煤矿主排水泵房的布置一、吸入式离心泵站宜轴向单排布置。
水泵台数较多、泵站长度过长时，如硐室围岩条件好，可采用双排布置。
二、单排布置泵站的硐室长度和宽度宜符合下列规定：1 泵站硐室长度可按下式计算，当采用真空泵引水时，泵站硐室应增加真空泵布置所需长度：L≥（N jz-1）×L jj+N jz×L jz+2×(L dj+0.3)+L jx+L zb-------------------（2-1）式中：L——泵站硐室长度(m)；N jz——机组台数；L jj——机组净间距(m)，应满足电动机转子抽芯和水泵的检修要求，如果设有集中检修区，则可适当减小，但不得小于0.8m；L jz——机组长度(m)；L dj——大件(水泵、电动机、平板车)中的最大长度(m)；L jx——集中检修区长度(m)，如果机组台数多，L jj又较长，则宜设检修区，以减小L jj；如果不设，则为零；L zb——值班室长度(m)，如果不设，或与集中检修区合并，或设置值班壁龛时，则为零。
2 泵站硐室宽度可按下列公式计算，并应取其大者：B≥B1+B2+B4+B5+0.3-------------------（2-2）B≥B1+0.5×B2+B3+B4+B5+0.3-------------------（2-3）式中：B——泵站硐室宽度(m)；B1——基础边(靠吸水井侧)至硐室壁的距离(m)，宜取为0.8m～1.0m，并不应小于0.7m；B2——基础宽度(m)；B3——水泵或电动机外形(靠轨道侧)至基础宽度中心线的距离(m)；B4——大件(水泵、电动机、平板车)中的最大宽度(m)；B5——控制箱的厚度(m)。
三、双排布置泵站的硐室长度和宽度宜符合下列规定：1 泵站硐室长度可按下列公式计算：1）当N jz为偶数时L≥0.5×N jz×(L jj+L jz)-L jj+2×(L dj+0.3)+L jx+L zb-------------------（3-1）2）当N jz为奇数时L≥0.5×（N jz+1）×(L jj+L jz)-L jj+2×(L dj+0.3)+L jx+L zb-----------------（3-2）3)当采用真空泵引水时，泵站硐室长度应增加真空泵布置所需长度。

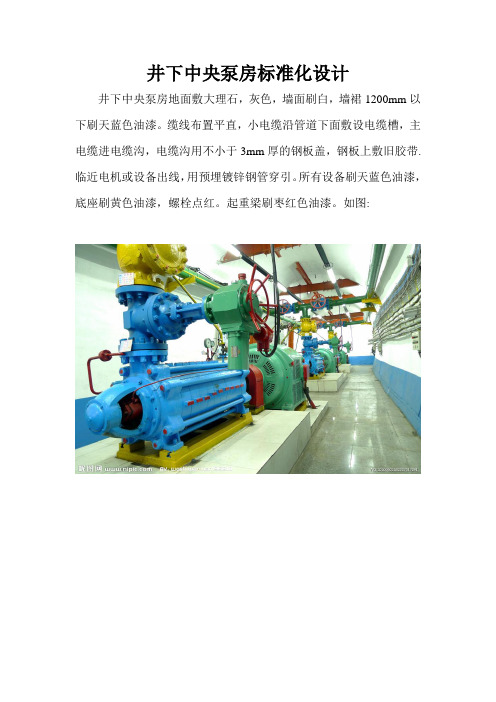

井下中央泵房标准化设计
井下中央泵房地面敷大理石，灰色，墙面刷白，墙裙1200mm以下刷天蓝色油漆。
缆线布置平直，小电缆沿管道下面敷设电缆槽，主电缆进电缆沟，电缆沟用不小于3mm厚的钢板盖，钢板上敷旧胶带.临近电机或设备出线，用预埋镀锌钢管穿引。
所有设备刷天蓝色油漆，底座刷黄色油漆，螺栓点红。
起重梁刷枣红色油漆。
如图:
1、泵房标志排版，尺寸300X1200，镀钛，非平面。
2、闲人免进牌板，尺寸600X420，镀钛不锈钢，非平面，实木背板。
3、消防管理牌板,尺寸600X800，不锈钢边框.
4、排水系统图,尺寸1200X800，不锈钢边,活动镜框。
5、安全确认牌板，尺寸600X800，不锈钢边框.
6、技术特征牌板,尺寸600X800,不锈钢边框。
7、控制逻辑图,尺寸待定，不锈钢边框。
8、管理制度牌板,尺寸待定,不锈钢边框。
9、电机、水泵、设备介绍牌，尺寸待定，不锈钢边框及底座.
10、泵房介绍牌板。
矿井水泵房的选型设计一、矿井简介：王坪煤矿矿井位于大同煤田东南边缘，位于山西省朔州市怀仁县境内。
为设计能力180万吨/年的大型矿井，1984年开工，1988年投产。
井田面积11.4km2，截止目前为止，尚有可采煤量1.2亿吨，服务年限50年，开拓方式为平峒二水平（其中第一水平为+1170m，第二水平为+1060m），可采煤层共六层，全厚为18.77m。
公司现有职工4870人。
矿井为平峒开拓，井口选在红山峪沟口，在东山村南部开凿一对进回风井，利用距平峒口约1km的措施井——红山峪斜井作排矸斜井。
该矿机械化采煤程度高，机采率为93%，采煤方法使用倾斜长壁和走向长壁相结合的方式，实行采区前进、工作面后退式开采，用全部垮落法管理顶板。
王坪煤矿矿井水产生量正常为m3/h，最大涌水量为m3/h 排水高度为340米，矿井工业场地内配套建有210万t/a选煤厂，采用重介选煤方法，它是靠具有动力作用的自生介质的选煤方法。
二、设备选择计算与台数的确定2.1、排水设备能力与台数的确定A、主要排水设备必须有工作、备用和检修水泵。
其中各种水泵的能力，应能在20小时内排出24小时的正常涌水量；备用水泵的能力应补小于工作水泵能力的70%，并且工作和备用水泵的总能力，应能在20小时内排出矿井24小时的最大涌水量；检修水泵的能力应不小于工作水泵能力的25%。
B、水文地质条件复杂的矿井，可根据具体情况在水泵房内预留安装一定数量水泵的位置，或另增设水泵。
C、排水管路能力应和工作、备用水泵能力相适应；配电设备能力应与水泵总能力相适应。
D、箕斗井、罐笼井和胶带输送机提升井的井底水窝，其排水泵应设置两台，一台工作，一台备用。
2.2、设备的选择与计算1）、按正常涌水量确定排水设备所必须的排水能力Q1=Q r/20=3800/20=190(m3/h)H1=K(H h+5.5)=1.3(340+5.5)=(m)3/h；式中Q r——矿井正常涌水量，mK----扬程损失系数。
毕业设计矿井水泵房设计幻灯片
一、研究背景
矿井水泵房是煤矿生产中不可或缺的设施之一，其设计合理与否直接影响到矿
井的生产安全和效率。
随着煤矿深度的增加和生产规模的扩大，矿井水泵房的设计要求也越来越高。
二、设计目的
本文旨在对矿井水泵房的设计要点、布局、设备配置等方面进行深入研究，以
期为矿井水泵房设计提供参考。
通过设计合理的矿井水泵房，提高矿井的生产效率，确保矿井的安全生产。
三、设计要点
1.水泵房选址
–选择合适的地理位置和地质条件
–考虑便利运输和泵送的因素
2.水泵房结构设计
–结构稳固、抗震能力强
–布局合理、灵活性强
3.设备配置
–合理选用水泵设备
–考虑备用设备和应急方案
四、布局设计
1.水泵房内部空间划分
–主水泵室
–次水泵室
–控制室
–储备仓库
2.设备布置
–水泵在主水泵室
–控制设备在控制室
–应急设备设置在易达位置
五、安全考虑
1.防火防爆
–选用防爆设备和防爆措施
–制定应急方案和演练计划
2.防护措施
–设计安全疏散通道
–安装自动监测设备和报警系统
六、维护管理
1.定期维护
–设定维护计划和检修周期
–做好设备保养工作
2.设备更新
–根据技术发展更新设备
–考虑新技术的应用
七、结论
矿井水泵房的设计对煤矿生产安全和效率至关重要，本文通过对设计要点、布局设计、安全考虑和维护管理等方面的研究，提出了一些建议。
希望这些建议可以为毕业设计矿井水泵房设计幻灯片提供一定的参考价值。

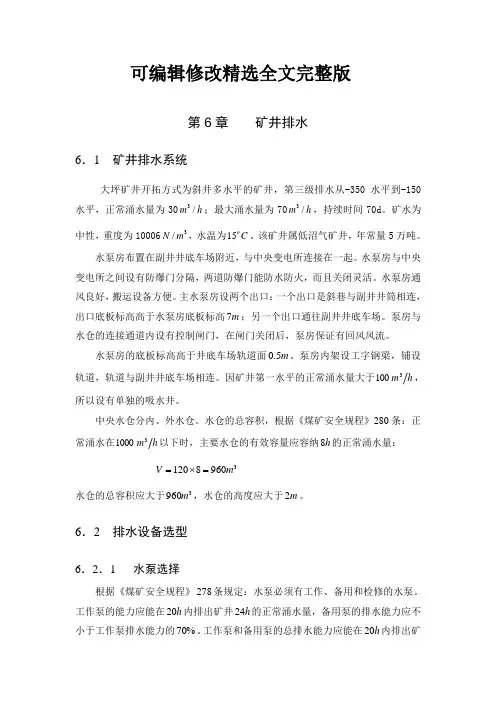

可编辑修改精选全文完整版第6章 矿井排水6．1 矿井排水系统大坪矿井开拓方式为斜井多水平的矿井，第三级排水从-350水平到-150水平，正常涌水量为30h m /3；最大涌水量为70h m /3，持续时间70d 。
矿水为中性，重度为100063/m N ，水温为C o 15。
该矿井属低沼气矿井，年常量5万吨。
水泵房布置在副井井底车场附近，与中央变电所连接在一起。
水泵房与中央变电所之间设有防爆门分隔，两道防爆门能防水防火，而且关闭灵活。
水泵房通风良好，搬运设备方便。
主水泵房设两个出口：一个出口是斜巷与副井井筒相连，出口底板标高高于水泵房底板标高7m ；另一个出口通往副井井底车场。
泵房与水仓的连接通道内设有控制闸门，在闸门关闭后，泵房保证有回风风流。
水泵房的底板标高高于井底车场轨道面m 5.0。
泵房内架设工字钢梁，铺设轨道，轨道与副井井底车场相连。
因矿井第一水平的正常涌水量大于m 3100，所以设有单独的吸水井。
中央水仓分内、外水仓。
水仓的总容积，根据《煤矿安全规程》280条：正常涌水在h m 31000以下时，主要水仓的有效容量应容纳h 8的正常涌水量：39608120m V =⨯=水仓的总容积应大于3960m ，水仓的高度应大于m 2。
6．2 排水设备选型6．2．1 水泵选择根据《煤矿安全规程》278条规定：水泵必须有工作、备用和检修的水泵。
工作泵的能力应能在h 20内排出矿井h 24的正常涌水量，备用泵的排水能力应不小于工作泵排水能力的%70。
工作泵和备用泵的总排水能力应能在h 20内排出矿井h 24的最大涌水量，检修泵的排水能力应小于工作泵排水能力的%25。
6.2.2 选型计算① 排水系统的选择从给定的条件可知，只需要在井底车场副井附近设立中央泵房，将井底所有矿水集中直接排至地面。
② 水泵的选型a. 水泵的必须排水能力正常涌水期 h m h m q Q zB /36/302.12.133=⨯=≥最大涌水期 hm h m q Q /84/702.12.133maxmax =⨯=≥b. 水泵所需扬程的估算mm H H gsyB 7.2269.04150300=+-==ηc. 初选水泵。

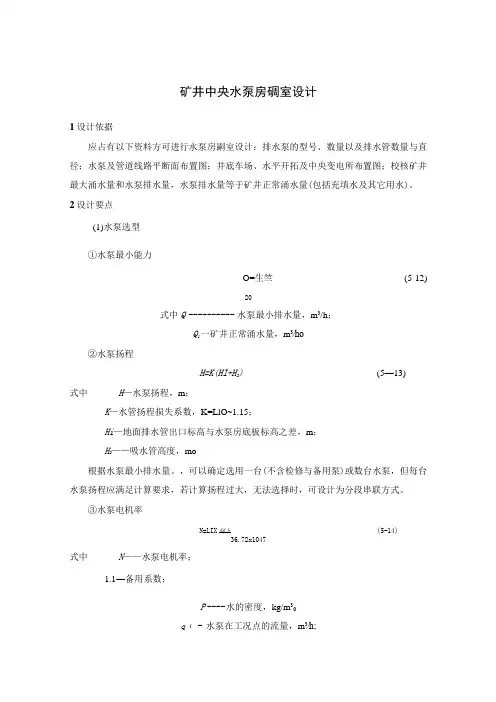

矿井中央水泵房碉室设计1设计依据应占有以下资料方可进行水泵房嗣室设计：排水泵的型号、数量以及排水管数量与直径；水泵及管道线路平断面布置图；井底车场、水平开拓及中央变电所布置图；校核矿井最大涌水量和水泵排水量，水泵排水量等于矿井正常涌水量(包括充填水及其它用水)。
2设计要点(1)水泵选型①水泵最小能力O=生竺(5-12)20式中Q ---------- 水泵最小排水量，m3/h；Q1一矿井正常涌水量，m3∕ho②水泵扬程H=K(HI+H2)(5—13)式中H—水泵扬程，m；K—水管扬程损失系数，K=LlO~1.15；Hi—地面排水管出口标高与水泵房底板标高之差，m；H2——吸水管高度，mo根据水泵最小排水量。
，可以确定选用一台(不含检修与备用泵)或数台水泵，但每台水泵扬程应满足计算要求，若计算扬程过大，无法选择时，可设计为分段串联方式。
③水泵电机率N=LIX网卜(5-14)36.72x1047式中N——水泵电机率；1.1―备用系数；P---- 水的密度，kg/m30qι - 水泵在工况点的流量，m3∕h;水泵在工况点的扬程，m；η——水泵在工况点的效率。
水泵房碉室设计主要依据所选水泵、电机的外形尺寸以及安装尺寸确定。
（2）嗣室位置水泵房碉室位置的选择应考虑以下因素：①管线敷设最短，这不仅为节约管道、电缆，而且管道阻力以及电压降最小。
②一旦井下发生水患时，人员、设备便于撤出，或者便于下放排水设备，增加排水能力，迅速排除事故，恢复生产。
③具有良好的通风条件。
根据以上条件和要求，水泵房嗣室位置应选在井底车场与副井井筒连接处附近空车线一侧，以便于设备运输与中央变电所嗣室组成联合嗣室。
即使有特殊原因也要尽可能靠近副井。
水泵房碉室应设在稳定、坚固的岩层中，并远离采动影响与破碎带。
碉室与副井井筒应当有适当的距离，以保证必要的安全岩柱尺寸。
根据经验，若碉室布置在/V5的稳定岩层中，岩柱的平面尺寸不得小于5X5或7×7m2;若f<5,且为不稳定的岩层，则岩柱尺寸应扩大到IoXlOm2或更大。
井巷工程课程设计学院：班级: _学号:姓名：指导老师：设计日期： _目录1坑内排水设施 (3)1.1矿山排水方案设计及计算 (3)1.1.1矿山各中段涌水量 (3)1.1.2矿山排水方案 (3)1.1.3深部排水能力 (3)1.1.4排水设备选择 (4)1.1.5排水管径 (4)1.1.6吸水管直径 (5)1.1.7吸水管的实际流速 (5)1.1.8排水管与吸水管的选择 (5)1.2变电硐室设计 (5)2水泵房尺寸设计..................................... .. (5)2.1水泵房的长度 (5)2.2水泵房的宽度................................... . (6)2.3水泵房基础的近似计算 (6)2.4水泵房的高度 (7)2.5水泵房相关硐室 (7)2.5.1吸水井，配水巷和配水井 (7)2.5.2管子道 (7)2.5.3泵房通路 (7)2.6水仓设计 (7)3.水泵房的支护设计........................... . (9)3.1水泵房支护设计 (9)3.2配水巷，吸水井及配水井支护设计 (9)3.3管子道与泵房通道支护设计 (9)3.4水仓支护设计 (9)4.水泵房的掘进工程量.......................................... .. (9)5参考文献..................................................... (10)水泵房设计说明书1坑内排水设施1.1矿山排水方案及计算 1.1. 1矿山各中段涌水量该矿各水平地下总涌水量如表1。
表1-1 各中段矿坑涌水量表要设计的水泵房为-165水平 1.1. 2矿山排水方案 采用集中排水。
1.1.3深部排水能力1）设备必须的排水能力45.155203109201===正常Q Q (1-1)( 5.5) 1.1(200 5.5)226.05h H K H =+=⨯+= (1-2) 根据Q 1和H 初选水泵型号，确定其流量1Q ( m 3/h)和扬程H(m)。

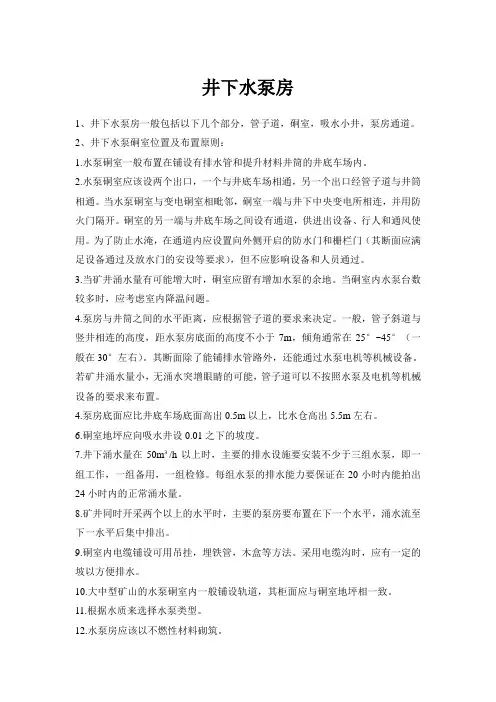

井下水泵房1、井下水泵房一般包括以下几个部分，管子道，硐室，吸水小井，泵房通道。
2、井下水泵硐室位置及布置原则：1.水泵硐室一般布置在铺设有排水管和提升材料井筒的井底车场内。
2.水泵硐室应该设两个出口，一个与井底车场相通，另一个出口经管子道与井筒相通。
当水泵硐室与变电硐室相毗邻，硐室一端与井下中央变电所相连，并用防火门隔开。
硐室的另一端与井底车场之间设有通道，供进出设备、行人和通风使用。
为了防止水淹，在通道内应设置向外侧开启的防水门和栅栏门（其断面应满足设备通过及放水门的安设等要求），但不应影响设备和人员通过。
3.当矿井涌水量有可能增大时，硐室应留有增加水泵的余地。
当硐室内水泵台数较多时，应考虑室内降温问题。
4.泵房与井筒之间的水平距离，应根据管子道的要求来决定。
一般，管子斜道与竖井相连的高度，距水泵房底面的高度不小于7m，倾角通常在25°~45°（一般在30°左右）。
其断面除了能铺排水管路外，还能通过水泵电机等机械设备。
若矿井涌水量小，无涌水突增眼睛的可能，管子道可以不按照水泵及电机等机械设备的要求来布置。
4.泵房底面应比井底车场底面高出0.5m以上，比水仓高出5.5m左右。
6.硐室地坪应向吸水井设0.01之下的坡度。
7.井下涌水量在50m³/h以上时，主要的排水设施要安装不少于三组水泵，即一组工作，一组备用，一组检修。
每组水泵的排水能力要保证在20小时内能拍出24小时内的正常涌水量。
8.矿井同时开采两个以上的水平时，主要的泵房要布置在下一个水平，涌水流至下一水平后集中排出。
9.硐室内电缆铺设可用吊挂，埋铁管，木盒等方法。
采用电缆沟时，应有一定的坡以方便排水。
10.大中型矿山的水泵硐室内一般铺设轨道，其柜面应与硐室地坪相一致。
11.根据水质来选择水泵类型。
12.水泵房应该以不燃性材料砌筑。
三、水泵房尺寸确定：1.硐室长度：A=nnLL+)1(+B式中：L—水泵硐室的长度，n---水泵台数；L B----水泵机组（水泵与电机组）的总长度，m；A------水泵机组之间的净空距离，一般取1.5~2m；2.硐室宽度：+B+=bbb12式中：B----水泵硐室的宽度；b1----水泵基础边至硐室侧墙之间的距离（有轨一侧）以能通过硐室内最大设备为原则，一般去1.5~2.0m；b2----水泵基础边只吸水小井一侧墙壁的距离，一般去0.8~1.0m；b------水泵基础的最大宽度，m；3.硐室净高硐室的高度取决于水泵的外形尺寸，起重装置以及排水管的尺寸和悬吊高度。
