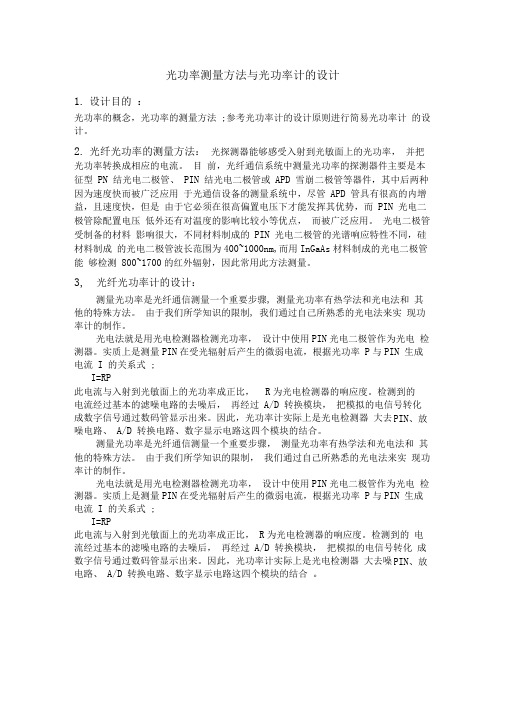

光功率测量方法与光功率计的设计1. 设计目的 ：光功率的概念，光功率的测量方法 ;参考光功率计的设计原则进行简易光功率计 的设计。
2. 光纤光功率的测量方法： 光探测器能够感受入射到光敏面上的光功率， 并把光功率转换成相应的电流。
目 前，光纤通信系统中测量光功率的探测器件主要是本征型 PN 结光电二极管、 PIN 结光电二极管或 APD 雪崩二极管等器件，其中后两种因为速度快而被广泛应用 于光通信设备的测量系统中，尽管 APD 管具有很高的内增益，且速度快，但是 由于它必须在很高偏置电压下才能发挥其优势，而 PIN 光电二极管除配置电压 低外还有对温度的影响比较小等优点， 而被广泛应用。
光电二极管受制备的材料 影响很大，不同材料制成的 PIN 光电二极管的光谱响应特性不同，硅材料制成 的光电二极管波长范围为400~1000nm,而用InGaAs 材料制成的光电二极管能 够检测 800~1700的红外辐射，因此常用此方法测量。
3, 光纤光功率计的设计：测量光功率是光纤通信测量一个重要步骤, 测量光功率有热学法和光电法和 其他的特殊方法。
由于我们所学知识的限制, 我们通过自己所熟悉的光电法来实 现功率计的制作。
光电法就是用光电检测器检测光功率， 设计中使用PIN 光电二极管作为光电 检测器。
实质上是测量PIN 在受光辐射后产生的微弱电流，根据光功率 P 与PIN 生成电流 I 的关系式 ;I=RP此电流与入射到光敏面上的光功率成正比， R 为光电检测器的响应度。
检测到的 电流经过基本的滤噪电路的去噪后， 再经过 A/D 转换模块， 把模拟的电信号转化 成数字信号通过数码管显示出来。
因此，光功率计实际上是光电检测器 大去噪电路、 A/D 转换电路、数字显示电路这四个模块的结合。
测量光功率是光纤通信测量一个重要步骤， 测量光功率有热学法和光电法和 其他的特殊方法。
由于我们所学知识的限制， 我们通过自己所熟悉的光电法来实 现功率计的制作。

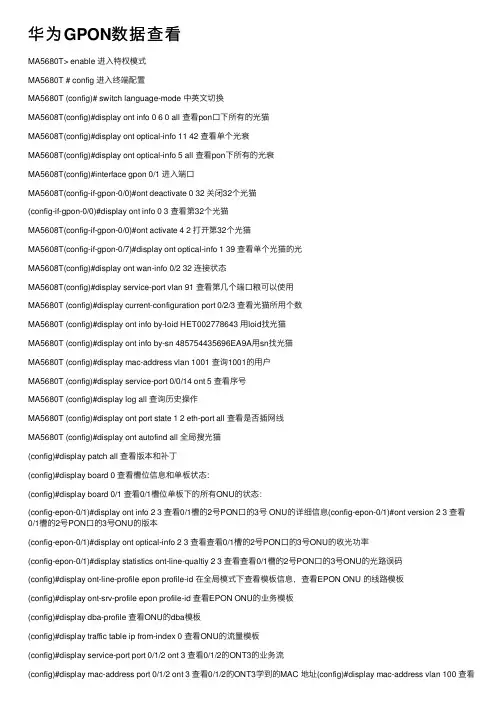

华为GPON数据查看MA5680T> enable 进⼊特权模式MA5680T # config 进⼊终端配置MA5680T (config)# switch language-mode 中英⽂切换MA5608T(config)#display ont info 0 6 0 all 查看pon⼝下所有的光猫MA5608T(config)#display ont optical-info 11 42 查看单个光衰MA5608T(config)#display ont optical-info 5 all 查看pon下所有的光衰MA5608T(config)#interface gpon 0/1 进⼊端⼝MA5608T(config-if-gpon-0/0)#ont deactivate 0 32 关闭32个光猫(config-if-gpon-0/0)#display ont info 0 3 查看第32个光猫MA5608T(config-if-gpon-0/0)#ont activate 4 2 打开第32个光猫MA5608T(config-if-gpon-0/7)#display ont optical-info 1 39 查看单个光猫的光MA5608T(config)#display ont wan-info 0/2 32 连接状态MA5608T(config)#display service-port vlan 91 查看第⼏个端⼝粮可以使⽤MA5680T (config)#display current-configuration port 0/2/3 查看光猫所⽤个数MA5680T (config)#display ont info by-loid HET002778643 ⽤loid找光猫MA5680T (config)#display ont info by-sn 485754435696EA9A⽤sn找光猫MA5680T (config)#display mac-address vlan 1001 查询1001的⽤户MA5680T (config)#display service-port 0/0/14 ont 5 查看序号MA5680T (config)#display log all 查询历史操作MA5680T (config)#display ont port state 1 2 eth-port all 查看是否插⽹线MA5680T (config)#display ont autofind all 全局搜光猫(config)#display patch all 查看版本和补丁(config)#display board 0 查看槽位信息和单板状态：(config)#display board 0/1 查看0/1槽位单板下的所有ONU的状态：(config-epon-0/1)#display ont info 2 3 查看0/1槽的2号PON⼝的3号 ONU的详细信息(config-epon-0/1)#ont version 2 3 查看0/1槽的2号PON⼝的3号ONU的版本(config-epon-0/1)#display ont optical-info 2 3 查看查看0/1槽的2号PON⼝的3号ONU的收光功率(config-epon-0/1)#display statistics ont-line-qualtiy 2 3 查看查看0/1槽的2号PON⼝的3号ONU的光路误码(config)#display ont-line-profile epon profile-id 在全局模式下查看模板信息，查看EPON ONU 的线路模板(config)#display ont-srv-profile epon profile-id 查看EPON ONU的业务模板(config)#display dba-profile 查看ONU的dba模板(config)#display traffic table ip from-index 0 查看ONU的流量模板(config)#display service-port port 0/1/2 ont 3 查看0/1/2的ONT3的业务流(config)#display mac-address port 0/1/2 ont 3 查看0/1/2的ONT3学到的MAC 地址(config)#display mac-address vlan 100 查看VLAN100中学到的MAC 地址。

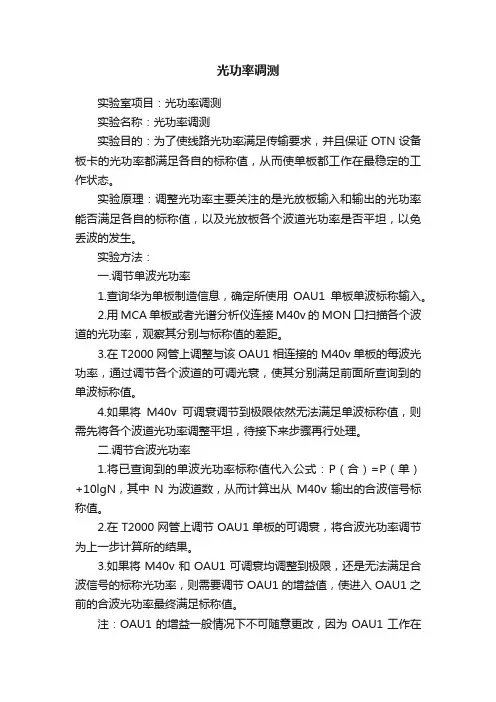

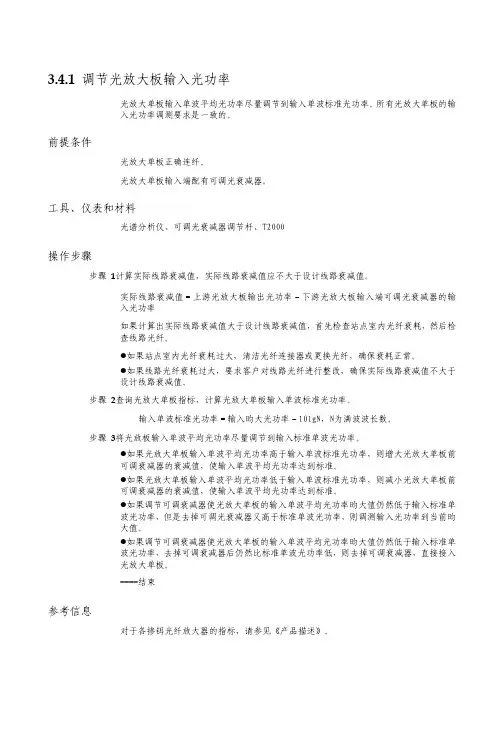

光功率调测
实验室项目：光功率调测
实验名称：光功率调测
实验目的：为了使线路光功率满足传输要求，并且保证OTN设备板卡的光功率都满足各自的标称值，从而使单板都工作在最稳定的工作状态。
实验原理：调整光功率主要关注的是光放板输入和输出的光功率能否满足各自的标称值，以及光放板各个波道光功率是否平坦，以免丢波的发生。
实验方法：
一.调节单波光功率
1.查询华为单板制造信息，确定所使用OAU1单板单波标称输入。
2.用MCA单板或者光谱分析仪连接M40v的MON口扫描各个波道的光功率，观察其分别与标称值的差距。
3.在T2000网管上调整与该OAU1相连接的M40v单板的每波光功率，通过调节各个波道的可调光衰，使其分别满足前面所查询到的单波标称值。
4.如果将M40v可调衰调节到极限依然无法满足单波标称值，则需先将各个波道光功率调整平坦，待接下来步骤再行处理。
二.调节合波光功率
1.将已查询到的单波光功率标称值代入公式：P（合）=P（单）+10lgN，其中N为波道数，从而计算出从M40v输出的合波信号标称值。
2.在T2000网管上调节OAU1单板的可调衰，将合波光功率调节为上一步计算所的结果。
3.如果将M40v和OAU1可调衰均调整到极限，还是无法满足合波信号的标称光功率，则需要调节OAU1的增益值，使进入OAU1之前的合波光功率最终满足标称值。
注：OAU1的增益一般情况下不可随意更改，因为OAU1工作在
标称增益的状态下才能达到最稳定的状态，增大OAU1增益会增加单板工作负载，减少单板寿命，增加OAU1工作隐患。
因此只有当所有可调衰均调整到极限，仍无法满足标称要求时，才允许调节OAU1增益值。

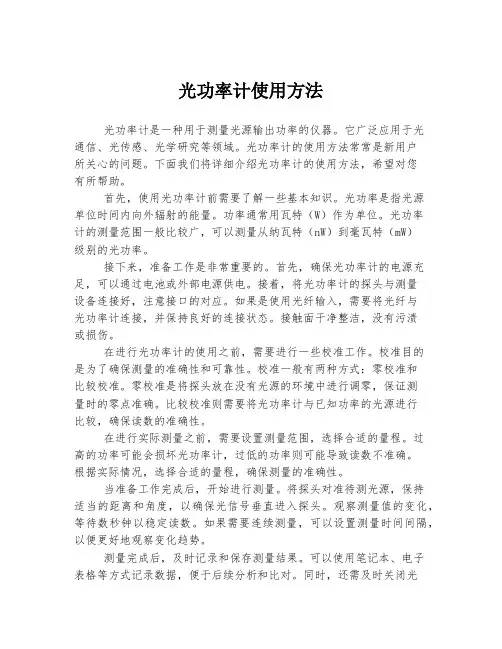

光功率计使用方法光功率计是一种用于测量光源输出功率的仪器。
它广泛应用于光通信、光传感、光学研究等领域。
光功率计的使用方法常常是新用户所关心的问题。
下面我们将详细介绍光功率计的使用方法，希望对您有所帮助。
首先，使用光功率计前需要了解一些基本知识。
光功率是指光源单位时间内向外辐射的能量。
功率通常用瓦特（W）作为单位。
光功率计的测量范围一般比较广，可以测量从纳瓦特（nW）到毫瓦特（mW）级别的光功率。
接下来，准备工作是非常重要的。
首先，确保光功率计的电源充足，可以通过电池或外部电源供电。
接着，将光功率计的探头与测量设备连接好，注意接口的对应。
如果是使用光纤输入，需要将光纤与光功率计连接，并保持良好的连接状态。
接触面干净整洁，没有污渍或损伤。
在进行光功率计的使用之前，需要进行一些校准工作。
校准目的是为了确保测量的准确性和可靠性。
校准一般有两种方式：零校准和比较校准。
零校准是将探头放在没有光源的环境中进行调零，保证测量时的零点准确。
比较校准则需要将光功率计与已知功率的光源进行比较，确保读数的准确性。
在进行实际测量之前，需要设置测量范围，选择合适的量程。
过高的功率可能会损坏光功率计，过低的功率则可能导致读数不准确。
根据实际情况，选择合适的量程，确保测量的准确性。
当准备工作完成后，开始进行测量。
将探头对准待测光源，保持适当的距离和角度，以确保光信号垂直进入探头。
观察测量值的变化，等待数秒钟以稳定读数。
如果需要连续测量，可以设置测量时间间隔，以便更好地观察变化趋势。
测量完成后，及时记录和保存测量结果。
可以使用笔记本、电子表格等方式记录数据，便于后续分析和比对。
同时，还需及时关闭光源和光功率计，以节省能源，延长设备寿命。
最后，定期进行光功率计校准和维护是非常重要的。
光功率计的稳定性和准确性会随着时间的推移而下降，定期的校准可以确保测量结果的准确性。
此外，还需注意保养光功率计设备，保持外观干净，并避免探头损坏。
以上就是光功率计的使用方法的详细介绍。
OptiX Metro 1000光接口性能 (2)OptiX 155/622H的设备常用光板指标 (2)155/622设备常用光板指标 (3)OptiX 2500+ Metro 3000 (5)SL1/SD1/SQ1板光接口指标说明 (5)SL4/SD4板光接口指标说明 (5)S16板光接口指标说明 (6)OptiX 10G Metro 5000 (7)SL01 SLH1 STM-1光接口性能指标 (7)SLQ4/SLQ4A STM-4光接口性能指标 (8)SL16(A) SLD16(A) STM-16光接口性能指标 (10)OptiX OSN 3500 (13)SLT1/SLQ1/ SL1板的技术参数 (13)SL4、SLD4和SLQ4板的技术参数 (14)SL16和SL16A的技术参数 (15)SF16板的技术参数 (16)符合G.692建议的标准波长光接口性能参数 (17)SL64板的技术参数 (17)符合G.692建议的标准波长光接口性能参数（彩色波长） (18)OptiX OSN 7500 (19)STM-1光接口性能 (19)STM-16光接口性能 (26)OptiX OSN 9500 (34)JLQ4/JH41/JLH1的光接口指标 (34)JQ16/JD16/JL16光接口指标 (35)D64D/JL64/L64E光接口相关指标 (35)F64D光接口相关指标 (35)OptiX Metro 1000光接口性能OptiX 155/622H的设备常用光板指标所有单板封装结构均为SC/PC155/622设备常用光板指标OptiX 2500+ Metro 3000 SL1/SD1/SQ1板光接口指标说明SL4/SD4板光接口指标说明S16板光接口指标说明OptiX 10G Metro 5000 SL01 SLH1 STM-1光接口性能指标SLQ4/SLQ4A STM-4光接口性能指标SL16(A) SLD16(A) STM-16光接口性能指标注：N/A表示不作要求。
光功率计使⽤说明光功率计使⽤说明ON/OFF 为关闭或接通电源⼊/Select 按键⼀次则显⽰另⼀个设置波长,设置波长可往复顺序循环。
W/dBm 主机开机后以dBm 为单位显⽰,按键后在W和dBm 之间转换。
Ref 按Ref键,将测量值转换成相对差值以dB为单位显⽰。
...光功率计的使⽤要和光源配合使⽤，要想知道光源发出的光是多少个DB,就⽤⼀条尾纤的A端链接光源B端连接光功率计计，显⽰在光功率计的数值，就是光源发出的光是多少个DB，⼀般光源发出的光是7个DB左右。
值得注意的是光源和光功率计要选择同样的波长测试，例如：光源选择的是1310nm,光功率计要选择同样的。
但若要光缆发⽣故障时，因设备还在发光，⼀般不要⽤OTDR测试，需要注意设备与OTDR发出的同样的光，有可能把设备或者OTDR毁坏，要⽤光功率计测试，OTDR⼀般测试备⽤纤芯，因为主要还要看在⽤纤芯的好坏，就需要先把⼀条尾纤连接光功率计与在⽤纤芯，看是否能受到光，收到光是多少个DB。
⼀般基站⼩于36DB或者更⼩，就达到最⼤值了，若是⼀般的直放站就要10个DB左右。
若是监控、光纤上⽹等⼀般需要数据的，还要更⼩，因为怕丢数据。
如果购买光源光功率计的话，建议购买3M的。
光功率计使⽤说明书⼀、概述本仪器测量精度⾼，稳定可靠。
是⼀种智能化的、⾼性能的通⽤光功率计。
采⽤了精确的软件校准技术，可测量不同波长的光功率，具有好的性价⽐。
是光电器件、光⽆源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统⼯程建設和维护的必备测量⼯具。
⼆．技术条件2．1 性能指标a．光波长范围： 850 ～1550 nmb．光功率测量范围：－70 ～＋10 dBmc．显⽰分辨率： 0.01 dBd．准确度： ±5％（－70 ～＋3 dBm ）⾮线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件：⼯作温度 0 ～55℃⼯作湿度≤ 85％f．电源： AC 220伏／50Hz ±10％2．基本功能a．显⽰⽅式：线性（mw/µw/ nw），对数（dBm）、相对測量（dB）;b．⾃动功能：⾃动量程，⾃动调零，量程保持，平均处理，相对测量处理, 波长校准;三．原理光功率计由五部分组成, 即光探測器、程控放⼤器和程控滤波器、A/D转换器、微处理器以及控制⾯板与数码显⽰器。
华为部分一、上联链路、端口状态查看登录OLT中查看的结果，C&D表示链路状态正常对应命令display lacp link-aggregation verbose 1示链路状态断开上联端口收发光状态查看，可查看对应端口收发光、温度、电压电流信息对应命令interface giu 0/槽位display port ddm-info (端口号)网管界面查看(同链路状态查看界面)，点击光模块信息上联端口流量，查看对应端口收发包、流量对应命令interface giu 0/槽位display port traffic (端口号)网管界面查看，(同链路状态查看界面)，右键性能→查看实时监控选择需查看数据后会采集对应信息，会有采集图标显示华为OLT登录方法同ONU登录方法类似，区别在于连接端口为主控板的eth端口。
地址设置方法见下图若运行界面中使用telnet命令提示非系统命令，则可查看控制面板→打开或关闭Windows 功能中，将Telnet客户端勾选，点击确定安装二、MAC地址查看及板卡复位PON口下所有ONT信息查看(SN号、控制状态、运行状态、配置状态、描述、匹配状态)按照PON口查看mac地址display mac-address port 框/槽/口按照service-port查看mac地址display mac-address service-port (索引)按照vlan查看mac地址display mac-address vlan (vlan id)板卡复位命令board reset 0/1三、PON板确认网管界面复位，右键对应槽位，点击复位单板即可。
网元管理器中板卡右键点击确认单板双击进入对应槽位，鼠标拖选全部PON口，右键使能ONU自动发现，并打开光口命令行界面使用display board 0查看单板状态，其中Auto_find状态板卡为未确认板卡使用board confirm 0确认板卡进入对应槽位，使用命令使能ONU自动发现interface gpon 0/1 port 0 ont-auto-find enableport 1 ont-auto-find enableport 2 ont-auto-find enableport 3 ont-auto-find enableport 4 ont-auto-find enableport 5 ont-auto-find enableport 6 ont-auto-find enableport 7 ont-auto-find enable使用命令port (端口号) laser-switch on 打开光口四、ONU发现配置→接入业务管理→GPON ONU 中可进行网管界面ONU自动发现界面中可以点击又边的过滤选择自动发现范围，点击确定后发现ONU发现后显示效果如上图命令行界面使用display ont autofind all即可查看自动发现的ONU烽火部分一、上联链路、端口状态查看登录OLT一级用户名：空格一级密码：空格二级用户名：en二级密码：空格可通过命令查看对应端口收发光功率，对应命令：cd uplinkshow port_opticol_info slot (槽位号) port (端口号)查看上联链路状态，对应命令：cd devicecd lacpshow lacp channel-group trunks若双上联正常，则会显示如图19:1 20:1若有缺少，说明缺少端口链路断开路状态。
