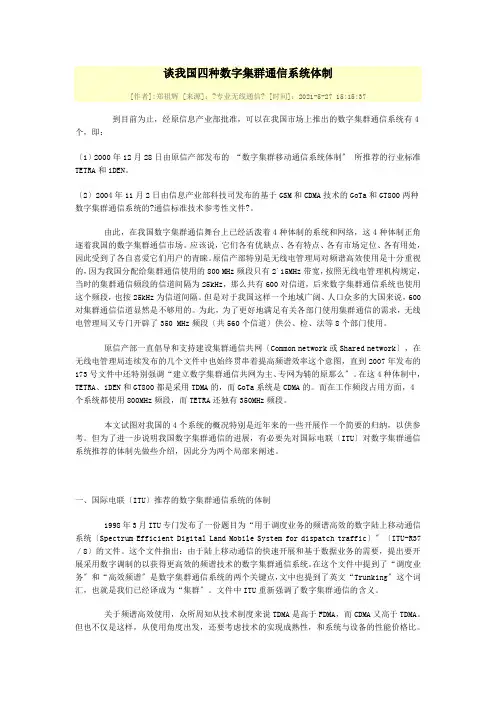

谈我国四种数字集群通信系统体制
[作者]:郑祖辉 [来源]：《专业无线通信》 [时间]：2008-5-27 15:15:37
到目前为止，经原信息产业部批准，可以在我国市场上推出的数字集群通信系统有4个，即：
（1）2000年12月28日由原信产部发布的“数字集群移动通信系统体制” 所推荐的行业标准TETRA和iDEN。
（2）2004年11月2日由信息产业部科技司发布的基于GSM和CDMA技术的GoTa和GT800两种数字集群通信系统的《通信标准技术参考性文件》。
由此，在我国数字集群通信舞台上已经活跃着4种体制的系统和网络，这4种体制正角逐着我国的数字集群通信市场。应该说，它们各有优缺点、各有特点、各有市场定位、各有用处，因此受到了各自喜爱它们用户的青睐。原信产部特别是无线电管理局对频谱高效使用是十分重视的，因为我国分配给集群通信使用的800 MHz频段只有2′15MHz带宽，按照无线电管理机构规定，当时的集群通信频段的信道间隔为25kHz，则共有600对信道，后来数字集群通信系统也使用这个频段，也按25kHz为信道间隔。但是对于我国这样一个地域广阔、人口众多的大国来说，600对集群通信信道显然是不够用的。为此，为了更好地满足有关各部门使用集群通信的需求，无线电管理局又专门开辟了350 MHz频段（共560个信道）供公、检、法等8个部门使用。
原信产部一直倡导和支持建设集群通信共网（Common network或Shared network），在无线电管理局连续发布的几个文件中也始终贯串着提高频谱效率这个意图，直到2007年发布的173号文件中还特别强调“建立数字集群通信共网为主、专网为辅的原则”。在这4种体制中，TETRA、iDEN和GT800都是采用TDMA的，而GoTa系统是CDMA的。而在工作频段占用方面，4个系统都使用800MHz频段，而TETRA还独有350MHz频段。
本文试图对我国的4个系统的概况特别是近年来的一些发展作一个简要的归纳，以供参考。但为了进一步说明我国数字集群通信的进展，有必要先对国际电联（ITU）对数字集群通信系统推荐的体制先做些介绍，因此分为两个部分来阐述。
一、国际电联（ITU）推荐的数字集群通信系统的体制
1998年3月ITU专门发布了一份题目为“用于调度业务的频谱高效的数字陆上移动通信系统（Spectrum Efficient Digital Land Mobile System for dispatch traffic）”（ITU-R37／8）的文件。这个文件指出：由于陆上移动通信的快速发展和基于数据业务的需要，提出要发展采用数字调制的以获得更高效的频谱技术的数字集群通信系统。在这个文件中提到了“调度业务”和“高效频谱”是数字集群通信系统的两个关键点，文中也提到了英文“Trunking”这个词汇，也就是我们已经译成为“集群”。文件中ITU重新强调了数字集群通信的含义。
关于频谱高效使用，众所周知从技术制度来说TDMA是高于FDMA，而CDMA又高于TDMA。但也不仅是这样，从使用角度出发，还要考虑技术的实现成熟性，和系统与设备的性能价格比。例
如在下面简要提到的ITU推荐的7种数字集群通信体制中就有APCO-25和TETRAPOL两种是FDMA 的。下面是经ITU审核后推荐的7种数字集群通信体制和系统。
1. TETRA：TETRA（TErrestrial Trunked Radio：陆上集群无线电）标准是由ETSI（欧洲电信标准协会）制定的，它的技术指标和性能能满足广大的处理应急业务、工业和商业部门的专用用户的使用要求。
2. APCO-25：APCO-25标准是APCO（美国的国际公共安全官员协会）、NASTD（国家电信管理者协会）以及联邦政府用户等共同合作的一个项目，这个标准是针对公共安全领域和政府工作的广大用户的需要而制定的。
3. IDRA：IDRA系统标准是由ARIB（日本工商联合会）制定的，这个标准所确定的技术指标完全能满足应急业务、商业和工业等范畴的广大专业用户的需求。
4. DIMRS：DIMRS（Digital Integrated Mobile Radio System：数字综合移动无线电系统）是用于北美地区提供综合调度业务和提高频谱效率的一种方式和措施。MOTOROLA公司的iDEN系统和它的前身MIRS系统就符合DIMRS体制。
5. TETRAPOL：TETRAPOL系统的技术指标是由TETRAPOL论坛和TETRAPOL用户俱乐部提出的，它主要为公共安全部门的用户服务，也能用做其他大型专用网络。
6. EDACS：EDACS（Enhanced Digital Access Communications System：增强性数字接入通信系统）系统的一些标准是由TIA（电信工业联合会）制定的，它提供的基于EDACS技术指标主要是为目前在全球现存大量的EDACS系统和设备的互通和兼容而制定的。它的技术指标能满足公共安全、工业、公用事业和商业用户的需要。EDAC是一个能工作在VHF/UHF，800 MHz和900 MHz频段，频率间隔为25 kHz 或12.5 kHz的双向集群无线电系统。
7. FHMA：FHMA（Frequency Hopping Multiple Access：跳频多址）系统是由以色列的一个系统评估和认证部门制定的，研发FHMA的主要动机是提高频谱效率，它提高的频谱效率达到了很明显的水平。FHMA系统主要是瞄准PAMR市场，但它也想进军商业用户。
可见，ITU推的几种数字集群通信系统中大多数采用TDMA方式（也有少数采用FDMA的），而我国的GoTa系统则是采用CDMA技术制度的。
从话音编码方式来看，1990年前后，在CELP编码的基础上，又推出了新的编码技术，如目前在数字集群通信系统中iDEN采用的是矢量和激励线性预测编码（VSELP），而TETRA采用的是代数码本激励线性预测编码（ACELP）。当然，还有其他一些新的编码技术，如IMBE等。这些新的编码技术归根到底是要达到速率低、频带利用率高和话音质量好的目的。而目前已经有更新的、速率更低（≤2.4 kb/s）的话音编码技术推出了。
数字移动通信系统对射频调制有一些要求，这些要求是：（1）占用的频带要小；（2）误码率特性要好；（3）频谱特性要好，带外辐射小等。因此，后来陆续推出了MSK、GMSK、TFM、GTFM 、QDPSK、p/4DQPSK和16QAM等新的适合移动通信使用的数字调制技术。目前iDEN使用16QAM，TETRA 和FHMA均使用p/4DQPSK，这几种都各有其特点。
下表是4种数字集群通信体制技术指标和性能的比较，供参考。
下面再把以色列的FHMA（跳频多址）作一个简要的介绍。
FHMA系统是由以色列的一个研究机构研发的，以色列在跳频通信的研发方面一直走在世界前列。20世纪
70年代他们就推出了供军方使用的具有跳频功能的高频和甚高频无线电台，以后他们又在无线寻呼设备上加上跳频技术，以提高系统的容量。FHMA系统也是采用了跳频技术，而跳频在这里不是用于抗干扰，而是提高容量，所以技术思路比较新颖，有其独到之处，它是TDMA和FDMA的混合制式。
FHMA系统于90年代中期在美国和韩国都建过网，工作在900 MHz。当时其合作伙伴是美国的GEOTEK 公司和韩国的双龙公司，它们曾联合向我国有关使用部门推广，进行过较强的宣传，但不久相继退出合作，且在美国和韩国的两个900 MHz的FHMA网都关闭不再运营。
FHMA的主要技术指标：
（1）频段：900 MHz，当时表示可改成800 MHz；
（2）编码方式：AMBE；
（3）净编码速率：2.4，4.4，5.55 kb/s；
（4）调制方式：p/4-DQPSK；
（5）标称调制带宽：25 kHz；
（6）信道比特速率：36.9 kb/s；
（7）适用场合：以共网为主。
由于FHMA已不属于我国所选的标准范围之内，故此不再叙述。
二、我国的四个数字集群通信系统体制简介
在制定我国“数字集群移动通信系统体制”推荐性行业标准前，当时我国的数字集群通信标准组经过了分析和对比，对ITU推荐的7种体制中的TETRA、iDEN和FHMA等3种体制比较有兴趣，尤其对TETRA系统可以说是情有独钟，后经过仔细的分析和研究，最后确定TETRA和iDEN两种
体制作为我国数字集群通信系统体制行业推荐性的标准。由于当时我国自主研发的数字集群通信系统还没有推出，当然也不可能在标准中有我们自己国产的系统标准。到2003年下半年，我国自主研发的数字集群通信系统——中兴公司的GoTa系统和华为公司的GT800系统才开始亮相，接着这两个公司都向信息产业部申报，不久，这两个系统也成为我国自己的数字集群通信标准。（一）TETRA系统
由欧洲电信标准协会（ETSI）推荐的TETRA（原来是Trans European Trunked Radio，全欧集群无线电，现在已改称为TErrestrial Trunked Radio 陆上集群无线电）标准。它采用TDMA制度，工作频段原定为400 MHz频段（380～400MHz和410～430MHz）。800 MHz频段的TETRA系统是按照我国确定的数字集群通信频段要求，于2001年开始进入我国市场的。2003年12月350 MHz 频段的TETRA系统也开始在我国进行组网试验。继800 MHz频段的TETRA系统在2000年年底被列入我国数字集群通信的标准后，350 /4DQPSK数字调制技术。已成立的TETRA MHz频段的TETRA 系统标准也于2004年6月由我国公安部正式颁布。TETRA系统是一个空中接口信令开放的系统，它采用较先进的ACELP话音编码方式和 MoU联合体已遍及欧洲、亚洲、美洲，共有100多个成员，其中有十几家公司已能提供整套产品，并在欧、美、亚等洲的一些国家建了网。
（1）TETRA系统的最初设计是针对欧洲公共安全的需求所开发的数字集群通信专网，所以它的应用特点是面向各个部门自己使用的专用指挥、调度通信网，而且目前欧盟国家建立的TETRA
系统也主要应用于公共安全和警用系统。TETRA的应用场合也可从其确定的频段中看出来，即在380～400 MHz和410～430 MHz的两段频率中，有一段是专门用于公共安全的。TETRA的使用范围扩大到世界各国，为了占领全球市场，ETSI将其改为TErrestrial Trunked RAdio，成为“陆上集群无线电”。它和GSM一样，从“欧洲特别移动组（Group of Special Mobile）”变成了“全球移动系统（Glogal System of Mobile）”，事实上它的所有功能和性能都没有变化。（2）TETRA系统在调度功能上是比较完善的，它原本设计就是作专网用的，尤其是用于军队、武警、公、检、法等单位。它有一些功能是iDEN所不具备的，如脱网直通和端对端加密等。但必须说明，原来在欧洲的Dolphin公司在采用TETRA系统作运营网时把脱网直通功能取消了。他们认为，作为运营商来说，用户都脱网直通了，运营商就收不到入网费和通话费了（当然专网肯定是需要的）。脱网直通这个功能和对讲机直通工作原理是相同的，现在对讲机工作频段一般为150 MHz和450 MHz，输出功率为1 W，而通信距离才5至6 km；而TETRA系统的脱网直通是在800 MHz频段，手机输出功率为0.6 W，所以有的生产TETRA系统的公司讲TETRA的脱网直通工作距离仅为1至2 km。另外，脱网直通必须要配置若干个直通频率，这在欧洲已经在400 MHz 频段中落实，而在我国是使用800 MHz频段，同样也需要配置。因此脱网直通工作是有条件的，作为公网使用的GSM和共网使用的iDEN系统一般都没有脱网直通功能，其原因和Dolphin公司的共网不采用脱网直通的原因是一样的。其实，脱网直通这个功能并不难实现。另一点是TETRA 系统的端对端加密功能也是完全按照GSM做的，即鉴权功能加上空中加密（ETSI制定的标准）。在它的手机上并没有留出可供加密通话的平台和接口，因此要具有真正的加密通话（有自己的密钥和密码）功能，实现起来可能比较困难，但是通数据和计算机连接时，在计算机端口上是可以加上密码和密钥的，所以目前数据倒是能很快能真正的加密。
（3）TETRA除了专网外，还正在努力向集群通信共网方向发展，如Dolphin公司曾在欧州建的就是共网，工作频段仍为400 MHz；我国北京正通公司于2003年开始建的TETRA系统就是共网。当然，TETRA系统要从原来定位于做专网改进为作共网，还要进行一些改造和提高。由于TETRA 系统各生产厂商的内部接口都没有统一，因此，当时Dolphin公司只能一个国家采用一个公司的系统，互连互通和漫游就不容易实现了。这里要多说一句，即很长时间有人一在宣传TETRA的标准是完全公开的（这种说法已经将近10年了），其实ETSI只规定TETRA系统的空中接口是统一的，是公开的，而内部其他接口ETSI并不作统一。所以这也正是TETRA的一个问题，因为各生产商的TETRA不能实现互联互通，TETRA系统总是缺少了些什么。虽然TETRA MoU正在欧洲进行
几个生产商产品的互连互通试验，但看来要完全实现还得要时间。
其实，TETRA的互联互通从技术上来讲是完全可以解决的，但是由于国家、公司间的政治利益和经济利益，使得各公司谁也不提统一要求。这项工作的工作量很大，若没有一定的时间、一批热心的人员和相当的资金是完成不了的，当然前提是各个生产商也要同意和支持。如果做成，它将对TETRA系统的发展会带来很大的好处。但也绝非如最近又有人说，TETRA系统的互联互通是最需要解决的关键问题，这又是言过其实了。事实上TETRA的互联互通如不能很快不解决，也绝对不会影响TETRA的发展，这些人又在“杞人忧天”了。
（4）从中国的情况来看，早在2001年和2002年原MARCONI（后为OTE，现改为SELEX）、MOTOROLA 和原NOKIA（现为EADS）等3家公司的TETRA系统分别在四川成都、湖北武汉和湖北荆州相继建过试验网，尽管都还存在一些问题，但总的来说都已获得信息产业部无线电管理局的测试通过和批准入网，并获准进入我国市场。在这以后，TETRA在我国的网络建设就逐步开始了。这几年尽管TETRA系统在我国的建设并不算多，但已经开始获得使用部门的认可，甚至青睐。目前，我国在公安、武警、安全、铁路、港口、机场、水利、轻轨地铁和电站等行业和部门都先后建了一些大小不等的TETRA网络，至2008年2月底的统计，全国已建有45个TETRA网、900个基站、50个交换机和6.5万个用户终端。其中北京正通公司的政务共网已是目前亚洲最大的TETRA网，它现在已建有3个交换机，将近300个基站，5.5万用户，估计至奥运会前后，用户可能增到8万，甚至更多。2007年，上海电信的TETRA政务共网也已建成134个基站并开始运营。还有一些城市、部门和单位也正在筹建中。
据估计，一、两年以后，TETRA用户终端可能增加到15万至16万。看起来似乎数量并不多，尤其是和蜂窝网比，那简直是零头的零头。这是因为TETRA是作指挥调度专网用，而TETRA系统作专网用，网络数量可能很多，但每个网的基站数量和用户数量一般不会太多、太大。所以到目前为止全世界的TETRA用户终端数量仅一百万多一些，它是iDEN终端数量的二十分之一，或更少。因此要提高数量就的发展共网，但是TETRA的终端价格又一时降不下来，影响用户购买。如果建政务共网，大量的用户终端政府可以出钱购买，而要建运营共网，较高价格的终端，运营商又如何去推销呢？这不能不说是一个矛盾。可以说，我国将是使用TETRA系统的大国。因此，可以相信TETRA未来会有一个较大的发展。
（5）TETRA正在努力提高数据性能，ETSI曾经提出过TAPS（TETRA Advanced Packet Service）和TEDS（TETRA Enhanced Data Service）两种传输宽带数据的设想。经过几年的实践，最终选用了TEDS，它是在50～150kHz的带宽内传输约100～300kb/s左右的数据。
TETRA标准的第2版本（Release 2），是使TETRA的性能有一个提高。第2版本的主要目标是两个方面：一是使附加特性标准化，以建立和改进TETRA在Internet上的许多优点，如分组数据传输、提高话音质量和扩大覆盖区域（120～200km）等；二是提供与其他一些网络的互通能力，包括GSM、GPRS、EDGE和UMTS等。第2版本已确定增加手机的功能，如双模、真正的加密和使用SIM卡，以及满足亚洲人协议的手机小型化等。实际上，由于TETRA系统的内部接口没有统一，各生产商都在改进和提高自己的系统功能，例如，有一些公司的系统已经实现全IP网络，有的在数据传输上也已实现了4时隙捆绑在一起的分组数据功能等。
由于市场的激烈竞争，TETRA系统功能和技术指标的增加和提高都将是各生产商的主要解决的问题。
（6）由于TETRA系统的空中接口标准是公开的，和GSM一样，所以对用户是极为有利的，因为用户可以挑选自己喜欢的价廉物美的手机，因此在各个手机制造商中存在着竞争的机制。实际上，由于竞争，TETRA手机的垄断也曾发生过。例如，国内某个TETRA网络在选择TETRA手机时，曾发生过除建网公司的手机完全符合网络的要求指标外，其他公司生产的TETRA手机则基本符合或者大部分都不符合，不过后来很快就改正了。按理说TETRA系统的空中接口是完全
统一的，但有辩解说ETSI规定是400 MHz TETRA系统的空中接口是统一的，现在的800 MHz 频段的TETRA系统并没有规定统一，可见竞争之激烈。由于TETRA系统的内部接口标准ETSI 并未统一，这可能对生产商和运营商是不利的，也即国内生产商想和生产TETRA系统的厂家合作生产就得选择，也可能会有一些周折。前不久，TETRA MoU的一位官员在谈及和中国的厂商进行合作生产时证实，必须确立一个具体的生产TETRA的厂家和一个中国厂家之间的合作伙伴关系，因为各个生产TETRA的厂家都各自拥有自己的知识产权，如和我国信息产业部签订的转让TETRA知识产权协议中，MOTOROLA有3个，NOKIA有2个，而THOMSON（现为THALES）有1个。所以它就像MPT-1327信令的模拟集群通信系统一样，虽然是欧洲的公开标准，但生产MPT-1327信令的集群通信系统厂家之间的竞争从未停止过。因此TETRA系统的生产商和运营商虽然成立了MoU，但MoU内部的各个厂家之间在联合的基础上也还存在着竞争和利害关系，而TETRA MoU又无权代表各个厂家来处理商务决定，每个厂家都具有独立进行知识产权的商务谈判的能力。
（7）当前TETRA手机的品种开始增多。各生产商相继推出了一款到几款新型手机，但总的来说款式还不多。TETRA手机的价格相对较高，有的生产商虽已降到600～800美元一台，但还嫌贵。这实际和产量有关，所以随着TETRA网络的增多，手机的价格应该会降下来一些，当然品种也会增多一些。除了TETRA系统和手机的开发与生产已引起许多公司重视外，对TETRA的应用开发也已引起了众多开发商的重视。据了解，目前国外有几十甚至上百家公司在做这些工作，如连接应用、和IP的结合、数据库访问、图像传输、与计算机的连接以及中间件（Middle Ware）等，但我国国内这样的公司还不很多。的确，TETRA的二次开发值得重视，也确实大有文章可做。
（8）大部分TETRA生产商已经重视全IP网络的TETRA系统的生产。全IP网络具有高性能、低成本、高顽存性和能灵活适应不断变化的用户对话音和数据等优点。它还能享受全球IP通信行业驱动力带来的好处。如果具体一些，则在TETRA基础设施中采用IP技术有三大好处：
第一，TETRA传输层和控制层分离。这样，网络在提供各种业务时就更加灵活，并能为TETRA 系统带来更好、更多的性能；
第二，网络运行更加经济，即网络只需要较少的链路。因为所有的通信都可以在相同链路中携带，这样链路的总体成本就减少了；
第三，网络具有根据用户的应用而最优化（不需把话音和数据电路分开）的优势，允许IP网络可以适应话音和数据需求的变化，而不需对网络设计作任何改变。
总的来说，TETRA系统已经引起我国行动部门和单位的兴趣和重视，目前在国内的生产TETRA 系统和设备的国外公司或其代理也活跃起来，它们已经看到了中国的市场未来的前景。
（二）iDEN系统
MOTOROLA公司的iDEN（integrated Digital Enhanced Network）意思是综合数字增强型网络，其前身叫做MIRS（MOTOROLA Intagrated Radio System），工作在800 MHz频段，采用TDMA 制度，它的VSELP话音编码和16QAM调制技术都比较先进。iDEN系统的起源设计就是作共网用的，所以它是集指挥调度、双工互连、分组数据和短消息于一体的工作方式。这个系统的技术和运营情况都已比较成熟，目前全球的iDEN网用户已超过2800万。MOTOROLA公司还于2000年推出了双频段兼容工作（800 MHz的集群和900 MHz的GSM）的i2000型手机，当时的价格已降到400美元以下，其样式也可与新型蜂窝通信系统的手机媲美，到现在其手机的款式又增加了不少。可传输移动数据的新手机也已推向市场。最近，又获悉，MOTOROLA公司又在研发推出iDEN和WiMax相兼容的手机，这说明iDEN在向宽带推进了。
（1）iDEN系统的前身是MIRS系统，它最初设计是做共网用的，因此iDEN除了以指挥调度业务为主外，还兼有性能较强的双工电话互连、分组数据和短消息等功能。由于iDEN的电话互连部分采用了数字蜂窝通信系统类似的结构，因此有人认为iDEN是GSM的一种技术，其实它与
GSM是完全不同的技术。首先，iDEN是数字集群通信系统，它以调度业务为主，兼有电话互连等功能，而GSM完全没有调度功能；第二iDEN采用的编码方式和调制方式与GSM完全不同；第三，iDEN的频谱效率要远大于GSM，iDEN在25kHz信道上可传输6个调度话路（现已增到12个，即一个25kHz的信道有12个时隙），而GSM在200kHz信道内传送8路话音；第四，iDEN 具有分组交换功能，而GSM没有；第五，iDEN与GSM的空中信令接口不同，iDEN采用的是MObiS接口。iDEN系统的电话互连部分虽采用与数字蜂窝通信系统GSM类似的结构，但两者之间也有许多不同，如：鉴权算法不同，iDEN采用CA VE38算法，GSM采用A3算法；语音编解码不同，iDEN的编译码器适应VSELP编码方式；iDEN具有重叠寻呼功能，即一个基站可编程到多个位置区，这样就减少了移动用户位置更新的次数，节省了系统资源；对用户越区切换，iDEN系统首先要监测目标小区的信号质量达到一个可接收的标准值，以确保切换质量，而GSM 系统无该功能。
（2）iDEN最早设计是用做共网大系统的，至少是5万用户，多到20万用户的大网，因此它的交换机价格十分昂贵（据了解，早期一个10万用户的交换机的价格为1000万美元），因此许多用户只能望之兴叹了。因为建一个5～10万用户的iDEN网通常需投资2000万美元或更多，这个费用一般的专用网是不可及的。后来，MOTOROLA公司一方面努力降低交换机价格，另一方面把iDEN向小型化发展，推出了一个iDEN的小系统——Harmony系统。MOTOROLA公司叫Harmony系统为iDEN-EL系统，El是Enter Level的缩写，即入门级的意思，它有时也叫iDEN Harmony。最初的Harmony系统是按5000用户设计的，它用控制器代替了费用较贵的交换机。因此一个具有8～10个基站的Harmony系统价格约为200～300万美元。关于Harmony向iDEN 扩容的问题，公司明确表示基站设备不需改变，只需更换交换机，而原Harmony的控制器可放置在扩容的用户密集区。由于系统的设备均已模块化，所以如需扩容，增加相应的接口板就可以了，所以它可以平滑过渡。2004年MOTOROLA公司又为Harmony系统的版本升级，4.0版本已经使用，4.0版本的Harmony系统在容量上已经和iDEN系统相当，可以到120个基站，为5万用户服务了，而且功能也增强了。目前，Harmony已经到了6.1版本，7.0版本将在2007年的4季度发布。所以发展的确很快。Harmony在我国得北京某部门、宁波北仑港和天津港等地已经分别建立了网络，并都处于良好的运行中。
（3）2007年的6月MOTOROLA又开始推出并宣传其最新A TCA平台的Melody系统，并宣称将在2008年的第一季度或第二季度就能面市，但至今还未问世，据最近获悉，最早将在2008年的4季度推出。从获得的信息来看，Melody系统是MOTOROLA公司为了满足中、小规模运营商的需要，而继Harmony系统之后又新研发的一种属iDEN体制的、适合共网市场需求核心网的解决方案。到目前为止它宣布最高的交换容量为30万。它和Harmony系统类似，在NSS 侧采用了集成度极高的独立机柜代替了原来iDEN系统庞大而复杂的核心交换网络，电话交换系统则采用了北电的ATCA R4软交换平台。在无线接入侧（BSS）则继续维持原来iDEN SR14以后的系统结构。由此可见，MOTOROLA在iDEN上还是颇下功夫，不断改进和推出新的设想和设备。
（4）iDEN具备了基本的调度功能，也具有虚拟专网的功能。因为iDEN系统是以调度为主的，又是根据共网考虑设计的系统，所以它的基本调度功能包括：团组通话，私密通话，通话提示，来电显示。调度的先进功能包括：优先级，紧急呼叫，状态信息，多组扫描，限区服务，孤立站运行，调度台等。它的优先等级共15级。iDEN系统也有虚拟专网。虚拟专网（VPN）是iDEN系统在实际使用过程中，由运营商和客户提出的一种增值业务（VAS）。通过虚拟专网这种业务，最终用户可以管理其终端用户的终端设备的配置，包括开户，增加新业务，更改调度私密号、组号、电话号码，重新编组以及随时取得详细通话清单和使用统计等。虚拟专网在实际使用中主要是对终端数量比较多、需要比较频繁更改终端信息和因保密原因或其他原因需要自己控制终端设备的用户。虚拟专网因用户的类型和使用内容也不相同。
（5）iDEN系统每年都要推出2至3个新的软件版本，现在即将发展到版本14.0。随着每个版本的推出，都会有新的功能产生。例如，2000年推出的版本8.0就有跨大组调度呼叫功能，而2002年推出的版本9.8又增加了调度漫游功能等。另外，MOTOROLA公司已宣布，它们已经完成在25 kHz带宽内安排12时隙（话音编码也改进为AMBE）和64QAM的信调制等新技术。这样，它的系统容量又将提高一倍，数据传输速率也将大大提高。
（6）1999我国在福建省就建立和运营了第一个iDEN网，由福建省集群无线电话公司运营，由于一些原因，运营5年后就倒闭了，它既包括系统和设备方面的原因，也包括公司管理、政策以及其他方面的原因。诸如，该系统没有配置分组数据交换机（MPS），没有分组数据传输功能，功能比较低下；系统的版本较低（当时是7.0版本现在升到14.0版本以上）；网络覆盖还不够大和全面；手机品种还不多，价格较高；通信收费难于确定，等等。从现在来看，资金的不足可能是更为重要的原因。因为整个网络的设备最初是由MOTOROLA公司投入的。当初MOTOROLA 公司为了要打开iDEN系统在中国的市场，不惜投入了将近两个亿资金的设备来建这个网，并由福建省集群无线电话公司来运营。但MOTOROLA公司究竟是一个生产商，它不可能继续再投资，而其他部门又没有资金投入来升级、扩大和改造网络，加上各种原因使得运营越来越糟，最后于2005年彻底倒闭。
但它毕竟是我国第一个共网，曾起过推动我国数字集群通信发展的作用，即使最后垮了，也可以从中总结出许多经验教训来。后来深圳运联通公司，上海国脉公司都相继建立iDEN网。现在，深圳和上海的网都还在运营中，他们都正努力地从原来的困境中摆脱出来，并都已相继有了成效。例如，上海国脉网已经建了108个基站，有30000用户；而深圳运联通网已从13个基站发展到了26个基站，用户已达8000个。
通过这几个共网的建设和发展，至少可以说明了一个问题，即建共网不容易，它将受到许多条件的限制和束缚。其中有一个重要原因是共网的运营商投资了一大笔费用建了网后，还必需考虑这个网络有无发展的空间，包括频率、地域、用户以及利润等等。看起来，iDEN手机价位比TETRA 的低，品种也多，但是从当前已建的上海国脉、深圳运联通连个网络来看，尽管它们都有了一定的发展，但都作了很大的努力，好多进展都是来之不易的。当然还要考虑的是生产商MOTOROLA 的支持，现在看来MOTOROLA公司作为iDEN的唯一生产商肯定有自己的打算，尤其是公司的美国老板对中国的情况并不一定了解，老想搬美国发展的一套搬到中国来，当然是有困难的。因此，iDEN要在中国发展，还要双方都努力。
（7）MOTOROLA公司虽早在2000年3月已向我国信息产业部的有关领导部门正式（书面）表示，当时的领导决定把开发的iDEN数字集群通信技术所采用的包括空中接口标准和系统内部所有的接口标准在内的全部接口协议文件向我国境内的所有对iDEN感兴趣的企业和其他机构开放，并免费提供。因此它当时还真引起了我国有关部门和企业对它发生兴趣，如当时国内有些公司都曾表示要和它签订了协议，但后来由于市场和其他一些原因没有成功。
（8）iDEN系统的价格虽然昂贵，但它较受欢迎的是它的手机品种较多、样式较新颖，价格又较低一些（一般价格100～400美元之间），目前包括最新型号的手机在内，已接近有30个品种。最早我国iDEN网用得较多的i1000和i2000两种手机，后不久，MOTOROLA都宣布停产，已有许多新型号来替代它们，因此这也是iDEN的一个优势。
新一代iDEN手机具有“一键通话”功能和可靠的即时通信功能；具备长途双向对讲功能，使沟通成本远远低于传统的蜂窝电话通信；可以同时与一人或多人保持联系，等。它还具有数字蜂窝移动电话增强的特性和功能。例如，会议通话时话筒音质更出色，来电显示可显示重要来电信息，与电脑和其他电子设备实现同步，提供个性化铃音设置（MIDI）和录音以及话音拨号设置及其他功能等。另外，在无法通话的情况下，仍可以保持短信联系，它还具有GPS定位功能等。
总之，iDEN系统进入中国比TETRA系统可能要早两、三年，但从发展来看不如TETRA系统快，当然这里有许多主观和客观的原因，有许多问题值得探讨，这里就不去研究和讨论了。iDEN系
统确有许多性能和技术是很好的，MOTOROLA公司在无线技术上也有它的许多长处和新技术的储备，它也会不断推出它的新技术和新产品来。但对于中国这么大的市场，美国老板究竟是怎么想的，我们还要拭目以待。
