微波磁控管的基本结构、参数及正确使用

微波炉磁控管参数微波炉磁控管参数有阳极，阴极及其引线，能量输出器和磁路系统1.阳极阳极是磁控管的主要组成之一，它与阴极一起构成电子与高频电磁场相互作用的空间。

在恒定磁场和恒定电场的作用下，电子在此空间内完成能量转换的任务。

磁控管的阳极除与普通的二极管的阳极一样收集电子外，还对高频电磁场的振荡频率起着决定性的作用。

阳极由导电良好的金属材料（如无氧铜）制成，并设有多个谐振腔，谐振腔的数目必须是偶数，管子的工作频率越高腔数越多。

阳极谐振腔的型式常为孔槽形、扇形和槽扇型，阳极上的每一个小谐振腔相当于一个并联的2C振荡回路。

以槽扇型腔为例，可以认为腔的槽部分主要构成振荡回路的电容，而其扇形部分主要构成振荡回路的电感。

由微波技术理论可知，谐振腔的谐振频率与腔体的几何尺寸成反比。

腔体越大其工作频率越低。

于是，我们可以根据腔体的尺寸来估计它的工作频段。

磁控管的阳极由许多谐振腔耦合在一起，形成一个复杂的谐振系统。

这个系统的谐振腔频率主要决定于每个小谐振腔的谐振频率，我们也可以根据小谐振腔的大小来估计磁控管的工作频段。

磁控管的阳极谐振系统除能产生所需要的电磁振荡外，还能产生不同特性的多种电磁振荡。

为使磁控管稳定的工作在所需的模式上,常用"隔型带"来隔离干扰模式.隔型带把阳极翼片一个间隔一个地连接起来,以增加工作模式与相邻干扰模式之间的频率间隔。

另外,由于经能量交换后的电子还具有一定的能量,这些电子打上阳极使阳极温度升高,阳极收集的电子越多(即电流越大),或电子的能量越大(能量转换率越低),阳极温度越高,因此,阳极需有良好的散热能力.一般情况下功率管采用强迫风冷,阳极带有散热片.大功率管则多用水冷,阳极上有冷却水套。

2.阴极及其引线磁控管的阴极即电子的发射体,又是相互作用空间的一个组成部分。

阴极的性能对管子的工作特性和寿命影响极大，被视为整个管子的心脏。

阴极的种类很多，性能各异。

连续波磁控管中常用直热式阴极，它由钨丝或纯钨丝绕成螺旋形状，通电流加热到规定温度后就具有发射电子的能力。

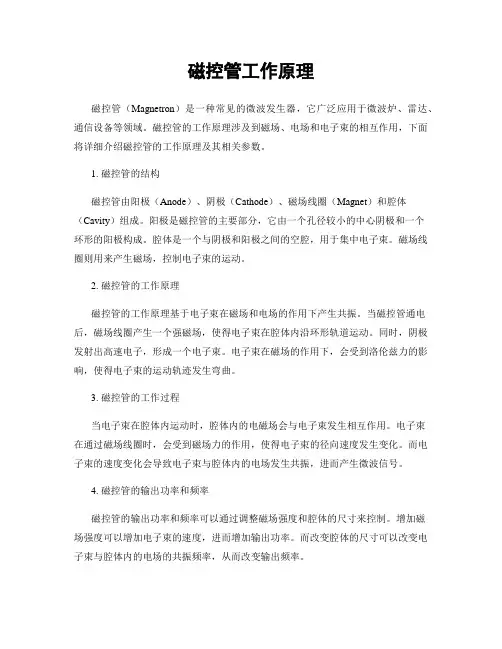

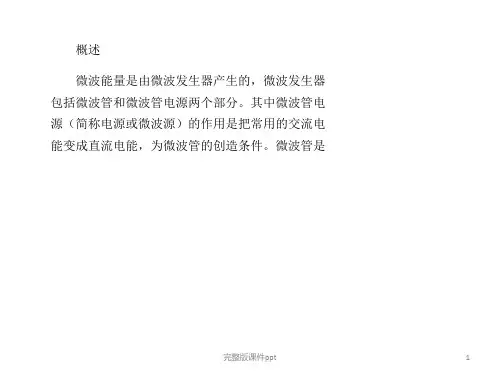

磁控管工作原理磁控管（Magnetron）是一种常见的微波发生器，它广泛应用于微波炉、雷达、通信设备等领域。

磁控管的工作原理涉及到磁场、电场和电子束的相互作用，下面将详细介绍磁控管的工作原理及其相关参数。

1. 磁控管的结构磁控管由阳极（Anode）、阴极（Cathode）、磁场线圈（Magnet）和腔体（Cavity）组成。

阳极是磁控管的主要部分，它由一个孔径较小的中心阴极和一个环形的阳极构成。

腔体是一个与阴极和阳极之间的空腔，用于集中电子束。

磁场线圈则用来产生磁场，控制电子束的运动。

2. 磁控管的工作原理磁控管的工作原理基于电子束在磁场和电场的作用下产生共振。

当磁控管通电后，磁场线圈产生一个强磁场，使得电子束在腔体内沿环形轨道运动。

同时，阴极发射出高速电子，形成一个电子束。

电子束在磁场的作用下，会受到洛伦兹力的影响，使得电子束的运动轨迹发生弯曲。

3. 磁控管的工作过程当电子束在腔体内运动时，腔体内的电磁场会与电子束发生相互作用。

电子束在通过磁场线圈时，会受到磁场力的作用，使得电子束的径向速度发生变化。

而电子束的速度变化会导致电子束与腔体内的电场发生共振，进而产生微波信号。

4. 磁控管的输出功率和频率磁控管的输出功率和频率可以通过调整磁场强度和腔体的尺寸来控制。

增加磁场强度可以增加电子束的速度，进而增加输出功率。

而改变腔体的尺寸可以改变电子束与腔体内的电场的共振频率，从而改变输出频率。

5. 磁控管的特点和应用磁控管具有体积小、功率高、频率稳定等特点，因此在微波炉、雷达、通信设备等领域得到广泛应用。

磁控管的高功率输出和稳定的频率特性使得它成为微波设备中不可或缺的核心部件。

总结：磁控管是一种常见的微波发生器，利用磁场、电场和电子束的相互作用来产生微波信号。

通过调整磁场强度和腔体尺寸，可以控制磁控管的输出功率和频率。

磁控管具有体积小、功率高、频率稳定等特点，在微波炉、雷达、通信设备等领域得到广泛应用。

微波炉磁控管参数1. 额定工作频率（Rated Operating Frequency）：额定工作频率是指磁控管设计用来工作的微波频率。

常见的微波炉磁控管的额定工作频率为2450MHz，这是因为水分子在该频率下的吸收能力较强，使得微波能量能够有效地传递给食物。

2. 额定输出功率（Rated Output Power）：额定输出功率是指磁控管能够产生的微波功率。

一般来说，微波炉的额定输出功率在500到1000瓦之间，其中大多数微波炉的额定输出功率为700-900瓦。

额定输出功率越高，微波炉加热食物的速度就越快。

3. 控制电压（Control Voltage）：控制电压是指用来控制磁控管工作状态的电压。

一般情况下，控制电压为5伏特直流电压。

不同的微波炉品牌和型号可能有所不同，但大多数微波炉的控制电压都在这个范围内。

4. 控制电流（Control Current）：控制电流是指通过磁控管的功率控制电路的电流。

典型的控制电流为0.6-1.0安培，这样可以保证磁控管在工作时稳定地产生所需的微波功率。

5. 耗电功率（Power Consumption）：耗电功率是指磁控管在工作时所消耗的功率。

耗电功率主要由两部分组成，一部分是磁控管本身的功率消耗，另一部分是转化为微波能的功率。

一般情况下，磁控管的耗电功率与额定输出功率呈正比关系。

6. 效率（Efficiency）：效率是指磁控管将电能转化为微波能的能力。

磁控管的效率一般在50-70%之间，其中高效率的磁控管能够更好地将电能转化为微波能，提高微波炉的加热效率。

寿命是指磁控管的使用寿命。

由于磁控管工作时会受到较高的电流和电压的影响，因此其寿命一般较短，通常在2000-5000小时之间。

寿命的长短与磁控管的制造工艺、设计质量等因素有关。

8. 冷却方式（Cooling Method）：冷却方式是指磁控管散热的方式。

由于磁控管在工作时会产生较大的热量，因此需要通过冷却系统将热量散出，以保证磁控管的正常工作。

磁控管工作原理磁控管（Magnetron）是一种常用于微波加热和电子设备中的真空电子器件。

它通过利用磁场和电场的相互作用来产生高频电磁波。

本文将详细介绍磁控管的工作原理及其基本结构。

一、磁控管的基本结构磁控管由阴极、阳极和磁场系统组成。

阴极是磁控管的主要发射电子源，阳极则是电子的采集器。

磁场系统由永久磁铁和磁铁支架组成，用于产生稳定的磁场。

二、磁控管的工作原理1. 阴极发射电子：磁控管的阴极由发射电子所需的材料构成，如钨丝。

当阴极加热到一定温度时，钨丝表面的电子会发射出来。

2. 电子受到电场加速：阳极与阴极之间存在电场，电子从阴极发射出来后受到电场的加速作用，进一步增加其动能。

3. 磁场的作用：磁场系统中的永久磁铁会产生一种称为“轴向磁场”的磁场。

这个磁场与电子运动方向垂直，使得电子在运动过程中发生了轨道弯曲。

4. 电子的轨道弯曲：由于磁场的作用，电子在运动过程中会受到洛伦兹力的作用，导致其轨道发生弯曲。

这种轨道弯曲使得电子在阳极上产生了周期性的碰撞。

5. 高频电磁波的产生：当电子在阳极上碰撞时，会产生高频电磁波。

这是因为碰撞会导致电子的动能转化为电磁辐射能量，从而产生了高频电磁波。

三、磁控管的应用磁控管由于其稳定性和高功率输出的特点，被广泛应用于微波加热、雷达、通信等领域。

以下是磁控管的一些常见应用：1. 微波加热：磁控管可以将电能转化为微波能量，用于食品加热、工业加热等领域。

2. 雷达系统：磁控管在雷达系统中被用作发射器，产生高功率的微波信号，用于探测目标。

3. 通信系统：磁控管可以用于通信系统中的发射器，产生高频信号进行通信。

4. 医疗设备：磁控管在医疗设备中被用于产生微波能量，如医用微波治疗仪。

四、磁控管的优势和局限性1. 优势：- 高功率输出：磁控管能够产生高功率的微波信号，适合于各种高功率应用。

- 稳定性：磁控管的工作稳定性较高，能够长期保持稳定的工作状态。

- 宽频带：磁控管在一定范围内能够工作于多个频率，具有较宽的频带。

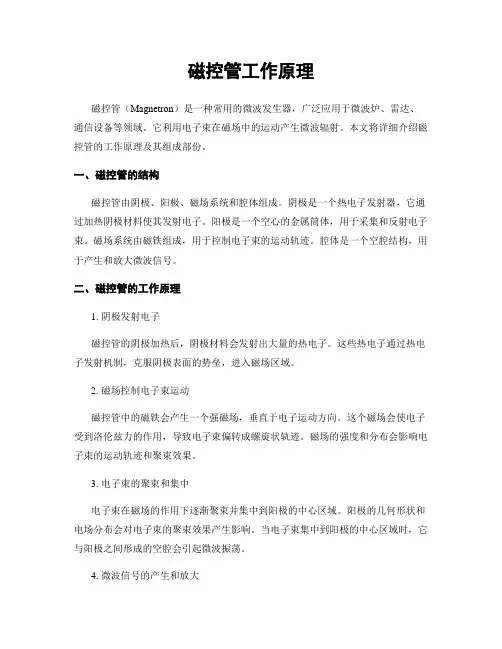

磁控管工作原理磁控管（Magnetron）是一种常用的微波发生器，广泛应用于微波炉、雷达、通信设备等领域。

它利用电子束在磁场中的运动产生微波辐射。

本文将详细介绍磁控管的工作原理及其组成部份。

一、磁控管的结构磁控管由阴极、阳极、磁场系统和腔体组成。

阴极是一个热电子发射器，它通过加热阴极材料使其发射电子。

阳极是一个空心的金属筒体，用于采集和反射电子束。

磁场系统由磁铁组成，用于控制电子束的运动轨迹。

腔体是一个空腔结构，用于产生和放大微波信号。

二、磁控管的工作原理1. 阴极发射电子磁控管的阴极加热后，阴极材料会发射出大量的热电子。

这些热电子通过热电子发射机制，克服阴极表面的势垒，进入磁场区域。

2. 磁场控制电子束运动磁控管中的磁铁会产生一个强磁场，垂直于电子运动方向。

这个磁场会使电子受到洛伦兹力的作用，导致电子束偏转成螺旋状轨迹。

磁场的强度和分布会影响电子束的运动轨迹和聚束效果。

3. 电子束的聚束和集中电子束在磁场的作用下逐渐聚束并集中到阳极的中心区域。

阳极的几何形状和电场分布会对电子束的聚束效果产生影响。

当电子束集中到阳极的中心区域时，它与阳极之间形成的空腔会引起微波振荡。

4. 微波信号的产生和放大当电子束与阳极之间的空腔形成共振条件时，空腔内的电磁场会不断增强。

这种增强的电磁场会通过腔体的耦合装置输出，形成一种稳定的微波信号。

这个微波信号可以通过进一步放大和调制，用于各种应用。

三、磁控管的特点和应用1. 高功率和高效率磁控管具有高功率和高效率的特点。

它能够产生较高功率的微波信号，并且具有较高的能量转换效率。

2. 宽频带和稳定性磁控管具有宽频带特性，可以在一定范围内产生稳定的微波信号。

这使得它在雷达、通信设备等领域中应用广泛。

3. 可调频和调制磁控管可以通过调整磁场和阳极电压来实现微波信号的频率调节和调制。

这使得它在通信和雷达系统中可以灵便应用。

4. 长寿命和可靠性磁控管具有较长的使用寿命和较高的可靠性。

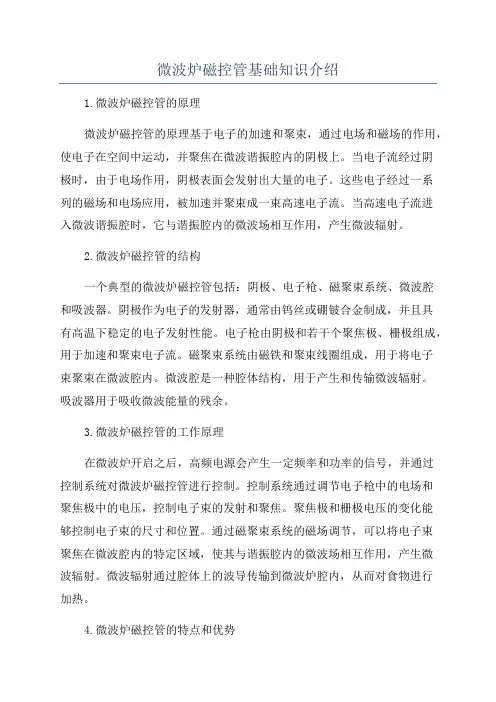

微波炉磁控管基础知识介绍1.微波炉磁控管的原理微波炉磁控管的原理基于电子的加速和聚束，通过电场和磁场的作用，使电子在空间中运动，并聚焦在微波谐振腔内的阴极上。

当电子流经过阴极时，由于电场作用，阴极表面会发射出大量的电子。

这些电子经过一系列的磁场和电场应用，被加速并聚束成一束高速电子流。

当高速电子流进入微波谐振腔时，它与谐振腔内的微波场相互作用，产生微波辐射。

2.微波炉磁控管的结构一个典型的微波炉磁控管包括：阴极、电子枪、磁聚束系统、微波腔和吸波器。

阴极作为电子的发射器，通常由钨丝或硼铍合金制成，并且具有高温下稳定的电子发射性能。

电子枪由阴极和若干个聚焦极、栅极组成，用于加速和聚束电子流。

磁聚束系统由磁铁和聚束线圈组成，用于将电子束聚束在微波腔内。

微波腔是一种腔体结构，用于产生和传输微波辐射。

吸波器用于吸收微波能量的残余。

3.微波炉磁控管的工作原理在微波炉开启之后，高频电源会产生一定频率和功率的信号，并通过控制系统对微波炉磁控管进行控制。

控制系统通过调节电子枪中的电场和聚焦极中的电压，控制电子束的发射和聚焦。

聚焦极和栅极电压的变化能够控制电子束的尺寸和位置。

通过磁聚束系统的磁场调节，可以将电子束聚焦在微波腔内的特定区域，使其与谐振腔内的微波场相互作用，产生微波辐射。

微波辐射通过腔体上的波导传输到微波炉腔内，从而对食物进行加热。

4.微波炉磁控管的特点和优势-高功率：微波炉磁控管能够提供高功率的微波能量，以快速加热食物。

-高效率：微波炉磁控管能够将电能转化为微波能量，能够以较高的效率进行加热。

-稳定性能：微波炉磁控管具有稳定的电子发射和聚焦性能，能够保证微波的稳定输出。

-控制性能：微波炉磁控管能够根据控制系统的指令进行精确的控制，以实现不同的加热需求。

总之，微波炉磁控管是微波炉的关键部件之一，通过电子的加速和聚束，实现微波的产生和传输，对微波炉的加热效果起着重要作用。

微波炉磁控管具有高功率、高效率、稳定性能和良好的控制性能等特点和优势，是现代微波加热技术的重要支撑。
