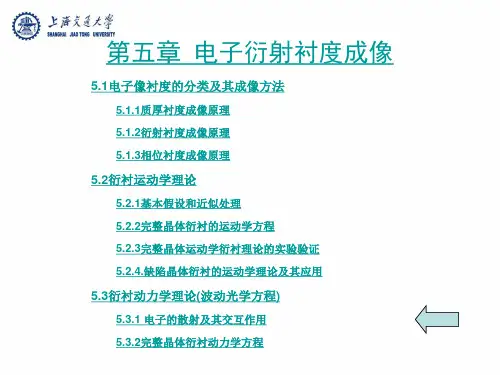

第五章 电子衍射衬度成像

第五章 电子衍射衬度成像

5.1.2 衍射衬度成像原理
图5.4 3种衍射方式的爱瓦尔德球表示
5.1.2 衍射衬度成像原理
图5.5 3种衍射方式产生的衍射斑点相对位置比较
5.1.3 相位衬度成像原理
如果除透射束外还同时让一束或多束衍射束参加成像，就会由于各 束的相位相干作用而得到晶格(条纹)像和晶体结构(原子)像，前者是晶体 中原子面的投影，而后者是晶体中原子或原子集团电势场的二维投影。 用来成像的衍射束越多，得到的晶体结构细节就越丰富。衍射衬度像的 分辨率不能优于1.5 nm（弱束暗场像的极限分辨率），而相位衬度像能 提供小于1.5 nm的细节。因此，这种图像称为高分辨像。用相位衬度方 法成像(其原理及其应用将于第六章讨论），不仅能提供试样研究对象的 形态(在通常的倍率下相当于明场像)，更重要的是提供了晶体结构信息。
差ΔI = IB - IA（假定IB为像背景强度）。习惯上以ΔI / IB来定义图像中A区
域的衬度（或反差），因此
I I B I A IA 1 IB IB IB
(5.11)
5.1.1 质厚衬度成像原理
因为
I A I 0eQAtA
所以
I B I 0eQBtB
I 1 e (QAtA QBtB ) IB
Q Nσ 0
式中，N 为单位体积试样包含的原子数；N = NA
ρ A
(5.3) (ρ为密度，A为原子
量；NA为阿伏加德罗常数)；σ0为原子散射截面。所以
那么在面积为1 cm2，厚度为dt的试样体积内散射截面为
ρ Q NA σ0 A
ρ σ Qdt N A σ 0dt A
5.1.1 质厚衬度成像原理
第五章 电子衍射衬度成像
5.1电子像衬度的分类及其成像方法

第五章 位错和层错的电子衍射衬度分析-大学ppt

第五章 位错和层错的电子衍射衬度分析-大学ppt
性常数。
纯螺型位错g•be=g•b×u=0，所以 g•b=0就作为位错像衬度消失的判据。
表5-1 弹性各向同性材料中位错消像判据
刃Байду номын сангаас错
g•b=0 g•b×u=0
螺位错 g•b=0
混合位错
g•b=0 g•be=0 g•b×u=0
刃位错的运动
螺位错的运动
混合位错 的运动
各向同性弹性体
物理意义——物体各个方向上的弹性性质完全 相同，即物理性质的完全对称。
5.1.2 b测定的实际操作
前提：
❖ 选择好感兴趣的视场 ❖ 正确选择衍射条件 ❖ 拍摄含有待测位错的显微图像及相应的选区
域衍射谱
1. 位错衬度形成基本过程
在合适的ghkl反射下（g•b≠0），位错芯区附近的(hkl)晶 面较好地满足布拉格条件。明场下，入射电子束大部分 被衍射到物镜光阑以外，所以位错呈现暗色条纹衬度。 附近区域有时因晶体弯曲，在一个带状区内取向均匀渐 变，也会显示类似位错线的暗带，但这是“消光轮廓”， 应当加以区别．办法是微调样品取向，消光轮廓将缓慢 移动，位错线则因g改变，在原处时隐时现，却无明显 移动。明场下位错畸变场以外的完整晶体基体不满足衍 射条件，呈亮的衬度．取g反射成中心暗场像，视场衬 度反转，位错和消光轮廓显示亮衬度，基体呈暗衬度。
对于弹性各向异性材料，表5-1给出的判据，仍然 是近似有效的，特别对下述情况：
➢ 立方结构材料，垂直于弹性对称平面{110}和{100} 的纯刃型和纯螺型位错；
➢ 密排六方结构材料，垂直于或位于弹性对称的基 面的位错．
国内外大部分工作，在测定位错柏氏矢量的时候 仍是以表５－１的判据做为依据进行测量的．
缺陷存在时，缺陷附近晶体柱的畸变

材料微观结构第五章位错和层错的电子衍射衬度分析

材料微观结构第五章位错和层错的电子衍射衬度分析

位错环的像在真实位置的内侧还是外侧，取决与 (g•b)sg的符号

所以下述情况之一就会出现双像：一是非严格 双束成像，有一个以上的强衍射；二是特定的 衍射矢量，并使n值为2或3。改变衍射条件， 可以使双像像衬 度（b）钢 中由于非双 束成像条件 引起的位错 双像．改变 试样取向， 使满足双束 条件，双像 可消失．
5.2.2 位错偶和超点阵位错

分析位错环性质的常用方法：判定位错像在其 真实位错的哪一侧？
•实际工作中，我们关心这些位错环是由空位片上 下原子面的崩塌而形成的“空位环”，还是由间 隙原子片嵌入完整晶体而形成的“间隙环”？ •前者是合金从高温淬火下来经常出现的缺陷，后 者多见于合金在退火时效的过程中． •它们都对合金的力学性能有重大影响，是材料工 作者十分关注的结构变化．
注意：

当g•b＝０时，不全位错和它们中间夹着的层 错有可能均不可见．
而g•b＝±1/3，层错条纹可见，其端部的不全 位错却常常是不可见的． 有经验的工作者，依靠熟练的运用倾斜台的技 巧和恰当的选择g，运用这个规律，可以区别 g•b＝±1/3和g•b＝０这两种不全位错．


5.2.4 位错环分析

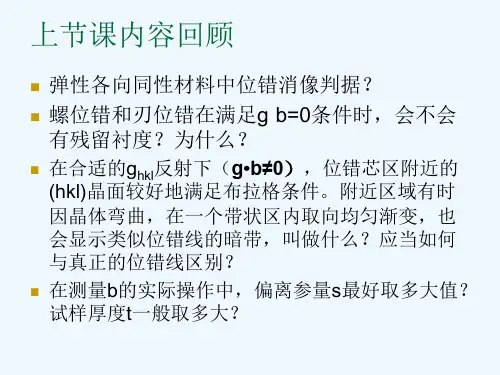

上节课内容回顾
