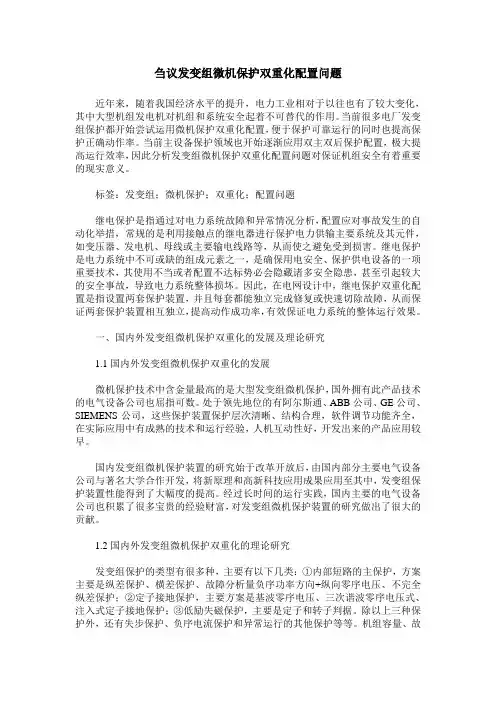

刍议发变组微机保护双重化配置问题近年来，随着我国经济水平的提升，电力工业相对于以往也有了较大变化，其中大型机组发电机对机组和系统安全起着不可替代的作用。
当前很多电厂发变组保护都开始尝试运用微机保护双重化配置，便于保护可靠运行的同时也提高保护正确动作率。
当前主设备保护领域也开始逐渐应用双主双后保护配置，极大提高运行效率，因此分析发变组微机保护双重化配置问题对保证机组安全有着重要的现实意义。
标签：发变组；微机保护；双重化；配置问题继电保护是指通过对电力系统故障和异常情况分析，配置应对事故发生的自动化举措，常规的是利用接触点的继电器进行保护电力供输主要系统及其元件，如变压器、发电机、母线或主要输电线路等，从而使之避免受到损害。
继电保护是电力系统中不可或缺的组成元素之一，是确保用电安全、保护供电设备的一项重要技术，其使用不当或者配置不达标势必会隐藏诸多安全隐患，甚至引起较大的安全事故，导致电力系统整体损坏。
因此，在电网设计中，继电保护双重化配置是指设置两套保护装置，并且每套都能独立完成修复或快速切除故障，从而保证两套保护装置相互独立，提高动作成功率，有效保证电力系统的整体运行效果。
一、国内外发变组微机保护双重化的发展及理论研究1.1国内外发变组微机保护双重化的发展微机保护技术中含金量最高的是大型发变组微机保护，国外拥有此产品技术的电气设备公司也屈指可数。
处于领先地位的有阿尔斯通、ABB公司、GE公司、SIEMENS公司，这些保护装置保护层次清晰、结构合理，软件调节功能齐全，在实际应用中有成熟的技术和运行经验，人机互动性好，开发出来的产品应用较早。
国内发变组微机保护装置的研究始于改革开放后，由国内部分主要电气设备公司与著名大学合作开发，将新原理和高新科技应用成果应用至其中，发变组保护装置性能得到了大幅度的提高。
经过长时间的运行实践，国内主要的电气设备公司也积累了很多宝贵的经验财富，对发变组微机保护装置的研究做出了很大的贡献。

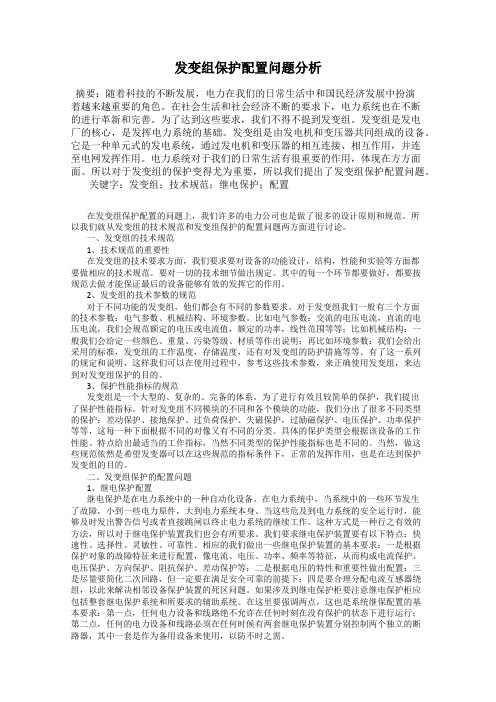

发变组保护配置问题分析摘要：随着科技的不断发展，电力在我们的日常生活中和国民经济发展中扮演着越来越重要的角色。
在社会生活和社会经济不断的要求下，电力系统也在不断的进行革新和完善。
为了达到这些要求，我们不得不提到发变组。
发变组是发电厂的核心，是发挥电力系统的基础。
发变组是由发电机和变压器共同组成的设备。
它是一种单元式的发电系统，通过发电机和变压器的相互连接、相互作用，并连至电网发挥作用。
电力系统对于我们的日常生活有很重要的作用，体现在方方面面。
所以对于发变组的保护变得尤为重要，所以我们提出了发变组保护配置问题。
关键字：发变组；技术规范；继电保护；配置在发变组保护配置的问题上，我们许多的电力公司也是做了很多的设计原则和规范。
所以我们就从发变组的技术规范和发变组保护的配置问题两方面进行讨论。
一、发变组的技术规范1、技术规范的重要性在发变组的技术要求方面，我们要求要对设备的功能设计，结构，性能和实验等方面都要做相应的技术规范。
要对一切的技术细节做出规定。
其中的每一个环节都要做好，都要按规范去做才能保证最后的设备能够有效的发挥它的作用。
2、发变组的技术参数的规范对于不同功能的发变组，他们都会有不同的参数要求。
对于发变组我们一般有三个方面的技术参数：电气参数、机械结构、环境参数。
比如电气参数：交流的电压电流，直流的电压电流，我们会规范额定的电压或电流值，额定的功率，线性范围等等；比如机械结构：一般我们会给定一些颜色、重量、污染等级、材质等作出说明；再比如环境参数：我们会给出采用的标准，发变组的工作温度，存储温度，还有对发变组的防护措施等等。
有了这一系列的规定和说明，这样我们可以在使用过程中，参考这些技术参数，来正确使用发变组，来达到对发变组保护的目的。
3、保护性能指标的规范发变组是一个大型的、复杂的、完备的体系。
为了进行有效且较简单的保护，我们提出了保护性能指标。
针对发变组不同模块的不同和各个模块的功能，我们分出了很多不同类型的保护：差动保护、接地保护、过负荷保护、失磁保护，过励磁保护、电压保护、功率保护等等，这每一种下面根据不同的对像又有不同的分类。

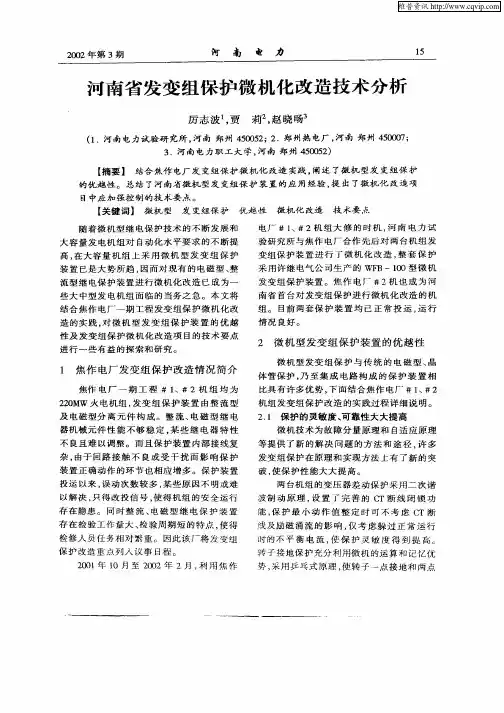

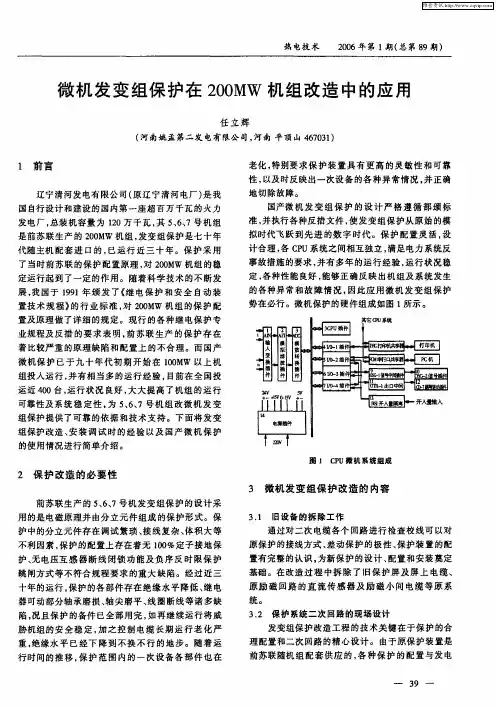

300MW机组发变组保护改造探讨随着电力行业的发展，电网规模不断扩大，发电机组扮演着供电系统的重要角色。
在发电过程中，发变组作为发电机和电网之间的重要连接，发挥着将发电机产生的电能输送到电网的关键作用。
因此，发变组的保护对于确保供电的可靠性和安全性至关重要。
在现有的300MW机组中，发变组保护系统是一个必不可少的组成部分。
发变组保护主要负责监测发变组的运行状态和保护发变组在故障发生时的安全。
保护系统通常包括过电流保护、差动保护、欠电流保护、过温保护、定子接地保护等功能。
然而，随着技术的进步和需求的变化，现有的发变组保护系统存在一些问题和局限性，需要进行改造和升级。
首先，现有的发变组保护系统可能存在不足之处。
随着电网的规模扩大，发变组的负荷和故障电流也呈现出不断增长的趋势。
然而，现有的过电流保护和差动保护系统很难满足这种需求。
因此，改造发变组保护系统，增强其过电流保护和差动保护功能，是十分必要的。
其次，现有的发变组保护系统可能存在技术老化问题。
随着科技的进步，保护系统的技术也在不断更新和发展，新的保护技术和算法也在不断涌现。
然而，现有的发变组保护系统往往无法及时跟上技术的进步。
因此，改造发变组保护系统，引入新的保护技术和算法，能够提高保护的精度和可靠性。
此外，发变组保护系统的依赖性和独立性也是需要考虑的因素。
在现有的300MW机组中，保护系统通常是以硬件的形式存在，与其他电力设备紧密耦合。
这种紧密耦合可能导致保护系统的依赖性过高，一旦发生故障会对整个发电系统产生较大影响。
因此，改造发变组保护系统，提高其独立性和完整性，能够降低发生故障的风险。
总的来说，对于现有的300MW机组发变组保护系统，需要进行改造和升级，以满足电网规模扩大和技术进步的需求。
改造可以包括增强过电流保护和差动保护功能、引入新的保护技术和算法，以及提高保护系统的独立性和完整性等方面。
通过这些改造措施，可以提高发变组保护的精度、可靠性和安全性，确保发电机组和供电系统的正常运行。

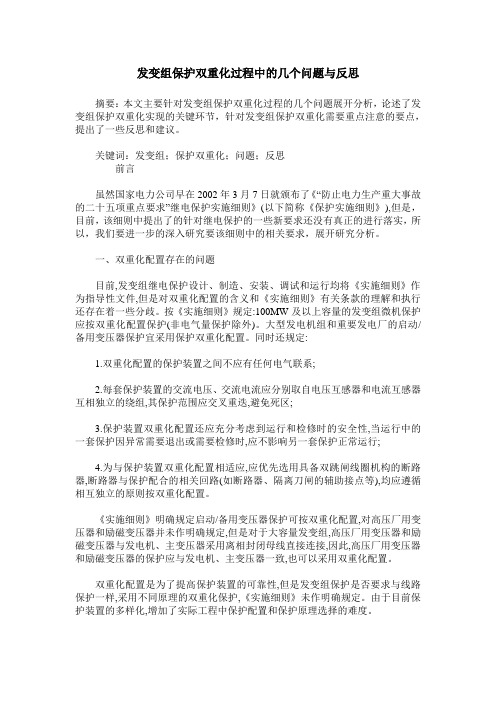

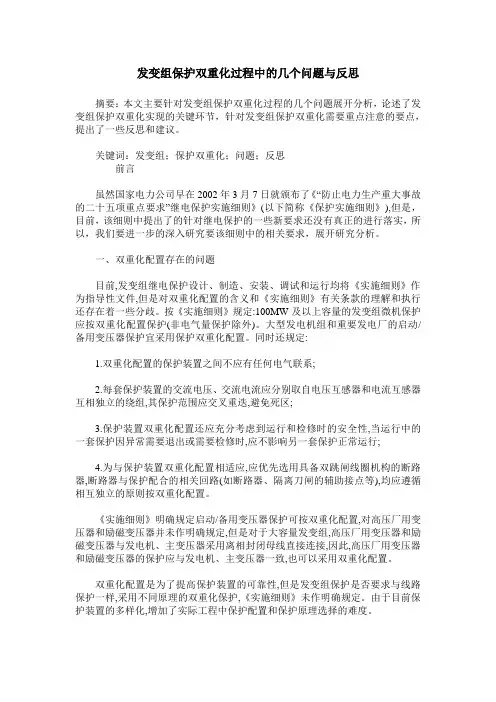

发变组保护双重化过程中的几个问题与反思摘要：本文主要针对发变组保护双重化过程的几个问题展开分析，论述了发变组保护双重化实现的关键环节，针对发变组保护双重化需要重点注意的要点，提出了一些反思和建议。
关键词：发变组；保护双重化；问题；反思前言虽然国家电力公司早在2002年3月7日就颁布了《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》(以下简称《保护实施细则》),但是，目前，该细则中提出了的针对继电保护的一些新要求还没有真正的进行落实，所以，我们要进一步的深入研究要该细则中的相关要求，展开研究分析。
一、双重化配置存在的问题目前,发变组继电保护设计、制造、安装、调试和运行均将《实施细则》作为指导性文件,但是对双重化配置的含义和《实施细则》有关条款的理解和执行还存在着一些分歧。
按《实施细则》规定:100MW及以上容量的发变组微机保护应按双重化配置保护(非电气量保护除外)。
大型发电机组和重要发电厂的启动/备用变压器保护宜采用保护双重化配置。
同时还规定:1.双重化配置的保护装置之间不应有任何电气联系;2.每套保护装置的交流电压、交流电流应分别取自电压互感器和电流互感器互相独立的绕组,其保护范围应交叉重迭,避免死区;3.保护装置双重化配置还应充分考虑到运行和检修时的安全性,当运行中的一套保护因异常需要退出或需要检修时,应不影响另一套保护正常运行;4.为与保护装置双重化配置相适应,应优先选用具备双跳闸线圈机构的断路器,断路器与保护配合的相关回路(如断路器、隔离刀闸的辅助接点等),均应遵循相互独立的原则按双重化配置。
《实施细则》明确规定启动/备用变压器保护可按双重化配置,对高压厂用变压器和励磁变压器并未作明确规定,但是对于大容量发变组,高压厂用变压器和励磁变压器与发电机、主变压器采用离相封闭母线直接连接,因此,高压厂用变压器和励磁变压器的保护应与发电机、主变压器一致,也可以采用双重化配置。
双重化配置是为了提高保护装置的可靠性,但是发变组保护是否要求与线路保护一样,采用不同原理的双重化保护,《实施细则》未作明确规定。

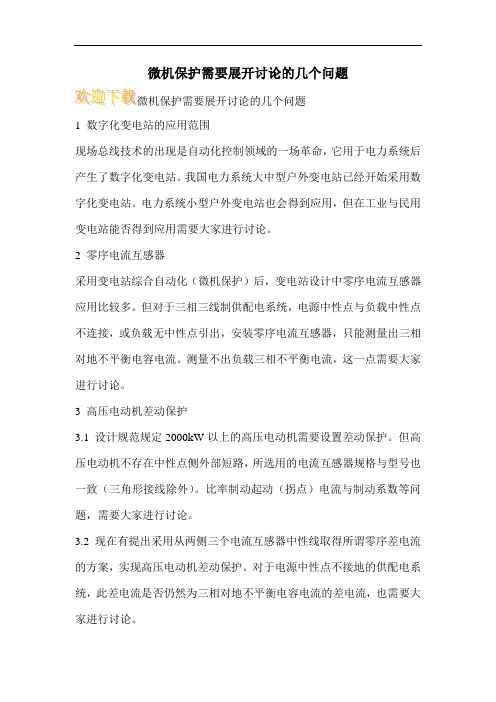

微机保护需要展开讨论的几个问题1 数字化变电站的应用范围现场总线技术的出现是自动化控制领域的一场革命，它用于电力系统后产生了数字化变电站。
我国电力系统大中型户外变电站已经开始采用数字化变电站。
电力系统小型户外变电站也会得到应用，但在工业与民用变电站能否得到应用需要大家进行讨论。
2 零序电流互感器采用变电站综合自动化（微机保护）后，变电站设计中零序电流互感器应用比较多。
但对于三相三线制供配电系统，电源中性点与负载中性点不连接，或负载无中性点引出，安装零序电流互感器，只能测量出三相对地不平衡电容电流。
测量不出负载三相不平衡电流，这一点需要大家进行讨论。
3 高压电动机差动保护3.1 设计规范规定2000kW以上的高压电动机需要设置差动保护。
但高压电动机不存在中性点侧外部短路，所选用的电流互感器规格与型号也一致（三角形接线除外）。
比率制动起动（拐点）电流与制动系数等问题，需要大家进行讨论。
3.2 现在有提出采用从两侧三个电流互感器中性线取得所谓零序差电流的方案，实现高压电动机差动保护。
对于电源中性点不接地的供配电系统，此差电流是否仍然为三相对地不平衡电容电流的差电流，也需要大家进行讨论。
4 变压器微机差动保护4.1 变压器机差动保护差电流的计算与变压器绕组连接方式有关。
对于常规变压器差动保护，以及采用瞬时值计算差电流的微机变压器机差动保护，还与相位有关。
如果微机变压器机差动保护采用有效值计算差电流，是否与相位无关。
电流互感器均为Y型接线，对于Y/Y与△/△接线可以直接进行计算；对于Y/△与△/Y接线，计算时只需要将Y侧乘以3 。
这一问题需要大家进行讨论。
4.2 变压器二次侧有外部短路事故。
外部短路事故可以用二次侧电流来判断，即二次侧电流大于变压器额定电流时，才按照外部短路事故来处理，即开始采用比率制动。
二次侧电流不大于变压器额定电流时，电流互感器不会进入饱和，就不会因为进入饱和而加大误差。
比率制动起动（拐点）电流与制动系数等问题，也需要大家进行讨论。
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改＃5发变组微机保护改造施工安全措施(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes＃5发变组微机保护改造施工安全措施(通用版)１．坚定不移的执行“安全第一，预防为主”的方针，加强安全思想教育，提高对安全工作重要性的认识。

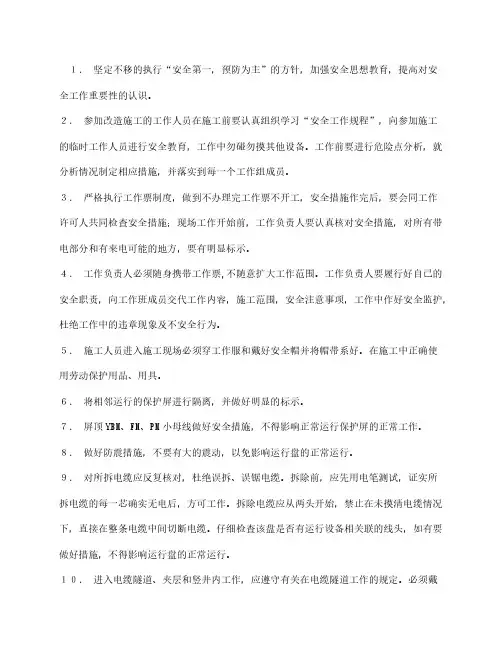

２．参加改造施工的工作人员在施工前要认真组织学习“安全工作规程”，向参加施工的临时工作人员进行安全教育，工作中勿碰勿摸其他设备。
