大唐阳城发电有限责任公司DA TANG YANGCHENG POWER GENERA TING CQ.,LTD发电部电气专业资料编号：FDDQ200905日期：2009年09月20日■技术资料□运行分析□临时措施□补充运行规定主题：发变组保护说明一、概述1、发变组保护压板分为“保护动作出口”压板与“保护动作对象”压板。
2、“保护动作出口”压板实现该项保护的投退，给上“保护动作出口”压板投入该项保护，打开“保护动作出口”压板退出该项保护，每面保护柜下面三列压板为“保护动作出口”压板。
3、“保护动作对象”压板是指保护动作以后作用的对象，每面保护柜上面两列压板为“保护动作对象压板。
4、发变组保护的动作对象反映了发变组保护动作的结果，可以总结为跳机、解列、灭磁、切换厂用电。
⏹快关主汽门压板实现跳机功能；⏹500KV断路器跳闸压板、厂变进线断路器跳闸压板实现解列功能；⏹A VR跳闸压板实现灭磁功能；⏹启动厂变厂用段快切压板实现厂用段快切装置的启动最终实现切换厂用电。
5、每项保护的具体动作对象在跳闸矩阵中设置，如果某项保护的动作结果为跳机、解列、灭磁、切换厂用电，这种动作结果可简述为全停。
6、500KV断路器有两个跳闸线圈，任何一个带电即可跳闸，第一套电气量保护通过第一个跳闸线圈跳开500KV断路器，第二套电气量保护通过第二个跳闸线圈跳开500KV断路器，非电气量保护通过两个跳闸线圈跳开500KV断路器。
二、发电机保护原理简介1、100％定子接地保护发电机靠近中性点侧发生接地故障时，中性点侧的三次谐波分量将减小而机端侧的三次谐波分量将增大。
本保护判据使用发电机三次谐波零序电压，3U0由机端PT的开口三角形绕组测量得到，经过数字滤波后的三次谐波分量形成保护判据。
本保护动作于信号。
保护自动投入条件：发电机正序电压U1>80V（二次侧）且有功功率P>40%.保护动作条件：3U0>2V（二次侧）延时1.0S2、90％定子接地保护本保护判据使用发电机基波零序电压，3U0由机端PT的开口三角形绕组测量得到，经过数字滤波后的基波分量形成保护判据。

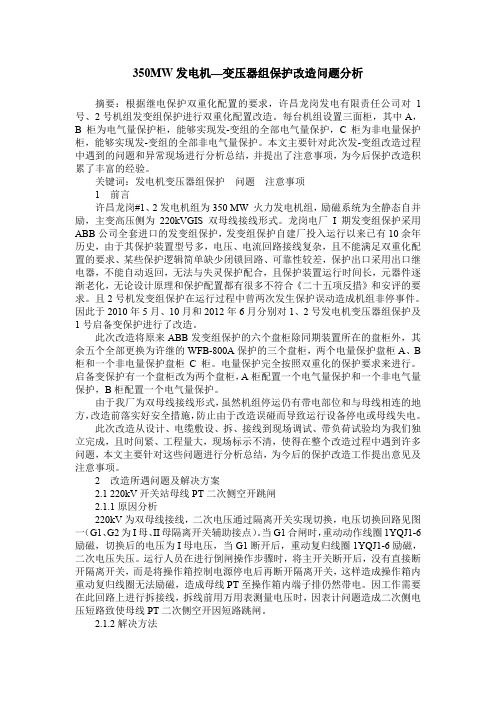

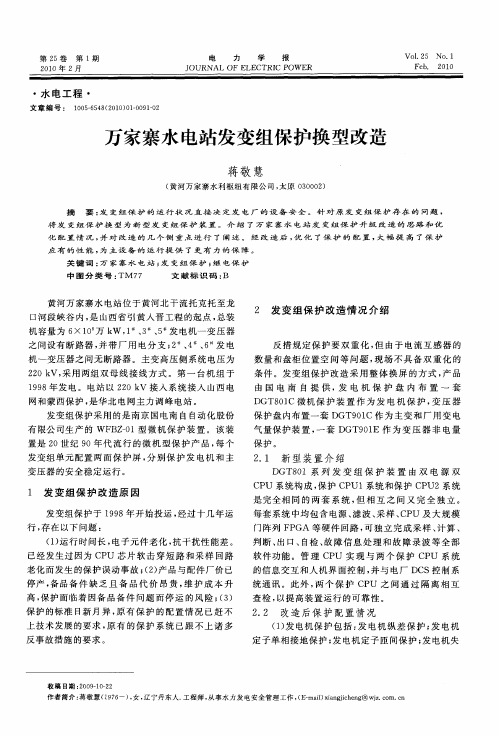

350MW发电机—变压器组保护改造问题分析摘要：根据继电保护双重化配置的要求，许昌龙岗发电有限责任公司对1号、2号机组发变组保护进行双重化配置改造。
每台机组设置三面柜，其中A，B柜为电气量保护柜，能够实现发-变组的全部电气量保护，C柜为非电量保护柜，能够实现发-变组的全部非电气量保护。
本文主要针对此次发-变组改造过程中遇到的问题和异常现场进行分析总结，并提出了注意事项，为今后保护改造积累了丰富的经验。
关键词：发电机变压器组保护问题注意事项1 前言许昌龙岗#1、2发电机组为350 MW 火力发电机组，励磁系统为全静态自并励，主变高压侧为220kVGIS双母线接线形式。
龙岗电厂I期发变组保护采用ABB公司全套进口的发变组保护，发变组保护自建厂投入运行以来已有10余年历史，由于其保护装置型号多，电压、电流回路接线复杂，且不能满足双重化配置的要求、某些保护逻辑简单缺少闭锁回路、可靠性较差，保护出口采用出口继电器，不能自动返回，无法与失灵保护配合，且保护装置运行时间长，元器件逐渐老化，无论设计原理和保护配置都有很多不符合《二十五项反措》和安评的要求。
且2号机发变组保护在运行过程中曾两次发生保护误动造成机组非停事件。
因此于2010年5月、10月和2012年6月分别对1、2号发电机变压器组保护及1号启备变保护进行了改造。
此次改造将原来ABB发变组保护的六个盘柜除同期装置所在的盘柜外，其余五个全部更换为许继的WFB-800A保护的三个盘柜，两个电量保护盘柜A、B 柜和一个非电量保护盘柜C柜。
电量保护完全按照双重化的保护要求来进行。
启备变保护有一个盘柜改为两个盘柜，A柜配置一个电气量保护和一个非电气量保护，B柜配置一个电气量保护。
由于我厂为双母线接线形式，虽然机组停运仍有带电部位和与母线相连的地方，改造前落实好安全措施，防止由于改造误碰而导致运行设备停电或母线失电。
此次改造从设计、电缆敷设、拆、接线到现场调试、带负荷试验均为我们独立完成，且时间紧、工程量大，现场标示不清，使得在整个改造过程中遇到许多问题，本文主要针对这些问题进行分析总结，为今后的保护改造工作提出意见及注意事项。

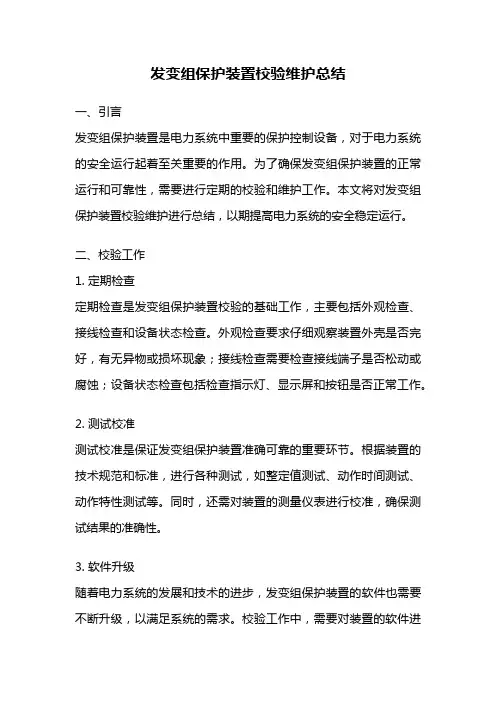

发变组保护装置校验维护总结一、引言发变组保护装置是电力系统中重要的保护控制设备，对于电力系统的安全运行起着至关重要的作用。
为了确保发变组保护装置的正常运行和可靠性，需要进行定期的校验和维护工作。
本文将对发变组保护装置校验维护进行总结，以期提高电力系统的安全稳定运行。
二、校验工作1. 定期检查定期检查是发变组保护装置校验的基础工作，主要包括外观检查、接线检查和设备状态检查。
外观检查要求仔细观察装置外壳是否完好，有无异物或损坏现象；接线检查需要检查接线端子是否松动或腐蚀；设备状态检查包括检查指示灯、显示屏和按钮是否正常工作。
2. 测试校准测试校准是保证发变组保护装置准确可靠的重要环节。
根据装置的技术规范和标准，进行各种测试，如整定值测试、动作时间测试、动作特性测试等。
同时，还需对装置的测量仪表进行校准，确保测试结果的准确性。
3. 软件升级随着电力系统的发展和技术的进步，发变组保护装置的软件也需要不断升级，以满足系统的需求。
校验工作中，需要对装置的软件进行检查，并及时进行升级，以提高装置的功能和性能。
三、维护工作1. 清洁维护保持发变组保护装置的清洁是维护工作的基本要求。
定期清洁装置的外壳和内部组件，防止灰尘和湿气对装置产生不良影响。
同时，要注意清洁时使用合适的工具和方法，避免对装置造成损坏。
2. 紧固维护发变组保护装置中存在大量的接线和连接件，需要定期进行紧固维护，防止由于松动引起的故障。
维护时应仔细检查各个连接件的紧固情况，并进行必要的调整和固定。
3. 防护维护发变组保护装置通常安装在机房或变电所内，需要保护装置免受灰尘、湿气、腐蚀等环境因素的侵害。
维护工作中，应及时检查防护措施的有效性，并进行必要的修复和更换。
四、总结通过对发变组保护装置的定期校验和维护工作，可以确保其正常运行和可靠性。
校验工作包括定期检查、测试校准和软件升级，维护工作包括清洁维护、紧固维护和防护维护。
这些工作的完成将提高电力系统的安全稳定运行，保护设备和人员的安全。
大唐阳城发电有限责任公司DA TANG YANGCHENG POWER GENERA TING CQ.,LTD发电部电气专业资料编号：FDDQ200905日期：2009年09月20日■技术资料□运行分析□临时措施□补充运行规定主题：发变组保护说明一、概述1、发变组保护压板分为“保护动作出口”压板与“保护动作对象”压板。
2、“保护动作出口”压板实现该项保护的投退，给上“保护动作出口”压板投入该项保护，打开“保护动作出口”压板退出该项保护，每面保护柜下面三列压板为“保护动作出口”压板。
3、“保护动作对象”压板是指保护动作以后作用的对象，每面保护柜上面两列压板为“保护动作对象压板。
4、发变组保护的动作对象反映了发变组保护动作的结果，可以总结为跳机、解列、灭磁、切换厂用电。
⏹快关主汽门压板实现跳机功能；⏹500KV断路器跳闸压板、厂变进线断路器跳闸压板实现解列功能；⏹A VR跳闸压板实现灭磁功能；⏹启动厂变厂用段快切压板实现厂用段快切装置的启动最终实现切换厂用电。
5、每项保护的具体动作对象在跳闸矩阵中设置，如果某项保护的动作结果为跳机、解列、灭磁、切换厂用电，这种动作结果可简述为全停。
6、500KV断路器有两个跳闸线圈，任何一个带电即可跳闸，第一套电气量保护通过第一个跳闸线圈跳开500KV断路器，第二套电气量保护通过第二个跳闸线圈跳开500KV断路器，非电气量保护通过两个跳闸线圈跳开500KV断路器。
二、发电机保护原理简介1、100％定子接地保护发电机靠近中性点侧发生接地故障时，中性点侧的三次谐波分量将减小而机端侧的三次谐波分量将增大。
本保护判据使用发电机三次谐波零序电压，3U0由机端PT的开口三角形绕组测量得到，经过数字滤波后的三次谐波分量形成保护判据。
本保护动作于信号。
保护自动投入条件：发电机正序电压U1>80V（二次侧）且有功功率P>40%.保护动作条件：3U0>2V（二次侧）延时1.0S2、90％定子接地保护本保护判据使用发电机基波零序电压，3U0由机端PT的开口三角形绕组测量得到，经过数字滤波后的基波分量形成保护判据。

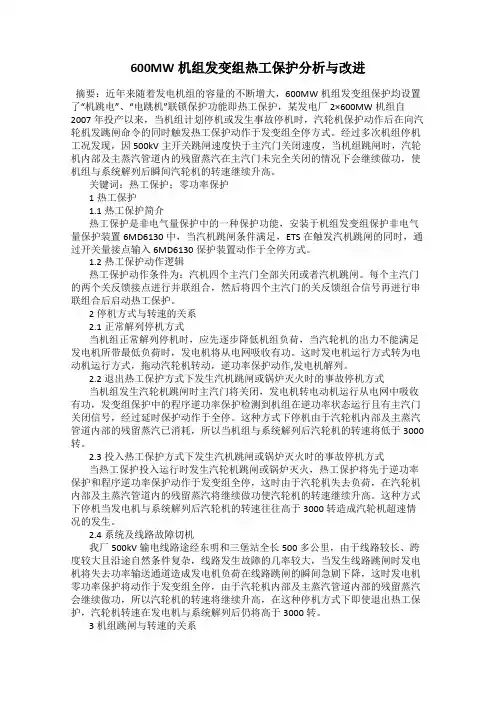

600MW机组发变组热工保护分析与改进摘要：近年来随着发电机组的容量的不断增大，600MW机组发变组保护均设置了“机跳电”、“电跳机”联锁保护功能即热工保护，某发电厂2×600MW机组自2007年投产以来，当机组计划停机或发生事故停机时，汽轮机保护动作后在向汽轮机发跳闸命令的同时触发热工保护动作于发变组全停方式。
经过多次机组停机工况发现，因500kV主开关跳闸速度快于主汽门关闭速度，当机组跳闸时，汽轮机内部及主蒸汽管道内的残留蒸汽在主汽门未完全关闭的情况下会继续做功，使机组与系统解列后瞬间汽轮机的转速继续升高。
关键词：热工保护；零功率保护1热工保护1.1热工保护简介热工保护是非电气量保护中的一种保护功能，安装于机组发变组保护非电气量保护装置6MD6130中，当汽机跳闸条件满足，ETS在触发汽机跳闸的同时，通过开关量接点输入6MD6130保护装置动作于全停方式。
1.2热工保护动作逻辑热工保护动作条件为：汽机四个主汽门全部关闭或者汽机跳闸。
每个主汽门的两个关反馈接点进行并联组合，然后将四个主汽门的关反馈组合信号再进行串联组合后启动热工保护。
2停机方式与转速的关系2.1正常解列停机方式当机组正常解列停机时，应先逐步降低机组负荷，当汽轮机的出力不能满足发电机所带最低负荷时，发电机将从电网吸收有功。
这时发电机运行方式转为电动机运行方式，拖动汽轮机转动，逆功率保护动作,发电机解列。
2.2退出热工保护方式下发生汽机跳闸或锅炉灭火时的事故停机方式当机组发生汽轮机跳闸时主汽门将关闭，发电机转电动机运行从电网中吸收有功，发变组保护中的程序逆功率保护检测到机组在逆功率状态运行且有主汽门关闭信号，经过延时保护动作于全停。
这种方式下停机由于汽轮机内部及主蒸汽管道内部的残留蒸汽已消耗，所以当机组与系统解列后汽轮机的转速将低于3000转。
2.3投入热工保护方式下发生汽机跳闸或锅炉灭火时的事故停机方式当热工保护投入运行时发生汽轮机跳闸或锅炉灭火，热工保护将先于逆功率保护和程序逆功率保护动作于发变组全停，这时由于汽轮机失去负荷，在汽轮机内部及主蒸汽管道内的残留蒸汽将继续做功使汽轮机的转速继续升高。

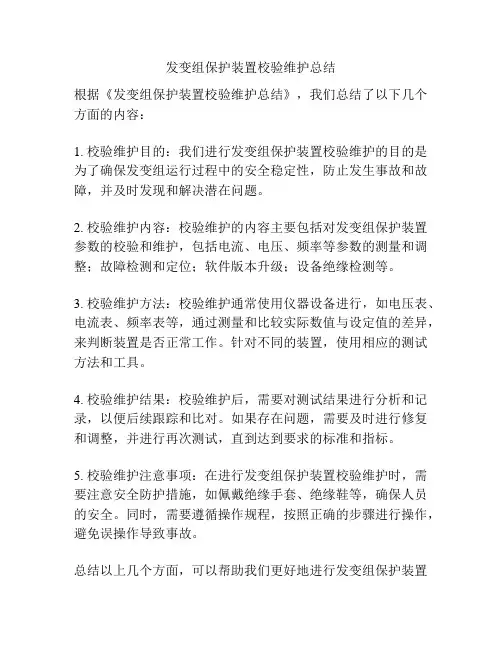

发变组保护装置校验维护总结根据《发变组保护装置校验维护总结》，我们总结了以下几个方面的内容：1. 校验维护目的：我们进行发变组保护装置校验维护的目的是为了确保发变组运行过程中的安全稳定性，防止发生事故和故障，并及时发现和解决潜在问题。
2. 校验维护内容：校验维护的内容主要包括对发变组保护装置参数的校验和维护，包括电流、电压、频率等参数的测量和调整；故障检测和定位；软件版本升级；设备绝缘检测等。
3. 校验维护方法：校验维护通常使用仪器设备进行，如电压表、电流表、频率表等，通过测量和比较实际数值与设定值的差异，来判断装置是否正常工作。
针对不同的装置，使用相应的测试方法和工具。
4. 校验维护结果：校验维护后，需要对测试结果进行分析和记录，以便后续跟踪和比对。
如果存在问题，需要及时进行修复和调整，并进行再次测试，直到达到要求的标准和指标。
5. 校验维护注意事项：在进行发变组保护装置校验维护时，需要注意安全防护措施，如佩戴绝缘手套、绝缘鞋等，确保人员的安全。
同时，需要遵循操作规程，按照正确的步骤进行操作，避免误操作导致事故。
总结以上几个方面，可以帮助我们更好地进行发变组保护装置校验维护工作，保障电力系统的安全稳定运行。
6. 校验维护周期：校验维护的周期可以根据装置的使用情况和要求来确定，一般建议每年进行一次全面的校验维护，并根据实际情况进行定期巡检和维护。
7. 检测记录和报告：在进行发变组保护装置校验维护时，需要详细记录测试过程、结果和维护情况，做好相关的报告，以备后续参考和分析。
这些记录和报告对于日后的维护工作、故障排查和系统改造等都有重要的参考作用。
8. 故障处理和优化建议：在进行发变组保护装置校验维护时，如果发现装置存在故障或性能不佳的问题，需要及时进行修复和调整，并提出相应的优化建议。
这些建议可以涉及装置的参数调整、设备的更换升级、保护策略的优化等方面，以提高装置的可靠性和性能。
9. 人员培训和技能提升：为了能够正确进行发变组保护装置校验维护工作，需要确保相关人员具备足够的专业知识和技能。

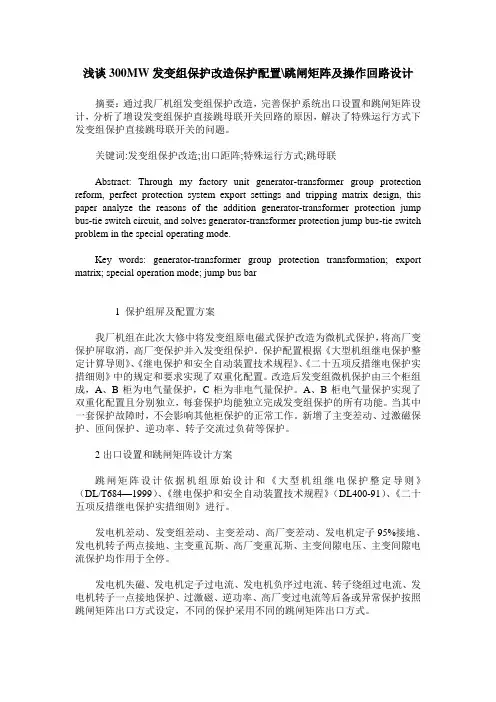

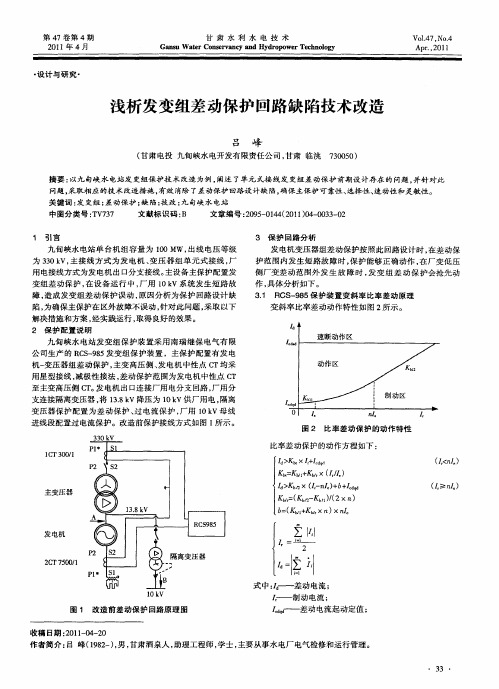

浅谈300MW发变组保护改造保护配置\跳闸矩阵及操作回路设计摘要：通过我厂机组发变组保护改造，完善保护系统出口设置和跳闸矩阵设计，分析了增设发变组保护直接跳母联开关回路的原因，解决了特殊运行方式下发变组保护直接跳母联开关的问题。
关键词:发变组保护改造;出口距阵;特殊运行方式;跳母联Abstract: Through my factory unit generator-transformer group protection reform, perfect protection system export settings and tripping matrix design, this paper analyze the reasons of the addition generator-transformer protection jump bus-tie switch circuit, and solves generator-transformer protection jump bus-tie switch problem in the special operating mode.Key words: generator-transformer group protection transformation; export matrix; special operation mode; jump bus bar1 保护组屏及配置方案我厂机组在此次大修中将发变组原电磁式保护改造为微机式保护，将高厂变保护屏取消，高厂变保护并入发变组保护。
保护配置根据《大型机组继电保护整定计算导则》、《继电保护和安全自动装置技术规程》、《二十五项反措继电保护实措细则》中的规定和要求实现了双重化配置。
改造后发变组微机保护由三个柜组成，A、B柜为电气量保护，C柜为非电气量保护。
A、B柜电气量保护实现了双重化配置且分别独立，每套保护均能独立完成发变组保护的所有功能。
