土方方格网计算公式.ppt

方格网土方计算公式推导：1、两点开挖工程量计算公式：如上图示：d=A*h2/(h1+h2); e=A*h3/(h3+h4); S1=d*h2/2; S2=e*h3/2S0=(d+e)/2*(h2+h3)/2/2根据拟柱体体积计算公式：V=B/6*(S1+4*S0+S2)将上面已知数代入公式可得：V=B/6*{A*h2/(h1+h2)*h2/2+4*[A*h2/(h1+h2)+A*h3/(h3+h4)]/2*(h2+h3)/2/2+h3*A*h3/(h3+h4)/2}=A*B/6*{h2*h2/(h1+h2)+ h2*(h2+h3)/(h1+h2)+ h3*(h2+h3)/(h3+h4)+h3*h3/(h3+h4)}/2=A*B/12*{(2h2^2+h2*h3)/ (h1+h2)+(2*h3^2+h2*h3)/(h3+h4)}2、三点开挖的挖方量计算公式：由图分解可得，挖方体积=v1+v2-(v3-v4),由拟柱体体积计算公式可以得出：V1={A*(h3+h4)/2+4*A/2*(h3+h2+h2+h4)/4}*B/6=A*B/12*{h3+h4+2*h2+h3+h4}=A*B*(h2+h3+h4)/6V2、V3、V4分别按四棱锥、三棱锥、三棱锥体积计算公式进行计算（体积=底面积*高/3）V2= [√(A^2+B^2)]*1/2*1/3*[√(A^2+B^2)]*(h2+h4)/2= (A^2+B^2)*(h2+h4) /12V3=A*B/2/3*h1=A*B*h1/6V4=h1/3*(B*h1/(h1+h4)*A*h1/(h1+h2)/2=A*B/6*h1^3/(h1+h2)/(h1+h4)V=V1+V2-V3+V4= A*B*(h2+h3+h4)/6+(A^2+B^2)*(h2+h4) /6+A*B/6*h1^2/(h1+h2)/(h1+h4)- A*B*h1/6= A*B /6*[ h2+h3+h4-h1+h1^3/(h1+h2)/(h1+h4)] +(A^2+B^2)*(h2+h4) /123、不机邻两点回填方量计算公式推导：如图示：从h1和h3处将图形分成平面为两个直角三角形体：h4侧的体积公式如下：Vh4=V1+V3-V2根据锥体体积公式：底面积*高/3可得V1=(h1+h3)/2*[√(A^2+B^2)] /3*[√(A^2+B^2)]/2=(h1+h3)*(A^2+B^2) /12 V2=A*B/2*h4/3= A*B*h4/6V3= h4/3*(B*h4/(h4+h1)*A*h4/(h4+h3)/2=A*B/6*h4^3/(h4+h1)/(h4+h3) V=(h1+h3)*(A^2+B^2) /12- A*B*h4/6+ A*B/6*h4^3/(h4+h1)/(h4+h3)= A*B/6*[h4^3/(h4+h1)/(h4+h3)-h4]+ (h1+h3)*(A^2+B^2) /12h2侧的体积公式推导方法h4侧的体积公式：Vh2=A*B/6*[h2^3/(h2+h1)/(h2+h3)-h2]+ (h1+h3)*(A^2+B^2) /12V=Vh2+Vh4=A*B/6*[h2^3/(h2+h1)/(h2+h3)-h2]+ (h1+h3)*(A^2+B^2) /12+ A*B/6*[h4^3/(h4+h1)/(h4+h3)-h4]+ (h1+h3)*(A^2+B^2) /12= A*B/6*[ h2^3/(h2+h1)/(h2+h3) + h4^3/(h4+h1)/(h4+h3) -h2-h4]+ (h1+h3)*(A^2+B^2) /6。

11.2.1方格网法土方计算
方格网法土方计算适用于地形变化比较平缓的地形情况，用于计算场地平整的土方量计算较为精确。

具体做法如下：
首先建立地形的坐标方格网，方格网的一边与地形等高线或场地坐标网平行，大小根据地形变化的复杂程序和设计要求的精度确定，边长一般常采用20m×20m或40m×40m（地形平坦、机械化施工时也可采用100m×100m）。

然后求出方格各个角点的自然标高、设计标高以及施工高程。

计算零点位置，在每相邻的填方点和挖方点之间总存在一个零点，零点的确定方法如下：
说明：
X t：零点据填方角顶的距离；X w：零点据挖方角顶的距离
h t：填方高度；h w：挖方高度；a：方格边长
连接每个方格上的相邻两个零点，根据零线将方格划分的情况，采用相应公式来计算，如表11-2所示。

汇总，分别将填方区、挖方区所有土方汇总，得到填、挖土方总量。

说明：
a：方格边长（m）
h1、h2、h3、h4：方格网角点的施工高度，正值代表填方，负值代表挖方V+、V-：填方（或挖方）的体积（m3）。

方格网土方计算公式
11.2.1 方格网法土方计算
方格网法土方计算适用于地形变化比较平缓的地形情况，用于计算场地平整的土方量计算较为精确。

具体做法如下:
首先建立地形的坐标方格网，方格网的一边与地形等高线或场地坐标网平行，大小根据地形变化的复杂程序和设计要求的精度确定，边长一般常采用20m×20m 或40m×40m(地形平坦、机械化施工时也可采用100m×100m)。

然后求出方格各个角点的自然标高、设计标高以及施工高程。

计算零点位置，在每相邻的填方点和挖方点之间总存在一个零点，零点的确定方法如下:
说明:
X:零点据填方角顶的距离;X:零点据挖方角顶的距离 tw
h:填方高度;h:挖方高度;a:方格边长 tw
连接每个方格上的相邻两个零点，根据零线将方格划分的情况，采用相应公式来计算，如表 11-2所示。

汇总，分别将填方区、挖方区所有土方汇总，得到填、挖土方总量。

四个角点全填方(或全挖方)
一个角点填方(或挖方)，另外三个角点挖方(或填方)
一侧两个角点填方(或挖方)，另一侧两个角点挖方(或填方)
相对两个角点填方(或挖方)，另外相对两个角点挖方(或填方)
表 11-2 方格网法土方计算公式说明:
a:方格边长(m)
h、h、h、h:方格网角点的施工高度，正值代表填方，负值代表挖方 12343V、V-:填方(或挖方)的体积(m) +。

fl］点编、 ?/ % 1血锲+0^0Zi=3%o4^ 65地伺菲窟/、设讣标髙】r0 392 +0 023 小 94 -0 556 理如建筑工程技术土方量（方格网）计算、方格网识图：方格网图由设计单位（一般在1: 500的地形图上）将场地划分为边长a=10〜40m 的若干方格,与测 量的纵横坐标相对应，在各方格角点规定的位置上标注角点的自然地面标高 （H ）和设计标高（Hn ）,如图 1-3所示.图1-3 方格网法计算土方工程量图场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量； ③ 争取在场区内挖填平衡，降低运输费; ④ 有一定泄水坡度，满足排水要求.43 6343 67*17^043 73 4-1 34 43 81-27000*11700+ U6ODL0-0 4043 65 +0.97+Q 71+ 044 151342.58 4^5543 67歸73⑤场地设计标高一般在设计文件上规定，如无规定：A. 小型场地——挖填平衡法；B. 大型场地一一最佳平面设计法（用最小二乘法，使挖填平衡且总土方量最小）。

1、初步标高（按挖填平衡），也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=（刀 H1+2E H2+3E H3+迟 H4）/4MH1———个方格所仅有角点的标高；H2 H3 H4——分别为两个、三个、四个方格共用角点的标高 .M——方格个数.2. 地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整 .按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为：Hn = H0 ± Li②双向排水时，各方格角点设计标高为：Hn = H0 土 Lx ix ± L yi y3. 计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度•各方格角点的施工高度按下式计算：h n = H n-H式中hn——角点施工高度即填挖高度（以“ +”为填，“-”为挖），mn------方格的角点编号（自然数列1，2, 3，…，n）.Hn --- 角点设计高程，H——角点原地面高程.4. 计算“零点”位置，确定零线方格边线一端施工高程为“ +” ,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”（如图1-4所示）.图1-4 零点位置零点位置按下式计算:工=式中 x1、x2——角点至零点的距离，m；hl、h2 ――相邻两角点的施工高度（均用绝对值）,m ； a —方格网的边长，m.5. 计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量表1-3常用方格网点计算公式6. 边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。

一、读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡)，也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ±Li②双向排水时，各方格角点设计标高为：Hn = H0± Lx ix± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3 常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。

方格网计算步骤及方法1．方格网法方格网法常用方格网计算公式横截面计算步骤及方法图示计算步骤方法适用范围1．划方格网根据地形图划分方格网，尽量使其与测量或施工坐标网重合，方格一般采用20m×20m~40m×40m，将相应设计标高和自然地面标高分别标注在方格点的右上角和右下角，求出各点的施工高度(挖或填)，填在方格网左上角，挖方为(+)，填方为(-)。

2．计算零点位置计算确定方格网中两端角点施工高度符号不同的方格边上零点位置，标于方格网上，联接零点，即得填方与挖方区的分界线。

零点的位置按下式计算，见图(a)：；式中、——角点至零点的距离 m；、——相邻两角点的高程 m，均用绝对值；a——方格网的边长 m。

零点亦可采用图解法求出，如图(b)用尺在各角上标出相应比例，用尺相接，适于地形较平缓或台阶宽度较大的地段采用计算方法较为复杂，但作为平整场地土方量计算，精度较高。

与方格相交点即为零点位置。

3．计算土方工程量按方格网底面图形和下表体积计算公式，计算每个方格内的挖方或填方量。

4．汇总分别将挖方区和填方区所有方格计算土方量汇总，即得该建筑场地挖方区和填方区的总土方量。

2. 常用方格网计算公式项目图示计算公式一点填方或挖方(三角形)当时，二点填方或挖方(梯形)三点填方或挖方(五角形)四点填方或挖方(正方形)注：1）a——方格网的边长,m；b、c——零点到一角的边长,m；h1,h2,h3,h4——方格网四角点的施工高程,m，用绝对值代入；Σh——填方或挖方施工高程的总和 ,m，用绝对值代入；——挖方或填方体积,m。

2）本表公式是按各计算图形底面积乘以平均施工高程而得出的。

3. 横截面计算步骤及方法图示计算步骤方法适用范围1．划分横截面根据地形图、竖向布置图或现场检测，将要计算的场地划分为若干个横截面;; ……，使截面尽量垂直等高线或建筑物边长；截面间距可不等，一般取10 m或20 m，但最大不大于100 m.2．划横截面按比例绘制每个横截面的自然地面和设计地面的轮廓线。

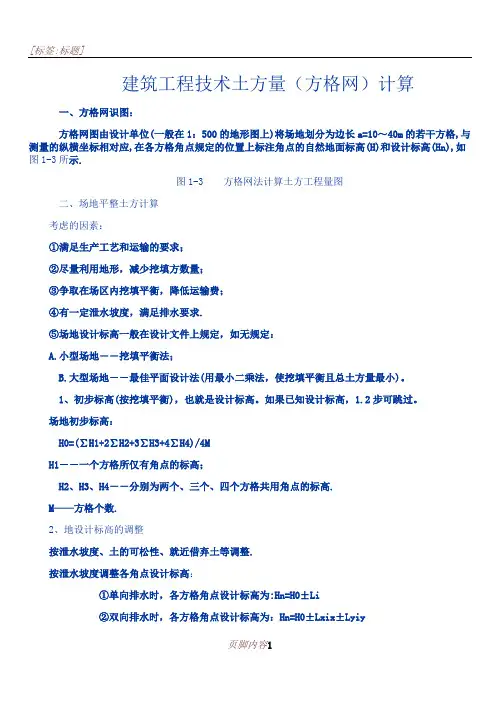

建筑工程技术土方量（方格网）计算一、方格网识图：方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：①满足生产工艺和运输的要求；②尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡)，也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为:Hn=H0±Li②双向排水时，各方格角点设计标高为：Hn=H0±Lxix±Lyiy3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中x1、x2——角点至零点的距离,m；h1、h2——相邻两角点的施工高度(均用绝对值),m；a—方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。
