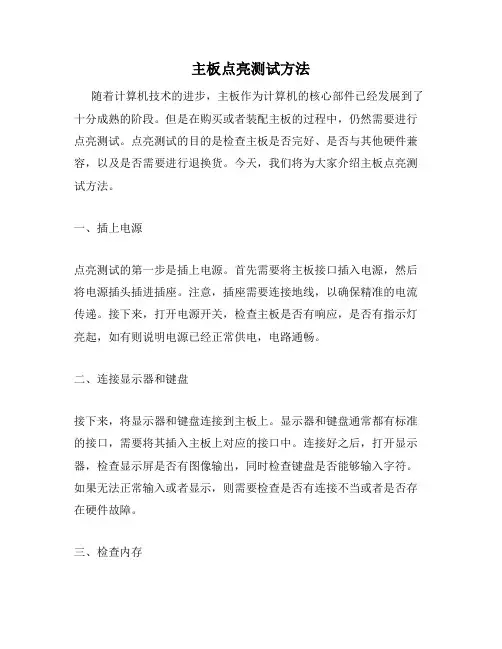

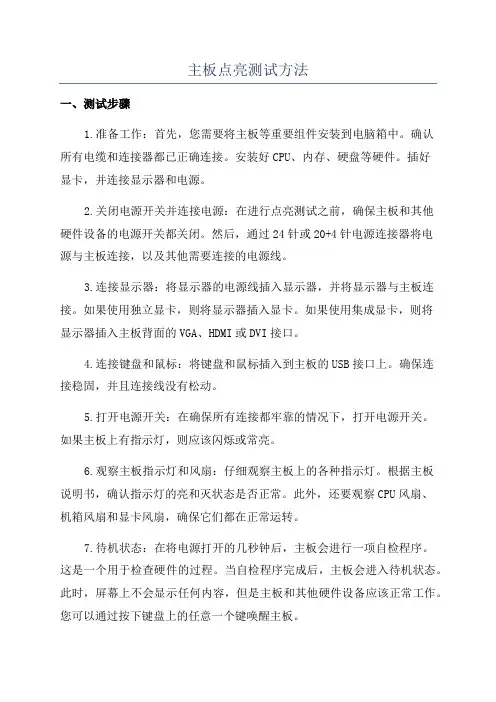

主板点亮测试方法随着计算机技术的进步,主板作为计算机的核心部件已经发展到了十分成熟的阶段。
但是在购买或者装配主板的过程中,仍然需要进行点亮测试。
点亮测试的目的是检查主板是否完好、是否与其他硬件兼容,以及是否需要进行退换货。
今天,我们将为大家介绍主板点亮测试方法。
一、插上电源点亮测试的第一步是插上电源。
首先需要将主板接口插入电源,然后将电源插头插进插座。
注意,插座需要连接地线,以确保精准的电流传递。
接下来,打开电源开关,检查主板是否有响应,是否有指示灯亮起,如有则说明电源已经正常供电,电路通畅。
二、连接显示器和键盘接下来,将显示器和键盘连接到主板上。
显示器和键盘通常都有标准的接口,需要将其插入主板上对应的接口中。
连接好之后,打开显示器,检查显示屏是否有图像输出,同时检查键盘是否能够输入字符。
如果无法正常输入或者显示,则需要检查是否有连接不当或者是否存在硬件故障。
三、检查内存内存是计算机中的关键部件之一,一般情况下不同型号或者不同品牌的内存是无法兼容的。
因此,需要先检查内存是否能够正常识别。
将内存插入主板上的对应接口中,注意对准槽位,插入时需使用力均匀、稳定,插紧到底并锁紧。
接下来,打开电脑,检查内存是否被识别并正确显示容量。
四、连接其他硬件如果需要连接其他硬件,也需要在点亮测试中进行。
例如,如果需要连接硬盘,需要将硬盘插入主板SATA接口中,并检查硬盘是否被识别。
同样,如果需要连接显卡,需要将显卡插入PCI-E接口中,并确认显卡能够正常运行。
如果需要连接其他硬件,也需要进行类似的连接和测试。
五、检查BIOS设置不同的主板有不同的BIOS设置选项,需要根据实际情况进行相应的调整。
在点亮测试中,需要进入BIOS设置界面,检查并调整BIOS设置项。
例如,检查启动顺序、检查内存频率、CPU温度等设置,确保硬件正常运行。
如果需要进行调整,需要谨慎操作,确保不会出现不可预知的情况。
六、总结点亮测试是主板使用前必须进行的测试。

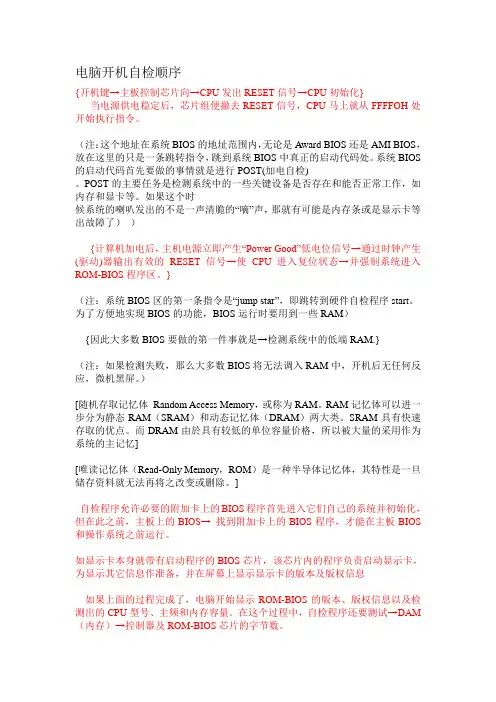

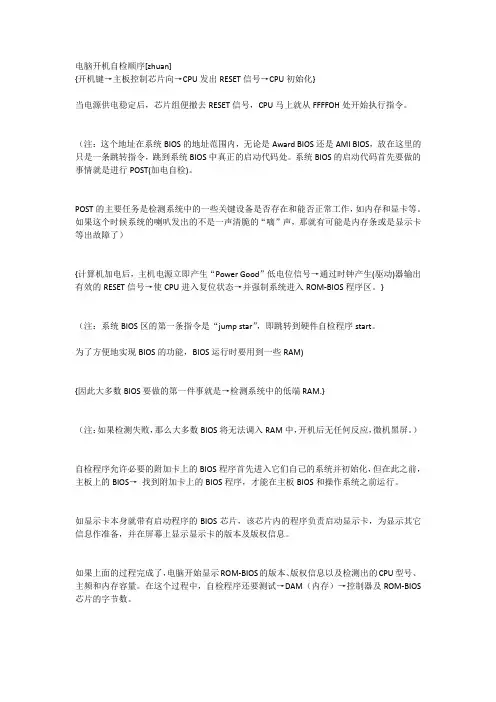

电脑开机自检顺序{开机键→主板控制芯片向→CPU发出RESET信号→CPU初始化} 当电源供电稳定后,芯片组便撤去RESET信号,CPU马上就从FFFFOH处开始执行指令。
(注:这个地址在系统BIOS的地址范围内,无论是Award BIOS还是AMI BIOS,放在这里的只是一条跳转指令,跳到系统BIOS中真正的启动代码处。
系统BIOS 的启动代码首先要做的事情就是进行POST(加电自检)。
POST的主要任务是检测系统中的一些关键设备是否存在和能否正常工作,如内存和显卡等。
如果这个时候系统的喇叭发出的不是一声清脆的“嘀”声,那就有可能是内存条或是显示卡等出故障了)){计算机加电后,主机电源立即产生“Power Good”低电位信号→通过时钟产生(驱动)器输出有效的RESET信号→使CPU进入复位状态→并强制系统进入ROM-BIOS程序区。
}(注:系统BIOS区的第一条指令是“jump star”,即跳转到硬件自检程序start。
为了方便地实现BIOS的功能,BIOS运行时要用到一些RAM){因此大多数BIOS要做的第一件事就是→检测系统中的低端RAM.}(注:如果检测失败,那么大多数BIOS将无法调入RAM中,开机后无任何反应,微机黑屏。
)[随机存取记忆体Random Access Memory,或称为RAM。
RAM记忆体可以进一步分为静态RAM(SRAM)和动态记忆体(DRAM)两大类。
SRAM具有快速存取的优点。
而DRAM由於具有较低的单位容量价格,所以被大量的采用作为系统的主记忆][唯读记忆体(Read-Only Memory,ROM)是一种半导体记忆体,其特性是一旦储存资料就无法再将之改变或删除。
]自检程序允许必要的附加卡上的BIOS程序首先进入它们自己的系统并初始化,但在此之前,主板上的BIOS→ 找到附加卡上的BIOS程序,才能在主板BIOS 和操作系统之前运行。
如显示卡本身就带有启动程序的BIOS芯片,该芯片内的程序负责启动显示卡,为显示其它信息作准备,并在屏幕上显示显示卡的版本及版权信息如果上面的过程完成了,电脑开始显示ROM-BIOS的版本、版权信息以及检测出的CPU型号、主频和内存容量。

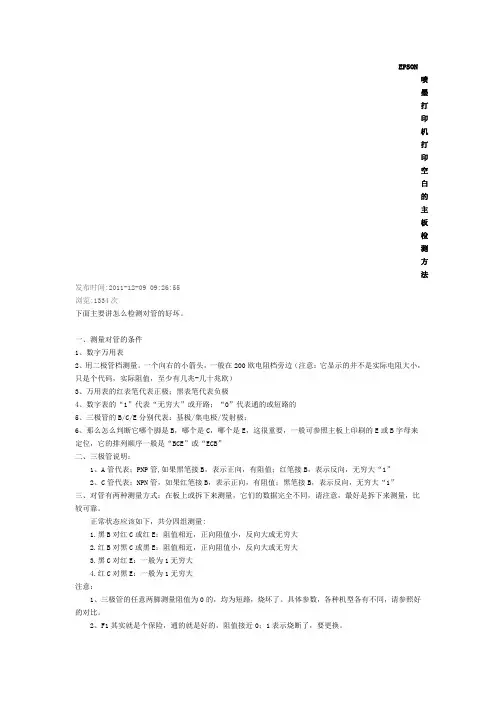

EPSON喷墨打印机打印空白的主板检测方法发布时间:2011-12-09 09:26:55浏览:1334次下面主要讲怎么检测对管的好坏。
一、测量对管的条件1、数字万用表2、用二极管档测量。
一个向右的小箭头,一般在200欧电阻档旁边(注意:它显示的并不是实际电阻大小,只是个代码,实际阻值,至少有几兆-几十兆欧)3、万用表的红表笔代表正极;黑表笔代表负极4、数字表的“1”代表“无穷大”或开路;“0”代表通的或短路的5、三极管的B/C/E分别代表:基极/集电极/发射极;6、那么怎么判断它哪个脚是B,哪个是C,哪个是E,这很重要,一般可参照主板上印刷的E或B字母来定位,它的排列顺序一般是“BCE”或“ECB”二、三极管说明:1、A管代表;PNP管,如果黑笔接B,表示正向,有阻值;红笔接B,表示反向,无穷大“1”2、C管代表;NPN管,如果红笔接B,表示正向,有阻值;黑笔接B,表示反向,无穷大“1”三、对管有两种测量方式:在板上或拆下来测量,它们的数据完全不同,请注意,最好是拆下来测量,比较可靠。
正常状态应该如下,共分四组测量:1.黑B对红C或红E:阻值相近,正向阻值小,反向大或无穷大2.红B对黑C或黑E:阻值相近,正向阻值小,反向大或无穷大3.黑C对红E:一般为1无穷大4.红C对黑E:一般为1无穷大注意:1、三极管的任意两脚测量阻值为0的,均为短路,烧坏了。
具体参数,各种机型各有不同,请参照好的对比。
2、F1其实就是个保险,通的就是好的,阻值接近0;1表示烧断了,要更换。
3、千万不要用铜线直接短路F1,会烧坏喷头以及主板的。
4、换好对管与F1后,如果板上没有其它元件烧坏的话,通电打印,喷嘴只要能喷出任何颜色的哪怕只有一条线,就说明主板OK了。
课题:《计算机主板的故障检测及故障》学科:计算机维修班级:09年级课型:理论课开课日期:2010年4月任课教师:薛红军参与议课教师:李伏霞归红妹邱正玲教学目标:知识与技能:1、熟悉计算机主板以及相关部件故障检测的常见方法。
2、掌握计算机主板诊断卡的诊断流程、主要代码以及相应的故障诊断处理方法。
过程与方法:1、通过学生回顾,教师点拨掌握计算机主板以及相关各部件故障检测的常见方法。
2、通过视频、资料及老师对主板诊断卡的功能介绍,了解、识别、诊断计算机主板的诊断流程、主要代码以及相应的故障诊断处理方法。
3、通过案例,将理论与实践互相结合,提高解决实际问题的能力。
4、通过教师启发,鼓励学生创新。
情感、态度与价值观:通过本节课的学习,增强合理利用资源的意识,并能落实应用到实际生活中。
教学重点:1、能掌握计算机主板诊断卡的诊断流程、主要代码及相应的故障诊断处理方法。
2、能够将理论运用到生活实际中,并能解决实际问题。
教学难点:将理论与实践互相结合,提高解决实际问题的能力。
教学资源:1、自制powerpoint课件。
2、计算机的主板以及相关的板卡。
教学方法:演示法、分析法、任务驱动法、讨论法教学流程:一、复习(5分钟)1、教师提问:同学们,在日常的计算机操作过程中,你会碰到哪些故障现象?(学生自由答) *故障不应重复2、教师小结。
(对,你们说的不错!那么你们是如何处理的呢?请同学们运用以前的故障检测的常见方法,来说一说?)学生指名回答3、教师归纳,出示板书:看一看闻一闻听一听摸一摸测一测4、教师小结:你们学得真好!但是这些只是经验法,有没有更加科学的诊断方法来进行计算机主板的故障检测呢?(同学回答:诊断卡)对,那么我们本节课继续学习主板诊断卡的使用和故障判别。
5、教师谈话,出示板书:计算机主板的故障检测及处理,齐读二、新授(15分钟)1、教师谈话,学生观看视频(主板诊断卡的使用)。
思考:1、诊断卡的检测顺序流程? 2、诊断卡常见的代码及故障部位?2、学生阅读资料,分组完成思考。

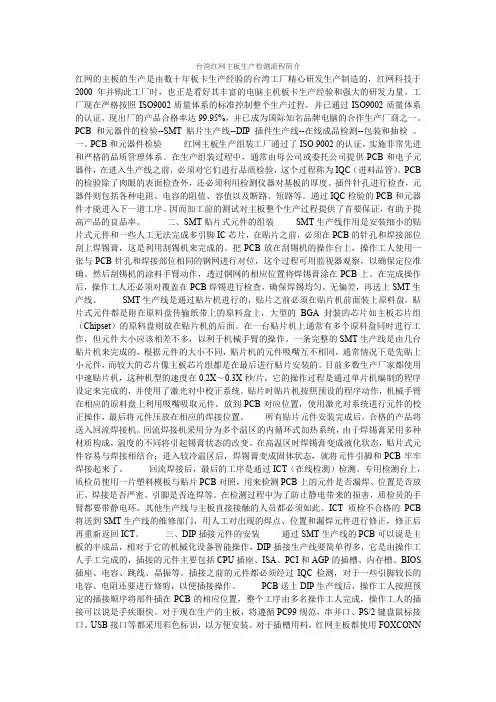

台湾红网主板生产检测流程简介红网的主板的生产是由数十年板卡生产经验的台湾工厂精心研发生产制造的,红网科技于2000年并购此工厂时,也正是看好其丰富的电脑主机板卡生产经验和强大的研发力量。
工厂现在严格按照ISO9002质量体系的标准控制整个生产过程,并已通过ISO9002质量体系的认证,现出厂的产品合格率达99.95%,并已成为国际知名品牌电脑的合作生产厂商之一。
PCB和元器件的检验--SMT贴片生产线--DIP插件生产线--在线成品检测--包装和抽检。
一、PCB和元器件检验红网主板生产组装工厂通过了ISO 9002的认证,实施非常先进和严格的品质管理体系。
在生产组装过程中,通常由母公司或委托公司提供PCB和电子元器件,在进入生产线之前,必须对它们进行品质检验,这个过程称为IQC(进料品管)。
PCB 的检验除了肉眼的表面检查外,还必须利用检测仪器对基板的厚度、插件针孔进行检查,元器件则包括各种电阻、电容的阻值、容值以及断路、短路等。
通过IQC检验的PCB和元器件才能进入下一道工序。
因而加工前的测试对主板整个生产过程提供了首要保证,有助于提高产品的良品率。
二、SMT贴片式元件的组装SMT生产线作用是安装细小的贴片式元件和一些人工无法完成多引脚IC芯片,在贴片之前,必须在PCB的针孔和焊接部位刮上焊锡膏,这是利用刮锡机来完成的。
把PCB放在刮锡机的操作台上,操作工人使用一张与PCB针孔和焊接部位相同的钢网进行对位,这个过程可用监视器观察,以确保定位准确。
然后刮锡机的涂料手臂动作,透过钢网的相应位置将焊锡膏涂在PCB上。
在完成操作后,操作工人还必须对覆盖在PCB焊锡进行检查,确保焊锡均匀、无偏差,再送上SMT生产线。
SMT生产线是通过贴片机进行的,贴片之前必须在贴片机前面装上原料盘,贴片式元件都是附在原料盘传输纸带上的原料盒上,大型的BGA封装的芯片如主板芯片组(Chipset)的原料盘则放在贴片机的后面。
http://www.6113前 言非常感谢您选择奇冠公司的电脑故障诊断卡、电脑稳定性与故障诊断二合一卡系列产品,如果您有什么疑问,请登陆我司网站查询详情解答;您还可以将具体问题发E‐mail 到p678@,我们会及时回复您。
感谢您的信赖和支持!本用户手册第一部分主要对我司生产的新一代及准确王电脑故障诊断卡的特点、外观及使用方法做了简单介绍,并对目前主流三个BIOS制造商的POST代码做了详细说明和一些简单的排错处理方法,最后,列表说明了新一代及准确王诊断卡显示特有字符“no”时的处理方法。
第二部分着重介绍电脑稳定性与故障诊断二合一卡(本手册下简称“二合一卡”)的特点及使用方法。
二合一卡采用大规模IC集成模块,结构紧凑,稳定可靠,确保产品品质符合高标准要求。
内部资源更丰富,抗干扰性能更优越,自身故障率极低。
无须用户安装软件,软件全部内置,我们将前沿科技与使用者行为科学相结合,进行了人性化功能设计,使用非常方便。
它是一款高性能卡,即能对电脑故障诊断,又可对其稳定性测试。
功能二卡合一,方便适用。
本公司是一家专业研发、生产诊断卡的企业,生产的新一代、准确王、及二合一卡系列产品已获CE认证并受中国国家专利保护(专利号:03126857.9),侵权必究。
我公司已不再生产传统诊断卡,请广大用户在购买时认准“奇冠”字样商标及防伪标识。
本用户手册所提到的产品规格及资讯仅供参考,实际内容亦会随时更新,恕不另行通知。
如果您要了解最新产品资讯,请访问我公司网站。
欢迎访问广州奇冠电子公司网目 录第一部分:电脑故障诊断卡详细说明 (1)一、注意事项 (1)二、产品简介 (1)三、功能特点 (2)四、型号特征 (3)五、操作流程 (4)六、用户必读 (5)七、十六进制字符及本卡独有的特殊字符表 (9)八、POST代码含义表 (9)1. AMI BIOS (9)2. Award BIOS (16)3. Phoenix BIOS和Tandy 3000 BIOS (20)九、声音代码含义表 (25)十、常见问题及解决 (26)第二部分:二合一卡说明 (29)一、二合一卡部件介绍 (29)(1)二合一卡部件图(以MKCP6为例) (29)(2)主板连线图 (30)二、二合一卡与诊断卡的区别与功能特点 (30)三、二合一卡指示灯含义 (31)四、测试状态说明 (32)五、注意事项 (32)第一部分:电脑故障诊断卡详细说明 一、注意事项注意:只可按本说明书或在本产品能承受的保护范围内使用本系列产品;本产品安全等级符合IEC 61010-1(2001)、EN 61010-1(2001)标准,并已获国际CE认证。

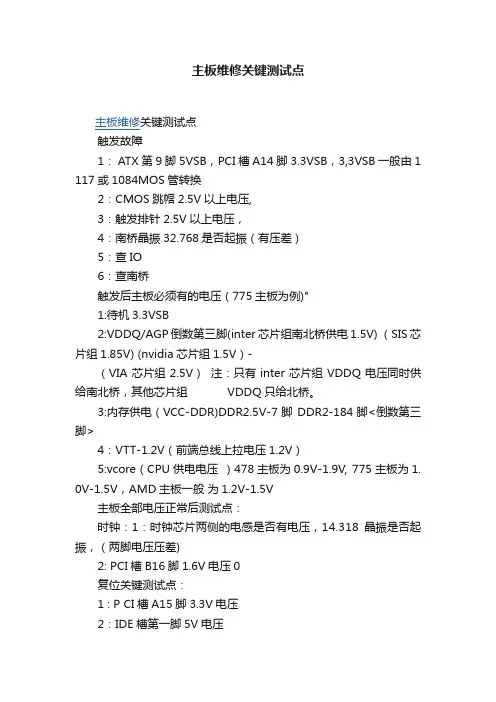

主板维修关键测试点主板维修关键测试点触发故障1: ATX第9脚5VSB,PCI槽A14脚3.3VSB,3,3VSB 一般由1 117或1084MOS管转换2:CMOS跳帽2.5V以上电压,3:触发排针2.5V以上电压,4:南桥晶振32.768是否起振(有压差)5:查IO6:查南桥触发后主板必须有的电压(775主板为例)"1:待机3.3VSB2:VDDQ/AGP倒数第三脚(inter芯片组南北桥供电1.5V) (SIS芯片组1.85V) (nvidia芯片组1.5V)-(VIA芯片组2.5V)注:只有inter芯片组VDDQ电压同时供给南北桥,其他芯片组 VDDQ只给北桥。
3:内存供电(VCC-DDR)DDR2.5V-7脚DDR2-184脚<倒数第三脚>4:VTT-1.2V(前端总线上拉电压1.2V)5:vcore(CPU供电电压)478主板为0.9V-1.9V, 775主板为1. 0V-1.5V,AMD主板一般为1.2V-1.5V主板全部电压正常后测试点:时钟:1:时钟芯片两侧的电感是否有电压,14.318晶振是否起振,(两脚电压压差)2: PCI槽B16脚1.6V电压0复位关键测试点:1 : P CI槽A15脚3.3V电压2:IDE槽第一脚5V电压3:BIOS芯片倒数第二脚3.3V4:CPU假负载PG信号2.5V电压5:短接复位排针,同时测PG信号测试点是否有高到底电压跳变电压时钟复位全部正常后测试点:1:上CPU假负载测AD线对地值2:南北桥总线对地值3:PCI总线对地值4:涮BIOS1.打PCI A14的阻值,对地小于80欧为南桥坏。
2.待机时,南桥烫手,为桥坏。
(排除AGP供电管损坏。
)3.南桥周围的滤波电容对地短路,为桥坏。
B中间两根数据线的对地阻值,正常为600左右,如对地为0,为桥坏。
5 .CMOS跳线中间脚对地短路。
为桥坏。
6.1117中间脚有3.3VSB。
主板引导程序了解引导顺序和启动设置在计算机中,主板引导程序(BIOS、UEFI)是一段位于主板固态芯片上的软件,其作用是告诉计算机系统如何引导操作系统。
主板引导程序可以了解引导顺序,并且还可以对启动设置进行配置。
本文将介绍主板引导程序的功能,说明引导顺序和启动设置的相关知识。
一、主板引导程序的功能主板引导程序是计算机系统的重要组成部分,它主要具有以下功能:1. 引导加载操作系统:主板引导程序负责在计算机启动时加载操作系统,并将控制权交给操作系统,从而让计算机正常运行。
2. 设备初始化:主板引导程序负责初始化计算机的硬件设备,包括处理器、内存、硬盘等,保证计算机能够正常工作。
3. 发送错误提示:主板引导程序能够检测计算机系统中的错误,并向用户发送错误提示信息,帮助用户解决问题。
4. 设置启动项:主板引导程序可以配置引导顺序,选择不同的启动设备,从而启动不同的操作系统或工具。
二、了解引导顺序引导顺序决定了计算机在启动时会先从哪个设备加载操作系统。
常见的引导设备包括硬盘、光盘和USB设备等。
主板引导程序一般提供多种引导顺序的选择,并默认按照一定顺序进行引导。
用户可以根据自己的需求,设置不同的引导顺序。
了解引导顺序的方法如下:1. 进入主板引导程序设置界面:在计算机启动时,按下指定的键(通常是Del或F2键)可以进入主板引导程序的设置界面。
2. 导航到引导选项:在设置界面中,导航到引导选项或启动选项的菜单。
具体名称可能会因不同的主板而异。
3. 设置引导顺序:在引导选项菜单中,选择正确的启动设备,并将其排在所需的顺序前面。
4. 保存并退出设置界面:在设置完成后,按照指示将设置保存并退出设置界面。
三、配置启动设置除了引导顺序,主板引导程序还提供其他的启动设置,包括以下内容:1. 启动模式:主板引导程序支持不同的启动模式,包括传统的Legacy启动模式和新型的UEFI启动模式。
用户可以根据自己的需求选择合适的启动模式。
