设计说明书一零件的分析(一)零件的作用此轴承套是机械加工中常见的一种零件,在各类机器中应用很广泛,主要起支撑或导向作用。
(二)零件的工艺分析此轴承套的主要加工表面为外圆表面和内孔表面,主要的技术要求为:表面粗糙度要求,尺寸精度要求,位置精度要求。
具体分析如下:1.Φ34js7mm的外圆表面。
表面粗糙度Ra=6.3um,尺寸精度为Φ34±0.0125mm,此外圆相对于轴心线的圆跳动公差为0.01mm2.Φ22H7mm的内孔。
此内孔主要工作表面,粗糙度要求较高为Ra=1.6um,尺寸精度为Φ220021 .0mm。
3.Φ42mm的左端面与轴心线的垂直度公差为0.01mm。
4.Φ4mm孔等次要加工表面及内孔。
工艺规程设计(一)确定毛坯的制造形式零件材料为ZQSn6-6-3,因为轴承套在工作时主要起支撑轴承的作用,考虑到机器工作的连续性要求及零件的粗糙度、尺寸精度要求较高,所以选用热轧圆棒料作为毛坯。
(二) 基准的选择1. 粗基准的选择对于这种一般的零件而言,选择毛坯外圆作为粗基准即可。
2. 精基准的选择精基准的选择是相对于粗基准而言的。
对于此轴承套精基准的选择主要考虑到左端面与轴心线的垂直度要求、Φ34js7mm 的外圆与轴心线的圆跳动要求以及外圆和内孔的尺寸精度要求。
所以在加工外圆时用左端面和内孔作为精基准,用心轴定位,两顶尖装夹即可。
加工内孔时用已加工过的外圆表面作为精基准即可保证内孔的尺寸精度要求。
(三) 制定工艺路线工序一:按上工艺草图车至尺寸,6个零件同时加工,尺寸均相同; 工序二:用软卡爪夹住Φ42mm 外圆,找正钻孔Φ20.5mm 成单件: 工序三:1.用软卡爪夹住Φ35mm 外圆2.车左端面,取总长40mm 至尺寸3.车孔Φ2212.008.0--mm4.车内槽Φ24mmx16mm 至尺寸5.铰孔Φ22H7mm 至尺寸6.倒角工序四:1.工件套心轴,装夹于两顶尖之间 2.车Φ34js7mm 至尺寸 3.车阶台平面6至尺寸 4.倒角工序五:以端面和孔定位,钻Φ4mm孔工序六:检验入库(四)机械加工余量、工序尺寸及毛坯尺寸的确定此轴承套的材料为ZQSn6-6-3,零件的最大径向尺寸为42mm,查《工艺手册》得,机械单边加工余量1.5。
1.轴套类零件这类零件一般有轴、衬套等零件,在视图表达时,只要画出一个基本视图再加上适当的断面图和尺寸标注,就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图,轴线一般按水平放置进行投影,最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11(见A-A断面)等。
这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时,两端用顶针顶住轴的中心孔)统一起来了。
而长度方向的基准常选用重要的端面、接触面(轴肩)或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩,被选为长度方向的主要尺寸基准,由此注出13、28、1.5和26.5等尺寸;再以右轴端为长度方向的辅助基,从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状,一般有端盖、阀盖、齿轮等零件,它们的主要结构大体上有回转体,通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时,一般选择过对称面或回转轴线的剖视图作主视图,同时还需增加适当的其它视图(如左视图、右视图或俯视图)把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图,以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时,通常选用通过轴孔的轴线作为径向尺寸基准,长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变,在选择主视图时,主要考虑工作位置和形状特征。
对其它视图的选择,常常需要两个或两个以上的基本视图,并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说,右视图是没有必要的,而对于T字形肋,采用剖面比较合适。
在标注叉架类零件的尺寸时,通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说,这类零件的形状、结构比前面三类零件复杂,而且加工位置的变化更多。
目录摘要 (1)关键词 (1)1.零件图分析 (1)1.1零件的作用 (3)1.3零件的结构工艺分析 (3)2.毛坯分析 (4)2.1毛坯的选择 (4)2.2毛坯图的设计 (4)2.2.1 确定毛坯尺寸 (4)2.2.2零件的毛坯图 (5)3.零件的工艺分析 (5)4.工艺路线的拟定 (6)5.机床和工艺设备的选择及其理由 (7)5.1机床的选择及其理由 (7)5.2.刀具的选择 (7)5.3量具的选择 (8)5.4夹具的选择 (9)6.机械加工过程 (9)7.结论 (10)附图:轴套零件图 (12)轴套毛坯图 (13)机械加工工艺过程卡1 (14)机械加工工艺过程卡2 (15)机械加工工序卡2 (16)机械加工工序卡3 (17)机械加工工序卡4 (18)机械加工工序卡5 (19)机械加工工序卡6 (20)机械加工工序卡7 (21)机械加工工序卡8 (22)机械加工工序卡9 (23)机械加工工序卡10 (24)机械加工工序卡11 (25)机械加工工序卡12 (26)机械加工工序卡13 (27)机械加工工序卡14 (28)机械加工工序卡15 (29)参考文献 (30)轴套零件的工艺分析摘要:轴套零件在机械中的作用主要是导正、限位、止转及定位作用。
本次毕业设计通过对轴套零件图的分析,确定了该零件的毛坯材料及尺寸规格,通过对零件的加工工艺分析,确定了该零件的加工工艺路线,编写了机械加工工艺过程卡片和工序卡片。
零件在加工中必须保证重要的尺寸精度和表面粗糙度,以及根据现有生产设备选择合理的机械加工路线。
关键词:轴套尺寸设备精度1.零件图分析轴套一般起滑动轴承作用,是在机械传动过程中起固定和减小载荷摩擦系数的部件。
图1轴套零件图该零件(图1)为轴套类零件。
表面由外圆柱面、轴肩退刀槽表面组成,其中2.0132±φmm ,60030.00φ+mm, 950022.0φ-mm 这三个直径尺寸有较高的尺寸精度和表面粗糙度要求,表面粗糙度要求为0.8,为了保证同轴度通常减小切削力和切削热的影响,粗精加工分开,使粗加工中的变形在精加工中得到纠正,要求尺寸较高为60030.00φ+mm 、950022.0φ-mm 、2.0132±φmm ,其表面粗糙度为Ra1.6µm、Ra0.8µm 零件的左端和有端有M6螺纹孔,深8mm 。
球面轴套注塑模具设计随着工业技术的不断进步和发展,各种注塑模具也越来越普遍地应用于工业生产中。
而球面轴套注塑模具也是其中的一种,它具有结构简单,生产效率高,且在使用过程中具有很好的稳定性和可靠性,因此广泛应用于很多行业,比如汽车、电子、通讯等领域。
本文将介绍有关球面轴套注塑模具设计的相关知识。
一、球面轴套的概述球面轴套是连接机械设备、传导动力和运动的关键部件,常见的应用于汽车、机床、轨道交通等领域。
它由外套和内套两部分组成,并且它们的形状都是球面的,外套和内套之间通过滚动轴承来实现相对运动。
球面轴套的设计必须考虑到近似点接触的特点,因此需要更准确地计算套筒的强度和刚度。
二、球面轴套注塑模具的组成球面轴套注塑模具一般由下面几个部分组成:模架、进料系统、注射系统、冷却系、模芯、模腔、顶针、废品口和出料系统等。
其中,模芯和模腔是比较重要的部分,因为它们直接关系到产品的质量和效率。
1. 模芯和模腔模芯和模腔是决定产品质量和生产效率的关键因素。
众所周知,球面轴套的结构一般比较复杂,因此在模具设计的过程中需要特别关注模芯和模腔的设计。
比如,为了确保产品完整性,模芯需要考虑冷却系统的安排以及射出口的设计;同时,模腔的设计也要满足流道设计等要求,以避免产品的缩孔和气泡等问题。
2. 模架模架是模具的基础,它一般由上下两部分组成。
它的功能是固定模芯和模腔,并通过液压系统提供足够的压力。
在设计模架时,需要考虑到模具的尺寸和重量,并且还要满足生产过程的要求。
3. 出料系统出料系统包括冲击板和水口等,它们的作用是确保产品的顺利脱模和口径的尺寸满足要求。
在设计冲击板时需要考虑到冲击力和冲击角度等因素,而设计水口时则需要考虑到料管的长度、直径和角度等因素。
三、球面轴套注塑模具的设计要点1. 系统稳定性系统稳定性是一个注塑模具最基本和最重要的设计要素。
球面轴套注塑模具需要具有足够的刚性和稳定性,以确保模具使用过程中不会出现变形和形变等问题。

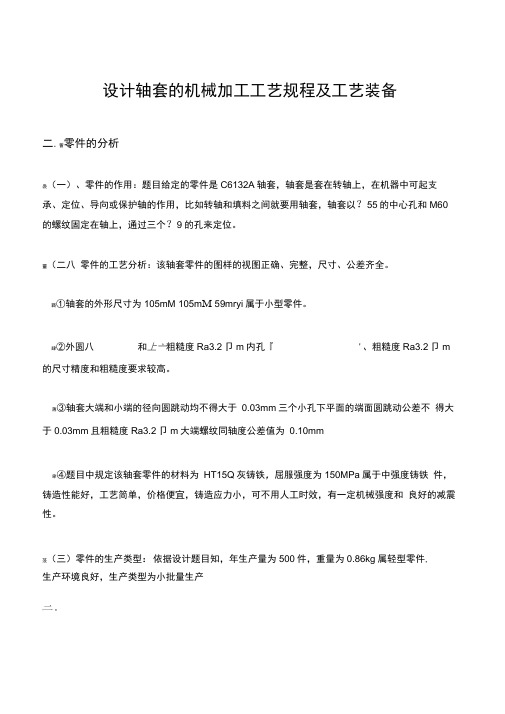

设计轴套的机械加工工艺规程及工艺装备二.薈零件的分析袅(一)、零件的作用:题目给定的零件是C6132A轴套,轴套是套在转轴上,在机器中可起支承、定位、导向或保护轴的作用,比如转轴和填料之间就要用轴套,轴套以?55的中心孔和M60 的螺纹固定在轴上,通过三个?9的孔来定位。
罿(二八零件的工艺分析:该轴套零件的图样的视图正确、完整,尺寸、公差齐全。
M 59mryi属于小型零件。
羇①轴套的外形尺寸为105mM 105m肆②外圆八和上亠粗糙度Ra3.2卩m内孔『'、粗糙度Ra3.2卩m 的尺寸精度和粗糙度要求较高。
薄③轴套大端和小端的径向圆跳动均不得大于0.03mm三个小孔下平面的端面圆跳动公差不得大于0.03mm且粗糙度Ra3.2卩m大端螺纹同轴度公差值为0.10mm聿④题目中规定该轴套零件的材料为HT15Q灰铸铁,屈服强度为150MPa属于中强度铸铁件,铸造性能好,工艺简单,价格便宜,铸造应力小,可不用人工时效,有一定机械强度和良好的减震性。
:依据设计题目知,年生产量为500件,重量为0.86kg属轻型零件,莈(三)零件的生产类型生产环境良好,生产类型为小批量生产四.螈确定毛坯莃根据用途,零件材料HT15Q考虑到轴套的工作过程中有交变载荷和冲击性载荷,为增强轴套的强度和冲击韧度,以使金属纤维尽量不被切断,保证零件的工作可靠,因此选用锻件。
由于生产纲领为小批生产而且零件的尺寸并不很大,为提高生产率和锻件精度,采取模锻成型。
经查《金属机械加工工艺人员手册》取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为3± 0.8mm蒃三、零件的机械加工工艺规程蝿(一)定位基准的选择:正确选择零件在加工中的定位基准,满足定位可靠且精度高、方便定位、方便加工、方便装夹并使夹具结构简单等具体要求,才能确保零件的加工余量。
膆(1)粗基准的选择与确定:按照有关粗基准的选择原则,当零件有不同加工表面时,应以这些不加工表面作粗基准;若零件有若干个不加工表面时,则应以与加工表面要求相对位置精度较高的不加工表面作为粗基准。
轴套类零件的加工工艺及设计1. 引言轴套是一种常见的机械零件,在工业生产中起着重要的作用。
它通常用于支撑和定位轴的旋转运动,并起到保护轴和轴承的作用。
轴套在机械设备中应用广泛,例如汽车引擎、机床、风机等。
本文将重点介绍轴套类零件的加工工艺及设计要点。
2. 轴套的材料选择轴套的材料选择根据实际使用条件和要求来确定。
常见的轴套材料有铜合金、铝合金、钢等。
铜合金轴套具有良好的导热性和抗磨性,适用于高速旋转的轴承应用;铝合金轴套具有较高的强度和轻质化特性,适用于重量要求较轻的设备;钢制轴套具有较高的硬度和耐磨性,在高负载和恶劣工况下具有更好的使用性能。
3. 轴套的加工工艺3.1 轴套的车削加工轴套的车削加工是一种常见的加工方法,适用于轴套的内外径加工。
具体步骤如下:步骤1:准备工作,包括准备车床、夹具、刀具等设备和工具;步骤2:根据轴套的尺寸要求,确定车削的加工参数,包括进给速度、转速、切削深度等;步骤3:将轴套固定在车床的夹具上,并根据加工要求进行夹紧;步骤4:启动车床,进行粗车削和精车削,根据需要进行多次车削,直至达到轴套的尺寸和表面粗糙度要求;步骤5:检查轴套的尺寸和表面质量,如有需要可以进行研磨、抛光等后续处理。
3.2 轴套的磨削加工轴套的磨削加工通常用于提高轴套的尺寸精度和表面光洁度。
常见的磨削加工包括外圆磨削和内孔磨削。
具体步骤如下:步骤1:准备工作,包括准备磨床、砂轮、刀具等设备和工具;步骤2:根据轴套的尺寸要求,确定磨削的加工参数,包括进给速度、转速、砂轮粒度等;步骤3:将轴套固定在磨床上,并调整好夹具,保证轴套的稳定性;步骤4:启动磨床,进行粗磨削和精磨削,根据需要进行多次磨削,直至达到轴套的尺寸和表面粗糙度要求;步骤5:检查轴套的尺寸和表面质量,如有需要可以进行抛光等后续处理。
3.3 轴套的冷镦加工轴套的冷镦加工主要用于加工内孔上的花纹或沟槽。
冷镦加工与车削和磨削不同,它通过冷镦机将金属材料挤压成型。
毕业设计——轴套的加工工艺分析一、选题背景随着机械零件加工工艺的不断发展,对于高精度零件加工的需求也越来越高。
轴套作为机械中非常重要的零件,它的质量也直接影响到整个机械设备的性能和寿命。
因此,对于轴套的加工工艺的分析和研究具有非常重要的意义。
本篇论文将对轴套的加工工艺进行详细的分析研究,以期能够提高轴套的加工质量和效率。
二、轴套的定义和作用轴套是一种机械零件,也叫做衬套,是用来安装在机械零件的轴上,起到支撑、固定和减少磨损等作用。
在机械设备中,轴承是最基本的传动部件之一,直接影响到设备性能和使用寿命。
而轴套作为轴承的辅助零件,可以起到保护和增强轴承的作用,减少轴承的磨损和损坏,从而提高机械设备的使用寿命和稳定性。
三、轴套的加工工艺1.工艺流程轴套的加工工艺流程一般包括下面几个步骤:(1)材料准备。
轴套的材料一般选用高强度和高耐磨的合金钢或不锈钢。
在材料选择上要严格控制质量。
(2)车削加工,用车床进行轴套的粗加工和精加工,通过车削去除外层的毛刺和表面粗糙度,从而保证加工精度和表面质量。
(3)磨削加工,通过磨床对轴套进行光洁度和尺寸精度的进一步加工和修整,使轴套表面光滑细腻,尺寸精度达到要求。
(4)抛光加工,进行抛光和光澈处理,使轴套表面光洁度更高,达到无暇无瑕的表面效果。
(5)质量检测,对轴套进行各项质量指标的检测和测试,确保达到技术标准和质量要求。
2.切削工艺车削是轴套加工中最为基础的工艺,由于轴套的制造精度要求较高,因此,车削是制造轴套最重要的环节之一。
轴套车削加工流程一般分为粗车和精车两个阶段。
粗车的主要目的是将加工余量切除,使轴套的形状和尺寸基本符合设计要求;精车的主要目的是对粗车后的轴套进行加工,达到所要求的纵向、横向和径向精度,同时提高轴套表面的光洁度和平整度。
3.磨削工艺磨削是轴套加工的另一个基础工艺,它的主要目的是提高轴套的加工精度和表面光洁度。
磨削加工中,砂轮选择和磨削参数的设置是比较关键的。
轴套组合体机械精度设计及检测实验原理
轴套组合体机械精度设计及检测实验原理
随着中国制造业的逐渐崛起,越来越多的企业开始注重产品的精
度和质量,而轴套组合体机械精度设计及检测实验正是其中的重要部分。
下面,我们将详细介绍轴套组合体机械精度设计及检测实验的原
理与意义。
一、机械精度设计的原理
轴套组合体机械精度设计的主要原理是通过合理的构造设计,提
高轴套的制造精度,从而保证轴套的使用性能和寿命。
设计时需考虑
轴套的强度、刚性、耐磨性等因素,并严格按照标准进行设计和制造。
二、检测实验的原理
轴套组合体机械精度检测实验的原理主要是通过对轴套的光学显
微镜检测、三坐标测量和磨损试验等多种方式进行测试,以验证轴套
的精度和性能是否符合要求。
三、轴套组合体机械精度设计及检测实验的意义
1、提高产品质量:轴套是连接传动装置的关键部件,其性能直接
影响到整个机器的质量和寿命。
通过精度设计和检测实验,可以有效
地提高产品质量,让企业赢得市场竞争的先机。
2、减少生产成本:如果轴套的精度不够高,就会导致额外的加工和调整成本。
通过精度设计和检测实验,可以避免这种情况的发生,从而降低企业的生产成本。
3、提升企业竞争力:优质的轴套组合体不仅能够提高业务运作效率,还有助于提高企业在市场上的竞争力,这对于企业的长远发展至关重要。
综上所述,轴套组合体机械精度设计及检测实验在现代制造业中具有非常重要的意义。
通过精度设计和检测实验,可以不断提升产品的质量水平,增强企业的核心竞争力,推动中国制造业不断迈向新的高度。
篇一:接轴套设计说明书攀枝花学院学生课程设计(论文)题目:接轴套零件的工艺规程及钻8-φ17孔夹具设计所在院(系):机械工程学院专业:机械设计制造及其自动化班级:2011级先进制造1班姓名:学号:指导教师:职称:2014年 12 月 10 日攀枝花学院本科学生课程设计任务书攀枝花学院学生课程设计摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
接轴套加工工艺规程及钻孔的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。
在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。
关键词:工艺,工序,切削用量,夹紧,定位,误差i篇二:带铜衬轴套设计说明书机械制造技术课程设计说明书设计题目:制定带铜衬轴套件的加工工艺,设计铣20台面的铣床夹具专业:班级:学号:姓名:指导教师:陶福春机械工程系2012年11月15日哈尔滨理工大学机械制造技术基础课程设计任务书设计题目:制定带铜衬轴套零件(图5-17)的加工工艺,设计铣设计要求: 1、中批生产;设计内容: 1、绘制加工工件图,计算机绘图;2、制订零件的加工工艺过程,填写零件加工工艺过程卡一张和铣34两侧面工序的工序卡。
3、设计指定的工序夹具,绘制夹具全套图纸;艺过程卡和工序卡,并交电子文稿。
设计时间:2012答辩时间:年11月12日至11月23日班级:陶福春学号:学生姓名:指导教师:系主任:2012年11月6日序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
74mm轴套课程设计一、课程目标知识目标:1. 学生能够理解轴套的基本概念,掌握74mm轴套的规格、材质及应用范围。
2. 学生能够描述轴套在机械结构中的作用,了解其与其他机械部件的关联。
3. 学生掌握轴套的安装、拆卸及维护方法,了解相关安全知识。
技能目标:1. 学生能够运用测量工具,正确测量轴套的尺寸,并进行简单的误差分析。
2. 学生能够独立完成轴套的安装与拆卸操作,掌握常用工具的正确使用方法。
3. 学生能够运用所学知识,对实际机械结构中的轴套问题进行诊断和解决。
情感态度价值观目标:1. 学生培养对机械制造及维修的兴趣,增强对工程技术的认识。
2. 学生培养团队合作意识,学会在团队中发挥个人优势,共同解决问题。
3. 学生树立安全意识,养成严谨、细致的工作态度,提高职业素养。
分析课程性质、学生特点和教学要求:1. 课程性质:本课程为机械制造与维修领域的基础课程,具有较强的实践性。
2. 学生特点:学生为初中年级,具有一定的物理知识和动手能力,对新鲜事物充满好奇心。
3. 教学要求:结合学生特点,注重理论与实践相结合,以培养学生的实际操作能力和解决问题的能力为主。
二、教学内容1. 轴套基本知识:介绍轴套的定义、分类、材质及74mm轴套的规格参数,对应教材第3章第1节。
2. 轴套的作用与应用:讲解轴套在机械结构中的作用,分析其应用范围,举例说明,对应教材第3章第2节。
3. 轴套的安装与拆卸:详细讲解轴套的安装方法、步骤,拆卸注意事项,以及常用工具的使用,对应教材第3章第3节。
4. 轴套的维护与保养:介绍轴套的日常维护、检查和保养方法,分析常见故障及排除方法,对应教材第3章第4节。
5. 实践操作:安排学生分组进行轴套的测量、安装、拆卸及维护保养操作,巩固所学知识,对应教材第3章实践部分。
教学安排与进度:1. 第1课时:轴套基本知识,进行课堂讲解和讨论。
2. 第2课时:轴套的作用与应用,结合实际案例进行分析。
3. 第3课时:轴套的安装与拆卸,进行示范操作和分组练习。
轴套的加工工艺分析【摘要】轴套类零件是机器中经常遇到的典型零件之一。
它主要用来支承传动零部件,传递扭矩和承受载荷。
轴套类零件是旋转体零件,其长度大于直径,一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
本文是对典型轴套类零件加工技术的应用及数控加工的工艺性分析。
【关键词】:工艺分析,加工程序,切削用量,公差目录引言 (1)一、零件工艺分析 (1)(一)零件的分析 (1)二、毛坯的选择 (3)(一)毛坯的种类 (3)(二)选择毛坯的原则 (3)三、数控加工工艺分析 (4)(一)定位基准的确定 (4)(二)工艺路线的拟订 (5)(三)机床设备与工艺装备的选择 (6)(四)加工阶段的划分 (7)(五)工序的划分 (8)(六)工序顺序的安排 (8)总结 (12)参考文献 (22)谢辞....................................................................................................................错误!未定义书签。
引言毕业设计是专业教学工作的重要组成部分和教学过程中的重要实际性环节。
毕业设计的目的是:通过设计,培养我们综合运用所学的基础理论知识,专业理论知识和一些相关软件的学习,去分析和解决本专业范围内的一般工程技术问题的能力,培养我们建立正确的工艺设计思维,学会查找工具书,掌握数控工艺设计的一般程序,规范和方法。
本次设计选择的课题为轴套零件的车削加工工艺设计及其数控加工程序编制(如图1)。
这次毕业设计让我们对机械制图的基础知识有了进一步的了解,同时也为我们从事绘图工作奠定了一个良好的基础。
并锻炼了自己的动手能力,达到了学以致用的目的。
它是一次专业技能的重要训练和知识水平的一次全面体验,是学生毕业资格认定的重要依据,同时也为我们将来走向工作岗位奠定了必要的理论基础和实践经验。
毕业设计轴套的加工工艺分析目录一、内容概括 (2)1.1 背景与意义 (3)1.2 加工工艺分析的目的与任务 (4)二、轴套加工工艺概述 (5)2.1 轴套的定义与分类 (5)2.2 轴套的材料选择 (6)2.3 轴套的加工方法及设备 (7)三、轴套加工工艺流程分析 (9)3.1 工艺流程图绘制 (11)3.2 关键工序识别 (11)3.3 工序间的关联与影响 (12)四、轴套加工工艺参数确定 (13)4.1 刀具选择与切削参数确定 (14)4.2 机床与夹具选择 (15)4.3 硬件加工精度与表面质量控制 (16)五、轴套加工工艺方案实施与优化 (18)5.1 加工工艺方案实施步骤 (18)5.2 工艺方案的优化措施 (20)5.3 工艺方案实施效果评估 (21)六、轴套加工工艺案例分析 (22)6.1 典型轴套加工工艺案例介绍 (23)6.2 案例分析 (24)6.3 案例总结与启示 (26)七、结论与展望 (27)7.1 结论总结 (28)7.2 存在问题与不足 (29)7.3 未来研究方向与发展趋势 (30)一、内容概括本毕业设计主要聚焦于轴套的加工工艺分析,毕业设计将全面研究轴套加工的全过程,从原材料的选择到最终成品的完成。
本设计旨在通过详尽的工艺分析,优化轴套的加工流程,提高产品质量和生产效率。
研究背景及意义:阐述轴套在机械设备中的重要性,介绍当前轴套加工工艺的现状以及改进的必要性。
原材料的选择与分析:研究适合制造轴套的原材料,并分析其性能特点。
加工工艺的确定:分析轴套的主要加工工艺,包括切削、热处理、表面处理等工艺的选择与参数设定。
工艺流程的细化:详细阐述轴套加工过程中的各个环节,包括加工准备、粗加工、精加工、检测等步骤。
设备与工具的选择:分析在轴套加工过程中所需使用的设备和工具,探讨其合理性及优化可能性。
质量控制与检测:研究轴套加工过程中的质量控制措施以及成品的质量检测标准和方法。
铜合金轴套(GB/T 18324—2001)材料铸造铜合金应符合JB/T 7921—1995(铸造铜合金)的要求。
锻造铜合金应符合JB/T 7922—1995(锻造铜合金)的要求。
(以上两标准分别为原标准G 10448和G 10449)标记示例:C型轴套内径d1=20mm,外径d2=24mm,宽度b1=20mm,协商而定的外圆倒角C2为15°(Y),材料为符合GB/T18324的CuSn8P,标记为:轴套GB/T18324—C20×24×20Y—CuSn8P公差与表面粗糙度①冲压后,d1通常可达到公差位置H,公差等级大约为IT8。
②根据使用情况来推荐所用的公差。
如果轴套与公差位置h的精密磨削轴制成品相配合,内径d1的公差应为D6,它装配后的概率公差为F8;如果轴套内孔是装配后加工,内径d1的尺寸公差应由供需双方协议而定。
注:用尺寸d2来确定关于同轴度公差的IT值。
用尺寸d3来确定关于轴肩端面跳动的IT值。
铸铁轴套注:1.直径D 允许采用n7、m7、k7、j7 配合。
直径d 允许采用H7 配合。
2.轴套和轴承座孔用螺钉固定,尺寸见表轻载轴套固定方式。
3.压合后轴套的直径d 可能缩小,因此装配后必须检查,必要时应进行精加工。
整体轴套尺寸(JB/ZQ 4613—1997)注:1.当B=15~30mm 时l=3mm,当B>30~60mm 时l=4mm,当B>60~100mm 时l=6mm,当B>100mm 时l=10mm。
2.轴套的材料:ZCuAl10Fe3。
3.B 型轴套适用于JB/T 2560—1991《整体有衬正滑动轴承座型式与尺寸》规定的轴承座。
4.油槽应符合JB/ZQ 4615—1997。
5.括号内尺寸尽量不选用。
整体轴套的公差配合(JB/ZQ 4613—1997) 重载轴套固定方式(JB/ZQ 4616—2006)轻载轴套固定方式(JB/ZQ 4616—2006)。
轴套类零件加工工艺及设计一、引言轴套是一种常见的机械零件,广泛应用于各种机械设备中,如汽车发动机、工业机械、航天器等。
轴套的加工工艺和设计对于零件的质量和性能具有重要影响。
本文将介绍轴套类零件的加工工艺及设计要点。
二、加工工艺1. 零件设计轴套类零件的设计需要考虑以下几个方面:•零件尺寸:轴套内径、外径和长度的确定需根据使用要求和机械装置的设计进行合理选择。
•材料选择:根据工作环境的要求,选择合适的材料,如钢、铸铁、铜合金等。
•结构设计:考虑零件的受力情况,确定外形和内部结构设计。
2. 加工工艺流程轴套类零件的加工工艺流程通常包括以下几个步骤:•零件铸造•零件粗加工•零件热处理•零件精加工•零件表面处理2.1 零件铸造轴套类零件的铸造一般采用砂型铸造或金属型铸造。
砂型铸造的工艺简单,成本低,适用于大批量生产;金属型铸造的工艺复杂,成本高,适用于特殊要求的零件。
2.2 零件粗加工零件粗加工包括车削、铣削、钻削等工序。
粗加工旨在将零件加工至接近最终尺寸,以便后续的热处理和精加工工序。
2.3 零件热处理零件热处理是为了改变材料的组织结构和性能,提高零件的硬度和耐磨性。
常用的热处理方法包括淬火、回火和渗碳等。
2.4 零件精加工零件精加工包括磨削、刨削、车削等工序。
精加工旨在将零件加工至最终尺寸和形状,并保证其几何精度和表面质量。
2.5 零件表面处理零件表面处理是为了提高零件的耐腐蚀性和外观质量。
常见的表面处理方法包括电镀、喷涂、热镀等。
三、设计要点轴套类零件的设计需要注意以下几个要点:•内外径配合:轴套的内外径配合需根据使用要求和材料的热胀冷缩系数进行合理选择,以确保配合的紧密度和工作的可靠性。
•表面润滑:轴套的表面润滑需考虑工作环境的要求,选择合适的润滑方式和润滑剂。
•结构强度:轴套的结构强度需根据受力情况进行合理设计,以确保零件的安全性和可靠性。
•表面硬度:轴套的表面硬度需根据工作环境的要求和材料的硬度进行合理选择,以提高零件的耐磨性和寿命。
纵轴套零件课程设计一、课程目标知识目标:1. 让学生掌握纵轴套零件的基本结构及其在机械装置中的作用;2. 使学生理解并掌握纵轴套零件的加工工艺及装配方法;3. 帮助学生了解纵轴套零件在工程实际应用中的类别和选型原则。
技能目标:1. 培养学生运用CAD软件绘制纵轴套零件图样的能力;2. 培养学生根据纵轴套零件加工工艺要求,进行零件加工操作的技能;3. 提高学生分析和解决纵轴套零件在装配过程中出现问题的能力。
情感态度价值观目标:1. 培养学生热爱机械制造专业,树立从事机械行业的职业理想;2. 培养学生严谨、细致、负责的工作态度,提高团队协作能力;3. 增强学生对我国机械制造业的自豪感,激发创新精神和实践能力。
分析课程性质、学生特点和教学要求,本课程以实际操作为主,理论联系实际,注重培养学生的动手能力和解决问题的能力。
课程目标旨在让学生全面掌握纵轴套零件的相关知识,提高学生的实际操作技能,同时培养良好的职业素养和价值观。
通过本课程的学习,使学生能够具备独立完成纵轴套零件的设计、加工和装配任务的能力。
二、教学内容1. 纵轴套零件基本概念与结构- 纵轴套零件的定义与作用- 纵轴套零件的分类及结构特点2. 纵轴套零件加工工艺- 金属切削基本原理- 纵轴套零件加工工艺流程及参数选择- 常见加工方法的适用范围及优缺点3. 纵轴套零件装配与调整- 装配工艺流程及注意事项- 装配精度检测方法及标准- 调整与优化装配方案4. 纵轴套零件图样绘制- CAD软件的基本操作- 纵轴套零件图样的绘制步骤及技巧- 图样标注及尺寸公差的应用5. 实践操作- 纵轴套零件加工与装配操作- 故障分析与排除- 综合实践项目:完成一个纵轴套零件的设计、加工和装配教学内容按照教学大纲进行安排和进度,结合教材相关章节,确保内容的科学性和系统性。
通过以上五个方面的教学内容,使学生全面掌握纵轴套零件的相关知识与技能,为后续学习打下坚实基础。
三、教学方法本课程将采用以下多样化的教学方法,以激发学生的学习兴趣和主动性:1. 讲授法:- 对于纵轴套零件的基本概念、结构特点、加工工艺等理论性较强的内容,采用讲授法进行教学,使学生在短时间内系统掌握相关知识。
铜合金轴套(GB/T 18324—2001)
材料
铸造铜合金应符合JB/T 7921—1995(铸造铜合金)的要求。
锻造铜合金应符合JB/T 7922—1995(锻造铜合金)的要求。
(以上两标准分别为原标准G 10448和G 10449)
标记示例:
C型轴套内径d1=20mm,外径d2=24mm,宽度b1=20mm,协商而定的外圆倒角C2为15°(Y),材料为符合GB/T18324的CuSn8P,标记为:轴套GB/T18324—C20×24×20Y—CuSn8P
公差与表面粗糙度
①冲压后,d1通常可达到公差位置H,公差等级大约为IT8。
②根据使用情况来推荐所用的公差。
如果轴套与公差位置h的精密磨削轴制成品相配合,内径d1的公差应为D6,它装配后的概率公差为F8;如果轴套内孔是装配后加工,内径d1的尺寸公差应由供需双方协议而定。
注:用尺寸d2来确定关于同轴度公差的IT值。
用尺寸d3来确定关于轴肩端面跳动的IT值。
铸铁轴套
注:1.直径D 允许采用n7、m7、k7、j7 配合。
直径d 允许采用H7 配合。
2.轴套和轴承座孔用螺钉固定,尺寸见表轻载轴套固定方式。
3.压合后轴套的直径d 可能缩小,因此装配后必须检查,必要时应进行精加工。
整体轴套尺寸(JB/ZQ 4613—1997)
注:1.当B=15~30mm 时l=3mm,当B>30~60mm 时l=4mm,当B>60~100mm 时l=6mm,当B>100mm 时l=10mm。
2.轴套的材料:ZCuAl10Fe3。
3.B 型轴套适用于JB/T 2560—1991《整体有衬正滑动轴承座型式与尺寸》规定的轴承座。
4.油槽应符合JB/ZQ 4615—1997。
5.括号内尺寸尽量不选用。
整体轴套的公差配合(JB/ZQ 4613—1997) 重载轴套固定方式(JB/ZQ 4616—2006)
轻载轴套固定方式(JB/ZQ 4616—2006)。
