? 通过管理电脑预先编程设置，系统能对持卡人的通行卡进行有效性授权（进/出等级设置），设置卡的有效使用时间和范围（允许进入的区域），便于内部统一管理。

? 系统自动识别进出人员身份，防止外来人员的闯入。

? 全部采用非接触读卡识别方式，系统使用者持有效卡才可以在授权的范围内进出。

? 在重要通道口设置成出入双向监控管理（进/出均需刷卡）。

防反传功能可增强出入通道控制系统的安全性。

? 系统可探测到异常开门情况，具有报警功能。

如有人非法（破坏）将门打开，或是“套用”低级别卡试图潜入重要地点，门禁控制器立即将警情传送给控制中心电脑并提示发案地点，同时记录在案。

1.2 编程管理功能? 有编程权限的管理人员可通过监控终端和管理主机对所发感应卡设定限、取消和重置使用，并可设置门锁的方式。

? 在发生意外时，可由中央控制室控制部分或全部门锁的开闭。

1.3 卡片及持卡人管理功能? 总控中心统一发卡，可将卡制作成工作证、出入证、贵宾卡、临时卡等，并可对不同的卡进行不同的授权。

如工作证可长期使用，临时卡在使用几次或几天后自动失效。

若卡丢失，可在数据库中将其删除；使用过的卡还可重新授权给其他人使用。

? 可以设定卡的生效和截止日期。

? 具有批添加和批删除卡，以及卡查询功能。

? 总控中心发行授权后的IC卡，作为电子钥匙，在卡接近读卡器前，读卡器内指示灯由红变绿，门锁便自动打开。

2
系统结构
冗余控制器配置冗余IO的系统架构：
3
硬件组成
SM 的CP（控制处理器）组成：
4
硬件组成
QPP（处理器模块）是SM的核心 ，放置在每一个CP的左侧，它 的主要功能是：持续的周期执行 读输入信号，执行功能逻辑程序 ，写输出到输出卡功能，连续测 试系统硬件，以保证安全控制。
5
硬件组成
USI（通讯模块）放置在QPP右 侧，它有A,B,C,D四个通讯通 道。A,B接口用作高速以太网 通讯，C,D分别为串行RS232 和RS485通讯。它的作用是与 其他系统进行通讯，如PKS系 统。日常维护时我们可以通过 观察它前面的LED状态指示灯 来判断其通讯状态。
6
硬件组成
PSU（供电模块），放置在每一个 CP的最右侧，它的作用是把 24VDC转换成5VDC，给整个 CP提供工作电源，它有一个 LED指示灯，熄灭表示失电或者 供电电压过低，红色表示5VDC 输出值过低，绿色表示5VDC输 出在合理范围内。
7
硬件组成
BKM（电池和钥匙开关模块），放 置正在CP卡件箱的中间，它有2 个钥匙开关和LED灯。上面开关 是故障复位开关作用是从实时诊 断缓存中清除故障信息和启动控 制器。下面钥匙为强制开关，转 到ON时可以在程序中对输入输出 进行强制；转到OFF时清除所有 强制，并且不能做任何强制。
8
硬件组成
SM 的IO Chassis组成：
SM的IO Chassis（IO底板），他有21个安装槽位，1-18用 于安装I/O卡件，19为空位，20和21槽用于安装IO集线卡。 冗余和非冗余的I/O卡要分置于不同的IO Chassis上。
9
硬件组成
现场的各种设备通过各种线缆连接至I/O卡件，然后经过 集线卡传输给QPP，对现场信号进行分析处理，执行程序 输出。

霍尼韦尔监控摘要：本文将介绍霍尼韦尔监控系统，包括其定义、模块、功能和优势。

霍尼韦尔监控系统是一种全面的安防解决方案，能够帮助用户监控和管理各种场所和设备，确保安全和效率。

引言：在当今不断发展的科技时代，安全是各行各业的关注焦点之一。

无论是商业、工业还是住宅，安全都是一项重要的任务。

为了满足不同场所的安全需求，霍尼韦尔公司开发了一种先进的监控系统。

该系统基于最新的技术和创新思维，为用户提供了全面的安防解决方案。

一、定义：霍尼韦尔监控系统是一种集成的安防解决方案，具备监控、管理和控制各种设备、场所和活动的能力。

该系统利用先进的传感器、摄像头和软件，实现对目标的实时监控和事件的追踪。

除了传统的视频监控功能，霍尼韦尔监控系统还具备智能识别、报警和远程访问等高级功能。

二、模块：霍尼韦尔监控系统由多个模块组成，每个模块都具备特定的功能和用途。

以下是几个主要的模块：1. 视频监控模块：该模块包括摄像头、监控器和视频录像机等设备。

它们共同工作，实现对目标区域的实时监控和记录。

用户可以通过监控器或远程访问软件观看监控画面，并随时掌握目标区域的情况。

2. 智能识别模块：该模块利用图像处理和人工智能技术，实现对目标的智能识别和分析。

例如，该模块可以自动检测并报警某个区域内的异常行为，如入侵、火灾等。

3. 报警模块：该模块能够接收来自其他模块的报警信息，并采取相应措施。

例如，当智能识别模块检测到异常行为时，报警模块可以发送报警信息给用户，并触发相关设备的警报。

4. 远程访问模块：该模块使用户能够通过互联网或手机应用程序远程访问监控系统。

用户可以远程查看实时画面、回放录像、控制设备等。

这使得用户能够随时随地监控目标区域，提高安全性和便利性。

三、功能：霍尼韦尔监控系统具备多种强大的功能，下面列举几个主要功能：1. 实时监控：系统能够实时监控目标区域，提供高清晰度的视频画面。

用户可以通过监控器或远程访问软件观看实时画面，及时了解目标区域的情况。

日期时间域
指示当前日期及时间
报警域
指示当前报警状态。
1）空
表示无报警。
2）闪烁红色 表示有未响应的报警。
3）非闪烁红色 表示有已响应但未恢复正常的报警
重庆天然气净化总厂
通讯域 指示当前通讯状态，包括通道，控制器，工作站，打 印
机和服务器。
1）空
表示无通讯错误。
2）闪烁青色 表示有未响应的通讯报警。
响应所选的报警事件。 调用报表综合并打印所选报表。 打印当前监控
Operators Guide About Station
打开操作员在线帮助文档。 操作站信息。
重庆天然气净化总厂
工具条：它提供了简便的方法执行一些经常性的操作用于 监控及维护。
系统菜单——监控及组态 主操作画面
报警综合页
关联画面-调用以 定义与点最相关 的画面 调用画面-输入页号， 按《ENTER》
故障复位开关 从实时诊断缓存中清除故障信息 启动控制器
强制开关 ON位置，对允许的输入/输出点
可以执行强制 OFF位置，清除所有强制，并
且不能做任何强制 LED状态指示
绿色-正常 红色-BKM故障
重庆天然气净化总厂
IO卡件（DI、AI、DO、AO）
重庆天然气净化总厂
端子板(FTA) 现场电缆需经过FTA与IO卡件连接，不同的IO卡件对
• 它要达到两个重要目标： • 要有极高的安全性（Safety）和有效性（Availability），即使出
现故障，也要用冗余等措施使系统工作正常。 • 着重内部诊断，将硬件和软件相结合，检测出系统本身的异常操
作，检测出99%以上内部元器件的潜在危险故障；要采用一系列 特殊的技术保证软件的可靠性；冗余配置，即使部件出现故障时 也要保持正常操作；对通过数字通讯端口的任何读写要有非常高 的安全可靠保证。 • 在系统设计时采用故障模式、影响和诊断分析，研究、测试系统 中的每个部件会出现怎样的故障，以及系统怎样检测出这些故障。 • 要通过第三方的权威认证，比如TÜV 认证，以便满足国际标准 对安全和可靠性的严格要求。

honeywell监控系统Honeywell监控系统是一套高效、可靠的安全监控解决方案，广泛应用于家庭、商业和工业领域。

该系统利用先进的技术，为用户提供实时监控、远程访问和智能分析等功能，确保财产安全和人员安全。

Honeywell监控系统的核心组件包括高清摄像头、智能传感器、中央控制单元和用户界面。

高清摄像头能够捕捉清晰的视频图像，智能传感器则负责监测环境变化，如温度、湿度、烟雾等。

中央控制单元是系统的大脑，负责处理来自摄像头和传感器的数据，并根据预设的规则进行响应。

用户界面则允许用户通过电脑、手机或平板等设备远程查看监控画面、接收警报和控制设备。

系统的主要功能包括：1. 实时视频监控：用户可以随时查看摄像头捕捉到的实时画面，确保监控区域的安全。

2. 移动侦测：系统能够识别监控区域内的移动物体，并在检测到异常活动时自动触发警报。

3. 夜视功能：即使在光线不足的环境中，系统也能通过红外技术提供清晰的夜视画面。

4. 远程访问：用户可以通过互联网远程访问监控系统，无论身处何地，都能实时掌握监控区域的情况。

5. 录像存储：系统支持将监控画面录制并存储，方便用户事后查看和分析。

6. 智能分析：系统能够对监控画面进行智能分析，识别特定的行为模式，如入侵、火灾等，并及时通知用户。

7. 多用户管理：系统支持多用户访问，允许多个用户同时查看监控画面，提高监控效率。

8. 集成报警系统：Honeywell监控系统可以与其他安全系统如报警系统、门禁系统等集成，形成一个全面的安全防护网络。

9. 用户自定义设置：用户可以根据需要自定义监控参数，如监控区域、警报触发条件等，使系统更加符合个人需求。

10. 系统稳定性：Honeywell监控系统采用高质量的硬件和软件，确保系统的稳定运行，减少故障发生。

通过这些功能，Honeywell监控系统为用户提供了一个全面、灵活的安全监控解决方案，帮助用户有效预防和应对各种安全威胁。

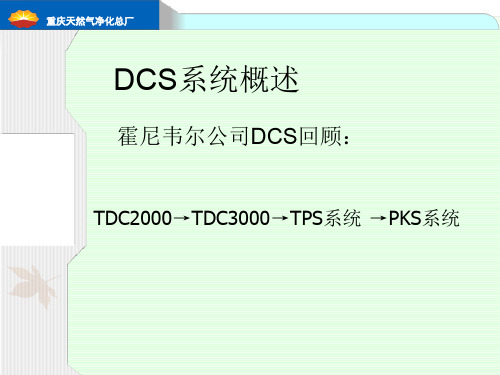

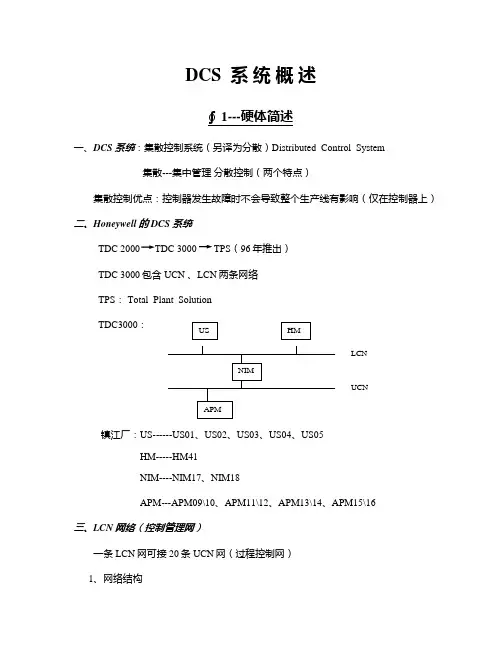

DCS 系 统 概 述∮1---硬体简述一、DCS 系统：集散控制系统（另译为分散）Distributed Control System 集散---集中管理 分散控制（两个特点）集散控制优点：控制器发生故障时不会导致整个生产线有影响（仅在控制器上）二、Honeywell 的DCS 系统TDC 2000 TDC 3000 TPS（96年推出）TDC 3000包含UCN 、LCN 两条网络 TPS ： Total Plant Solution TDC3000：镇江厂：US------US01、US02、US03、US04、US05 HM-----HM41NIM----NIM17、NIM18APM---APM09\10、APM11\12、APM13\14、APM15\16三、LCN 网络（控制管理网）一条LCN 网可接20条UCN 网（过程控制网） 1、网络结构LCNUCN可连40个节点，小于300m，超过时用光纤连接（最多六段）可连64个节点通讯模式：IEEE 802.4 LCN标准总线网(不是环网)，谁有权谁进入。

令牌总线型(只有一个令牌,按时间轮流,可以预期)。

网络终端接75欧电阻，同轴电缆75欧，设备与网络用T头连接。

2、卡件箱US：现场操作、组态、维护等HM：共享外设，系统文件、数据文件放于一公共机箱内（卡件箱）NIM：特殊接口10 Slot（10槽）（集成度低，现不使用）卡件箱 5 Slot （ 5槽）至少插一块板包括CPUdual need（双节点）——插两台机器（US、NM）内存3、US—Universal Station万能工作站：操作站------Operator工程师站-----Engineer①主板：K X LCN Y板 (注：LCN网上节点设备主板均为K X LCN Y)如：K4LCN8（作为工程师站至少6M字即16M字节）CPU型号（68020---2，68040---4）内存容量（单位：M）镇江US01、US03内存为8M、其他为4M。

一.概述1. 点的分类点(POINT)可以看做是数据库中的记录，由参数列表组成从功能上可分为系统点和过程点。

系统点包括对系统的组态信息；过程点有分为硬件点和软件点，硬件点指完成基本I/O功能的过程点，软件点完成控制功能及逻辑运算等软件功能。

系统点的名称由系统自动给定，为无名点，过程点多为有名点，也可定义为无名点。

2.点的组态方法1）在US/GUS上通过PED（Parameter Entry Display）进行填表式组态，适用于小批量或局部修改。

2）在PC机上利用WORKBOOK软件进行填表式组态，生成EB文件，再下装到HPM中，适用于批量组态及预先组态。

3）在PC机上利用TPS Build软件进行联机式组态，生成EB文件，再下装到HPM中，适用于批量组态及预先组态。

3.点的细目画面用于显示过程点的信息，变量，报警及组态的详细画面。

可选中一个点直接按DETAIL键，或先按DETAIL键再输入点名可调出点的细目画面。

二. 建立HPM的控制策略Engineer Menu→NETWORK INTERFACE MODULE→UCN NODE CONFIGURATION Enginee r Menu→NETWORK INTERFACE MODULE→NODE SPECIFIC CONFIGURATION1. HPM的扫描速率硬件点为1/4S，软件点的扫描周期需在组态HPM时定义，分为1S，1/2S，1/4S三种。

2. HPM的控制要求1）PU（Processing Unit）是一个时间概念，用来衡量HPMM CPU的软件处理能力，一个HPM最大每秒可处理800个PU。

2）MU（Memory Unit）是衡量HPMM内存容量的单位。

一个HPM最大可处理20000个MU。

3）LU（Link UNIT）是用来衡量I/O LINK电缆带宽的单位。

1000LU/HPM3. HPM的冗余方式HPM的冗余其实就是HPMM的冗余，过程板的冗余在组态IOP时定义。

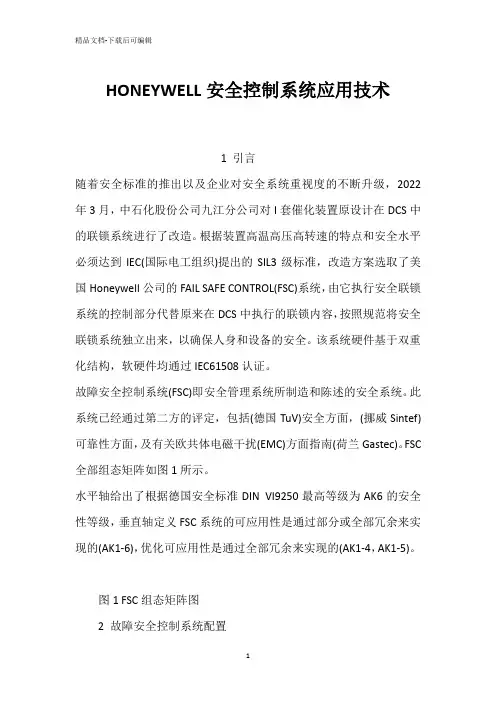

HONEYWELL安全控制系统应用技术1 引言随着安全标准的推出以及企业对安全系统重视度的不断升级，2022年3月，中石化股份公司九江分公司对I套催化装置原设计在DCS中的联锁系统进行了改造。

根据装置高温高压高转速的特点和安全水平必须达到IEC(国际电工组织)提出的SIL3级标准，改造方案选取了美国Honeywell公司的FAIL SAFE CONTROL(FSC)系统，由它执行安全联锁系统的控制部分代替原来在DCS中执行的联锁内容，按照规范将安全联锁系统独立出来，以确保人身和设备的安全。

该系统硬件基于双重化结构，软硬件均通过IEC61508认证。

故障安全控制系统(FSC)即安全管理系统所制造和陈述的安全系统。

此系统已经通过第二方的评定，包括(德国TuV)安全方面，(挪威Sintef)可靠性方面，及有关欧共体电磁干扰(EMC)方面指南(荷兰Gastec)。

FSC 全部组态矩阵如图1所示。

水平轴给出了根据德国安全标准DIN VI9250最高等级为AK6的安全性等级，垂直轴定义FSC系统的可应用性是通过部分或全部冗余来实现的(AK1-6)，优化可应用性是通过全部冗余来实现的(AK1-4，AK1-5)。

图1 FSC组态矩阵图2 故障安全控制系统配置2.1 硬件组成I套催化故障安全控制系统硬件主要由PC机和FSC机柜组成，核心部分是FSC。

系统配置如图2所示。

图2 系统配置图(1) PC机选用1台DELL工作站作为该装置的工程师站以及事件顺序记录站SOE(Sequence of Event)兼操作站，采用多串行口卡与FSC机柜中的COM卡件进行通讯，工作站作为工程师站可以进行数据库修改、组态、功能逻辑图修改、设置参数及系统维护和操作功能;作为SOE站可以查询实时操作记录和历史记录、做检索和报表;作为操作站可以通过高速的SOE和动态流程画面进行实时现场监测、存储、打印。

(2) FSC机柜采用中央控制元件(简称CP—Central Part)全冗余，I/O(16路数字量输入卡件10101/2/1、8路数字量输出卡件10201/2/1、16路数字量输出卡件10209/2/1、16路模拟量输出卡件10105/2/1)模件部分冗余的系统结构组成该安全联锁系统。

5
