IC卡无线远传智能防盗燃气表的原理及设计

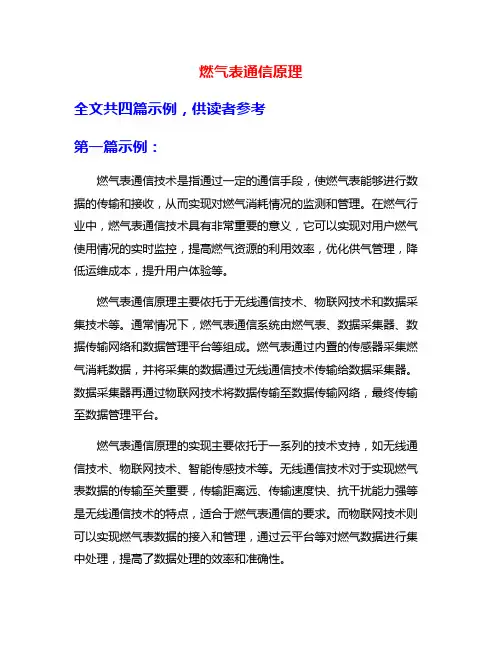

燃气表通信原理全文共四篇示例，供读者参考第一篇示例：燃气表通信技术是指通过一定的通信手段，使燃气表能够进行数据的传输和接收，从而实现对燃气消耗情况的监测和管理。

在燃气行业中，燃气表通信技术具有非常重要的意义，它可以实现对用户燃气使用情况的实时监控，提高燃气资源的利用效率，优化供气管理，降低运维成本，提升用户体验等。

燃气表通信原理主要依托于无线通信技术、物联网技术和数据采集技术等。

通常情况下，燃气表通信系统由燃气表、数据采集器、数据传输网络和数据管理平台等组成。

燃气表通过内置的传感器采集燃气消耗数据，并将采集的数据通过无线通信技术传输给数据采集器。

数据采集器再通过物联网技术将数据传输至数据传输网络，最终传输至数据管理平台。

燃气表通信原理的实现主要依托于一系列的技术支持，如无线通信技术、物联网技术、智能传感技术等。

无线通信技术对于实现燃气表数据的传输至关重要，传输距离远、传输速度快、抗干扰能力强等是无线通信技术的特点，适合于燃气表通信的要求。

而物联网技术则可以实现燃气表数据的接入和管理，通过云平台等对燃气数据进行集中处理，提高了数据处理的效率和准确性。

除了技术支持，燃气表通信原理的实现也需要与燃气行业相关部门的合作和支持。

燃气企业需要与通信运营商合作，进行数据传输网络的构建和维护；与技术提供商合作，研发出适用于燃气表通信的硬件和软件产品；与监管部门合作，建立规范的数据管理和监测机制，确保燃气数据的安全和准确性。

第二篇示例：燃气表通信原理是指利用通信技术将燃气表的数据传输到数据中心或用户端的过程。

燃气表作为用于记录燃气使用量的设备，传统上是通过人工抄表的方式来获取读数。

但随着科技的进步，燃气表通信技术的发展使得燃气表能够实现远程抄表、监测和管理，极大地提高了抄表的效率和准确性。

燃气表通信原理的基本思想是利用传感器采集燃气表的用量数据，通过通信模块将数据传输到数据中心或用户端。

具体来说，燃气表通信原理主要包括以下几个方面：首先是数据采集。

智能无线防盗报警器的设计原理传统的有线防盗报警器都是检测到有盗情的时候只在本地发出警报声音，内部没有控制器，易被破坏失效，安装、扩展也不方便。

本文设计的无线防盗报警器利用单片机控制，功能强大，并且易于扩展成多用途的智能家居系统。

1系统硬件电路1.1总体结构智能报警系统硬件总体结构如图1所示，主要包括中央控制器、发射接收模块、DTMF(双音多频)模块、语音模块、电话接口模块等。

系统硬件总体结构图1.2中央控制器选用AT89C51单片机，电路见图2。

P3.2(INT0)连接防盗探测器，用来检测盗情，如果盗情发生，触发外部中断0。

P2.1连接语音电路，实现语音的回放控制。

P2.3连接电话接口芯片，实现模拟摘挂机控制。

P1.0输出模拟远程控制。

P1.4连接报警蜂鸣器。

P0.0～P0.3分别与MT8888的D0～D3相连，用做数据总线。

P2.0与MT88 88的RS0相连，控制MT8888内部寄存器的选择。

P2.7与MT8888的CS控制MT8888的选通。

P3.3(INT1)连接电话接口芯片的24脚，用来检测振铃。

P3.6、P3.7分别与MT8888的WR和RD相连，控制MT8888的读写操作。

1.3探测器及无线发射、接收电路探测器选用无线门磁，由一块永磁体和门磁主体(内部有一个常开型的干簧管)两部分组成。

无线发射电路包含在门磁主体内，接收部分为超再生模块电路，PT2262／PT2272组成编、解码芯片对。

当永磁体离开干簧管一定距离后，探测器立即发射包含地址编码和自身识别码(数据码)的315 MHz高频无线电信号，接收电路通过识别这个无线电信号的地址码来判断是否是同一个报警系统的，然后根据自身识别码，确定是哪一个探测器报警。

1.4 DTMF收发电路报警器电路与用户电话机共用一条电话线。

选用MT8888型DTMF收发器，与单片机及语音电路组合，实现各种电话信号音的检测，进行自动拨号；或者解码远程电话按键信号，传送到单片机，实现远程控制。

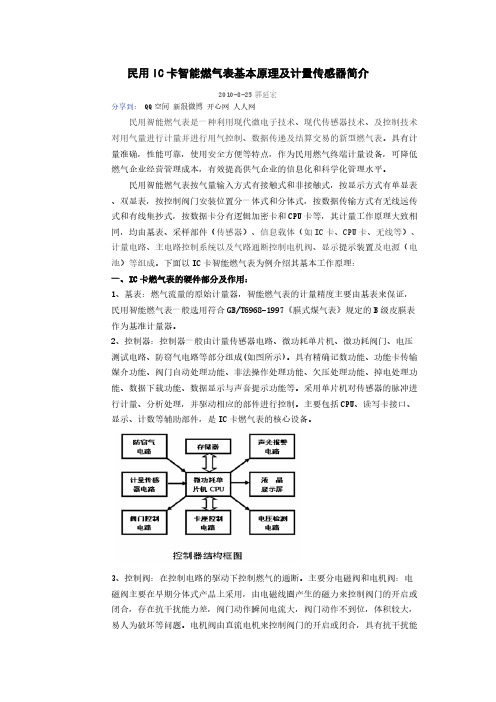

民用IC卡智能燃气表基本原理及计量传感器简介2010-8-25郭延宏分享到： QQ空间新浪微博开心网人人网民用智能燃气表是一种利用现代微电子技术、现代传感器技术、及控制技术对用气量进行计量并进行用气控制、数据传递及结算交易的新型燃气表。

具有计量准确，性能可靠，使用安全方便等特点，作为民用燃气终端计量设备，可降低燃气企业经营管理成本，有效提高供气企业的信息化和科学化管理水平。

民用智能燃气表按气量输入方式有接触式和非接触式，按显示方式有单显表、双显表，按控制阀门安装位置分一体式和分体式，按数据传输方式有无线远传式和有线集抄式，按数据卡分有逻辑加密卡和CPU卡等，其计量工作原理大致相同，均由基表、采样部件（传感器）、信息载体（如IC卡、CPU卡、无线等）、计量电路、主电路控制系统以及气路通断控制电机阀、显示提示装置及电源（电池）等组成。

下面以IC卡智能燃气表为例介绍其基本工作原理：一、IC卡燃气表的硬件部分及作用：1、基表：燃气流量的原始计量器，智能燃气表的计量精度主要由基表来保证，民用智能燃气表一般选用符合GB/T6968-1997《膜式煤气表》规定的B级皮膜表作为基准计量器。

2、控制器：控制器一般由计量传感器电路、微功耗单片机、微功耗阀门、电压测试电路、防窃气电路等部分组成(如图所示)。

具有精确记数功能、功能卡传输媒介功能、阀门自动处理功能、非法操作处理功能、欠压处理功能、掉电处理功能、数据下载功能、数据显示与声音提示功能等。

采用单片机对传感器的脉冲进行计量、分析处理，并驱动相应的部件进行控制。

主要包括CPU、读写卡接口、显示、计数等辅助部件，是IC卡燃气表的核心设备。

3、控制阀：在控制电路的驱动下控制燃气的通断。

主要分电磁阀和电机阀：电磁阀主要在早期分体式产品上采用，由电磁线圈产生的磁力来控制阀门的开启或闭合，存在抗干扰能力差，阀门动作瞬间电流大，阀门动作不到位，体积较大，易人为破坏等问题。

电机阀由直流电机来控制阀门的开启或闭合，具有抗干扰能力强，阀门动作到位好，体积小，易内置。

民用IC卡智能燃气表基本原理及计量传感器简介2010-8-25郭延宏分享到： QQ空间新浪微博开心网人人网民用智能燃气表是一种利用现代微电子技术、现代传感器技术、及控制技术对用气量进行计量并进行用气控制、数据传递及结算交易的新型燃气表。

具有计量准确，性能可靠，使用安全方便等特点，作为民用燃气终端计量设备，可降低燃气企业经营管理成本，有效提高供气企业的信息化和科学化管理水平。

民用智能燃气表按气量输入方式有接触式和非接触式，按显示方式有单显表、双显表，按控制阀门安装位置分一体式和分体式，按数据传输方式有无线远传式和有线集抄式，按数据卡分有逻辑加密卡和CPU卡等，其计量工作原理大致相同，均由基表、采样部件（传感器）、信息载体（如IC卡、CPU卡、无线等）、计量电路、主电路控制系统以及气路通断控制电机阀、显示提示装置及电源（电池）等组成。

下面以IC卡智能燃气表为例介绍其基本工作原理：一、IC卡燃气表的硬件部分及作用：1、基表：燃气流量的原始计量器，智能燃气表的计量精度主要由基表来保证，民用智能燃气表一般选用符合GB/T6968-1997《膜式煤气表》规定的B级皮膜表作为基准计量器。

2、控制器：控制器一般由计量传感器电路、微功耗单片机、微功耗阀门、电压测试电路、防窃气电路等部分组成(如图所示)。

具有精确记数功能、功能卡传输媒介功能、阀门自动处理功能、非法操作处理功能、欠压处理功能、掉电处理功能、数据下载功能、数据显示与声音提示功能等。

采用单片机对传感器的脉冲进行计量、分析处理，并驱动相应的部件进行控制。

主要包括CPU、读写卡接口、显示、计数等辅助部件，是IC卡燃气表的核心设备。

3、控制阀：在控制电路的驱动下控制燃气的通断。

主要分电磁阀和电机阀：电磁阀主要在早期分体式产品上采用，由电磁线圈产生的磁力来控制阀门的开启或闭合，存在抗干扰能力差，阀门动作瞬间电流大，阀门动作不到位，体积较大，易人为破坏等问题。

电机阀由直流电机来控制阀门的开启或闭合，具有抗干扰能力强，阀门动作到位好，体积小，易内置。

燃气表的工作原理
燃气表是一种用于测量燃气使用量的仪器，它的工作原理基于物理学中的伯努利方程和能量守恒定律。

燃气表通常由三个部分组成：进气口、计量室和出气口。

进气口接收燃气，计量室中有一个或多个活塞或膜片，它们随着燃气的进入和排出而上下或振动。

出气口则连接到燃气管道，将计量室内的燃气排出。

当燃气进入计量室时，活塞或膜片受到向下的压力，向下运动。

此时，计量室内的气体压力降低，而外部大气压力保持不变。

根据伯努利方程，气体的压力和速度成反比关系，因此气体速度增加，活塞或膜片的振动频率也随之增加。

当活塞或膜片向下运动到最低点时，它们开始向上振动。

此时，计量室内的气体速度减慢，压力逐渐增加。

同样根据伯努利方程，气体速度减慢，压力增加，活塞或膜片的振动频率也随之减小。

计量室内的活塞或膜片振动频率与燃气流量成正比。

因此，通过测量活塞或膜片的振动频率，可以计算出燃气的流量。

一些高级的燃气表还配备了微处理器和电子元件，可以更准确地测量燃气流量，并将数据传输到计算机或其他设备中进行分析和管理。

总之，燃气表的工作原理是基于物理学原理，通过测量
气体速度和振动频率来计算燃气流量。

这种仪器在能源管理和节约能源方面发挥着重要作用。

智能IC卡燃气表毕业论文智能IC卡燃气表的设计摘要：本文设计的智能IC卡燃气表在对燃气流量控制的同时，又可以固定流量加以显示，而当流量小于某一值时，就报警。

本设计采用MCS-51系列单片机中的89C51为CPU，当IC 卡插入后，燃气开通，传感器会将检测到的流量以电流的形式送入I /Ｖ变换器，得到相应的电压信号，该信号经A/D转换后，以数字量的形式存在于CPU单元中，该量与设定值一定存在差值，通过PID调节后，将信息送入CPU中，由他发出指令信号推动执行机构带动调节阀控制燃气流量的大小，如此反复多次控制后，最终可实现设计的相关参数。

关键词：IC卡单片机流量显示目录引言 (1)第一章智能IC卡燃气表的总体设计方案及原理 (2)1.1 IC卡燃气表的总体设计方案 (2)1.1.1 系统总体的控制过程 (2)1.1.2 智能IC卡燃气表的控制算法 (2)1.2 智能IC卡燃气表的原理及功能 (3)第二章智能IC卡燃气表系统的硬件组成 (4)2.1 传感器的功能及其技术参数 (4)2.2（RCV420）变换器的设计 (5)2.3 A/D转换器的设计 (6)2.4 TLC549与89C51芯片的连接方法 (6)2.5 单片机的设计 (7)2.5.1 89C51芯片及片内功能 (7)2.5.2 89C51各引脚功能 (7)2.5.3 89C51最小应用系统设计 ..................................... 错误!未定义书签。

2.6 储存器的设计.................................................... 错误!未定义书签。

2.6.1 AT24C02内部芯片结构及使用方法 ............................ 错误!未定义书签。

2.6.2 AT24C02与单片机的连接 ..................................... 错误!未定义书签。

无线远程传膜式燃气表使用说明书一、产品概述无线远程传膜式燃气表是一款现代化的燃气计量仪器，具备无线远程传输、数据实时监控、高性能低功耗等特性。

它采用了先进的传膜技术，能够精确测量燃气的使用量，并通过无线方式将数据传输至智能管理平台，方便用户随时随地了解燃气使用情况。

本说明书将详细介绍无线远程传膜式燃气表的使用方法及注意事项。

二、使用步骤1.安装与激活将无线远程传膜式燃气表按照安装说明安装在指定位置，确保接管密封、无泄漏。

在初次使用前，请根据智能管理平台的提示激活燃气表，以便进行后续远程管理操作。

2.数据传输与监控无线远程传膜式燃气表会自动实时监测燃气使用量，并通过内置的无线模块将数据传输至智能管理平台。

用户可通过手机APP或网页端随时查看燃气表的运行状态、燃气使用量等信息。

3.充值与缴费当燃气表剩余量低于预设值时，智能管理平台会发出预警提示。

用户可通过手机APP或到指定营业厅进行充值和缴费操作。

缴费成功后，智能管理平台将自动为燃气表重新加气。

4.故障排除与维护若燃气表出现异常或故障，用户可先检查表具外观及接管是否正常。

如无法解决问题，请联系专业人员进行检查和维修。

为保证燃气表正常运行，建议定期进行维护保养。

三、注意事项1.安全使用在使用无线远程传膜式燃气表时，请注意安全使用事项，遵守当地燃气安全法规。

为确保安全，请定期检查燃气表及周边环境是否存在安全隐患，如发现异常应及时处理。

2.保护设备在使用过程中，应避免对燃气表进行剧烈震动或撞击，以免造成设备损坏或测量精度下降。

同时，为防止设备老化，建议在适宜的环境下使用燃气表，避免长时间处于高温、高湿等恶劣环境中。

3.遵守安装规范在进行安装时，请务必遵循安装规范，确保接管连接牢固、密封良好。

如有疑问或困难，请联系专业人员进行安装或指导安装工作。

在使用过程中应经常检查连接是否正常以防止泄漏事故的发生。

4.定期校准为保证测量精度和数据准确性，建议定期对无线远程传膜式燃气表进行校准。

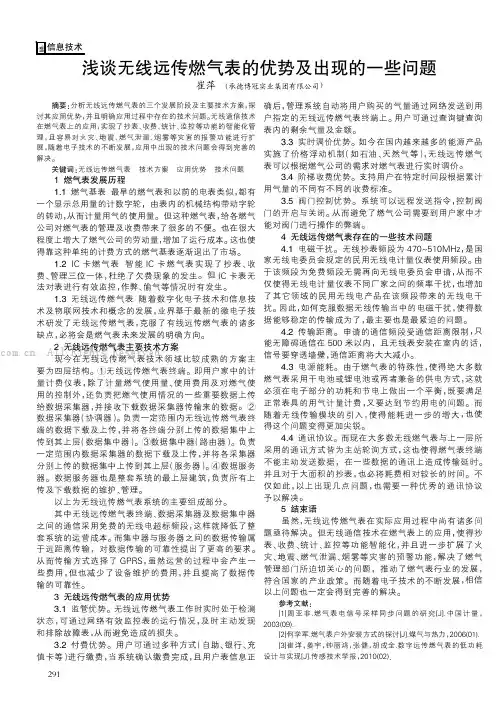

摘要:分析无线远传燃气表的三个发展阶段及主要技术方案，探讨其应用优势，并且明确应用过程中存在的技术问题。

无线通信技术在燃气表上的应用，实现了抄表、收费、统计、监控等功能的智能化管理，且容易对火灾、地震、燃气泄漏、烟雾等灾害的报警功能进行扩展，随着电子技术的不断发展，应用中出现的技术问题会得到完善的解决。

关键词:无线远传燃气表技术方案应用优势技术问题1燃气表发展历程1.1燃气基表最早的燃气表和以前的电表类似，都有一个显示总用量的计数字轮，由表内的机械结构带动字轮的转动，从而计量用气的使用量。

但这种燃气表，给各燃气公司对燃气表的管理及收费带来了很多的不便。

也在很大程度上增大了燃气公司的劳动量，增加了运行成本。

这也使得靠这种单纯的计费方式的燃气基表逐渐退出了市场。

1.2IC卡燃气表智能IC卡燃气表实现了抄表、收费、管理三位一体，杜绝了欠费现象的发生。

但IC卡表无法对表进行有效监控，作弊、偷气等情况时有发生。

1.3无线远传燃气表随着数字化电子技术和信息技术及物联网技术和概念的发展，业界基于最新的微电子技术研发了无线远传燃气表，克服了有线远传燃气表的诸多缺点，必将会是燃气表未来发展的明确方向。

2无线远传燃气表主要技术方案现今在无线远传燃气表技术领域比较成熟的方案主要为四层结构。

①无线远传燃气表终端。

即用户家中的计量计费仪表，除了计量燃气使用量、使用费用及对燃气使用的控制外，还负责把燃气使用情况的一些重要数据上传给数据采集器，并接收下载数据采集器传输来的数据。

②数据采集器（协调器）。

负责一定范围内无线远传燃气表终端的数据下载及上传，并将各终端分别上传的数据集中上传到其上层（数据集中器）。

③数据集中器（路由器）。

负责一定范围内数据采集器的数据下载及上传，并将各采集器分别上传的数据集中上传到其上层（服务器）。

④数据服务器。

数据服务器也是整套系统的最上层建筑，负责所有上传及下载数据的维护、管理。

以上为无线远传燃气表系统的主要组成部分。
