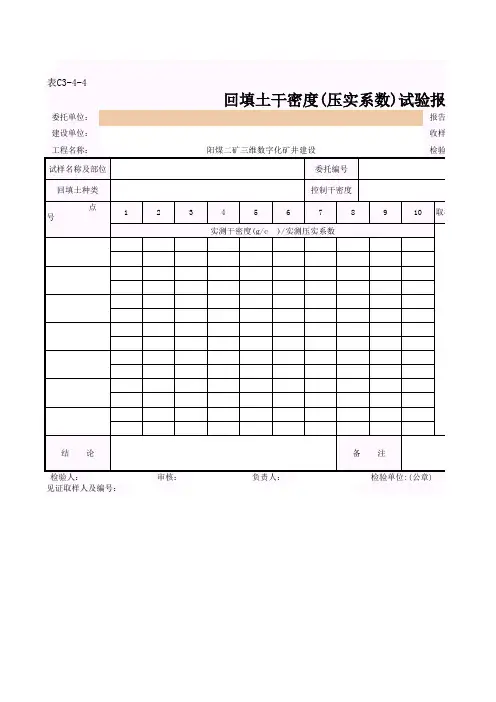

回填土干密度(压实系数)试验报告
- 格式:xls
- 大小:24.50 KB
- 文档页数:2

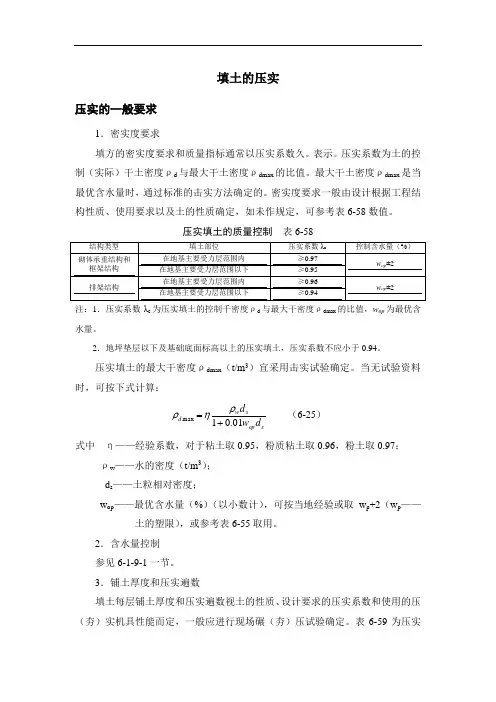

填土的压实压实的一般要求1.密实度要求填方的密实度要求和质量指标通常以压实系数久。
表示。
压实系数为土的控制(实际)干土密度ρd 与最大干土密度ρdmax 的比值。
最大干土密度ρdmax 是当最优含水量时,通过标准的击实方法确定的。
密实度要求一般由设计根据工程结构性质、使用要求以及土的性质确定,如未作规定,可参考表6-58数值。
压实填土的质量控制 表6-58注:1.压实系数λc 为压实填土的控制千密度ρd 与最大干密度ρdmax 的比值,w op 为最优含水量。
2.地坪垫层以下及基础底面标高以上的压实填土,压实系数不应小于0.94。
压实填土的最大干密度ρdmax (t/m 3)宜采用击实试验确定。
当无试验资料时,可按下式计算:sop sw d d w d 01.01max +=ρηρ (6-25)式中 η——经验系数,对于粘土取0.95,粉质粘土取0.96,粉土取0.97;ρw ——水的密度(t/m 3); d s ——土粒相对密度;w op ——最优含水量(%)(以小数计),可按当地经验或取w p +2(w p ——土的塑限),或参考表6-55取用。
2.含水量控制 参见6-1-9-1一节。
3.铺土厚度和压实遍数填土每层铺土厚度和压实遍数视土的性质、设计要求的压实系数和使用的压(夯)实机具性能而定,一般应进行现场碾(夯)压试验确定。
表6-59为压实机械和工具每层铺土厚度与所需的碾压(夯实)遍数的参考数值,如无试验依据,可参考应用。
填土施工时的分层厚度及压实遍数表6-59压实机具的选择1.平碾压路机又称光碾压路机,按重量等级分轻型(3~5t)、中型(6~10t)和重型(12~15t)三种;按装置形式的不同又分单轮压路机、双轮压路机及三轮压路机等几种;按作用于土层荷载的不同,分静作用压路机和振动压路机两种。
平碾压路机具有操作方便,转移灵活,碾压速度较快等优点,但碾轮与土的接触面积大,单位压力较小,碾压上层密实度大于下层。

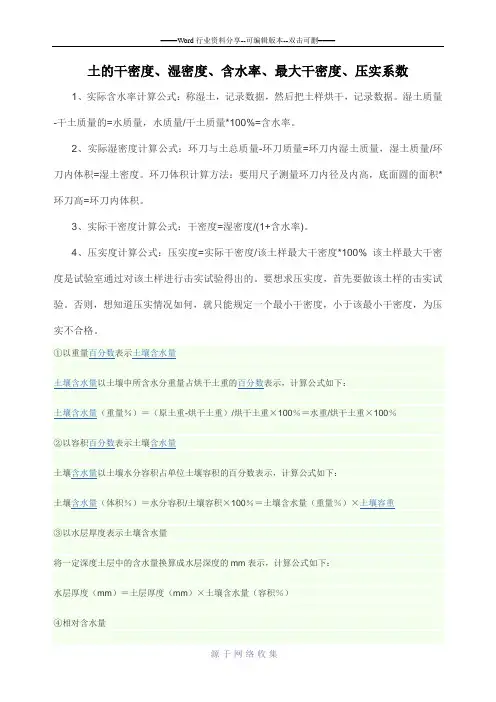

土的干密度、湿密度、含水率、最大干密度、压实系数1、实际含水率计算公式:称湿土,记录数据,然后把土样烘干,记录数据。
湿土质量-干土质量的=水质量,水质量/干土质量*100%=含水率。
2、实际湿密度计算公式:环刀与土总质量-环刀质量=环刀内湿土质量,湿土质量/环刀内体积=湿土密度。
环刀体积计算方法:要用尺子测量环刀内径及内高,底面圆的面积*环刀高=环刀内体积。
3、实际干密度计算公式:干密度=湿密度/(1+含水率)。
4、压实度计算公式:压实度=实际干密度/该土样最大干密度*100% 该土样最大干密度是试验室通过对该土样进行击实试验得出的。
要想求压实度,首先要做该土样的击实试验。
否则,想知道压实情况如何,就只能规定一个最小干密度,小于该最小干密度,为压实不合格。
①以重量百分数表示土壤含水量土壤含水量以土壤中所含水分重量占烘干土重的百分数表示,计算公式如下:土壤含水量(重量%)=(原土重-烘干土重)/烘干土重×100%=水重/烘干土重×100%②以容积百分数表示土壤含水量土壤含水量以土壤水分容积占单位土壤容积的百分数表示,计算公式如下:土壤含水量(体积%)=水分容积/土壤容积×100%=土壤含水量(重量%)×土壤容重③以水层厚度表示土壤含水量将一定深度土层中的含水量换算成水层深度的mm表示,计算公式如下:水层厚度(mm)=土层厚度(mm)×土壤含水量(容积%)④相对含水量将土壤含水量换算成占田间持水量或全蓄水量的百分数,以表示土壤水的相对含量,计算公式如下:旱地土壤相对含水量(%)=土壤含水量/田间持水量×100%水田土壤相对含水量(%)=土壤含水量/全蓄水量×100%。

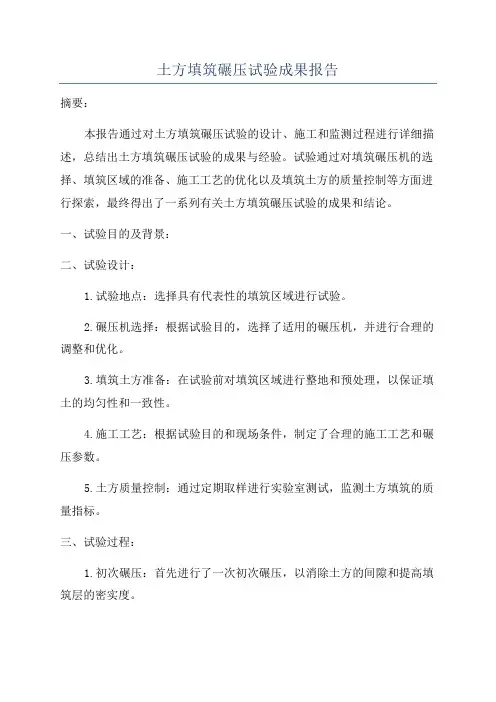

土方填筑碾压试验成果报告摘要:本报告通过对土方填筑碾压试验的设计、施工和监测过程进行详细描述,总结出土方填筑碾压试验的成果与经验。
试验通过对填筑碾压机的选择、填筑区域的准备、施工工艺的优化以及填筑土方的质量控制等方面进行探索,最终得出了一系列有关土方填筑碾压试验的成果和结论。
一、试验目的及背景:二、试验设计:1.试验地点:选择具有代表性的填筑区域进行试验。
2.碾压机选择:根据试验目的,选择了适用的碾压机,并进行合理的调整和优化。
3.填筑土方准备:在试验前对填筑区域进行整地和预处理,以保证填土的均匀性和一致性。
4.施工工艺:根据试验目的和现场条件,制定了合理的施工工艺和碾压参数。
5.土方质量控制:通过定期取样进行实验室测试,监测土方填筑的质量指标。
三、试验过程:1.初次碾压:首先进行了一次初次碾压,以消除土方的间隙和提高填筑层的密实度。
2.次数碾压:根据试验设计,进行了不同次数的碾压试验,以比较填筑层的密实度和强度的变化。
四、试验结果及分析:1.碾压参数对填筑土方的影响:通过试验数据的分析和比较,得出了填筑碾压机参数对填筑土方密实度和抗剪强度的影响关系。
2.施工工艺的优化:根据试验结果,对施工工艺进行了优化,提出了各个环节的改进方法。
3.土方质量控制:通过对填筑土方的取样和实验室测试,监控了土方填筑的质量指标,为后续工程提供了保障。
五、试验结论:通过土方填筑碾压试验,得出以下结论:1.碾压机的选择和参数调整对填筑土方的密实度和强度影响显著。
2.施工工艺的合理优化可提高填筑层的密实度和强度。
3.对填筑土方的质量进行有效的监测和控制,有助于工程质量的保证。
六、经验总结:通过本次试验,总结出以下经验:1.碾压机的选择需根据试验目的和填筑环境进行合理优化。
2.施工工艺的优化可根据试验数据和实际需求进行调整和改进。
3.土方质量控制需要定期取样并进行实验室测试,以确保填筑土方的质量指标达标。
七、展望:基于本次试验成果和经验,将进一步深入研究土方填筑碾压参数对工程质量的影响,以提高土方填筑工程的施工效果和工程质量。

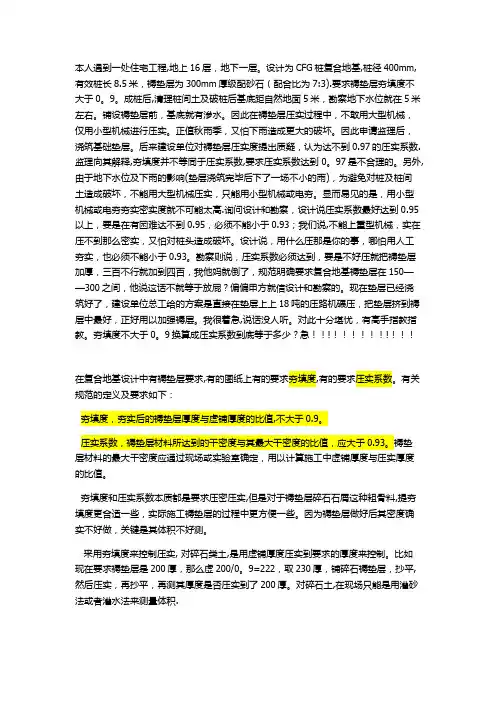

本人遇到一处住宅工程,地上16层,地下一层。
设计为CFG桩复合地基,桩径400mm,有效桩长8.5米,褥垫层为300mm厚级配砂石(配合比为7:3).要求褥垫层夯填度不大于0。
9。
成桩后,清理桩间土及破桩后基底距自然地面5米,勘察地下水位就在5米左右。
铺设褥垫层前,基底就有渗水。
因此在褥垫层压实过程中,不敢用大型机械,仅用小型机械进行压实。
正值秋雨季,又怕下雨造成更大的破坏。
因此申请监理后,浇筑基础垫层。
后来建设单位对褥垫层压实度提出质疑,认为达不到0.97的压实系数.监理向其解释,夯填度并不等同于压实系数,要求压实系数达到0。
97是不合理的。
另外,由于地下水位及下雨的影响(垫层浇筑完毕后下了一场不小的雨),为避免对桩及桩间土造成破坏,不能用大型机械压实,只能用小型机械或电夯。
显而易见的是,用小型机械或电夯夯实密实度就不可能太高.询问设计和勘察,设计说压实系数最好达到0.95以上,要是在有困难达不到0.95,必须不能小于0.93;我们说,不能上重型机械,实在压不到那么密实,又怕对桩头造成破坏。
设计说,用什么压那是你的事,哪怕用人工夯实,也必须不能小于0.93。
勘察则说,压实系数必须达到,要是不好压就把褥垫层加厚,三百不行就加到四百,我他妈就倒了,规范明确要求复合地基褥垫层在150——300之间,他说这话不就等于放屁?偏偏甲方就信设计和勘察的。
现在垫层已经浇筑好了,建设单位总工给的方案是直接在垫层上上18吨的压路机碾压,把垫层挤到褥层中最好,正好用以加强褥层。
我很着急,说话没人听。
对此十分堪忧,有高手指教指教。
夯填度不大于0。
9换算成压实系数到底等于多少?急!!!!!!!!!!!!!在复合地基设计中有褥垫层要求,有的图纸上有的要求夯填度,有的要求压实系数。
有关规范的定义及要求如下:夯填度,夯实后的褥垫层厚度与虚铺厚度的比值,不大于0.9。
压实系数,褥垫层材料所达到的干密度与其最大干密度的比值,应大于0.93。

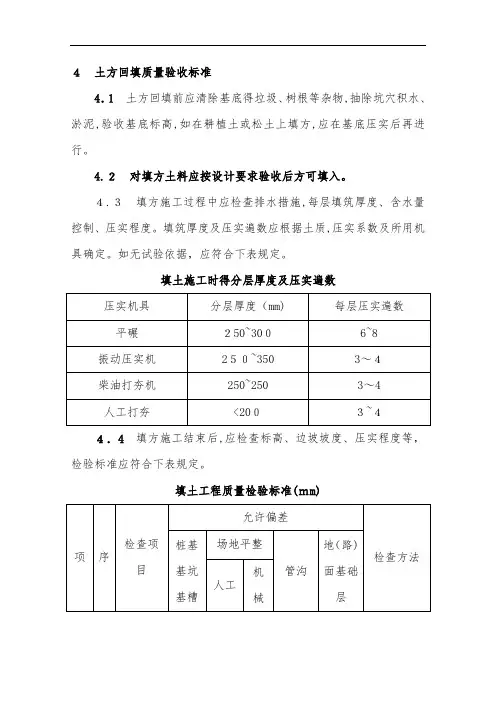

4土方回填质量验收标准4.1土方回填前应清除基底得垃圾、树根等杂物,抽除坑穴积水、淤泥,验收基底标高,如在耕植土或松土上填方,应在基底压实后再进行。
4.2对填方土料应按设计要求验收后方可填入。
4.3填方施工过程中应检查排水措施,每层填筑厚度、含水量控制、压实程度。
填筑厚度及压实遍数应根据土质,压实系数及所用机具确定。
如无试验依据,应符合下表规定。
填土施工时得分层厚度及压实遍数4.4填方施工结束后,应检查标高、边坡坡度、压实程度等,检验标准应符合下表规定。
填土工程质量检验标准(mm)一、土方开挖主控项目:1、标高。
就是指挖后得基底标高,用水准仪测量。
检查测量记录。
2、长度、宽度。
就是指基底得宽度、长度。
用经纬仪、拉线尺量检查等,检查测量记录。
3、边坡。
符合设计要求。
按规范6、2、3条观察检查或用坡度尺检查。
只能坡不能陡。
一般项目:1、表面平整度。
主要就是指基底,用2m靠尺与楔开塞尺检查。
2、基底土性。
符合设计要求。
观察检查或土样分析,通常请勘察、设计单位来验槽,形成验槽记录。
土方开挖前检查定位放线、排水与降低地下水位系统,合理安排土方运输车得行走路线及弃土场。
施工过程中检查平面位置、水平标高、边坡坡度、压实度、排水、降低地下水位系统,并随时观测周围得环境变化。
施工完成后,进行验槽。
形成施工记录及检验报告,检查施工记录及验槽报告。
二、土方回填主控项目:1、标高。
就是指回填后得表面标高,用水准仪测量。
检查测量记录。
2、分层压实系数。
符合设计要求。
按规定方法取样,试验测量,不满足要求时随时进行返工处理,直到达到要求。
检查测试记录。
一般项目:1、回填土料。
符合设计要求。
取样检查或直观鉴别。
做出记录,检查试验报告。
2、分层厚度及含水量。
符合设计要求。
用水准仪检查分层厚度。
取样检测含水量。
检查施工记录与试验报告。
3、表面平整度。
用水准仪或靠尺检查。
控制在允许偏差范围内。
土方回填前清除基底得垃圾、树根等杂物,去除积水、淤泥,验收基底标高。

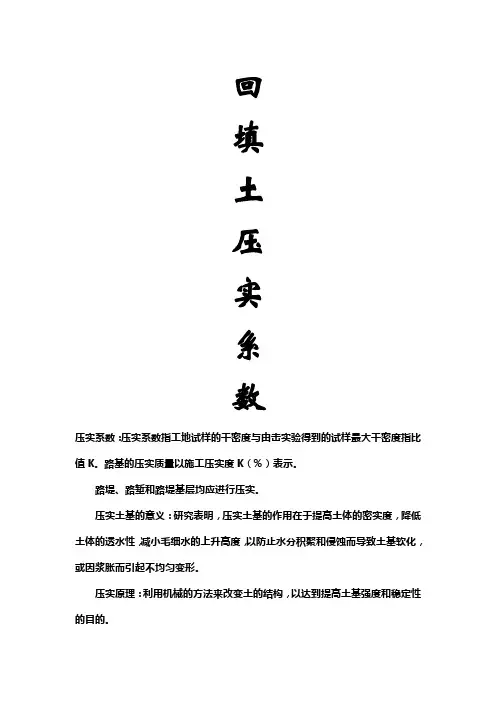

回填土压实系数压实系数:压实系数指工地试样的干密度与由击实验得到的试样最大干密度指比值K。
路基的压实质量以施工压实度K(%)表示。
路堤、路堑和路堤基层均应进行压实。
压实土基的意义:研究表明,压实土基的作用在于提高土体的密实度,降低土体的透水性,减小毛细水的上升高度,以防止水分积聚和侵蚀而导致土基软化,或因浆胀而引起不均匀变形。
压实原理:利用机械的方法来改变土的结构,以达到提高土基强度和稳定性的目的。
影响土基压实度的内在因素主要是含水量和土的性质,外在因素有压实功能,压实工具以及方法等。
压实系数是经验取值。
标贯值与承载力有直接关系:N63.5 ;砂土N=10、15、30、50 时的承载力分别在150、200、300、400左右。
第一条在地基主要受力层范围内,按不同结构类型,要求压实系数达到0.94至0.96以上,一般都是在这个范围进行取值。
国家规范中似乎是没有明文规定,但是据我所知有很多省份都出台了一些相关规定,下面是某省的地方规定的一个截取:第二条回填土必须分层夯实,每层虚铺厚度不得超过300mm(在狭窄处填土当单人手夯时,每层虚铺厚度不得超过100mm)。
草皮、木块、毛竹料等有机物质不得进入回填土内。
严禁水沉法回填土方。
”不同的土壤类别对应不同的系数,需要根据当地的实际情况查表得到。
回填土压实系数的具体范围值0.9到0.98普通房建工程基础一般是0.95,房心和室外一般是0.93;压实系数是指现场单位体积压实后重量与实验室作出的单位体积最大击实重量的比值。
(1)承载力的确定。
经过人工压实(或夯实)的3∶7灰土垫层,当压实系数控制在0.97及干土重度不小于14.5~15.0kN/m3时,其容许承载力可达300kPa以上。
对于2∶8灰土,当压实系数控制在0.97及干土重度不小于14.8~15.5kN/m3时,其容许承载力可达300k Pa。
(2)灰土垫层材料配比。
灰土中石灰用量在一定范围内,其强度随灰土用量的增大而提高,但当超过一定限值后,强度则增加很小,并且有逐渐减小的趋势。

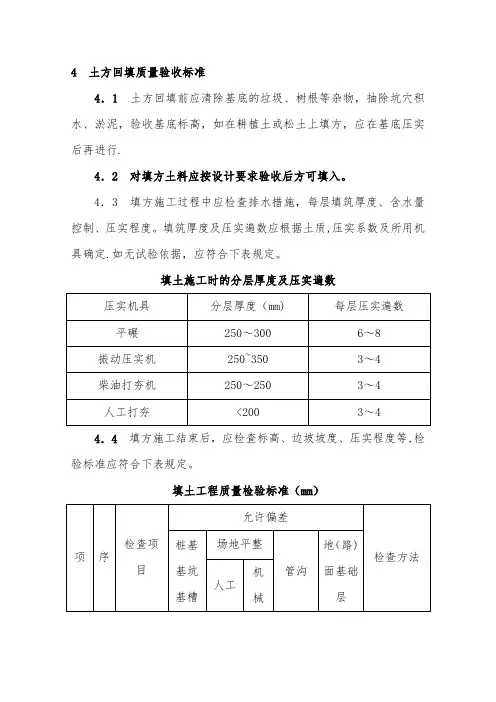

4 土方回填质量验收标准4.1土方回填前应清除基底的垃圾、树根等杂物,抽除坑穴积水、淤泥,验收基底标高,如在耕植土或松土上填方,应在基底压实后再进行.4.2 对填方土料应按设计要求验收后方可填入。
4.3 填方施工过程中应检查排水措施,每层填筑厚度、含水量控制、压实程度。
填筑厚度及压实遍数应根据土质,压实系数及所用机具确定.如无试验依据,应符合下表规定。
填土施工时的分层厚度及压实遍数4.4填方施工结束后,应检查标高、边坡坡度、压实程度等,检验标准应符合下表规定。
填土工程质量检验标准(mm)一、土方开挖主控项目:1、标高。
是指挖后的基底标高,用水准仪测量.检查测量记录。
2、长度、宽度。
是指基底的宽度、长度.用经纬仪、拉线尺量检查等,检查测量记录。
3、边坡。
符合设计要求。
按规范6.2。
3条观察检查或用坡度尺检查。
只能坡不能陡。
一般项目:1、表面平整度.主要是指基底,用2m靠尺和楔开塞尺检查。
2、基底土性。
符合设计要求。
观察检查或土样分析,通常请勘察、设计单位来验槽,形成验槽记录。
土方开挖前检查定位放线、排水和降低地下水位系统,合理安排土方运输车的行走路线及弃土场。
施工过程中检查平面位置、水平标高、边坡坡度、压实度、排水、降低地下水位系统,并随时观测周围的环境变化。
施工完成后,进行验槽。
形成施工记录及检验报告,检查施工记录及验槽报告。
二、土方回填主控项目:1、标高.是指回填后的表面标高,用水准仪测量。
检查测量记录。
2、分层压实系数。
符合设计要求.按规定方法取样,试验测量,不满足要求时随时进行返工处理,直到达到要求。
检查测试记录。
一般项目:1、回填土料.符合设计要求。
取样检查或直观鉴别.做出记录,检查试验报告.2、分层厚度及含水量。
符合设计要求.用水准仪检查分层厚度.取样检测含水量。
检查施工记录和试验报告。
3、表面平整度.用水准仪或靠尺检查。
控制在允许偏差范围内.土方回填前清除基底的垃圾、树根等杂物,去除积水、淤泥,验收基底标高.如在松土上填方,在基底压实后再进行。
回填压实度规范篇一:土方回填标准4 土方回填质量验收标准4.1 土方回填前应清除基底的垃圾、树根等杂物,抽除坑穴积水、淤泥,验收基底标高,如在耕植土或松土上填方,应在基底压实后再进行。
4.2 对填方土料应按设计要求验收后方可填入。
4.3 填方施工过程中应检查排水措施,每层填筑厚度、含水量控制、压实程度。
填筑厚度及压实遍数应根据土质,压实系数及所用机具确定。
如无试验依据,应符合下表规定。
填土施工时的分层厚度及压实遍数4.4 填方施工结束后,应检查标高、边坡坡度、压实程度等,检验标准应符合下表规定。
填土工程质量检验标准(mm)2、基底土性。
符合设计要求。
观察检查或土样分析,通常请勘察、设计单位来验槽,形成验槽记录。
土方开挖前检查定位放线、排水和降低地下水位系统,合理安排土方运输车的行走路线及弃土场。
施工过程中检查平面位置、水平标高、边坡坡度、压实度、排水、降低地下水位系统,并随时观测周围的环境变化。
施工完成后,进行验槽。
形成施工记录及检验报告,检查施工记录及验槽报告。
二、土方回填主控项目:1、标高。
是指回填后的表面标高,用水准仪测量。
检查测量记录。
2、分层压实系数。
符合设计要求。
按规定方法取样,试验测量,不满足要求时随时进行返工处理,直到达到要求。
检查测试记录。
一般项目:1、回填土料。
符合设计要求。
取样检查或直观鉴别。
做出记录,检查试验报告。
2、分层厚度及含水量。
符合设计要求。
用水准仪检查分层厚度。
取样检测含水量。
检查施工记录和试验报告。
3、表面平整度。
用水准仪或靠尺检查。
控制在允许偏差范围内。
土方回填前清除基底的垃圾、树根等杂物,去除积水、淤泥,验收基底标高。
如在松土上填方,在基底压实后再进行。
填方土料按设计要求验收。
填方施工中检查排水措施,每层填筑厚度、含水量控制、压实程度。
填筑厚度及压实遍数应根据土质,压实系数及所用机具确定。
如无试验依据,可按表6.3.3选用。
检查施工记录和试验报告。
第一章地基与基础第一节土方回填一、依据标准GB50202-2002 《建筑地基基础工程施工质量验收规范》JGJ79-91《建筑地基处理技术规范》 GBJ301-88 《建筑工程质量检验评定标准》 GB/T50123-1999《土工试验方法标准》GB50007-2002 《建筑地基基础设计规范》二、检验项目※干密度、※压实系数(主要是施工过程中)压实系数一般由设计单位根据GB50007-2002《建筑地基基础设计规范》的规定确定。
回填土压实系数水泥稳定土基层水泥土1.75水泥砂 2.05水泥砂砾2.2水泥碎石2.1水泥石屑2.08水泥石渣2.1水泥碎石土2.15水泥砂砾土2.2石灰稳定土基层石灰土1.68石灰砂砾2.1石灰碎石2.05石灰砂砾土2.15石灰稳定土基层石灰碎石土2.1石灰土砂砾2.15石灰土碎石2.1石灰、粉煤灰稳定土基层石灰粉煤灰1.17 石灰粉煤灰土1.45 石灰粉煤灰砂1.65石灰粉煤灰砂砾1.95石灰粉煤灰碎石1.92石灰粉煤灰矿渣1.65石灰粉煤灰煤矸石1.7石灰煤渣稳定土基层石灰煤渣 1.28石灰煤渣土1.48石灰、煤渣稳定土基层石灰煤渣碎石1.8 石灰煤渣砂砾1.8 石灰煤渣矿渣1.6石灰煤渣碎石土1.8水泥石灰稳定砂砾 2.1碎(砾)石2.1土1.7土砂 1.94粒料改善砂、粘土1.9砾石 2.1嵌锁级配型基、面层级配碎石 2.2级配砾石2.2嵌锁级配型基、面层填隙碎石 1.98泥结碎(砾)石2.15磨耗层砂土1.9级配砂砾2.2煤渣 1.6沥青碎石粗粒式2.28中粒式 2.27细粒式 2.26沥青混凝土粗粒式 2.37中粒式 2.36细粒式 2.35砂粒式 2.35改性沥青混凝土细粒式2.54摘自交公路发[1992]65号《公路工程预算定额》附录一。
2.各种路面材料松方干密度如下:单位:t/m3材料名称干密度粉煤灰0.75煤渣0.8土1.15矿渣 1.4煤矸石 1.4砂1.43碎石 1.45石屑 1.45碎石土 1.5石渣 1.5砾石 1.55砂砾 1.6砂砾土 1.65粘土 1.25石粉 1.4摘自交公路发[1992]65号《公路工程预算定额》附录一。
3.单一材料结构,按压实系数计算。
材料名称压实系数砂1.25砂土 1.25砂砾 1.25煤渣 1.65矿渣 1.3天然砂砾1.3风化石 1.3。
土方回填平整度规范土方回填质量验收标准1、土方回填前应清除基底的垃圾、树根等杂物,抽除坑穴积水、淤泥,验收基底标高,如在耕植土或松土上填方,应在基底压实后再进行。
2、对填方土料应按设计要求验收后方可填入。
3、填方施工过程中应检查排水措施,每层填筑厚度、含水量控制、压实程度。
填筑厚度及压实遍数应根据土质,压实系数及所用机具确定。
如无试验依据,应符合下表规定填土施工时的分层厚度及压实遍数4、填方施工结束后,应检查标高、边坡坡度、压实程度等,检验标准应符合下表规定。
填土工程质量检验标准(mm)主控项目:1、标高。
是指挖后的基底标高,用水准仪测量。
检查测量记录。
2、长度、宽度。
是指基底的宽度、长度。
用经纬仪、拉线尺量检查等,检查测量记录。
3、边坡。
符合设计要求。
按规范6.2.3条观察检查或用坡度尺检查。
只能坡不能陡。
一般项目:1、表面平整度。
主要是指基底,用2m靠尺和楔开塞尺检查。
2、基底土性。
符合设计要求。
观察检查或土样分析,通常请勘察、设计单位来验槽,形成验槽记录。
土方开挖前检查定位放线、排水和降低地下水位系统,合理安排土方运输车的行走路线及弃土场。
施工过程中检查平面位置、水平标高、边坡坡度、压实度、排水、降低地下水位系统,并随时观测周围的环境变化。
施工完成后,进行验槽。
形成施工记录及检验报告,检查施工记录及验槽报告。
土方回填主控项目:1、标高。
是指回填后的表面标高,用水准仪测量。
检查测量记录。
2、分层压实系数。
符合设计要求。
按规定方法取样,试验测量,不满足要求时随时进行返工处理,直到达到要求。
检查测试记录。
一般项目:1、回填土料。
符合设计要求。
取样检查或直观鉴别。
做出记录,检查试验报告。
2、分层厚度及含水量。
符合设计要求。
用水准仪检查分层厚度。
取样检测含水量。
检查施工记录和试验报告。
3、表面平整度。
用水准仪或靠尺检查。
控制在允许偏差范围内。
土方回填前清除基底的垃圾、树根等杂物,去除积水、淤泥,验收基底标高。
