物理学中的低维材料研究随着科技进步的不断推进和物理学研究的不断深入，越来越多的新材料被发现，其性质也被人们所熟知。
本文将主要介绍低维材料的研究，探讨它们独特的物理性质及潜在应用。
低维材料是指其厚度在纳米级别的材料。
这些材料具有独特的物理性质，与其在三维空间中的形态有着显著的区别。
与其它材料相比，低维材料拥有非常大的比表面积，这意味着它们对周围环境更为敏感，同时也表明了其表面上原子和分子行为对整个材料的性质起着重要的影响。
在低维材料中，二维材料是当前研究的热点。
其中最为重要的是石墨烯。
石墨烯是一种碳原子排列成的单层平面晶体，具有卓越的机械、电学和热学性质。
由于其单层结构，所以石墨烯具有极高的柔韧性，并且能够有效地传递电子和热量。
这使它成为一种非常有前途的材料，可广泛应用于电子器件和纳米机器人等领域。
此外，二维材料中还有黑磷、Transition metal dichalcogenides (TMDs)、氧化铟等材料。
这些材料具有非常有趣的物理性质，如电学、光学性质等。
除了二维材料，现在还发现了一种三维材料，即“纳米栅”。
纳米栅材料中的原子排列方式与石墨烯类似，但其是多层的，因此也具有与石墨烯不同的物理性质。
纳米栅材料非常薄，其厚度在10-50 nm之间，因此对于光的传输和吸收具有非常重要的影响。
目前，研究人员已经在其上设计和制作了具有较高效率的光电转化器。
低维材料除了具有独特的物理性质外，还有广泛的应用价值。
如在电子器件中，各种高性能的学院场效应晶体管、开关、光电探测器、电子透明导电膜，纳米机器人等都可以基于低维材料来制造。
在能量领域，高效太阳能电池就是低维材料的一个重要应用。
此外，低维材料还可以用于化学催化、传感、生物医学和微波电子学等领域。
总的来说，低维材料的研究有着广泛的前景和应用，其不同于一般的材料的特殊物理性质和小尺寸特征使得其可以在各个领域中扮演重要的角色。
然而，研究低维材料仍然面临许多挑战，如制备、表征和应用等方面的挑战。
低压环境液体的相变-概述说明以及解释1.引言1.1 概述在低压环境下，液体的相变行为是一个广泛研究的领域。
相变是指物质在特定条件下从一种态转变为另一种态的过程。
低压环境下，液体的相变行为会呈现出一些特殊的性质和现象。
首先，低压环境液体的相变对应着液体的汽化过程。
通常情况下，液体会在一定的温度和压力下转变为气体，这被称为汽化。
而在低压环境下，液体的汽化点会显著下降，导致液体更容易被转化为气体。
这是因为低压环境下，液体分子与周围气相分子之间的相互作用变弱，液体分子更容易跨越液气界面转变为气体。
其次，低压环境液体的相变行为与环境的物理和化学性质紧密相关。
在低压环境下，液体的相变行为会受到外界温度和压力的影响。
低温下，液体的分子运动减缓，很容易形成高度有序的结晶态。
而在低压条件下，液体的汽化点降低，液体相变为气体的过程也更加容易发生。
此外，不同种类的液体在低压条件下的相变行为也会有所差异，这取决于液体分子之间的相互作用力和分子结构的特点。
最后，低压环境液体的相变研究具有重要的理论意义和实际应用价值。
对低压环境下液体相变的深入研究，可以帮助我们更好地理解物质的基本性质和相互作用规律。
同时，这方面的研究也为工程和技术应用提供了一些新的思路和方法。
例如，在低温低压条件下制备高纯度的材料、研究液体的分子结构和性质、开发新型的能源储存和转换技术等方面都会受益于对低压环境液体相变行为的深入了解。
综上所述，低压环境液体的相变行为具有独特的特点和重要的研究价值。
随着科学技术的发展和对低压环境的深入探索，相信我们将能够更好地理解和利用低压环境液体的相变特性，为相关领域的发展和创新做出更大的贡献。
文章结构部分的内容可以按照以下方式编写：1.2 文章结构本文将分为三个主要部分来探讨低压环境液体的相变。
在引言部分之后，我们将首先介绍低压环境液体的定义和特点，以便读者对该主题有一个整体的认识。
随后，我们将详细探讨低压环境液体的相变过程，包括相变的机理和影响因素等方面的内容。
低维材料中的拓扑性质和量子相变研究拓扑性质和量子相变是固体物理研究领域中备受关注的重要课题。
随着科技的不断发展，低维材料作为一类特殊的材料体系，因其特殊的电子结构和性质，成为了研究拓扑性质和量子相变的理想平台。
本文将重点探讨低维材料中的拓扑性质和量子相变的研究进展。
低维材料是指在至少一个方向上具有较强限制的材料系统，如二维材料（如石墨烯）和一维纳米线等。
这些材料的特殊结构使得电子在其内部的行为表现出独特的性质，例如具有非常高的载流子迁移率和较强的机械强度。
尤其是对于二维材料而言，其平面结构使得其具有丰富多样的电子能带结构，从而引发了拓扑性质和量子相变的研究热潮。
在低维材料中，拓扑性质是其中一个最重要的研究方向。
拓扑性质是指在材料的带隙中存在的非平凡的拓扑结构，这些特殊的电子态具有较高的稳定性，并且能够展现出一些奇特的现象，如边界态和拓扑量子计算等。
此外，这些特殊的电子态对于材料的导电性、磁性和光学性质等方面也产生了巨大影响。
因此，研究低维材料中的拓扑性质对于深入理解材料物理、开展新型器件设计以及实现拓扑量子计算等领域具有重要意义。
另一个研究热点是低维材料中的量子相变。
量子相变是指在低温或其他条件下，由于量子涨落的作用，材料的物理性质发生了剧烈改变的现象。
相比于传统的热力学相变，量子相变通常发生在接近绝对零度的低温下，其行为由量子力学的规律支配。
低维材料由于其特殊的电子结构和尺寸效应，使得其在量子相变方面表现出了许多奇特的现象，如量子霍尔效应、量子阻挡态等。
研究低维材料中的量子相变不仅有助于揭示量子涨落的作用机制，也对实验结果的解释和相关材料的性能优化提供了指导。
为了研究低维材料中的拓扑性质和量子相变，科学家们采用了多种方法和技术。
其中，第一性原理计算方法被广泛应用于从头计算材料的电子结构和带隙拓扑。
同时，实验方面也开展了许多探究拓扑性质和量子相变的实验技术，如角分辨光电子能谱测量、量子霍尔效应测量等。
低维材料与相变现象简介(一) 低维材料：某些特殊材料的晶体结构含有异向性一维的线性链或二维的平面，这种材料即俗称为低维度材料(low-dimensional materials)。
由于这些材料晶体结构的特异性，故而造成许多低维度材料展现非常奇特的物理现象。
例如，这些材料中的电子被限制在一维的线性链或二维的平面上做传输，故他们的导电性会在某一(或二)晶格方向特别好，而在其它方向导电性明显较差。
那么立刻可能的问题是我们平时常见的铜线或金泊，是不是他们的导电性就只会在铜线线的方向或金泊平面的方向较好呢?答案是否定的。
因为在微小电子的世界，铜线或金泊仍然是三维的，电子的传输方向仍然是遵循古典的统计法则而四面八方都有可能。
除非铜线的直径或金泊的厚度小于电子的平均自由程(mean-free-path)，那么量子的效应才会显现出来。
低维度材料中，一维(或准一维)材料由于其特殊不对称的晶体结构，因而多种此类材料会随着温度的变化展现出各式各样有趣的相变(phasetransition)现象。
(二) 相变与临界现象：相变是有序和无序两种倾向矛盾斗争的表现。
相互作用是有序的起因，热运动是无序的来源，而系统永远趋向于最大乱度与最低能量。
在缓慢降温的过程中，每当一种相互作用的特征能量足以和热运动能量kBT 相比时，物质宏观状态可能发生变化。
换句话说，每当温度低到一种程度，以致热运动不再能破坏某种特定相互作用造成的秩序时，就可能出现一个新的相(phase)。
多种多样的相互作用，导致形形色色的相变现象。
愈是走向低温，更为精细的相互作用就得以表现出来。
而新相总是突然出现的，同时伴随着许多物理性质急剧变化。
譬如说，水(液态)在一大气压下于摄氏零度就会发生一相变现象而变成了冰(固态)，或于摄氏一百度变成了水蒸气(气态)。
对于水来说摄氏零度(或一百度)这一特殊温度我们称为临界温度(critical temperature)，而在临界温度时物质因相变而产生物理状态变化的现象称为临界现象(critical phenomena)。
材料中的相变现象与力学性能分析相变是指物质在一定条件下从一个相态转变为另一个相态的过程。
在材料科学中，相变现象不仅仅是物质结构的改变，还会对材料的力学性能产生重要影响。
本文将探讨材料中的相变现象以及其对力学性能的影响。
1. 相变的基本概念相变是物质从一个相态到另一个相态的转变过程，涉及到能量的吸收或释放。
常见的相变包括固态到液态的熔化、液态到气态的汽化、固态到气态的升华等。
相变过程中，物质的结构和性质都会发生改变，这些改变将直接影响材料的力学性能。
2. 相变与材料的力学性能相变会改变材料的晶体结构、晶粒尺寸以及晶体间的互作用力，从而影响材料的力学性能。
以金属材料为例，金属在结晶过程中会出现相变现象，如α相转变为β相等。
相变会影响晶体的晶界构造，进而影响抗拉强度、硬度以及韧性等机械性能指标。
3. 相变对材料的应力-应变行为的影响相变不仅改变了材料的晶体结构，还会对材料的应力-应变行为产生显著影响。
例如，固态材料在相变过程中会发生晶界移动，导致材料的宏观行为发生变化。
此外，相变过程中的体积变化也会导致内应力的产生，从而改变材料的应力-应变曲线。
4. 相变对材料的韧性和耐疲劳性的影响相变对材料的韧性和耐疲劳性也有重要影响。
相变过程中的组织结构变化会影响材料的断裂行为。
一些金属材料在相变过程中会出现孪晶结构，这种结构对材料的韧性和疲劳寿命具有显著影响。
5. 利用相变提高材料的力学性能相变不仅对材料的力学性能产生影响，也可以被利用来提高材料的性能。
例如，通过控制相变温度和速率，可以改变材料的组织结构，从而实现对材料力学性能的调控。
相变也可以用于制备具有优异力学性能的合金材料，如形状记忆合金。
6. 结语相变是材料科学中的一个重要研究领域，它不仅涉及到物质结构的转变，还直接关系到材料的力学性能。
通过对相变现象的深入研究，可以更好地理解材料的力学行为，从而提高材料的性能和应用领域。
相变的研究也为开发新型材料和改进现有材料提供了新的思路和方法。
低维磁性材料与磁性现象的探索磁性材料一直以来都是材料科学中的重要研究方向之一。
磁性材料的发现和研究不仅有助于理解基础物理现象，还为各种应用领域提供了重要的基础材料。
近年来，随着纳米科技的快速发展，低维磁性材料逐渐成为研究的热点之一。
低维磁性材料是指在某一维度（一维、二维或者三维）上的结构具有特殊的磁性性质。
一维低维磁性材料是指材料的结构在一维上呈现出特殊的磁性行为，比如自旋链和自旋管等。
二维低维磁性材料则是在二维平面上呈现出特殊的磁性行为，比如自旋涡旋和拓扑磁结构等。
而三维低维磁性材料则是指在三维空间中，材料的结构在特定的方向上具有特殊的磁性行为。
低维磁性材料的研究主要是基于材料的结构、组成和作用力情况等因素进行的。
通过调控这些因素，可以精确地制备出特定的低维磁性材料，并研究其磁性行为。
这不仅对理论物理学有重要的意义，还有望在信息存储、传感器、磁学计算等领域应用中发挥重要作用。
例如，一维低维磁性材料自旋链的研究已经取得了显著的进展。
自旋链是一种一维的磁性结构，具有特殊的磁性行为，比如反铁磁和亚铁磁等。
研究人员通过制备特定的自旋链结构，成功实现了自旋链的控制和调控。
这为下一代磁性存储器的发展提供了可能。
而二维低维磁性材料的研究则主要集中在拓扑磁结构上。
拓扑磁结构是一种具有特殊的拓扑特性的磁结构，在二维平面上形成旋涡、磁单极子和磁孤子等特殊的自旋结构。
这些拓扑磁结构不仅有助于我们理解基本的自旋物理现象，还可以应用于自旋电子学和自旋电子存储器等领域。
三维低维磁性材料的研究则涉及到多种材料和结构的探索。
通过制备特定的三维磁性结构，可以实现特殊的磁性行为，比如反铁磁相变、强磁衍射和自旋输运等。
这些特殊的磁性现象对于理解磁性材料和开发磁性器件具有重要的意义。
总的来说，低维磁性材料是一个非常有潜力的研究领域。
通过对低维磁性材料的探索，我们可以深入理解磁性现象的基本原理，同时也可以开发出具有特殊功能和应用价值的磁性材料和器件。
低维材料的制备与性质低维材料是指在至少一个维度上具有纳米或亚纳米级别的尺寸的材料，如二维石墨烯、一维纳米线、零维纳米颗粒等。
这些材料具有独特的物理、化学、电子学性质，因此引起了人们的极大关注。
本文将介绍低维材料的制备与性质。
一、二维材料的制备二维材料最典型的例子就是石墨烯，它是由单层碳原子构成的平面晶体结构。
石墨烯的制备方法可以分为机械剥离法、化学气相沉积法、化学还原法、流延法等。
机械剥离法是指用胶带等粘性物质剥离石墨，得到单层石墨烯。
这种方法简单易行，但是产量低，质量不稳定。
化学气相沉积法是在特定条件下，将气态的碳源化合物通过化学反应转化为石墨烯的方法。
这种方法可以批量制备，但是需要高昂的制备设备和技术。
化学还原法则是用还原剂对石墨氧化物进行还原反应，得到单层石墨烯。
这种方法简单易行，但是得到的石墨烯质量较差。
在流延法中，石墨烯由一片大块基底上生长，然后从基底上生长出来。
这种方法成本低，可批量生产。
二、一维材料的制备一维纳米线可以作为电子学器件、高灵敏度感知器、高效催化剂等材料。
纳米线的制备方法包括溶液法、气液固相生长法、气-液界面法等。
其中溶液法是纳米线制备的简单有效方法，被广泛研究。
通过将显微粒子、无机盐等成分溶解于适当的溶剂中，通过控制溶液中各种成分的浓度和温度等条件，可以得到晶体生长方向与大小相适应的纳米线结构。
气液固相生长法则是通过加热气体，从稀薄气体中将原子或分子沉积在基底表面形成纳米线。
气-液界面法则是由于溶液的挥发，固液界面上的成核几率增加，因而直接在这个界面上合成纳米线。
三、零维材料的制备零维材料是指尺寸在纳米级别的球形纳米粒子，这些材料具有很高的表面积，因而具有很好的催化、传感等性能。
纳米粒子的制备方法包括化学合成法、激光等离子体法、物理气相沉积法等。
化学合成法是将金属盐等化合物在一定条件下还原为金属纳米粒子。
这种方法操作简单，可以批量制备，但是粒子形状和大小控制较难。
激光等离子体法则是将激光束聚焦在金属表面，形成等离子体，通过化学反应从而得到金属纳米粒子。
低维材料知识点总结低维材料的定义低维材料是指在至少一维空间中具有特定的尺寸约束的材料。
根据材料所受到的尺寸约束情况不同，低维材料可以分为一维、二维和零维材料。
一维材料是指只在一个维度上受到约束的材料，比如纳米线、纳米管等；二维材料是指只在两个维度上受到约束的材料，比如石墨烯、硼氮化物等；零维材料是指在所有三个维度上都受到约束的材料，比如纳米颗粒、纳米点等。
低维材料受到尺寸约束后，会出现一些独特的物理、化学和电子特性，因此具有广泛的研究价值和潜在的应用价值。
低维材料的分类根据低维材料的维度和结构特点，可以将其分为多种不同的类型。
其中，最为著名和研究最为深入的是一维和二维材料。
一维材料包括纳米线、纳米管、纳米棒等，其特点是在一维空间中具有明显的尺寸约束；而二维材料包括石墨烯、硼氮化物、二维过渡族金属硫化物等，其特点是在二维空间中具有明显的尺寸约束。
此外，还有一些特殊的低维材料，比如零维纳米颗粒、纳米点等。
每种低维材料都有其特定的结构和性质，因此需要采用不同的研究方法和技术来进行研究和应用。
低维材料的特性低维材料具有多种独特的物理、化学和电子特性，这些特性是由其特定的结构和维度所决定的。
首先，低维材料通常具有较高的比表面积，这使得其在催化、传感、吸附等方面具有优异的性能。
其次，低维材料具有较强的量子尺寸效应，这导致其在光学、电学、磁学等方面表现出与传统材料不同的性质。
此外，低维材料还具有优异的机械性能，比如高强度、高韧性等，这使得其在纳米材料、纳米器件等方面具有广泛的应用潜力。
总之，低维材料的独特特性使得其在多个领域具有广阔的发展前景。
低维材料的制备方法由于低维材料具有独特的结构和特性，因此其制备方法通常也较为特殊和复杂。
一维材料的制备通常采用化学气相沉积、溶液法、电化学沉积等方法；二维材料的制备则通常采用机械剥离、化学气相沉积、溶液剥离等方法；而零维材料的制备则包括光化学合成、热分解合成、溶液合成等多种方法。

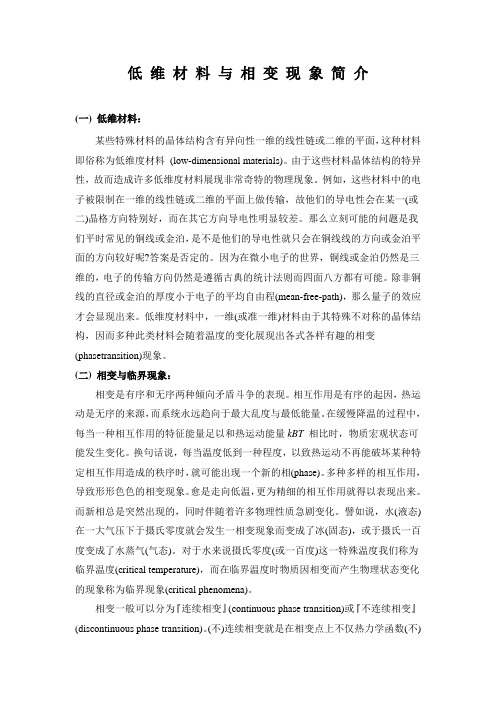

低维材料与相变现象简介
(一) 低维材料：
某些特殊材料的晶体结构含有异向性一维的线性链或二维的平面，这种材料即俗称为低维度材料 (low - dimensional materials) 。
由於这些材料晶体结构的特异性，故而造成许多低维度材料展现非常奇特的物理现象。
例如，这些材料中的电子被限制在一维的线性链或二维的平面上做传输，故他们的导电性会在某一(或二)晶格方向特别好，而在其他方向导电性明显较差。
那麼立刻可能的问题是我们平时常见的铜线或金泊，是不是他们的导电性就只会在铜线线的方向或金泊平面的方向较好呢?答案是否定的。
因为在微小电子的世界，铜线或金泊仍然是三维的，电子的传输方向仍然是遵循古典的统计法则而四面八方都有可能。
除非铜线的直径或金泊的厚度小於电子的平均自由程(mean-free-path)，那麼量子的效应才会显现出来。
低维度材料中，一维(或準一维)材料由於其特殊不对称的晶体结构，因而多种此类材料会随著温度的变化展现出各式各样有趣的相变(phase transition)现象。
(二) 相变与临界现象：
相变是有序和无序两种倾向矛盾斗争的表现。
相互作用是有序的起因，热运动是无序的来源，而系统永远趋向於最大乱度与最低能量。
在缓慢降温的过程中，每当一种相互作用的特徵能量足以和热运动能量kBT 相比时，物质宏观状态可能发生变化。
换句话说，每当温度低到一种程度，以致热运动不再能破坏某种特定相互作用造成的秩序时，就可能出现一个新的相(phase)。
多种多样的相互作用，导致形形色色的相变现象。
愈是走向低温，更为精细的相互作用就得以表现出来。
而新相总是突然出现的，同时伴随著许多物理性质急剧变化。
譬如说，水(液态)在一大气压下於摄氏零度就会发生一相变现象而变成了冰(固态)，或於摄氏一百度变成了水蒸气(气态)。
对於水来说摄氏零度(或一百度)这一特殊温度我们称为临界温度(critical temperature)，而在临界温度时物质因相变而產生物理状态变化的现象称为临界现象(critical phenomena) 。
相变一般可以分为『连续相变』(continuous phase transition) 或『不连续相变』(discontinuous phase transition)。
(不)连续相变就是在相变点上不仅热力学函数(不)连续，而且这些热力学函数对温度的导数也(不)连续的相变。
连续相变的典型例子为超导相变(superconducting transition) ，而不连续相变的典型例子为物质的三态变化。
相变和临界现象是物理学中充满难题和意外发现的领域之一。
1911年，荷兰物理学家昂内斯(Onnes)在成功液化氦气三年后意外的发现：汞的电阻在绝对温标4.2 度左右(相当於摄氏负269 度)的低温度时急剧下降，以致完全消失（即零电阻），这即是人类第一次发现了超导相变。
早期的超导体研究中，大多数的超导体(superconductor) 是金属或是合金的材质，这类型超导体是由美国物理学家巴丁、库伯和施裡弗於1957 年首先提出的BCS (Bardeen - Cooper - Schrieffer)理论来解释超导发生的机制。
当材料在其超导态，电子会籍由晶格振盪(phonons)吸引另一带相反自旋与动量的电子而形成配对，称之为库伯对(Cooper pair)。
因此整体似乎凝结成电性的超流体，而具有低於非超导态的能量。
在1987 年朱经武等人发现的临界温度高达92K 的釔钡铜氧超导体之后，将超导体的临界温度大幅提升，但是却无法使用BCS 理论来有效解释这种新超导体形成的机制，因而带给物理学界极大的困难与挑战。
但实验证据显示此类氧化铜超导材料的超导性和其低维度的二维氧化铜平面结构息息相关。
除了超导相变之外，电荷密度波(charge-density-wave) ，自旋密度波(spin-density-wave) ，有序-无序
(order-disorder)及磁性(magnetic) 等，也是於低维度材料中常见的相变现象。
当此类材料发生相变后，材料之物理性质会產生巨大的改变，故人们可以利用材料物性的改变，设计出各种功能的元件应用於不同之装置中。
例如，超导相变 (superconducting transition) 可应用於电力载送，磁性相变(magnetic transition) 可应用於资料储存。
(三) 电荷密度波：
集体传输性质是固态物理中最有趣的领域之一，其中超导态及电荷密度波基态的形成是最好的例子。
理论中超导及电荷密度波都起因於费米面(Fermi surface)能隙(energy gap) 的形成，但超导的基态为零电阻而电荷密度波的基态却为绝缘体。
一般而言，电荷密度波多发现在低维度材料中，因为低维度材料拥有特殊异向的晶体结构和电子能带结构，以及较强的电子–声子相互作用。
图一：(a)一维的线性金属系统於正常的状态(原子等距分配)及其对应之电子能态。
(b) 皮尔斯(Peierls)预测之一维线性金属系统基态。
其晶格中原子远近-远-近交替分配，而使得其空间电荷密度有週期性分佈。
注意其电子能态图中系统於费米能量打开了一能隙，使得系统由金属变成了绝缘体。
其中电荷密度波的形成是一维线性材料於低温时典型的基态。
此类一维线性材料大多是绝缘体或半导体，少数有未填满的电子能带，因此呈现金属性。
德国理论物理学家皮尔斯(Peierls)於1955 年预测，一维的线性金属系统由於电子与声子相互作用而导致晶格不稳定，系统的基态不再如同正常晶格中原子等距分配[见图一(a)]，而是晶格中原子呈远-近-远-近的交替分配，而使得其空间电荷密度有週期性分佈[见图一(b)] 。
这『电荷密度波』的形成对於一维金属系统的物理性质有重大的影响，例如说系统的电子能态於费米能量(Fermi energy)打开了一能隙，使得系统由金属变成了绝缘体。
电荷密度波的形成似乎牴触了我们对於静电学定律的认知，因为若空间的电荷以远-近-远-近的交替分佈，系统的静电位能明显要比电荷以等距的分佈较高。
在前章已讨论过所有的系统均趋向於最低能量，所以在不考虑电子与声子相互作用下静电系统将自然趋向於电荷等距分佈。
但在考虑电子与声子相互作用后，电荷密度波的形成虽然提高了一维金属系统的静电位能，但由於系统的电子能态於费米能量附近形成能隙，而降低了一维金属系统的电子能态。
若降低的电子能量比提高的静电位能来的大，总的来说一维金属系统的总能量还是能籍由电荷密度波的形成而降低。
换句话说，如果一个系统电子能量的降低(费米能量附近形成能隙)可以弥补因晶格形变(电荷以远-近-远-近交替分佈)而提高的静电位能，那麼这个系统就可以藉由电荷密度波度波的形成来降低系统的总能量，於是系统将相变成新的态.『电荷密度波』态。
这类相变一般即称为皮尔斯相变(Peierls transition)或电荷密度波相变(charge-density-wave transition)。
很明显的系统晶格的形变不能太大，否则系统的静电位能损失太大而致使电子能量降低了也无法弥补。
这也就是电荷密度波相变大多发在於一维的金属系统的原因，因为一维材料中的线性排列电荷的最近邻只有左右两个，远比三维材料中电荷的最近邻为少，故若晶格发生同样程度的形变，一维材料所损失的静电位能也较三维材料少，更有利用电荷密度波相变的发生。
皮尔斯的这个理论预测一直等了将近二十年，於1974 年化学家们才第一次化合出了一维的金属系统，而皮尔斯所预测的电荷密度波相变的正确性才首次经由实验的证明而震撼了物理学界。
典型的电荷密度波材料结构如图二所示，一维的线性结构是他们共同的特徵。
图二：典型的电荷密度波材料结构图。
(a)K2Pt(CN)4Br0.3 .3.2H2O (b)(NbSe4)2I (c)K0.3MoO3。
这类材料的共同特徵为具有一维的线性或链状结构。
当材料发生电荷密度波相变时材料的物理性质会发生重大的改变。
其中电荷密度波材料典型相变特性便是材料的电阻率会在相变温度时突然增加而成为绝缘体，如图三(b)所示。
这个现象是由於系统的电子能态於费米能量附近形成能隙而造成的结果，故电荷密度波相变又俗称『金属-绝缘体相变』。
值得一提的是超导材料於超导相变温度时电阻率的改变和电荷密度波材料相反，其电阻率急剧下降，以致完全消失。
电荷密度波材料於相变时其它物理性质的变化，如比热见图三(a)。
图三：典型的电荷密度波材料结构图。
(a)K0.3MoO3 於180 K 发生电荷密度波相变时比热随温度的变化
(b)(NbSe4)2I (c)K0.3MoO3 於263 K 发生电荷密度波相变时电阻率随温度的变化。
至今人们经过二十多年的研究，数以千计的低维材料被科学家们化合出并被证实具有电荷密度波相变，这类的研究仍是物理学家们持续努力的课题。
