2017年《电气传动与可编程控制器[PLC]》复习试题

模拟试题一距答题结束还有119分11秒一填空题（本大题共7小题，共20分）1电器。

（5分）正确答案：低压电器，高压电器，1200V，1500V答案讲解:按工作电压等级电器分为高压电器和低压电器。

高压电器用于交流电压1200V、直流电压1500V及以上电路中的电器；低压电器用于交流50Hz(或60Hz)，额定电压为1200V以下；直流额定电压1500V及以下的电路中的习题出处:第一章常用低压电器——第一节电器的基本知识难易度：低23分）正确答案：直流，交流，欠压和失压答案讲解:按照所控制电路的种类，接触器可分为交流接触器和直流接触器两大类。

接触器是一种自动的电磁式电器，线圈通入电流，产生磁场，经铁心、衔铁和气隙形成回路，产生电磁力，将衔铁吸向铁心，当处于欠压和失压习题出处:第一章常用低压电器——第二节低压电器的电磁机构及执行机构难易度：低32分）正确答案：常开、常闭答案讲解:复合按钮带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头再闭合常开触头；手指松开，常开触头和常闭触头先后复位。

习题出处:第一章常用低压电器——第八节主令器难易度：低42分）正确答案：反接制动，能耗制动答案讲解:交流异步电动机定子绕组脱离电源后，由于系统惯性作用，转子需经一段时间才能停止转动。

为了对拖动电动机采取有效的制动措施，电气制动一般有反接制动和能耗制动。

习题出处:第二章常用低压电器——第二节三相异步电动机的基本控制线路难易度：低5、PLC3分）正确答案：输入采样，程序执行，输出刷新，循环扫描答案讲解:PLC大多采用周期扫描方式工作，按用户程序的先后次序逐条运行。

一个完整的周期可分为三个阶段：输入采样、，程序执行、输出刷新。

习题出处:第三章 PLC概述及构成原理——第三节 PLC的工作原理难易度：高6、PLC2分）正确答案：用户程序，系统程序答案讲解:PLC由硬件系统和软件系统两大部分组成。

硬件系统包括中央处理器、存储器、输入/输出模块、编程器等。

一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。

3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。

当流过熔断器的电流_________过载_____时，熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。

6. 试举出两种主令电器：________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。

9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min，则其额定转差率s N=_________。

10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能：_________________、_________________。

1~5. ×√√××6~10. ×√√×√二、判断题（正确划“√”，错误划“×”。

每小题1分，共10分）（）1. 交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。

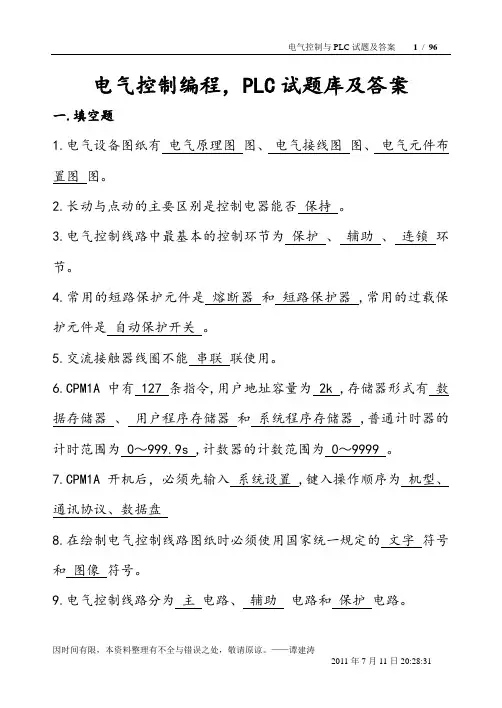

电气控制编程，PLC试题库及答案一.填空题1.电气设备图纸有电气原理图图、电气接线图图、电气元件布置图图。

2.长动与点动的主要区别是控制电器能否保持。

3.电气控制线路中最基本的控制环节为保护、辅助、连锁环节。

4.常用的短路保护元件是熔断器和短路保护器 ,常用的过载保护元件是自动保护开关。

5.交流接触器线圈不能串联联使用。

6.CPM1A中有 127 条指令,用户地址容量为 2k ,存储器形式有数据存储器、用户程序存储器和系统程序存储器 ,普通计时器的计时范围为 0～999.9s ,计数器的计数范围为 0～9999 。

7.CPM1A开机后，必须先输入系统设置 ,键入操作顺序为机型、通讯协议、数据盘8.在绘制电气控制线路图纸时必须使用国家统一规定的文字符号和图像符号。

9.电气控制线路分为主电路、辅助电路和保护电路。

10.电气控制线路的全部触点都按初始状态绘出。

11.交流接触器结构上主要有线圈、触头和灭弧装置三部分。

12.一台4KW的三相交流异步电动机其额定电流为 12 安培,选择交流接触器的额定电流为 20 安培,选择熔断器的额定电流为 20 安培。

13.C20P中有 256 个中间辅助继电器、 128 个断电保持继电器、 64 个计时/计数器,主机单元有 12 个输入点和 8 输出点。

14.可编程序控制器输出电路有三种形式,即半导体、可控硅、晶体管。

二.逻辑化简题写出下面电路的逻辑表达式，然后化简，画出化简后的电路。

解：Km=A+CB+C=AB+BC+AC+C=AB+C…….（5分）三.证明题证明下面两程序逻辑关系相等。

解：___________________________________1221J A B C J A B CJ A B C A B C J =++===++=四.判断题试问下列电路能否实现点动控制:1、×2、×3、×4、∨5、×6、∨五.改错题找出下面电路中的错误。

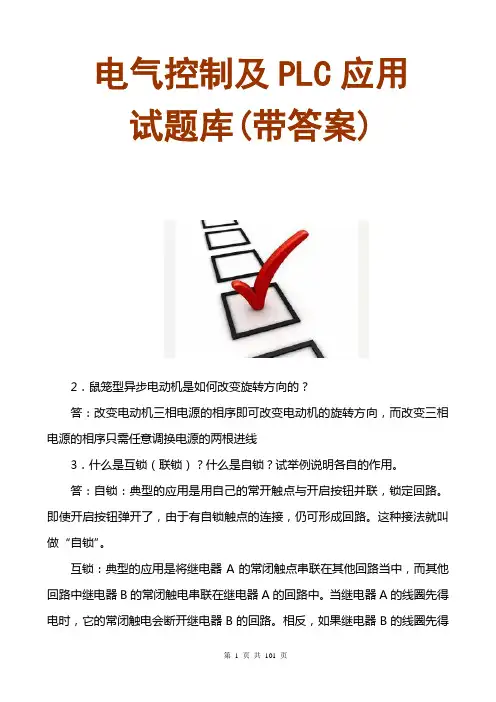

电气控制及PLC应用试题库(带答案)2．鼠笼型异步电动机是如何改变旋转方向的？答：改变电动机三相电源的相序即可改变电动机的旋转方向，而改变三相电源的相序只需任意调换电源的两根进线3．什么是互锁（联锁）？什么是自锁？试举例说明各自的作用。

答：自锁：典型的应用是用自己的常开触点与开启按钮并联，锁定回路。

即使开启按钮弹开了，由于有自锁触点的连接，仍可形成回路。

这种接法就叫做“自锁”。

互锁：典型的应用是将继电器A的常闭触点串联在其他回路当中，而其他回路中继电器B的常闭触电串联在继电器A的回路中。

当继电器A的线圈先得电时，它的常闭触电会断开继电器B的回路。

相反，如果继电器B的线圈先得电时，它的常闭触电会断开继电器A的回路。

这样互相牵制，起到一定的逻辑作用。

这种接法就叫“互锁”。

4．低压电器的电磁机构由哪几部分组成?答：电磁系统主要由线圈、铁芯（静铁芯）和衔铁（动铁芯）3部分组成5．熔断器有哪几种类型？试写出各种熔断器的型号。

熔断器在电路中的作用是什么？答：熔断器按结构形式分为半封闭插入式、无填料封闭管式、有填料封闭管式、螺旋自复式熔断器等。

其中，有填料封闭管式熔断器又分为刀形触点熔断器、螺栓连接熔断器和圆筒形帽熔断器。

6．熔断器有哪些主要参数？熔断器的额定电流与熔体的额定电流是不是一样？（1）额定电压（2）额定电流（3）分断能力（4）时间—电流特性不一样，熔断器的额定电流与熔体的额定电流是两个不同的概念，通常一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但熔体的额定电流不能大于熔断器的额定电流。

8．交流接触器主要由哪几部分组成？简述其工作原理。

答：1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。

（2）触点系统包括主触点和辅助触点。

主触点用于通断主电路，通常为三对常开触点。

辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。

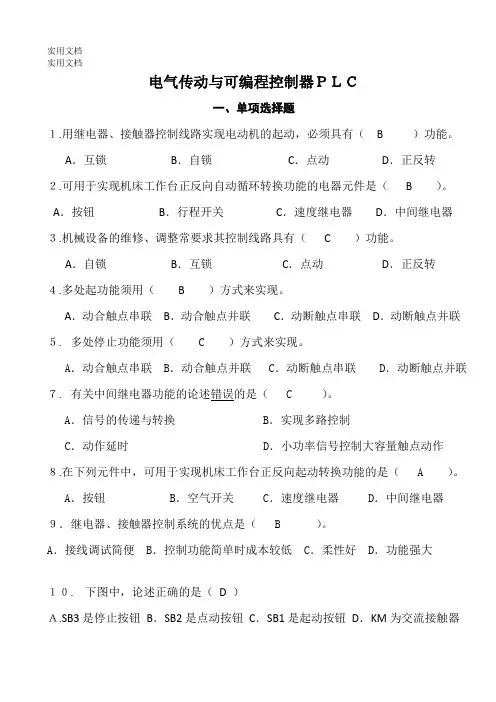

实用文档电气传动与可编程控制器ＰＬＣ一、单项选择题１.用继电器、接触器控制线路实现电动机的起动，必须具有（ B ）功能。

A．互锁B．自锁C．点动D．正反转２.可用于实现机床工作台正反向自动循环转换功能的电器元件是（ B ）。

A．按钮B．行程开关C．速度继电器D．中间继电器３.机械设备的维修、调整常要求其控制线路具有（ C ）功能。

A．自锁B．互锁C．点动D．正反转４.多处起功能须用（ B ）方式来实现。

A．动合触点串联B．动合触点并联C．动断触点串联D．动断触点并联５. 多处停止功能须用（ C ）方式来实现。

A．动合触点串联 B．动合触点并联 C．动断触点串联 D．动断触点并联７. 有关中间继电器功能的论述错误的是（ C ）。

A．信号的传递与转换 B．实现多路控制C．动作延时 D．小功率信号控制大容量触点动作８.在下列元件中，可用于实现机床工作台正反向起动转换功能的是（ A ）。

A．按钮 B．空气开关 C．速度继电器 D．中间继电器９．继电器、接触器控制系统的优点是（ B ）。

A．接线调试简便 B．控制功能简单时成本较低 C．柔性好 D．功能强大１０.下图中，论述正确的是（D ）Ａ.SB3是停止按钮B．SB2是点动按钮C．SB1是起动按钮D．KM为交流接触器实用文档１１.在下图中，论述正确的是（ A ）A．SB1是停止按钮B．SB2是点动按钮C．SB2是起动按钮D．S为点动开关１２.在下图中，论述错误的是（ B ）A．SB1是停止按钮B．SB2是自锁按钮C．SB3是点动按钮D．K为中间继电器13.有关继电器、接触器控制线路设计错误的论述是（ D ）A．线圈不能串联 B．线圈只能出现一次C．线圈可以并联 D．一个触点可以多处使用15. 选择时间继电器时要考虑多种因素，但下列因素中的（ D ）除外。

A．延时方式 B．触点数目 C．额定电参数 D．灵敏度16.交流变频调速属于（ C ）调速。

A．恒功率B．恒转矩C．电气无级D．电气有级17.直流调速转速负反馈系统实现无静差调节可使用（ D ）A．转速负反馈B．电压负反馈+电流正反馈C．电流截止负反馈D．比例积分调节器的闭环调速18.PWM恒幅脉宽调制型变频器中逆变器的作用是（ A ）。

《电气控制及可编程控制技术》综合复习资料一、选择题1、下列电器属于控制电器的是（）。

A、电动机B、按钮C、变压器D、发电机2、为消除交流铁心的颤动和噪音，还要在铁心的部分端面加上铜制的（）。

A、辅助触点B、短路环3、电机主回路中，熔断器用作（）保护。

A、短路保护B、过载保护C、欠电压保护D、接地保护4、热继电器或过载脱扣器的整定电流应（）电动机的额定电流。

A、远大于B、小于C、约等于或略大于，即0.95~1.05倍电动机额定电流5、当几个条件仅具备一个时，继电器线圈就断电，可用几个常闭触头，再和所控制的电器线圈串联的方法实现。

A、并联B、串联6、PID控制中的P代表（）。

A、比例控制B、微分控制C、积分控制7、S7-200PLC存储器中，字节、字、双字对应的寄存器位数是（）。

A、1、2、4B、2、8、16C、8、16、32D、2、4、168、下列描述最能体现交流接触器性能的是（）。

A、短路保护功能B、过载保护功能C、可以对主电路（如电机电路）实现远距离、频繁通断。

D、隔离电路电压，增加检修时的安全性。

9、由于热继电器中的热元件具有（），在电路中不可以用做瞬时过载保护，更不可以做短路保护。

A、热惯性B、热效应C、电动力效应10、当要求几个条件同时具备，才使线圈得电动作时，可用几个常开触头（）实现。

A、并联B、串联11、为保证梯形图和继电接触控制图尽可能“相似”，要求和PLC相连的触点必须都用（）触点。

A、常开B、常闭C、具体情况具体对待12、CPU224AC/DC/Relay表示型号为224、交流电源供电、直流型输入接口电路、输出接口电路。

A、继电器型B、晶体管型C、晶闸管型13、下列电器中，可以分断大电流、高电压电路的控制电器是（）。

A、中间继电器B、热继电器C、断路器D、隔离开关14、S7-200PLC存储器中，字节、字、双字对应的寄存器的位数是（）。

E、1、2、4F、2、8、16G、8、16、32H、2、4、1615、符号代表（）。

江苏XX 工程大学《电气传动与可编程控制器（PLC ）》试卷一、单项选择题1. 单轴机电传动系统处于静态或稳态时，电机转矩M T 与负载转矩L T 之间的关系是 【 】 A. L M T T =B. L M T T >C. L M T T <D. L M T T ≠2. 多轴拖动系统中各转动部分的转动惯量可根据以下哪种原则折算到电动机轴上？ 【 】A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒3. 随转速n 的增加，直线型机械特性的负载转矩将【 】A. 成抛物线变化B. 成正比减小C. 不变D. 成正比增加 4. 直流发电机的感应电动势E 与其电枢电流a I 的方向关系是【 】A. 相同B. 相反C. 启动时相同，运行时相反D. 启动时相反，运行时相同5. 在电动机电枢电压突然降低使电动机转速降低的过程中，会出现以下哪种制动状态？ 【 】 A. 反馈制动 B. 电源反接制动 C. 倒拉反接制动 D. 能耗制动6. 我国标准工业电流频率为 【 】 A. 220Hz B. 60Hz C. 50Hz D. 380Hz7. 改变三相异步电动机定子电源频率，则电机输出最大转矩将【 】A. 不变B. 增加C. 降低D. 急速增加8. 三相异步电机转子电路串电阻的调速方法适用于以下哪种异步电机？【 】A. 绕线式B. 鼠笼式C. 深槽式D. 双鼠笼式9. 为改变三相电机转动方向，常采用以下哪种措施？【 】A. 对调任两根电源B. 改变通电相序C. 改变转子电流方向D. 改变定子绕线方式10. 在以下特殊辅助继电器中，产生初始化脉冲，常用来给计数器或移位寄存器复位的是 【 】 A. M70 B. M71 C. M72 D. M77 1. 根据转矩正方向的约定，恒转矩型机械特性中，反抗转矩与转速n 的符号关系是【 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关 2. 恒功率型机械特性的负载转矩与转速n 之间的关系是【 】A. 成正比B. 成反比C. 无关D. 抛物线函数关系 3.电流电动机的电磁转矩T 、负载转矩L T 和空载损耗转矩0T 之间的关系是 【 】A. 0T T T L +=B. 0T T T L +=C. 00=++T T T LD. L T T T +=04.保证三相异步电动机转子旋转的主要因素是【】A. 转差率B. 磁场旋转方向C. 绕组连线方式D. 电压额定频率5.三相异步电动机的最大转矩与定子每相绕组上所加电压的几次方成正比？【】A. 1B. 2C. 3D. 46.降低电动机电源电压，则临界转差率将【】A. 不变B. 增加C. 降低D. 急速增加二、多项选择题7.自励发电机是指【】A. 他励发电机B. 并励发电机C. 串励发电机D. 复励发电机E. 外励发电机8.为改变串励直流电机运转方向，以下措施中可行的有【】A. 改变电枢接线极性B. 改变励磁绕组接线极性C. 改变电源极性D. 改变励磁磁通E. 改变串入绕阻大小9.为限制直流电动的启动电流，常用的启动方法有【】A. 降压启动B. 电枢回路内串接外加电阻启动C. 降主磁通启动D. 限流启动E. 空载启动10.按用途，电器可分为【】A. 非自动电器B. 自动电器C. 控制电器D. 保护电器E. 执行电器11.根据输入、输出总点数和功能，PLC一般大致分为【】A. 低档B. 中档C. 高档D. 微小型E. 超高档11.根据负载转矩与运动方向的关系，可以将恒转矩型的负载转矩分为【】A. 反抗转矩B. 位能转矩C. 动能转矩D. 拖动转矩E. 制动转矩12.根据机械特性硬度值的不同，可将电动机机械特性分为【】A. 绝对硬特性B. 硬特性C. 软特性D. 绝对软特性E. 综合特性13.根据直流他励电动机处于制动状态时的外部条件和能量传递情况，它的制动状态分为【】A. 反馈制动B. 反接制动C. 能耗制动D. 停车制动E. 位能制动14.三相异步电动机常见的制动方式有【】A. 反馈制动B. 反接制动C. 能耗制动D. 停车制动E. 位能制动15.根据生产机械性质的不同，电动机的运行方式一般有【】A. 间断工作制B. 短期工作制C. 重复短期工作制D. 连续工作制E. 长期工作制三、判断改错题16.当动态转矩为0时，表示机电传动系统没有动态转矩，系统恒（匀）速运转。

电气传动与可编程控制器P L C复习题Company number【1089WT-1898YT-1W8CB-9UUT-92108】2017年《电气传动与可编程控制器（PLC)》复习题14、用二只交流接触器控制电动机的正、反转控制电路，为防止电源短路，必须实现的控制环节是（）A. 自锁B. 互锁C. 顺序D. 时间19、改变三相异步电动机转向的方法是( )A. 改变电源频率B. 改变电源电压C. 改变定子绕组中电流的相序D. 改变电机的工作方式15、三相异步电动机主回路装配的熔丝所起的主要作用是（）A. 过载保护B. 短路保护C. 失压保护D. 过载与短路双重保护1、交流接触器的触点系统分为主触头和，用来直接接通和分断交流主电路和控制电路。

正确答案：【辅助触头】2、熔断器主要作为电路的保护元件。

正确答案：【短路】3、触头的接触形式有：、线接触、面接触。

正确答案：【点接触】4、电气控制系统中常用的保护环节有短路保护、、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。

正确答案：【过电流保护】5、PLC常用的编程语言有：、指令表、高级语言等。

正确答案：【梯形图】6、三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：、能耗制动等。

正确答案：【反接制动】7、电磁接触器的技术参数有:额定电流、_______、线圈电压、主触点通断能力等。

正确答案：【额定电压】8、低压电器通常是指在交流额定电压1200V、直流额定电压_______V及以下的电路中起通断、保护、控制或调节作用的电器产品。

正确答案：【1500 】9、熔断器主要由_______和熔管（熔座）组成。

正确答案：【熔体】10、熔断器的额定电压必须______熔断器安装处的电路额定电压。

正确答案：【大于或等于】11、主令电器用于发布操作命令以接通和分断控制电路。

常见类型有______、位置开关、万能转换开关和主令控制器等。

《电气传动与可编程控制器（PLC ）》复习题一、单项选择题 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1机电传动的目的是将电能转换为 【 】A. 机械能B. 动能C. 势能D. 液压能2多轴拖动系统中飞轮转矩可根据以下哪种原则折算到电动机轴上？ 【 】 A 机械能守恒 B. 动能守恒 C. 功率守恒 D. 动量守恒 3静态时，负载转矩为静态转矩，其折算依据的原则是 【 】 A 机械能守恒 B. 动能守恒 C. 功率守恒 D. 动量守恒 4电机转矩M T 大于负载转矩L T 时，单轴机电拖动系统处于 【 】A ．加速 B.减速 C.静止 D.稳态5电机转矩M T 小于负载转矩L T 时，单轴机电拖动系统处于 【 】A ．加速 B.减速 C.静止 D.稳态6电机转矩M T 等于负载转矩L T 时，单轴机电拖动系统处于【 】A ．加速 B.减速 C.动态 D.稳态 7单轴机电传动系统处于静态或稳态时，电机转矩M T 与负载转矩L T 之间的关系是 【 】 A L M T T = B. L M T T > C. L M T T < D. L M T T ≠ 8单轴机电传动系统处于加速状态时，电机转矩M T 与负载转矩L T 之间的关系是 【 】 A L M T T = B. L M T T > C. L M T T < D. L M T T ≠9单轴机电传动系统处于减速状态时，电机转矩M T 与负载转矩L T 之间的关系是 【 】 A L M T T = B. L M T T > C. L M T T < D. L M T T ≠10根据转矩正方向的约定，恒转矩型机械特性中，反抗转矩与转速n 的符号关系是 【 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关 11若转矩M T 与电机转速n 符号相同，则M T 为【 】 A 拖动转矩 B 制动转矩 C 额定转矩 D 位能转矩12若转矩L T 与电机转速n 符号相反，则L T 为 【 】 A 拖动转矩 B 制动转矩 C 额定转矩 D 位能转矩13随转速n 的增加，直线型机械特性的负载转矩将 【 】A. 成抛物线变化B. 成正比减小C. 不变D. 成正比增加14恒转矩型机械特性的特点是负载转矩为 【 】A. 常数B. 在一定范围内变化C. 随转速增加而正比增加D. 实数 15电流电动机的电磁转矩T 、负载转矩L T 和空载损耗转矩0T 之间的关系是【 】A.0T T T L +=B. 0T T T L +=C. 00=++T T T LD. L TT T +=016恒转矩型机械特性中，反抗转矩的方向与运动方向的关系是 【 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关17恒功率型机械特性的负载转矩与转速n 之间的关系是 【 】A. 成正比B. 成反比 C . 无关 D. 抛物线函数关系18降低电枢电压，直流电动机的理想空载转速将【 】A. 不变B. 增加C. 降低D. 取决于励磁磁通 19直流发电机的感应电动势E 与其电枢电流a I 的方向关系是【 】A.相同B. 相反C. 启动时相同，运行时相反D. 启动时相反，运行时相同 20直流电动机的电动势E 与其电枢电流a I 的方向关系是 【 】相同 B. 相反 C. 启动时相同，运行时相反 D. 启动时相反，运行时相同21直流电动机的电磁转矩T 与其电枢电流a I的关系是 【 】A 正比 B. 反比 C. 无关 D. 不确定22直流电动机的电动势E 与其电枢转速的关系是 【 】正比 B. 反比 C. 无关 D. 不确定23在直流电动机电枢回路中串接附加电阻，电动机特性将 【 】不变 B. 变硬 C. 变软 D. 绝对硬24在直流电动机电枢回路中串接附加电阻，当供电电压和磁通都是额定值时理想空载转速将 【 】A. 不变B. 增加C. 降低D. 急速增加25在电动机电枢电压突然降低使电动机转速降低的过程中，会出现以下哪种制动状态？【 】反馈制动 B. 电源反接制动 C. 倒拉反接制动 D. 能耗制动26直流他励电动机的机械特性属于【 】A. 绝对硬特性 B . 硬特性 C. 软特性 D. 绝对软特性27直流串励电动机的机械特性属于【 】A. 绝对硬特性 B . 硬特性 C. 软特性 D. 绝对软特性28直流复励电动机的机械特性属于【 】A. 绝对硬特性 B . 硬特性 C. 软特性 D. 绝对软特性29交流异步电动机的机械特性属于【 】A. 绝对硬特性 B . 硬特性 C. 软特性 D. 绝对软特性30交流同步电动机的机械特性属于【 】A. 绝对硬特性 B . 硬特性 C. 软特性 D. 绝对软特性31绝对硬特性是电动机的机械特性硬度值【 】A. 趋于无穷大 B . 大于10 C. 小于10 D. 趋于无穷小32硬特性是电动机的机械特性硬度值【 】A. 趋于无穷大 B . 大于10 C. 小于10 D. 趋于无穷小33软特性是电动机的机械特性硬度值【 】A. 趋于无穷大 B . 大于10 C. 小于10 D. 趋于无穷小34机电时间常数越大，机电传动系统过度过程进行得越【 】A 快 B. 慢 C. 不变 D. 不定35旋转磁场的旋转方向与三相异步电动机三相电流相序的关系是 【 】A. 一致B. 相反C. 相差120度D. 相差90度C36降低电动机电源电压，则临界转差率将 【 】A. 不变B. 增加C. 降低D. 急速增加37三相异步电动机Y 连接降压启动时的转矩是△连接直接启动时的【 】 A1/3 B. 1/2 C. 相等 D. 1/438从过载观点选择电动机容量的基本依据是【 】A.L T T >maxB. L N T T >C. L T T <maxD. L N T T ≤ 39保证三相异步电动机转子旋转的主要因素是 【 】A. 转差率B. 磁场旋转方向C. 绕组连线方式D. 电压额定频率40三相异步电动机定子上所加电压增加1倍，则电机输出最大转矩增加【 】A. 1 倍B. 2倍C. 3倍D. 4倍41三相异步电动机定子接成星形时的启动电流为接成三角形时启动电流的【 】A. 1/3B. 1/2C. 相等D. 1/442在三相异步电动机的反馈制动状态下，电机转速与同步转速的关系是【 】A.0n n >B. 0n n <C. 0n n =D.0nn ≤ 43热继电器的动作机理是 【 】A. 电流热效应B. 零压保护C. 过载保护D. 过流保护44改变电动机供电电压的调速方式属于 【 】A 恒转矩调速 B. 恒功率调速 C. 匀速调速 D. 平稳调速45相异步电动机的最大转矩与定子每相绕组上所加电压的几次方成正比？【 】A. 1B. 2C. 3D. 446异步电动机转子电路串联电阻，则电机输出最大转矩将 【 】A. 不变B. 增加C. 降低D. 急速增加47电机的最大特点是转速 【 】A.恒定B.比同步转速大 C .比同步转速小 D. 不受限制48标准工业电流频率为 【 】A. 220HzB. 60HzC. 50HzD. 380Hz49三相异步电动机定子电源频率，则电机输出最大转矩将 【 】A. 不变B. 增加C. 降低D. 急速增加50异步电机转子电路串电阻的调速方法适用于以下哪种异步电机【 】A. 绕线式B. 鼠笼式C. 深槽式D. 双鼠笼式51变三相电机转动方向，常采用以下哪种措施？ 【 】A. 对调任两根电源B. 改变通电相序C. 改变转子电流方向D. 改变定子绕线方式52为按钮的职能符号的是 【 】A. SBB. KMC. KAD. FR53为接触器的职能符号的是 【 】A. SBB. KMC. KAD. FR54中间继电器的职能符号的是 【 】A. SBB. KMC. KAD. FR55为热继电器的职能符号的是 【 】A. SBB. KMC. KAD. FR二、判断改错题，正确的在题后括号内打“√”，错的打“×”并改正错误。

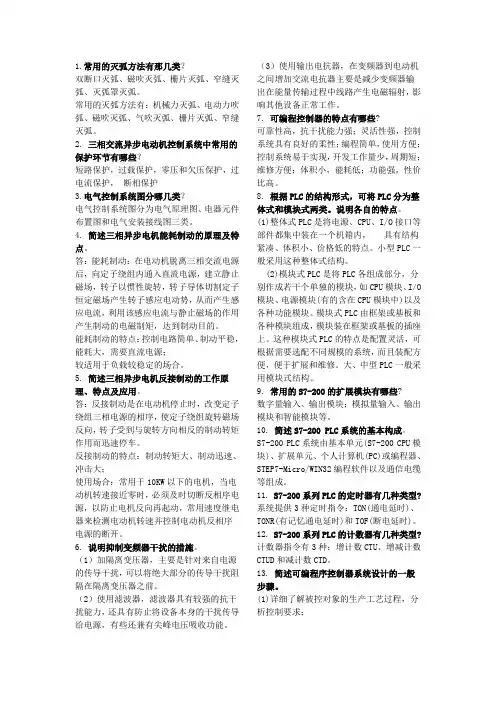

1.常用的灭弧方法有那几类？双断口灭弧、磁吹灭弧、栅片灭弧、窄缝灭弧、灭弧罩灭弧。

常用的灭弧方法有：机械力灭弧、电动力吹弧、磁吹灭弧、气吹灭弧、栅片灭弧、窄缝灭弧。

2.三相交流异步电动机控制系统中常用的保护环节有哪些？短路保护，过载保护，零压和欠压保护，过电流保护，断相保护3.电气控制系统图分哪几类？电气控制系统图分为电气原理图、电器元件布置图和电气安装接线图三类。

4. 简述三相异步电机能耗制动的原理及特点。

答：能耗制动：在电动机脱离三相交流电源后，向定子绕组内通入直流电源，建立静止磁场，转子以惯性旋转，转子导体切割定子恒定磁场产生转子感应电动势，从而产生感应电流，利用该感应电流与静止磁场的作用产生制动的电磁制矩，达到制动目的。

能耗制动的特点：控制电路简单、制动平稳，能耗大，需要直流电源；较适用于负载较稳定的场合。

5. 简述三相异步电机反接制动的工作原理、特点及应用。

答：反接制动是在电动机停止时，改变定子绕组三相电源的相序，使定子绕组旋转磁场反向，转子受到与旋转方向相反的制动转矩作用而迅速停车。

反接制动的特点：制动转矩大、制动迅速、冲击大；使用场合：常用于10KW以下的电机，当电动机转速接近零时，必须及时切断反相序电源，以防止电机反向再起动，常用速度继电器来检测电动机转速并控制电动机反相序电源的断开。

6. 说明抑制变频器干扰的措施。

（1）加隔离变压器，主要是针对来自电源的传导干扰，可以将绝大部分的传导干扰阻隔在隔离变压器之前。

（2）使用滤波器，滤波器具有较强的抗干扰能力，还具有防止将设备本身的干扰传导给电源，有些还兼有尖峰电压吸收功能。

（3）使用输出电抗器，在变频器到电动机之间增加交流电抗器主要是减少变频器输出在能量传输过程中线路产生电磁辐射，影响其他设备正常工作。

7. 可编程控制器的特点有哪些?可靠性高，抗干扰能力强；灵活性强，控制系统具有良好的柔性；编程简单，使用方便；控制系统易于实现，开发工作量少，周期短；维修方便；体积小，能耗低；功能强，性价比高。

电气控制PLC复习题（含参考答案）1、步进电动机的转速与______成正比。

A、脉冲频率B、电流C、脉冲个数D、电压答案：A2、主轴_____的作用是将主轴准确停在某一固定的角度上，以进行换刀等动作。

A、准停控制B、调速功能C、旋转功能D、换刀功能答案：A3、______是指低压电器在不需维修或更换器件时所能承受空载操作次数。

A、机械寿命B、额定工作时间C、额定寿命D、电器寿命答案：A4、具有热元件及双金属片的低压继电器是。

A、电压继电器B、热继电器C、中间继电器D、电流继电器答案：A5、步进电动机的转速主要由下列的那个参数确定____A、脉冲频率B、输入电压值C、输入电流量D、脉冲宽度答案：A6、目前，数控机床主要采用变频调速等先进交流调速技术，由电动机学基本原理可知，该交流调速技术通过改变____进行调速。

A、定子供电电压B、转差率C、定子供电频率D、磁极对数答案：C7、______是指起动时在三相定子电路中串接电阻，使电动机定子绕组电压降低，起动结束后再将电阻短接。

A、定子串电阻降压起动B、Y-△起动C、自耦变压器降压起动D、直接起动答案：A8、刀开关是低压配电装置中最简单的应用最广泛的电器，但它主要用于____A、隔离电源B、通电额定电流C、切断短路电流D、切断过载电流答案：A9、数控装置的_____包括输入、I/O处理、显示、诊断等。

A、管理软件B、加工软件C、编程软件D、控制软件答案：A10、数控机床的性能很大程度上取决于____的性能。

A、伺服系统B、位置检测系统C、机械结构D、计算机运算答案：A11、以下哪个电器属于隔离开关____。

A、刀开关B、接触器C、时间继电器D、按钮开关答案：A12、电气自动控制部分包括_____A、电动机传动机构工作机构B、起动制动机调速的控制部分C、保证电机起动、制动、反向、调速的控制部分D、电动机起动制动机调速的控制部分答案：C13、数控机床电气控制系统由____、进给伺服系统、主轴伺服系统、机床强电系统等组成。

实用文档电气传动与可编程控制器ＰＬＣ一、单项选择题１.用继电器、接触器控制线路实现电动机的起动，必须具有（ B ）功能。

A．互锁B．自锁C．点动D．正反转２.可用于实现机床工作台正反向自动循环转换功能的电器元件是（ B ）。

A．按钮B．行程开关C．速度继电器D．中间继电器３.机械设备的维修、调整常要求其控制线路具有（ C ）功能。

A．自锁B．互锁C．点动D．正反转４.多处起功能须用（ B ）方式来实现。

A．动合触点串联B．动合触点并联C．动断触点串联D．动断触点并联５. 多处停止功能须用（ C ）方式来实现。

A．动合触点串联 B．动合触点并联 C．动断触点串联 D．动断触点并联７. 有关中间继电器功能的论述错误的是（ C ）。

A．信号的传递与转换 B．实现多路控制C．动作延时 D．小功率信号控制大容量触点动作８.在下列元件中，可用于实现机床工作台正反向起动转换功能的是（ A ）。

A．按钮 B．空气开关 C．速度继电器 D．中间继电器９．继电器、接触器控制系统的优点是（ B ）。

A．接线调试简便 B．控制功能简单时成本较低 C．柔性好 D．功能强大１０.下图中，论述正确的是（D ）Ａ.SB3是停止按钮B．SB2是点动按钮C．SB1是起动按钮D．KM为交流接触器实用文档１１.在下图中，论述正确的是（ A ）A．SB1是停止按钮B．SB2是点动按钮C．SB2是起动按钮D．S为点动开关１２.在下图中，论述错误的是（ B ）A．SB1是停止按钮B．SB2是自锁按钮C．SB3是点动按钮D．K为中间继电器13.有关继电器、接触器控制线路设计错误的论述是（ D ）A．线圈不能串联 B．线圈只能出现一次C．线圈可以并联 D．一个触点可以多处使用15. 选择时间继电器时要考虑多种因素，但下列因素中的（ D ）除外。

A．延时方式 B．触点数目 C．额定电参数 D．灵敏度16.交流变频调速属于（ C ）调速。

A．恒功率B．恒转矩C．电气无级D．电气有级17.直流调速转速负反馈系统实现无静差调节可使用（ D ）A．转速负反馈B．电压负反馈+电流正反馈C．电流截止负反馈D．比例积分调节器的闭环调速18.PWM恒幅脉宽调制型变频器中逆变器的作用是（ A ）。

《电气控制与P L C》试题(一)1、填空题（每空1 分，共20分）1、常用的主令电器有__________和____________等。

2、交流接触器的灭弧一般采用___电动力吹弧___________、____栅片灭弧________和___磁吹灭弧___________等，直流接触器采用__________灭弧的方式。

3、三相笼型异步电动机常用的降压起动方法有_____反接制动_______、________________和___能耗制动____________等。

4、桥式起重机中实现电动机短路保护，通常采用______________。

5、为使变速时齿轮易于啮合，X62W铣床中设置了________________控制线路。

6、 PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___________、_____________、____________三个阶段。

7、 说明下列指令意义。

MC 主控指令 ORB RET LDMPS RST二、选择题（每题2 分，共20 分）1、由于电弧的存在，将导致_______。

A、电路的分断时间缩短；B、电路的分断时间加长；C、电路的分断时间不变；D、分断能力不变。

2、在控制线路中，如果两个动合触点串联，则它们是_________关系。

A、或逻辑；B、与逻辑；C、非逻辑；D、与非逻辑。

3、下列软元件中，属于字、位混合的元件是______。

A、X；B、M；C、T ；D、Y。

4、操作数K3Y0表示________。

A、Y0~Y12组成3个4位组；B、Y0~Y12组成4个3位组；C、Y0~Y13组成3个4位组；D、Y0~Y13组成4个3位组。

5、下列指令使用正确的是_____。

A、OUT X0；B、MC M100；C、 SET Y0；D、OUT T06、下列电器中不能实现短路保护的是_________。

A.熔断器；B.过电流继电器；C.热继电器；D.低压断路器7、对于接触器触点过热原因不正确的说法是_______。

电气控制与PLC理论考试试卷整理（带答案）一、填空题（将正确答案填入下列空白处，每题1分，共10分）1、电磁机构由吸引线圈、、衔铁等几部分组成。

2、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和等部分组成。

3、交流接触器的触点系统分为主触头和，用来直接接通和分断交流主电路和控制电路。

4、热继电器是利用流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。

5、熔断器主要作为电路的保护元件。

6 、触头的接触形式有：、线接触、面接触。

7、电气控制系统中常用的保护环节有保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。

8、PLC的基本结构由CPU、、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

9、PLC的软件由系统程序和两大部分组成。

10、PLC常用的编程语言有：、指令表、高级语言。

二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）1、判断交流或直流接触器的依据是：（）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、用于使自动空气开关远距离断开电路的是：（）A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器3、电磁机构中，吸引线圈的作用是：（）A、将电能转化成磁场能量B、将磁场能转化成电能4、熔断器作为短路保护的电器，它是（）于被保护电路中的。

A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点6、下述对PLC存储器描述错误的是：（）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序7、分析电气原理图的基本原则是：（）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路8、自动空气开关的电气符号是：（）A、SBB、QFC、FRD、FU9、下列对PLC软继电器的描述，正确的是：（）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确10、ST指令的作用是：（）A、用于单个常开触点与母线连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接四、问答题（每题10分，共３0分）1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?2、写出下面梯形图的程序语句。

一、选择题▲1、在题1图中，论述正确的是（D）A、SB3是停止按钮B、SB2是点动按钮C、SB1是起动按钮D、KM表示交流接触器▲2、在题2图中，论述正确的是（A ）A、SB1是停止按钮B、SB2是点动按钮C、SB2是起动按钮D、S为点动开关▲3、在题3中，论述错误的是（B）A、SB1是停止按钮B、SB2是自锁按钮C、SB3是点动按钮C、K为中间继电器▲4、有关继电器、接触器控制线路设计正确的论述是（B）A、线圈可以串联B、线圈只能出现一次C、线圈与触点可以交叉联接D、接触器线圈之间必须有互锁保护▲5、可以实现机床工作台正反向自动循环转换功能的电气元件是（B）A、按钮B、形成开关C、速度继电器 D 中间继电器▲6、机械设备的维修、调整常要求其控制线路具有（C）A、自锁功能B、互锁功能C、点动功能D、正反转功能▲7、多处起动须用方式是（B）A、动合触点串联B、动合触点并联C、动断触点串联D、动断触点并联▲8、多处停止功能须用（C）A、动合触点串联B、动合触点并联C、动断触点串联D、动断触点并联▲9、用继电器、接触器控制路线实现电动机的起动，必须具有（C）A、反向起动功能B、过载保护功能C、自锁功能D、正反转功能▲10、普通机床的机电控制通常采用（B）A、PLC控制B、继电器、接触器控制C、数字控制D、计算机实时控制图1 图2 图311、继电器、接触器控制系统的优点是（B）A、接线调试简便B、控制功能简单时方便使用C、柔性好D、功能强大12、YY-△转换功能是（ C ）A、降压启动B、正反向运行C、高低速转换D、反接制动13、电气控制线路过载保护须用的电气元件是（B）A、熔断器B、热继电器C、过电流继电器D、过电压继电器14、可以用于机床进给位置控制的电气元件是（B）A、时间继电器B、行程开关C、速度继电器D、组合开关15、机床刀架位置微动调整可以采用的电气控制方法是（C）A、短时起动B、采用慢速进给C、点动调节D、起动与制动方法结合16、有关中间继电器功能的论述，错误的是( A)A、动作延时B、实现多路控制C、信号的传递与转换D、接触器线圈必须有短路保护17、可用于电动机正反向转换的电气元件是（D）A、热继电器B、空气开关C、速度继电器D、交流接触器18、继电器、接触器控制比较适合（C）A、开关量控制B、模拟量控制C、功能简单、固定不变的控制D、大功率电机控制19、有关继电器、接触器原理图设计的表述正确的是（A）A、交流接触器主触点可以控制电源通断B、中间继电器可以控制时间C、按钮可以在主电路中出现D、空气开关在控制电路中出现20、多点控制电路中，停止按钮应当按什么方式接入控制回路（A）A、串联B、并联C、自锁D、互锁21、复杂的控制线路的交流电源可以采用交流（ C ）A、380VB、220VC、110VD、100V22、下列关于热继电器的说法中，不正确的是（D）A、热继电器可以实现过载保护B、热继电器的整定电流通常采用电动机额定电流的0.95~1.05倍C、电源严重不平衡时，电动机要用三相式热继电器D、热继电器可以实现短路保护功能。

《电气传动与可编程控制器（PLC ）》复习题参考答案一、单项选择题 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

ABCAB DABCA ABDAD BBAAB AACAA BCCBA ABCBA ABAAC AAAAB AACAA AABCD二、判断改错题，正确的在题后括号内打“√”，错的打“×”并改正错误。

√√√√√ √√√√× √√√√√ √√√√√ √√√√√√三、问答题82.答：系统应能以一定速度匀速运转；系统受某种外部干扰作用而使运行速度稍有变化时，应保证在干扰消除后系统能恢复到原来的运行速度83答：改变电枢电路外串电阻、改变电动机电枢供电电压、改变电动机主磁通84答：直接启动，电阻或电抗器降压启动，Y-△启动，自耦变压器降压启动85答：反馈制动、反接制动（电源反接、倒拉反接）、能耗制动 86答：他励发电机，并励发电机，串励发电机，复励发电机 87答：反接制动（电源反接、倒拉反接）、能耗制动、反馈制动88 答：调压调速、转子电路串电阻调速、改变极对数调速、变频调速 89答：改变串入电枢回路的电阻，改变电枢供电电压，改变主磁通。

90答：幅值控制，相位控制，幅值-相位控制。

91答：Y-∆降压启动，定子回路串电阻，自耦变压器，延边三角形 92答：控制电器、保护电器、执行电器。

93答：梯形图、语句表、控制系统流程图、高级语言三、计算题 94解 （1）额定转矩mN m N n P T N N N⋅=⋅⨯⨯==2.1081500101755.955.93（2）直接启动时的启动电流A A R U I a N st 100022.0220===95解：因额定工作电压为220V ，当线电压为380V 时，三相定子绕组应为Y 型接法，以满足额定电压需求。

96 解：P N =U N I N ηN7500W=220V*I N *0.885 I N =38.5AT N =9.55P N /n N=47.75Nm97 解：R a =(0.50~0.75)(1-P N /U N I N )U N /I N =0.6(1-5500/110*62)*110/62 =0.206Ωn 0=n N U N /(U N -I N R a ) =1131r/minTN=9.55*5500/1000 =52.525Nm3.61//===ηηN N P P P P 输入输入52.52598 解：99答：电动机额定转矩及启动转矩为：可以启动。

14、用二只交流接触器控制电动机的正、反转控制电路，为防止电源短路，必须实现的控制环节是（）A. 自锁B. 互锁C. 顺序D. 时间19、改变三相异步电动机转向的方法是( )A. 改变电源频率B. 改变电源电压C. 改变定子绕组中电流的相序D. 改变电机的工作方式15、三相异步电动机主回路装配的熔丝所起的主要作用是（）A. 过载保护B. 短路保护C. 失压保护D. 过载与短路双重保护1、交流接触器的触点系统分为主触头和，用来直接接通和分断交流主电路和控制电路。

正确答案：【辅助触头】2、熔断器主要作为电路的保护元件。

正确答案：【短路】3、触头的接触形式有：、线接触、面接触。

正确答案：【点接触】4、电气控制系统中常用的保护环节有短路保护、、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。

正确答案：【过电流保护】5、PLC常用的编程语言有：、指令表、高级语言等。

正确答案：【梯形图】6、三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：、能耗制动等。

正确答案：【反接制动】7、电磁接触器的技术参数有:额定电流、_______、线圈电压、主触点通断能力等。

正确答案：【额定电压】8、低压电器通常是指在交流额定电压1200V、直流额定电压_______V及以下的电路中起通断、保护、控制或调节作用的电器产品。

正确答案：【1500 】9、熔断器主要由_______和熔管（熔座）组成。

正确答案：【熔体】10、熔断器的额定电压必须______熔断器安装处的电路额定电压。

正确答案：【大于或等于】11、主令电器用于发布操作命令以接通和分断控制电路。

常见类型有______、位置开关、万能转换开关和主令控制器等。

正确答案：【控制按钮】12、低压断路器按结构型式分有塑料外壳式和______。

正确答案：【万能式】13、接触器主要由电磁机构、触头系统、______三部分组成正确答案：【灭弧装置】14、电磁机构包括电磁线圈和______组成。

电气控制与plc考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的输入设备通常包括（）。

A. 按钮和传感器B. 继电器和接触器C. 显示器和打印机D. 变频器和伺服电机答案：A3. PLC的输出设备通常包括（）。

A. 指示灯和蜂鸣器B. 继电器和接触器C. 显示器和打印机D. 变频器和伺服电机答案：B4. PLC的工作原理基于（）。

A. 顺序控制B. 并行控制C. 循环扫描D. 事件驱动答案：C5. PLC的编程语言不包括（）。

A. 梯形图B. 功能块图C. 布尔逻辑D. 汇编语言答案：D6. PLC的扫描周期主要取决于（）。

A. 程序复杂度B. 硬件性能C. 输入输出数量D. 电源电压答案：A7. PLC的存储器分为（）。

A. 只读存储器和随机存取存储器B. 只读存储器和可编程存储器C. 随机存取存储器和可擦写存储器D. 可擦写存储器和非易失性存储器答案：B8. PLC的输入滤波器的作用是（）。

A. 消除电磁干扰B. 提高输入信号的稳定性C. 减少输入信号的延迟D. 增加输入信号的强度答案：A9. PLC的输出隔离的作用是（）。

A. 防止电流回流B. 保护PLC内部电路C. 增加输出信号的强度D. 减少输出信号的延迟答案：B10. PLC的自诊断功能可以检测（）。

A. 程序错误B. 硬件故障C. 输入输出状态D. 所有选项答案：D二、填空题（每空1分，共20分）1. PLC的英文全称是_______，中文全称是_______。

答案：Programmable Logic Controller；可编程逻辑控制器2. PLC的输入设备包括按钮、传感器、_______等。

答案：接近开关3. PLC的输出设备包括继电器、接触器、_______等。

答案：指示灯4. PLC的工作原理基于_______控制方式。
