杯盖模具设计说明书

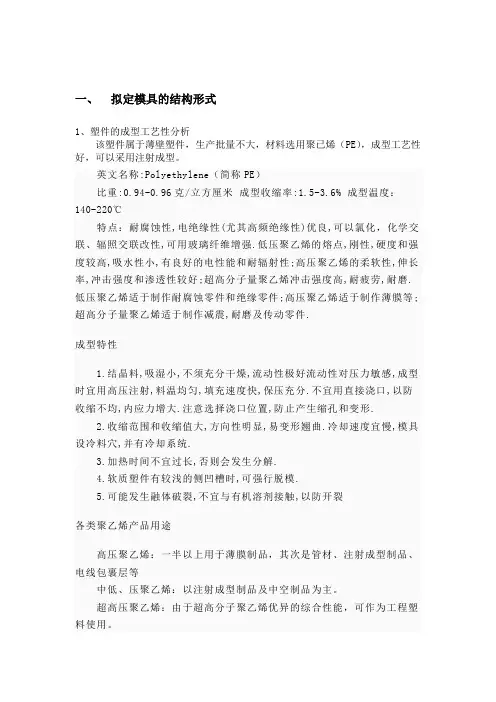

一、拟定模具的结构形式1、塑件的成型工艺性分析该塑件属于薄壁塑件，生产批量不大，材料选用聚已烯（PE），成型工艺性好，可以采用注射成型。

英文名称:Polyethylene（简称PE）比重:0.94-0.96克/立方厘米成型收缩率:1.5-3.6% 成型温度：140-220℃特点：耐腐蚀性,电绝缘性(尤其高频绝缘性)优良,可以氯化，化学交联、辐照交联改性,可用玻璃纤维增强.低压聚乙烯的熔点,刚性,硬度和强度较高,吸水性小,有良好的电性能和耐辐射性;高压聚乙烯的柔软性,伸长率,冲击强度和渗透性较好;超高分子量聚乙烯冲击强度高,耐疲劳,耐磨.低压聚乙烯适于制作耐腐蚀零件和绝缘零件;高压聚乙烯适于制作薄膜等;超高分子量聚乙烯适于制作减震,耐磨及传动零件.成型特性1.结晶料,吸湿小,不须充分干燥,流动性极好流动性对压力敏感,成型时宜用高压注射,料温均匀,填充速度快,保压充分.不宜用直接浇口,以防收缩不均,内应力增大.注意选择浇口位置,防止产生缩孔和变形.2.收缩范围和收缩值大,方向性明显,易变形翘曲.冷却速度宜慢,模具设冷料穴,并有冷却系统.3.加热时间不宜过长,否则会发生分解.4.软质塑件有较浅的侧凹槽时,可强行脱模.5.可能发生融体破裂,不宜与有机溶剂接触,以防开裂各类聚乙烯产品用途高压聚乙烯：一半以上用于薄膜制品，其次是管材、注射成型制品、电线包裹层等中低、压聚乙烯：以注射成型制品及中空制品为主。

超高压聚乙烯：由于超高分子聚乙烯优异的综合性能，可作为工程塑料使用。

熔点 140摄氏度熔化焓292.88J/g2、分型面的选择根椐塑件的结构形式（如下图所示），分型面选在塑件的底平面。

3、确定型腔的数量和排列方式1）型腔数量的确定该塑件的精度要求不高，属于中小批量生产，而且该塑件的体积比较大，再考虑到模具的制造成本，可以初定为一模一腔的模具形式。

2）型腔排列形式的确定由于是一模一腔的形式，所以采用中央放置。

x x x x 大学——xx学院模具制造工艺课程设计说明书设计题目：咖啡杯盖注塑模具设计姓名：xxx班级：xxxxx学号：xxxxxxx指导老师：xxxxxxxx年x月x日xxxxxxxx学院xx 级学生专业课程设计任务书079013班模具设计与制造专业类学生： xxxx日期：自xxxx年xx 月xx日至 xxxx年x月x日指导教师： xxxx目录目录........................................................................................................................................ - 3 - 一．塑件的分析.......................................................................................................................... - 6 - 二．注射机的选择...................................................................................................................... - 7 - 三．注射机有关工艺参数的校核.............................................................................................. - 7 -1.型腔数量的确定和校核........................................................................................................... - 7 -2.锁模力的校核................................................................................................................... - 8 -3.注射压力的校核............................................................................................................... - 8 -4.开模行程的校核............................................................................................................... - 8 -5.推出装置的校核............................................................................................................... - 8 -四.型腔的布局与分型面设计..................................................................................................... - 9 -1.型腔的布局....................................................................................................................... - 9 -2.分型面的选择................................................................................................................... - 9 - 五．浇注系统的设计................................................................................................................ - 11 -1.主流道的设计................................................................................................................. - 11 -2.分流道设计..................................................................................................................... - 11 -（1）.分流道的形状与尺寸..................................................................................... - 11 -（2）.分流道的长度................................................................................................. - 11 -（3）.分流道的表面粗糙度..................................................................................... - 11 -3.浇口的设计..................................................................................................................... - 12 -（1）.浇口的选用..................................................................................................... - 12 -（2）.浇口位置的选择............................................................................................. - 12 - 六．成型零部件的设计............................................................................................................ - 13 -1.凹模和凸模的结构设计................................................................................................. - 13 -2.成型零件的工作尺寸计算............................................................................................. - 14 -（1）型腔和型芯径向尺寸的计算.......................................................................... - 14 -（2）型腔深度和型芯高度尺寸的计算.................................................................. - 15 - 七.合模导向机构设计............................................................................................................... - 16 - 八．推出机构设计.................................................................................................................... - 17 -1.推出机构及机构组成..................................................................................................... - 17 -2.推出机构的分类............................................................................................................. - 17 -3.推出结构的设计要求..................................................................................................... - 17 -4.推杆的设计..................................................................................................................... - 17 -（1）推杆的形状...................................................................................................... - 17 -（2）推杆位置的选择.............................................................................................. - 18 - 九．侧向分型与抽芯机构的设计............................................................................................ - 18 -1.抽芯力与抽芯距的确定................................................................................................. - 19 -（1）抽心力的确定.................................................................................................. - 19 -（2）抽芯距地确定.................................................................................................. - 19 -2.斜导柱的设计................................................................................................................. - 19 -（1）斜导柱的基本形式.......................................................................................... - 19 -（2）斜导柱倾斜角的选择...................................................................................... - 20 -（3）斜导柱长度计算.............................................................................................. - 20 -(4)侧滑块的设计....................................................................................................... - 21 - 十．设计小结............................................................................................................................ - 22 - 十一．参考文献........................................................................................................................ - 22 -塑料模具课程设计————咖啡杯盖塑件名称：咖啡杯盖材料：ABS产品塑件图一．塑件的分析ABS塑料，化学名称：丙烯腈-丁二烯-苯乙烯共聚物，英文名称:Acrylonitrile Butadiene Styrene，比重:1.08～1.2克/立方厘米。

小瓶盖塑料注塑模具设计说明书小瓶盖塑料注塑模具设计说明书一、引言本文档旨在详细说明小瓶盖塑料注塑模具的设计要求和技术规范，以确保设计和制造过程的准确性和可靠性。

二、设计需求1、尺寸要求：小瓶盖的外径为X毫米，内径为Y毫米，高度为Z毫米。

2、材料要求：模具材料为高强度工程塑料，具有耐磨、耐腐蚀和高温耐性能。

3、模具结构要求：采用分模式设计，包括模具外壳、进料系统、定位系统、冷却系统等。

三、模具结构设计1、模具外壳设计：a：外壳材料选择：选择耐腐蚀、耐磨性能好的工程塑料作为外壳材料，确保模具使用寿命长。

b：外壳尺寸：根据模具内部结构和小瓶盖尺寸确定外壳的高度、直径和厚度。

c：模具外壳装配：确保外壳的装配牢固，能够承受注塑过程中的压力和冲击。

2、进料系统设计：a：进料口位置：进料口位于模具外壳上方，方便塑料材料的注入和冷却。

b：进料系统结构：进料系统包括进料管道、进料阀门和喷嘴等组成，确保塑料均匀流动。

3、定位系统设计：a：定位杆：在模具内部设置定位杆，以确保小瓶盖注塑时的位置准确性。

b：定位孔：在小瓶盖上开设定位孔，使得小瓶盖能够准确地套在定位杆上。

4、冷却系统设计：a：冷却通道：在模具内部设置冷却通道，以降低注塑过程中的温度，提高生产效率和产品质量。

b：冷却介质：选择高效的冷却介质，如冷水或冷气等，快速降低模具温度。

四、模具制造要求1、加工工艺：采用先进的数控加工设备和工艺，确保模具的加工精度和表面光洁度。

2、查漏测试：在模具制造过程中进行查漏测试，确保模具没有任何渗漏。

五、附录本文档涉及以下附件：1、小瓶盖的详细尺寸图纸。

2、模具的3D设计图纸。

六、法律名词及注释1、注塑模具：指用于塑料注塑成型的模具，可分为热流道模具和冷流道模具。

2、工程塑料：指具有高强度、耐磨、耐腐蚀和高温耐性能的塑料材料。

3、渗漏：指模具在注塑过程中出现塑料渗漏的现象，对产品质量产生负面影响。

1. 塑件的分析脱模斜度0.75度图1.1 塑件结构示意图1.1外形尺寸该塑件壁厚为2mm，塑件外形尺寸不大，塑件熔体流程不太长，塑件材料为无填充材料的PP，流动性好，适合于注射成型。

1.2精度等级本塑件采用一般精度4级。

1.3脱模斜度由于该塑件的脱模高度约为70mm，由脱模斜度表可查得：聚丙烯PP的脱模斜度为0.75°。

2. 成型材料PP的成型特性与工艺参数2.1 PP的成型特性聚丙烯为白色蜡状塑料，外观似聚乙烯，但比聚乙烯更轻，密度为0.9~0.91g/cm3，强度、刚度、硬度、耐热性均优于低压聚乙烯，可在100℃左右使用，具有良好的电性能和高频绝缘性，不受温度影响，但低温时易变脆、不耐磨，易老化，适于制作一般机械零件、耐腐蚀零件和绝缘零件。

PP的主要性能指标如表2.1所示表2.1 PP物理性能参数名称参数密度0.9~0.91g/cm3比体积 1.10~1.11cm3/g吸水率0.03%~0.04%熔点170~176℃收缩率 1.0%~3.0%比热容1930J/(Kg.℃)屈服强度37Mpa拉伸弹性模量 1.65×103Mpa弯曲强度67Mpa弯曲弹性模量 1.45×103Mpa2.2 PP的工艺参数聚丙烯PP是非极性结晶性塑料，吸湿性小，约为0.03﹪~0.04﹪,一般不需干燥，流动性好，溢边料为0.025~0.04mm，收缩范围及收缩值大，并具各向异性，易发生缩孔、凹痕和变形，热稳定性好，成型温度范围较宽，抗氧化能力低，在塑化前应加入一定比例的抗氧剂，塑料壁厚应均匀，避免缺胶、尖角，以防应力集中。

其注射工艺参数如表2.2所示表2.2 PP的注射工艺参数名称参数螺杆转速30~60r/min 料筒温度前段160~180℃中段180~200℃后段200~230℃喷嘴温度180~190℃模具温度40~80℃注射压力70~120Mpa冷却时间20~90s成型时间40~120s3. 设备型号的确定3.1估算塑件一次成型的注射量3.1.1塑件体积和质量的计算塑件的体积按式3.1计算ab a a a d V l l h d h ⋅⋅+⋅⋅+⋅∏+⋅⋅⋅∏=⎪⎭⎫ ⎝⎛222212塑（式 3.1）cm33210264)2161221246227064(-⨯⨯⨯+⨯⨯+⨯⨯∏+⨯⨯⨯∏=⎪⎭⎫ ⎝⎛=36.07cm 3塑件的质量按式3.2计算V 塑塑⋅=ρm（式 3.2）g 82.3207.3691.0=⨯=式中： ρ----聚丙烯的密度，取0.91g/cm 3选择注射机型号为SZ ——100/60，其理论注射量Vc=100cm 3。

课程设计玻璃容器盖子注塑模具设计学院机械学院班级机制1215姓名焕樟学号 8摘要关于模具发展趋势，我认为这主要取决于两个方面，即一方面是模具为之服务的各行各业的发展趋势，另一方面是整个社会和世界科学技术的发展趋势，这实际上就是需要和可能。

模具是为制件，也就是成形产品服务的，因此模具必然要以制件(成形产品) 的发展趋势为自己的发展趋势，模具必须满足他们的要求。

制件发展趋势主要是轻巧、精美、快速高效生产、低成本与高质量，每一项都预示了模具发展趋势。

本设计主要针对玻璃容器盖子塑件，应用计算机辅助模具设计。

设计中首先根据塑料制品要求拟定成型工艺方案、初选成型设备、确定模具结构方案，设计浇注系统并进行模流分析、选用模架、选择和校核注射机，完成模具型腔设计并对模具主要零件设计计算，然后应用proE软件，完成整副模具的三维设计，并对模具进行了虚拟装配和试模，针对其中出现的问题，对模具进行了修改，最后导出模具二维工程图。

关键词：玻璃容器盖子；顶出机构；塑料模；模具AbstractAbout mold development trend, I think it depends mainly on two aspects, that is, on the one hand is development trend of the mould service for all walks of life, on the other hand, the whole society and the world trend of the development of science and technology, it is actually need and possible. Moulds for the parts, that is, forming products and services, so the mould must to stamping forming products () for their own development trend, the development trend of die must meet their requirements. Development trend of the main parts is light and elegant, fast and efficient production, low cost and high quality, each announced a mold development trend.This design mainly for glass lid plastic parts, application of computer aided mould design. First according to the request of plastic products in the design of drawing up scheme, primary molding equipment, molding process of mould structure scheme, gating system design and mold flow analysis, selects the die set, select and check injection machine, the main parts to complete the mold design and mold design and calculation, and then using proE software, completed the entire mould 3 d design, and on the mould virtual assembly and test, and problems which appear on the mold modification, finally export mold two-dimensional engineering graphics.Keywords: Glass lid; Ejection agencies; Plastic mould; The mould目录摘要 (I)Abstract (II)目录 (III)1、前言 (1)1.1模具行业及产品发展现状 (1)1. 2选题意义 (2)2、塑件设计分析 (3)2.1塑件模型建立 (3)2.2塑件参数设计 (3)2.3 材料选择 (3)2.4塑件的壁厚 (4)2.5 塑件的脱模斜度 (4)2.6分型面设计 (4)2.7 确定型腔数量以及排列方式 (5)3、注塑设备和模架选择 (6)3.1 注塑设备选择 (6)3.2注塑机重要参数校核 (7)3.2.1型腔数量的确定和校核 (7)3.2.2 注塑容量校核 (8)3.2.3锁模力校核 (9)3.2.4注塑压力校核 (9)3.2.5开模行程校核 (10)3.2.6 推出装置校核 (10)3.2.7 模具外形尺寸校核 (11)3.3 模架选择 (11)3.3.1模架类型选择的前提条件 (11)3.3.2模架系列的选择 (11)4、浇注系统设计 (13)4.1 主流道设计 (13)4.1.1 浇口套设计 (13)4.1.2 浇口套的固定形式 (13)4.2 分流道的设计 (14)4.2.1 分流道的形状及尺寸选择 (14)4.2.2 分流道的设计 (14)4.3 浇口设计 (14)4.4 冷料穴和钩料脱模装置 (15)4.5排气系统的设计 (16)5、成型零件设计 (17)5.1 型腔模的设计 (17)5.2型芯模的设计 (17)6、推出机构设计 (21)6.1推筒推出机构 (21)6.2 推出机构的复位 (21)6.3 推出机构的布局 (22)7、冷却系统设计 (23)7.1 冷却管道的工艺计算 (23)7.2 冷却水道的结构设计 (24)总结 (25)参考文献 (26)致 (27)1、前言1.1模具行业及产品发展现状关于模具发展趋势，我认为这主要取决于两个方面，即一方面是模具为之服务的各行各业的发展趋势，另一方面是整个社会和世界科学技术的发展趋势，这实际上就是需要和可能。

目录一、产品的设计及要求 (4)二、塑件的工艺分析 (5)2.1 分析塑件使用材料的种类及工艺特征 (5)2.2 塑件结构、尺寸精度分析 (5)2.3 塑件的结构工艺性分析 (5)2.4 塑件分析 (6)2.5 塑件模塑成型工艺参数的确定 (6)三、初步确定型腔数目和排列方式 (7)四、成型零部件工作尺寸的计算 (7)4.1塑件的平均收缩率 (7)4.2型腔尺寸的计算 (7)4.3型芯尺寸的计算 (8)五、型腔的侧壁和底板厚度的计算 (8)5.1型腔的侧壁厚度计算 (8)5.2型腔的底板厚度计算 (9)六、型芯型腔的设计 (9)6.1型芯的设计 (9)6.2型腔的设计 (10)七、分型面的选择 (10)7.1分型面的选择设计原则 (10)八、导向机构的设计 (11)8.1导柱的设计 (11)8.2导套的结构设计 (12)8.3推出机构的设计 (12)九、台阶型拉杆导柱设计 (12)十、模架的选择 (13)10.1模架类型选择 (13)10.2模架周界计算 (13)10.3模架图示例 (13)十一、注射机的选择 (16)11.1塑件体积的计算 (16)11.2模具最大厚度的计算 (16)11.3开模行程的计算 (17)11.4锁模力的计算 (17)11.5选择注射机 (17)十二、浇注系统的设计 (18)12.1主流道的设计 (18)12.2浇口的设计 (19)十三、结束语 (20)十四、参考文献 (21)前言良好的塑料制品工艺性是获得合格制品的前提，也是模塑工艺得以顺利进行和模具达到经济合理要求的基本条件。

所谓注塑成型(Injection Molding)是指：受热融化的材料由高压射入模腔，经冷却固化后，得到成形品的方法。

一、产品的设计及要求零件名称：杯子生产批量：大批量未注公差：MT 5要求设计一套模具二、塑件的工艺分析2.1 分析塑件使用材料的种类及工艺特征塑件材料结构特点使用温度化学稳定性性能特点成型特点ABS 微黄色固体，有一定的韧性-40～100度良好，溶于酮、醛、酯和某些氯代烃中，热稳定性差。

茶杯盖注塑模模具设计The Injection Moulds Design ofCup Lid摘要该设计通过对多种相似塑件的模具结构参考，设计的是聚乙烯塑件（某型口杯盖），采用的是一模两腔注射。

该产品采用点浇口注射，和整体式型腔设置。

型腔是由两瓣合模构成，利用斜导柱侧向分型，塑件的螺纹采用强制脱模。

注射模的分类、组成与注射规格的确定,分型面的确定。

浇注系统设计，注射模的浇注系统一般由主浇道、分浇道（横浇道）、进料口（内浇口）、冷料穴和排气槽或溢流槽等部分组成，成型零件设计，注射模的成型零件主要由动模、静模、型芯、镶块、活块等组成。

导向及定位机构设计，它包括导柱、导套的设计；导柱与导套的组合形式的选择，另外还要考虑导柱与导套配合精度的选择。

侧抽芯机构的设计，当制件的分型面确定后，在制件上与开模方向垂直的内侧或外侧如果有侧孔或侧凹，会对制件的开模或脱模形成障碍，为了方便开模，因此要选择合理的侧抽芯机构，顶出机构的设，排气系统设计，温度调节系统设计。

关键词：杯盖；注射模；瓣合模；侧向分型；AbstractI designed a polyethylene model, which can inject two cavities in one time.The products are pinpoint gated on the side,and adopt integral cavity arrangement.The cavity is formed by two petal mold modules, and side core-pulling is through angle pin. the thread is through forced ejection.The classification of the injection mould, the determination of composition and injection of specifications .The determination of parting surface .Gating system design, generally speaking, the main runner gating system of injection mould, sprue (runner), inlet (gate), slag hole and exhaust slot or overflow tank parts, such as forming parts design, injection mould molding parts is mainly composed of dynamic modulus and static modulus, core, live set piece, piece, etc .Orientation and positioning mechanism design, it includes the design of the guide pin, guide sleeve； The choice of the form of the combination of guide pillar and guide sleeve, also consider to guide pillar and guide sleeve with the precision of choice .The design of side core-pulling mechanism, when the parting surface of parts is determined, on the parts and mould opening direction if there is a medial or lateral side of the vertical holes or lateral concave, can open mold or mold release of the product form obstacles, in order to facilitate open mold, so should choose reasonable side core-pulling mechanism .The design of ejection device .The exhaust system design .Temperature control system design .Key words： cup lid；injection mold；petal mold module；sidecore-pulling；目录摘要 (I)Abstract (II)绪论 (1)1 塑件工艺性分析 (3)1.1 制品(茶杯盖)的简介 (3)1.2 制品的工艺性及结构分析 (3)1.2.1 结构分析 (3)1.2.3 材料的性能分析 (3)1.2.4 塑件零件图 (4)2 注射模的结构设计 (4)2.1 确定型腔数量及排列方式 (5)2.2 模具结构形式的确定 (5)2.2.1 多型腔单分型面模具 (5)2.2.2 多型腔多分型面模具 (5)2.3 注塑机型号的确定 (5)2.3.1 注射机的选用原则 (6)2.3.2 关制品的计算 (6)2.3.3 注射机型号的确定 (6)2.3.4 注射机及各个参数的校核 (7)2.4 分型面位置确定 (8)2.4.1 分型面的选择原则 (8)2.5 浇注系统的设计 (9)2.5.1 浇注系统设计原则 (9)2.5.2 主流道的设计 (9)2.5.3 冷料穴的设计 (12)2.5.4 分流道的设计 (13)2.5.5 浇口的设计 (15)2.5.6 浇注系统凝料的脱出机构 (17)2.5.7 浇注系统的平衡 (18)2.6 脱模推出机构的确定 (19)2.6.1 脱模推出机构的设计原则 (19)2.6.2 制品推出的基本方式 (19)2.6.3 带螺纹塑件的脱模机构 (20)2.6.4 脱模斜度的确定 (20)2.7 侧向分型与抽芯机构的设计 (20)2.7.1 脱模阻力的计算 (21)2.7.2 抽拔距的计算 (21)2.7.3 斜导柱侧抽芯机构 (22)2.8 合模导向机构的设计 (23)2.8.1 导向机构的分类 (24)2.8.2 导柱导向机构设计要点 (24)2.8.3 本设计中导柱的设计 (25)2.9 排气方式 (25)2.10 冷却系统 (25)2.11 模架零件的选用 (28)2.11.1 定模座板 (28)2.11.2 定模板 (28)2.11.3 瓣合模 (29)2.11.4 型心固定板 (29)2.11.5 支承板 (29)2.11.6 垫块 (29)2.11.7 动模座板 (29)2.11.8 推件板 (30)2.11.9 推板 (30)2.12 成形零件的结构设计和计算 (30)2.12.1 定模（凹模）的设计 (30)2.12.2 型心（凸模）的设计 (32)3 塑料模材料的选用及技术要求 (35)3.1 塑料模材料的性能要求 (36)3.2 塑料模零件选材原则 (36)4 模具工作过程 (39)结论 (40)致谢 (41)参考文献 (42)绪论塑料工业是当今世界上增长最快的工业门类之一。

目录摘要 (I)Abstract (I)第一章绪论····························第二章塑件分析··························一、塑件的原材料分析····················二、塑件的工艺分析·····················第三章设计方案··························第一节确定成型工艺·······················第二节选择成型设备·······················一、计算塑件体积·······················二、初定型腔数、生产批量···················三、计算注塑机的注射量的最小值················V初选注塑机··················四、根据求得的m第三节校核有关工艺参数·····················一、注射容量·························二、锁模压力·························三、注塑压力·························四、喷嘴球面半径·······················五、喷嘴孔直径························六、浇口套定位圈尺寸·····················七、模具外形尺寸·······················八、模具厚度·························九、顶出装置尺寸·······················十、模板行程·························第四章模具结构设计························第一节确定分型面························一、分型面位置的选择要求···················二、该塑件的分型面······················第二节浇注系统设计·······················一、概述···························二、主流道和主流道衬套····················三、浇口设计·························第三节成型零件设计·······················一、概述···························二、凹模···························三、凸模和小型芯·······················第四节合模导向与定位机构设计··················一、概述···························二、本模具的设计·······················第五节脱模机构设计·······················一、脱模机构的要求·······················二、本模具的设计························第六节侧向分型与抽芯机构设计··················一、概述····························二、本模具的设计························第七节温度调节系统设计·····················一、冷却系统设计要求······················二、本模具的设计························第八节排气系统设计·······················第五章模具使用说明························一、生产前的准备·······················二、上模····························三、润滑保养··························结论································致谢································参考文献······························第一章塑件分析一、塑件的原材料分析塑件的原材料采用聚丙烯（PP），PP为结晶型高聚物，常用塑料中PP最轻。

塑料水杯盖注塑模具设计摘要：塑料工业是当今世界上增长最快的工业门类之一，而注塑模具是其中发展较快的种类，因此，研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义。

本设计介绍了注射成型的基本原理，特别是单分型面注射模具的结构与工作原理，对注塑产品提出了基本的设计原则；详细介绍了冷流道注射模具浇注系统、温度调节系统和顶出系统的设计过程，并对模具强度要求做了说明，通过本设计，可以对注塑模具有一个初步的认识，注意到设计中的某些细节问题，了解模具结构与工作原理。

关键词：塑料模具；分型面；设计Abstract：The plastics industry in the world grows one of now quickest industry classes, but the injection mold is develops the quick type, therefore, the research injection mold to understood that the plastic product the production process and improves the product quality to have the very big significance. This design introduced injection molding's basic principle, specially single is divided the profile to inject mold's structure and the principle of work, to cast the product to propose the basic principle of design; Introduced in detail the cold flow channel injection mold gating system, the temperature control system and goes against system's design process, and has given the explanation to the mold intensity request, through this design, may have a preliminary understanding to the injection mold, notes in the design certain detail question, understands the mold structure and the principle of work.Key word: Plastic；injection mold；Design目录：第一章绪论 (3)课题背景与意义 (3)1.2 本课题与相关领域的国外现状与发展 (3)1.2.1 塑料模功能 (3)1.2.2 国外塑料模现状 (3)1.2.3塑料模发展趋势 (4)第2章产品材料的基本特性与产品工艺分析 (5)2.1.1 注射模设计特点 (5)2.1 注塑模概述 (5)2.1.2 注射模的组成件 (5)2.2 塑件的工艺分析 (5)2.2.1塑料制品的材料 (7)2.2.2分析塑件的结构工艺性 (8)2.2.3 塑件的尺寸精度分析 (8)2.2.4 表面质量分析 (8)2.3 分型面与排气槽的设计 (8)2.3.1 分型面的设计 (8)2.3.2 排气槽的设计 (8)2.4 注射机的选用 (8)2.4.1 型腔数目的确定 (8)2.4.2 注射机的选择 (8)第三章：注塑模的结构设计 (10)3.3 浇注系统的设计 (10)3.3.1 主流道的设计 (10)3.3.2 浇口设计 (10)3.3.3合模导向机构设计 (10)3.3.4 导柱的设计 (11)3.3.5 导套的设计 (11)3.4 成型零件的设计 (11)3.4.1 型腔型芯的设计 (11)3.4.2型腔、型芯径向尺寸计算 (12)3.4.3 型腔、型芯的深度尺寸的计算 (13)3.4.4 螺纹成型零件的工作尺寸计算 (13)3.5 型腔侧壁厚度与底板厚度的校核 (14)3.5.1 刚度条件计算式 (14)3.5.2 强度条件计算式 (15)3.6 模外动力旋转脱模设计 (16)3.6.1 螺纹脱模力矩计算 (16)3.7模温调节系统设计 (17)3.7.1 冷却系统的简略计算 (17)3.7.1.1 热平衡计算 (17)3.7.1.2湍流计算 (18)3.7.1.3 冷却面积计算 (19)3.7.2冷却系统的设计 (19)3.8注射机有关尺寸的校核 (19)3.8.1最大注射量的校核 (19)3.8.2锁模力的校核 (20)3.8.3最大注射压力的校核 (20)3.8.4模具厚度校核 (21)3.8.5开模行程的校核 (21)3.9 模具设计总装图 (21)参考文献 (23)结论 (23)第1章绪论1.1 课题背景与意义市场竞争的日趋激烈，使得产品的功能日趋多元化，产品的生命周期不断缩短，塑料产品结构日趋多样化和复杂化，客户对产品质量的要求也越来越高。

塑料设计说明书朱叶明模具12212012051348目录1塑件的分析 (3)1.1塑件成型工艺分析 (3)1.2壁厚分析 (3)1.3圆角分析 (3)2塑件材料的选择及材料特性 (4)2.1材料的选择 (4)2.2材料简介 (4)2.3基本特性 (4)2.4物理性质 (4)2.5成型特性 (5)3塑件的形状尺寸的计算 (6)4注射机的选择及型号和规格 (6)4.1估算塑件的体积和质量 (6)4.2选择注射机 (6)5型腔数目的确定及排布 (8)5.1型腔数目 (8)5.2型腔的排布 (8)6分型面的选择 (9)7浇注系统的设计 (10)7.1导柱的设计 (10)7.4浇口的设计 (11)7.5冷料穴的设计 (12)7.6排气系统的设计 (12)8塑料工艺尺寸的计算 (13)8.1凹模的的结构设计 (13)8.2凸模的结构设计 (13)8.3凹模径向尺寸计算 (13)8.4凸模径向尺寸计算 (14)8.5螺纹型芯的工作尺寸 (15)8.6型腔壁厚和底板厚度计算 (16)9导向机构的设计 (16)9.1导柱导向机构的作用 (16)9.2开模过程设计 (16)9.3导柱导套的设计 (17)9.4导柱与导套的布置 (18)10脱模机构的设计 (19)10.1脱模机构的组成 (19)10.2设计原则 (19)11温度调节系统的设计 (20)11.1模具冷却系统的设计 (20)11.2模具冷却时间的确定 (20)11.5冷却系统的计算 (21)12模具工作过程 (21)1 塑件的分析1.1塑件的成型分析此次的塑件是瓶盖，整个塑件呈现半开状的圆筒形，该构件的表面的形状和整体的结构较其他塑件较为简单，经过对大量的饮料瓶盖的统计检验，整个瓶盖的外部轮廓高达15mm,外径28mm,壁厚1mm，作为对表面粗糙度要求不太高的塑件，而且较为实用性零件对其尺寸公差没有太严格的要求。

且本身塑件壁厚较小、均匀，可以用大批量的注塑模具加以生产.1.2壁厚分析各种塑件，不论是结构件还是板壁，根据使用要求具有一定的厚度，以保证其力学强度。

本设计实例为一塑料水杯，如图（1）所示。

材料为PP，塑件为倾斜壁不需脱模斜度；塑件的质量要求是不允许有裂纹和变形缺陷，大批量生产。

图（1）塑料水杯1、塑件的分析（1）外形的尺寸该塑件为圆形，壁厚为3mm，无孔，结构较简单，适合于注射成型。

（2）精度等级零件图中重要的尺寸有φ80±0.5、Φ74±0.5、125±1、110±1、12±0.2、φ60±0.5、φ54±0.5、5±0.2、R100、R103，对照附表C、附表B（GB/T14486—1993），知道这些尺寸的公差等级在2级以上，为高精度等级，圆角R1、R2属一般精度等级。

2、PP的性能分析（1）使用性能密度小,强度刚度,硬度耐热性均优于低压聚乙烯,可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响,但低温时变脆,不耐磨易老化. 适于制作一般机械零件,耐腐蚀零件和绝缘零件、盆、桶、家具、薄膜、编织袋、瓶盖、汽车保险杠等。

（2）成型性能1）结晶料,吸湿性小,易发生融体破裂,长期与热金属接触易分解。

2）流动性好,但收缩范围及收缩值大,易发生缩孔.凹痕,变形。

3）冷却速度快,浇注系统及冷却系统应缓慢散热,并注意控制成型温度.料温低方向方向性明显.低温高压时尤其明显,模具温度低于50度时,塑件不光滑,易产生熔接不良,留痕,90度以上易发生翘曲变形。

4）塑料壁厚须均匀,避免缺胶,尖角,以防应力集中。

3、初步选定注射机（1）注射量的计算通过计算得塑件体积：V塑=81.125cm3（2）本模采用一模四腔结构，如图（2）所示。

为了保证四个型腔同时进料，考虑采用平衡式的浇注系统，浇注系统的凝料可根据经验按照塑件体积的0.2~1倍来估算，这里取0.2倍，故一次注入模具型腔塑料熔体的总体积（即浇注系统的凝料和塑件体积之和）为V总=V塑（1+0.2）×4=81.125×1.2×4cm3=389.4cm3图（2）型腔布置形式(3)选择注射机每一次注入模具型腔的塑料总体积V总=389.4cm3,注射机V机=V总/0.8=389.4/0.8=486.75cm3，查表2.24初选定注射机型号为XS—ZY—1000，其主要技术参数见表1.1.表1.1 注射机主要技术参数理论注射量/cm3 1000 最大模具厚度/mm 700螺杆直径/mm 85 最小模具厚度/mm 300注射压力/MPa 121 模具定位孔直径/mm 150锁模力/KN 4500 喷嘴球半径/mm 18拉杆内间距/mm 650×550 喷嘴口孔径/mm 7.5最大开模行程/mm 700（4）注射机的相关参数校核1）注射压力校核一般塑件的成型压力在70~150MPa范围内，该注射机的公称注射压力P公=121MPa，所以注射压力合格。

毕业设计说明书课题名称：水杯盖塑料模具设计系别信息控制与制造系专业计算机辅助设计与制造目录1绪论2 零件材料的选择及其性能2.1 塑件材料选择2.2 PP 性能分析2.2.1 化学和物理特性2.3 注塑工艺条件2.4 PP 的成型条件.3 注射机的选择3.1 制品的几何属性3.1.1 塑件的厚3.1.2 塑件的圆角3.1.3 脱模斜度3.1.4 制品的表面质量3.2 注射机的选用3.2.1 注射机的两种类型的优缺点3.2.2 选择注射机4 浇注系统设计4.1 主流道设计4.1.1 主流道的作用.4.1.2 主流道设计要点5 成型零件的设计5.1 成型零件的结构设计.5.1.1 凹模的结构5.1.2 凸模结构5.2 成型零件工作尺寸的的计算.5.2.1 影响工作尺寸的因素.5.2.2 凹、凸模工作尺寸的计算6 模架的确定和标准件的选用7 合模导向机构的设计7.1 导向机构的总体设计7.2 导柱设7.3 导套设计7.4 限位拉杆的设计8 侧抽芯机构的设计8.1 侧向分型与抽芯机构类型的确定8.2 抽芯结构尺寸计算8.2.1 抽拔距.8.2.3 滑块设计8.2.4 楔紧块的设计9 排气系统的设计9.1 排溢设计9.2 引气设计9.3 排气系统几种方式9.4 该套模具的排气方式10 温度调节系统设计10.1 加热系统10.2 冷却系统10.2.1 冷却介质10.2.2 冷却系统的简略计算11模具工作过程参考文献1 绪论此次的设计任务我选了口杯盖注射模具设计，零件模型摆在面前，如何才能以最快的速度设计出模具来，并降低成本，首先应考虑ＣＡＤ／ＣＡＥ／ＣＡＭ技术如何才能在设计中发挥其主要优势.因此，我使用了强大的模具设计软件——UG，从最初的零件3D 建模到最后的模具各部分零件的装配，都完全依靠UG 的各个模块，因此设计的关键就是UG设计软件在注射模设计中的应用问题，并且由于该零件的尺寸及复杂程度，使得分模与型腔及型芯的设计工作变的尤为关键，为圆满完成这次设计任务，我对该软件的几个常用模块，特别是零件、曲面、工程图及模具模块进行了比较深入的学习，相信能借助UG，使设计工作达到事半功倍的效果。

塑料模课程设计水杯盖注塑模具设计学院机电与建筑工程学院专业材料成型及控制工程姓名李瑞朝学号指导老师杨俊杰余五新目录1前言 (1)2设计任务书 (1)3塑件的结构工艺性分析 (1)4分型面及浇注系统的设计.............................5模具设计方案论证 (1)6主要零部件的设计计算 (1)7成型设备的校核计算 (1)8设计小结 (1)9参考文献 (1)1前言水杯盖在我们生活中随处可见，几乎每家每户都会用到。

市场上也有各种各样的杯盖，有时候一个灵巧鲜艳的造型便能吸引消费者的眼球，为生产厂家创造利润。

所以一个貌似简单的盖子也蕴含着无尽的商机，引人深思。

本次设计的顶盖结构非常简单，主要展现出一个最普通的生活用品的注塑成型过程，希望能有助于人们对身边事物的了解。

2设计任务书（1）塑料制品名称：水杯盖。

（2）成型方法：注塑成型。

（3）塑料原料：ABS。

（4）收缩率：0.4%~0.7%。

（5）生产批量：10万件。

3塑件的结构工艺性分析3.1塑件的几何形状分析本塑件为圆形的顶盖，尺寸中等，结构简单。

考虑到该制件精度要求较低，结合其材料性能，故选一般精度等级为：MT5。

3.2塑件原材料的成型特性分析ABS是目前产量最大，应用最广的工程塑料。

ABS是不透明非结晶型聚合物，无毒，无味，密度为1.02~1.05g/cm 3。

ABS具有突出的力学性能，坚韧，坚固；易于成型和机械加工，成型塑料油较好的光泽，经过调色可配成任何颜色。

ABS可采取注射，挤塑，吹塑，真空成型机表面涂饰等多种成型加工方法。

ABS成型性能如下:(1)易吸水，成型加工前需进行干燥处理，表面光泽要求高的塑件需长时间预热干燥。

(2)比热容低，塑化效率高，凝固也快，故成型周期短。

(3)顶出力过大或机械加工时塑件表面会留下白色痕迹，脱模斜度宜取2°以上。

(4)易产生熔接痕，模具设计是应注意尽量减少浇注系统对料流的阻力。

(5)宜采用高料温，高模温，高注射压力成型。

第1章绪论1.1塑料成型在工业生产中的重要性1.1.1塑料及塑料工业的发展塑料是以树脂为主要成分的高分子有机化合物，简称高聚物。

塑料其余成分包括增塑剂、稳定剂、增强剂、固化剂、填料及其它配合剂。

塑料制件在工业中使用日趋普遍，这是由于它的一系列特殊的优点决定的。

塑料密度小、质量轻。

塑料比强度高；绝缘性能好，介电损耗低，是电子工业不可缺少的原材料；塑料的化学稳定性高，对酸、碱和许多化学药品都有很好的耐腐蚀能力；塑料还有很好的减摩、耐磨及减震、隔音性能也较好。

因此，塑料跻身于金属、纤维材料和硅酸盐三大传统材料之列，在国民经济中，塑料制件已成为各行各业不可缺少的重要材料之一。

塑料工业的发展阶段大致分为一下及个阶段：1.初创阶段 30年代以前，科学家研制分醛、硝酸纤维和聚酰胺等热塑料，他们的工业化特征是采用间歇法、小批量生产。

2.发展阶段 30年代，低密度聚乙烯、聚氯乙烯等塑料的工业化生产，奠定了塑料工业的基础，为其进一步发展开辟了道路。

3.飞跃阶段 50年代中期到60年代末，塑料的产量和数量不断增加，成型技术更趋于完善。

4.稳定增长阶段 70年代以来，通过共聚、交联、共混、复合、增强、填充和发泡等方法来改进塑料性能，提高产品质量，扩大使用领域，生产技术更趋合理。

塑料工业向着自动化、连续化、产品系列化，以及不拓宽功能性和塑料的新领域发展。

我国塑料工业发展较晚。

50年代末，由于万吨级聚氯乙稀装置的投产和70年代中期引进石油化工装置的建成投产，使塑料工业有了两次的跃进，于此同时，塑料成型加工机械和工艺方法也得到了迅速的发展，各种加工工艺都已经齐全。

塑料由于其不断的被开发和使用，加之成型工艺的不断发展成熟于完善，极大地促进了成型模具的开发于制造。

随着工工业塑料制件和日用塑料制件的品种和需求的日益增加，而且产品的更新换代周期也越来越短，对塑料和产量和质量提出了越来越高的要求。

1.1.2塑料成型在工业生产中的重要作用模具是工业生产中重要的工艺装备，模具工业是国民经济各部门发展的重要基础之一。
