第三章电气控制基础基本电气控制电路bak

电气控制电路基础原理图(可以直接使用，可编辑实用优质文档，欢迎下载）电气控制电路基础（电气原理图）电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。

这里重点介绍电气原理图。

电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。

它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。

电气原理图一般分主电路和辅助电路（控制电路）两部分。

主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。

辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。

其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。

电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。

电气原理图中电器元件的布局电气原理图中电器元件的布局，应根据便于阅读原则安排。

主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。

无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。

电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。

对于同类器件，要在其文字符号后加数字序号来区别。

如两个接触器，可用KMI、KMZ文字符号区别。

电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。

对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。

电气原理图中，应尽量减少线条和避免线条交叉。

各导线之间有电联系时，在导线交点处画实心圆点。

根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。

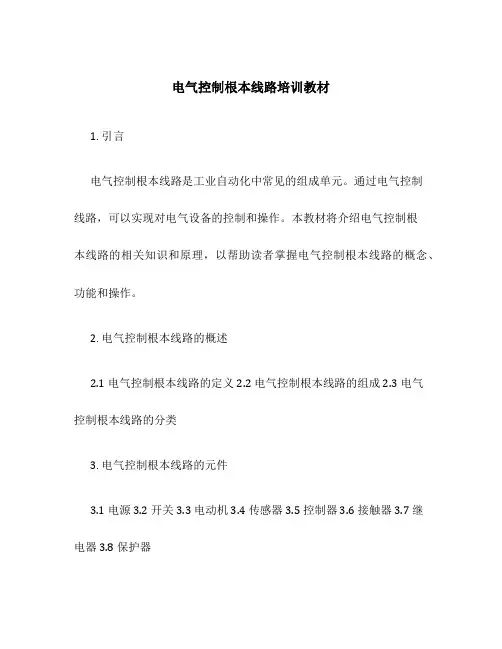

电气控制根本线路培训教材
1. 引言
电气控制根本线路是工业自动化中常见的组成单元。

通过电气控制
线路，可以实现对电气设备的控制和操作。

本教材将介绍电气控制根
本线路的相关知识和原理，以帮助读者掌握电气控制根本线路的概念、功能和操作。

2. 电气控制根本线路的概述
2.1 电气控制根本线路的定义 2.2 电气控制根本线路的组成 2.3 电气
控制根本线路的分类
3. 电气控制根本线路的元件
3.1 电源 3.2 开关 3.3 电动机 3.4 传感器 3.5 控制器 3.6 接触器 3.7 继
电器 3.8 保护器
4. 电气控制根本线路的原理
4.1 电流、电压和阻抗 4.2 Ohm定律 4.3 电气控制根本线路的工作原理
5. 电气控制根本线路的操作
5.1 电气控制根本线路的平安操作 5.2 电气控制根本线路的调试和故障排除
6. 电气控制根本线路的实例
6.1 单相电动机控制线路 6.2 三相电动机控制线路 6.3 自动控制线路
7. 电气控制根本线路的应用
7.1 电气控制根本线路在工业自动化中的应用 7.2 电气控制根本线路在家庭自动化中的应用 7.3 电气控制根本线路在交通运输中的应用
8. 小结
以上是电气控制根本线路培训教材的大纲。

在接下来的章节中，我们将详细介绍每个章节的内容，帮助读者全面了解电气控制根本线路的知识和应用。

希望本教材能够对读者有所帮助，增强其对电气控制根本线路的理解和操作能力。

第章电气控制基础基本电气控制电路bak(1)第章电气控制基础基本电气控制电路一、基本电气控制电路的组成1.电控制元件2.电路连接线3.电控制设备二、基本电气控制电路的功能1.手动控制2.自动控制3.互锁控制4.相序保护三、基本电气控制电路的分类1.直流控制电路1.1 手动控制电路1.2 自动控制电路2.交流控制电路2.1 实现方式：2.1.1 直接控制2.1.2 间接控制2.2 延时控制2.3 循环控制2.4 位置控制2.5 互锁控制2.6 照明控制2.7 定时控制四、基本电气控制电路的应用1.生产自动化1.1 离散控制1.2 连续控制2.生活自动化2.1 照明控制2.2 窗帘控制2.3 空调控制2.4 电视机控制2.5 热水器控制五、基本电气控制电路的优缺点1.优点1.1 控制灵活、方便1.2 自动化程度高1.3 工作稳定可靠2.缺点2.1 安全事故多2.2 需要专业知识维修 2.3 成本较高六、基本电气控制电路的发展方向1.智能化控制2.高效节能控制3.多功能化控制七、基本电气控制电路应注意事项1.必须按照标准化设计2.维护保养要及时3.一定要保证电路接地正确4.电路的安全措施必须严格到位5.操作时要小心，防止接触电路6.严格遵守操作规程，尽量避免人为失误引起事故结语：在现代化社会中，电气控制基础基本电气控制电路已经广泛应用于生产和生活各个方面。

因此，懂得电气控制基础成为了现代人的必备知识之一。

同时，我们也要认识到，电气控制基础基本电气控制电路的安全、稳定运行对我们的生产和生活至关重要。

电气控制基础在现代工农业生产和日常生活中，广泛利用电动机去拖动各种生产机械，这称为电力拖动；控制其启动、停止、反转、调速以及工作顺序等工作的基本控制方式是利用继电器、接触器等有触点的元器件组成的继电接触控制方式，这是电气控制的基础，它包含主电路和控制电路两部分；从电源到电动机通过大电流的电路称为主电路；控制主电路工作状态通过小电流的电路称为控制电路。

1、常用低压控制电器1.1 按钮（SB）按钮是一种结构简单、操作方便的手动开关，额定电流较小，多用于接通或断开接触器的吸引线圈，一般分为常开触点和常闭触点两种方式，所谓的常闭触点是指控制元件（按钮）动作（手动操作）前保持接通的触点，而常开触点是动作前保持断开的触点；一般常开触点用作启动按钮，常闭触点用作停止按钮，其符号如图：常闭（动断）按钮常开（动合）按钮1.2 接触器（KM）接触器是一种利用电磁力使其触点动作的自动开关，可以用来频繁地接通或切断控制电路和主电路，它分为交流接触器和直流接触器两种。

接触器由电磁铁、触头和灭弧装置等部分组成，当线圈通电后，相应的触点吸合（断开），触点同样分为常开触点和常闭触点两类，也分为主触点与辅助触点，如图接触器结构原理图线圈主常开辅常开辅常闭接触器电路符号主触点指用来控制主电路并能通过大电流的触点；辅助触点指用来控制（操作）辅助电路，只能通过5A以下电流的触点。

由于主触点通过主电路的电流很大，在断开电路时，主触点断开处会产生高电压，出现电弧烧毁触点或发生相间短路，所以大容量接触器在主触点处安装由灭弧罩。

1.3热继电器（FR）热继电器是过载保护器的一种，它是利用主电路中电流的热效应切断控制电路，从而使接触器的吸引线圈断电，最终达到切断主电路，保护电动机的目的。

热继电器主要由双金属片、热元件（绕在双金属片外面的电阻丝，两者用耐热绝缘材料隔开）以及触点系统组成。

双金属片是用两层膨胀系数明显不同的金属片牢固地轧焊而成；使用时两组热元件分别串接在电动机主电路的两根电源线上（或接在主电路的电流互感器的次级），手动复位常闭触点串联在控制电路中。
