利达火灾报警系统消防模块接线图

松江消防设备利达消防设备现场编写逻辑关系及后期维护保养建议采取以下顺序编址：感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。

其次是探测器、模块等的接线方式。

一、现场经常用到的几种探头1、LD10EN底座:用于LD3000EN/A、LD3300EN等探测器，采用二总线并联接线方式，TC+，TC-端子不分正负极。

图1.12、LD2000E-A手动火灾报警按钮部接线图（如图1.2所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通过电流100MA，5脚6脚是备用消防接口，配合手柄使用。

如使用总线需要配合总线模块使用。

图1.23、LD2001EN消火栓按钮部接线图（如图1.3所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直接启泵线（图1.4），通过电压小于30V通过电流 100MA,7脚是24V+，8脚是消防泵的反馈线。

图1.3图1.44.、LD3101/B点型可燃气体探测器部接线示意图（如图1.5所示）：TC+，TC-，24V+，24V-四个端子。

3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接，TC-与24V-短接，用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。

图1.55、LD4400EN-1/2输入模块端子图与接线图示例（如图1.6、1.7所示）：6脚5脚是二总线TC+，TC-原则上不分正负极，11脚12脚是一组无源长开点，8脚7脚是一组无源长开点。

端子现场设备上需要加15K线路检测电阻。

图1.6图1.76、LD6800EC-1输入/输出模块部接线图（如图1.8所示）：1脚24V+，2脚24V-必须分极性，5、6脚TC+、TC-，11、12脚现场反馈信号接入点，需要接82K线路检测电阻。

9、10脚24V输出，接5.1K线路检测电阻。

图1.87、LD6800EC-2输入/输出模块部接线图（如图1.9所示）：1脚24V+，2脚24V-必须分极性，5、6脚接入TC+、TC-，11、12脚和3、4脚分别为两组现场反馈信号接入点，需要接82K线路检测电阻。

利达常用消防模块接线示意图利达华信消防设备产品技术交流网 / 2012-10-19本文我们将为大家讲解利达华信常用消防模块的接线示意图，希望对大家的学习和工作有所帮助。

一、LD4400E-1输入模块端子图与接线图示例五、LD3600EN总线短路保护器端子图与接线图示例六、LD6806E中继模块端子图与接线图示例二、LD4400EN-2端子图与接线图示例三、LD6800EC-1输入输出模块端子图与接线图示例四、LD6800EC-2双输入双输出控制模块端子图与接线图示例利达LD2000E手动报警按钮接线端子及接线图利达华信消防设备产品技术交流网 / 2012-10-30J-SA P-M-LD2000E-A是利达华信手动报警按钮，本文利达消防交流网技术工程师将为大家讲解利达LD2000E手动报警按钮接线端子及接线示意图。

利达LD5506EN气体灭火控制器接线端子及现场接线图利达华信消防设备产品技术交流网 / 2012-10-31LD5506EN气体灭火控制器是利达华信最新气体灭火控制器，本文利达报警之家工程师将为大家讲解利达LD5506EN控制器的接线端子图以及现场应用接线图。

LD5506EN气体灭火控制器端子图LD5506EN气体灭火控制器与现场设备示意图下一篇:利达紧急启停按钮LD1200A外形结构尺寸及端子图利达华信壁挂气体灭火控制器LD5501EN外形示意图及接线图利达LD9201EN联动控制盘接线示意图利达华信消防设备产品技术交流网 / 2012-10-31LD9201EN是利达华信联动控制盘，具有32路多线或总线控制功能，既可以作为总线盘间接控制现场设备，也可以作为多线盘直接控制现场设备。

本文利达消防报警之家工程师将为大家讲解利达LD9201EN控制盘的接线示意图。

当作总线盘使用时仅用上图（外形尺寸图）所示总线控制盘即可，当作多线盘使用时，需要根据需要增加8路多线输出板，每块8路多线输出板具有8路输出功能，其接线端子和现场设备的连接示意图如下，当8路多线输出板中有空闲的回路时，相应回路的输出端子处应按照图中第8路的示范，分别接入5.1KΩ和82KΩ电阻。

利达防火门系统的解析防火门系统是从报警系统独立出来的一个系统，信号线单独走线，利达单台主机最大支持4个回路800个设备，地址范围为0-199（特别注意）。

常闭门模块不需要电源线，常开门才需要电源线，不过电源线可以与报警系统电源线共用，但是必须考虑防火门系统可能造成报警新系统电源系统过载问题，必要时应考虑现场增加电源盘。

利达防火门监控系统示意图在介绍模块前，我先引进利达的三种编码的概念，包括地址码、类型码、检测码。

地址码，最常用的编码，设备在某一回路唯一的身份识别号，理论设定一个回路只允许存在一个地址码。

在利达编码器上按写，显示P的状态，设置好要编的地址号接好设备按确认，当显示的地址码自动加1，则表示地址码编写成功！编码器上按读，显示C的状态，接好设备，按确认即可读取设备的地址码！类型码，常用于同一个设备接不同设备，进行功能类型切换选择的一种编码，利达编码器不断按类型，屏幕显示L时表示写入类型码，写好后也会自动＋1，屏幕显示E表示读类型码。

检测码，对设备线路检测，开门到位等检测信号进行屏蔽的一种编码，利达编码器不断按类型，屏幕第一个字显示9时表示检测码写入，写好后也会自动＋1，屏幕第一个字显示3时表示读检测码防火门系统，有三类模块，输入模块LD4400ED-1，常开门模块LD-FM6021和常闭门模块LD-FM6022。

输入模块LD4400ED-1，就是报警系统中的单输入模块，常用于利达防火门主机接受其他厂家报警主机的开关量信号，例如其他报警主机收到火警，触发对应的输入输出模块动作，给出一个闭合信号，这个闭合信号接入我们的输入模块，传回我们的防火门主机，防火门主机根据输入模块的信号，启动对相应的常开防火门，从而达到夸厂家主机联动的功能，但是前提是其他报警主机和利达防火门主机都必须处于自动状态，这种开关量信号对接也可用于部分报警主机直接的联动，这只是电信号层面的点对点的，是否满足消防规范请自行权衡接线如下图：注意，若不接线路检测电阻（11-12对应的设备端电阻），可通过按编码器两次“写”键，屏幕显示“P.”（即P带点的状态）编写地址，“P.”状态下编写地址，可以看作编写地址码的同时编写了一个检测码“9002”（9002表示模块不检测线路故障，不用接电阻）常闭门模块LD-FM6022,用于双常闭门和单常闭门的状态监视，单常闭门配接一组金属门磁开关，双常闭门配接两组金属门磁开关，这里通俗讲一下金属门磁开关，门磁开关由两部分组成，磁铁和磁力感应开关（带线的那块），当常闭门正常关闭的时候，磁铁和磁力开关对齐，距离小于指定值时，磁力开关在磁铁的磁力作用下处于闭合状态，模块显示正常！当常闭门打开了，磁铁和磁力开关距离过大，磁力开关失去了磁力的左右自动弹开处理开路状态，常闭门模块此时检测不到闭合信号，则显示模块故障，从而显示门的状态不对而报故障！接线图如下：如上图所示，常闭门模块默认为双门，类型码为L059，所以双门不需要设置类型码，直接P编地址即可，如果不加电阻，则需要写检测码“9002”，当然你也可以用“P.”编写地址代替。

利达：火灾报警系统产品接线大全
一、利达火灾探测器接线
LD10EN编码探测器底座↑
适用于：LD3000EN/C点型光电感烟火灾探测器、LD3300EN/C点型感温火灾探测器、LD3300EC点型感温火灾探测器、LD3200E点型复合式感烟感温火灾探测器、LD3001EN/C家用点型感烟火灾探测器、LD3301EN/C家用点型感温火灾探测器。

LD12EN无编码探测器底座↑
适用于：LD3000E（F）点型光电感烟火灾探测器、LD3300E（F）点型感温火灾探测器。

ES10E可燃气体探测器底座适用于LD3101FH点型可燃气体探测器。

二、利达手动火灾报警按钮及消火栓按钮接线
LD2003EN手动火灾报警按钮↑
LD2004EN消火栓按钮↑三、利达火灾声光警报器接线
LD1001EN火灾声光警报器↑
LD1001EN（F）火灾声光警报器↑
LD1101EN火灾声光警报器↑四、利达模块及隔离器接线
LD3600ED-1总线短路保护器↑
LD4400ED-1输入模块↑
LD4400ED-2输入模块↑
LD4401ED中继模块↑
LD4900ED中继模块↑
LD6800ED-1输入输出模块↑
LD6800ED-2输入输出模块↑
LD6801ED-1输入输出模块（两线制）↑
LD6804ED输出模块↑
LD6806ED中继模块。

设备的技术支持：主要针对于模块、探头的编码。

EN系列主机采用混合编址。

但为了便于现场编写逻辑关系及后期维护保养建议采取以下顺序编址：感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。

其次是探测器、模块等的接线方式。

一般情况下施工方要了解接线方式，就要考虑到现场有没有预埋走线，是否需要重新布线。

一．现场经常用到的几种探头的技术支持1．LD10EN底座:用于LD3000EN/A、LD3300EN等探测器，采用二总线并联接线方式，TC+，TC-端子不分正负极。

1.12．LD2000E-A手动火灾报警按钮内部接线图（如图1.2所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通过电流100MA，5脚6脚是备用消防电话接口，配合电话手柄使用。

如使用总线电话需要配合总线电话模块使用。

图1.23．LD2001EN消火栓按钮内部接线图（如图1.3所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直接启泵线（图1.4），通过电压小于30V通过电流 100MA,7脚是24V+，8脚是消防泵的反馈线。

图1.3图1.44. LD3101/B点型可燃气体探测器内部接线示意图（如图1.5所示）：TC+，TC-，24V+，24V-四个端子。

3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接，TC-与24V-短接，用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。

图1.55.LD4400EN-1/2输入模块端子图与接线图示例（如图1.6、1.7所示）：6脚5脚是二总线TC+，TC-原则上不分正负极，11脚12脚是一组无源长开点，8脚7脚是一组无源长开点。

端子现场设备上需要加15K线路检测电阻。

图1.6图1.76．LD6800EC-1输入/输出模块内部接线图（如图1.8所示）：1脚24V+，2脚24V-必须分极性，5、6脚TC+、TC-，11、12脚现场反馈信号接入点，需要接82K线路检测电阻。

利达常用消防模块接线示意图利达华信消防设备产品技术交流网 / 2012-10-19本文我们将为大家讲解利达华信常用消防模块的接线示意图，希望对大家的学习和工作有所帮助。

一、LD4400E-1输入模块端子图与接线图示例五、LD3600EN总线短路保护器端子图与接线图示例六、LD6806E中继模块端子图与接线图示例二、LD4400EN-2端子图与接线图示例三、LD6800EC-1输入输出模块端子图与接线图示例四、LD6800EC-2双输入双输出控制模块端子图与接线图示例利达LD2000E手动报警按钮接线端子及接线图利达华信消防设备产品技术交流网 / 2012-10-30J-SA P-M-LD2000E-A是利达华信手动报警按钮，本文利达消防交流网技术工程师将为大家讲解利达LD2000E手动报警按钮接线端子及接线示意图。

利达LD5506EN气体灭火控制器接线端子及现场接线图利达华信消防设备产品技术交流网 / 2012-10-31LD5506EN气体灭火控制器是利达华信最新气体灭火控制器，本文利达报警之家工程师将为大家讲解利达LD5506EN控制器的接线端子图以及现场应用接线图。

LD5506EN气体灭火控制器端子图LD5506EN气体灭火控制器与现场设备示意图下一篇:利达紧急启停按钮LD1200A外形结构尺寸及端子图利达华信壁挂气体灭火控制器LD5501EN外形示意图及接线图利达LD9201EN联动控制盘接线示意图利达华信消防设备产品技术交流网 / 2012-10-31LD9201EN是利达华信联动控制盘，具有32路多线或总线控制功能，既可以作为总线盘间接控制现场设备，也可以作为多线盘直接控制现场设备。

本文利达消防报警之家工程师将为大家讲解利达LD9201EN控制盘的接线示意图。

当作总线盘使用时仅用上图（外形尺寸图）所示总线控制盘即可，当作多线盘使用时，需要根据需要增加8路多线输出板，每块8路多线输出板具有8路输出功能，其接线端子和现场设备的连接示意图如下，当8路多线输出板中有空闲的回路时，相应回路的输出端子处应按照图中第8路的示范，分别接入5.1KΩ和82KΩ电阻。

利达接线图设备的技术支持：主要针对于模块、探头的编码。

EN系列主机采用混合编址。

但为了便于现场编写逻辑关系及后期维护保养建议采取以下顺序编址：感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。

其次是探测器、模块等的接线方式。

一般情况下施工方要了解接线方式，就要考虑到现场有没有预埋走线，是否需要重新布线。

一．现场经常用到的几种探头的技术支持1．LD10EN底座:用于LD3000EN/A、LD3300EN等探测器，采用二总线并联接线方式，TC+，TC-端子不分正负极。

1.12．LD2000E-A手动火灾报警按钮内部接线图（如图1.2所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通过电流100MA，5脚6脚是备用消防电话接口，配合电话手柄使用。

如使用总线电话需要配合总线电话模块使用。

图1.23．LD2001EN消火栓按钮内部接线图（如图1.3所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直接启泵线（图1.4），通过电压小于30V通过电流 100MA,7脚是24V+，8脚是消防泵的反馈线。

图1.3图1.44. LD3101/B点型可燃气体探测器内部接线示意图（如图1.5所示）：TC+，TC-，24V+，24V-四个端子。

3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接，TC-与24V-短接，用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。

图1.55.LD4400EN-1/2输入模块端子图与接线图示例（如图1.6、1.7所示）：6脚5脚是二总线TC+，TC-原则上不分正负极，11脚12脚是一组无源长开点，8脚7脚是一组无源长开点。

端子现场设备上需要加15K 线路检测电阻。

图1.6图1.76．LD6800EC-1输入/输出模块内部接线图（如图1.8所示）：1脚24V+，2脚24V-必须分极性，5、6脚TC+、TC-，11、12脚现场反馈信号接入点，需要接82K线路检测电阻。

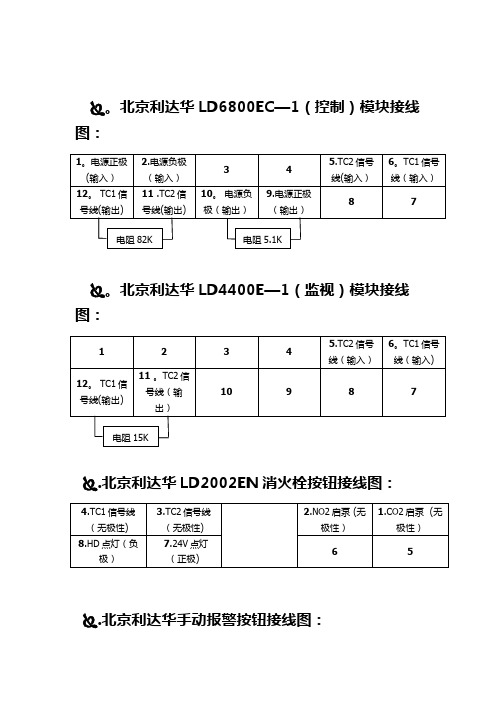

北京利达华信常用火灾报警产品接线端子说明1、LD3000EN/A烟（LD3300EN温）感：二总线，无极性，任意接TC-、TC+端子。

布线要求：（1）信号线管井主线：宜选用截面积≥1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可采用电缆，规格为RVV2×1.5平方毫米。

对于平面线可以采用RVS-2×1.0或RVV2×1.0平方毫米的双绞铜芯线。

信号2、LD2000E-A手报（LD2001EN消火栓按钮）：二总线，无极性，接3、4端子。

电话线接5，6端子。

LD2001EN消火栓按钮二总线，无极性，接3、4端子。

消防泵启动接1，2端子，泵回答接7，8端子（有源24V回答信号）布线要求：（1）信号线管井主线：宜选用截面积≥1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可采用电缆，规格为RVV2×1.5平方毫米。

对于平面线可以采用RVS-2×1.0或RVV2×1.0平方毫米的双绞铜芯线。

（2）连接线路的长度应以总导线电阻<70Ω为限，超过应增大导线的线径，或加装总线中继器。

3、LD3600EN总线短路保护器:二总线，输入端有极性，接5，6端子，6为正极。

输出端无极性，接8，9端子。

布线要求：（1）信号线管井主线：宜选用截面积≥1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可采用控制电缆，规格为RVV2×1.5平方毫米。

对于平面线可以采用RVS-2×1.0或RVV2×1.0平方毫米的双绞铜芯线。

（2）连接线路的长度应以总导线电阻<70Ω为限，超过应增大导线的线径，或加装总线中继器4、LD4400EN-1输入模块（信号模块）：二总线，无极性，接5、6端子。

开关信号接11、12端子。

且11，12端要接１５Ｋ电阻。

布线要求：（1）信号线管井主线：宜选用截面积≥1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可采用控制电缆，规格为RVV2×1.5平方毫米。
