松江消防设备利达消防设备现场编写逻辑关系及后期维护保养建议采取以下顺序编址：感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。
其次是探测器、模块等的接线方式。
一、现场经常用到的几种探头1、LD10EN底座:用于LD3000EN/A、LD3300EN等探测器，采用二总线并联接线方式，TC+，TC-端子不分正负极。
图1.12、LD2000E-A手动火灾报警按钮部接线图（如图1.2所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通过电流100MA，5脚6脚是备用消防接口，配合手柄使用。
如使用总线需要配合总线模块使用。
图1.23、LD2001EN消火栓按钮部接线图（如图1.3所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直接启泵线（图1.4），通过电压小于30V通过电流 100MA,7脚是24V+，8脚是消防泵的反馈线。
图1.3图1.44.、LD3101/B点型可燃气体探测器部接线示意图（如图1.5所示）：TC+，TC-，24V+，24V-四个端子。
3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接，TC-与24V-短接，用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。
图1.55、LD4400EN-1/2输入模块端子图与接线图示例（如图1.6、1.7所示）：6脚5脚是二总线TC+，TC-原则上不分正负极，11脚12脚是一组无源长开点，8脚7脚是一组无源长开点。
端子现场设备上需要加15K线路检测电阻。
图1.6图1.76、LD6800EC-1输入/输出模块部接线图（如图1.8所示）：1脚24V+，2脚24V-必须分极性，5、6脚TC+、TC-，11、12脚现场反馈信号接入点，需要接82K线路检测电阻。
9、10脚24V输出，接5.1K线路检测电阻。
图1.87、LD6800EC-2输入/输出模块部接线图（如图1.9所示）：1脚24V+，2脚24V-必须分极性，5、6脚接入TC+、TC-，11、12脚和3、4脚分别为两组现场反馈信号接入点，需要接82K线路检测电阻。

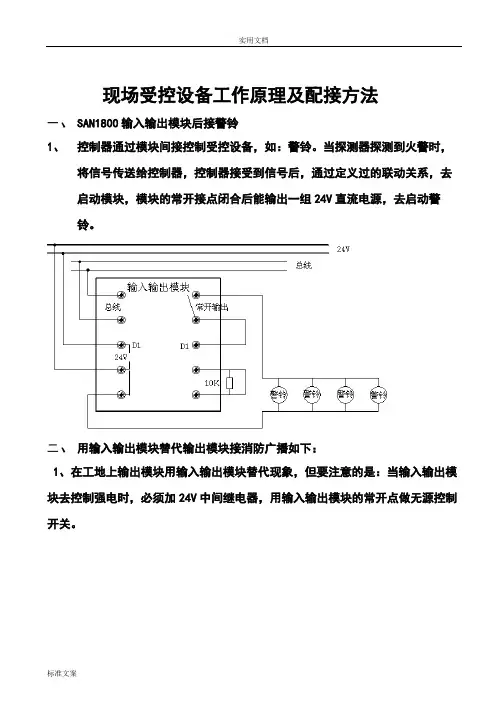

现场受控设备工作原理及配接方法一、SAN1800输入输出模块后接警铃1、控制器通过模块间接控制受控设备，如：警铃。
当探测器探测到火警时，将信号传送给控制器，控制器接受到信号后，通过定义过的联动关系，去启动模块，模块的常开接点闭合后能输出一组24V直流电源，去启动警铃。
二、用输入输出模块替代输出模块接消防广播如下：1、在工地上输出模块用输入输出模块替代现象，但要注意的是：当输入输出模块去控制强电时，必须加24V中间继电器，用输入输出模块的常开点做无源控制开关。
三、输出模块后接广播接线图如下1、该模块用于总线制消防广播系统中消防广播间的切换控制，可以对消防广播传输线故障检测功能，以及广播线路短路断路时模块向控制器发送故障信号。
（当发生火警时，探测器将信息传送给控制器，控制器启动模块，将音乐广播转换为事故广播）四、电梯迫降工作原理及接线方式如下：电梯迫降又叫紧急迫降。
控制器接收到报警信号，通过定义的联动关系去启动控制电梯的模块使电梯迫降到得到一层。
（电梯控制箱中本身提供消防接线端，模块控制电梯是通过继电器无源接点直接接入电梯控制箱即可）五、卷帘门工作原理及接线方式如下：•防火卷帘与整体建筑以及我公司的智能指挥系统联网，当发生火警时卷帘门附近任一烟感或温感报警，控制模块启动卷帘门，卷帘门半降或全降（依是否带人员逃生功能确定），烟感和温感同时报警卷帘门全降。
从而保护人员生命安全，使防火卷帘门既发挥了防火隔断的作用，又最大限度的考虑到人员逃生的问题。
故障现象一：卷帘门不动作（现场按键操作毫无反应）排查分析：1、确认控制箱内是否送上主电 2、控制面板是否有问题（可以在卷帘门控制箱内的端子排上直接短接下降端子触点和COM端触点，看卷帘门是否动作，如果卷帘动作，证明控制面板损坏）3、假设上述两项都没问题后，检查卷帘门上下限位开关，是否上下限位开关都没有复位弹出（正常卷帘门上到顶的状态下，上限位开关是被转子卡轮压下去的，下限位开关是弹出的状态）4、如果控制箱内供三相电机的线用的是接触器的控制主板，那么可以在接触器上直接用螺丝刀之类的工具压下去使接触器处于吸合状态观察电机是否动作（以排除电机烧坏的可能）注：判断电机是否烧毁，可以用兆欧表（也就是俗称的摇表测对地绝缘程度）若阻值偏向零刻度则证明线圈已烧坏故障现象二：卷帘门启动后无法自动停止（这个一定要注意，十分危险，尽早维修，因为搞不好，卷帘门一直在卷来卷去，卷过了头，按下方控制面板上的停止是没用的，吊顶都可能被拉塌，附近的喷淋头都容易被磕到）排查分析：1、多数是卷帘门上的限位开关损坏导致，也有一部分是限位开关线路开路或者短路造成（可用万用表电阻档查通断情况）故障现场三：现场可以启停，但消防主机无法远程启动排查分析：1、确定控制箱内已接消防总线控制模块 2、查控制模块控制端的接线（如果卷帘是一步降的，一般直接一根接温感输入信号，另一根接COM端）故障现场四：卷帘门下降到底主机没有显示反馈信号排查分析：1、确认那扇卷帘门的控制模块在主机上没有被隔离 2、确认反馈线是接着模块的 3、如果上述两项没问题，直接在模块的反馈端用导线直接短接，观察主机是否显示模块动作，如果还没有大体可以确定模块已损坏六、排烟风机的工作原理排烟风机在消防系统中属于防排烟系统，它一般是与消防报警主机联动的。
国泰怡安六类消防产品接线与安装示意图！1、L 、L-是信号总线接线端子，总线无极性。
2、GT601底座与烟感GY601W、温感GW601W、烟温复合GF601W配合使用。
3、信号线宜采用1.5mm2阻燃双色双绞软铜线，耐压值≥250V。
4、安装孔距62.5mm。
5、接线简单、快捷、方便。
1、L 、L-是信号总线接线端子，此端子由中继模块GM614W 端子OL 、OL-引出；作为防爆探测器底座使用时端子，由防爆接口箱GM642中的中继模块GM614端子OL 、OL-到安全栅，由安全栅引出，接线时分极性。
2、GT610底座与非编码烟感GY601W、温感GW601W、防爆烟感GY602EX、防爆温感GW602DEX配合使用。
3、信号线宜采用1.5mm2阻燃双色双绞软铜线，耐压值≥250V。
4、安装孔距62.5mm。
5、接线简单、快捷、方便。
特点：此底座适用范围广。
1、1为L ,2为L-，L 、L-是信号总线接线端子，信号总线无极性。
2、3为24V ，4为24V-，24V 、24V-是探测器的电源接线端子，24V电源有极性。
3、可燃探测器底座与可燃探测器GQ601W配合使用，注：此探测器与底座不分开销售。
4、信号线宜采用1.5mm2阻燃双色双绞软铜线，耐压值≥250V，24v电源线采用阻燃双色双绞线，线径≥2.5mm2。
5、安装孔距53mm，外距68mm，内距38mm。
6、接线简单、快捷、方便。
探测器安装方式1、上图表述了探测器安装示意图，锯齿与凹槽对应或者圆柱与圆柱对应按照顺时针方向旋拧即可将探测器安装牢固。
2、安装方式适用于烟感、温感、烟温复合、可燃气体探测器、非编烟感、非编温感。
手报、消报类接线与安装示意图手报、消报及防爆手报底座接线方式1、L 、L-是信号总线接线端子，信号总线无极性。
2、D1、D2是电话信号线接线端子，D1、D2端子无极性。
注：作手报时使用此端子。
3、GM620按钮底座与手报按钮GM603W配合使用。

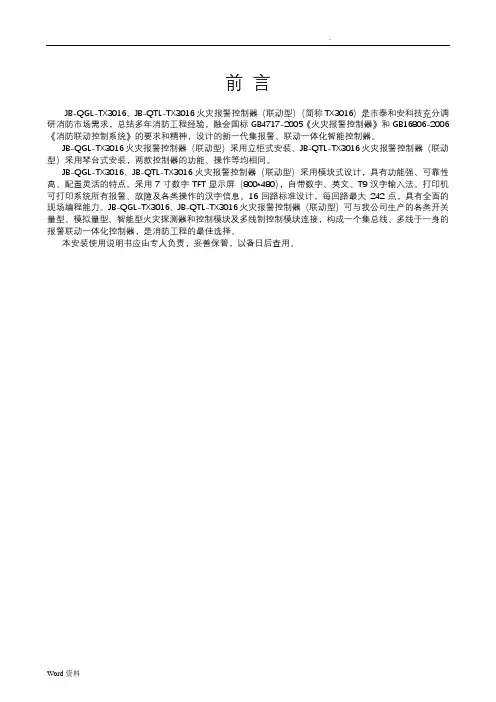

前言JB-QGL-TX3016、JB-QTL-TX3016火灾报警控制器（联动型）（简称TX3016）是市泰和安科技充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》的要求和精神，设计的新一代集报警、联动一体化智能控制器。
JB-QGL-TX3016火灾报警控制器（联动型）采用立柜式安装、JB-QTL-TX3016火灾报警控制器（联动型）采用琴台式安装，两款控制器的功能、操作等均相同。
JB-QGL-TX3016、JB-QTL-TX3016火灾报警控制器（联动型）采用模块式设计，具有功能强、可靠性高、配置灵活的特点。
采用7寸数字TFT显示屏（800*480），自带数字、英文、T9汉字输入法。
打印机可打印系统所有报警、故障及各类操作的汉字信息。
16回路标准设计，每回路最大242点，具有全面的现场编程能力。
JB-QGL-TX3016、JB-QTL-TX3016火灾报警控制器（联动型）可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制模块连接，构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
本安装使用说明书应由专人负责，妥善保管，以备日后查用。
目录第一章概述 (4)1.1功能强、可靠性高 (4)1.2窗口化、汉字菜单式操作界面 (4)1.3灵活的模块化结构和多种功能配置选择 (4)1.4配有智能化联动操作盘 (4)1.5具备对控制模块全面的自检功能 (4)1.6可配接汉字式火灾显示盘 (4)1.7模块式开关电源 (4)1.8大屏幕液晶显示 (4)第二章控制器结构及配置说明 (4)2.1 控制器典型配置 (5)2.2控制器面板说明 (7)2.3 控制器部构成及连线说明 (10)2.4 主要技术特性 (13)第三章基本功能与报警处理 (13)3.1 开机、关机与自检 (13)3.2火灾报警 (14)3.3联动报警 (14)3.4监管报警 (15)3.5总线上部位故障报警 (15)3.6 回路总线短路报警 (16)3.7 主电故障报警 (16)3.8 备电故障报警 (16)3.9 声光警报输出口故障报警 (16)3.10火警传输设备故障报警 (16)3.11故障输出故障报警 (17)3.12 清洗预报 (17)3.13屏蔽报警 (17)3.14 联网 (18)3.15 传送回路信息及联动信息 (18)第四章键盘操作及菜单系统详解 (18)4.1 键盘介绍 (18)4.2 键盘的解锁与锁键盘 (18)4.3主菜单进入 (19)4.4各菜单功能及操作 (20)4.5 手动启动操作 (35)4.6 手动停止操作 (36)4.7 设备屏蔽 (36)4.8 设备取消屏蔽 (36)4.9 复位功能 (37)第五章工程调试大纲 (37)5.1调试流程图 (37)5.2调试具体步骤 (38)5.3 空载开机检查 (38)5.4 外部设备检查 (38)5.5 接线和设置 (39)5.6 调试 (39)第六章常见故障及维修 (42)6.1控制器出现死机或程序不能正常运行时，如何处理 (42)6.2控制器重复开机，如何处理 (42)6.3有些按键不起作用，原因何在 (42)6.4开机无显示，如何检查 (42)6.5探测回路无输出，如何处理 (42)6.6不能登录 (42)6.7已登录但不报故障 (43)6.8已登录但不报火警 (43)6.9误报警 (43)6.10备电故障报警 (43)第七章日常维护及保修 (43)7.1注意事项 (43)7.2重要提示 (43)7.3保修 (44)第八章系统相关设备简述 (44)8.1打印机使用说明 (44)8.2 TX3520多线控制盘的使用 (45)8.3 TX3502/TX3503总线控制盘的使用 (48)第九章请联系我们 (51)第一章概述TX3016型火灾报警控制器（联动型）执行国家标准GB4717-2005《火警报警控制器》、GB16806-2006《消防联动控制系统》。
一、JTY-GM-LA1550型点型光电感烟火灾探测器1、概述JTY-GM-LA1550型点型光电感烟火灾探测器（以下简称感烟探测器）。
本产品采用性能卓越的单片机(MCU)，通过单片机内部固化的运算程序来完成对外界环境参数变化的补偿和火警判断。
本产品适用于宾馆、饭店、机房、银行、商场、仓库、博物2(1)(2)(3)5(4)(5)(6)二总线制，无极性(7)具有电子编码、遥控编码两种先进的编码技术，提高了编码的灵活性(8)具有两种响应模式（通常称其为算法）模式1：快速响应模式，在此模式下，当连续3次以上检测到烟的浓度超过报警门限值时，立即报警，此模式适用于系统调试安装阶段或者是测试阶段模式2：智能响应模式，有利于准确判断火灾报警信号，减少误报警，（出厂默认为智能模式）(9)PCB板全密封防护工艺3、技术参数(1)工作电压:总线15-28V脉冲电压(2)12(3)(4)(5)(6)(7)123(8)(9)颜色(10)重量:120g(11)执行标准：GB4715-20054、结构特征与工作原理(1)感烟探测器的外形尺寸及安装尺寸示意图如图1、图2所示图1JTY-GM-LA1550外形示意图图2JTY-GM-LA1550安装尺寸示意图(2)工作原理本产品主要采用红外散射原理来探测火灾。
一对管（红外发射、接收二极管）安装在黑体中，在无烟环境下，红外接收管几乎接收不到信号，当火灾发生时，会有烟雾进入迷宫，由于烟雾对光线的散射作用，使红外接收管接收到一个较弱的信号，5(1)图(2)阻燃(3)图4JTY-GM-LA1550接线方式示意图6、使用和操作编码操作：利用本公司的手持编码器LA1930进行现场编码，编码时将编码器的两个夹子分别与总线两个端子连接，打开手持编码器电源，输入要写入的地址码（地址码范围必须是：1－242，同一回路的地址码唯一），按下“写码”键，如果编码成功，在发送完地址码后，编码器的数码管上将会显示所发的地址号，如果编码失败，编码器在发送完地址码后，数码管上会显示“FAL”以提示编码失败。
泰和安现场设备配接及工作原理资料文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-现场受控设备工作原理及配接方法一、SAN1800输入输出模块后接警铃1、控制器通过模块间接控制受控设备，如：警铃。
当探测器探测到火警时，将信号传送给控制器，控制器接受到信号后，通过定义过的联动关系，去启动模块，模块的常开接点闭合后能输出一组24V直流电源，去启动警铃。
二、用输入输出模块替代输出模块接消防广播如下：1、在工地上输出模块用输入输出模块替代现象，但要注意的是：当输入输出模块去控制强电时，必须加24V中间继电器，用输入输出模块的常开点做无源控制开关。
三、输出模块后接广播接线图如下1、该模块用于总线制消防广播系统中消防广播间的切换控制，可以对消防广播传输线故障检测功能，以及广播线路短路断路时模块向控制器发送故障信号。
（当发生火警时，探测器将信息传送给控制器，控制器启动模块，将音乐广播转换为事故广播）四、电梯迫降工作原理及接线方式如下：电梯迫降又叫紧急迫降。
控制器接收到报警信号，通过定义的联动关系去启动控制电梯的模块使电梯迫降到得到一层。
（电梯控制箱中本身提供消防接线端，模块控制电梯是通过继电器无源接点直接接入电梯控制箱即可）五、卷帘门工作原理及接线方式如下：•防火卷帘与整体建筑以及我公司的智能指挥系统联网，当发生火警时卷帘门附近任一烟感或温感报警，控制模块启动卷帘门，卷帘门半降或全降（依是否带人员逃生功能确定），烟感和温感同时报警卷帘门全降。
从而保护人员生命安全，使防火卷帘门既发挥了防火隔断的作用，又最大限度的考虑到人员逃生的问题。
•故障现象一：卷帘门不动作（现场按键操作毫无反应）排查分析：1、确认控制箱内是否送上主电 2、控制面板是否有问题（可以在卷帘门控制箱内的端子排上直接短接下降端子触点和COM端触点，看卷帘门是否动作，如果卷帘动作，证明控制面板损坏）3、假设上述两项都没问题后，检查卷帘门上下限位开关，是否上下限位开关都没有复位弹出（正常卷帘门上到顶的状态下，上限位开关是被转子卡轮压下去的，下限位开关是弹出的状态）4、如果控制箱内供三相电机的线用的是接触器的控制主板，那么可以在接触器上直接用螺丝刀之类的工具压下去使接触器处于吸合状态观察电机是否动作（以排除电机烧坏的可能）注：判断电机是否烧毁，可以用兆欧表（也就是俗称的摇表测对地绝缘程度）若阻值偏向零刻度则证明线圈已烧坏故障现象二：卷帘门启动后无法自动停止（这个一定要注意，十分危险，尽早维修，因为搞不好，卷帘门一直在卷来卷去，卷过了头，按下方控制面板上的停止是没用的，吊顶都可能被拉塌，附近的喷淋头都容易被磕到）排查分析：1、多数是卷帘门上的限位开关损坏导致，也有一部分是限位开关线路开路或者短路造成（可用万用表电阻档查通断情况）故障现场三：现场可以启停，但消防主机无法远程启动排查分析：1、确定控制箱内已接消防总线控制模块 2、查控制模块控制端的接线（如果卷帘是一步降的，一般直接一根接温感输入信号，另一根接COM端）故障现场四：卷帘门下降到底主机没有显示反馈信号排查分析：1、确认那扇卷帘门的控制模块在主机上没有被隔离 2、确认反馈线是接着模块的 3、如果上述两项没问题，直接在模块的反馈端用导线直接短接，观察主机是否显示模块动作，如果还没有大体可以确定模块已损坏六、排烟风机的工作原理排烟风机在消防系统中属于防排烟系统，它一般是与消防报警主机联动的。
系统全⾯的⽕灾报警系统产品接线图，推荐收藏！话说，本⼩编时常会在后台收到⼤家发过来的各种留⾔，⽐如酱样⼦的好的知道了知道了⼩编冰雪聪明，慧外秀中速速跟我们的技术攻城狮叨了叨反馈so你们期待已久的“⽕灾报警系统产品接线图”今天终于新鲜出炉啦，⼤家速度收藏哦~还是⽼规矩，⽂末有彩蛋哦~千万别错过！探测器接线⽰意图（/ 点击查看⼤图 /）探测器实物图（图：TX3100A）1（图：TX3110A）2（图：TX3120）3产品参数及特点*产品参数：15V～28V 脉冲电压；*线制：⽆极性⼆总线，电⼦编码；*报警电流：≤2.8mA；*⾃动补偿功能：对于⼀定程度上的外部环境因素变化⽽引起的性能漂移，可⾃动进⾏补偿，提⾼了感烟探测器的可靠性；*智能判断，清洗预报功能；*能准确判断24⼩时内发⽣的慢性⽕灾；*采⽤软硬件滤波，提⾼了感烟探测器的抗⼲扰能⼒。
线型光束感烟探测器接线⽰意图（/ 点击查看⼤图 /）探测器实物图（图：TX6701、TX6702反射器）产品参数及特点*产品参数：电源电压DC20V~28V；*线制：⽆极性24V电源线；*⼯作电流：≤33mA；*具有⾃动补偿功能，对于⼀定程度上由灰尘、振动等因素造成的影响可⾃动进⾏补偿，提⾼了探测器的可靠性；*调试简单，有同⼼激光模组指⽰，可以⽅便找到光路，有数码管显⽰，可以指⽰反射光强度；*现场可通过⼿持编码器设定灵敏度及距离值。
⼿动报警按钮接线⽰意图（/ 点击查看⼤图 /）⼿动报警按钮实物图（图：TX3140⼿动报警按钮）产品参数及特点*产品参数：总线15V~28V脉冲电压；*线制：⽆极性⼆总线，电⼦编码；*⼯作电流：≤2.3mA；*软硬件多级滤波，提⾼了报警按钮的抗⼲扰能⼒，对电磁⼲扰有良好的抑制能⼒；*可由报警按钮提供独⽴的输出触点，可直接控制其他外部设备；*可重复使⽤型。
消⽕栓按钮接线⽰意图（/ 点击查看⼤图 /）消⽕栓按钮实物图（图：TX3152消⽕栓按钮）产品参数及特点*产品参数：总线15V~28V脉冲电压；*线制：⽆极性⼆总线，电⼦编码；*⼯作电流：≤2.5mA；*软硬件多级滤波，提⾼了消⽕栓按钮的抗⼲扰能⼒，对电磁⼲扰有良好的抑制能⼒；*可由消⽕栓按钮提供独⽴的输出触点，可直接控制其他外部设备；*可重复使⽤型。
前言JB-QGL-TX3016、JB-QTL-TX3016火灾报警控制器（联动型）（简称TX3016）是深圳市泰和安科技有限公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》的要求和精神，设计的新一代集报警、联动一体化智能控制器。
JB-QGL-TX3016火灾报警控制器（联动型）采用立柜式安装、JB-QTL-TX3016火灾报警控制器（联动型）采用琴台式安装，两款控制器的功能、操作等均相同。
JB-QGL-TX3016、JB-QTL-TX3016火灾报警控制器（联动型）采用模块式设计，具有功能强、可靠性高、配置灵活的特点。
采用7寸数字TFT显示屏（800*480），自带数字、英文、T9汉字输入法。
打印机可打印系统所有报警、故障及各类操作的汉字信息。
16回路标准设计，每回路最大242点，具有全面的现场编程能力。
JB-QGL-TX3016、JB-QTL-TX3016火灾报警控制器（联动型）可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制模块连接，构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
本安装使用说明书应由专人负责，妥善保管，以备日后查用。
目录第一章概述 (4)1.1功能强、可靠性高 (4)1.2窗口化、汉字菜单式操作界面 (4)1.3灵活的模块化结构和多种功能配置选择 (4)1.4配有智能化联动操作盘 (4)1.5具备对控制模块全面的自检功能 (4)1.6可配接汉字式火灾显示盘 (4)1.7模块式开关电源 (4)1.8大屏幕液晶显示 (4)第二章控制器结构及配置说明 (4)2.1 控制器典型配置 (4)2.2控制器面板说明 (6)2.3 控制器内部构成及连线说明 (9)2.4 主要技术特性 (12)第三章基本功能与报警处理 (12)3.1 开机、关机与自检 (12)3.2火灾报警 (13)3.3联动报警 (13)3.4监管报警 (14)3.5总线上部位故障报警 (14)3.6 回路总线短路报警 (15)3.7 主电故障报警 (15)3.8 备电故障报警 (15)3.9 声光警报输出口故障报警 (15)3.10火警传输设备故障报警 (15)3.11故障输出故障报警 (15)3.12 清洗预报 (16)3.13屏蔽报警 (16)3.14 联网 (17)3.15 传送回路信息及联动信息 (17)第四章键盘操作及菜单系统详解 (17)4.1 键盘介绍 (17)4.2 键盘的解锁与锁键盘 (17)4.3主菜单进入 (18)4.4各菜单功能及操作 (19)4.5 手动启动操作 (34)4.6 手动停止操作 (35)4.7 设备屏蔽 (35)4.8 设备取消屏蔽 (35)4.9 复位功能 (36)第五章工程调试大纲 (36)5.1调试流程图 (36)5.2调试具体步骤 (37)5.3 空载开机检查 (37)5.4 外部设备检查 (37)5.5 接线和设置 (38)5.6 调试 (38)第六章常见故障及维修 (40)6.1控制器出现死机或程序不能正常运行时，如何处理 (40)6.2控制器重复开机，如何处理 (40)6.3有些按键不起作用，原因何在 (40)6.4开机无显示，如何检查 (40)6.5探测回路无输出，如何处理 (40)6.6不能登录 (40)6.7已登录但不报故障 (41)6.8已登录但不报火警 (41)6.9误报警 (41)6.10备电故障报警 (41)第七章日常维护及保修 (41)7.1注意事项 (41)7.2重要提示 (42)7.3保修 (42)第八章系统相关设备简述 (42)8.1打印机使用说明 (42)8.2 TX3520多线控制盘的使用 (43)8.3 TX3502/TX3503总线控制盘的使用 (46)第九章请联系我们 (49)第一章概述TX3016型火灾报警控制器（联动型）执行国家标准GB4717-2005《火警报警控制器》、GB16806-2006《消防联动控制系统》。

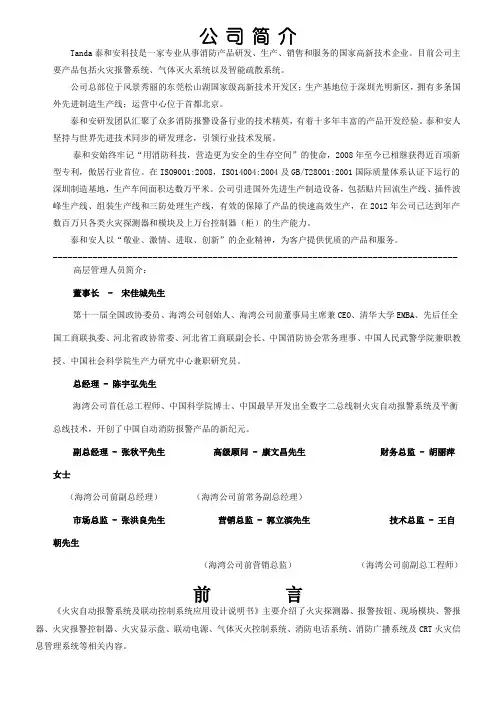

公司简介Tanda泰和安科技是一家专业从事消防产品研发、生产、销售和服务的国家高新技术企业。
目前公司主要产品包括火灾报警系统、气体灭火系统以及智能疏散系统。
公司总部位于风景秀丽的东莞松山湖国家级高新技术开发区；生产基地位于深圳光明新区，拥有多条国外先进制造生产线；运营中心位于首都北京。
泰和安研发团队汇聚了众多消防报警设备行业的技术精英，有着十多年丰富的产品开发经验。
泰和安人坚持与世界先进技术同步的研发理念，引领行业技术发展。
泰和安始终牢记“用消防科技，营造更为安全的生存空间”的使命，2008年至今已相继获得近百项新型专利，傲居行业首位。
在ISO9001:2008，ISO14004:2004及GB/T28001:2001国际质量体系认证下运行的深圳制造基地，生产车间面积达数万平米。
公司引进国外先进生产制造设备，包括贴片回流生产线、插件波峰生产线、组装生产线和三防处理生产线，有效的保障了产品的快速高效生产，在2012年公司已达到年产数百万只各类火灾探测器和模块及上万台控制器（柜）的生产能力。
泰和安人以“敬业、激情、进取、创新”的企业精神，为客户提供优质的产品和服务。
---------------------------------------------------------------------------------高层管理人员简介：董事长- 宋佳城先生第十一届全国政协委员、海湾公司创始人、海湾公司前董事局主席兼CEO、清华大学EMBA、先后任全国工商联执委、河北省政协常委、河北省工商联副会长、中国消防协会常务理事、中国人民武警学院兼职教授、中国社会科学院生产力研究中心兼职研究员。
总经理 - 陈宇弘先生海湾公司首任总工程师、中国科学院博士、中国最早开发出全数字二总线制火灾自动报警系统及平衡总线技术，开创了中国自动消防报警产品的新纪元。
副总经理 - 张秋平先生高级顾问 - 康文昌先生财务总监 - 胡丽萍女士（海湾公司前副总经理）（海湾公司前常务副总经理）市场总监 - 张洪良先生营销总监 - 郭立滨先生技术总监 - 王自朝先生（海湾公司前营销总监）（海湾公司前副总工程师）前言《火灾自动报警系统及联动控制系统应用设计说明书》主要介绍了火灾探测器、报警按钮、现场模块、警报器、火灾报警控制器、火灾显示盘、联动电源、气体灭火控制系统、消防电话系统、消防广播系统及CRT火灾信息管理系统等相关内容。

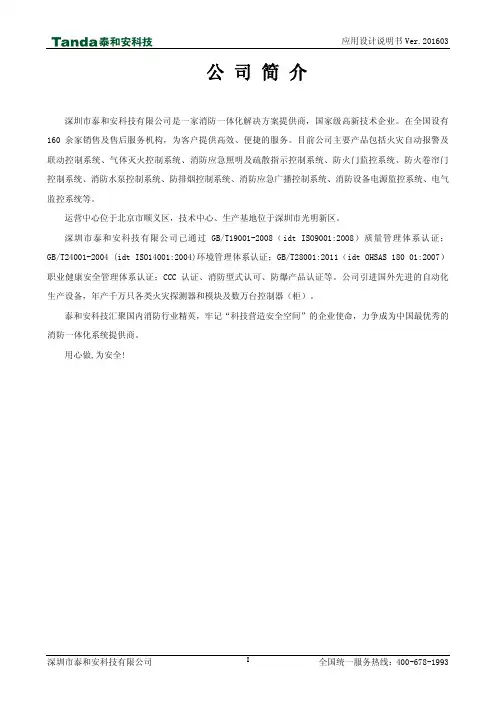

公司简介深圳市泰和安科技有限公司是一家消防一体化解决方案提供商，国家级高新技术企业。
