汽车悬架检测台的工作原理汽车悬架检测台是用于测量汽车悬架系统参数的一种设备。
汽车悬架是车辆的重要部件，它不仅直接影响着车辆的行驶稳定性和舒适性，还关系到车辆的安全性能。
因此，对汽车悬架系统进行定期的检测和调整是非常重要的。
汽车悬架检测台的工作原理主要基于力学原理和传感器测量技术。
汽车悬架检测台主要由四个测量装置、控制单元、数据分析软件以及液压和气动装置组成。
其中，四个测量装置一般分别安装在车辆的四个悬架上，用于测量车辆的悬架位置、角度以及悬架变化时的力和压力等参数。
控制单元用于控制整个检测过程，并且可以根据需要对悬架系统进行动态加载和振动模拟。
数据分析软件用于接收和处理测量装置传来的数据，进行数据分析和结果显示。
液压和气动装置用于提供动力，并对悬架系统进行动态加载和振动模拟。
汽车悬架检测台的工作原理是通过测量车辆悬架系统的参数来评估其性能。
在进行检测前，首先需要确定检测的目标和参数范围。
然后，将车辆驶入到检测台上，并将测量装置安装到车辆的悬架上。
接下来，通过控制单元和液压、气动装置对悬架系统进行动态加载和振动模拟，同时测量装置会即时传递悬架系统的位移、压力、力等参数到数据分析软件进行分析。
通过数据分析软件的处理，可以获得车辆悬架系统的刚度、压缩度、回弹度等参数，从而评估悬架系统的性能。
汽车悬架检测台的工作原理主要基于以下几个方面的原理：首先，力学原理。
在进行检测时，通过对车辆悬架系统施加动态加载和振动，可以得到悬架系统在压力、力和位移等方面的变化情况。
通过测量这些变化参数，可以分析和评估悬架系统的性能。
例如，通过测量悬架系统在受压情况下的变形情况，可以评估其刚度和回弹度等参数。
其次，传感器测量技术。
汽车悬架检测台上的测量装置主要包括了传感器和数据采集装置。
传感器可以实时测量悬架系统的位移、压力、力等参数，并将这些数据传递给数据分析软件进行处理。
通过这些传感器的测量，可以获得悬架系统在不同工况下的参数，从而评估其性能。

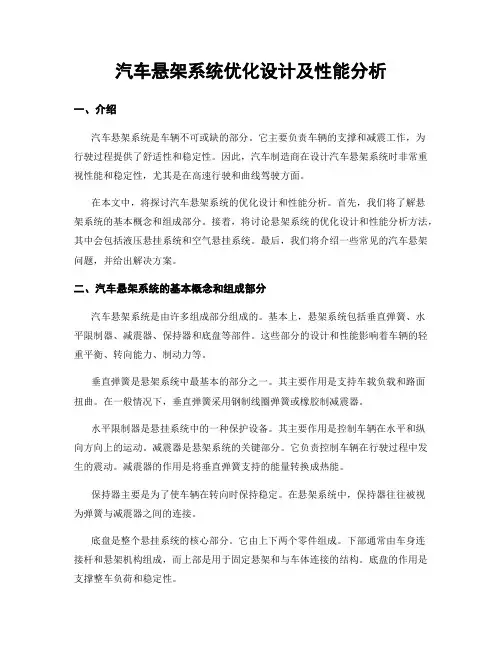

汽车悬架系统优化设计及性能分析一、介绍汽车悬架系统是车辆不可或缺的部分。
它主要负责车辆的支撑和减震工作，为行驶过程提供了舒适性和稳定性。
因此，汽车制造商在设计汽车悬架系统时非常重视性能和稳定性，尤其是在高速行驶和曲线驾驶方面。
在本文中，将探讨汽车悬架系统的优化设计和性能分析。
首先，我们将了解悬架系统的基本概念和组成部分。
接着，将讨论悬架系统的优化设计和性能分析方法，其中会包括液压悬挂系统和空气悬挂系统。
最后，我们将介绍一些常见的汽车悬架问题，并给出解决方案。
二、汽车悬架系统的基本概念和组成部分汽车悬架系统是由许多组成部分组成的。
基本上，悬架系统包括垂直弹簧、水平限制器、减震器、保持器和底盘等部件。
这些部分的设计和性能影响着车辆的轻重平衡、转向能力、制动力等。
垂直弹簧是悬架系统中最基本的部分之一。
其主要作用是支持车载负载和路面扭曲。
在一般情况下，垂直弹簧采用钢制线圈弹簧或橡胶制减震器。
水平限制器是悬挂系统中的一种保护设备。
其主要作用是控制车辆在水平和纵向方向上的运动。
减震器是悬架系统的关键部分。
它负责控制车辆在行驶过程中发生的震动。
减震器的作用是将垂直弹簧支持的能量转换成热能。
保持器主要是为了使车辆在转向时保持稳定。
在悬架系统中，保持器往往被视为弹簧与减震器之间的连接。
底盘是整个悬挂系统的核心部分。
它由上下两个零件组成。
下部通常由车身连接杆和悬架机构组成，而上部是用于固定悬架和与车体连接的结构。
底盘的作用是支撑整车负荷和稳定性。
三、悬架系统的优化设计和性能分析方法悬架系统的优化设计和性能分析一直是汽车工业中的重要问题。
优化设计方法的主要目标是减少悬架系统重量和体积，并增加车辆的稳定性和操纵性。
在性能分析方面，主要是采用试验、仿真和计算三种方法，以获得更准确的结果。
试验是最常用的分析方法之一。
它包括车辆实际测试、路试和底盘试验。
这种方法可以测量和分析悬架系统的各种性能参数，例如侧倾角、轮胎接地面、悬架行程、制动力等。

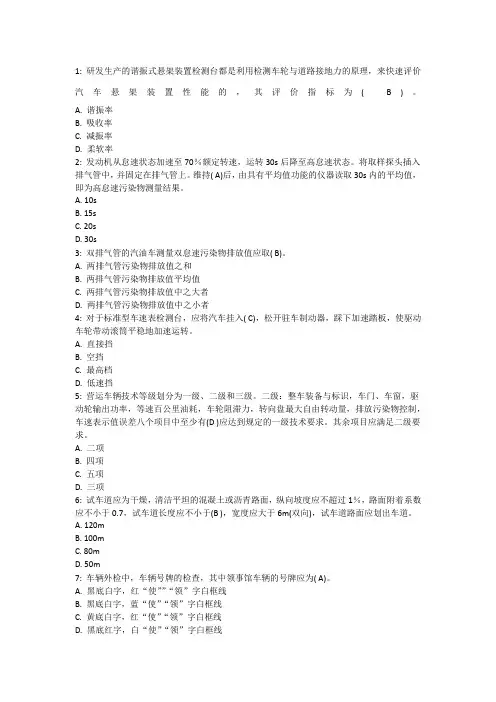

1: 研发生产的谐振式悬架装置检测台都是利用检测车轮与道路接地力的原理，来快速评价汽车悬架装置性能的，其评价指标为(B)。
A. 谐振率B. 吸收率C. 减振率D. 柔软率2: 发动机从怠速状态加速至70％额定转速，运转30s后降至高怠速状态。
将取样探头插入排气管中，并固定在排气管上。
维持( A)后，由具有平均值功能的仪器读取30s内的平均值，即为高怠速污染物测量结果。
A. 10sB. 15sC. 20sD. 30s3: 双排气管的汽油车测量双怠速污染物排放值应取( B)。
A. 两排气管污染物排放值之和B. 两排气管污染物排放值平均值C. 两排气管污染物排放值中之大者D. 两排气管污染物排放值中之小者4: 对于标准型车速表检测台，应将汽车挂入( C)，松开驻车制动器，踩下加速踏板，使驱动车轮带动滚筒平稳地加速运转。
A. 直接挡B. 空挡C. 最高档D. 低速挡5: 营运车辆技术等级划分为一级、二级和三级。
二级：整车装备与标识，车门、车窗，驱动轮输出功率，等速百公里油耗，车轮阻滞力，转向盘最大自由转动量，排放污染物控制，车速表示值误差八个项目中至少有(D )应达到规定的一级技术要求。
其余项目应满足二级要求。
A. 二项B. 四项C. 五项D. 三项6: 试车道应为干燥，清洁平坦的混凝土或沥青路面，纵向坡度应不超过1％，路面附着系数应不小于0.7，试车道长度应不小于(B )，宽度应大于6m(双向)，试车道路面应划出车道。
A. 120mB. 100mC. 80mD. 50m7: 车辆外检中，车辆号牌的检查，其中领事馆车辆的号牌应为( A)。
A. 黑底白字，红“使””“领”字白框线B. 黑底白字，蓝“使”“领”字白框线C. 黄底白字，红“使”“领”字白框线D. 黑底红字，白“使”“领”字白框线8: 在车辆的运行检查中，将车速提高至20～30km/h，点制动或紧急制动时，车辆是否跑偏。
气压制动车辆，当空气压缩机停止工作(B )后，气压降低应不大于10kPa，踩一次制动(制动踏板踩到底)气压下降不应超过20kPa。

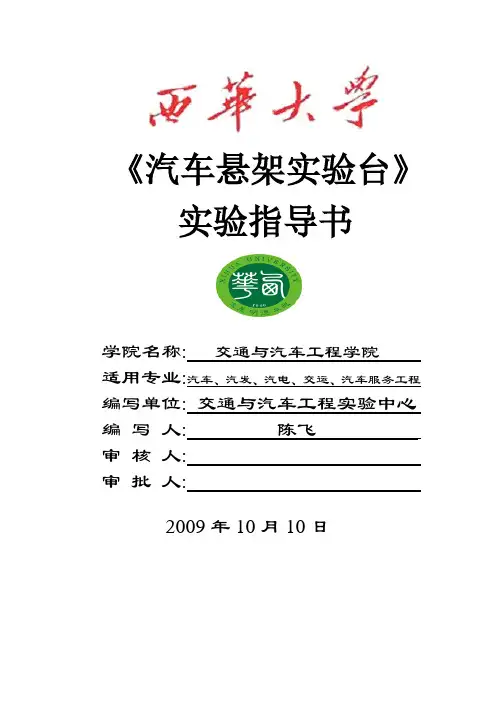

《汽车悬架实验台》实验指导书学院名称:交通与汽车工程学院适用专业:汽车、汽发、汽电、交运、汽车服务工程编写单位: 交通与汽车工程实验中心编写人: 陈飞审核人:审批人:2009年10月10日一、实验目的和任务1、掌握汽车悬架实验台的结构和工作原理。
2、了解汽车悬架实验台的测试步骤。
二、实验内容1、汽车悬架实验台的结构。
2、汽车悬架实验台工作原理。
3、汽车悬架实验台测试步骤。
三、实验仪器、设备及材料汽车悬架实验台。
四、实验原理及测试过程汽车悬架振动试验台是测试汽车悬架振幅和振动时间的设备，能快速检测、判断汽车悬架装置的完好程度。
1、实验台基本结构谐振式悬架试验台的机械部分由电机、偏心轮、惯性飞轮和激振弹簧组成，图l 为其结构示意图，其电子电器控制部分由计算机、传感器、A／D 多功能卡、电磁继电器及控制软件组成。
2、实验台工作原理检测时，将汽车驶上支承平台，起动测试程序，电动机带动偏心机构使整个汽车振动，激振数秒钟，达到角频率为ω。
的稳定强迫振动后断开电动机电源，接着与电动机紧固的储能飞轮以起始频率为ω的角频率进行扫频激振，由于停在台面上的车轮的固有频率处于ω与0之间，因此储能飞轮的扫频激振总能使汽车一试验台系统产生共振。
断开电动机电源的同时，起动采样测试装置记录波形，待达到共振频率时，停止采样，然后进行数据处理、分析，评价汽车悬架的性能。
将汽车驶上试验台，关闭发动机。
驾驶员离开车辆后，操作者便可以起动测试程序进行检测。
试验台首先起动左电机，通过偏心机构对左侧车轮进行激振，待振动稳定后，程序会自动关闭左电机，此时靠惯性飞轮存储的能量释放进行扫频激振，计算机会对整个扫频过程的波形进行同步测试。
在左、右车轮均测试完毕后，计算机会对左、右车轮的振动波形进行数据处理，并打印出结果，用以评价左、右悬架的减振性能。
由汽车理论可知，汽车悬架装置的弹性元件或减振器损坏，会使悬架装置的角刚度减小，增加高频非悬挂质量的振动位移，使车轮和道路的接触状态变坏。
实验四汽车悬架性能检测与诊断一、实验目的及要求1．实验目的（1）检测汽车悬架装置性能；（2）掌握汽车悬架装置测仪器结构与原理；（3）掌握汽车悬架装置性能检测与诊断方法。
2．实验要求实验要求：遵循操作规程，记录实验数据、分析实验结果、撰写实验报告。
二、实验预习及准备汽车悬架装置是汽车的一个重要总成，它是将车身和车轴弹性联接的部件。
汽车悬架装置通常由弹性元件、导向装置和减振器三部分组成，其功用是传力、缓和并迅速衰减车身与车桥之间因路面不平引起的冲击和振动，保证汽车具有良好的行驶平稳性、操纵稳定性、乘坐舒适性和行驶安全性。
汽车悬架装置直接影响汽车的行驶平顺性，同时对汽车的行驶安全性、操纵稳定性、通过性以及燃料经济性等方面性能也有很大影响。
因此，汽车悬架装置的各部件品质和匹配后的性能对汽车行驶性能都有着重要的影响。
GB18565-2001《营运车辆综合性能要求和检测方法》要求：对于最大设计车速大于或等于100km/h、轴载质量小于或等于1500kg的载客汽车，应用悬架装置检测台或平板制动试验台按规定的方法进行悬架装置特性检测。
（一）实验原理对于汽车各车轮悬架系统而言，由确定的质量、弹簧和减振器组成的振动系统，在外部激振力或车辆自身制动力作用下，其振动衰减具有一定的规律性。
若悬架系统中弹簧和减振器性能不良，必然会引起振动过程的改变，因此通过检测车辆在外部激振力或自身制动力作用下对测试台面垂直作用力的变化过程，进行分析、对比就可确定汽车悬架系统中悬架弹簧和减振器的技术状况。
（二）实验仪器及设备目前，检测实践中常用的检测汽车悬架装置工作性能的试验台有谐振式悬架检测台谐振式悬架装置检测台，一般由机械和微机控制两部分组成。
（1）机械部分谐振式悬架装置检测台的机械部分由箱体和左右两套相同的振动系统构成，结构简图如图6-1所示。
图中所示为检测台单轮支承结构。
一套振动系统因其左右对称，故另一侧省略。
每套振动系统由上摆臂、中摆臂、下摆臂、支承台面、激振弹簧、驱动电机、蓄能飞轮和传感器等构成。
汽车悬架的检测悬架装置是汽车底盘的一个重要装置，通常由弹性元件、导向装置和减振器三部分组成。
汽车悬架系统的故障将直接影响汽车的行驶平顺性、操纵稳定性和行驶安全性。
因此，悬架装置的技术状况和工作性能，对汽车整体性能有着重要影响。
所以，检测悬架装置的工作性能是十分重要的。
汽车悬架装置工作性能的检测方法有经验法、按压车体法和试验台检测法三种类型。
经验法是通过人工外观检视的方法，主要从外部检查悬架装置的弹簧是否有裂纹，弹簧和导向装置的连接螺栓是否松动，减振器是否漏油、缺油和损坏等项目。
按压车体法既可以人工按压车体，也可以用试验台的动力按压车体。
按压使车体上下运动，观察悬架装置减振器和各部件的工作情况，凭经验判断是否需要更换或修理减振器和其他部件。
检测台能快速检测、诊断悬架装置工作性能，并能进行定量分析。
根据激振方式不同，悬架装置检测台可分为跌落式和共振式两种类型。
其中，共振式悬架装置检测台根据检测参数的不同，又可分为测力式和测位移式两种类型。
(一)悬架检测台的结构与检测方法1．悬架装置检测台的工作原理(1)跌落式悬架装置检测台测试中，先通过举升装置将汽车升起一定高度，然后突然松开支撑机构，车辆落下产生自由振动。
用测量装置测量车体振幅或者用压力传感器测量车轮对台面的冲击压力，对振幅或压力分析处理后，评价汽车悬架装置的工作性能。
(2)共振式悬架装置检测台如图4-14所示，通过试验台的电动机、偏心轮、蓄能飞轮和弹簧组成的激振器，迫使试验台台面及其上被检汽车悬架装置产生振动。
在开机数秒后断开电机电源，从而由蓄能飞轮产生扫频激振。
由于电机的频率比车轮固有频率高，因此蓄能飞轮逐渐降速的扫频激振过程总可以扫到车轮固有振动频率处，从而使台面—汽车系统产生共振。
通过检测激振后振动衰减过程中力或位移的振动曲线，求出频率和衰减特性，便可判断悬架装置减振器的工作性能。
图4-14共振式悬架检测台1-蓄能飞轮；2-电动机；3-偏心轮；4-激振弹簧；5-台面；6-测量装置测力式悬架装置检测台和测位移式悬架装置检测台，一个是测振动衰减过程中的力，另一个是测振动衰减过程中的位移量，它们的结构如图4-15所示。

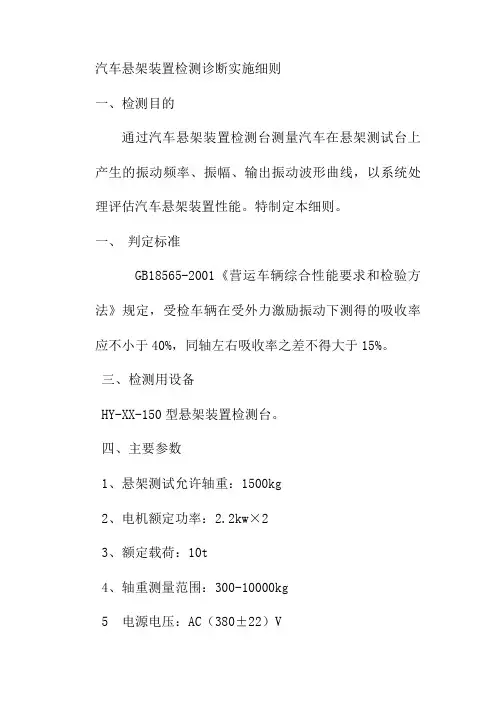

汽车悬架装置检测诊断实施细则一、检测目的通过汽车悬架装置检测台测量汽车在悬架测试台上产生的振动频率、振幅、输出振动波形曲线，以系统处理评估汽车悬架装置性能。
特制定本细则。
一、判定标准GB18565-2001《营运车辆综合性能要求和检验方法》规定，受检车辆在受外力激励振动下测得的吸收率应不小于40%，同轴左右吸收率之差不得大于15%。
三、检测用设备HY-XX-150型悬架装置检测台。
四、主要参数1、悬架测试允许轴重：1500kg2、电机额定功率：2.2kw×23、额定载荷：10t4、轴重测量范围：300-10000kg5 电源电压：AC（380±22）V6、起始激振频率：23hz7、环境温度：-10℃-50℃五、检测前准备1、汽车的装备应符合制造厂技术条件的规定。
2、设备工作区域内不得有人或其它物体。
3、车轮胎的规格与气压应符合制造厂的规定。
4、核对测试车辆的轴荷，以免因测试车辆轴荷超标而损坏设备。
六、检测操作规格1、启动计算机，使计算机进入系统主菜单。
2、在自动测试模试下将车辆信息录入微机。
3、选择测试项目。
4、“发送”，引车员。
5、引车员根据显示指令，启动汽车，缓慢将受检车轮驶上检测台，使轮胎位于台面的中间位置。
6、起动检测台，使激振器迫使汽车悬架产生震动，使振动频率增加超过震荡的共振频率。
7、电机转速稳定后切断电机电源，振动频率逐渐降低，并将通过共振点。
8、记录衰减振动曲线，纵坐标为动态车轮，横坐标为时间。
测量共振时动态轴荷，计算并显示共振时的最小动态车轮垂直载荷与静态车轮垂直载荷的百分比值及其同轴左右轮百分比的差值。
七、注意事项：1、被测车应空载，当轴荷超过1500kg时，不得上台检测。
2、测试中被测车前方及周围严禁站人或通行。
3、不要在悬架台上停放车辆和堆积物品，严禁做空载试验。
4、不要让肮脏的车辆直接测试，特别是轮胎和底盘部分粘有较多泥土的车辆。
应先清洗并待滴水较少时进行检测。
乘用车1/4悬架试验台设计摘要:汽车悬架是乘用车必不可少的机构，不论是乘用车还是商用车，都离不开悬架机构，它关系到乘用车的乘坐平顺性，减缓乘用车车身和车桥的振动，当乘用车受到来自地面的冲击时，或者其他外界的激励，缓和这些外界激励造成的冲击作用，此外还关系到驾驶人员和乘坐人员的安全性与否。
鉴于悬架装置的重要性，此次设计的共振式汽车减振试验台来检测其性能。
首先分析了减振试验台的工作原理，说明了减振试验台的设计要求，再对减振试验台的零部件进行设计分析，然后进行相应的强度校核，并作了技术经济性分析，表明设计的减振试验台符合设计要求。
这种方法的优点在于试验台性能稳定，数据可靠性好，但缺点是检测参数单一，对悬架装置不能形成全面的分析与故障诊断，无法全面反映悬架装置的技术状况。
关键词：减振器；谐振式试验台；谐振频率；谐振振幅The design of passenger car’s suspension test-bedAbstract:Car suspension is essential for passenger cars, whether passenger cars or commercial vehicles, are inseparable from the suspension mechanism, it is related to the passenger ride ride comfort, slow down the car body and axle Vibration, when the passenger car from the impact of the ground, or other external incentives to ease the impact of these external incentives, but also related to the safety of drivers and passengers or not.In view of the importance of suspension devices, the design resonant vehicle vibration reduction test bed to detect its performance. First analyzes the working principle of vibration test rig, vibration test rig is described in the design requirements, and design analysis was carried out on the vibration test rig parts, then the corresponding intensity, and the technical economy analysis, shows that the design of vibration test rig conform to the design requirements. This method is to test the advantages of stable performance, good reliability data, but the disadvantage is that single detection parameters, the suspension could not form a comprehensive analysis and fault diagnosis, can not fully reflect the technical condition of the suspension.Keywords: Suspension resonant；Test stand；Resonant frequency；Resonant amplitude目录摘要 (I)Abstract .................................................................................................................................... I I 1 绪论 .. (1)1.1 国外汽车检测技术发展状况 (1)1.2 中国汽车维修行业的基本情况 (1)1.2.1 汽车维修行业存在的基本问题 (1)1.2.2 汽车维修行业面临的新形势 (2)1.2.3 汽车维修行业的发展趋势 (3)1.3 汽车悬架性能试验技术的发展状况 (3)2 汽车减振试验台的设计 (7)2.1 汽车减振器工作原理 (7)2.2 试验台的设计 (7)2.3 检测台设计注意事项 (8)3 零部件设计 (9)3.1 电机的设计 (9)3.1.1 计算电机的平均转矩 (9)3.1.2 电机的过载能力校验 (10)3.2 偏心轴的设计 (10)3.2.1 轴的受力分析 (10)3.2.2 确定轴颈参数 (11)3.2.3 轴的疲劳强度校核 (12)3.2.4 轴的挠度校核 (12)3.3 轴上键的强度校核 (13)3.4 联轴器的设计 (13)3.5 偏心轴轴承的设计 (14)3.6 轴承座的设计 (14)3.7 飞轮的设计 (14)3.8 滚动导向柱的设计 (15)3.9 弹簧的设计 (16)3.9.1 选择初始数据 (16)3.9.2 弹簧的校核 ............... (16)3.10 传感器的设计 (17)3.11 振动板的设计 (18)3.12 盖板设计 (19)3.12.1 校核盖板的刚度 (19)3.12.2 计算盖板的质量 (19)3.13 驱动盖板的电动机设计 (19)3.14 减速器的设计 (20)3.15 齿轮齿条的设计 (20)3.15.1 齿轮初步设计 (20)3.15.2 齿条的设计 (21)4 技术经济性分析 (22)5 总结与体会 (23)参考文献 (24)致谢 (25)1 绪论1.1 国外汽车检测技术发展状况A．制度化德国的汽车工业走在世界前列，汽车检测技术同样实力强劲，这得益于汽车检测各项技术的制度化，对汽车安全性以及环保性检测有一套行之有效的标准规范，各个汽车检测场都必须遵守这些标准规范以及规章制度，否则会受到严厉的处罚。

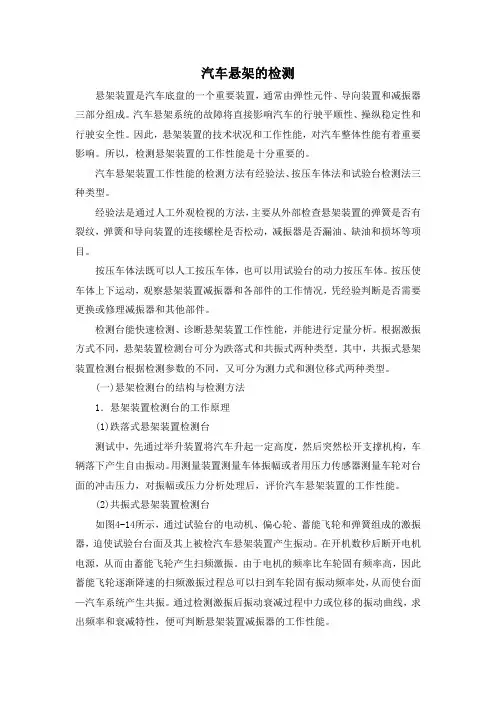

汽车悬架的检测悬架装置是汽车底盘的一个重要装置，通常由弹性元件、导向装置和减振器三部分组成。
汽车悬架系统的故障将直接影响汽车的行驶平顺性、操纵稳定性和行驶安全性。
因此，悬架装置的技术状况和工作性能，对汽车整体性能有着重要影响。
所以，检测悬架装置的工作性能是十分重要的。
汽车悬架装置工作性能的检测方法有经验法、按压车体法和试验台检测法三种类型。
经验法是通过人工外观检视的方法，主要从外部检查悬架装置的弹簧是否有裂纹，弹簧和导向装置的连接螺栓是否松动，减振器是否漏油、缺油和损坏等项目。
按压车体法既可以人工按压车体，也可以用试验台的动力按压车体。
按压使车体上下运动，观察悬架装置减振器和各部件的工作情况，凭经验判断是否需要更换或修理减振器和其他部件。
检测台能快速检测、诊断悬架装置工作性能，并能进行定量分析。
根据激振方式不同，悬架装置检测台可分为跌落式和共振式两种类型。
其中，共振式悬架装置检测台根据检测参数的不同，又可分为测力式和测位移式两种类型。
(一)悬架检测台的结构与检测方法1．悬架装置检测台的工作原理(1)跌落式悬架装置检测台测试中，先通过举升装置将汽车升起一定高度，然后突然松开支撑机构，车辆落下产生自由振动。
用测量装置测量车体振幅或者用压力传感器测量车轮对台面的冲击压力，对振幅或压力分析处理后，评价汽车悬架装置的工作性能。
(2)共振式悬架装置检测台如图4-14所示，通过试验台的电动机、偏心轮、蓄能飞轮和弹簧组成的激振器，迫使试验台台面及其上被检汽车悬架装置产生振动。
在开机数秒后断开电机电源，从而由蓄能飞轮产生扫频激振。
由于电机的频率比车轮固有频率高，因此蓄能飞轮逐渐降速的扫频激振过程总可以扫到车轮固有振动频率处，从而使台面—汽车系统产生共振。
通过检测激振后振动衰减过程中力或位移的振动曲线，求出频率和衰减特性，便可判断悬架装置减振器的工作性能。
图4-14共振式悬架检测台1-蓄能飞轮；2-电动机；3-偏心轮；4-激振弹簧；5-台面；6-测量装置测力式悬架装置检测台和测位移式悬架装置检测台，一个是测振动衰减过程中的力，另一个是测振动衰减过程中的位移量，它们的结构如图4-15所示。
早期车辆悬架测试方案有哪些1.悬架系统零部件测试悬架系统由多个零部件组成，包括弹簧、减震器、横臂等。
对于每个零部件，可以进行独立的测试，以验证其性能和耐久性。
例如，可以通过弹簧加载试验来评估弹簧的刚度和变形特性；通过减震器测试来评估减震器的阻尼效果和缓冲能力；通过横臂强度测试来评估横臂的承载能力。
2.悬架系统组装测试在悬架系统组装完成后，需要对整个悬架系统进行测试。
这包括悬架系统的总体性能测试和可靠性测试。
总体性能测试可以通过悬架系统的整车动态试验来完成，以验证悬架系统在不同道路条件下的悬挂性能。
可靠性测试可以通过长时间的道路试驾或者模拟试验来完成，以验证悬架系统的耐久性和可靠性。
3.悬架系统模拟试验在早期的车辆开发过程中，通常会使用悬架系统的模拟试验来验证其性能和可靠性。
模拟试验可以通过计算机仿真或者物理模型试验来完成。
计算机仿真可以通过建立悬架系统的数学模型，并对其进行动力学仿真来评估悬架系统在不同工况下的性能。
物理模型试验可以通过悬架系统的小样测试来评估其结构的可靠性和耐力。
4.路试测试在完成悬架系统的模拟试验后，需要进行实际的路试测试来验证仿真结果的准确性。
路试测试需要在真实的道路条件下进行，以验证悬架系统在不同道路条件下的悬挂性能和舒适性。
路试测试还可以用于评估悬架系统的操控性能和稳定性，以及对不同驾驶工况的适应性。
5.试验数据分析与优化在进行早期车辆悬架测试时，需要收集和分析大量的试验数据。
试验数据可以包括悬架系统的力、位移、加速度等参数。
通过对试验数据的分析，可以评估悬架系统的性能和可靠性，识别潜在问题，并进行优化设计。
总之，早期车辆悬架测试方案包括悬架零部件测试、悬架系统组装测试、悬架系统模拟试验、路试测试以及试验数据分析与优化。
这些测试方案可以帮助车辆制造商评估和改进悬架系统的性能和可靠性，以确保最终产品具有良好的悬挂性能和舒适性。
