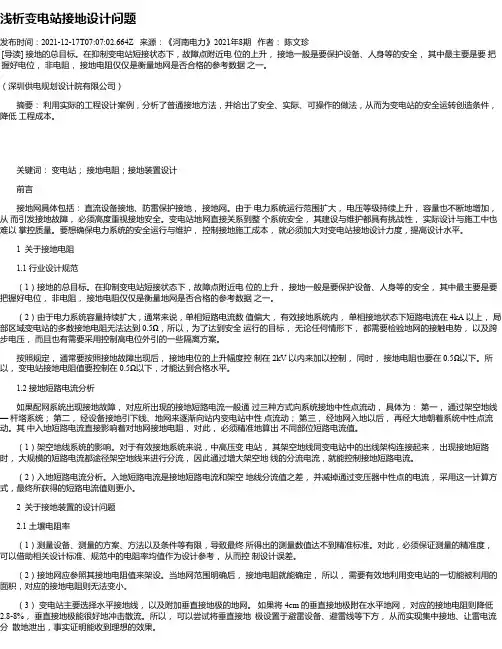

浅析变电站接地设计问题发布时间：2021-12-17T07:07:02.664Z 来源：《河南电力》2021年8期作者：陈文珍[导读] 接地的总目标。
在抑制变电站短接状态下，故障点附近电位的上升，接地一般是要保护设备、人身等的安全，其中最主要是要把握好电位，非电阻，接地电阻仅仅是衡量地网是否合格的参考数据之一。
（深圳供电规划设计院有限公司）摘要：利用实际的工程设计案例，分析了普通接地方法，并给出了安全、实际、可操作的做法，从而为变电站的安全运转创造条件，降低工程成本。
关键词：变电站；接地电阻；接地装置设计前言接地网具体包括：直流设备接地、防雷保护接地，接地网。
由于电力系统运行范围扩大，电压等级持续上升，容量也不断地增加，从而引发接地故障，必须高度重视接地安全。
变电站地网直接关系到整个系统安全，其建设与维护都具有挑战性，实际设计与施工中也难以掌控质量。
要想确保电力系统的安全运行与维护，控制接地施工成本，就必须加大对变电站接地设计力度，提高设计水平。
1 关于接地电阻1.1 行业设计规范（1）接地的总目标。
在抑制变电站短接状态下，故障点附近电位的上升，接地一般是要保护设备、人身等的安全，其中最主要是要把握好电位，非电阻，接地电阻仅仅是衡量地网是否合格的参考数据之一。
（2）由于电力系统容量持续扩大，通常来说，单相短路电流数值偏大，有效接地系统内，单相接地状态下短路电流在 4kA 以上，局部区域变电站的多数接地电阻无法达到 0.5Ω，所以，为了达到安全运行的目标，无论任何情形下，都需要检验地网的接触电势，以及跨步电压，而且也有需要采用控制高电位外引的一些隔离方案。
按照规定，通常要按照接地故障出现后，接地电位的上升幅度控制在 2kV 以内来加以控制，同时，接地电阻也要在 0.5Ω以下。
所以，变电站接地电阻值要控制在 0.5Ω以下，才能达到合格水平。
1.2 接地短路电流分析如果配网系统出现接地故障，对应所出现的接地短路电流一般通过三种方式向系统接地中性点流动，具体为：第一，通过架空地线— 杆塔系统；第二，经设备接地引下线、地网来逐渐向站内变电站中性点流动；第三，经地网入地以后，再经大地朝着系统中性点流动。
变电站直流系统接地的危害及预防摘要：直流系统通常由充电模块、蓄电池组、在线绝缘监测系统、直流馈线等部分构成，负荷采用辐射型供电方式，其分支庞杂，遍布变电站各个位置。
站用直流系统的可靠工作关系到整座变电站乃至区域电网的安全运行，而接地故障是直流系统最常见的故障，因此研究如何快速准确地检测出直流接地故障具有重大意义。
本文介绍了直流系统接地故障的成因及危害，概述了几类直流接地故障预防方法，为直流接地检测技术给出了参考。
关键词：变电站；直流系统；接地危害；预防1变电站直流接地产生的原因（1）直流系统、电气设备及二次回路所处环境严重污秽或运行在阴雨潮湿的环境下，电气设备对地绝缘强度严重下降，易诱发直流接地。
如大雨天气，雨水飘入户外二次接线盒，使接线头和外壳导通，引发直流接地。
（2）二次回路、二次设备绝缘材料不合格、绝缘性能低，或年久失修、严重老化，或存在某些损伤缺陷，如磨伤、砸伤或过流引起的烧伤。
（3）小动物爬入或者小金属零件掉落在元件上造成的直流接地。
（4）电气设备和二次回路由于设计、安装、维护及运行不合理或错误，可产生平时不易发现的潜在的接地故障。
例如二次回路的带电端固定不牢固或断线，设备遭到震动或人为误碰等影响，造成直流接地故障。
2变电站直流系统接地的危害接地故障是直流系统的常见故障，这一故障的发生概率非常高。
通常情况下，户外天气比较潮湿的区域的直流系统容易出现接地故障；空间面积较小，直流系统也容易出现接地故障。
在接地故障发生之后，直流系统仍能运行，因此这一问题在刚出现的时候很难被管理人员发现。
但是，如果接地故障长期存在，会对直流系统运行造成隐性影响，致使系统最终发生十分严重的故障。
因此，管理人员在定期检查系统时要特别重视接地故障，使用正确的方法查找直流系统接地故障。
依照具体检测情况，直流系统接地故障可以分为金属性接地故障和非金属性接地故障两种。
其中，金属性接地故障的点电压和支路绝缘电阻都是零，故障发生的原因基本可以排除天气原因，因此排查起来较为简单；非金属性接地故障通常情况下涉及数量较多的支路，支路共同作用致使故障，而且受天气（尤其是雨天）影响比较明显，接地电压很难维持在稳定状态，支路绝缘电阻也没有固定数值范围，因此故障查找起来比较困难。
变电站接地网施工风险识别及预防措施一、风险识别1.变电站接地网施工施工风险-施工现场不平整或不牢固，可能导致接地网施工不稳定，增加人员和设备的安全风险；-施工人员缺乏接地网施工相关知识和经验，可能导致施工不规范，增加电气风险；-施工过程中，可能存在未及时发现的地下管线、地铁、地下室等隐患，可能导致意外事故；-施工现场可能存在不明确的安全警示标识，增加人员迷失和误操作的风险；-施工设备和工具不合格或不符合标准，增加施工事故的风险；-施工期间天气变化可能导致施工安全隐患，如雷击、大风等。
2.变电站接地网施工环境风险-施工现场周围地质条件不稳定，如软土或岩层不均，可能导致接地网施工的不稳定性；-施工现场周围可能存在潮湿环境，增加电力设施绝缘性能降低的风险；-施工周边可能存在建筑物、树木等高大物体，可能增加雷击和风险事件的发生概率；-施工现场附近可能存在电源设备和各类电缆，可能导致电气事故发生。
二、预防措施1.施工场地预处理-在施工前需对场地进行详细的勘测和检查，确保场地平整、稳固，并清除存在隐患的地下管线、地铁、地下室等；-在施工现场周边设置合理的安全警示标识，防止人员迷失和误操作。
2.施工人员培训和管理-为施工人员提供相关接地网施工的培训，确保其掌握正确的施工流程和安全操作规范；-指派经验丰富的工程师或技术人员进行现场监督和指导，确保施工过程中的质量和安全。
3.施工设备和工具选择-使用合格、符合标准的施工设备和工具，确保施工过程的安全和质量；-定期检测施工设备和工具的性能，及时修理或更换损坏的设备和工具。
4.施工环境监测和防护-在施工现场周边设置合适的防护措施，如建筑物的避雷针、避雷带等，减少雷击风险；-对施工现场周边的地质环境进行评估和监测，采取相应的稳固措施，确保接地网施工的稳定性。
5.施工期间安全管理-加强安全管理，制定详细的施工安全方案和操作规程，确保施工过程的安全；-定期组织安全巡查和评估，及时发现和处理施工现场存在的安全隐患。
浅谈35kV变电站系统单相接地故障的分析及应急处理摘要:针对电力系统接地的特点并结合晋煤集团所辖35kV变电站实际运行中出现过的系统单相接地故障现象进行分析、判断,最终得出处理、解决办法。
关键词:系统接地特点接地时的故障现象接地故障处理1、电力系统接地的特点电力系统按接地处理方式可分为大电流接地系统（包括直接接地,电抗接地和低阻接地）、小电流接地系统（包括高阻接地,消弧线圈接地和不接地）。
晋煤集团所辖35kV变电站采用的都是中性点不接地或经消弧线圈接地的运行方式,即为小电流接地系统。
晋煤集团电力系统在运行过p查看后台信息,电压棒图显示电压三相指示值不同,接地相电压降低或为零,其它两相电压升高倍为线电压,此时为稳定性接地。
如果电压棒图指示不停浮动,这种接地现象即为间歇性接地。
当发生弧光接地产生过电压时,非故障相电压很高,常伴有电压互感器高压一次侧熔断器熔断,甚至严重时可能会烧坏电压互感器。
完全接地。
如果发生A相完全接地,则故障相的电压降到零,非故障相的电压升高倍到线电压,此时电压互感器开口三角处电压为100V,电压互感器保护测控装置采集到零序电压3U0越上上限,后台监控系统发出接地信号。
不完全接地。
当某一相(如C相)不完全接地时,此时通过高电阻或电弧接地,中性点电位偏移,这时故障相的电压值降低,但不为零。
非故障相的电压值升高,它们大于相电压,但达不到线电压。
电压互感器开口三角处的电压达到整定告警值（上限值、上上限值）,后台监控系统发出接地信号。
电弧接地。
如果发生一相完全接地,则故障相的电压降低,但不为零,非故障相的电压升高到线电压。
此时电压互感器开口三角处出现100V电压,后台监控系统发出接地信号。
母线电压互感器一相二次熔断器熔断。
故障现象为电笛响,后台监控系统弹出“电压互感器断线”的告警显示对话框,一相电压为零,另外两相电压正常。
处理办法是退出低压等与该互感器有关的保护,更换二次熔断器。
电压互感器高压侧出现一相(A相)断线或一次熔断器熔断。
变电站接地设计问题分析摘要:变电站是电网连接的重要枢纽，接地网对保障变电站安全起着重要作用，作为隐蔽工程，接地网具有一次性建设、维护困难等特点，在设计过程中，要从接地电阻与短路电流的关系、接地装置的比选、接地网防腐措施、接触电势与跨步电压验算及合适的埋设深度等方面全面认识和把握接地问题，才能有力地保证变电站的接地安全。
关键字：变电站；设计；问题分析一、正确分析短路电流《交流电气装置的接地》（DL/T621—1997）中对接地电阻值有具体的规定，一般情况下R≤2000/I(Ω)，《电力工程电气设计手册》中规定通常不大于0.5Ω。
在高土壤电阻率地区，当要求接地装置做到规定的接地电阻在技术经济上很不合理时，大接地短路电流系统接地电阻可以为R≤5Ω，但应采取相应措施。
根据规程规定，主要是以发生接地故障时，接地电位的升高不超过2000V进行控制，其次以接地电阻不大于0.5Ω和5Ω进行要求。
接地的实质是发生接地短路时，故障点地电位的升高，起作用的是电位而不是电阻。
接地电阻是衡量地网合格的一个重要参数，但不是唯一的参数。
随着电力系统容量的不断增大，一般情况下单相短路电流值较大，从安全运行的角度出发，不管在什么情况下，都应该验算地网的接触电势和跨步电压，必要时应采取防止高电位外引的隔离措施。
当系统发生接地故障时，产生的接地短路电流经三种途径流入系统接地中性点。
其一，经架空地线—杆塔系统；其二，经设备接地引下线、地网流入本站内变压器中性点；其三，经地网入地后通过大地流回系统中性点。
所以，正确地考虑和计算各部分短路电流值，对合理地设计接地网有着很大的影响。
对于有效接地系统110kV以上变电站，线路架空地线都直接与变电站出线架构相连。
当发生接地短路时，很大一部分短路电流经架空地线系统分流，在计算时，应考虑该部分分流作用。
发生接地故障时，总的短路电流是一定的，增大架空地线的分流电流，入地短路电流就相应减小，因此，降低架空地线的阻抗也是接地设计时需要考虑的重要方面。

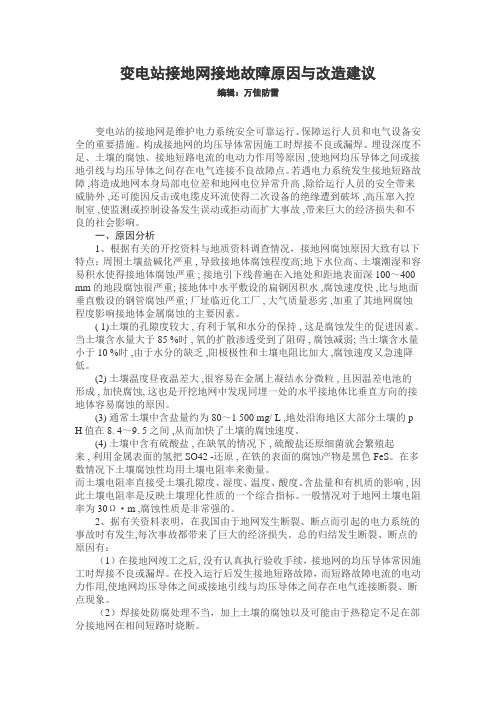

变电站接地网接地故障原因与改造建议编辑：万佳防雷变电站的接地网是维护电力系统安全可靠运行、保障运行人员和电气设备安全的重要措施。
构成接地网的均压导体常因施工时焊接不良或漏焊、埋设深度不足、土壤的腐蚀、接地短路电流的电动力作用等原因 ,使地网均压导体之间或接地引线与均压导体之间存在电气连接不良故障点。
若遇电力系统发生接地短路故障 ,将造成地网本身局部电位差和地网电位异常升高 ,除给运行人员的安全带来威胁外 ,还可能因反击或电缆皮环流使得二次设备的绝缘遭到破坏 ,高压窜入控制室 ,使监测或控制设备发生误动或拒动而扩大事故 ,带来巨大的经济损失和不良的社会影响。
一、原因分析1、根据有关的开挖资料与地质资料调查情况，接地网腐蚀原因大致有以下特点：周围土壤盐碱化严重 , 导致接地体腐蚀程度高;地下水位高、土壤潮湿和容易积水使得接地体腐蚀严重 ; 接地引下线普遍在入地处和距地表面深100～400 mm 的地段腐蚀很严重; 接地体中水平敷设的扁钢因积水 ,腐蚀速度快 ,比与地面垂直敷设的钢管腐蚀严重; 厂址临近化工厂 , 大气质量恶劣 ,加重了其地网腐蚀程度影响接地体金属腐蚀的主要因素。
( 1)土壤的孔隙度较大 , 有利于氧和水分的保持 , 这是腐蚀发生的促进因素。
当土壤含水量大于85 %时 , 氧的扩散渗透受到了阻碍 , 腐蚀减弱; 当土壤含水量小于 10 %时 ,由于水分的缺乏 ,阳极极性和土壤电阻比加大 ,腐蚀速度又急速降低。
(2) 土壤温度昼夜温差大 ,很容易在金属上凝结水分微粒 , 且因温差电池的形成 , 加快腐蚀, 这也是开挖地网中发现同埋一处的水平接地体比垂直方向的接地体容易腐蚀的原因。
(3) 通常土壤中含盐量约为 80～1 500 mg/ L ,地处沿海地区大部分土壤的pH 值在 8. 4～9. 5 之间 ,从而加快了土壤的腐蚀速度。
(4) 土壤中含有硫酸盐 , 在缺氧的情况下 , 硫酸盐还原细菌就会繁殖起来 , 利用金属表面的氢把SO42 -还原 , 在铁的表面的腐蚀产物是黑色 FeS。
变电站直流接地的查找与处理关键词：变电站；直流接地；查找；处理变电站作为电力系统中较重要的组成部分之一，其运行可靠性不仅会影响电力系统，还会影响电力用户。
因此，当变电站直流系统发生接地故障时，必须以最快速度准确找到故障点，并及时处理，使故障对系统运行的影响降至最低。
一、变电站直流接地原因1、二次设备和二次回路中所使用的绝缘材料质量及绝缘性能不符合相关规范标准。
或绝缘材料使用年限过长未及时检修更新，发生老化、腐蚀、剥落等现象。
2、二次回路、电气设备及直流系统所处运行环境潮湿，阴雨天多，造成绝缘性能下降，可能导致直流接地故障。
3、系统内的金属零件脱落掉在元件上，导致金属屏与直流回路短接，造成直流系统接地故障。
同时，一些小动物爬入带电回路中，也会导致系统出现故障，发生直流接地。
4、二次回路和电气设备因安装设计或运行维护不合理，造成直流系统潜在的接地故障。
常见问题有：二次回路带电端断线或固定不牢靠，设备受碰撞或震动时，出现接地故障。
在二次接线中，电缆芯一头接入端口运行，另一头被当作不带电或备用芯而使其直接裸露在金属件上，导致接地故障。
接地设备与直流带电设备在安装设计时绝缘间距小，当出现过电压时，间隙可能被击穿，导致直流接地故障。
二、变电站直流接地危害变电站直流系统所接设备多、回路复杂，在长期运行中会因环境的改变、气候的变化、电缆及接头老化、设备本身问题等，不可避免发生直流系统接地。
特别在变电站建设施工或扩建中，因施工及安装问题，难免会遗留电力系统故障隐患。
直流系统更是一个薄弱环节，投运时间越长系统接地故障概率越大。
若直流电源系统正极或负极对地间的绝缘电阻值降低至某一整定值，或低于某一规定值，这时称该直流系统有正接地故障或负接地故障。
因断路器跳闸线圈均接负极电源，故当发生正接地时回路在发生两点接地或绝缘不良，可能导致断路器跳闸。
直流系统负接地时若回路中在有一点接地，形成两点接地，可将跳闸回路或合闸回路短路，保护拒动，导致断路器拒跳闸，同时可能会使熔断器熔断或继电器触点烧坏。
浅谈110KV变电站直流系统接地故障处理摘要：110KV变电站的直流系统是一种可以节制、保护的装备，此系统是由信号和自动装备来提供电源的。
由于直流系统是浮空的不接触地系统，假若出现两点接地，就会造成上述装备错动、不动的情况，所以就可能会造成重大的事故的发生，导致全部电网不能正常运转。
本文对110KV变电站直流接地的原因做了分析，并做出了110KV变电直流接地时相对应的解决措施以及注意事项等。
关键词：110KV变电站；直流接地；故障分析；处理措施；注意事项引言用电负荷在直流系统中特别关键，而且对于供电的真实性标准也很重要。
保障变电所能够正常运做的决定条件取决于边系统的真实性，在实际的运用中，因为直流电源在电路系统运用的特殊性，尤其是节制和保护回路的使用，导致直流系统妨碍成了变电站平稳运行的障碍。
一、110KV变电站直流系统接地的原因（一）受气候因素的影响直流二次设备会因为大雨，雪，冰雹，雾霾等天气条件的影响，尤其是室外的机构箱，如果密封不严密或箱子破损，就会导致绝缘性降低产生直流接地，导致事故的发生。
（二）受人为因素的影响电气设备、电路安装维护运行失误、电缆接头接触不好等人为的原因也可能导致直流接地；开关柜清理不及时、阴湿的情境下以及金属片铁钉物品掉落等原因也会变成系统接地故障。
（三）电路连接错误的影响有时误接线路，绝缘性下降会使二次回路电压源窜入直流系统，容易导致直流系统接地.二、直流接地故障的处理过程（一）处理的原则“先机器后人工，从表到里，从轻到重”是在故障判断过程中要坚持的准则，在故障处理过程中，要先确定绝缘检测装置，如果绝缘检测装置提供地数据正确，再进行人工故障查找。
从室外到室内确定故障点，要先排出室外的障碍再排出室内的障碍。
（二）处理步骤1.定位到总路空气开关现在的直流屏上都装有微机直流绝缘检测仪，每当有直流接地发生时，所安装的微机直流绝缘检测仪就会显示是哪一极接地，显示接地电阻，然后就会显示接地支路号，最后凭得到的数据就能用接地点定位到总路的空气开关。
变电站接地网存在问题的分析及解决措施
自84年7月以来，华中电网连续发生四次因高压窜入二次回路及操作系统，造成保护及效、变电站主要设备损坏的重大事故，暴露了变电站在接地装置设计上存在的问题。
为了防止同类事故再次发生，有必要对此进行深入的分析研究，并制订相应的解决措施。
一、四次事故的简况
1、分宜发电厂84年在一次110KV母线倒闸操作时，由于刀闸引线帽脱落，引起弧光接地短路，烧断接地引线，烧破电缆外皮，交流高压窜入直流控制回路，使主控室母联盘、中央信号盘起火，保护拒动。
2、胡集变电站85年发生一起带地线合闸事故，使一相短路线烧断并落在开关端子箱上，烧断接地引线，高压交流窜入直流系统直流电源中断，所有保护失效。
3、潜江变电站86年在一次雷雨时雷电波侵入变电站，引起多相闪络接地，短路电流烧断接地引线，造成故障点高电位击穿端子箱及电缆，高压沿电缆进入控告室使操作盘和保护盘起火，开关不能跳闸。
4、武钢变电站，86年9月4日一台电容式电压互感器内绝缘击穿时高压窜入P.T.两次侧，击穿低压端子排，短路电流将接地引下线Φ6及地下线Φ烧断，交流高压沿电缆进入控制室，引起保护盘内爆炸，直流电源总保险熔断，互感器外瓷套成粉碎性爆炸，由于保护失效，故障时间过长，造成地网多处烧断，二次线多烧损。
四次事故有下列共同点：
1、高压窜入二次及直流回路，使保护及操作系统损坏，故障扩大为全站停电或主设备损坏。
2、故障点的接地引线烧断，邻近故障点的操作箱，接线端子排绝缘击穿烧坏，高压沿二次电缆进入主控制室的控制和保护屏，使保护装置损坏，由于故障时间延长，短路电流进一步将地网多次烧损，使整个变电站多次出现高电位差，造成其他主设备损坏，在这个循环过程中，接地装置存在的问题是导致重大事故扩大的主要原因。
二、变电站接地设计存在的问题
1、接地设计不能满足短路电流热稳定的要求，由于电力系统容量扩大，故障短路电流增大而变电站的接地网设计仍保持原有水平，或没有按设计要求施工，武钢变电站110KV 线路三相短路电流为21KA，按主保护动作时间进行热稳定校核计算，引下线截面不应小于210mm2，而站内P.T.，C.T等设备的接地引下线只有30 mm2。
2、规程中对大接地短路电流的变电站接地网干线及设备引下线与主网材料的截面积配合不合理，如武钢变电站，地网干线截面为160 mm2，而接地引线为28 mm2，在事故时，接地引线中流过的电流却至少是主网干线的两倍。
较小的截面承受全部短路电流，成为地网中的薄弱环节，在事故中往往首先烧断，导致事故扩大。
3、在接地系统设计时，较多的是从人身安全角度考虑均压措施，重在控制接触电势和跨步电势，而对地网内远离点，尤其是主控制室与易发事故的变电设备之间的电位均衡问题却没有重视，实际上，由于地网内电流密度分布不同，不同截面接地体的导电率不同，土壤电阻率不均匀等原因，使地网内存在着局部电位差。
某变电站曾在系统调试中进行单相短路接地试验，试验结果见表1、表中V1为网内接地点对2km处的电位升高中，站内部分占总电位升高，V2为网内接地点对地网边缘的电位升高，由实测数据可知，变电站地网的地电位升高中，站内部分占总电位升高的的46%，显然不能将接地网看作等电位。
在变电站事故后检查发现，有的变电站中设备接地引线长达10m，设备构架与主网之间阻抗0.1Ω，当短路故障发生时，故障点与主网间的局部电位差可达2000V，直接对二次回路形成威胁。
表1
4、接地线腐蚀情况严重，使截面逐年减少，而设计中没有重视地埋线的防腐问题。
三、解决措施
1、接地引线在接地截面选择上应注意不使接地引下线截面小于主网干线截面，而应是引下线截面至少两倍于主网干线截面，现许多变电站采用Φ6、Φ8圆钢及截面较小的扁钢作为接地引线，实践证明是不能满足热稳定要求的。
此外，接地引线应有良好的导电性，在大故障电充下不产生明显的局部电位差。
因此，接地引线要有足够的截面而且尽可能地短，而对那些最容易造成和携带大故障电流的设备，例如变压器中性点和断路器的外壳，开关构架和避雷器底座应用二根以上的接地引线通向地网的不同部位，使电流流过更多的通道。
2、均电位措施大多数关于接地问题的研究都假设变电站地网本身各处的电位均等，实际上，由于电流分布不同，在绝缘发生故障的构架或星形连接的接地中性点位置，会出现高的局部电位。
中、小型变电站中，大多是在地网干线的中间铺设均压带，形成长孔接地网，长孔接地网与方孔接地网比较，存在以下问题：①电流通道少，尤其是在地线遭到机械损伤和腐蚀时，会带来严重的后果；②地下引线长，在大电流下容易形成故障点处的局部高电位，对二次回路形成威胁，因此，在故障电流高度集中的区域应采用加强的接地装置，办法之一是铺设交叉网络，它有三个作用：1）增加短路电流通道；2）降低故障点处地电位；3）降低接触电势和跨步电势；4）在遭受机械损伤时，保证地网导休裕底和连续性。
通过事故，发现故障点与主控室之间的地位差对二次回路绝缘最易形成威胁，因此应使控制控制室与故障点两处地电位尽量趋于均等，解决的措施有二：一是让控制室接地装置与高地电位处直接相联，如变压器中性点等处。
二是电缆沟围绕接地网所有实际的接地区域，电缆外皮与支架紧密相连（支架与地网相连），沿途分流，这一措施可以避免大电流集中，因而也就避免了电缆两端出现高电位差。
另外，从站外引入的自来水管、铁轨等应按规程中要求采取严格的电位隔离措施，以防低电位引入后在站内形成高电位差，接地网内则不允许任何形式的独立接地装置。
3、直流电源要防止直流操作回路在事故发生时中断，应改进直流电源的保护方式，如将直流电源负极接地，使正电极的电位随地电位抬高而相应抬高。
对于重要的变电站，直流电源装置应采取分散布置的方式，每一个部分设一组蓄电池和独立的直流回路。
四、关于接地网的工程设计
接地设计规程中对于变电站接地设计：要求在短路电流I≤2000/IΩ，当I>4000A时，R≤0.5Ω，限制地网电位升高是为了防止对二次设备形成反击，但是，随着电力系统不断增大，短路电流越来越大，限制地网电位低于2000V实际上难以办到，而事实上，国外也有地电位抬高到10000V而变电站仍然安全运行的例子，可见，影响变电站二次设备安全的最主要因素不是地电位抬高多少，而是变电站内整个地网是否始终保持同一电位，从而在二次设备上不出现高电位差，因此，在变电站接地工程设计上，除了要降低接地电阻值外，更重要的是考虑整个电网各处电位的均衡，关于变电站内跨步电势和接触电势造成人身伤亡问题，我国尚未发现，这是因为短路的发生和人处于最不利情况的概率很小，因此，考虑网内弱电设备的防护应是地网工程设计的重点。
变电站的安全问题是一个综合问题，要保证供电的可靠性，就必须各方面都做好安全检测工作，当前则应抓住影响变电站安全的关键问题——地网问题，迅速采取解决措施，防止类似事事故再次发生。
