一体化污水处理设备

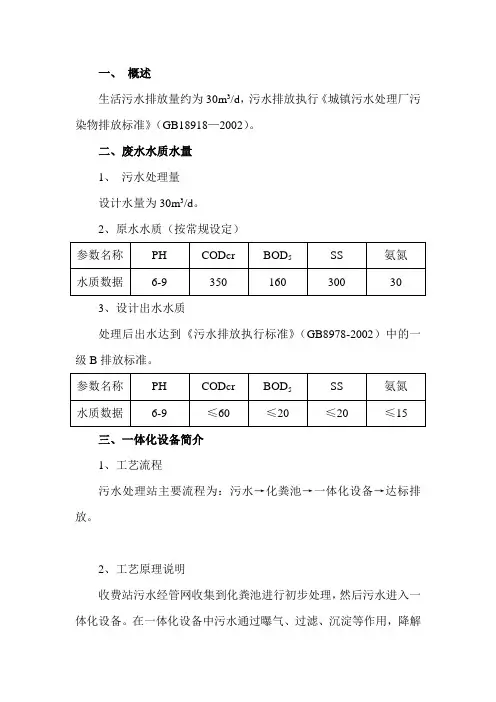

一、 概述

生活污水排放量约为30m3/d，污水排放执行《城镇污水处理厂污染物排放标准》（GB18918—2002）。

二、废水水质水量

1、 污水处理量

设计水量为30m3/d。

2、原水水质（按常规设定）

参数名称 PH CODcr BOD5 SS 氨氮

水质数据 6-9 350 160 300 30

3、设计出水水质

处理后出水达到《污水排放执行标准》（GB8978-2002）中的一级B排放标准。

参数名称 PH CODcr BOD5 SS 氨氮

水质数据 6-9 ≤60 ≤20 ≤20 ≤15

三、一体化设备简介

1、工艺流程

污水处理站主要流程为：污水→化粪池→一体化设备→达标排放。

2、工艺原理说明

收费站污水经管网收集到化粪池进行初步处理，然后污水进入一体化设备。在一体化设备中污水通过曝气、过滤、沉淀等作用，降解污水中的有机物，沉淀污泥，清水可实现达标直接排放。

在一体化设备内，悬挂弹性立体填料，使经过曝气充氧的污水以一定的流速流经填料，从而在填料上长满生物膜。污水和生物膜相互接触，在生物膜的作用下，污水得到净化。污水经生物接触氧化池后，主要污染指标（如CODcr、BOD5等）均被大量去除。生物接触氧化池用潜水曝气机充氧，同时可起到搅拌作用。

3、一体化设备的优势

一体化生活污水处理设备一般有如下优点：

（1）整套设备可以埋入地下，不占地表面积。

（2）净化程度高，整套系统污泥产生量低。

（3）自动化程度高，能耗低，管理方便，不需要专人管理。

四、设备的安装、调试、运行与维护

1、设备的安装

该类型一体化污水处理设备采用机电一体化封闭结构，无需专人管理，主要用于处理小水量生活污水。

设备安装采用地埋式安装，设备的混凝土基础的大小规格应与设备的平面安装图相符合，基础面积略大于设备投影面积，基础必须水平，以保证设备运行正常，同时方便安装过程。

为保证设备管路畅通，应按产品说明书要求保证某些设备或管路的倾斜度。

一体化污水处理设备特点一.产品应用

一体生活污水处理设备采用世界上先进的生物处理工艺，集去除

BOD、COD、NH-N于一身，是目前最高效、便捷的污水处理设备。它

被广泛地用于宾馆、饭店、商场、高速服务区、办公楼、住宅小区、

村庄、集镇、工厂、矿山、部队、旅游点、风景区等的生活污水处理，

替代了去除率很低，处理后出水不能达到国家综合排放标准的化粪

池。经过实际应用表明，WSZ生活污水处理装置是一种处理效果十分

理想且管理方便的设备。

二.产品特点

(1)可埋入地表以下，地表可作为绿化或广场用地，因此该设备

不占地表面积，不需盖房，更不需采暖保温。

(2)由二组设备为钢结构组成，采用国内首创的防腐涂料进行防

腐。具有耐酸碱盐汽油煤油耐老化耐冲磨，能带锈防锈。设备一般涂

刷该涂料之后，防腐寿命可达15年以上。

(3)AO生物处理工艺采用推流式生物接触氧化池，它的处理效果

优于完全混合式或二、三级串联完全混合生物接触氧化池。并且它比

活性污泥池体积小，对水质适用性强，耐冲击性能好，出水水质稳定，

不会产生污泥膨胀，同时在生物接触氧化池中采用了新型弹性立体材

料，它具有实际比表面积大、微生物挂膜，脱膜方便，在同样有机负

荷条件下，比其他填料对有机物的去除率高。能提高空气中的养在水

中的溶解度。(4)由于在AO生物处理工艺中采用了生物接触氧化池，其填料

的体积负荷比较低，微生物处于自身氧化阶段，因此产泥量较少。此

外，生物接触氧化池所产生污泥的含水率远远低于活性污泥池所产生

污泥的含水率。因此，污水经WSZ系列污水处理设备后所产生的污

泥量较少，一般仅需90天左右排一次泥。

(5)除采用了常规的鼓风机消音措施外(如隔振垫、消音器等)，

还在鼓风机房内壁设置了新型的吸音材料，使设备运行时的噪音低于

50分贝，减轻了对周围环境的影响。

(6)配有土壤脱臭措施，其利用钢筋混凝土结构池体上部空间设

置了改良土壤及布气管。当恶臭成份通过土壤层溶解于土壤所含的水

份中，进而由于土壤的表面吸附作用及化学反应转入土壤，最终被其

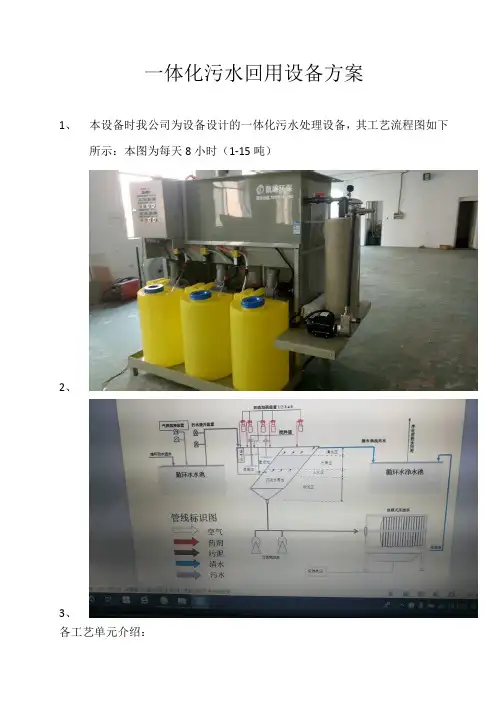

一体化污水回用设备方案

1、 本设备时我公司为设备设计的一体化污水处理设备，其工艺流程图如下所示：本图为每天8小时（1-15吨）

2、

3、

各工艺单元介绍： 1.1混合池、絮凝池：原水经提升泵提升后进入混合池、絮凝池。在混合池、絮凝池中分别加入PAC、PAM，经过充分混和，使胶体稳定性破坏 (脱稳)并与混凝剂水介后的聚合物相吸附，使颗粒具有絮凝性能。

1.2压滤机：经絮凝混合后的漂浮物在高压溶气的作用下沉到水地形成污泥渣。污泥渣在压路机的作用下收集到集泥槽中，再进入污泥浓缩池。

1.3生化曝气池： 曝气池主要由池体、曝气系统和进出水口三个部分组成。池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及活性污泥充分接触的条件。

1.5污泥浓缩池：收集MBR池和生化曝气池的污泥。

1.6板框压滤机：用于固体和液体的分离。压滤机过滤后的泥饼有更高的含固率和优良的分离效果。

2操作规程

2.1开机前检查：

1）检查所有阀门处于正常工作状态。

2）检查电气设备处于正常工作状态。

2.2开机步骤

1）启动提升泵开始进水。

2）配好药剂，启动加药泵往混合池、絮凝池中加药，利用搅拌。当絮凝池中水量达到液位后，打开加药泵及阀门，视污水情况确定加药量。

4）搅拌反应池中水量到达液位后，启动溶气释放器开始工作，使絮凝混合物上浮。浮渣层达到一定厚度时，开启压滤机，将浮渣收集到集泥槽中，通过集泥槽进入污泥浓缩池。 5）经气浮池处理的污水进入生物池中进行生化处理。

6）经生化处理的污水进入MBR池。

7）MBR池处理达标后的清水由泵输送到清水池

8）调试完成后保证整套系统正常工作。

3 注意事项

3.1、 开机前，首先检查电器及转动部位是否正常。

3. 2、 随时注意溶气罐内的工作压力（3-4 Kgf/cm2和溶气水流量和废水流量。

3.3、 设备中的水泵尽可能不要使其断水而空载运行，以防损坏。

3.4、 要经常保持释放器的清洁，严格控制混凝剂的投加量，如发现处理效果不好，应立即检查释放器是否堵塞和混凝剂的投加量等等。

1 / 14 可编辑修改精选全文完整版

一体化污水处理设备

操

作

说

明

书

##德玉环境工程装备##

2016年10月

目 录

一、设备简介

二、设备使用前检查与设备启动

三、生物膜的培养

四、设备运行管理 2 / 14 五、维护保养与故障排除

六、MBR膜单元调试与管理

一．设备简介

1：设备介绍

本一体化污水处理设备.工艺描述如下：接自污水管网的污水经过调节池均质、均量后,通过提升泵输送到一体化污水处理平台.一体化处理平台经过厌氧、好氧与沉淀消毒后,然后达标排放.系统中污泥排放进入贮泥池中,贮泥池中污泥由吸泥车定期清运到政府指定地点处理,如图所示.

工艺流程图

2：设备特点

地埋一体化污水处理设备采用一种运行经济、管理方便、控制简单、使用周期长的污水处理一体化装置.其低能耗、低污泥量、低噪音、低维护量、低运行成本. 3 / 14 该设备相比于传统的活性污泥法,具有如下优点：

〔1〕微生物菌群的生物活性高,单位体积内微生物量大,处理能力强；

〔2〕微生物菌群生长环境较稳定,提高了系统运行性能的稳定性,增强了抗冲击能力；

〔3〕生物膜法氧利用系数高、池容小,设备能耗低,节约建设与运营成本；

〔4〕剩余污泥产量小,减少污泥处置设施的建设；

〔5〕应用面广,可针对不同类型的污水建设或改造,不产生二次污染.

平台各功能区模块化,可针对不同的水质情况和排水要求,设计配置处理工艺,也可搭配原有处理设施,合理安排.

3：应用领域

本公司地埋一体化处理设备适用领域广泛,如城镇生活污水处理,小区生活污水处理,度假区生活污水处理,新农村生活污水处理,学校生活污水处理等.能以最低的运行成本将污水处理达标排放.

二、设备使用前检查与设备启动

1、启动设备时检查好电路,接线控制柜线路是否正确,电压与电流是否符合要求.该设备控制为自动控制,采用时间继电器控制,输出采用交流接触器,本控制柜可同时控制潜污泵,风机,并结合工作情况实时监测,具有自动保护功能,还配有手动,自动控制系统.启动水泵时检查水泵管路是否有渗漏与吸水,有无堵塞.
