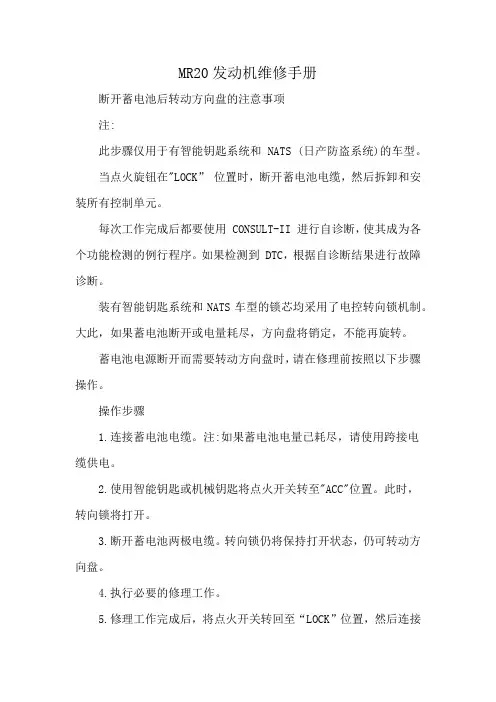

MR20发动机维修手册

断开蓄电池后转动方向盘的注意事项

注:

此步骤仅用于有智能钥匙系统和 NATS (日产防盗系统)的车型。

当点火旋钮在"LOCK” 位置时，断开蓄电池电缆，然后拆卸和安装所有控制单元。

每次工作完成后都要使用 CONSULT-II 进行自诊断，使其成为各个功能检测的例行程序。如果检测到 DTC，根据自诊断结果进行故障诊断。

装有智能钥匙系统和NATS车型的锁芯均采用了电控转向锁机制。大此，如果蓄电池断开或电量耗尽，方向盘将销定，不能再旋转。

蓄电池电源断开而需要转动方向盘时，请在修理前按照以下步骤操作。

操作步骤

1.连接蓄电池电缆。注:如果蓄电池电量已耗尽，请使用跨接电缆供电。

2.使用智能钥匙或机械钥匙将点火开关转至"ACC"位置。此时，转向锁将打开。

3.断开蓄电池两极电缆。转向锁仍将保持打开状态，仍可转动方向盘。

4.执行必要的修理工作。

5.修理工作完成后，将点火开关转回至“LOCK”位置，然后连接蓄电池两极电缆。(此时向锁机构将启动。)

6.使用CONSULT-I对所有控制单元进行自诊断检查。

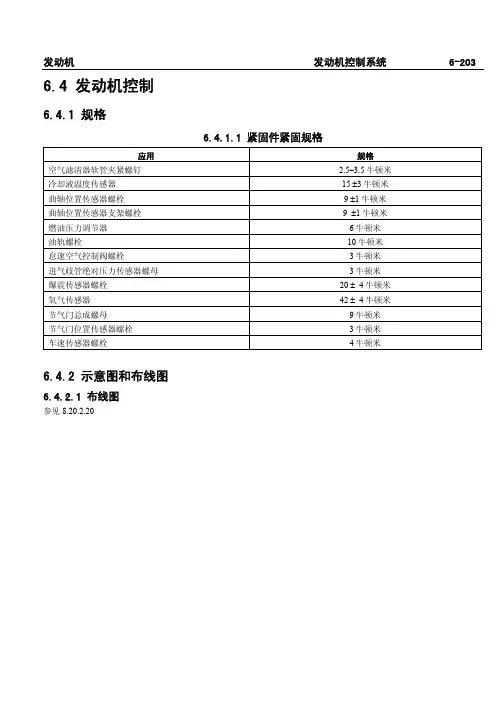

发动机发动机控制系统 6-203

6.4 发动机控制

6.4.1 规格

6.4.1.1 紧固件紧固规格应用规格

空气滤清器软管夹紧螺钉2.5–3.5牛顿米

冷却液温度传感器15 ±3牛顿米

曲轴位置传感器螺栓9 ±1牛顿米

曲轴位置传感器支架螺栓9 ±1牛顿米

燃油压力调节器6牛顿米

油轨螺栓10牛顿米

怠速空气控制阀螺栓3牛顿米

进气歧管绝对压力传感器螺母3牛顿米

爆震传感器螺栓20 ± 4牛顿米

氧气传感器42 ± 4牛顿米

节气门总成螺母9牛顿米

节气门位置传感器螺栓3牛顿米

车速传感器螺栓4牛顿米

6.4.2 示意图和布线图

6.4.2.1 布线图

参见8.20.2.206-204 发动机控制系统 发动机

6.4.2.2 Motronic M7.9.7系统示意图

图标

(1) 发动机警告灯MIL

(2) ALDL接头

(3) 燃油喷油器

(4) 燃油压力调节器

(5) 节气门体

(6) 怠速空气控制阀IAC

(7) 节气门位置传感器TPS

(8) 进气温度传感器IAT

(9) 未用

(10) 进气歧管压力传感器MAP

(11) 氧传感器

(12) 冷却液温度传感器CTS (13) 空调开关

(14) 未用

(15) 燃油泵

(16) 燃油泵继电器

(17) 碳罐

(18) 曲轴位置传感器CPS

(19) 直接点火模块DIS

(20) 电源

(21) 爆震传感器KS

(22) 组合仪表

(23) 防盗模块IMMO

607001发动机发动机控制系统 6-205

6.4.3 部件定位图

6.4.3.1 发动机控制系统室在发动机上的位置

图标

(1) 节气门位置传感器

(2) 怠速空气控制阀

(3) 节气门体 (4) 曲轴位置传感器

(5) DIS点火模块6070036-206 发动机控制系统 发动机

6.4.3.2 发动机控制系统室在发动机室内的位置

图标

(1) 未用

(2) 怠速空气控制阀

(3) 节气门位置传感器

(4) 节气门体

(5) 油轨总成
