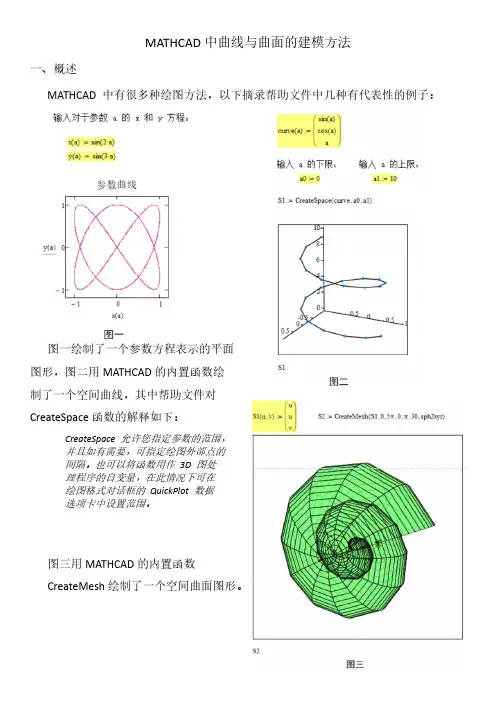

MATHCAD中曲线与曲面的建模方法

一、 概述 MATHCAD 中有很多种绘图方法，以下摘录帮助文件中几种有代表性的例子：

图一绘制了一个参数方程表示的平面 图形，图二用MATHCAD的内置函数绘 制了一个空间曲线，其中帮助文件对 CreateSpace函数的解释如下： CreateSpace 允许您指定参数的范围， 并且如有需要，可指定绘图外部点的 间隔。也可以将函数用作 3D 图处 理程序的自变量，在此情况下可在 绘图格式对话框的 QuickPlot 数据 选项卡中设置范围。 图三用MATHCAD的内置函数 CreateMesh绘制了一个空间曲面图形。

MC中也可以读取外部数据绘制图形，如下：

二、 MATHCAD的绘图方法浅析 看以上绘图方法能感觉到MATHCAD是个不错的软件，但同时结合自己的数学知识及工作中的问题，想作一些图形或者进一步分析时会发现好像自己仍然还是不清楚如何把自己想要的图形绘制出来，这应该也是部分人认为MATHCAD只适合教学、做一些简单数学计算的原因。个人认为这是低估了MATHCAD的能力，深入研究及尝试会发现自己想要的图形都可以在MATHCAD中表现出来，只是相关的资料较少或者MATHCAD的研发人员的实现思路和自己固有的想法不同而已。 MATHCAD 绘图时使用比较多的是嵌套矩阵，即矩阵的元素也是矩阵。而且同一个矩阵的元素的数据格式可以不同，这使矩阵的使用比较灵活。如果有编程经验的话应该对“面向对象的编程方法”并不陌生，MC中的矩阵也可以理解为封装“对象”的一个容器，具体保存何种数据取决于你想分析什么问题、需要什么数据。 通常实际的工程项目中的数据或者函数能象如上例子中可以用解析方式表达的情况并不多见，多数情况只能用数值的方法表达，比如实验数据、模型的空间结构尺寸数据等。 以下对MC的绘图方法做一些初步的探讨并列举几种常用的绘图方式。 1. 等高线图的绘图解析（以图四为例） a) 矩阵M的数据结构 利用MC中的内置函数，可对M中的数据结构进行分析如下： 从矩阵M的数据及三维图可看出MC中对数据表绘制三维图的定义如下所示：

1. MathCAD2000的基础知识

MathCAD是由美国Mathsoft公司于1986年推出的优秀数学软件，它集科学计算、图

形和文本二维排版编辑功能于一身，是数学、物理、力学和机械工程等学科强有力的二次

开发软件。MathCAD的科学计算包括：三角与代数、级数与极限、微分与积分、矢量与矩

阵、复变函数、数理统计、插值拟合、求解非线性方程组和微积分方程、最优化技术以及常用工程变换等。图形功能包括：根据表达式绘制函数的直角坐标或极坐标线图、曲面图

和等值线图、柱面图和散点图以及制作动画、图形文件和矩阵之间的数字化读写以及编辑。

科学计算可以是数值计算或者在可能的条件下给出解析结果（称为“符号运算”）。 MathCAD的突出特点是：

(1) 与人类的思维方式相贴近，可读性强、易于理解和查错，高效易用。例如二次方程一个根的解析表达式，在程序语言、Excel工作表和MathCAD工作表里的

书写格式分别为：

在一个程序语言中的书写格式为：x=(-B+SQRT(B**2-4*A*C))/(2*A)，

在Excel工作表中的书写格式为：=(-B1+SQRT(B1*B1-4*A1*C1))/(2*A1)，

在Mathcad2000

工作表中的书写格式为：xbb24ac2a。

(2) 在MathCAD里编写的数学公式几乎完全采用“数学”形式，不仅与出版要

求十分一致，并且可给出计算结果（也即：公式是“活的Live”）。例如： 如果原始结果为 21.414， 将2改为3后立即得 31.732。

(3) 能轻易地用图形和动画显示运算结果和过程的形象。

(4) 具有符号推导功能。例如级数求和与积分的符号推导结果分别为：

0m

n1n

exp1()1m1()m1()exp1()m1()m11()符号运算

abx1

1x2datanb()atana()

。

(5) 集成了动画、超文本、多媒体和网络功能。

在MathCAD中绘制曲线并找到最值，可以遵循以下步骤：

1. 打开MathCAD软件并创建一个新的工作表。

2. 在工作表中选择绘图工具，通常为位于工具栏上的“绘图”选项。

3. 在绘图工具中选择“创建曲线”或类似选项，这会在工作表上创建一个空白绘图区域。

4. 在绘图区域内，选择“添加曲线”或类似选项，并选择函数表达式编辑器。

5. 在函数表达式编辑器中，输入所需的数学表达式，这个数学表达式可以用来描述你所需要绘制的曲线。

6. 根据具体情况，可能需要使用不同的数学函数和运算符来描述增益曲线。

7. 输入完数学表达式后，确认并关闭函数表达式编辑器。MathCAD将会根据已输入的数学表达式，在绘图区域中绘制出曲线。

8. MathCAD会自动找出曲线的最值点。

以上步骤仅供参考，建议查阅MathCAD软件使用说明或咨询专业人士，以获取更准确的信息。

未知驱动探索，专注成就专业

1

Mathcad教程

Mathcad是一种强大的数学软件，它能够进行数值计算、符号计算、绘图以及处理各种数学问题。本教程将向您介绍Mathcad的基本用法和一些常用的功能。

目录

1. 安装和启动Mathcad

2. Mathcad界面的基本组成部分

3. Mathcad的使用技巧

1. 输入和编辑数学表达式

2. 使用变量和函数

3. 运行计算和求解方程

4. 绘制图形和图表

5. 导入和导出数据 未知驱动探索，专注成就专业

2

4. 常用数学函数和运算符

1. 四则运算和数学函数

2. 矩阵运算和线性代数

3. 微积分和微分方程求解

4. 统计分析和概率计算

5. Mathcad中的符号计算

1. 符号计算的基本概念

2. 符号代数和方程求解

3. 求导和积分

4. 矩阵符号计算

6. 实例：解决实际问题

1. 数学建模和优化

2. 控制系统设计和仿真 未知驱动探索，专注成就专业

3

3. 数据分析和可视化

7. 常见问题和故障排除

8. 参考资料和学习资源

1. 官方文档和教程

2. 网上Mathcad社区

3. 相关书籍和学习视频

1. 安装和启动Mathcad

首先，您需要从官方网站下载Mathcad的安装程序并按照提示进行安装。安装完成后，您可以在计算机的启动菜单或桌面上找到Mathcad的快捷方式。双击快捷方式即可启动Mathcad。

2. Mathcad界面的基本组成部分

Mathcad的界面由菜单栏、工具栏和工作区组成。菜单栏包含各种菜单选项，用于执行各种操作。工具栏提供常用功能的快捷方式。工作区是您用于输入和编辑数学表达式的主要区域。 未知驱动探索，专注成就专业

4

3. Mathcad的使用技巧

在Mathcad中，您可以输入和编辑各种数学表达式，并进行计算、绘图和数据处理。以下是一些常用的使用技巧：

3.1 输入和编辑数学表达式

在Mathcad的工作区中，您可以直接输入数学表达式，并使用键盘上的各种运算符和函数来编辑表达式。您可以使用括号来明确运算顺序，并使用空格和换行来提高可读性。
