【CN210262229U】一种气流成网尘笼机构【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920516561.5(22)申请日 2019.04.16(73)专利权人 四川众金粉体设备有限公司地址 622650 四川省绵阳市安州区花荄工业园(72)发明人 唐军　王路之　李兴华　(74)专利代理机构 成都正华专利代理事务所(普通合伙) 51229代理人 李亚男　李蕊(51)Int.Cl.B02C 19/06(2006.01)B02C 23/02(2006.01)B02C 23/30(2006.01)B02C 23/34(2006.01)B01D 50/00(2006.01)(54)实用新型名称一种受气体保护的气流粉碎装置(57)摘要本实用新型公开了一种受气体保护的气流粉碎装置，属于气流粉碎机技术领域。

其包括：工作台、设置在工作台上且依次连接的加料部、粉碎分级部以及除尘部；加料部包括加料斗组件和加料机；粉碎分级部包括流化床气流粉碎机、分级机和配气构件，流化床气流粉碎机通过管道与加料机的输出端连通，且流化床气流粉碎机的上方设置有分级机，流化床气流粉碎机的进气口通过管道与配气构件连通；除尘部包括脉冲防爆除尘器，脉冲防爆除尘器通过管道与分级机的出料口连通，且脉冲防爆除尘器通过管道与供给压缩惰性气体或纯净空气的配气构件连通。

本实用新型的气流粉碎装置安全且环保，可粉碎易燃易爆易氧化的原料，实现对原料的粉碎以及分级。

权利要求书1页 说明书4页 附图2页CN 210022402 U 2020.02.07C N 210022402U权　利　要　求　书1/1页CN 210022402 U1.一种受气体保护的气流粉碎装置，其特征在于，包括：工作台(100)、设置在所述工作台(100)上且依次连接的加料部(200)、粉碎分级部(300)以及除尘部(400)；所述加料部(200)包括加料斗组件(210)和加料机(220)，所述加料斗组件(210)件的出料口与所述加料机(220)的进料口连通；所述粉碎分级部(300)包括流化床气流粉碎机(310)、分级机(320)和配气构件(330)，所述流化床气流粉碎机(310)通过管道与所述加料机(220)的输出端连通，且所述流化床气流粉碎机(310)的上方设置有所述分级机(320)，所述流化床气流粉碎机(310)的进气口通过管道与所述配气构件(330)连通；所述除尘部(400)包括脉冲防爆除尘器(410)，所述脉冲防爆除尘器(410)通过管道与所述分级机(320)的出料口连通，且所述脉冲防爆除尘器(410)通过管道与供给压缩惰性气体或纯净空气的配气构件(330)连通。

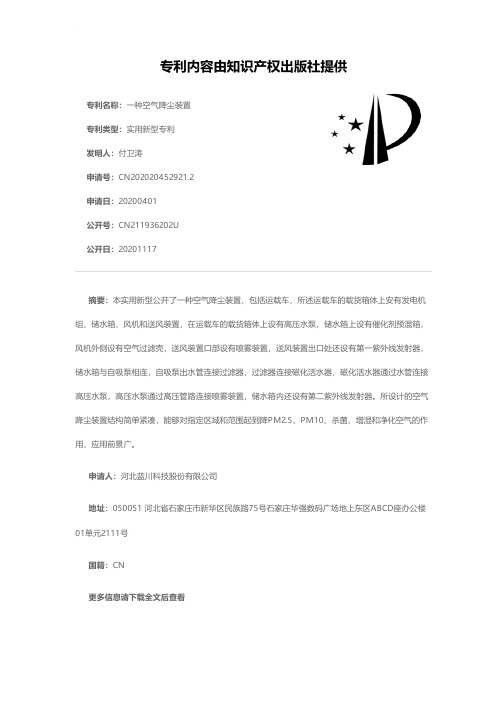

专利名称：一种空气降尘装置专利类型：实用新型专利
发明人：付卫涛
申请号：CN202020452921.2申请日：20200401
公开号：CN211936202U
公开日：
20201117
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种空气降尘装置，包括运载车，所述运载车的载货箱体上安有发电机组、储水箱、风机和送风装置，在运载车的载货箱体上设有高压水泵，储水箱上设有催化剂预混箱，风机外侧设有空气过滤壳，送风装置口部设有喷雾装置，送风装置出口处还设有第一紫外线发射器，储水箱与自吸泵相连，自吸泵出水管连接过滤器，过滤器连接磁化活水器，磁化活水器通过水管连接高压水泵，高压水泵通过高压管路连接喷雾装置，储水箱内还设有第二紫外线发射器。

所设计的空气降尘装置结构简单紧凑，能够对指定区域和范围起到降PM2.5、PM10、杀菌、增湿和净化空气的作用，应用前景广。

申请人：河北蓝川科技股份有限公司
地址：050051 河北省石家庄市新华区民族路75号石家庄华强数码广场地上东区ABCD座办公楼01单元2111号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种便于清理的气流筛筛网专利类型：实用新型专利
发明人：李盖,于红
申请号：CN202122882270.8
申请日：20211123
公开号：CN216574202U
公开日：
20220524
专利内容由知识产权出版社提供
摘要：本实用新型涉及气流筛筛网技术领域，尤其为一种便于清理的气流筛筛网，包括筛网,所述筛网的外侧固定连接有电机，所述电机转轴的顶端固定连接有高速旋转接头，所述高速旋转接头的一端连通有进气管的一端，所述进气管的另一端与空压机固定连接，所述高速旋转接头的另一端连通有出气管的一端，所述出气管的另一端连通有喷头，所述出气管的外侧滑动连接有转杆，所述转杆的外侧与高速旋转接头固定连接，这样的设置可以在筛网堵塞时开启电机，用喷头旋转着对筛网外侧进行喷气，将附着在筛网上的附着物喷到筛网内部，再一次进行筛分，达到不用拆卸筛网，就能对筛网进行清理的目的。

申请人：天津宇瞳电动科技有限公司
地址：300000 天津市东丽区津北公路南瑜芳园2号楼-2-502
国籍：CN
更多信息请下载全文后查看。

[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2818508Y [45]授权公告日2006年9月20日专利号 ZL 200520104196.5[22]申请日2005.08.23[21]申请号200520104196.5[73]专利权人翁卓善地址325000浙江省温州市瓯海区仙岩镇纪念馆路4号[72]设计人翁卓善 [74]专利代理机构北京中北商标专利事务所有限公司代理人丁文蕴[51]Int.CI.D01G 15/10 (2006.01)D01G 15/74 (2006.01)权利要求书 2 页 说明书 3 页 附图 2 页[54]实用新型名称一种用于生产无纺布的气流成网机[57]摘要本实用新型是一种用于生产无纺布的气流成网机，设有将纤维梳理成纤维丝的纤维梳理组件(1)，在纤维梳理组件(1)后加设成网组件(2)，所述成网组件(2)设置引导所述纤维丝的气流齿辊(21)，沿气流辊齿(21)的纤维丝输出侧斜向下设有气流罩(22)，气流罩(22)下端设置气流罩吸风口(23)，气流罩吸风口(23)下方正对吸风装置(24)的吸风口(28)，在气流罩吸风口(23)与吸风装置(24)的吸风口(28)之间，设置循环运动的网状传送带(25)。

本实用新型的气流成网机，生产能力大，产量高，生产流程短，体积小，噪声小，且所生产的无纺布质量高。

200520104196.5权 利 要 求 书第1/2页 1、一种用于生产无纺布的气流成网机，其特征在于，设有将纤维梳理成纤维丝的纤维梳理组件(1)，在纤维梳理组件(1)后加设成网组件(2)，所述成网组件(2)设置引导所述纤维丝的气流齿辊(21)，沿气流辊齿(21)的纤维丝输出侧斜向下设有气流罩(22)，气流罩(22)下端设置气流罩吸风口(23)，气流罩吸风口(23)下方正对吸风装置(24)的吸风口(28)，在气流罩吸风口(23)与吸风装置(24)的吸风口(28)之间，设置循环运动的网状传送带(25)。
