室内表现技法- 一点透视求法，两点透视求法
1．一点透视求法。
1）先按室内的实际比例尺寸确定ABCD。
2）确定视高H．L．，一般设在1.5m-1.7m之间。
3）灭点 VP及 M点（量点）根据画面的构图任意定。
1．一点透视求法。
1）先按室内的实际比例尺寸确定ABCD。
2）确定视高H．L．，一般设在1.5m-1.7m之间。
3）灭点 VP及 M点（量点）根据画面的构图任意定。
4）从M点引到A-D的尺寸格的连线，在A-a上的交点为进深点，作垂线。
5）利用VP连接墙壁天井的尺寸分割线。
6）根据平行法的原理求出透视方格，在此基础上求出室内透视。 图例：根据室内的平面、剖面，求室内透视。
作法：
1）先按室内的比例尺寸，求出室内透视格。
2）在透视方格的基础上，画出平面布置透视图。
3）在平面透视的边角点上作垂线，量出实际高度点连接完成室内透视（图41-45）。
2．二点透视求法
作法一：
1）按照一定比例确定墙角线A-B，兼作量高线。
2） AB间选定视高H．L．，过B作水平的辅助线，作G．L．用。
3）在H．L．上确定灭点V1、V2，画出墙边线。
4）以V1、V2、为直径画半圆，在半圆上确定视点E。
5）根据E点，分别以V1、V2为圆心求出M1、M2量点。
6）在G．L．上，根据 AB的尺寸画出等分。
7）M1、M2分别与等分点连接，求出地面、墙柱等分点。
8）各等分点分别与V1、V2连接，求出透视图（图46、47）。
作法二：
1）过P点作一水平线P-C，并按地板格等分之。
2）连结CD交视平线于M1点。
3）从M1点向P-C各等分连线，在PD上的交点，为V1方向的地板透视点，各点连接V1。
4） BP也用同理求出透视图。窗格的方法也如此（图48）。
作法三：
1）按室内实际比例画出ABCD边框。
2）确立视高H．L．，灭点V1，任意定出M点，V2灭点线，由V2交点b引垂线，求出第二灭点透视框。

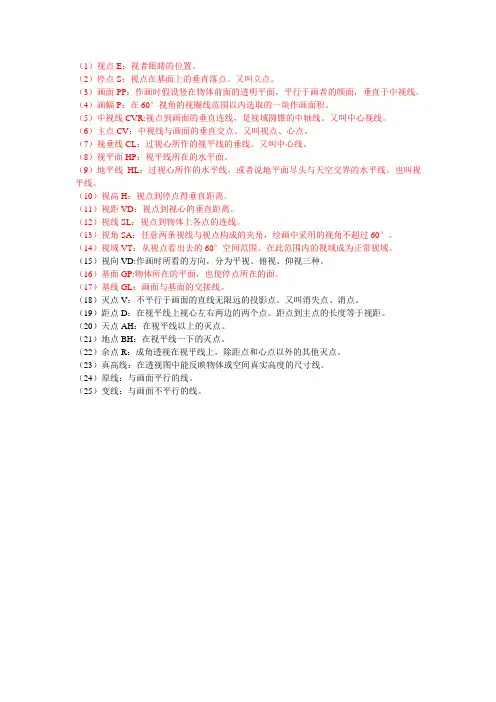

（1）视点E：视者眼睛的位置。
（2）停点S：视点在基面上的垂直落点。又叫立点。
（3）画面PP：作画时假设竖在物体前面的透明平面，平行于画者的颜面，垂直于中视线。
（4）画幅P：在60°视角的视圈线范围以内选取的一块作画面积。
（5）中视线CVR:视点到画面的垂直连线，是视域圆锥的中轴线。又叫中心视线。
（6）主点CV：中视线与画面的垂直交点。又叫视点、心点。
（7）视垂线CL：过视心所作的视平线的垂线。又叫中心线。
（8）视平面HP：视平线所在的水平面。
（9）地平线HL：过视心所作的水平线，或者说地平面尽头与天空交界的水平线。也叫视平线。
（10）视高H：视点到停点得垂直距离。
（11）视距VD：视点到视心的垂直距离。
（12）视线SL：视点到物体上各点的连线。
（13）视角SA：任意两条视线与视点构成的夹角，绘画中采用的视角不超过60°。
（14）视域VT：从视点看出去的60°空间范围。在此范围内的视域成为正常视域。
（15）视向VD:作画时所看的方向，分为平视、俯视、仰视三种。
（16）基面GP:物体所在的平面，也使停点所在的面。
（17）基线GL：画面与基面的交接线。
（18）灭点V：不平行于画面的直线无限远的投影点。又叫消失点、消点。
（19）距点D：在视平线上视心左右两边的两个点。距点到主点的长度等于视距。
（20）天点AH：在视平线以上的灭点。
（21）地点BH：在视平线一下的灭点。
（22）余点R：成角透视在视平线上，除距点和心点以外的其他灭点。
（23）真高线：在透视图中能反映物体或空间真实高度的尺寸线。
（24）原线：与画面平行的线。
（25）变线：与画面不平行的线。
一点及两点透视的画法 2009-10-30 15:50:30
1．一点透视求法。
1）先按室内的实际比例尺寸确定ABCD。
2）确定视高H．L．，一般设在1.5m-1.7m之间。
3）灭点 VP及 M点（量点）根据画面的构图任意定。
4）从M点引到A-D的尺寸格的连线，在A-a上的交点为进深点，作垂线。
5）利用VP连接墙壁天井的尺寸分割线。
6）根据平行法的原理求出透视方格，在此基础上求出室内透视。 图例：根据室内的平面、剖面，求室内透视。
作法：
1）先按室内的比例尺寸，求出室内透视格。
2）在透视方格的基础上，画出平面布置透视图。
3）在平面透视的边角点上作垂线，量出实际高度点连接完成室内透视（图41-45）.
2．二点透视求法
作法一：
1）按照一定比例确定墙角线A-B，兼作量高线。
2） AB间选定视高H．L．，过B作水平的辅助线，作G．L．用。
3）在H．L．上确定灭点V1、V2，画出墙边线。
4）以V1、V2、为直径画半圆，在半圆上确定视点E。
5）根据E点，分别以V1、V2为圆心求出M1、M2量点。
6）在G．L．上，根据 AB的尺寸画出等分。
7）M1、M2分别与等分点连接，求出地面、墙柱等分点。
8）各等分点分别与V1、V2连接，求出透视图（图46、47）。
作法二：
1）过P点作一水平线P-C，并按地板格等分之。
2）连结CD交视平线于M1点。
3）从M1点向P-C各等分连线，在PD上的交点，为V1方向的地板透视点，各点连接V1。
4） BP也用同理求出透视图。窗格的方法也如此（图48）。
作法三：
1）按室内实际比例画出ABCD边框。
2）确立视高H．L．，灭点V1，任意定出M点，V2灭点线，由V2交点b引垂线，求出第二灭点透视框。
3）用M点求出进深，找出CD中点O，连接V1，连接E-d。
4）再依次用对角线、分割增殖法求出透视图（图49、50）。
