高速铁路通信系统光电缆线路施工方法

铁路光缆项目施工方案一、项目背景铁路光缆项目是指在铁路线路上布设光缆，提供通信传输服务。

随着信息化建设的快速发展，铁路通信的需求越来越迫切，传统的铁路通信手段已难以满足需要。

铁路光缆项目的实施将为铁路通信提供高品质、高速率、高可靠性的通信传输手段，从而提升铁路通信的效率和服务质量。

二、施工目标•在规定时间内完成铁路光缆项目的施工任务；•确保光缆的安全性和工程质量；•保证工程进度与质量的有效管理；三、施工内容光缆项目施工内容主要包括以下几个方面：1.光缆路径勘测：根据设计要求，进行线路勘测工作，确定合适的光缆敷设路径。

2.光缆敷设：按照规划设计，进行光缆敷设工作。

根据实际情况，采用开挖、管道或架空等方式敷设光缆。

3.光缆接头和接入点的设置：根据需要，对光缆进行接头处理，并设置光缆的接入点。

4.光缆连接：通过光缆连接设备，实现光纤之间的传输连接。

5.光缆保护：对已敷设的光缆进行保护措施，防止外力破坏和环境影响。

6.工程验收：对光缆项目进行验收，确保工程质量符合规范和要求。

四、施工流程光缆项目的施工流程可以按照以下步骤进行：1.方案设计：根据工程需求，制定详细的工程施工方案，包括工程路线、敷设方式、连接方式等。

2.材料准备：根据工程方案，准备所需的光缆和施工材料。

3.施工人员培训：对参与施工的人员进行培训，确保施工人员熟悉工作流程和操作要求。

4.现场准备：进行现场勘察和对施工现场进行准备工作，包括清理、平整和保护工作。

5.光缆敷设：按照设计要求进行光缆的敷设工作，同时设置光缆接头和接入点。

6.光缆连接：对光缆进行连接，测试连接的质量和稳定性。

7.光缆保护：对已敷设的光缆进行保护措施，包括护套、护管等。

8.工程验收：完成光缆项目的施工后，进行工程验收，确保工程质量满足要求。

五、项目管理在光缆项目的施工过程中，需要进行有效的项目管理，包括进度管理、质量管理和安全管理。

1.进度管理：通过制定详细的施工计划，监控施工进度，并及时调整工作计划，确保项目能够按时完成。

铁路通信管道光电缆敷设施工工艺和方法1、技术要求（1）管道光缆敷设的技术要求1）按设计核对光缆占用的管孔位置，所用管孔必须清刷干净。

2）光缆一次牵引长度不宜大于1000m，超长时应采取盘“8”字分段牵引或中间辅助牵引。

3）光缆布放后应紧靠人（手）孔壁，并留适当余量避免光缆绷得太紧（一般预留0.5m～1.0m），逐个人（手）孔将光缆放置在规定的托板上。

4）人（手）孔的光缆可采用纵剖塑料波纹管保护，并用胶带缠扎牢固，缠孔间距300mm，并用扎带绑扎在电缆托板上。

5）光缆与子管端口采用PVC胶带缠绕密封，备用子管端口安装塑料塞子。

6）光缆在人（手）孔应安装标识牌。

7）塑料子管在管道中间不得有接头，在人（手）孔各伸出100mm～150mm。

8）接头处增设标石（一般适用于郊外管道光缆）。

9）管道光缆敷设方式：①硅管管道宜采用气吹法进行敷设，盘长不宜超过2000m；②混凝土管道或双壁波纹管管道内穿塑料子管的管道光缆，应采用人工方式敷设。

要求人（手）孔间距不应大于150m。

（2）管道电缆敷设的技术要求1）敷设电缆前要准备标识牌，标明电缆的编号、型号、规格、图位号、起始地点。

2）放线前对管路进行检查，穿线前应进行管路清扫、打磨管口。

清除管内杂物及积水，有条件时应使用0.25Mpa压缩空气吹入滑石粉风保证穿线质量。

所有金属线槽盖板、护边均应打磨，不留毛刺，以免划伤电缆。

3）在管内穿线时，要避免电缆受到过度拉引，每米的拉力不能超过7kg以便保护线对绞距。

4）电缆敷设完毕后，两端必须留有足够的长度，各拐弯处、直线段应整理到位。

5）线槽内线缆布放完毕后应盖好槽盖，满足防火、防潮、防鼠害之要求。

2、工艺流程▲管道光电缆施工流程图3、施工方法（1）施工准备1）首先应对施工人员进行安全培训和技术交底，同时讲解敷缆方法要领等内容，确保施工人员服从指挥。

安全培训完毕要进行必要的安全考试，合格后才能上岗作业。

2）为了确保光电缆敷设质量和施工安全，施工前必须严密组织，配备专人指挥，备有良好的联络手段，严禁在无联络工具的情况下敷设光电缆。

高速铁路四电系统集成通信信号工程重点工程施工方法1.1 通信系统重点难点工程的施工方法及措施根据本工程的情况，在通信工程中，光缆接续质量的好坏，直接影响传输信号的质量，列为重点难点工程。

光缆接续施工在光传输系统中是至关重要的环节，选用先进的熔接机、光时域反射仪(OTDR)双向监测接续。

杜绝在雨天、大雾天及仪器仪表临界环境进行接续作业，接续时做好防尘工作，避免因灰尘、沙粒影响接续施工及接续的质量。

依据光缆接头盒安装说明书及技术交底书安装骨架(收容盘)。

为防止感应电压的累积，光缆的铠装层、金属护套和加强芯在接头处断开并且不接地。

调整好工作台固定支架上光缆的距离，使两侧光缆基本平直对应。

将光纤熔接机及接续专用工具，擦洗干净放置在操作台上。

光纤接续采用熔接法，先按顺序在每根光纤上用编码纸编上号，再在一侧光纤穿入光纤热熔加强芯。

光纤接续完毕后对接头点进行检查，出现接头点有焊纹、接点成球状、接头变细、变粗、轴向偏差、气泡等现象必须重新接续。

光缆接续施工测试，采用“终端光纤环接，测试点随接续点移动的双向监测法”，用光时域反射仪(OTDR)实时监视接续质量。

具体施工方法如下：在测试端将光时域反射仪(OTDR)通过尾纤用V型槽或耦合管连接被测光纤，将被测光纤A通过尾纤接入OTDR的光发送输出端。

根据被测光缆接续处距OTDR的距离，在OTDR上设置好起始位置、测试距离、折射率等参数，启动发送光脉冲。

OTDR的荧光屏上即可显示出被测光纤的背向散射曲线，然后把被测接头处的曲线移至荧光屏的中间，通过放大曲线，在接续处左右两边各设置两个标记，使该两标记逼近背向散射曲线，将中心标记设在接续点下降沿的起始位置，此时OTDR即可计算出接头点的接续损耗值。

将环回的光纤B接至OTDR,用同样的方法测出光纤接续处的接续损耗。

光纤测试合格后，立即用热熔加强芯加强保护，确保收缩均匀，无气泡。

每接完一根光纤，把余长盘留在收容盘内，光纤接头（加强管）放在收容盘两侧固定槽内。

高速铁路通信系统光电缆线路施工方法1.1.1.1施工流程光电缆线路施工流程见下图。

光电缆线路施工流程图1.1.1.2施工方法（1）施工准备1）熟悉光缆径路图纸和网图，明确所有光缆的工程量范围，区间光缆的直通、分歧和车站引入情况，明确光缆的终端位置、终端设备种类等情况。

2）各种类型的光缆已到施工现场（临时屯放点）。

3）根据施工图要求，对光缆径路进行复测，并实地确定：光缆在通信电缆槽的具体位置，进站引入通道（电缆井至机房）是否具备条件；车站光缆在管道中的具体孔位，进房引入通道是否具备条件。

4）准备好施工所需的施工机具、仪表。

5）准备好施工所需的各类光缆和其它辅料。

6）制定行之有效的安全措施，强化教育。

接续人员持证上岗（2）光缆单盘测试1）光缆开盘检验根据到货清单，核对到货光缆的盘号、型号、规格、盘长、端别、数量，外观包装有无破损，缆线有无损坏、压扁等情况并详细记录。

收集好光缆出厂记录和合格证，工程竣工后作移交归档。

根据光缆出厂记录并对照光缆实物，检查光缆程式、光纤、金属缆芯、绝缘介质、加强芯、屏蔽层、色普标识及其它机械物理特性是否满足合同要求。

若有偏差，跟供货商取得联系，寻求解决办法。

2）光缆单盘测试单盘光缆测试率为100%（全测）。

用光时域反射仪（简称OTDR）对光缆进行测试。

光缆单盘每千米衰耗满足招标要求，若有不合格情况，通知厂家立即处理。

根据测试值，做好光缆单盘测试记录。

（3）光缆配盘根据不同区间的不同长度，对光缆进行定位、配盘。

在缆盘上标明敷设区间、敷设方向（上行侧或下行侧）；在单盘测试记录上写明敷设区间、敷设方向（上行侧或下行侧）。

（4）光缆敷设长途通信光缆敷设于路基两侧预留的电缆槽内，站场光电缆敷设于管道或槽道内，光电缆过轨采用预埋好的钢管进行防护。

光缆敷设可采用人工和机械牵引两种方法，在尚未铺轨的施工区段可采用机械牵引方法敷设。

D区间光缆人工敷设认真核对光缆盘号，按配盘表编号，从区间端头开始敷设。

高铁通信工程综合布线施工方法及工艺1、施工工艺流程图综合布线施工流程见下图：2、施工准备材料要求对绞电缆和光缆型号规格、程式、形式应符合设计的规定和购销合同的规定。

电缆所附标志、标签内容应齐全、清晰。

电缆外护套须完整无损，电缆应附有出厂质量检验合格证，并应附有本批量电缆的性能检验报告（注：电缆标志内容：在电缆的护套上约以lm的间隔标明生产厂厂名或代号及电缆型号规格，必要时还标明生产年份。

标签内容：电缆型号规格，生产厂厂名或专用标志，制造年份、电缆长度）；钢管（或电线管）型号规格，应符合设计要求，壁厚均匀，焊缝均匀，无劈裂，砂眼，棱刺和凹扁现象。

除镀锌管外其它管材需预先除锈刷防腐漆（现浇混凝土内敷钢管，可不刷防腐漆，但应除锈）。

镀锌管或刷过防腐漆的钢管外表完整无剥落现象，并有产品合格证；管道采用水泥管块时，应符合信息部部《通信管道工程施工及验收技术规范》（GB50374一2006）中相关规定；金属线槽及其附件：应采用经过镀锌处理的定型产品。

其型号规格应符合设计要求。

线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象，并应有产品合格证；各种镀锌铁件表面处理和镀层应均匀完整，表面光洁，无脱落、气泡等缺陷；接插件：各类跳线、接线排、信息插座、光纤插座等型号规格，数量应符合设计要求，其发射、接收标志明显，并应有产品合格证；配线设备，电缆交接设备的型号规格应符合设计要求，光电缆交接设备的编排及标志名称应与设计相符。

各类标志名称统一，标志位置正确、清晰。

并应有产品合格证及相关技术文件资料；电缆桥架、金属桥架的型号规格、数量应符合设计要求，金属桥架镀锌层不应有脱落损坏现象，桥架应平整、光滑、无棱刺，无扭曲、翘边、铁损变形现象，并应有产品合格证；各种模块设备型号规格、数量应符合设计要求，并应有产品合格证；交接箱、暗线箱型号规格、数量应符合设计要求，并应有产品合格证；塑料线槽及其附件型号规格应符合设计要求，并选用相应的定型产品。

高铁通信工程综合布线施工方法及工艺1、施工工艺流程图综合布线施工流程见下图：2、施工准备材料要求对绞电缆和光缆型号规格、程式、形式应符合设计的规定和购销合同的规定。

电缆所附标志、标签内容应齐全、清晰。

电缆外护套须完整无损，电缆应附有出厂质量检验合格证，并应附有本批量电缆的性能检验报告（注：电缆标志内容：在电缆的护套上约以lm的间隔标明生产厂厂名或代号及电缆型号规格，必要时还标明生产年份。

标签内容：电缆型号规格，生产厂厂名或专用标志，制造年份、电缆长度）；钢管（或电线管）型号规格，应符合设计要求，壁厚均匀，焊缝均匀，无劈裂，砂眼，棱刺和凹扁现象。

除镀锌管外其它管材需预先除锈刷防腐漆（现浇混凝土内敷钢管，可不刷防腐漆，但应除锈）。

镀锌管或刷过防腐漆的钢管外表完整无剥落现象，并有产品合格证；管道采用水泥管块时，应符合信息部部《通信管道工程施工及验收技术规范》（GB50374一2006）中相关规定；金属线槽及其附件：应采用经过镀锌处理的定型产品。

其型号规格应符合设计要求。

线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象，并应有产品合格证；各种镀锌铁件表面处理和镀层应均匀完整，表面光洁，无脱落、气泡等缺陷；接插件：各类跳线、接线排、信息插座、光纤插座等型号规格，数量应符合设计要求，其发射、接收标志明显，并应有产品合格证；配线设备，电缆交接设备的型号规格应符合设计要求，光电缆交接设备的编排及标志名称应与设计相符。

各类标志名称统一，标志位置正确、清晰。

并应有产品合格证及相关技术文件资料；电缆桥架、金属桥架的型号规格、数量应符合设计要求，金属桥架镀锌层不应有脱落损坏现象，桥架应平整、光滑、无棱刺，无扭曲、翘边、铁损变形现象，并应有产品合格证；各种模块设备型号规格、数量应符合设计要求，并应有产品合格证；交接箱、暗线箱型号规格、数量应符合设计要求，并应有产品合格证；塑料线槽及其附件型号规格应符合设计要求，并选用相应的定型产品。

光缆线路工程施工规范一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距离，一些特路和铁路等可根据实际地形选用杆高，杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准，架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表：于17.5条）。

当线路路由受地形或其它障碍物的原因杆档距离在120米以上，按长杆档考虑装置辅助吊线，应选用9米以上的电杆；当杆挡距离小于120米以下时，应考虑选用8米以上的电杆；4、角杆应在线路转角点内移10-15cm，因地形限制装设撑杆的角杆可不内移，吊线收紧后，角杆应向拉线方向倾斜半个杆梢左右；终端杆竖立后应向拉线侧倾斜10-20cm；5、直线杆路的电杆位置应在线路路由中心线上，电杆中心线在路由中心线的左右偏差应不大5cm，电杆本身应上下垂直，不允许有眉毛或“∽”弯；6、电杆埋深必须符合下表要求：9、电杆杆号必须面朝公路，并按照光缆线路A端到B端的方向递增编号，字体为白底黑色宋体，最下面字体距地面2.5米。

具体要求及杆号模板如下：二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm；终端拉线与吊线共用一个抱箍，距杆梢50cm，特殊情况下不能小于25cm。

2、杆上需装设两条吊线时，终端杆两个拉线抱箍间距为40cm；3、双方拉线抱箍应装在吊线下面10cm；四方拉线顺拉抱箍应装在吊线下面10cm，侧拉线抱箍应装在四方拉顺拉线下面10cm；4、拉线上把采用卡固法，使用三个U形卡子(即钢丝扣)各间距为100mm，再隔150mm 采用3.0铁线另缠封尾5圈，具体做法详见下图：5、拉线中把采用另缠法，封尾可使用3.0铁线另缠封尾5圈，具体规格及做法详见下表图（单位：mm）、一般情况下制作拉线材料选用镀锌钢绞线，角杆拉线和终端拉线均采用比吊线7、当转角杆的角深大于15m时，应装设两条终端拉线；当转角杆的角深大于15m 时装设两条拉线，每条拉线分别装在对应的线条张力方向的反侧，两条拉线出土点应相互内移30cm-45cm之间；8、一般情况下，在直线段内每隔8根电杆设一处双方拉，每隔16根电杆设一处四方拉；9、地锚钢柄出土长度为300mm，允许偏差50mm，拉线地锚的实际出土点与规定出土点之间的偏移不大于50 mm，地锚的出土斜槽应与拉线上把成直线；10、拉线地锚应按要求埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直，出土点与地面倾斜呈45度。

铁路通信直埋光电缆敷设工艺要求及施工方法1、技术要求（1）长途通信电缆敷设技术要求1）电缆埋深及防护应符合设计及施工技术规程的相关规定。

2）电缆保护管煨弯半径不应小于外径的6倍。

3）穿越铁路电缆保护管的长度，应大于轨道两侧枕头以外0.3m；穿越公路的电缆保护管长度，应大于公路面以外0.2m。

4）电缆敷设“A”、“B”端朝向应符合设计规定，设计未规定的情况下，按照“A”端朝向上行方向、“B”端朝向下行方向敷设。

5）电缆敷设后的余留量：电缆接续后余留0.8～1.5m；通信站引入口处余留3～5m；穿越30m以上河流时，两岸各余留1～5m；200m及以上大桥两端和250～500m的隧道两端，各余留1～3m；带伸缩缝的钢结构桥梁敷设电缆时，每个伸缩缝余留不应小于0.5m，通过500m以上隧道时，应在一侧大避车洞内适当余留。

在有塌方、滑坡、穿越铁路及有其他规划地段，应适当余留。

带伸缩缝的钢结构桥梁敷缆时，除必要的余留外，还应做蛇形敷设或其他特殊处理。

电缆余留的方法，如下图所示：▲电缆余留弯曲线单位：mm注：R为电缆最小弯曲半径，r为根据电缆须余留长度确定的弯曲半径。

6）电缆敷设时的弯曲半径：铝护套电缆不应小于电缆外径的15倍，困难地段为20倍；铅护套电缆不应小于电缆外径的7.5倍。

7）电缆标桩、警示牌、地线等设施的埋设，应符合设计要求及有关规定。

（2）地区（站场）通信电缆敷设技术要求1）电缆埋深及防护应符合设计及施工技术规程的相关规定。

2）用电缆槽防护敷设电缆时，埋设深度为：在站场股道附近或铁路路肩上，槽盖板顶面距离路基面不应小于0.2m；在石渣和砂子填平的股道间，槽盖板面至轨枕底面不应小于0.55m，盖板顶面在路基面下的覆盖厚度不应小于0.2m。

3）敷设电缆时，铅护套电缆弯曲半径不得小于电缆外径的7.5倍，铝护套电缆不得小于电缆外径的15倍。

4）电缆余留：接头处余留1m，进通信站、电话所信号楼余留1m，分线设备和端子盒引入处余留1.5m。

铁路轨道光缆施工方案1. 背景介绍随着信息通信技术的迅速发展，铁路轨道光缆的安装已成为现代铁路建设中的重要环节。

铁路轨道光缆施工方案是确保铁路通信网络的可靠性和稳定性的关键步骤。

2. 施工目标铁路轨道光缆施工方案的主要目标是：•安全施工：确保施工过程中没有人员伤亡和财产损失。

•高质量施工：保证光缆的稳定性和可靠性。

•提高通信网络的性能：确保铁路通信网络的稳定运行。

3. 施工准备工作在开始施工之前，需要进行以下准备工作：3.1 施工方案设计根据铁路轨道的具体情况和光缆的需求，设计合理的施工方案。

考虑以下因素：•光缆路径的选择：选择合适的路径以降低光缆的损耗和维护成本。

•光缆保护措施：为光缆提供适当的保护，以防止意外破坏。

•潜力电缆的布置：将潜力电缆与光缆同时布置，提供应急通信支持。

•站点选择：选择合适的站点以便将光缆与设备连接。

3.2 材料准备准备所需的施工材料，包括：•光缆：根据铁路通信网络的需求，选择适当的光缆类型。

•光缆护套材料：保护光缆免受外界环境的影响。

•路基材料：用于埋设光缆的路基材料。

•电缆夹具和固定物：用于固定光缆在铁路轨道上。

3.3 设备检查和维护检查和维护施工所需的设备，确保其正常工作。

这些设备可能包括无损检测设备、电缆敷设机器和固定工具等。

4. 施工步骤根据施工方案，按照以下步骤进行铁路轨道光缆的施工：4.1 线路勘探在施工之前，进行线路勘探，确定光缆路径并标记出铁路轨道上的固定点和支架位置。

4.2 路基准备准备好埋设光缆的路基，包括清理道路、填筑土方和修复铁路轨道。

4.3 光缆敷设使用适当的工具和设备将光缆敷设在路基上，并按照设计方案进行固定。

4.4 光缆连接和测试根据站点的需求，连接光缆与设备，并进行光缆的测试和调试，确保信号传输的稳定性和质量。

4.5 光缆保护在光缆敷设完毕后，进行光缆的保护工作，包括光缆的护套施工和安装防护设备。

5. 安全注意事项在铁路轨道光缆施工中，需要注意以下安全事项：•确保施工人员穿着安全装备，包括安全帽、安全鞋和手套等。

高速铁路四电系统集成通信信号工程通信系统施工方法一、前期准备工作1.确定施工队伍和人员：根据工程规模和要求，组建专业施工队伍，并确定工程现场的负责人和技术人员。

2.建立施工组织管理体系：制定施工计划和施工方案，包括施工工序和时间节点等，明确各项工作的责任和要求。

3.采购和准备施工所需材料和设备：根据工程需求，采购通信信号系统所需的线缆、设备等材料，并组织安装和调试。

二、原始数据采集与处理1.进行线路勘测和安全评估：对施工线路进行勘测，了解地质情况和土地利用状况，同时进行安全评估，确保施工的安全性。

3.处理原始数据：对收集到的设计图纸和相关资料进行整理和处理，确保施工过程中的数据准确性和完整性。

三、施工过程1.基础工程施工：包括通信信号设备和线缆终端设备的安装、接地和接入等工作。

2.线路敷设和连接：根据通信信号系统设计图纸，进行线缆敷设和连接，确保通信系统的正常运行。

3.系统调试和测试：进行通信信号系统的调试和测试工作，包括设备互联和功能检测等，确保系统各部件的协同工作和稳定性。

4.设备安装和维护：对已安装的通信信号设备进行维护和调试，确保其正常运行和稳定性。

5.施工过程监控和管理：通过现场巡视、岗位巡检等方式，对施工过程进行监控和管理，确保施工质量和进度。

6.完工验收和整改不足：根据工程质量验收标准，对已完成的工程进行验收，如发现问题和不足，及时进行整改。

四、项目结束阶段1.归档和记录施工资料：将施工过程中的设计图纸、技术资料和施工记录等进行归档和整理，为后续维护和运营提供依据。

2.完成施工结算和支付：根据工程合同，完成施工结算和支付工程款项，确保施工人员的合理报酬。

3.施工信息反馈和总结：将施工过程中的问题和经验，及时反馈给设计单位、监理单位和运营单位，总结施工经验，为下一次工程积累经验。

高速铁路四电系统集成通信信号工程通信系统施工方法，需要有完善的组织管理体系和专业技术人员支持。

通过合理的施工流程和严格的质量控制，可以确保通信信号系统在施工阶段的正常运行和稳定性。

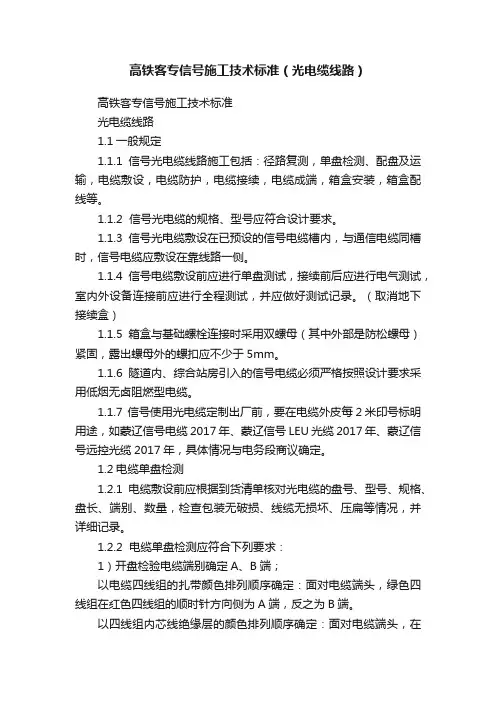

高铁客专信号施工技术标准（光电缆线路）高铁客专信号施工技术标准光电缆线路1.1一般规定1.1.1 信号光电缆线路施工包括：径路复测，单盘检测、配盘及运输，电缆敷设，电缆防护，电缆接续，电缆成端，箱盒安装，箱盒配线等。

1.1.2 信号光电缆的规格、型号应符合设计要求。

1.1.3 信号光电缆敷设在已预设的信号电缆槽内，与通信电缆同槽时，信号电缆应敷设在靠线路一侧。

1.1.4 信号电缆敷设前应进行单盘测试，接续前后应进行电气测试，室内外设备连接前应进行全程测试，并应做好测试记录。

（取消地下接续盒）1.1.5 箱盒与基础螺栓连接时采用双螺母（其中外部是防松螺母）紧固，露出螺母外的螺扣应不少于5mm。

1.1.6 隧道内、综合站房引入的信号电缆必须严格按照设计要求采用低烟无卤阻燃型电缆。

1.1.7 信号使用光电缆定制出厂前，要在电缆外皮每2米印号标明用途，如蒙辽信号电缆2017年、蒙辽信号LEU光缆2017年、蒙辽信号远控光缆2017年，具体情况与电务段商议确定。

1.2电缆单盘检测1.2.1 电缆敷设前应根据到货清单核对光电缆的盘号、型号、规格、盘长、端别、数量，检查包装无破损、线缆无损坏、压扁等情况，并详细记录。

1.2.2 电缆单盘检测应符合下列要求：1）开盘检验电缆端别确定A、B端；以电缆四线组的扎带颜色排列顺序确定：面对电缆端头，绿色四线组在红色四线组的顺时针方向侧为A端，反之为B端。

以四线组内芯线绝缘层的颜色排列顺序确定：面对电缆端头，在一个四线组内绿色单芯线在红色单芯线的顺时针方向侧为A端，反之为B端。

电缆端别确定后应在电缆盘上注明“外A”或“外B”字样。

2）对号检查所有芯线有无断线、混线等障碍；3）测试信号电缆电气性能应符合《高速铁路信号工程施工技术规程》Q/CR9607-2015要求；4）电缆单盘测试完成后，应对测试后的电缆端头进行密封处理。

1.3电缆敷设1.3.1电缆敷设前应严格按程序对土建等相关工程施工的接口作业面验收交接。

铁路通信工程的施工技术要点及质量控制措施铁路通信工程是铁路运输系统中的重要组成部分，它对于保障铁路的安全运行、提高运输效率以及提升服务质量都具有至关重要的作用。

随着铁路运输的不断发展和技术的不断进步，铁路通信工程的施工技术和质量控制也面临着更高的要求。

一、铁路通信工程施工技术要点（一）光电缆线路施工技术要点光电缆是铁路通信系统中传输信息的重要载体。

在施工前，需要进行详细的现场勘查，确定光电缆的铺设路径，并避开可能存在的干扰源和障碍物。

1、线缆敷设施工时要注意线缆的弯曲半径，避免过度弯曲导致线缆损伤。

同时，要确保线缆的敷设深度符合设计要求，以防止受到外界的机械损伤和环境影响。

2、接续与成端光电缆的接续和成端是保证通信质量的关键环节。

接续时要保证接头的清洁，采用高精度的接续工具，确保接续损耗在允许范围内。

成端时要做好密封和防潮处理，防止水汽进入影响通信性能。

（二）通信设备安装施工技术要点1、基站设备安装基站设备的安装位置要符合设计要求，确保信号覆盖范围和传输质量。

安装过程中要注意设备的固定牢固，避免在运行过程中发生松动。

2、传输设备安装传输设备的安装要严格按照设备说明书和施工规范进行，保证设备的接地良好，以防止电磁干扰和雷电影响。

（三）铁塔施工技术要点铁塔是铁路通信系统中用于支撑天线的重要结构。

1、基础施工铁塔基础的施工质量直接关系到铁塔的稳定性。

在施工过程中，要确保基础的尺寸、强度和地脚螺栓的位置符合设计要求。

2、塔身安装塔身安装时要采用正确的安装方法和工具，保证塔身的垂直度和各节之间的连接牢固。

同时，要注意施工安全，做好防护措施。

（四）无线通信施工技术要点1、天线安装天线的安装位置和方向要精确调整，以实现最佳的信号覆盖和接收效果。

安装过程中要注意天线的防护，避免受到外界的损坏。

2、频率规划合理的频率规划是保证无线通信系统正常运行的关键。

要根据铁路沿线的电磁环境和通信需求，制定科学的频率分配方案。

高铁双向光电缆自动敷设作业车光电缆敷设施工工法高铁双向光电缆自动敷设作业车光电缆敷设施工工法一、前言随着高铁建设的快速发展，高铁光电缆的敷设施工工法也越发重要。

为了提高高铁光电缆敷设的效率和质量，现在使用了一种双向光电缆自动敷设作业车的工法。

本篇文章将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点该工法采用双向光电缆自动敷设作业车进行施工，具有以下几个特点：1. 高效率：作业车采用自动化控制系统，能够快速敷设光电缆，大大提高了施工效率。

2. 双向敷设：作业车可以同时敷设两根光电缆，实现双向敷设，可以减少工程时间和人力成本。

3. 自动化控制：作业车装备有先进的自动化控制系统，能够实现精准调节和自动控制，提高施工质量和减少施工风险。

三、适应范围该工法适用于高铁光电缆的敷设工程，能够在各种地形和环境条件下进行施工。

无论是平地还是山区，无论是城市还是乡镇，该工法都能够胜任，适应范围非常广泛。

四、工艺原理该工法的工艺原理是通过作业车实现光电缆的自动敷设。

具体来说，工艺原理主要包括施工工法与实际工程之间的联系和采取的技术措施。

其中，施工工法与实际工程之间的联系是指根据工程要求和施工条件来选择合适的作业车类型和设置工艺参数。

而采取的技术措施包括敷设路线选择、光电缆布线方式、作业车的操作方法等。

通过这些技术措施的实施，工艺原理能够保证施工工法的理论依据和实际应用之间的协调一致，提高施工效果和质量。

五、施工工艺该工法的施工工艺主要包括以下几个阶段：准备工作、敷设工作、固定工作和测试验证。

在准备工作阶段，需要对施工区域进行勘测和设计，并准备好所需的光电缆、配件和材料。

在敷设工作阶段，作业车将光电缆自动敷设到规定位置，并根据需要进行连接和调整。

在固定工作阶段，需要将敷设好的光电缆进行固定，以确保其在使用过程中的稳定性。

最后，在测试验证阶段，需要对敷设好的光电缆进行测试和验证，以确保其质量和性能符合要求。

光缆线路工程施工规范一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距离，一些特殊地段可适当调整。

电杆与其它建筑物最小净距要求详见下表：公路和铁路等可根据实际地形选用杆高，杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准，架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表：于17.5条）。

当线路路由受地形或其它障碍物的原因杆档距离在120米以上，按长杆档考虑装置辅助吊线，应选用9米以上的电杆；当杆挡距离小于120米以下时，应考虑选用8米以上的电杆；4、角杆应在线路转角点内移10-15cm，因地形限制装设撑杆的角杆可不内移，吊线收紧后，角杆应向拉线方向倾斜半个杆梢左右；终端杆竖立后应向拉线侧倾斜10-20cm；5、直线杆路的电杆位置应在线路路由中心线上，电杆中心线在路由中心线的左右偏差应不大5cm，电杆本身应上下垂直，不允许有眉毛或“∽”弯；6、电杆埋深必须符合下表要求：9、电杆杆号必须面朝公路，并按照光缆线路A端到B端的方向递增编号，字体为白底黑色宋体，最下面字体距地面2.5米。

具体要求及杆号模板如下：二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm；终端拉线与吊线共用一个抱箍，距杆梢50cm，特殊情况下不能小于25cm。

2、杆上需装设两条吊线时，终端杆两个拉线抱箍间距为40cm；3、双方拉线抱箍应装在吊线下面10cm；四方拉线顺拉抱箍应装在吊线下面10cm，侧拉线抱箍应装在四方拉顺拉线下面10cm；4、拉线上把采用卡固法，使用三个U形卡子(即钢丝扣)各间距为100mm，再隔150mm采用3.0铁线另缠封尾5圈，具体做法详见下图：5、拉线中把采用另缠法，封尾可使用3.0铁线另缠封尾5圈，具体规格及做法详见下表图（单位：mm）、一般情况下制作拉线材料选用镀锌钢绞线，角杆拉线和终端拉线均采用比吊线7、当转角杆的角深大于15m时，应装设两条终端拉线；当转角杆的角深大于15m 时装设两条拉线，每条拉线分别装在对应的线条张力方向的反侧，两条拉线出土点应相互内移30cm-45cm之间；8、一般情况下，在直线段内每隔8根电杆设一处双方拉，每隔16根电杆设一处四方拉；9、地锚钢柄出土长度为300mm，允许偏差50mm，拉线地锚的实际出土点与规定出土点之间的偏移不大于50 mm，地锚的出土斜槽应与拉线上把成直线；10、拉线地锚应按要求埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直，出土点与地面倾斜呈45度。

铁路光缆项目施工流程铁路光缆项目是指在铁路线路沿线铺设光缆，用于传输数据和通信信号的工程项目。

铁路光缆项目的施工流程是一个复杂而严谨的过程，需要严格按照规范和标准进行操作。

下面将详细介绍铁路光缆项目的施工流程。

一、前期准备工作。

1. 项目规划，在确定铁路光缆项目的具体位置和范围后，需要进行项目规划，包括确定光缆的走向、铺设方式、接入点等。

2. 设计方案，根据项目规划，制定详细的设计方案，包括光缆的类型、规格、铺设深度、接头盒位置等。

3. 施工方案，制定施工方案，包括施工队伍的组织、施工工艺、施工周期等。

4. 材料采购，根据设计方案，采购所需的光缆、接头盒、保护管等材料。

5. 施工人员培训，对施工人员进行专业培训，使其熟悉光缆施工的操作规程和安全注意事项。

二、施工准备阶段。

1. 现场勘察，对铁路线路进行勘察，确定具体的铺设位置和条件。

2. 施工图纸复核，对设计方案进行复核，确保施工图纸的准确性和完整性。

3. 施工设备检查，检查施工所需的设备和工具，确保其完好无损。

4. 安全防护措施，制定安全防护措施，包括施工现场的围栏、警示标识、安全帽、安全绳等。

5. 施工人员分工，确定施工人员的分工和责任，明确各自的任务和工作内容。

6. 施工材料准备，将采购的光缆、接头盒、保护管等材料运至施工现场，做好材料的清点和验收工作。

三、施工实施阶段。

1. 清理施工现场，对施工现场进行清理，确保施工环境整洁和安全。

2. 光缆铺设，根据设计方案，对光缆进行铺设，包括挖掘沟槽、敷设保护管、放置光缆等。

3. 接头盒安装，在光缆铺设的适当位置安装接头盒，对光缆进行接头和连接。

4. 光缆测试，对铺设完成的光缆进行测试，确保其传输性能和连接质量。

5. 施工记录，对施工过程进行详细记录，包括施工时间、施工人员、施工材料等。

6. 安全检查，定期进行安全检查，确保施工现场的安全和秩序。

四、施工验收阶段。

1. 施工质量检查，对铺设完成的光缆进行质量检查，确保其符合设计要求和标准。

高铁通信工程线缆与防护施工方法及工艺1、施工工艺流程图2、施工方法（1）现场复测施工安装前，对车站配线间、设备间、工作区的建筑和环境条件进行检查，包括温度、湿度、供电，房屋预埋地槽、暗管、孔洞和竖井的位置、数量、尺寸等，均满足设计要求，对交接间、设备间的接地系统进行检查，必要时对接地电阻值进行复测，其测试结果符合设计要求；在与外部通信网连接时，符合相应的接入要求。

（2）设备安装1）设备(包括机柜、机架、配线部件、信息插座模块、电缆桥架、线槽等)到达施工现场，认真核对名称、规格和数量，检查设备外观质量和外包装，核对零配件数量和其他随机附件。

2）机柜、机架的安装符合下列要求：①机柜、机架安装位置符合设计要求；机柜、机架排列整齐，垂直偏差不大于3mm；②机柜、机架上的各种零件无脱落或损坏，漆饰完好，铭牌、标记清楚准确；③机柜、机架、配线设备箱体、电缆桥架及线槽等设备的安装牢固，如有抗震要求，按抗震设计进行加固。

3）各类配线部件安装完整、就位，标志齐全；安装螺丝紧固，各部件的面板保持在一个平面上。

4）信息插座模块安装符合下列要求：①信息插座、多用户信息插座、集合点配线模块安装位置和高度符合设计要求。

②信息插座安装在活动地板内或地面上时，固定在接线盒内；接线盒盖可开启，并具有防水、防尘、抗压功能；接线盒盖面与地面平齐。

③信息插座底盒同时安装信息插座和电源插座时，间距及采取的防护措施符合设计要求；④工作区内终接光缆的光纤连接器及适配器的安装底盒具有足够的空问，符合设计要求。

5）电缆桥架及线槽的安装符合下列要求：①电缆桥架及线槽位置符合施工设计图的要求，其位置偏差不大于50mm；水平度每米偏差不大于2 mm；垂直偏差不大于3 mm。

走线架固定牢固。

②吊架和支架安装保持垂直，整齐牢固。

6）安装机架、机柜、配线设备屏蔽层及金属管、线槽、缆线桥架使用的接地体符合设计要求，就近接地，并保持良好的电气连接。

（3）综合布线缆线敷设1）综合布线系统主干布线子系统采用架空、管道、直埋方式敷设光电缆时，采用光电缆线路的施工方法。

高铁光缆施工方案一、施工前准备施工前应对高铁线路进行详细的勘察，了解线路走向、地形地貌、交通状况等信息。

根据勘察结果，确定光缆施工的起点和终点，以及沿途的中继站点。

制定施工计划，明确施工任务、工期、人员配置、施工机械及材料需求等。

组织施工人员进行技术培训，确保他们熟悉施工流程、掌握操作技能。

二、光缆选型与采购根据高铁线路的特点，选择适用于高铁环境的光缆型号，确保光缆具备优良的抗拉伸、抗侧压、抗弯曲性能。

考虑光缆的传输距离、带宽需求、衰减等因素，选择合适的光纤类型和芯数。

在正规渠道采购光缆，确保产品质量符合国家标准，并具有相应的质量认证证书。

三、施工路线规划根据高铁线路的走向和地形地貌，规划光缆的铺设路线，尽量减少弯曲和交叉。

避开高铁线路的敏感区域，如桥梁、隧道、铁路交叉口等，确保光缆施工安全。

规划好中继站点的位置，确保光缆信号的传输质量和稳定性。

四、光缆铺设方法采用机械铺设或人工牵引的方式进行光缆铺设，确保光缆铺设平整、无扭曲。

在铺设过程中，应注意保护光缆外皮，避免划伤或损坏。

在特殊地段，如桥梁、隧道等，应采用特殊铺设方法，确保光缆的安全性和稳定性。

五、光缆连接与测试采用专用连接器进行光缆连接，确保连接质量可靠。

连接完成后，进行光信号测试，确保光信号的传输质量达到设计要求。

对光缆进行衰减、反射等性能测试，确保光缆性能符合设计要求。

六、安全防护措施在施工过程中，应设置警示标志，确保施工人员和过往车辆的安全。

定期对施工现场进行安全检查，及时消除安全隐患。

在极端天气或恶劣环境下，应暂停施工，确保人员和设备的安全。

七、质量控制与验收建立完善的质量管理体系，对施工过程进行全程监控，确保施工质量符合设计要求。

对施工过程中的关键环节进行质量检查，如光缆铺设、连接等。

施工完成后，进行整体验收，确保光缆施工质量符合设计要求。

八、施工后期维护定期对光缆进行巡检，检查光缆外皮是否完好、连接是否紧固等。

发现光缆故障时，应及时进行故障定位和修复，确保光缆的正常运行。

铁路通信槽道光缆敷设施工工艺和方法1、技术要求（1）掀开槽道盖板之前，应先清除盖板上方的土层等杂物，防止杂物掉入槽道内。

（2）槽道盖板掀起后，应堆放整齐、稳固，不得侵入铁路接近限界影响行车安全。

（3）光电缆敷设“A”、“B”端朝向应符合设计规定，设计未规定的情况下，按照“A”端朝向上行方向，“B”端朝向下行方向。

（4）电缆敷设时的弯曲半径：铝护套电缆应不小于电缆外径的15倍，困难地段应不小于电缆外径的10倍；铅护套电缆不应小于电缆外径的7.5倍。

光缆敷设时的弯曲半径不应小于光缆外径的20倍。

（5）槽道中敷设光电缆前，应对槽道进行清理，保证槽道洁净。

（6）光电缆占用的槽道和位置应符合设计要求；槽道内光电缆摆放顺直自然。

（7）施工中光缆外护层（套）不得有破损，接头处密封良好。

（8）敷设完毕及时按原样恢复槽道盖板。

（9）既有槽道中敷设光电缆前，应对槽道进行勘查，当有破损时，在确保既有光电缆安全的前提下，进行修复处理；清除盖板上方的土层或碎石，防止杂物掉入槽内，敷设后及时按原样恢复槽道盖板。

2、工艺流程▲槽道光电缆敷设流程图3、施工方法（1）施工准备1）首先应对施工人员进行安全培训和技术交底，同时讲解敷缆方法要领等内容，确保施工人员服从指挥。

安全培训完毕要进行必要的安全考试，合格后才能上岗作业。

2）施工方案经审批，相关技术资料齐全，敷设的光电缆必须符合国家现行的技术标准，施工机具及材料应准备齐全，敷设前，对光电缆型号，规格和所需长度进行检查。

对光电缆外观进行检查，应无损伤。

3）为了确保光电缆敷设质量和施工安全，施工前必须严密组织，配备专人指挥，备有良好的联络手段，严禁在无联络工具的情况下敷设光电缆。

（2）槽道清理1）敷设前对槽道进行清理，清除盖板上方的土层或碎石，防止杂物掉入槽内。

2）遇到在既有缆槽道内敷设光电缆时，在对已敷设光电缆的既有槽道进行清理或修复时，应确保既有光电缆的安全。

3）依次掀开盖板，并堆放整齐、稳固，并与槽道保持一定的安全距离，不得影响列车运行安全，且不得侵入铁路建筑限界。

通信电（光）缆通道施工方法
通信电（光）缆通道施工方法主要包括以下步骤：
1. 施工前的技术准备：在施工前进行详细的计划，认真分析图纸，核对设计工程的数量，编写施工作业的指导书，了解施工工程并给出调查报告，还要准备充足的施工技术资料以及同类型的工程资料以备参考。

2. 施工前对施工材料的检查：确保光缆的质量和规格符合设计要求，同时对施工所需的设备进行检查，确保其性能完好。

3. 光缆的敷设：根据设计图纸和现场实际情况，确定光缆的敷设路径和方式。

在敷设过程中，需要严格控制光缆的弯曲半径，避免过大的弯曲导致光缆损坏。

同时，要确保光缆的牵引力符合设计要求，避免过度牵引导致光缆损坏或断裂。

4. 光缆的接续与安装：在光缆敷设完成后，需要进行光缆的接续和安装工作。

这包括光缆的切割、熔接、研磨等工序，要确保接续质量良好，符合设计要求。

同时，要做好光缆的标记工作，以便后续维护和管理。

5. 测试与验收：在施工完成后，需要进行测试和验收工作。

这包括光缆的长度、衰减等参数的测试，以及施工质量的验收。

只有当测试和验收合格后，才能正式投入使用。

以上是通信电（光）缆通道施工的主要方法，具体施工过程可能因工程规模、地形条件等因素而有所不同。

在实际施工过程中，应根据具体情况进行相应的调整和处理。
