热压烧结的操作步骤及应用

热压烧结法制造陶瓷技术热压烧结法是一种常用的陶瓷制造技术，通过将陶瓷粉末在高温高压下进行烧结，使其形成致密的结构和良好的力学性能。

本文将详细介绍热压烧结法的原理、工艺流程以及在陶瓷制造中的应用。

一、热压烧结法的原理热压烧结法是利用高温下的扩散作用和陶瓷粉末的塑性变形，使粉末颗粒之间发生结合，形成致密的陶瓷体。

在高温下，粉末颗粒表面的氧化膜被破坏，使颗粒之间发生固相扩散，形成晶界，从而提高陶瓷的致密性和力学性能。

二、热压烧结法的工艺流程1. 原料制备：选择适宜的陶瓷粉末作为原料，进行粉末的筛分和混合，保证原料的均匀性和稳定性。

2. 预成型：将混合好的粉末放入模具中，进行压制，形成所需的初型。

3. 热压烧结：将初型放入高温高压的烧结装置中，进行热压烧结处理。

在此过程中，需要控制好烧结温度、压力和时间，以确保陶瓷体的致密性和力学性能。

4. 后处理：待烧结完成后，还需要进行后处理，如研磨、抛光等工艺，以提高陶瓷的表面光滑度和精度。

三、热压烧结法在陶瓷制造中的应用热压烧结法广泛应用于陶瓷制造的各个领域，如电子陶瓷、结构陶瓷、功能陶瓷等。

1. 电子陶瓷：热压烧结法可以制备出具有良好电气性能的陶瓷材料，用于电子元器件的制造，如电容器、压电器件等。

2. 结构陶瓷：热压烧结法可以制备出高硬度、高强度的陶瓷材料，用于制造刀具、轴承等机械零件，具有良好的耐磨性和耐腐蚀性。

3. 功能陶瓷：热压烧结法可以制备出具有特殊功能的陶瓷材料，如氧化铝陶瓷用于高温热障涂层，氧化锆陶瓷用于人工关节等医疗器械。

四、热压烧结法的优势和不足热压烧结法具有以下优势：1. 可以制备出高密度的陶瓷材料，具有良好的力学性能和耐磨性。

2. 工艺稳定，可重复性好，能够生产大批量的陶瓷制品。

3. 可以制备出复杂形状的陶瓷制品，满足不同应用的需求。

然而，热压烧结法也存在一些不足之处：1. 设备成本较高，需要较大的投资。

2. 对原料的要求较高，需要选择适合的粉末和添加剂。

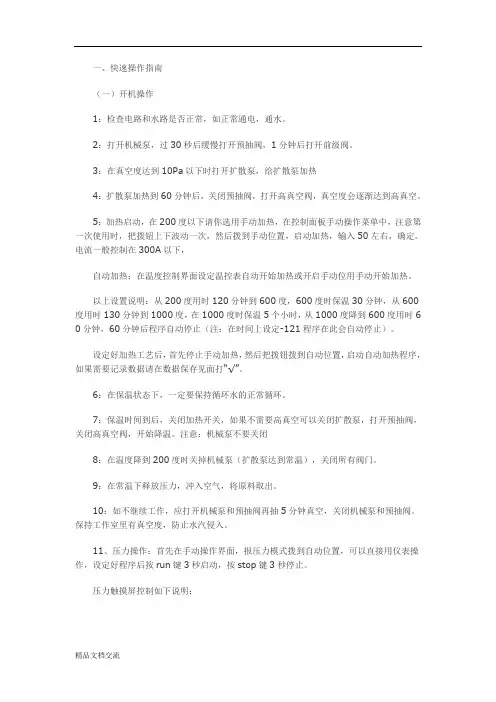

一、快速操作指南（一）开机操作1：检查电路和水路是否正常，如正常通电，通水。

2：打开机械泵，过30秒后缓慢打开预抽阀，1分钟后打开前级阀。

3：在真空度达到10Pa以下时打开扩散泵，给扩散泵加热4：扩散泵加热到60分钟后，关闭预抽阀，打开高真空阀，真空度会逐渐达到高真空。

5：加热启动，在200度以下请你选用手动加热，在控制面板手动操作菜单中，注意第一次使用时，把拨钮上下波动一次，然后拨到手动位置，启动加热，输入50左右，确定。

电流一般控制在300A以下，自动加热：在温度控制界面设定温控表自动开始加热或开启手动位用手动开始加热。

以上设置说明：从200度用时120分钟到600度，600度时保温30分钟，从600度用时130分钟到1000度，在1000度时保温5个小时，从1000度降到600度用时6 0分钟，60分钟后程序自动停止（注：在时间上设定-121程序在此会自动停止）。

设定好加热工艺后，首先停止手动加热，然后把拨钮拨到自动位置，启动自动加热程序，如果需要记录数据请在数据保存见面打“√”。

6：在保温状态下，一定要保持循环水的正常循环。

7：保温时间到后，关闭加热开关，如果不需要高真空可以关闭扩散泵，打开预抽阀，关闭高真空阀，开始降温。

注意：机械泵不要关闭8：在温度降到200度时关掉机械泵（扩散泵达到常温），关闭所有阀门。

9：在常温下释放压力，冲入空气，将原料取出。

10：如不继续工作，应打开机械泵和预抽阀再抽5分钟真空，关闭机械泵和预抽阀。

保持工作室里有真空度，防止水汽侵入。

11、压力操作：首先在手动操作界面，报压力模式拨到自动位置，可以直接用仪表操作，设定好程序后按run键3秒启动，按stop键3秒停止。

压力触摸屏控制如下说明：从0到2MPa用时2分钟，在2MPa上保压2分钟，从2MPa到6.15MPa用时5分钟，保压60分钟后程序自动停止。

（在时间上设定-121程序会自动停止）。

设定完后一定要按“确定”键。

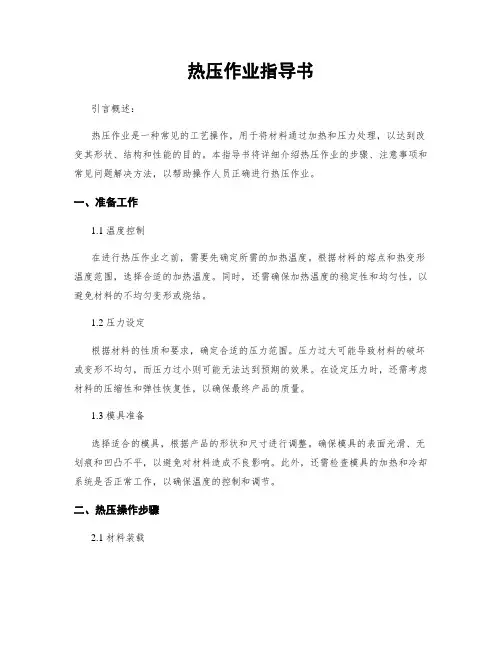

热压作业指导书引言概述：热压作业是一种常见的工艺操作，用于将材料通过加热和压力处理，以达到改变其形状、结构和性能的目的。

本指导书将详细介绍热压作业的步骤、注意事项和常见问题解决方法，以帮助操作人员正确进行热压作业。

一、准备工作1.1 温度控制在进行热压作业之前，需要先确定所需的加热温度。

根据材料的熔点和热变形温度范围，选择合适的加热温度。

同时，还需确保加热温度的稳定性和均匀性，以避免材料的不均匀变形或烧结。

1.2 压力设定根据材料的性质和要求，确定合适的压力范围。

压力过大可能导致材料的破坏或变形不均匀，而压力过小则可能无法达到预期的效果。

在设定压力时，还需考虑材料的压缩性和弹性恢复性，以确保最终产品的质量。

1.3 模具准备选择适合的模具，根据产品的形状和尺寸进行调整。

确保模具的表面光滑、无划痕和凹凸不平，以避免对材料造成不良影响。

此外，还需检查模具的加热和冷却系统是否正常工作，以确保温度的控制和调节。

二、热压操作步骤2.1 材料装载将需要进行热压的材料放置在模具的适当位置，并确保材料的均匀分布。

注意避免杂质和气泡的存在，以免影响最终产品的质量。

2.2 加热和压力施加打开加热系统，将温度逐渐升高至设定值。

同时，逐渐增加压力，直至达到设定的压力范围。

在加热和压力施加过程中，需要注意温度和压力的稳定性，以确保材料的均匀加热和均匀压力分布。

2.3 保持时间和冷却根据材料的性质和要求，确定热压的保持时间。

保持时间过短可能导致材料的未完全熔化或未完全压实，而保持时间过长则可能导致材料的过度烧结或变形。

在保持时间结束后，逐渐降低温度和压力，进行冷却。

冷却过程中，需要控制冷却速率，以避免材料的热应力和开裂。

三、注意事项3.1 安全操作在进行热压作业时，操作人员需要佩戴适当的个人防护装备，如防热手套、防护眼镜等。

同时，需确保操作环境通风良好，避免有害气体的积聚。

3.2 设备维护定期检查和维护热压设备，确保其正常工作。

热压烧结原理热压烧结是一种常见的粉末冶金工艺，广泛应用于陶瓷、金属和塑料等材料的制备过程中。

它通过高温和高压的作用，将粉末颗粒紧密结合，形成致密的块状材料。

本文将介绍热压烧结的原理及其应用。

首先，热压烧结的原理是利用高温和高压使粉末颗粒之间产生扩散和结合。

在热压烧结过程中，首先需要将粉末颗粒在模具中进行成型，然后通过加热和施加压力使其结合成块状材料。

在高温下，粉末颗粒表面会产生液相，使得颗粒之间产生扩散，从而实现颗粒之间的结合。

同时，施加的压力可以使得颗粒之间更加紧密地结合，最终形成致密的块状材料。

其次，热压烧结的原理可以分为两个关键步骤，扩散和结合。

在高温下，粉末颗粒表面会产生液相，使得颗粒之间的扩散更加容易。

扩散过程中，颗粒之间会发生原子间的迁移，从而使得颗粒之间的结合更加牢固。

同时，施加的压力可以使得颗粒之间更加紧密地结合，从而提高材料的密度和强度。

热压烧结具有许多优点，首先是可以制备出高密度、高强度的材料。

由于热压烧结过程中颗粒之间的结合非常牢固，因此制备出的材料具有很高的密度和强度。

其次，热压烧结可以制备出复杂形状的材料。

通过设计不同形状的模具，可以制备出各种复杂形状的材料，满足不同工程需求。

此外，热压烧结还可以实现多种材料的复合制备，例如金属与陶瓷的复合材料，从而拓展了材料的应用领域。

总之，热压烧结是一种重要的粉末冶金工艺，通过高温和高压的作用，实现了粉末颗粒之间的紧密结合，制备出高密度、高强度的材料。

它在陶瓷、金属和塑料等材料的制备过程中具有重要的应用价值，为材料制备领域的发展提供了重要支持。

希望本文对热压烧结原理及其应用有所帮助，谢谢阅读。

快速热压烧结技术
快速热压烧结技术是一种高温压结成型的方法，用于制造金刚石钻头。

其具体过程如下：
1. 将骨架金属和粘结金属都制成粉末，按一定的比例在球磨机中充分混合。

2. 在胎体料的工作层中混入一定浓度的金刚石，分层装入石聚模中。

3. 把钻头钢体置于胎体料上部，然后加温约1000℃，至一定时间后进行加压（10～15兆帕）成型为金刚石钻头。

4. 加温方式有电阻炉、中频感应电炉等方法；加压主要用压机或千斤顶。

这种方法的优点在于：
1. 成型效果好，规格尺寸能满足设计要求。

2. 烧结温度较低，烧结时间短，对金刚石本身质量损害较小。

3. 不需专门保护气体，设备简单。

4. 生产周期短。

然而，快速热压烧结技术也存在一些缺点：
1. 成批生产的连续性差，钻头质量不易保持稳定。

总的来说，快速热压烧结技术具有显著的优势，但仍需改进以提高生产连续性和质量稳定性。

如需了解更多有关快速热压烧结技术的信息，建议咨询材料科学专家或查阅相关文献资料。

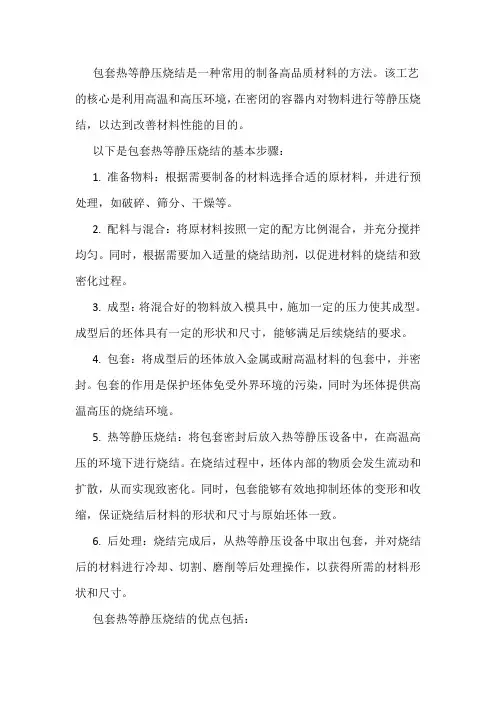

包套热等静压烧结是一种常用的制备高品质材料的方法。

该工艺的核心是利用高温和高压环境，在密闭的容器内对物料进行等静压烧结，以达到改善材料性能的目的。

以下是包套热等静压烧结的基本步骤：
1. 准备物料：根据需要制备的材料选择合适的原材料，并进行预处理，如破碎、筛分、干燥等。

2. 配料与混合：将原材料按照一定的配方比例混合，并充分搅拌均匀。

同时，根据需要加入适量的烧结助剂，以促进材料的烧结和致密化过程。

3. 成型：将混合好的物料放入模具中，施加一定的压力使其成型。

成型后的坯体具有一定的形状和尺寸，能够满足后续烧结的要求。

4. 包套：将成型后的坯体放入金属或耐高温材料的包套中，并密封。

包套的作用是保护坯体免受外界环境的污染，同时为坯体提供高温高压的烧结环境。

5. 热等静压烧结：将包套密封后放入热等静压设备中，在高温高压的环境下进行烧结。

在烧结过程中，坯体内部的物质会发生流动和扩散，从而实现致密化。

同时，包套能够有效地抑制坯体的变形和收缩，保证烧结后材料的形状和尺寸与原始坯体一致。

6. 后处理：烧结完成后，从热等静压设备中取出包套，并对烧结后的材料进行冷却、切割、磨削等后处理操作，以获得所需的材料形状和尺寸。

包套热等静压烧结的优点包括：
1. 可制备高密度、高性能的材料；
2. 可通过调整烧结参数（如温度、压力、时间等）来控制材料的显微结构和性能；
3. 可有效地抑制材料的变形和收缩，保证烧结后材料的形状和尺寸与原始坯体一致；
4. 可实现材料的快速致密化，缩短烧结时间。

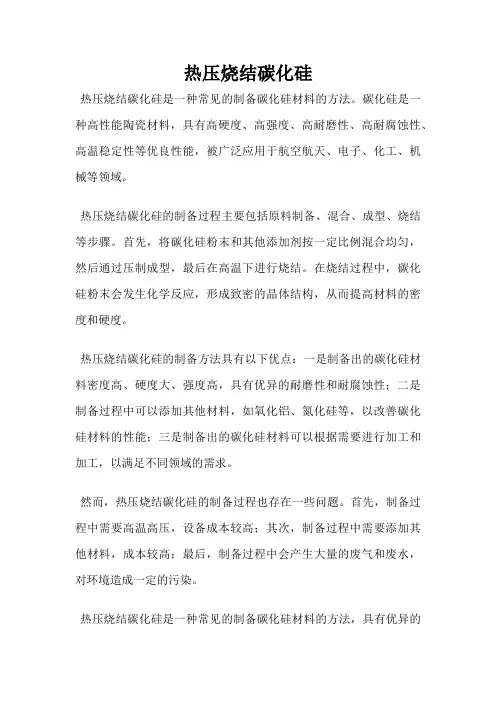

热压烧结碳化硅
热压烧结碳化硅是一种常见的制备碳化硅材料的方法。

碳化硅是一种高性能陶瓷材料，具有高硬度、高强度、高耐磨性、高耐腐蚀性、高温稳定性等优良性能，被广泛应用于航空航天、电子、化工、机械等领域。

热压烧结碳化硅的制备过程主要包括原料制备、混合、成型、烧结等步骤。

首先，将碳化硅粉末和其他添加剂按一定比例混合均匀，然后通过压制成型，最后在高温下进行烧结。

在烧结过程中，碳化硅粉末会发生化学反应，形成致密的晶体结构，从而提高材料的密度和硬度。

热压烧结碳化硅的制备方法具有以下优点：一是制备出的碳化硅材料密度高、硬度大、强度高，具有优异的耐磨性和耐腐蚀性；二是制备过程中可以添加其他材料，如氧化铝、氮化硅等，以改善碳化硅材料的性能；三是制备出的碳化硅材料可以根据需要进行加工和加工，以满足不同领域的需求。

然而，热压烧结碳化硅的制备过程也存在一些问题。

首先，制备过程中需要高温高压，设备成本较高；其次，制备过程中需要添加其他材料，成本较高；最后，制备过程中会产生大量的废气和废水，对环境造成一定的污染。

热压烧结碳化硅是一种常见的制备碳化硅材料的方法，具有优异的
性能和广泛的应用前景。

随着科技的不断发展，热压烧结碳化硅的制备方法也将不断改进和完善，以满足不同领域的需求。

热压烧结法热压烧结法是一种常见的金属加工方法，其主要应用于制造高性能和复杂形状的金属零件。

该方法主要过程包括将金属粉末压缩成零件形状，并在高温高压下进行烧结，以形成密实的结构。

本文将详细介绍热压烧结法的原理、工艺和应用。

一、原理热压烧结法是利用金属粉末的高度可塑性和可压性，将其压缩成所需形状，然后在高温高压下进行烧结成型的工艺方法。

其主要原理如下：1.金属粉末制备：首先选择适合的金属材料，并将其加工成粉末形态。

这些粉末可以根据需要进行混合，并添加一些其他材料，以提高其特定的性能和机械性能。

2.模具设计：根据需要设计模具，并根据所需特定形状的要求加工成相应形状。

3.粉末压缩：将所需的金属粉末注入模具中，并采用适当的压力进行压缩，以形成零件的形状。

4.烧结：将压缩后的零件在高温（通常在金属的熔点以上）和高压（通常为400至2000 Mpa）下进行烧结，以使金属粉末熔化并结合成密实的结构。

5.机械加工：如果需要，可以根据需要进行连续机械加工，以达到所需的形状和表面质量。

二、工艺热压烧结工艺大致可分为以下几个步骤：1.粉末制备：首先需要选定所需的金属材料，并将其加工成细粉末。

2.粉末混合：如果需要，将可以对金属粉末进行混合，以形成更符合要求的材料。

5.后处理：根据需要，在零件表面进行机加工处理，并对其进行必要的热处理或表面处理，以达到所需的性能和质量要求。

三、应用热压烧结法广泛应用于电子、通讯、航天、汽车等领域中制造高性能和复杂形状的金属零件。

其主要应用包括以下领域：1.电子配件：热压烧结法可制造出高质量的金属配件，用于电子设备中的连接器、接插件、外壳等。

2.机械维修：热压烧结法可制造出各种高质量的机械零件和组件，如车轴、机轴、机座等。

3.航空航天：热压烧结法可制造出高性能的航空航天零件，如轴、轴承、齿轮等。

4.汽车零部件：热压烧结法可用于制造汽车零部件，如发动机零件、齿轮、齿轮轴、卡盘、离合器压盘等。

热压烧结应用热压烧结是一种先进的粉末冶金制备技术，广泛应用于金属材料、陶瓷材料、复合材料等领域。

它通过将粉末冶金材料在高温高压条件下进行加热和烧结，使其颗粒之间发生结合，从而得到具有优异性能的成型材料。

以下将从工艺特点、应用领域以及注意事项等方面进行介绍。

首先，热压烧结具有独特的工艺特点。

在热压过程中，粉末冶金材料经历了三个主要阶段：预压、烧结和冷却。

预压阶段通过一定的压力将粉末材料进行初步成型，从而保证材料的均匀性和致密性。

烧结阶段是整个过程的核心，通过高温高压条件下的烧结，材料中的颗粒发生扩散和结合，形成致密的结构。

在冷却阶段，材料逐渐冷却下来，完成其热压烧结过程。

其次，热压烧结在各个领域都有广泛的应用。

在金属材料领域，热压烧结可以制备高强度、高硬度、高耐磨等性能的材料，用于制造汽车发动机零部件、航空航天部件等。

在陶瓷材料领域，热压烧结可以制备高温抗氧化、耐腐蚀等性能的陶瓷材料，用于制造高温炉具、陶瓷刀具等。

在复合材料领域，热压烧结可以制备具有优异力学性能、导电性能、热导性能等综合性能的复合材料，用于制造电子元件、导热器件等。

最后，热压烧结过程需要注意一些事项。

首先，粉末冶金材料应该选择粒度均匀、纯度高的原料粉末，以确保最终制备出的成型材料的质量。

其次，热压烧结温度和压力的选择应根据具体材料的烧结特性进行合理设计，以避免材料的过烧或过压现象。

此外，热压烧结过程中的气氛控制也十分重要，需要采用适当的保护气氛或真空条件，以防止材料的氧化或其他不良反应。

总之，热压烧结作为一种先进的粉末冶金制备技术，在金属材料、陶瓷材料、复合材料领域具有广泛的应用前景。

通过了解其工艺特点、应用领域以及注意事项，我们可以更加全面地了解热压烧结的相关知识，并在实际工作中更好地运用和掌握这一技术，为材料制备和工程应用提供指导和帮助。

热压烧结流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!热压烧结流程及其应用热压烧结是一种高温高压下进行的粉末冶金工艺，广泛应用于陶瓷、金属、非金属等材料的制备。

热压烧结的成形原理及应用1. 热压烧结的定义热压烧结是一种金属加工工艺，通过在高温和高压条件下将粉末材料加热并压制成形，使粉末颗粒之间发生烧结，形成致密的固体材料。

2. 热压烧结的成形原理热压烧结的成形原理主要包括以下几个步骤：1.粉末混合：将各种金属或非金属粉末按特定的配方混合，以获得所需的材料性能。

2.压制成形：将混合的粉末放入热压机的模具中，在一定的温度和压力下进行压制，使粉末颗粒之间产生塑性变形。

3.加热烧结：将压制成形的粉末在热压机中进行加热，使粉末颗粒发生熔融和烧结。

在高温下，粉末颗粒表面熔化形成液相，液相通过表面张力作用，使粉末颗粒间产生扩散并烧结在一起，形成致密的固体材料。

4.冷却处理：烧结后的材料经过冷却处理，使其温度逐渐降低，固化成成品。

3. 热压烧结的应用领域热压烧结具有以下几个主要的应用领域：1.金属粉末冶金：热压烧结是制备金属材料的重要工艺之一，可以制备高性能的金属部件，如汽车零部件、航空航天部件等。

2.陶瓷材料制备：热压烧结被广泛应用于制备陶瓷材料，可以制备高强度、耐磨、耐腐蚀的陶瓷制品，如陶瓷刀具、陶瓷瓦片等。

3.电子材料制备：热压烧结可以制备具有特殊电学性能的电子材料，如电感、电容器、热敏电阻等。

4.复合材料制备：热压烧结被用于制备复合材料，如金属基复合材料、陶瓷基复合材料等，以提高材料的性能和应用范围。

5.粉末冶金工具：热压烧结常用于制备粉末冶金工具，如刀具、钻头等，以提高材料的硬度和耐磨性。

4. 热压烧结的优势和局限性热压烧结具有以下几个优势：•可以制备复杂形状的零件：热压烧结可以利用模具制备各种形状的零件，可以满足各种特殊要求。

•可以制备高性能材料：热压烧结可以使粉末颗粒之间发生扩散和烧结，形成致密的固体材料，提高了材料的密度和性能。

•可以节约材料：热压烧结可以将废料、废渣等杂质重新利用，减少资源的浪费。

然而，热压烧结也存在一些局限性：•生产周期长：热压烧结的制备周期较长，需要经过多道工序，加工周期较长，不适合生产大批量产品。

探秘常压烧结法：让粉末材料焕发新生命常压烧结法是一种全新的材料加工方法，经过多年的研究和实践，已经被广泛应用于航空、航天、军工等领域。

该方法可以将各种粉末材料压缩成高密度的块状物，从而实现材料结构和性能的精确控制和定制。

本文将从原理、工艺、应用等方面介绍常压烧结法，帮助读者深入了解和应用这一先进的材料加工技术。

一、常压烧结法的原理常压烧结法也称为热压烧结法，是将粉末材料在高压和高温的条件下进行压缩和烧结，使其形成致密、高强度的块状材料。

常压烧结法的最大特点是在烧结过程中材料处于常压状态，不需要高压容器，简化了烧结设备的结构，降低了生产成本。

常压烧结法的基本原理包括以下几个方面：1. 粉末合成：通过物理或化学方法制备所需的粉末材料。

2. 粉末混合：将所需的粉末材料按一定比例混合均匀。

3. 压制成型：将混合好的粉末材料在高压下进行压制成形。

4. 烧结固化：将压制成形的材料在高温下进行烧结，使其具有致密度和坚固性。

二、常压烧结工艺的步骤常压烧结工艺具有简单、高效、环保的特点，常用于制备高性能的工程材料和精密器件。

常压烧结工艺的具体步骤如下：1. 合成粉末材料：通过物理、化学等方法制备所需粉末材料。

2. 粉末混合：将所需的粉末材料按照一定比例混合均匀。

3. 加入成型剂：将所需的成型剂按照一定比例加入粉末混合物中，提高其压实性、流动性和加工性能。

4. 压制成形：将混合好的粉末料在高压下进行压制成形，制备出所需要的形状和尺寸。

5. 预烧处理：将压制成形的材料在低温下（一般为500-800℃）进行预烧处理，去除成型剂和氧化表面。

6. 烧结固化：将预烧处理过的材料在高温下（一般为1400-1700℃）进行烧结固化，使其致密化、坚固化，形成高强度的块状材料。

三、常压烧结法的应用常压烧结法是制备高性能工程材料和精密器件的重要方法之一，广泛应用于航空、航天、军工等高科技领域。

常见的应用领域包括：1. 热障涂层材料：采用常压烧结法制备的氧化锆、稳态氧化铝等材料，可以用于航空发动机、火箭发动机等高温部件的热障涂层。

真空热压烧结炉操作流程1)准备“水、电、气”：打开总电源、冷却水电源、电柜内各开关，观察冷却水箱水位，打开冷却水箱开关，点击水泵、压缩机。

电柜开机，登录密码111111。

设备关机时，炉体须真空状态保护。

2)开炉装料：炉内为负压时，松开炉扣，调节上压头顶杆至适当位置，打开放气阀对炉体放气，待到电子示数为零，用液压杆升起炉盖，取出上顶盖与上顶小盖，装填模具与上压头，调节模具内样品位置于加热区中心，盖上上顶盖，保证装填后上压头与上顶盖位置平齐。

注意尽量不要触碰炉内加热丝。

炉盖归位，调节上压头顶杆使得顶杆与上压头对齐，松开液压杆降低炉盖，继续调节上压头顶杆锁紧，再锁紧炉扣。

3)电炉抽真空：点击“工艺控制”、“真空控制”，点击“机械泵”，声音稳定后点击“上蝶阀”，锁紧炉扣，预抽至20Pa 以下。

点击“工艺控制”、“压力控制”、“压头上升”，施加预压力至不再位移，点击“位移清零”。

（接清洗气路）打开“下蝶阀”，锁紧炉扣，真空度到20Pa以下后打开“扩散泵”，预热45min以上，关闭“上蝶阀”，打开“主蝶阀”，直至炉内真空度达到工艺要求。

4)清洗气路：点击“气氛控制”，点击“充气阀”，手动打开充气阀门，真空度到20Pa以下，关闭“充气阀”，然后手动关闭充气阀门。

打开气瓶减压阀，向管道内充气。

重复上述步骤两三次。

5)工艺设置：点击“工艺设置”，点击“配方管理”，设置时间、温度（最高1600℃）、功率上限（最高60%）、压力（最高31T），点击保存，输入工艺名称，下载到PLC，再次输入工艺名称。

弹出是否马上执行，可选“否”。

压力计算公式：使用φ20模具，若需加载x MPa，则压力为πx /100 吨使用φ30模具，若需加载x MPa，则压力为2.25πx /100 吨6)参数设置：点击“参数设定”，工艺总步数（最多36步），存盘时间可调节，其余按钮选择“PLC控温”、“渐变模式”、“手动模式”、“PLC控压”、“渐变模式”。

热压烧结原理
热压烧结是一种常用的粉末冶金工艺，通过高温和高压下将粉末颗粒结合成致
密的块状材料。

本文将介绍热压烧结的原理及其在工业生产中的应用。

热压烧结的原理是利用高温下材料的扩散和形变特性，使粉末颗粒之间发生结合，从而形成致密的块状材料。

在热压烧结过程中，首先需要将粉末颗粒置于模具中，然后施加高温和高压，使粉末颗粒发生塑性变形和扩散，最终形成致密的块状材料。

热压烧结的原理可以通过以下几个步骤来详细解释：
首先，粉末颗粒在高温下会发生表面扩散，当颗粒之间的表面接触面积增大时，会促进颗粒之间的结合。

其次，高温下的材料会发生形变，当粉末颗粒受到高压作用时，会发生塑性变形，使得颗粒之间产生更多的接触点，从而增强颗粒之间的结合力。

最后，通过高温和高压的作用，粉末颗粒之间的结合变得更加牢固，最终形成致密的块状材料。

热压烧结在工业生产中有着广泛的应用，特别是在粉末冶金、陶瓷制品、复合
材料等领域。

在粉末冶金中，热压烧结可以将金属粉末制成高强度、高硬度的零部件，提高材料的密度和机械性能。

在陶瓷制品的生产中，热压烧结可以制备出高密度、高强度的陶瓷制品，提高产品的质量和耐磨性。

在复合材料的制备中，热压烧结可以将不同材料的粉末颗粒结合成复合材料，拓展材料的应用范围和性能。

总之，热压烧结是一种重要的粉末冶金工艺，通过高温和高压下将粉末颗粒结
合成致密的块状材料。

其原理是利用材料在高温下的扩散和形变特性，使粉末颗粒之间发生结合。

热压烧结在工业生产中有着广泛的应用，可以制备出高性能的材料，提高产品的质量和性能。

希望本文对热压烧结的原理和应用有所帮助，谢谢阅读！。

陶瓷材料的热压烧结实验陶瓷材料的热压烧结实验一、实验目的1．掌握热压烧结的基本原理和特点以及热压烧结适用的范围；2．了解热压炉的基本构造；3．掌握热压炉的基本操作要领；4．了解影响热压烧结的主要因素。

二、实验原理热压烧结是区别于常规烧结的特种烧结方法之一，它是在陶瓷或金属粉体加热的同时施加压力。

装在耐高温的磨具中的粉体颗粒在压力和温度的双重作用下，逐步靠拢、滑移、变形并依靠各种传质机制（如蒸发凝聚、扩散、粘塑性流动、溶解沉淀，视组分不同而以不同的机制为主），完成致密化过程，形成外部轮廓与模腔形状一致的致密烧结体。

因此，热压烧结可将压制成型和烧结一并完成。

由于在高温下持续有压力的作用，扩散距离缩短，塑性流动过程加快，并影响到其他传质过程的加速，热压烧结致密化的温度（烧结温度）要比常规烧结低150~200℃，保温时间也短的多（有时仅需20~30min）。

与常规烧结相比，热压烧结体的气孔率低，相对密度高；烧结温度低、保温时间短，晶粒不易长大，所以热压烧结体的力学性能高。

原则上，凡能用常规烧结的陶瓷材料或金属材料均可用热压烧结来获得更为致密的坯体，但热压烧结更适用于一些用常规方法难以烧结致密的材料，如各种非氧化物陶瓷、难熔金属、金属-无机复合材料等。

热压烧结的主要优点在于：成型压力小，烧结温度低，烧结时间短，制品密度高、晶粒细小。

存在的缺点是：制品形状简单、表面较粗糙，尺寸精度低，一般需后续清理和机械加工，单件生产、效率低，对模具材料要求高，耗费大。

三、热压炉的基本结构热压炉的基本构造可分为两部分：一为炉体和加热系统，一为加压系统。

炉体通常为圆柱形双层壳体，用耐热性好的合金钢制成，夹层内通冷却水对炉壁、底、盖进行冷却，以保护炉体金属；加热常用高纯石墨的电阻发热，由于石墨电阻小，需用变压器以低电压、大电流加在石墨发热元件上；在发热元件与炉体之间，设置有隔热层，以防止炉内的高温散失，同时也保护炉体；为防止石墨氧化，热压时必须在真空或非氧化气氛下进行，所以，炉体需具有很好的密封性，符合真空系统要求，并带有机械真空泵、扩散泵。

热压作业指导热压作业是一种常见的加工工艺，主要用于材料的成型和连接。

本文将详细介绍热压作业的定义、工艺流程、操作要点、常见问题及解决方法等内容，以匡助读者更好地理解和掌握热压作业技术。

一、热压作业的定义热压作业是一种通过施加热力和温度对材料进行塑性变形或者连接的加工工艺。

它主要适合于金属、塑料、陶瓷等材料的成型、焊接、烧结等工艺过程。

二、热压作业的工艺流程1. 准备工作：首先，需要准备好所需的材料和设备，包括热压机、模具、工件等。

同时，对设备进行检查和维护，确保其正常运行。

2. 加热：将工件放置在模具中，并根据工件的材料和要求，设置合适的温度和加热时间。

可以通过电阻加热、感应加热等方式进行加热。

3. 施加压力：在工件达到所需温度后，开始施加压力。

压力的大小根据工件的材料和要求进行调整，普通在工件的塑性变形温度范围内施加。

4. 保持时间：在施加压力后，需要保持一定的时间，以确保工件充分塑性变形或者连接。

保持时间的长短也根据工件的材料和要求进行调整。

5. 冷却：在保持时间结束后，住手施加压力，并进行冷却。

冷却的方式可以是自然冷却或者使用冷却介质进行加速冷却。

6. 取出工件：在工件彻底冷却后，打开热压机，取出工件。

对工件进行检查，确保其质量合格。

三、热压作业的操作要点1. 材料选择：根据工件的要求和使用环境，选择合适的材料进行热压作业。

材料的选择应考虑其热稳定性、塑性变形温度范围等因素。

2. 温度控制：根据工件的材料和要求，合理设置加热温度。

温度过高可能导致材料烧结、氧化等问题，温度过低可能导致工件无法充分塑性变形。

3. 压力控制：根据工件的材料和要求，合理设置施加的压力。

压力过大可能导致工件变形过度、损坏等问题，压力过小可能导致工件连接不坚固。

4. 保持时间控制：根据工件的材料和要求，合理设置保持时间。

保持时间过短可能导致工件塑性变形不充分，保持时间过长可能导致工件过度烧结、变形等问题。

5. 冷却控制：根据工件的材料和要求，合理选择冷却方式和冷却时间。

热压烧结氟化锂全文共四篇示例，供读者参考第一篇示例：热压烧结氟化锂是一种重要的固态离子导体材料，具有良好的离子导电性能和热稳定性，被广泛应用于锂离子电池、锂离子导电液体等领域。

热压烧结工艺是制备氟化锂材料的一种主要方法，通过高温、高压条件下将粉末材料烧结成均匀致密的块状材料。

本文将详细介绍热压烧结氟化锂的制备工艺、性能特点以及应用前景。

一、制备工艺热压烧结氟化锂的制备工艺通常包括原料制备、混合、热压烧结等步骤。

将高纯度的氟化锂粉末和适量的添加剂(如助熔剂、固化剂等)按一定比例混合均匀，以保证最终产物的致密性和导电性能。

接着，将混合粉末放入热压烧结模具中，施加高温和高压条件进行烧结，促使粉末颗粒结合成致密的块状材料。

取出烧结块进行冷却、切割、研磨等后续处理，得到最终的氟化锂产品。

二、性能特点热压烧结氟化锂具有许多优良的性能特点，使其成为理想的固态离子导体材料。

热压烧结方法可以制备出致密、均匀的氟化锂块状材料，具有良好的导电性能和稳定性。

热压烧结过程中添加适量的助熔剂和固化剂可以改善材料的导电性能和机械性能，提高其循环稳定性和耐高温性能。

热压烧结方法可以调控氟化锂材料的微观结构和晶体形貌，从而控制其离子传导路径和电化学性能，使其更适用于各种领域的应用。

第二篇示例：热压烧结氟化锂的制备过程主要包括氟化锂粉末的混合、预压、烧结和后处理等环节。

将氟化锂粉末与适量的添加剂混合均匀，添加剂的种类和比例对制备材料的物理化学性能起着重要的影响。

然后将混合后的氟化锂粉末充填至模具中，进行预压，以增加粉末颗粒之间的结合力和致密度。

接着将预压成型后的氟化锂粉末置于高温高压的烧结炉中进行烧结，经过短暂的高温处理，氟化锂粉末会发生颗粒增长和结合，形成致密的氟化锂陶瓷。

最后对烧结后的氟化锂陶瓷进行后处理，包括切割、打磨、清洗等步骤，最终得到成品。

热压烧结氟化锂的优点之一是能够实现高致密度的氟化锂陶瓷制备，这对于提高材料的机械性能、导电性能和热稳定性非常重要。
