温控仪使用说明书

C18系列智能温控仪使用说明书1 概叙1.1 主要特点●采用先进的微电脑芯片及技术，减小了体积，并提高了可靠性及抗干扰性能。

●输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精度高达0.2级。

●采用先进的C18人工智能调节算法，无超调，具备自整定（AT）功能。

●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。

●人性化设计的操作方法，易学易用。

●全球通用的85～265VAC输入范围开关电源或24VDC电源供电，并具备多种外型尺寸供客户选择。

●产品抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。

注意事项●C18仪表在使用前应对其输入、输出规格及功能要求来正确设置参数，只有配置好参数的仪表才能投入使用。

1.2 型号定义C18系列仪表硬件采用了先进的模块化设计，具备6个功能模块插座：辅助输入、主输出、报警、辅助输出及通讯。

模块可以与仪表一起购买也可以分别购买，自由组合。

仪表的输入方式可自由设置为常用各种热电偶、热电阻和线性电压（电流）。

项目代码 内容 C18A- 外形尺寸：96×96×100（宽×高×深）开口尺寸：（92×92） C18D- 外形尺寸：72×72×100（宽×高×深）开口尺寸：（68×68） C18E-外形尺寸：48×96×100（宽×高×深）开口尺寸：（45×92） C18F-外形尺寸：96×48×100（宽×高×深）开口尺寸：（92×45） C18G-外形尺寸：48×48×100（宽×高×深）开口尺寸：（45×45） C18S-外形尺寸：80×160×100（宽×高×深）开口尺寸：（72×152） 1.型号 C18Z-外形尺寸：160×80×100（宽×高×深）开口尺寸：（152×76） 热电偶：B，R，S，K，E，J，T，N，U，Wre5-26，PLⅡ热电阻：Pt100，Cu50M 电压（mV）：0～20 mV，0～100 mVI电流（mA）：0～100 mA，0～20 mA，4～20 mA 2.输入 V0～5V,1～5V,0～1V,0～100 mV,0～20 mV C继电器接触点 S固态继电器接触点（SSR）驱动：12V±1.5V DC 负载电流最大20mA I电流：4～20mA DC 负载阻抗 最大500欧姆 3.输出 V电压：0～10V DC 负载电流最大2mA 4.程序 P 30段温度时间程序1.4 技术规格●输入规格（一台仪表即可兼容）：热电偶：K、S、R、T、E、J、B、N、WRe3-WRe25、WRe5-WRe26热电阻：Cu50、Pt100线性电压：0～5V、1～5V、0～1V、0～100mV、0～60mV、0～20mV等；0～10V（需在MIO位置安装I31模块）线性电流（需外接精密电阻分流或在MIO位置安装I4模块）：0～20mA、4～20mA等线性电阻：0～80欧、0～400欧（可用于测量远传电阻压力表）●测量范围：K(-100～+1300℃)、S(0～1700℃)、R（0～1700℃）、T（-200～+390℃）、E(0～1000℃)、J(0～1200℃)B（600～1800℃）、N(0～1300℃)、WRe3-WRe25（0～2300℃）、WRe5-WRe26（0～2300℃）Cu50(-50～+150℃) 、Pt100(-200～+800℃)线性输入：-9990～+30000由用户定义●测量精度：0.2级（0.2%FS±0.1℃）●分辨率：0.1℃（当测量温度大于999.9℃时自动转换为按1℃显示），可选择按1℃显示 ●温度漂移：≤0.01%FS/℃（典型值约50ppm/℃）●响应时间：≤0.3秒（设置数字滤波参数dL=0时）●调节方式：位式调节方式（回差可调）C18人工智能调节，包含模糊逻辑PID调节及参数自整定功能的先进控制算法●电磁兼容：IEC61000-4-4（电快速瞬变脉冲群），±4KV/5KHz； IEC61000-4-5（浪涌），4KV●隔离耐压：电源端、继电器触点及信号端相互之间≥2300VDC；相互隔离的弱电信号端之间≥600VDC●电源：100～240VAC，-15%，+10% / 50～60Hz；或24VDC/AC，-15%，+10%●电源消耗：≤5W●使用环境：温度-10 ～ +60℃；湿度≤90%RH●面板尺寸：96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、72×72mm●开口尺寸：92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、68×68mm●插入深度：≤100mm1.5 仪表接线仪表后盖端子排布如图：注：① 线性电压量程在1V以下的由19、18端输入，0～5V及1～5V的信号由17、18端输入；② 4～20mA线性电流输入可用250 欧电阻变为1～5V电压信号，然后从17、18端输入；也可在MIO位置安装I4模块后，从14+ 、15- 端输入或直接从16+、14-接二线制变送器；③ 不同分度号的热电偶采用的热电偶补偿导线不同，采用内部自动补偿模式时，补偿导线应直接接到仪表后盖的接线端子上，中间不能转成普通导线，否则会产生测量误差。

温控仪操作说明温控仪操作说明1：简介1.1 概述温控仪是一种用于控制室内温度的设备。

它可以通过监测室内温度并与设定温度进行比较，从而控制加热或制冷设备的运行，以维持室内温度在设定范围内。

1.2 适用范围本操作说明适用于所有型号和型号的温控仪。

请根据具体型号进行操作。

2：基本操作2.1 开机与关机a：开机：按下电源开关，等待温控仪启动。

b：关机：按下电源开关，等待温控仪完全关闭。

2.2 温度设定a：使用液晶显示屏上的上下箭头按钮，调整设定温度。

b：确认设定温度后，按下确认按钮以保存设置。

2.3 工作模式选择a：使用液晶显示屏上的模式选择按钮，切换工作模式。

b：根据需求选择自动、手动或定时工作模式。

3：高级功能3.1 定时功能a：使用液晶显示屏上的定时设置按钮，进入定时设置模式。

b：设置温控仪的开关时间，并按下确认按钮以保存设置。

3.2 温度校准a：使用液晶显示屏上的设置菜单按钮，进入设置菜单。

b：找到温度校准选项，并按照菜单提示进行操作。

3.3 报警设置a：使用液晶显示屏上的设置菜单按钮，进入设置菜单。

b：找到报警设置选项，并按照菜单提示进行操作。

4：维护与安全4.1 清洁温控仪使用一段时间后，可能会积累灰尘或污垢。

请使用柔软的布进行清洁，避免使用含有酸碱物质的清洁剂。

4.2 维修与保养除非有专业技术人员指导，否则不要自行拆卸或修理温控仪。

如遇故障，请联系售后服务部门进行维修。

5：附件本文档无附件。

6：法律名词及注释- 温控仪：温度控制器的简称，是指根据预先设定的温度范围，监测并控制室内温度的设备。

- 液晶显示屏：一种采用液晶技术制成的显示屏，通常具有高清晰度和低功耗的特点。

温控仪使用说明书：设备所采用的温控仪型号为XMT603 外形尺寸：48*96*112mm电源电压：AC220V （±15%，50Hz ）；功耗：3~4W ； 环境温度：0~50℃；相对湿度：≤85%无腐蚀性气体场合； 输入信号：PT100分度号热电阻；显示范围：-200.0℃~600.0℃； 分辨率：0.1℃；精度：0.2% . 按键定义： 功能键 ：用于选择窗口页面，不同页面用J1、J2、COM 指示灯区别； 位选键 ：循环选定页码内的数码管，选定的数码管呈闪烁状态； 增加键：改变闪烁位数码管的数值（第一位从0~9、“-”、-1循环，后三位从0~9循环）。

操作方法：用键选择页面窗口，用键和键改变页面内数码管的数值。

操作步骤：分为PP89、PP36、PP01三项内容，按下面流程图操作：1 置出PP89进入A1页（此项已设定A1：0008，B1：0000），可设定符合要求的输入信号和变送输出信号：PP01PP89PP36 XXXX 设定输入信号编号、变送输出编号 设定量程高低限，变送高地限、小数点 设定J1、J2继电器的吸合值、释放值― ― ― ― 测量显示结束标志操作流程图2置出PP36进入A2页（此项已设定A2：0000，B2：0000，C2：0000，D2：0000 ，E2：0001），确定输入信号对应的显示范围和变送输出范围：测量显示结束标志设定显示范围、变送输出、小数点要求如下：1)通常，A2页，B2页必须为0000，特殊修要修正时，A2页用于量程平移修正，适当填入正数或负数，修正后显示值=修正前显示值+A2页的值。

B2页用于量程满值修正，适当填入正数或负数，可使量程变大或变小，0值不变。

2)C2页填入变送低限值，D2页填入变送高限值。

3)E2页用于确定小数点位置，0001；0002；0003对应显示XXX.X、XX.XX、X.XXX；0004以上无小数点显示。

3 置出PP01进入A3页（此项由用户根据需要自行设定），通过设定继电器吸合、释放值，实现上下限、上上限、下下限报警或二位式、三位式控制，满足现场使用要求。

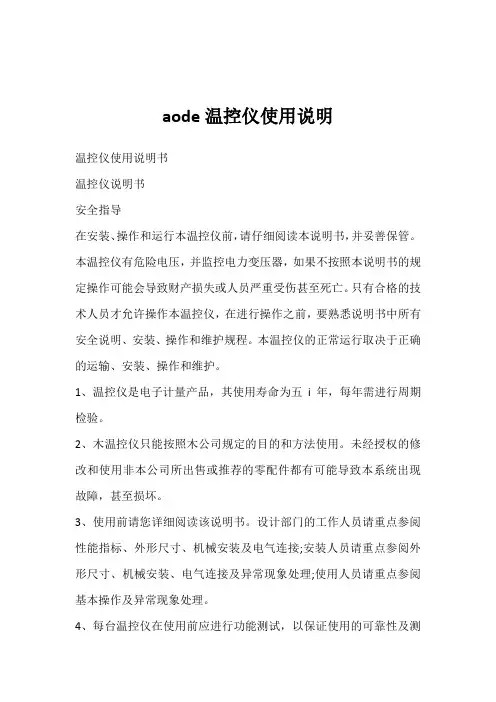

aode温控仪使用说明温控仪使用说明书温控仪说明书安全指导在安装、操作和运行本温控仪前，请仔细阅读本说明书，并妥善保管。

本温控仪有危险电压，并监控电力变压器，如果不按照本说明书的规定操作可能会导致财产损失或人员严重受伤甚至死亡。

只有合格的技术人员才允许操作本温控仪，在进行操作之前，要熟悉说明书中所有安全说明、安装、操作和维护规程。

本温控仪的正常运行取决于正确的运输、安装、操作和维护。

1、温控仪是电子计量产品，其使用寿命为五i年，每年需进行周期检验。

2、木温控仪只能按照木公司规定的目的和方法使用。

未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏。

3、使用前请您详细阅读该说明书。

设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接;安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理;使用人员请重点参阅基本操作及异常现象处理。

4、每台温控仪在使用前应进行功能测试，以保证使用的可靠性及测量、控制的精度。

5、温控仪在运输时应采用原包装，以免造成机械损坏。

6、温控仪不使用时，请进行防潮处理。

7、温控仪使用时应注意电源等级（无特殊说明时，一般为AC220V)。

8、当您准备使用温控仪时，请仔细阅读该说明书的电气连接部分，确认连接无误后再给温控仪送电!9、为保证温控仪输入信号质量，温控仪正常运行前务必拧紧传感器插头。

10、在干式变压器进行耐压测试前，必须将传感器插头与温控仪分离，以避免温控仪被损坏。

11、切勿用打火机等明火对传感器探头进行模拟温升试验，否则会损坏Pt100传感器。

12、避免在含有二氧化硫(SO2）或其他腐蚀性气体的环境中使用本温控仪,/否则会使继电器的触点失效。

C温控仪属于电子精密仪表，请客户妥善保管和放置，如确有问题，本说明书上或温控仪面膜上有我公司的服务电话，请客户与本公司联系，公司有专人负责处理，谢谢合作。

同时感谢您使用我公司的温控仪产品，不足之处请您提出宝贵意见。

温控仪使用说明书：设备所采用的温控仪型号为XMT603 外形尺寸：48*96*112mm电源电压：AC220V （±15%，50Hz ）；功耗：3~4W ； 环境温度：0~50℃；相对湿度：≤85%无腐蚀性气体场合； 输入信号：PT100分度号热电阻；显示范围：-200.0℃~600.0℃； 分辨率：0.1℃；精度：0.2% . 按键定义： 功能键 ：用于选择窗口页面，不同页面用J1、J2、COM 指示灯区别； 位选键 ：循环选定页码内的数码管，选定的数码管呈闪烁状态； 增加键：改变闪烁位数码管的数值（第一位从0~9、“-”、-1循环，后三位从0~9循环）。

操作方法：用键选择页面窗口，用键和键改变页面内数码管的数值。

操作步骤：分为PP89、PP36、PP01三项内容，按下面流程图操作：1 置出PP89进入A1页（此项已设定A1：0008，B1：0000），可设定符合要求的输入信号和变送输出信号：PP01PP89PP36 XXXX 设定输入信号编号、变送输出编号 设定量程高低限，变送高地限、小数点 设定J1、J2继电器的吸合值、释放值― ― ― ― 测量显示结束标志操作流程图2置出PP36进入A2页（此项已设定A2：0000，B2：0000，C2：0000，D2：0000 ，E2：0001），确定输入信号对应的显示范围和变送输出范围：测量显示结束标志设定显示范围、变送输出、小数点要求如下：1)通常，A2页，B2页必须为0000，特殊修要修正时，A2页用于量程平移修正，适当填入正数或负数，修正后显示值=修正前显示值+A2页的值。

B2页用于量程满值修正，适当填入正数或负数，可使量程变大或变小，0值不变。

2)C2页填入变送低限值，D2页填入变送高限值。

3)E2页用于确定小数点位置，0001；0002；0003对应显示XXX.X、XX.XX、X.XXX；0004以上无小数点显示。

3 置出PP01进入A3页（此项由用户根据需要自行设定），通过设定继电器吸合、释放值，实现上下限、上上限、下下限报警或二位式、三位式控制，满足现场使用要求。

温控仪操作说明范文第一部分：产品介绍温控仪是一种用于测量和控制温度的设备，广泛应用于各种家用和工业领域。

它通过传感器感知环境温度，并通过控制装置调整加热和冷却设备的工作，以维持设定的温度范围。

本操作说明将详细介绍温控仪的功能、使用方法和注意事项，以帮助用户正确操作和维护温控仪。

第二部分：功能说明1.温度测量：温控仪配备了高精度温度传感器，可准确测量环境温度。

2.温度控制：通过设定目标温度和温度调节范围，温控仪可以自动控制加热和冷却设备的工作，以保持设定温度范围内的稳定温度。

3.温度显示：温控仪的显示屏可以实时显示环境温度和设定温度，方便用户随时了解当前温度情况。

4.报警功能：当环境温度超出设定温度范围时，温控仪会发出声音和闪烁警示灯，提醒用户温度异常。

第三部分：使用方法1.连接设备：将温控仪与加热和冷却设备进行连接。

确保连接稳固可靠，并按照设备说明书连接正确。

2.打开电源：将温控仪插入电源插座，并按下电源按钮，待显示屏亮起后即可正常使用。

3.设置温度范围：通过操作控制面板上的按钮，设定目标温度和温度调节范围。

确保设定范围合理，并根据需要进行调整。

4.启用温控功能：按下温控功能按钮，开始温控仪的自动工作。

此时，温控仪将根据设定的温度范围来调整加热和冷却设备的工作。

5.监测温度：通过显示屏上的数字显示，用户可以实时监测环境温度和设定温度。

确保温度符合要求，并根据需要进行调整。

6.注意报警：如果温控仪发出警示声音和闪烁灯光，表明环境温度已经超出设定的温度范围。

此时，用户应立即检查设备，确认问题原因，并采取相应措施。

第四部分：注意事项1.安装位置：温控仪应安装在通风良好、避免阳光直射和有较少振动的地方，以确保传感器和仪器的稳定工作。

2.周围环境：避免将温控仪暴露在高温、高湿度、腐蚀性气体等恶劣环境中，以免损坏设备。

3.温度范围：确保设定的温度范围合理，如果超出温控仪的最大测量范围或控制范围，可能导致温控仪无法正常工作。

感谢您购买本系列温控器，请事先详细阅读此“使用说明书”，本说明书中的资料如改动恕不通知，敬请谅解。

本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。

第1章准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-12.安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-2外形尺寸安装方法3.接线端子构成接线注意事项4.规格输入设定显示输出第2章功能篇 1.控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4自动演算(AT)功能1.5自主校正（ST）功能1.6设定数据锁（LCK）功能2.报警温度报警加热器断线报警（HBA）控制环断线报警（LBA）3.输入异常时的动作第3章操作篇 1.设定前状态2 SV设定模式3.参数设定模式4工程师参数设定模式第4篇通讯篇（仅限CD系列表）第5篇其它第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致。

CD/CH □ 01/02□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①规格尺寸详见第1篇节②控制类型F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）W：加热/冷却PID动作及自动演算（水冷）*1A：加热/冷却PID动作及自动演算（风冷）*1③输入类型：见输入范围表④范围代码：见输入范围表⑤第一控制输出（OUT1）（加热侧）M：继电器接点输出 8：电流输出（DC4~20mA）V：电压脉冲输出 G：闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出（OUT2）（制冷侧）*2无记号：当控制动作是F或D时M：继电器接点输出 T：闸流控制管输出V：电压脉冲输出 8：电流输出（DC4~20mA）⑦第一报警（ALM1），⑧第二报警（ALM2）*2N；未设报警 J：下限输入值报警A：上限偏差报警 K：附待机上限输入值报警B：下限偏差报警 L：附待机下限输入值报警C：上、下限偏差报警 P：加热器断线报警（CTL-6）*3 D：范围内报警 S：加热器断线报警（CTL-12）*3 E：附待机上限偏差报警 R：控制环断线报警*4F：附待机下限偏差报警 V：上限设定值报警G；附待机上下限偏差报警 W：下限设定值报警H：上限输入值报警⑨通信功能（仅限CD系列）N：无通信功能5：RS-485（双线系统）⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能*2第二控制输出（OUT2）﹑第二报警（ALM2）为选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中选择其一2.安装外形尺寸安装方法⑴按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。

智能温控仪使用说明一、控制仪各模式功能表二、有关参数和功能的解释1、PID参数的设备1、当温度控制效果不够理想时,可以通过自整定来改变PID参数;应注意当负载为多段串联加热方式如挤出机械其中某段进入自整定过程时,应尽量保持前后二段的温度不变,否则会影响自整定的效果;2、PID参数的手动设置：P：为比例带加热侧,如过冲大可加大比例带;如希望升温时间快些可减小比例带;一般来说,系统的保温特性越好,P取值越小,如保温特性越差,P应取越大;I：为积分时间,如温度波动较大,应加长积分时间,反之可减小积分时间;一般来说系统滞后现象越严重,积分时间越长;D：为微分时间,一般取1/5～1/4I;2、怎样设置位式调节仪表的切换差值：限二位式控制仪表在纯位式控制方式时,必须有一个合适的切换差值又称开关差或不灵敏区,切换差过小将导致交流接触器动作频繁而降低寿命,切换差过大将导致被控值的波动变大;在某些场合如空调温度控制,可利用切换差值的设置使被控值稳定在设置范围内,避免浪费;在一般情况下,切换差值设定为全量程的%较为合适;切换差值在设定值上下平均分配,即切换差之中值等天主回路设定值;也即在7000系列仪表中设定点偏差为0%;按SET键约五秒钟,此时仪表进入参数设定层,按照设定操作流程按SET键当主显示窗变为“P”符号,副显示窗显示的即为切换差值,经您用“”、“▲”、“”键重新设置后按一下SET键,该参数即可输入仪表,并按新的切换差设定值进行自动调节仪表出厂时切换差设定为全量程的%左右;3、怎样修正传感器引起的误差：在实际应用中,由于种种原因导致传感器不能安装于理想的测量区,且传感器本身也带有一定的误差,此时仪表接收到的信号就不能反映正确值,这在某些情况下会导致用户的误会,或影响测控的真实性,为此对显示值进行修正有时是很有必要的您只要根据仪表设定程序,在参数设定层中,当上排主显示窗出现“SC”符号时即可按前述办法在下排显示窗修正设置值,完成后再按一下功能键即可把修正后的值输入仪表仪表出厂时修正值为0,使用时要防止把正确的仪表反而修正至不正确;4、怎能样设置上下限报警值：如果您选择的仪表有报警触点输出功能而暂时用不到,请把下限报警值设置至仪表量程的下限,上限报警值设置至仪表量程的上限,这样可降低仪表的功耗,使仪表能在更低的供电电压下工作;按下SET键约三分钟,当主显示窗显示“ALL”符号时,副显示窗显示的即为第一报警值,您可以用“”、“▲”、“”键随便改变设置;当主显示窗显示“AL2”符号时,副显示窗显示的即为第二报警值;由于切换差的因素,您在设置上限报警值时请减去1个字,即如要800℃时报警,那么在设置上限报警值时应设定在799℃；而要设置下限报警值时,则应加上1个字,这样仪表可以一字不差地及时报警,当测量值低于下限报警时,AL2灯亮,下限继电器吸合；当测量值高于上限报警时,AL2灯亮,上限继电器吸合;三、故障的显示和判断注意事项：1、本仪表属精密电子产品,在使用过程中不得随意拆卸或更改;未经本公司同意不得任意调整温度范围;2、在使用过程中远离爆炸物及汽、液体接触仪表;3、若人为使用不当造成一切后果我公司一概不负任何责任;技术服务电话：。

温控仪说明书温控仪说明书1. 引言该文档旨在向用户提供有关温控仪的详细说明和操作指南。

温控仪是一种用于监控和控制温度的设备，广泛应用于家庭、办公室、实验室等场所。

本说明书将介绍温控仪的功能、特性以及正确的操作步骤。

2. 功能和特性温控仪具有以下主要功能和特性：2.1 温度监测温控仪能够准确测量环境的温度，并通过显示屏实时显示当前温度数值。

用户可以随时了解当前环境的温度情况。

2.2 温度控制温控仪可以根据用户设置的温度阈值来控制环境的温度。

当环境温度超过或低于设定的温度阈值时，温控仪将自动启动或关闭相应的温控设备，以维持设定的温度范围。

2.3 报警功能当温度超过或低于设定的温度范围时，温控仪将发出声音或光信号的警报，以便及时提醒用户。

这有助于保护设备或物品免受温度过高或过低的损害。

2.4 数据记录温控仪可以记录环境温度的历史数据，并且用户可以通过连接到计算机或其他数据处理设备来导出和分析这些数据。

这有助于用户了解环境温度的变化趋势，并做出相应的调整。

3. 使用步骤请按照以下步骤正确使用温控仪：3.1 开机将温控仪连接到电源并打开电源开关。

等待数秒钟，直到温控仪启动并显示主界面。

3.2 设置温度阈值使用温控仪的按钮或触摸屏进行设置。

根据实际需要，将温度阈值设置为合适的数值。

确保温度阈值适应环境需求并可保护设备或物品。

3.3 监测温度温控仪将实时显示当前环境的温度。

通过观察显示屏，了解温度是否在设定的范围内，如果超过或低于设定的温度阈值，请进行后续操作。

3.4 控制温度当温度超出设定的范围时，温控仪将自动启动或关闭温控设备。

确保温控设备正常运行，以达到设定的温度阈值。

3.5 监听警报如果温控仪发出声音或光信号的警报，表示温度超过或低于设定的范围，请及时采取措施以保护设备或物品。

3.6 数据记录和分析温控仪可以记录温度的历史数据。

通过连接到计算机或其他数据处理设备，用户可以导出和分析这些数据。

这有助于了解温度的变化趋势，并根据需要调整温度阈值。
