介绍三种测三棱镜顶角的方法

自准法测三棱镜顶角的原理和方法自准法是一种非常常见的物理测量方法，同时也是测量三棱镜顶角的一种常用方法。

自准法测量三棱镜顶角的原理基于反射定律，在测量过程中需要的仪器非常简单，只需要一个白光源和一个深色的背景板即可。

方法：首先，将三棱镜放置在深色背景板上，三角棱面应该与平面平行。

接下来，用白光照射三棱镜，使白光正好垂直于一个棱面。

此时，由于白光是一束折射系数不同的光线组成的，不同颜色的光线在三棱镜内会有不同的偏离角度。

因此，在三棱镜内，白光将会被分解为颜色较浅的光线和颜色较深的光线。

具体而言，将会出现一个颜色发生变化的三角形，在三角形的两侧分别是颜色较重和较轻的光线，而中间是一个颜色完全不同的界面。

界面的边缘就是三棱镜顶点处的光线。

此时，我们可以使用自准法测量三棱镜的顶角。

自准法是一种基于反射定律的测量方法，它可以非常准确地测量两个物体之间的角度。

具体而言，自准法的原理是，当一个物体被投射到另一个物体上时，它只有在两个物体之间的角度被测量时才能完全映射。

因此，我们可以将一个标准角度与三棱镜的顶点重合，然后使用自准法来测量两个角度之间的夹角。

为了测量三棱镜顶角，我们需要一个标准角度，并将其与三棱镜的顶点重合。

这可以通过在底座上刻度盘或其他精度工具上创造。

一旦标准角度被创建，我们可以使用自准法将其与三棱镜顶角对准并测量两个角度之间的夹角。

此时，我们只需将自准器旋转至指示标准角度的位置，然后将自准器中心与三棱镜顶角重合，即可测量三棱镜顶角。

总结：自准法测量三棱镜顶角是一种比较简单的方法，同时也比较准确。

在实际应用中，常使用这种方法来测量三棱镜的顶角，特别是在日常实验室活动中。

需要注意的是，在使用自准法测量角度时，应该尽量控制误差，以保证测量的准确性。

测量棱镜顶角的方法引言：棱镜是一个常用的光学器件，用于折射和分光。

在使用棱镜时，我们经常需要测量棱镜的顶角，以便正确地进行实验和计算。

本文将介绍几种常用的测量棱镜顶角的方法。

方法一：反射法反射法是一种常用的测量棱镜顶角的方法。

首先，将光线从光源射向棱镜表面，使其发生折射。

然后，通过调整观察位置，使光线经过棱镜后，再次折射出来。

此时，观察者可以看到一束反射光线，其方向与入射光线相反。

通过观察反射光线的角度，可以测量出棱镜的顶角。

方法二：透射法透射法是另一种常用的测量棱镜顶角的方法。

首先，将光线从光源射向棱镜表面，使其发生折射。

然后，通过调整观察位置，使光线经过棱镜后呈现出直线状。

此时，观察者可以看到一条直线光线。

通过观察直线光线的角度，可以测量出棱镜的顶角。

方法三：投影法投影法是一种简便而直观的测量棱镜顶角的方法。

首先，将光源放置在棱镜的一侧，使光线垂直射向棱镜表面。

然后，在另一侧的观察位置上，将棱镜的投影投射到一块白纸上。

通过调整观察位置和白纸的位置，使投影呈现出清晰的形状。

此时，观察者可以通过测量投影的角度，来测量棱镜的顶角。

方法四：测微仪法测微仪法是一种高精度的测量棱镜顶角的方法。

首先，将测微仪放置在棱镜的一侧，并将其调整到与棱镜表面平行的位置。

然后，通过测微仪的刻度盘，测量出棱镜的顶角。

测微仪具有较高的测量精度，可以达到亚毫米甚至更小的测量误差。

方法五：光栅法光栅法是一种利用光栅来测量棱镜顶角的方法。

首先，将光栅放置在光源和棱镜之间，使光线通过光栅后射向棱镜表面。

然后，观察光栅产生的干涉条纹，通过测量干涉条纹的间距和角度，可以计算出棱镜的顶角。

结论：通过以上几种方法，我们可以准确地测量棱镜的顶角。

不同的方法适用于不同的实验和测量需求。

在实际应用中，我们可以根据实验的具体要求和条件，选择适合的测量方法。

同时，为了获得更高的测量精度，我们还可以结合多种方法进行测量，以提高测量结果的准确性和可靠性。

三棱镜顶角的测定实验报告三棱镜顶角的测定实验报告引言：在物理学中，光学是一个重要的分支，而三棱镜则是光学实验中常用的工具之一。

本实验旨在通过测定三棱镜的顶角，探究光的折射和反射现象，并通过实验数据验证相关理论。

实验步骤：实验所需材料包括三棱镜、白纸、直尺、铅笔、激光笔等。

首先，将三棱镜放置在白纸上，用直尺将三棱镜的底边与白纸对齐，然后用铅笔在白纸上标记出光线的入射点和出射点。

接下来，将激光笔对准入射点，使光线通过三棱镜，再将出射点与入射点连线。

然后，利用直尺测量入射光线与出射光线的夹角，并记录下来。

重复实验多次，取平均值作为最终结果。

结果分析：通过多次实验，我们得到了一系列的测量数据。

根据光的折射定律，我们可以得知入射角和出射角之间的关系。

根据实验数据的分析，我们可以发现，当入射角增大时，出射角也随之增大。

这与我们对光的折射定律的理解是相符合的。

进一步分析：在实验中，我们还可以观察到其他现象，比如当光线从空气射入三棱镜时，会发生折射；当光线从三棱镜射入空气时，会发生反射。

这些现象都可以通过光的波动理论来解释。

根据波动理论，当光线从一种介质射入另一种介质时，由于介质的密度不同，光的速度也会发生变化，从而导致光线的折射。

而当光线从一种介质射入空气时，由于空气的密度较低，光的速度也会发生变化，从而导致光线的反射。

实验误差分析：在实验过程中，由于测量仪器的精度限制以及操作技巧的差异，可能会导致实验数据的误差。

为了减小误差，我们可以采取一些措施，比如多次重复实验取平均值、使用更精确的测量仪器等。

此外，还可以通过增加实验数据的数量，进行更加详细的数据分析，以提高实验结果的准确性。

结论：通过本次实验，我们成功测定了三棱镜的顶角，并验证了光的折射和反射现象。

实验结果与理论预期基本吻合，证明了光的折射定律的正确性。

同时，我们也意识到了实验误差对结果的影响，并提出了相应的改进措施。

这次实验不仅加深了我们对光学原理的理解，也提高了我们的实验操作能力。

自准直法测量三棱镜顶角实验的步骤
实验器材：自准直法测角仪、三棱镜、刻度尺。

实验步骤：
1. 将三棱镜放在干净的平面上，使其底面垂直于地面。

确认三个棱角互成60度，顶角为120度。

2. 将自准直法测角仪放在三棱镜顶面上，按下电源，仪器开始自动校准。

当仪器校准完毕时，仪器屏幕上显示"0.00"。

3. 用刻度尺测量自准直法测角仪底座距离三棱镜底部的距离，并记录下来。

4. 观察自准直法测角仪屏幕上的数值，当数值稳定后，记录下来。

5. 根据自准直法测角仪上的读数和仪器底座距离，计算出三棱镜的顶角。

6. 重复以上步骤多次，取平均值，得到更加准确的测量结果。

7. 清理实验器材，归还实验室管理员。

注意事项：
1. 实验过程中要保持仪器平稳，避免仪器移动或者受到震动干扰。

2. 记录数据时要仔细，避免数据失误。

3. 仪器的使用方法可以参考仪器操作说明书。

分光计测量三棱镜顶角实验报告定稿版
一、实验目的
1.利用分光计测量三棱镜的顶角；
2.了解光的全反射现象；
3.掌握光的干涉行为。

二、实验仪器与材料
1.分光计；
2.三棱镜；
3.光源；
4.平面镜。

三、实验原理
1.三棱镜的顶角是顶点A到底面角BAC的角度，通常为60度。

2.当平面光波沿着入射角小于全反射临界角的三棱镜底面表面入射，光会全反射并发生干涉。

四、实验步骤
1.将三棱镜放在光源前，使底面与光源平行，然后转动三棱镜，使方形表面朝向光源。

2.在分光计上观察到的光谱中心发生明显改变时，停止转动，记录此时的读数。

3.重新调整分光计，使之回到初始位置，并读取此时的读数。

4.利用读数计算出三棱镜的顶角。

五、实验数据
1.初始读数：20度
2.终止读数：80度
六、实验结果与分析
根据实验数据，可计算出三棱镜的顶角为60度。

实验结果与理论值相符，说明实验的准确性较高。

七、实验结论
通过本次实验，我们利用分光计测量了三棱镜的顶角，并了解了光的全反射现象和干涉行为。

实验结果表明我们可以利用分光计准确测量出三棱镜的顶角，这对于光学研究具有重要意义。

八、实验中的问题与改进措施
在实验过程中，可能会受到光线不稳定等因素的影响，会导致读数的误差。

因此，在实验中应尽量保持光源的稳定，减小误差的发生。

总之，本次实验通过利用分光计测量三棱镜的顶角，深化了我们对光学现象的理解，提高了我们的实验能力和分析能力。

在今后的学习和研究中，我们将更加深入地研究光学现象，探索更多有趣的实验现象。

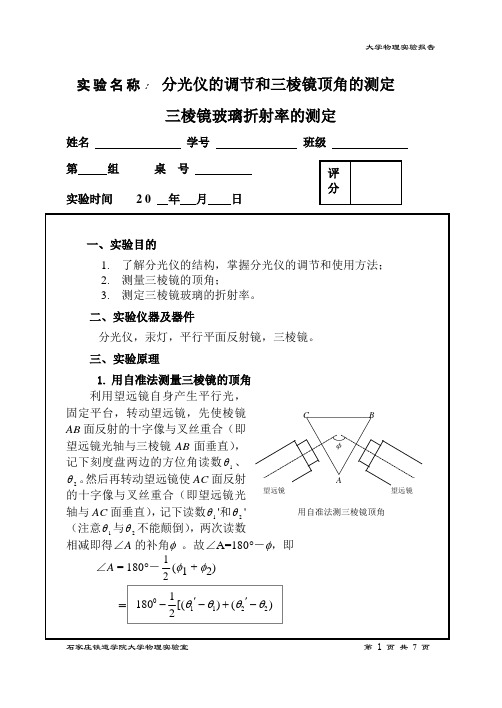

用分光计测三棱镜顶角一、实验目的1. 了解分光仪的结构，掌握分光仪的调节和使用方法；2. 测量三棱镜的顶角。

二、实验仪器分光仪，汞灯， 双面反射镜，三棱镜。

三、实验原理1．三棱镜顶角的测量1） 自准法利用望远镜自身产生平行光，固定平台，转动望远镜，先使棱镜AB 面反射的十字像与叉丝重合（即望远镜光轴与三棱镜AB 面垂直），记下刻度盘两边的方位角读数1θ、2θ。

然后再转动望远镜使AC 面反射的十字像与叉丝重合（即望远镜光轴与AC 面垂直），记下读数1θ'和2θ'（注意1θ与2θ不能颠倒），两次读数相减即得∠A 的补角φ 。

故∠A=180︒－φ，即∠A =180︒－φ = 180︒－12(φ1 + φ2)=180︒－12[(1θ'－1θ)＋(2θ'－2θ)] 2） 反射法（又叫平行光法、分裂光束法） 平行光管射出的光束照射在三棱镜的两个光学面上。

将望远镜转到一侧（如左边）的反射方向上观察，把望远镜叉丝对准狭缝像，此时读出两个窗口的方位角读数1θ与2θ；再将望远镜转到另一侧，把叉丝对准狭缝像后读出1θ'和2θ'，则三棱镜的顶角为：[])()(41)(4121221121θθθθφφφ'-+'-=+==∠A四、实验内容一、分光计的调整（一）调整要求：1．望远镜聚焦平行光，且其光轴与分光计中心轴垂直。

2．平行光管能发出平行光，且其光轴与分光计中心轴垂直。

3．载物台平面与分光计中心轴垂直。

（二）望远镜调节1．目镜调焦目镜调焦的目的是使眼睛通过目镜能很清楚地看到目镜中分划板上的刻线和叉丝，调焦办法：接通仪器电源，把目镜调焦手轮旋出，然后一边旋进一边从目镜中观察，直到分划板刻线成像清晰，再慢慢地旋出手轮，至目镜中刻线的清晰度将被破坏而未被破坏时为止。

旋转目镜装置，使分划板刻线水平或垂直。

2．望远镜调焦望远镜调焦的目的是将分划板上十字叉丝调整到焦平面上，也就是望远镜对无穷远聚焦。

基础物理实验研究性报告分光仪的调整、反射法测量三棱镜的顶角及最小偏向角法测量三棱镜折射率第一作者：学号：第二作者：学号：所在院系：孔祥鑫********孙文波********材料科学与工程学院摘要本文以“分光仪的调整、反射法测量三棱镜顶角及最小偏向法测量三棱镜折射率”为主要内容，依次介绍了实验原理、实验仪器、实验步骤，随后进行了数据处理及误差分析，并进行了误差的定量分析，同时还给出了调节分光仪调节的技巧与经验，也对实验提出了一些改进意见，最后写了自己的体会和收获。

关键词：分光仪，三棱镜，顶角，折射率，误差分析目录摘要 (I)目录........................................................................................................................ I I一、实验原理 (3)1.1分光仪的调整 (3)1.1.1分光仪的结构 (3)1.1.2分光仪的调节原理及方法 (4)1.2反射法测量三棱镜顶角 (7)1.2.1三棱镜的调整 (7)1.2.2反射法测量三棱镜顶角的测量原理 (8)1.3最小偏向角法测量三棱镜折射率 (8)二、实验仪器 (9)三、实验步骤 (9)3.1分光仪的调整 (9)3.2三棱镜顶角的测量 (10)3.3最小偏向角法测量棱镜折射率 (10)四、实验数据处理 (11)4.1反射法测三棱镜顶角 (11)4.1.1原始数据处理 (11)4.1.2不确定度计算 (11)4.2最小偏向法测量棱镜折射率 (12)4.2.1原始数据处理 (12)4.2.1不确定度计算 (13)五、误差分析 (13)5.1误差来源分析 (13)5.2探究平行光管的光是否垂直磨砂面BC射入对反射法测三棱镜顶角实验结果的影响 (14)5.3三棱镜顶角及三棱镜折射率误差定量分析 (15)六、注意事项 (17)七、分光仪调节技巧与经验 (17)八、实验仪器改进建议 (18)方案一利用激光进行辅助调节 (18)方案二利用水准仪进行辅助调节 (18)九、实验感想与收获 (19)参考文献 (20)原始数据记录纸 (21)一、实验原理1.1分光仪的调整1.1.1分光仪的结构1一狭缝套筒;2一狭缝套简锁紧螺钉;3一平行光管;4一制动架;5一载物台;6一载物台调平螺钉;7一载物台与游标盘联结螺钉;8一望远镜;9一望远镜锁紧螺钉;10一阿贝式自准直目镜; 11一目镜视度调节手轮;12一望远镜光轴俯仰调节螺钉;13一望远镜光轴水平凋节螺钉;14一支臂; 15一望远镜微调螺钉;16一望远镜与度盘联结螺钉;17一望远镜固紧螺钉（位于图后与螺钉16对称位置）;18一制动架(一);19一底座;20一转座;21一度盘;22一游标盘;23一立柱;24一游标盘微调螺钉;25一游标盘固紧螺钉;26一平行光管光轴水平调节螺钉;27一平行光管光轴俯仰调节螺钉;28一狭缝宽度调节螺钉图1-1 JJY型分光仪(1)三角底座在一角底座中心，装有一垂直的固定轴，望远镜、主刻度圆盘、游标刻度圆盘都可绕它旋转，这一固定轴称分光仪主轴。
