实验名称分光仪的调节与三棱镜顶角的测定

1'（推导公式与结果）结果表示为：∠2. 测量三棱镜折射率记录数据表格0.003折射率结果表示为： n =(1.526±0.003) 六、预习题（1）在调节望远镜时，你如何判断十字叉丝和十字像是否在同 一平面上（即如何判断有无视差）答：轻轻晃动头，使眼睛看到的十字像与叉丝无相对视差（2）调节望远镜光轴与仪器主轴的垂直关系时，两面反射回来的十字像都偏上（或都偏下）； B 一面偏上、一面偏下，分别应如何调节如果一面偏上3a ，另一面则偏下a ，这时应如何调节，怎样迅速使两面反射的像都与叉丝重合答：都偏上（或下），说明望远镜与仪器主轴不垂直，而载物台与仪器主轴垂直。

若像上下对称，说明望远镜正常而载物台倾斜。

通过渐进逼近方法调节，即：先调望远镜使偏上的3a 下降a ，然后调载物台使上下对称的2a 回到正确位置。

（3）载物平台下边有三个调节螺丝用来调节其倾斜度，为了在实验中便于调节，对于平面镜和三棱镜应分别如何放置（画图说明）（4）在测角时某个游标读数第一次为343?56'，第二次为33?28'，游标经过圆盘零点和不经过圆盘零点时所转过的角度分别是多少 过零点时，0000(3603328)343564932ϕ'''=+-= 不过零点时，00034356332831028ϕ'''=-=（5）在测量最小偏向角时，能否不转动平台，而是让三棱镜相对平台转动来获得，为什么不能！原因：三棱镜在载物台上的位置要调节到光学面法线与仪器主轴垂直，然后才能进行测量。

而让三棱镜相对平台转动会破坏这个条件（6）在实验中如何确定最小偏向角的位置先用眼睛观察，找到折射光线狭缝像。

然后分别向顺时针方向和逆时针方向轻轻转动载物平台（即改变入射角），注意观察狭缝像移动方向。

找到最小偏向角的位置。

（7）若找到了一种单色光的最小偏向角位置，此时其它单色光是否也同时处于最小偏向位置为什么此时，其它单色光不处在最小偏向角位置。

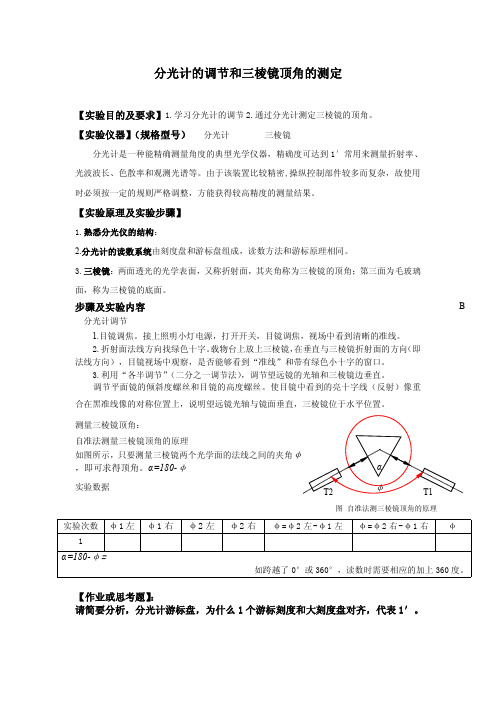

B T2T1αφ图自准法测三棱镜顶角的原理分光计的调节和三棱镜顶角的测定【实验目的及要求】1.学习分光计的调节2.通过分光计测定三棱镜的顶角。

【实验仪器】（规格型号）分光计三棱镜分光计是一种能精确测量角度的典型光学仪器，精确度可达到1′常用来测量折射率、光波波长、色散率和观测光谱等。

由于该装置比较精密,操纵控制部件较多而复杂，故使用时必须按一定的规则严格调整，方能获得较高精度的测量结果。

【实验原理及实验步骤】1.熟悉分光仪的结构：2.分光计的读数系统由刻度盘和游标盘组成，读数方法和游标原理相同。

3.三棱镜：两面透光的光学表面，又称折射面，其夹角称为三棱镜的顶角；第三面为毛玻璃面，称为三棱镜的底面。

步骤及实验内容分光计调节1.目镜调焦。

接上照明小灯电源，打开开关，目镜调焦，视场中看到清晰的准线。

2.折射面法线方向找绿色十字。

载物台上放上三棱镜，在垂直与三棱镜折射面的方向（即法线方向），目镜视场中观察，是否能够看到“准线”和带有绿色小十字的窗口。

3.利用“各半调节”（二分之一调节法），调节望远镜的光轴和三棱镜边垂直。

调节平面镜的倾斜度螺丝和目镜的高度螺丝。

使目镜中看到的亮十字线（反射）像重合在黑准线像的对称位置上，说明望远镜光轴与镜面垂直，三棱镜位于水平位置。

测量三棱镜顶角：自准法测量三棱镜顶角的原理如图所示，只要测量三棱镜两个光学面的法线之间的夹角φ，即可求得顶角。

α=180-φ实验数据实验次数φ1左φ1右φ2左φ2右φ=φ2左-φ1左φ=φ2右-φ1右φ1α=180-φ=如跨越了0°或360°，读数时需要相应的加上360度。

【作业或思考题】：请简要分析，分光计游标盘，为什么1个游标刻度和大刻度盘对齐，代表1′。

分光计的调整与三棱镜顶角的测定实验报告实验目的：1. 掌握分光计的调整方法；2. 学习使用分光计测量三棱镜的顶角。

实验仪器与材料：1. 分光计；2. 三棱镜；3. 白纸。

实验原理：1. 分光计调整方法：分光计是一种用于测量光线偏转角度的仪器。

调整分光计需要先进行水平调整，然后再进行垂直调整。

水平调整：将分光计放置在水平台上，调整平台的水平度，使得分光计能够稳定放置在上面。

垂直调整：使用调整螺丝调节分光计的旋转轴，使得分光计的平台与分束镜平行。

2. 三棱镜顶角的测量：将三棱镜放置在分光计的平台上，调整分光计使得光线能够通过三棱镜。

将白纸放在三棱镜的侧面，用来观察光线的偏转。

旋转调节分光计的旋钮，使得光线通过三棱镜的顶角处，并使得光线在纸上形成一个明显的亮点。

测量纸上亮点的位置与水平线的夹角，即为三棱镜的顶角。

实验步骤：1. 将分光计放置在水平台上，调整平台使其水平。

2. 使用调整螺丝调节分光计的旋转轴，使得分光计的平台与分束镜平行。

3. 将三棱镜放置在分光计的平台上，调整分光计使得光线能够通过三棱镜。

4. 将白纸放在三棱镜的侧面，用来观察光线的偏转。

5. 旋转调节分光计的旋钮，使得光线通过三棱镜的顶角处，并使得光线在纸上形成一个明显的亮点。

6. 使用直尺测量纸上亮点的位置与水平线的夹角，即为三棱镜的顶角。

实验结果与分析：通过调整分光计，使得光线通过三棱镜的顶角处，并在纸上形成一个明显的亮点。

测量纸上亮点与水平线的夹角为θ，即为三棱镜的顶角。

根据实验数据计算出三棱镜的顶角，并与理论值进行对比，可以判断实验的准确性和误差。

实验结论：通过实验，我们掌握了分光计的调整方法，并使用分光计测量了三棱镜的顶角。

实验结果与理论值进行对比后，可以判断实验的准确性和误差。

实验十四分光仪的调节与三棱镜顶角的测定分光计是一种精确地测量光线偏转角度的光学仪器，可以用来观察光谱，测量光谱波长、偏转角、棱镜角等与角度有关的光学量。

许多光学仪器的基本结构都是以分光计为基础的。

现代的X 射线、 射线分光计已用于分析各种物质的成分和放射性剂量的测定。

由于分光计比较精密，操作控制部件较多且复杂，使用时必须按一定的规则严格调整，方能获得较高精度的测量结果。

分光计的调整思想、方法与技巧，在光学仪器中有一定的代表性，学习它的调节和使用方法，有助于掌握更为复杂的光学仪器的使用。

一、实验目的要求1．了解分光仪的结构，掌握调节和使用分光仪的方法。

2．利用分光仪测定三棱镜的顶角。

二、仪器用具JJY-2型分光仪、钠光灯及电源、三棱镜一块。

三、实验原理（一）、分光计的构造与工作原理分光计主要由底座、望远镜、载物平台、平行光管和读数装置等五个部分组成，物理实验常用的JJY 型分光计结构如图6-1所示。

（1）底座底座上安置着中心轴（又称主轴），轴上装有可绕中心轴转动的望远镜、刻度圆盘、角游标盘、载物台和与底座座脚相连接的平行光管。

（2）望远镜望远镜采用的是阿贝式自准直望远镜，结构如图6-2所示。

由目镜、管筒、分划板、小棱镜、小灯泡和物镜组成。

望远镜可以绕分光计的中心轴转动，并可以用制动螺钉固定在游标盘的某一位置上，其角度位置可由游标盘的读数装置读得。

载物平台平行光管自准直望远镜底座刻度读数盘图6-1分光计实物图图6-2阿贝式望远镜结构和分划板示意图（3）载物平台载物平台是用来放置光学元件的平台，可绕分光计的中心轴转动；松开该平台固定螺钉，可使平台沿中心轴升降；台下有三个调节螺钉，用以调节平台的水平度。

（4）平行光管平行光管是用来出射平行光束的，它在分光计上的位置是固定的；他的狭缝调节可以使狭缝宽度发生变化；松开固定螺钉可使狭缝前后移动，以使狭缝位于平行光管物镜的焦平面上；当狭缝被照亮时，光线便以平行光形式射出平行光管。

物理实验报告《分光计的调整和三棱镜顶角的测定》_实验报告目录一、实验目的 (2)二、实验原理 (2)1. 分光计的工作原理 (3)2. 三棱镜顶角测定的原理 (4)三、实验仪器与材料 (5)1. 分光计 (6)2. 三棱镜 (7)3. 测量工具 (8)4. 实验环境要求 (10)四、实验步骤 (10)1. 分光计的调整 (11)1.1 调整光源位置 (12)1.2 调整望远镜的目镜 (13)1.3 校正分光计的读数 (13)2. 三棱镜顶角的测定 (14)2.1 安装三棱镜 (15)2.2 调整测量装置 (15)2.3 进行顶角测量 (16)2.4 数据处理与结果分析 (17)五、实验数据记录与处理 (18)1. 实验数据的记录格式 (19)2. 实验数据的处理方法 (20)3. 结果分析与讨论 (20)六、实验结论 (22)七、实验误差来源分析及改进措施 (22)八、实验心得与体会 (23)一、实验目的本次实验旨在深入探究分光计的调整方法及其在测定三棱镜顶角中的应用。

通过实际操作，学生将熟悉分光计的工作原理和使用技巧，掌握调整分光计至最佳工作状态的方法，并能够准确测量三棱镜的顶角。

这不仅有助于提升学生的动手能力，还能加深对其光学性质的理解，为后续的光学实验和研究打下坚实基础。

二、实验原理本实验主要研究分光计的调整和三棱镜顶角的测定，分光计是一种用于测量光线波长分布的仪器，它可以将入射光线分解成不同波长的成分，从而实现对光线的分析和测量。

三棱镜顶角是指在特定条件下，从三棱镜底面反射出的顶角大小。

这两个实验都是光学领域的基本实验，对于了解光学基本原理和掌握光学仪器的使用具有重要意义。

我们来介绍分光计的调整，分光计由光源、透镜、光栅等部分组成，通过调整这些部件的位置和参数，可以使入射光线经过透镜和光栅后形成平行光线，从而实现对光线波长的测量。

在本实验中，我们将学习如何调整分光计的透镜和光栅，使其工作在合适的波长范围内。

分光计的调节和三棱镜顶角的测定实验报告一、实验目的本实验旨在掌握分光计的调节方法和三棱镜顶角的测定方法，以及了解分光计和三棱镜在光学仪器中的应用。

二、实验原理1.分光计调节方法（1）调节望远镜：通过调整望远镜的水平和垂直方向，使其与主轴垂直，并使其视场清晰。

（2）调节刻度盘：将刻度盘与目镜重合，然后通过调整刻度盘上的螺丝，使其刻度与十字线重合。

（3）调节游标：将游标移动到零点位置，然后通过旋转游标上的螺丝，使其指向零点位置。

2.三棱镜顶角测定方法（1）将三棱镜放置在支架上，并用胶带固定。

（2）用分光计测量入射角和反射角，并通过计算得出顶角。

三、实验步骤1.分光计调节（1）将分光计放置在水平台上，并使其水平。

（2）打开望远镜，通过旋转手轮使望远镜与主轴垂直。

（3）观察望远镜视场，调节目镜，使其视场清晰。

（4）将刻度盘与目镜重合，然后通过调整刻度盘上的螺丝，使其刻度与十字线重合。

（5）将游标移动到零点位置，然后通过旋转游标上的螺丝，使其指向零点位置。

2.三棱镜顶角测定（1）将三棱镜放置在支架上，并用胶带固定。

（2）将分光计对准三棱镜入射面，并读取入射角的数值。

（3）将分光计对准三棱镜反射面，并读取反射角的数值。

（4）通过计算得出三棱镜的顶角。

四、实验结果和分析1.分光计调节结果经过调节后，望远镜与主轴垂直，视场清晰。

刻度盘和游标指向零点位置。

2.三棱镜顶角测定结果通过测量得到入射角为45°，反射角为90°。

根据反射定律可知，入射角等于反射角。

因此，三棱镜的顶角为45°。

五、实验总结本实验通过对分光计和三棱镜的调节和测量，使我们更深入地了解了光学仪器的使用方法和原理。

同时，也提高了我们的实验操作能力和数据处理能力。

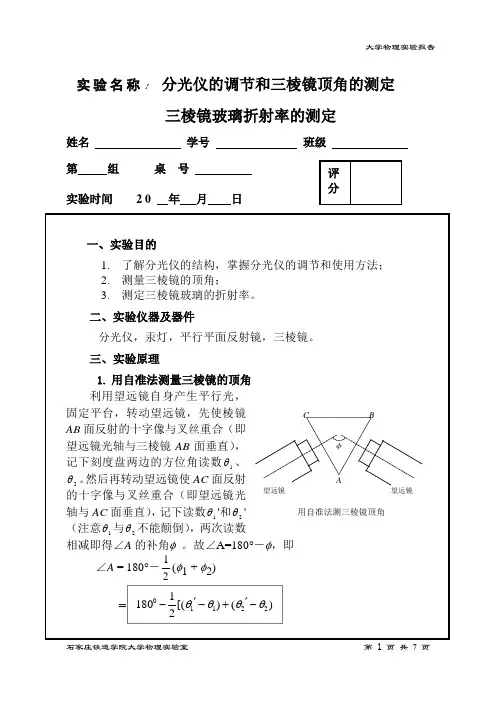

实验名称分光仪的调节和三棱镜顶角的测定Prepared on 22 November 2020实验名称：分光仪的调节和三棱镜顶角的测定三棱镜玻璃折射率的测定姓名学号 班级第 组 桌 号实验时间 2 0 年 月 日一、实验目的1. 了解分光仪的结构，掌握分光仪的调节和使用方法；2. 测量三棱镜的顶角；3. 测定三棱镜玻璃的折射率。

二、实验仪器及器件分光仪，汞灯，平行平面反射镜，三棱镜。

三、实验原理1. 用自准法测量三棱镜的顶角利用望远镜自身产生平行光，固定平台，转动望远镜，先使棱镜AB 面反射的十字像与叉丝重合（即望远镜光轴与三棱镜AB 面垂直），记下刻度盘两边的方位角读数1θ、2θ。

然后再转动望远镜使AC 面反射的十字像与叉丝重合（即望远镜光轴与AC 面垂直），记下读数1θ'和2θ'（注意1θ与2θ不能颠倒），两次读数相减即得∠A 的补角 。

故∠A=180－，即∠A = 180－12(1 + 2)调节望远镜的物镜（注意此时不能再调节目镜），使十字像清晰，并且要求像与叉丝二者间没有视差（轻轻晃动眼睛，看到的十字像与叉丝无相对位移即无视差，否则说明有视差）。

这时望远镜已聚焦于无穷远，即能够接收平行光。

（2）调整望远镜光轴与仪器主轴垂直。

在望远镜中已经看到从平面镜的一个平面反射回来的十字像，现在把平台（连同平面镜）转过180，从它的另一个平面找反射回来的十字像。

如果两面反射回来的十字像都与叉丝重合，则说明望远镜与仪器主轴垂直，这也是判断“垂直”的标准。

这里所说的“重合”，是指十字像与叉丝的横线等高，即微微转动平台时，十字像恰好能沿着叉丝的横线走。

（3）调整平行光管，使其光轴与仪器主轴垂直并且能够发出平行光。

A．调整平行光管光轴与仪器主轴垂直。

调节平行光管下面的螺丝达到要求。

B．使平行光管发出平行光。

改变狭缝与平行光管透镜间的距离（拉进拉出狭缝体），使望远镜中看到清晰的狭缝像，并且没有视差，这时平行光管即已能够发出平行光。

编号：TQC/K229物理实验报告《分光计的调整和三棱镜顶角的测Daily description of the work content, achievements, and shortcomings, and finally put forward reasonable suggestions or new direction of efforts, so that the overall process does not deviate from the direction, continue to move towards the established goal.【适用信息传递/研究经验/相互监督/自我提升等场景】编写：________________________审核：________________________时间：________________________部门：________________________物理实验报告《分光计的调整和三棱镜顶角的测定》完整版下载说明：本报告资料适合用于日常描述工作内容，取得的成绩，以及不足，最后提出合理化的建议或者新的努力方向，使整体流程的进度信息实现快速共享，并使整体过程不偏离方向，继续朝既定的目标前行。

可直接应用日常文档制作，也可以根据实际需要对其进行修改。

【实验目的】1．了解分光计的结构，学习分光计的调节和使用方法；2．利用分光计测定三棱镜的顶角；【实验仪器】分光计，双面平面反射镜，玻璃三棱镜。

【实验原理】如图6所示，设要测三棱镜AB面和AC面所夹的顶角a，只需求出j即可，则a＝1800－j。

图6 测三棱镜顶角【实验内容与步骤】一、分光计的调整（一）调整要求：1．望远镜聚焦平行光，且其光轴与分光计中心轴垂直。

2．载物台平面与分光计中心轴垂直。

（二）望远镜调节1．目镜调焦目镜调焦的目的是使眼睛通过目镜能很清楚地看到目镜中分划板上的刻线和叉丝，调焦办法：接通仪器电源，把目镜调焦手轮12旋出，然后一边旋进一边从目镜中观察，直到分划板刻线成像清晰，再慢慢地旋出手轮，至目镜中刻线的清晰度将被破坏而未被破坏时为止。

物理实验报告《分光计的调整和三棱镜顶角的测定》【实验目的】1．了解分光计的结构，学习分光计的调节和使用方法；2．利用分光计测定三棱镜的顶角；【实验仪器】分光计，双面平面反射镜，玻璃三棱镜。

【实验原理】如图6所示，设要测三棱镜AB面和AC面所夹的顶角a,只需求出j即可，则a=1800- j。

图6 测三棱镜顶角【实验内容与步骤】一、分光计的调整（一）调整要求：1 ．望远镜聚焦平行光，且其光轴与分光计中心轴垂直。

2．载物台平面与分光计中心轴垂直。

（二）望远镜调节1 ．目镜调焦目镜调焦的目的是使眼睛通过目镜能很清楚地看到目镜中分划板上的刻线和叉丝，调焦办法：接通仪器电源，把目镜调焦手轮12旋出，然后一边旋进一边从目镜中观察，直到分划板刻线成像清晰，再慢慢地旋出手轮，至目镜中刻线的清晰度将被破坏而未被破坏时为止。

旋转目镜装置11，使分划板刻线水平或垂直2．望远镜调焦望远镜调焦的目的是将分划板上十字叉丝调整到焦平面上，也就是望远镜对无穷远聚焦。

其方法如下：将双面反射镜紧贴望远镜镜筒，从目镜中观察，找到从双面反射镜反射回来的光斑，前后移动目镜装置11，对望远镜调焦，使绿十字叉丝成像清晰。

往复移动目镜装置，使绿十字叉丝像与分划板上十字刻度线无视差，最后锁紧目镜装置锁紧螺丝10 .（三）调节望远镜光轴垂直于分光计中心轴（各调一半法）调节如图7 所示的载物台调平螺丝 b 和 c 以及望远镜光轴仰角调节螺丝13，使分别从双面反射镜的两个面反射的绿十字叉丝像皆与分划板上方的十字刻度线重合，如图8 （a）所示。

此时望远镜光轴就垂直于分光计中心轴了。

具体调节方法如下：（1）将双面反射镜放在载物台上，使镜面处于任意两个载物台调平螺丝间连线的中垂面，如图7 所示。

图7 用平面镜调整分光计（2）目测粗调。

用目测法调节载物台调平螺丝7 及望远镜、平行光管光轴仰角调节螺丝13、29，使载物台平面及望远镜、平行光管光轴与分光计中心轴大致垂直。

《分光计的调节和三棱镜顶角的测定》实验报告一实验预习（20 分)学生进入实验室前应预习实验，并书写实验预习报告。

预习报告应包括：①实验目的，②实验原理，③实验仪器，④实验步骤⑤实验数据记录表等五部分。

以各项表述是否清楚、完整，版面是否整洁分三段给分。

好较好合格 2018 分 1715 分 1412 分预习报告不合格者，不允许进行实验。

该实验应重新预约，待实验室安排时间后进行实验（实。

验前还应预习实验）二实验操作过程（20 分)学生在教师的指导下进行实验。

操作过程分三步，第一步分光计调节，包括①目测粗调，②望远镜调焦到无穷远，适合观察平行光，③调节望远镜的光轴和仪器转轴垂直。

④调节平行光管发出的平行光与望远镜共轴。

⑤调节衍射光栅，使光栅与转轴平行，且光栅平面垂直于平行光管等五部分；第二步实验数据记录；第三步实验仪器整理。

以各项是否能够按照实验要求独立、正确完成，数据记录是否准确、正确分三段给分。

好较好合格 2018 分 1715 分 1412 分三实验纪律（10 分)学生进入实验室，按照学生是否按规定进入实验室，是否按照操作要求使用仪器，是否在实验结束后将仪器整理整齐，是否有大声喧哗、打闹现象。

分三段给分。

好较好合格 109 分 87 分 65 分以上三项成绩不足 30 分者，表示实验过程没有完成，应重新预约该实验。

实验完成后，学生课后完成一份完整的实验报告。

四、数据记录及处理（35 分）1 数据记录是否与课堂实验记录一致，书写是否准确，分三段给分。

好较好合格 109 分 87 分 65 分 2 数据记录及处理学生在数据处理过程中，是否按照要求正确书写中间计算结果、最终实验结果和不确定度的有效数字位数，分三段给分。

好较好合格 2523 分 2220 分 1915 分二、思考题（10 分)学生在实验结束后，在三道思考题中选择两道，抄写题目并回答。

按照问题回答是否准确，有自己的见解，分三段给分。

好较好合格 109 分 87 分 65 分三、格式及版面整洁（5 分)按照学生实验报告书写是否整洁，分三段给分。

物理实验报告《分光计的调整和三棱镜顶角的测定》实验报告标题: 分光计的调整和三棱镜顶角的测定实验目的:1. 掌握分光计的调整方法，保证其正常工作；2. 通过分光计测量三棱镜的顶角，验证光的折射定律。

实验器材与药品:1. 分光计2. 三棱镜3. 光源实验原理:1. 分光计的调整方法:分光计是用来测量光的折射角、入射角和反射角的仪器。

调整分光计时，首先使光线垂直进入分光计，然后通过调整仪器上的平台和测量组件，使得透镜放置正对光线源和初始检测物。

最后，通过调整分光计上的器件，使光线通过仪器的光束路径，按照无误差位置传输到接受器件上。

2. 三棱镜顶角的测量:通过分光计测量三棱镜的顶角，首先将三棱镜放置在分光计的平台上，使其一条边与光线的方向平行。

然后，通过调整分光计上的仪器，使得入射光线通过分光计到达三棱镜的顶点。

最后，通过读取测量仪器上的刻度，得到入射角和折射角，从而计算出顶角的大小。

实验步骤:1. 将分光计放置在水平台上，并调整好仪器上的测量组件和平台，使其垂直光线进入。

2. 将三棱镜放置在分光计的平台上，使其一边与光线的方向平行。

3. 通过调整分光计上的仪器，使得入射光线通过分光计到达三棱镜的顶点。

4. 读取分光计上的刻度，记录入射角和折射角的读数。

5. 计算三棱镜的顶角，并记录结果。

实验结果:实验中测得的入射角为X度，折射角为Y度。

实验讨论与分析:通过计算测得的三棱镜顶角，可以验证光的折射定律。

根据光的折射定律，入射角和折射角的正弦比应该等于两种介质的折射率的比值。

根据实验数据和已知的折射率，可以计算验证的折射率和实际折射率之间的差异。

实验总结:通过本次实验，我们掌握了分光计的调整方法，并利用分光计测量了三棱镜的顶角。

实验结果与理论值基本吻合，验证了光的折射定律。

实验过程中需要注意仪器的准确度和操作的精确度，可以通过多次重复测量来提高实验结果的准确性。

1'（推导公式与结果）结果表示为：∠2. 测量三棱镜折射率记录数据表格0.003折射率结果表示为： n =(1.526±0.003) 六、预习题（1）在调节望远镜时，你如何判断十字叉丝和十字像是否在同 一平面上（即如何判断有无视差）答：轻轻晃动头，使眼睛看到的十字像与叉丝无相对视差（2）调节望远镜光轴与仪器主轴的垂直关系时，两面反射回来的十字像都偏上（或都偏下）； B 一面偏上、一面偏下，分别应如何调节如果一面偏上3a ，另一面则偏下a ，这时应如何调节，怎样迅速使两面反射的像都与叉丝重合答：都偏上（或下），说明望远镜与仪器主轴不垂直，而载物台与仪器主轴垂直。

若像上下对称，说明望远镜正常而载物台倾斜。

通过渐进逼近方法调节，即：先调望远镜使偏上的3a 下降a ，然后调载物台使上下对称的2a 回到正确位置。

（3）载物平台下边有三个调节螺丝用来调节其倾斜度，为了在实验中便于调节，对于平面镜和三棱镜应分别如何放置（画图说明）（4）在测角时某个游标读数第一次为343?56'，第二次为33?28'，游标经过圆盘零点和不经过圆盘零点时所转过的角度分别是多少 过零点时，0000(3603328)343564932ϕ'''=+-= 不过零点时，00034356332831028ϕ'''=-=（5）在测量最小偏向角时，能否不转动平台，而是让三棱镜相对平台转动来获得，为什么不能！原因：三棱镜在载物台上的位置要调节到光学面法线与仪器主轴垂直，然后才能进行测量。

而让三棱镜相对平台转动会破坏这个条件（6）在实验中如何确定最小偏向角的位置先用眼睛观察，找到折射光线狭缝像。

然后分别向顺时针方向和逆时针方向轻轻转动载物平台（即改变入射角），注意观察狭缝像移动方向。

找到最小偏向角的位置。

（7）若找到了一种单色光的最小偏向角位置，此时其它单色光是否也同时处于最小偏向位置为什么此时，其它单色光不处在最小偏向角位置。

分光计的调节和三棱镜顶角的测定实验报告一、引言分光计是一种用于测量光线波长和色散特性的仪器。

通过调节分光计的参数，如光束宽度、入射角度等，可以获得精确的测量结果。

三棱镜作为光的折射工具，其顶角的大小对光的折射角有影响。

本实验旨在探究分光计的调节和三棱镜顶角的测定方法，以便准确测量和分析光的特性。

二、分光计的调节方法为了保证分光计的准确性和稳定性，需要进行以下几个方面的调节：2.1 光源的调节1.打开分光计的光源，调整亮度适宜，以确保光线明亮且稳定。

2.检查光源是否正常工作，确保光线的稳定度和均匀度满足实验要求。

2.2 光束宽度的调节1.将样品台对准光路，并通过调节器调整光束的宽度。

2.观察光束在样品台上形成的图像，通过调节器逐步调整，直到得到清晰、锐利的光束。

2.3 入射角度的调节1.使用调节螺丝调整入射角度，使得光线准确垂直射入样品台。

2.在调节过程中，观察光线是否有明显的偏离，确保入射角度调节准确。

三、三棱镜顶角的测定方法三棱镜顶角的大小对光的折射角产生影响，因此准确测定三棱镜顶角非常重要。

下面介绍一种常用的三棱镜顶角测定方法：3.1 实验装置1.一台分光计。

2.一个可调节角度的支架，用于固定三棱镜。

3.一束光。

3.2 实验步骤1.将三棱镜固定在支架上，用水平尺测量底面上两个顶点的距离，即底边长L。

2.将光线通过分光计射入三棱镜，调整入射角度，使得光线射入三棱镜的顶点处。

3.观察光束从底边射出后的折射角度，通过测量仪器上的刻度得到折射角i。

4.记录下角度i和底边长L。

3.3 数据处理1.计算三棱镜的顶角。

顶角A = 180° - 2 * i2.对多组实验数据求平均值，以提高测量的准确性。

3.统计误差并分析其来源，如光线的偏折、仪器读数的不确定性等。

四、实验结果与讨论根据实验数据，我们进行了如下的测量和分析：4.1 分光计的调节经过仔细调节，我们成功使光源稳定，光束宽度适中且清晰，入射角度准确。

分光计的调节和三棱镜顶角的测定分光计是一种用于精确测量光线角度的仪器，常被用于物理实验和光学研究中。

三棱镜是分光计中常用的一种光学元件，其顶角对于光的折射和散射具有重要的影响。

下面我们将详细介绍分光计的调节和三棱镜顶角的测定方法。

一、分光计的调节1.安装和调整首先，要将分光计放置在稳定的平面上，并确保其水平。

然后，使用望远镜瞄准标准光源（如远处的一盏明灯或一个激光束），通过调节分光计下的三个调节螺丝（两个水平调节螺丝和一个大头针调节螺丝），使望远镜中的十字线与标准光源重合。

此时，望远镜和分光仪的轴线应相互垂直。

2.调节望远镜的倾斜度调节望远镜的倾斜度是分光计调节的关键步骤。

要观察到清晰的谱线，需要将望远镜的倾斜度调整到使各谱线与望远镜轴线平行。

通过旋转望远镜，观察谱线的清晰度和位移量，不断调整望远镜的倾斜度，直到达到最佳观察效果。

3.调节光阑调节光阑可以增加入射光的亮度和减小杂散光的干扰。

通过旋转光阑套筒，可以改变光阑的大小。

需要注意的是，增大光阑会使谱线变宽，减小光阑会使谱线变窄。

因此，需要根据实验需求和观察效果进行适当调节。

4.调节起偏器和检偏器分光计中，起偏器和检偏器的调节对于得到清晰的谱线至关重要。

要使仪器正常工作，需要将起偏器和检偏器的角度调整到最佳位置。

通过旋转起偏器和检偏器的角度，可以观察到谱线的变化。

当两者角度一致时，将会观察到最清晰的谱线。

二、三棱镜顶角的测定在使用分光计测量三棱镜顶角时，可以采用最小偏向法。

该方法是通过观察不同波长的单色光线经过三棱镜后的偏向角，计算出顶角的大小。

以下是具体的测定步骤：1.将分光计调节到最佳工作状态，确保望远镜轴线与三棱镜的边平行。

2.在望远镜瞄准三棱镜的一侧后，旋转望远镜，使其瞄准另一侧。

在旋转过程中，可以观察到不同波长的单色光线所成的谱线逐渐移动。

当旋转一周时，再次瞄准第一侧，此时谱线会再次移动。

记录两次移动的最大值（偏向角）。

3.根据最小偏向角的定义，选择两次偏向角中的最小值作为最小偏向角。
