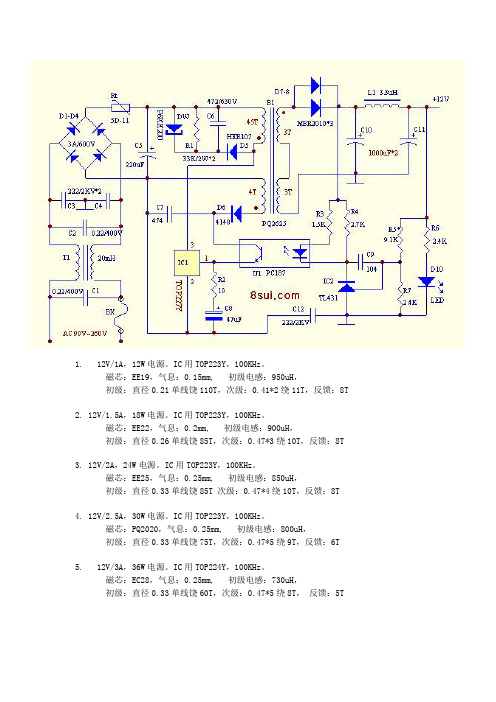

TOP系列电源

1. 12V/1A，12W电源。

IC用TOP223Y，100KHz。

磁芯：EE19，气息：0.15mm, 初级电感：950uH，初级：直径0.21单线饶110T，次级：0.41*2绕11T，反馈：8T2. 12V/1.5A，18W电源。

IC用TOP223Y，100KHz。

磁芯：EE22，气息：0.2mm, 初级电感：900uH，初级：直径0.26单线饶85T，次级：0.47*3绕10T，反馈：8T3. 12V/2A，24W电源。

IC用TOP223Y，100KHz。

磁芯：EE25，气息：0.25mm, 初级电感：850uH，初级：直径0.33单线饶85T 次级：0.47*4绕10T，反馈：8T4. 12V/2.5A，30W电源。

IC用TOP223Y，100KHz。

磁芯：PQ2020，气息：0.25mm, 初级电感：800uH，初级：直径0.33单线饶75T，次级：0.47*5绕9T，反馈：6T5. 12V/3A，36W电源。

IC用TOP224Y，100KHz。

磁芯：EC28，气息：0.25mm, 初级电感：730uH，初级：直径0.33单线饶60T，次级：0.47*5绕8T，反馈：5T6. 12V/4.2A，50W电源。

IC用TOP224Y，100KHz。

磁芯：PQ2620，气息：0.25mm, 初级电感：700uH，初级：直径0.33单线饶50T，次级：0.47*8绕6T，反馈：4T7. 12V/5A，75W电源。

IC用TOP225Y，100KHz。

磁芯：PQ2625，气息：0.3mm, 初级电感：600uH，初级：直径0.41单线饶48T，次级：0.47*8绕6T，反馈：4T8. 12V/8.1A，100W电源。

IC用TOP227Y，100KHz。

磁芯：EC35，气息：0.35mm, 初级电感：550uH，初级：直径0.41*2饶45T，次级：0.47*15绕6T，反馈：4T9. 12V/10A，120W电源。

绪论开关电源（Switched Mode Power Supply，SMPS）是一种由占空比控制的开关电路构成的电能变换装置，用于交流—直流或直流—直流电能的变换。

其功率从零点几瓦到数十千瓦，被广泛用于生活、生产、科研、军事等各个领域。

比如：小到彩色电视机、DVD播放机等家用电器、大到飞机、卫星、导弹、舰船中，都大量采用了开关电源。

开关电源的核心为电力电子开关电路，根据负载对电源提出的输出稳压或稳流特性的要求，利用反馈控制电路，采用占空比控制方法，对开关电路进行控制。

脉宽调制（PWM）技术的发展，导致了PWM开关电源问世（PWM开关电源的特点是用20KHz的载波进行脉冲宽度调制，电源的效率可达65%～70%），大幅度节约了能源，引起了人们的广泛关注，在电源技术发展史上被誉为20KHz革命。

高频化使开关电源装置空前的小型化，并使其进入更广泛的领域，特别是推动了高新技术产品的小型化、轻便化，在节约资源及保护环境方面具有深远的意义。

随着电子技术的高速发展，电子设备的应用领域越来越广，与人们的工作、生活的关系日益密切。

但是，任何电子设备都离不开可靠的电源，它们对电源的要求也越来越高。

并且，随着集成芯片尺寸的不断减小，处理速度越来越高，需要更加小型化、轻量化的电源（磁性元件和电容的体积、重量应随之减小）；未来的绿色电源要求开关电源的效率更高，性能更好，可靠性更高等。

这一切将促进开关电源的不断发展和进步。

开关电源体积小、效率高，被誉为高效节能电源，现已成为稳压电源的主导产品。

当今开关电源正向着集成化、智能化的方向发展。

高度集成、功能强大的开关型稳压电源代表着开关电源发展的主流方向。

本论文主要围绕当前流行的集成开关电源芯片进行小功率开关型稳压电源特性的研究。

本文采用TOP224Y研制了一款单片开关电源，论文给出了外围电路各部分的详细设计方法，并进行了参数计算，通过实测结果分析，验证了理论的可行性。

具有较强的适用性。

TOP系列电源防雷箱产品介绍TOP系列电源防雷箱依据IEC和GB标准设计，8/20波形最大通流容量20KA-100KA，能对电源系统的浪涌电压进行有效的钳制，电源B、C、D级产品均完备。

TOP系列电源防雷箱配备功能测试指示灯，能有效的指示防雷箱工作电源、浪涌防护状态，并可选备雷击计数、远程遥信监测功能。

★电涌保护失效报警功能/相零反接及接地不良报警★雷击计数、电源指示功能（可选）★电涌保护模块失效远程监测功能★残压低、响应时间快★安装设计人性化、结构严谨★工作环境温度适应性强★外壳保护等级高产品适用范围：▲广泛适用于通信、电力、厂矿、金融、民航、铁路等电源系统的保护▲建筑物总配电屏、室外配电柜/配电箱、楼层分配箱▲配电柜电箱无安装位置但须安装第一级防雷设施的环境▲无人值守但须安装第一级带遥信指示的防雷设备的环境▲需要有第一级电涌保护失效指示及报警指示及雷电泄放记录的环境产品尺寸图：安装说明1、取出箱子钥匙，插进锁孔打开防雷箱面板2、根据图1所示，将箱体固定在墙面上。

3、用电缆剪线钳裁剪相应长度的黄、绿、红、蓝色四种电源线及黄绿双色地线。

4、根据现场的接线方式对每条线末端做铜鼻子；选用≥150A开口线鼻子或者与线径相应的国标，圆口线鼻子，开口线鼻子用的电烙铁搪锡；圆口线鼻子用液压钳压接并搪锡。

5、根据图2所示，将防雷箱连接好。

6、把五条连接导线穿管固定；管可选用PVC管\槽、镀锌铁管\槽、黄腊管、波纹管、蛇皮管等；若采用屏蔽接线两端应接地。

7、停电接线，把黄、绿、红、蓝、黄绿五种线分别与电源配电柜内L1、L2、L3、N、PE相并联连接，最好并联安装于电源系统的空开进线端，并确保连接可靠。

8、用扎带固定配电箱内的连接导线，恢复供电。

9、用钥匙锁好防雷箱面板，所有指示灯全亮；安装完毕。

* 安装注意事项1、必须由专业持证电工进行安装。

2、接地的接地阻抗应符合相关的标准。

3、防雷箱连接导线的线径应符合相关要求，并且宜短、直。

绪论开关电源（Switched Mode Power Supply，SMPS）是一种由占空比控制的开关电路构成的电能变换装置，用于交流—直流或直流—直流电能的变换。

其功率从零点几瓦到数十千瓦，被广泛用于生活、生产、科研、军事等各个领域。

比如：小到彩色电视机、DVD播放机等家用电器、大到飞机、卫星、导弹、舰船中，都大量采用了开关电源。

开关电源的核心为电力电子开关电路，根据负载对电源提出的输出稳压或稳流特性的要求，利用反馈控制电路，采用占空比控制方法，对开关电路进行控制。

脉宽调制（PWM）技术的发展，导致了PWM开关电源问世（PWM开关电源的特点是用20KHz的载波进行脉冲宽度调制，电源的效率可达65%～70%），大幅度节约了能源，引起了人们的广泛关注，在电源技术发展史上被誉为20KHz革命。

高频化使开关电源装置空前的小型化，并使其进入更广泛的领域，特别是推动了高新技术产品的小型化、轻便化，在节约资源及保护环境方面具有深远的意义。

随着电子技术的高速发展，电子设备的应用领域越来越广，与人们的工作、生活的关系日益密切。

但是，任何电子设备都离不开可靠的电源，它们对电源的要求也越来越高。

并且，随着集成芯片尺寸的不断减小，处理速度越来越高，需要更加小型化、轻量化的电源（磁性元件和电容的体积、重量应随之减小）；未来的绿色电源要求开关电源的效率更高，性能更好，可靠性更高等。

这一切将促进开关电源的不断发展和进步。

开关电源体积小、效率高，被誉为高效节能电源，现已成为稳压电源的主导产品。

当今开关电源正向着集成化、智能化的方向发展。

高度集成、功能强大的开关型稳压电源代表着开关电源发展的主流方向。

本论文主要围绕当前流行的集成开关电源芯片进行小功率开关型稳压电源特性的研究。

本文采用TOP224Y研制了一款单片开关电源，论文给出了外围电路各部分的详细设计方法，并进行了参数计算，通过实测结果分析，验证了理论的可行性。

具有较强的适用性。

TOP221Y单片开关稳压电源TOP221Y是TOPSwicth-II系列单片开关电源，仅有三只引脚，外围元件很少，基本无须调试的TOP系列专用开关电源电路TOP221Y，图1是TOP221Y的基本应用电路，TOP221Y在密封的的环境中使用，在85—265V的交流电压下，可输出7W左右的最大功率，而在开放的条件使用输出功率可达15W，我们这里使用的超小型的电源适配器，工作环境是完全密封的，所以选用TOP221Y是合适的，但在塑壳内也必须给TOP221Y 加上足够大面积的铝质散热器。

图2是TOP221Y是TOPSwicth-II单片，仅有三只引脚，外围元件很少，基本无须调试的TOP系列专用电路TOP221Y，图1是TOP221Y的基本应用电路，TOP221Y在密封的的环境中使用，在85—265V的交流电压下，可输出7W左右的最大，而在开放的条件使用输出功率可达W，我们这里使用的超小型的电源适配器，工作环境是完全密封的，所以选用TOP221Y是合适的，但在塑壳内也必须给TOP221Y加上足够大面积的铝质。

图2是TOP221Y的内部电路框图。

下面我们对这个电源的工作原理简述如下。

TOP221主要性能参数TOP221Y是宽电压范围的单片开关电源模块，可通过外接少量外围元件组成功率在15W以下的高效率电源。

为提高输出电压的精度，电压采样电路使用了高精度可调稳压管，并通过耦合将负反馈电压回馈至TOP221Y的控制端。

通过合理的印刷板设计，可使电路工作稳定可靠，电磁辐射降至最小，也可有效地抗外部电磁干扰，具有较好的电磁兼容性能。

输出直流电路采用了LC电路，有效消除次级电路中的高频干扰信号。

交流输入电压范围：85V-265V(47-440Hz)。

直流输出：5V/，纹波小于50mV。

该电源具有约1%的电压调整率和负载调整率，整机效率可达70%以上。

交流输入电压范围：85V-265V(47-440Hz)。

工作温度范围：0-75℃。

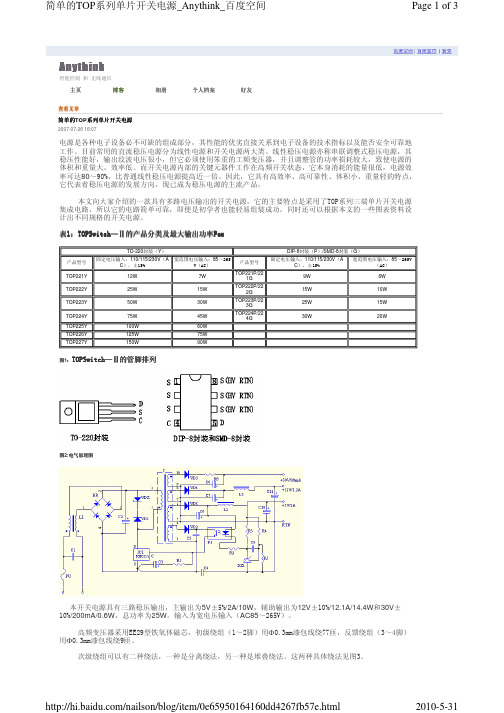

查看文章简单简单的的TOP 系列系列单单片开关电开关电源源2007-07-26 16:07电源是各种电子设备必不可缺的组成部分，其性能的优劣直接关系到电子设备的技术指标以及能否安全可靠地工作。
