IEC60950安规要求介绍1. 引言IEC 60950是国际电工委员会（International Electrotechnical Commission）制定和发布的一项标准，该标准关注电子设备的安全性要求。
本文将介绍IEC 60950标准的背景和要求，以及它在电子行业中的重要性。
2. IEC 60950标准背景IEC 60950标准最初于2005年发布，目前已被IEC 62368-1标准所取代，而IEC 60950-1:2005则被归于IEC 62368-1的过渡版本。
该标准适用于信息技术设备，如计算机、打印机、网络设备等。
它的目的是确保这些设备在正常使用情况下不会对用户、运维人员和环境带来危险。
3. IEC 60950标准要求IEC 60950主要涵盖了以下几个方面的要求：3.1 电气要求IEC 60950要求设备的内部电路设计必须符合特定的电气安全要求。
这些要求包括电压限制、绝缘要求、接地要求等。
此外，设备应该具备过电流和过温保护功能，以防止电路过载和过热引起的危险。
3.2 机械要求设备的机械设计必须符合IEC 60950的要求，以防止机械破裂、电缆拉断等意外情况。
设备应具备适当的结构强度和稳定性，能够抵抗常规操作和意外碰撞带来的影响。
3.3 热管理要求IEC 60950要求设备能够有效管理和散热，以防止过热引发的事故。
设备应具备适当的散热结构和系统，能够在正常操作下保持良好的温度控制。
3.4 辐射要求设备在正常操作过程中应符合辐射相关的国家和地区的法规要求。
设备的辐射水平应处于安全范围内，不会对人体和周围环境产生有害影响。
3.5 化学要求根据IEC 60950的要求，设备内部的化学材料和物质应当符合相关法规的限制要求。
尤其是那些可能对人体健康产生负面影响的化学物质。
3.6 环境要求IEC 60950要求设备能够在特定的环境条件下正常运行。
这包括温度、湿度、海拔高度等环境要素的限制。
设备应设计和制造，以适应不同的环境条件。
IEC/EN60950-1安规标准细则二、电气间隙及爬电距离1，L-N 间须至少满足基本绝缘2，保险丝两引脚间需至少满足基本绝缘3, 初次级电路之间,光藕初次级之间，变压器初次级之间(含初级绕组/初级PIN/初级铜箔对次级绕组/次级PIN/次级铜箔),Y电容初次级间均需满足双重绝缘或加强绝缘；初级带电部件同外壳外部可触及部位间需满足最少0。
4mm的穿透绝缘或双重绝缘/加强绝缘要求参考IEC60950-1 table 2H，2J,2L,基本绝缘，附加绝缘，加强绝缘（或双重绝缘)需满足以下要求(工作电压以250V AC 或354V峰值计算)：基本绝缘/附加绝缘: 电气间隙CL:2。
mm Min, 爬电距离2。
5 mm Min双重绝缘/加强绝缘: 电气间隙CL:4.。
mm Min，爬电距离5.0 mm Min备注1：计算电气间隙及爬电距离，允许对内部零件施加10N的力备注2：计算电气间隙及爬电距离时，污染等级以2级计备注3：计算电气间隙及爬电距离时,物料级别通常为IIIb备注4:计算爬电距离时，允许用插值法三、高压及绝缘要求1备注：开关电源建议用DC电压进行高压测试.2、绝缘电阻IEC/EN60950-1对绝缘电阻无要求.四、正常温升(通常带满载进行测试）1，测试电压a，测试电压为电源电压的+6%- -10%，或b，额定电压为230V时，测试电压为230V的+/—10％，或c, 生产商指定的更宽的电压范围2,测试频率为50HZ 和/或60HZ3, 环境温度最大的环境温度为25度或生产商指定的更大值4, 绕阻允许的最高温度T《零件允许的最高温度+环境温度-生产商指定的最大的环境温度举例：B级绝缘物料允许的最高温度为120度, 测试的环境温度为25度,—若生产商没有指定最大的环境温度，则T《120+25-25,即T《120度（热偶法测试时T还需减10度)-若生产商指定最大的环境温度为40度，则则T《120+25—40,即T《105度（热偶法测试时T还需减10度）具体零件的温度限定见表4B5,正常温升测试的接收标准测试过程中,温度保险丝及电流保险丝不允许动作,零部件温度不得超出表4B的要求,测试后产品需立即通过高压测试五、异常测试(通常带满载进行测试）1, 测试电压a，测试电压为电源电压的+6%- —10%，或b，额定电压为230V时，测试电压为230V的+/-10%,或c, 生产商指定的更宽的电压范围2,测试频率为50HZ 和或60HZ3，环境温度最大的环境温度为25度或生产商指定的更大值4,测试方法a）开路或短路半导体零件和电容b）组合电路中会导致出现能量过分消耗的内部错误c)满足双重绝缘或加强绝缘的Y电容不必进行单一故障测试5，异常测试的接收标准异常测试过程中不允许出现:———火蔓延到设备外部，并且-——发出金属融化物——-外壳出现变形致使电气间隙及爬电距离不符要求-——A级绝缘物料温度超过150度，E级绝缘物料温度超过165度，B级绝缘物料温度超过175度，F 级绝缘物料温度超过190度,H级绝缘物料温度超过210度异常测试过程后不允许出现：—-——-高压失败六、接触电流（泄露电流）———可接触不见及电路没有连接到保护接地时，接触电流0.25mA Max-—-手持设备测试设备端子通过主保护接地端子时，接触电流0。
IEC60950-1安规要求介绍讲义引言IEC60950-1是国际电工委员会（International Electrotechnical Commission）制定的安全标准，适用于信息技术设备（Information Technology Equipment，简称ITE）。
本文档将介绍IEC60950-1安规要求的基本概念和相关细节。
IEC60950-1的基本概念IEC60950-1是基于安全性原则的标准，其主要目的是保护使用者和操作员不受设备电气、机械和火灾等方面的危害。
该标准包含了一系列安全要求，以确保设备在正常使用中不会对人体造成伤害，并可以正常运行。
IEC60950-1的安全要求分为以下几个方面：1.电气安全：包括对设备内部电路的保护，以及对电气绝缘、接地和接触电流的要求。
2.机械安全：包括对设备结构和材料的要求，以及对可触及的部件和移动部分的安全保护。
3.火灾安全：包括对设备燃烧性能和防火措施的要求，以及对设备在故障条件下的火灾风险评估。
4.辐射安全：包括电磁辐射和光辐射的安全要求，以保护使用者和操作员的健康。
5.温度和湿度安全：包括对设备工作环境的温度和湿度要求，以确保设备的正常运行。
IEC60950-1安规的详细要求1. 电气安全要求1.1 设备内部电路的保护要求：•设备内部电路应采用双重绝缘或等效绝缘材料，以防止电气短路和触电风险。
•设备内部电路的绝缘电阻应满足规定的要求，以确保设备在正常工作和故障条件下不会引发危险。
•设备应具备过流和过压保护装置，以防止设备损坏和电气火灾。
1.2 电气绝缘和接地要求：•设备的外壳和外部连接部件应具备足够的机械强度和电气绝缘性能，以防止电气触电风险。
•设备应有可靠的接地装置，以确保设备在故障条件下能够及时排除电气故障。
2. 机械安全要求2.1 设备结构和材料的要求：•设备结构应有足够的机械强度和稳定性，以防止设备在正常使用过程中发生变形或损坏。
想了解 IEC/ UL 60950-1:2000 安全标准如何影响电源供电或电池供电的信息类产品的设计吗？需要变更设计，但却没把握 IEC/ UL 60950-1:2000 的规定对于变更的设计有何影响？本文的问答内容旨在协助您符合 IEC/ UL 60950-1:2000 的安全要求。
第一部分沿面距离 (Creepage Distance)IEC/ UL 60950-1:2000 最小沿面距离的规定载录于 2.10.4 条款中。
敬请参考表 2L 以了解各产品应有的沿面距离要求。
若您的产品所测出的工作电压介于表中指定的两个工作电压值之间，您可利用线性内插法 (Linear Interpolation) 计算出所需要的沿面距离。
请参见表 2L 之附注2。
现在就由以下的举例，示范线性插入法的计算运用。
范例 = 电路信息输入电压：100-240V AC测出的工作电压：365 Vms, 890 V peak污染等级：2材料类别：IIIa 或 IIIbQ1a：如何计算基本绝缘需要的沿面距离？300V 需要的沿面距离 = 3.2mm400V 需要的沿面距离 = 4.0mm(4.0－3.2)÷(400－300)×65＝0.523.2＋0.52＝3.72A1a. 基本绝缘需要的的最小沿面距离 = 3.8mm注意事项：须根据表 2L 之附注2，以无条件进入的方式算到最接近的 0.1 mm 单位。
Q1b. 如何计算加强绝缘 (Reinforced Insulation) 需要的沿面距离？公式：(基本绝缘需要的沿面距离) ×2==== > 3.72×2=7.44A1b. 加强绝缘需要的的最小沿面距离 = 7.5 mm注意事项：须根据表 2L 之附注2，以无条件进入的方式算到最接近的 0.1 mm 单位。
须先将基本绝缘所需的最小沿面距离加倍后，再用无条件进入的方式算到最接近的 0.1 mm 单位。

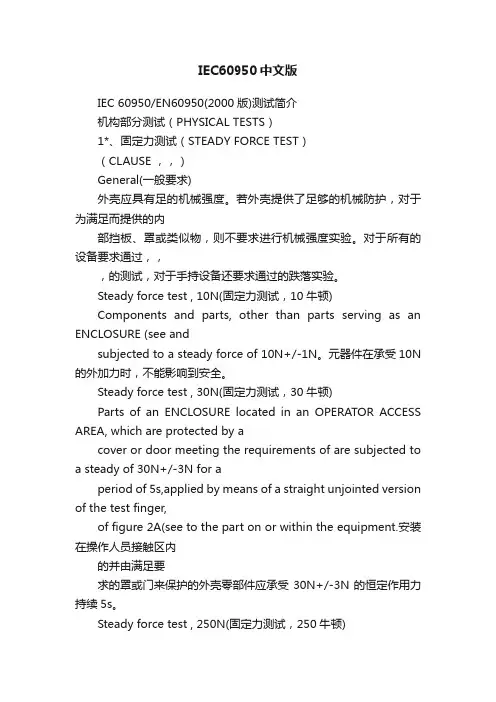

IEC60950中文版IEC 60950/EN60950(2000版)测试简介机构部分测试（PHYSICAL TESTS）1*、固定力测试（STEADY FORCE TEST）（CLAUSE ，，）General(一般要求)外壳应具有足的机械强度。
若外壳提供了足够的机械防护，对于为满足而提供的内部挡板、罩或类似物，则不要求进行机械强度实验。
对于所有的设备要求通过，，，的测试，对于手持设备还要求通过的跌落实验。
Steady force test , 10N(固定力测试，10牛顿)Components and parts, other than parts serving as an ENCLOSURE (see andsubjected to a steady force of 10N+/-1N。
元器件在承受10N 的外加力时，不能影响到安全。
Steady force test , 30N(固定力测试，30牛顿)Parts of an ENCLOSURE located in an OPERATOR ACCESS AREA, which are protected by acover or door meeting the requirements of are subjected to a steady of 30N+/-3N for aperiod of 5s,applied by means of a straight unjointed version of the test finger,of figure 2A(see to the part on or within the equipment.安装在操作人员接触区内的并由满足要求的罩或门来保护的外壳零部件应承受30N+/-3N的恒定作用力持续5s。
Steady force test , 250N(固定力测试，250牛顿)外部防护罩应承受250N+/-10N的恒定力持续5s，该作用力通过能在直径300mm圆形平面上进行接触的适用的实验工具，施加到固定在设备上的防护外壳上。

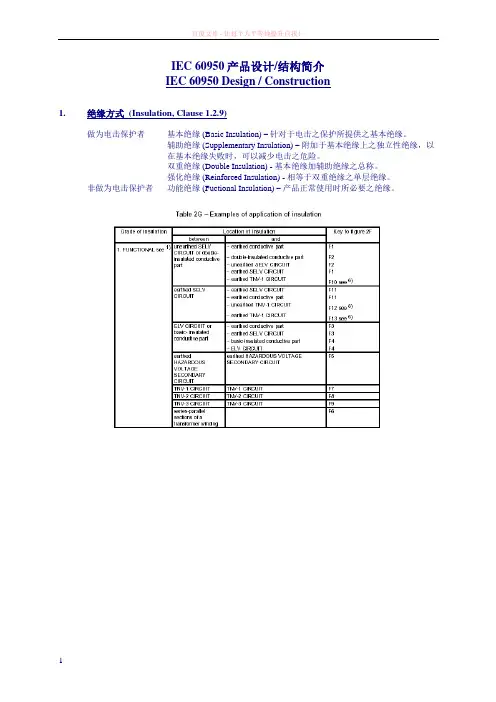

IEC 60950产品设计/结构简介
IEC 60950 Design / Construction
1. 绝缘方式 (Insulation, Clause 1.
2.9)
做为电击保护者基本绝缘 (Basic Insulation) –针对于电击之保护所提供之基本绝缘。
辅助绝缘 (Supplementary Insulation) –附加于基本绝缘上之独立性绝缘，以
在基本绝缘失败时，可以减少电击之危险。
双重绝缘 (Double Insulation) - 基本绝缘加辅助绝缘之总称。
强化绝缘 (Reinforced Insulation) - 相等于双重绝缘之单层绝缘。
非做为电击保护者功能绝缘 (Fuctional Insulation) –产品正常使用时所必要之绝缘。
2. 直接插入式产品 (Direct Plug-In Unit)
可以使用 UL 60950/CSA 60950 (I.T.E产品)或 UL1310/CSA223 (Class 2 Power Supply) 做验证。
美规插头尺寸须符合NEMA 1-15P (2-pin) or 5-15P (3-pin)。
插头拉力测试 (20 lb， 2 min each blade， UL 1310)。
插头推力测试 (30 lb each blade， 40 lb together， 1 min， UL 1310)。
插头至外壳边缘≥ 5.1mm(for UL)，7.9 mm (CSA)。
输入线须耐 35 lb 拉力测试 (UL 1310)。
输出线须耐 20 lb 拉力测试 (UL 1310)。
3. 空间/沿面距离 (Clearance/Creepage Distances,Clause 2.10, Tables 2H, 2J, 2K and 2L)
空间直线距离以峰值电压，根据 Table 2H (primary)、2J (primary additional)、2K (secondary) 计
算。
沿面爬行距离以RMS电压值，根据 Table 2L 计算，但不小于空间直线距离。
250 V 以下时，L 至 N、初级至地：creepage 2.5 mm，clearance 2.0 mm (整流前)。
250 V 以下时初级至次级：creepage 5 mm，clearance 4 mm。
TNV 至 SELV线路：creepage 2.5 mm，clearance 2.0 mm (Nemko)：creepage 2.0 mm，clearance 1.8 mm (TÜV)。
PCB 间距应参照实际工做电压 (peak or dc)，若间距不足时 UL 可做耐压测试，CSA 做短路测试。
零件应施以 10 N 之推力作判断。
空间距离：
空间距离的数值应符合下列最小值的规定：
—立地式产品的外壳或桌上型产品上非重直面顶部，可接近导电零件，与危险性电压上零件，用作强化绝缘 (Reinforced insulation) 之空气间隙，不得小于10mm。
—A类插头式产品之外壳上，已接地之可接近导电零件，与危险性电压上零件，用作基本绝缘 (Basic insulation) 之空气间隙，不得小于2mm。
Primary Circuit之空间距离应符合Table 2H 及2J中最小值之规定。
如果工作电压之峰值超过AC主电源电压之峰值时，绝缘之最小空间距离为下列两项数值之和：—工作电压等于AC主电源电压时，Table 2H之最小空间距离值；以及
—Table 2J中附加空间距离值。
沿面距离：
沿面距离不得少于Table 2L之最小数值。
强化绝缘或双重绝缘 (Reinforced or Double insulation) 之沿面距离是Table 2L中基本绝缘数值的两倍。
如果Table 2L之沿面距离小于Table 2H， 2J 与2K之空间距离时，则空间距离即是最小沿面距
离。
判定沿面距离时之工作电压应考虑下列要项：
—实际的RMS值或DC 电压值。
—如使用DC 电压值，不必考虑附加之纹波。
—短期情况 (如TNV线路中之振铃信号)，不必考虑。
—短暂之干扰不必考虑 (如噪声)。
—连到TNV 线路中，如果无法得知通讯网络之特性时，其工作电压应假定，TNV-1 线路为60 Vdc，TNV-2 与TNV-3线路为120Vdc。
如果所量测之工作电压，在相邻两点之间可使用内插法，来决定最小沿面距离。
—
4．线圈/变压器 (Transformer)
若变压器线圈温度测试超过 110ºC (95ºC 温升)，则须有 UL Class B 变压器绝缘系统 (OBJY2)。
Line Choke 温度测试若超过 110ºC，无须为 UL 认可之Class B 变压器绝缘系统，但 bobbin，insulation tape 与varnish 温度规格须适当。
有些工程师接受同结构之不同厂商变压器，而不另测试。
须符合 creepage/clearance 规格，参考表2H, 2J, 2K, 2L。
尽量使用 Material Group 较高之材料 (通常订义为 Material Group III， CTI<400)。
