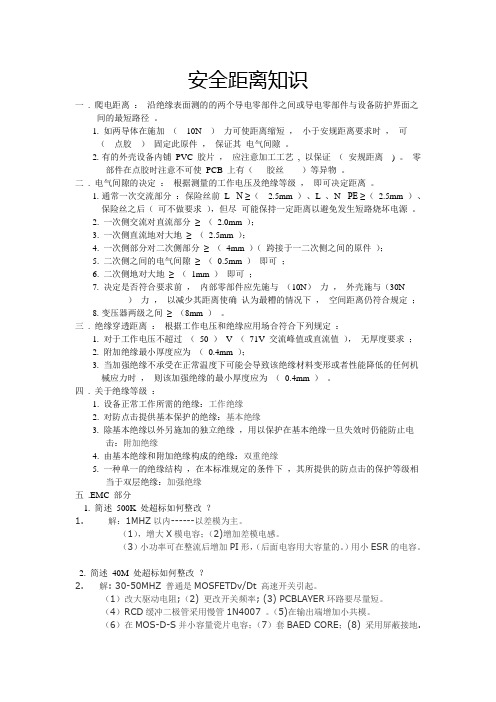

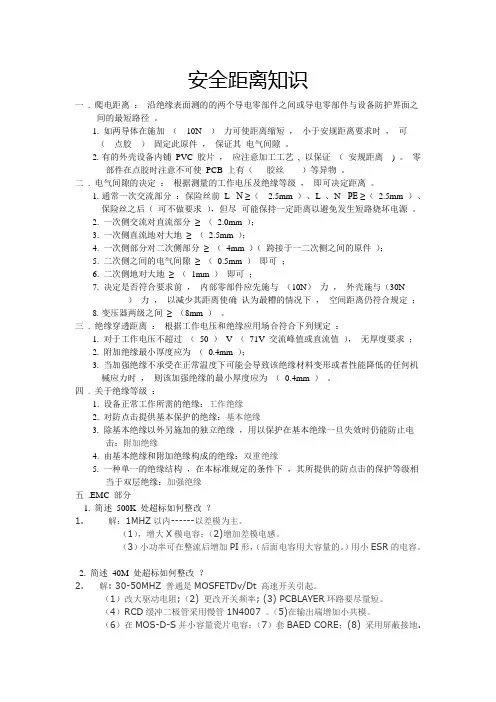

安全距离知识一. 爬电距离：沿绝缘表面测的的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。
1. 如两导体在施加（10N ）力可使距离缩短，小于安规距离要求时，可（点胶）固定此原件，保证其电气间隙。
2.有的外壳设备内铺PVC 胶片，应注意加工工艺, 以保证（安规距离) 。
零部件在点胶时注意不可使PCB 上有（胶丝）等异物。
二. 电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离。
1.通常一次交流部分：保险丝前L - N ≥ （2.5mm ）、L 、N - PE ≥ （2.5mm ）、保险丝之后（可不做要求），但尽可能保持一定距离以避免发生短路烧坏电源。
2. 一次侧交流对直流部分≥ （2.0mm ）；3. 一次侧直流地对大地≥ （2.5mm ）；4. 一次侧部分对二次侧部分≥ （4mm ）（跨接于一二次侧之间的原件）；5. 二次侧之间的电气间隙≥ （0.5mm ）即可；6. 二次侧地对大地≥ （1mm ）即可；7. 决定是否符合要求前，内部零部件应先施与（10N）力，外壳施与（30N）力，以减少其距离使确认为最糟的情况下，空间距离仍符合规定；8.变压器两级之间≥ （8mm ）。
三. 绝缘穿透距离：根据工作电压和绝缘应用场合符合下列规定：1. 对于工作电压不超过（50 ）V （71V 交流峰值或直流值），无厚度要求；2. 附加绝缘最小厚度应为（0.4mm ）；3. 当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或者性能降低的任何机械应力时，则该加强绝缘的最小厚度应为（0.4mm ）。
四. 关于绝缘等级：1. 设备正常工作所需的绝缘：工作绝缘2. 对防点击提供基本保护的绝缘：基本绝缘3. 除基本绝缘以外另施加的独立绝缘，用以保护在基本绝缘一旦失效时仍能防止电击：附加绝缘4. 由基本绝缘和附加绝缘构成的绝缘：双重绝缘5. 一种单一的绝缘结构，在本标准规定的条件下，其所提供的防点击的保护等级相当于双层绝缘：加强绝缘五.EMC 部分1. 简述500K 处超标如何整改？1.解：1MHZ以内------以差模为主。

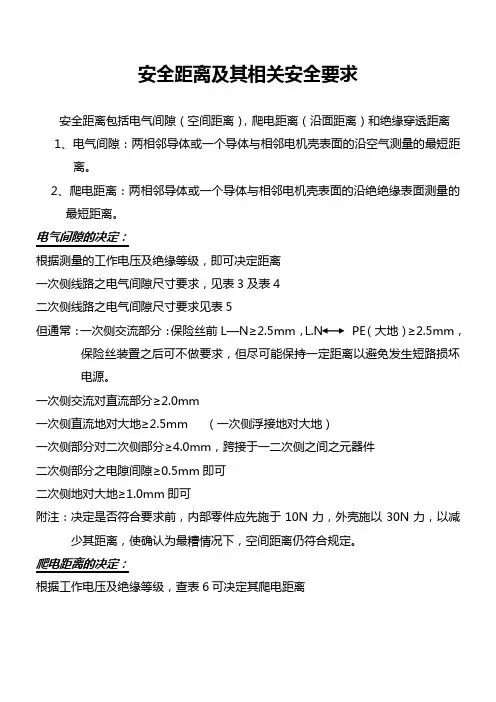

安全距离及其相关安全要求安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。
2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。
电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm（一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。
爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N但通常：保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。
（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。
（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上3、绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求；——附加绝缘最小厚度应为0.4mm；——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。

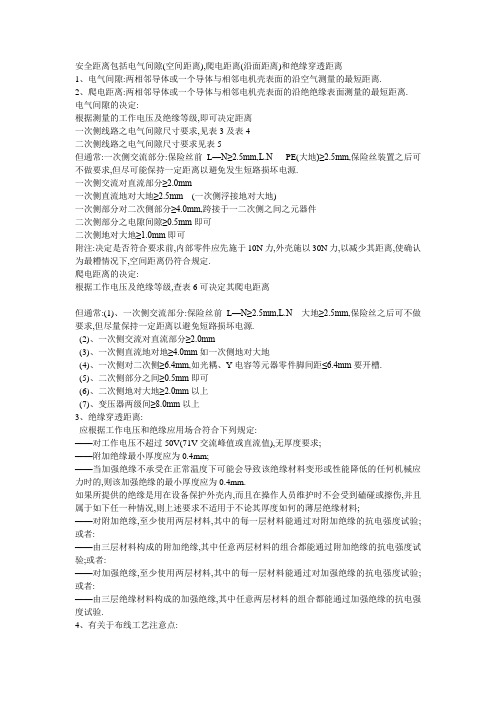

安全距离包括电气间隙(空间距离),爬电距离(沿面距离)和绝缘穿透距离1、电气间隙:两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离.2、爬电距离:两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离.电气间隙的决定:根据测量的工作电压及绝缘等级,即可决定距离一次侧线路之电气间隙尺寸要求,见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常:一次侧交流部分:保险丝前L—N≥2.5mm,L.N PE(大地)≥2.5mm,保险丝装置之后可不做要求,但尽可能保持一定距离以避免发生短路损坏电源.一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm(一次侧浮接地对大地)一次侧部分对二次侧部分≥4.0mm,跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注:决定是否符合要求前,内部零件应先施于10N力,外壳施以30N力,以减少其距离,使确认为最糟情况下,空间距离仍符合规定.爬电距离的决定:根据工作电压及绝缘等级,查表6可决定其爬电距离但通常:(1)、一次侧交流部分:保险丝前L—N≥2.5mm,L.N大地≥2.5mm,保险丝之后可不做要求,但尽量保持一定距离以避免短路损坏电源.(2)、一次侧交流对直流部分≥2.0mm(3)、一次侧直流地对地≥4.0mm如一次侧地对大地(4)、一次侧对二次侧≥6.4mm,如光耦、Y电容等元器零件脚间距≤6.4mm要开槽.(5)、二次侧部分之间≥0.5mm即可(6)、二次侧地对大地≥2.0mm以上(7)、变压器两级间≥8.0mm以上3、绝缘穿透距离:应根据工作电压和绝缘应用场合符合下列规定:——对工作电压不超过50V(71V交流峰值或直流值),无厚度要求;——附加绝缘最小厚度应为0.4mm;——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的,则该加强绝缘的最小厚度应为0.4mm.如果所提供的绝缘是用在设备保护外壳内,而且在操作人员维护时不会受到磕碰或擦伤,并且属于如下任一种情况,则上述要求不适用于不论其厚度如何的薄层绝缘材料;——对附加绝缘,至少使用两层材料,其中的每一层材料能通过对附加绝缘的抗电强度试验;或者:——由三层材料构成的附加绝缘,其中任意两层材料的组合都能通过附加绝缘的抗电强度试验;或者:——对加强绝缘,至少使用两层材料,其中的每一层材料能通过对加强绝缘的抗电强度试验;或者:——由三层绝缘材料构成的加强绝缘,其中任意两层材料的组合都能通过加强绝缘的抗电强度试验.4、有关于布线工艺注意点:如电容等平贴元件,必须平贴,不用点胶如两导体在施以10N力可使距离缩短,小于安规距离要求时,可点胶固定此零件,保证其电气间隙.有的外壳设备内铺PVC胶片时,应注意保证安规距离(注意加工工艺)零件点胶固定注意不可使PCB板上有胶丝等异物.在加工零件时,应不引起绝缘破坏.5、有关于防燃材料要求:热缩套管V—1或VTM—2以上;PVC套管 V—1或VTM—2以上铁氟龙套管V—1或VTM—2以上;塑胶材质如硅胶片,绝缘胶带V—1或VTM—2以上 PCB板 94V—1以上6、有关于绝缘等级(1)、工作绝缘:设备正常工作所需的绝缘(2)、基本绝缘:对防电击提供基本保护的绝缘(3)、附加绝缘:除基本绝缘以外另施加的独立绝缘,用以保护在基本绝缘一旦失效时仍能防止电击(4)、双重绝缘:由基本绝缘加上附加绝缘构成的绝缘(5)、加强绝缘:一种单一的绝缘结构,在本标准规定的条件下,其所提供的防电击的保护等级相当于双重绝缘各种绝缘的适用情形如下:A、操作绝缘oprational insulationa、介于两不同电压之零件间b、介于ELV电路(或SELV电路)及接地的导电零件间.B、基本绝缘basic insulationa、介于具危险电压零件及接地的导电零件之间;b、介于具危险电压及依赖接地的SELV电路之间;c、介于一次侧的电源导体及接地屏蔽物或主电源变压器的铁心之间;d、做为双重绝缘的一部分.C、补充绝缘 supplementary insulationa、一般而言,介于可触及的导体零件及在基本绝缘损坏后有可能带有危险电压的零件之间,如:Ⅰ、介于把手、旋钮,提柄或类似物的外表及其未接地的轴心之间.Ⅱ、介于第二类设备的金属外壳与穿过此外壳的电源线外皮之间.Ⅲ、介于ELV电路及未接地的金属外壳之间.b、做为双重绝缘的一部分D、双重绝缘Double insulation Reinforced insulation一般而言,介于一次侧电路及a、可触及的未接地导电零件之间,或b、浮接(floating)的SELV的电路之间或c、TNV电路之间双重绝缘=基本绝缘+补充绝缘注:ELV线路:特低电压电路在正常工作条件下,在导体之间或任一导体之间的交流峰值不超过42.4V或直流值不超过60V的二次电路.SELV电路:安全特低电压电路.作了适当的设计和保护的二次电路,使得在正常条件下或单一故障条件下,任意两个可触及的零部件之间,以及任意的可触及零部件和设备的保护接地端子(仅对I类设备)之间的电压,均不会超过安全值.TNV:通讯网络电压电路在正常工作条件下,携带通信信号的电路.1. 何谓漏电流?当电流经过绝缘阻抗後溢出,称之为漏电流(Leakage current),当漏电流经由人体接触,使电流经过人体後流向Earth,即造成电气伤害.漏电流测试与耐压测试丶接地保护测试的不同处,在於设备是在运作状态下做测试.漏电流测试中会加上一个人体模拟阻抗电路,可模拟在真实情况下漏电流经过人体的大小.2. 何谓患者附属电流?当产品运作时,电流从一个applied part测试点经过MD後至另一个applied part测试点再流向地端.3. 何谓对地漏电流?产品运作时,电流从电源端经过待测物流向电源E端,人体接触到产品E端时会导致感电,称之为对地漏电流.4. 为何医疗设备安规标准这麽重视漏电流测试?医疗设备的定义为与病患(大多法规指为人类,欧规则指人类及动物)有物理或电气上的接触,用於诊断丶治疗丶监控之设备.医疗设备的漏电流测试注重在Applied part-在一般使用情况下,以物理方式接触病患或病患须碰触的配件或设施,如探针丶心电图丶血压棒丶手术台等.漏电流皆会对病患及相关人员产生危害.5. 何谓接触漏电流?产品运作时,电流从二种电源端经过待测物流向外壳丶接点丶镙丝等产品可接触部位(Accessible part),人体接触时产生感电,称之为接触漏电流.6. 漏电流共分为哪几种?漏电流依不同安规而有不同的测试模式,也依不同的测试点而有不同的漏电流标准.最常见的为电流从经过待测物流向电源E端,人体接触到产品E端时会导致感电,称之为对地漏电流(Earth Leakage Current).对地漏电流测试时电源端输入110%额定电压,加上人体模拟电路,并判断经过人体模拟电路之电流值是否超过漏电流限制值.另外还有病患漏电流丶病患从属漏电流等不同漏电流测试.7. 产品的绝缘类型有哪些?不论是国家标准法规或地区标准法规,漏电流的标准依产品之绝缘类型而有所不同.“CLASSI, II ,III” 主要是考虑产品的绝缘系统,源自IEC体系,简单解释如下:CLASS I 是指产品的防触电保护不仅依靠基本绝缘,而且还包括接地方式.CLASS II是指产品的防触电保护不仅依靠基本绝缘,而且还包括附加的安全措施,例如双重绝缘或加强绝缘,但没有接地或依赖安装条件的保护措施.CLASS III是指产品的防触电保护依靠电源电压为安全特低电压(SELV),并且其中不会产生危险电压.8. 何谓患者漏电流?患者漏电流共有三种测试.第一种是当产品运作时,电流从电源端经过applied part後流向地端;另一种测试为将电力来源以110%最高使用电压施加於MD上,让电流经过applied part丶accessible part後流向地端;第三种测试,将电力来源以110%最高使用电压施加於SOP/SIP上,当产品运作时,电流从二个电源端经过applied part丶MD後流向地端.。
安全距离及其相关安全要求安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。
2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。
电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.NPE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm（一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。
爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。
（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。
（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上3、绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求；——附加绝缘最小厚度应为0.4mm；——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。
《安规》中140种施工安全距离一涉电区域1.室内高压设备的隔离室设有遮栏，遮栏的高度在1.7m以上，安装牢固并加锁者。
2. 无论高压设备是否带电，作业人员不得单独移开或越过遮栏进行工作；若有必要移开遮栏时，应有监护人在场，并符合表1的安全距离。
(摘自变电安规表1、线路安规表1、配电安规表3-1、电工制造安规表1、建设安规表15)表1 设备不停电时的安全距离3. 10、20、35kV户外（内）配电装置的裸露部分在跨越人行过道或作业区时，若导电部分对地高度分别小于2.7 m（2.5 m）、2.8 m（2.5 m）、2.9m（2.6m），该裸露部分两侧和底部应装设护网。
4. 户外10kV及以上高压配电装置场所的行车通道上，应根据表2设置行车安全限高标志。
(摘自变电安规表2、配电安规表2-1、建设安规表16)表2 车辆（包括装载物）外廓至无围栏带电部分之间的安全距离5. 邻近或交叉其他电力线路的工作。
(摘自线路安规表4、配电安规表5-1、建设安规表24)表3 邻近或交叉其他电力线工作的安全距离6. 作业时，起重机臂架、吊具、辅具、钢丝绳及吊物等与架空输电线及其他带电体的最小安全距离不准小于表4的规定，且应设专人监护。
（摘自变电安规表18、线路安规表19、配电安规表6-1、电工制造安规表3）表4 与架空输电线及其他带电体的最小安全距离7. 施工机械作业安全距离起重机、高空作业车和铲车等施工机械操作正常活动范围及起重机臂架、吊具、辅具、钢丝绳及吊物等与带电设备的安全距离不得小于表5的规定，且应设专人监护。
如小于表5、大于表1 所示安全距离时应制定机械操作和现场监控的专项安全措施，并经施工单位和运维部门会审、批准。
小于表1的安全距离时，应停电进行。
(摘自建设安规表18)表5 施工机械操作正常活动范围与带电设备的安全距离8. 在电力线附近组塔时，起重机应接地良好。
起重机及吊件、牵引绳索和拉绳与带电体的最小安全距离应符合表6的规定。
安规中的三种平安距离之老阳三干创作第一种平安距离：设备不竭电时的平安距离, 其规定命值如下：10kV及以下一0.7m, 35kV—1.0m, l10KV一1.5m, 220kV 一3.0m, 500kV一5.0m.该平安距离规定值是指在移开设备遮栏的情况下, 并考虑了工作人员在工作中的正常活动范围内.如工作人员对带电部份的距离, 能够坚持上述数值时, 则允许在该带电设备不竭电的情况下进行工作, 手车开关柜后部铁门内无网状遮栏, 翻开铁门后也应按此规定的距离执行.该平安距离其实不是纯真从放电距离着想的, 也不是“最小平安距离”, 而是考虑了一定的意外情况和平安裕度以后所确定的数值.第二种平安距离：工作人员工作中正常活动范围内和带电设备的平安距离, 它考虑了工作人员在正常工作中可能活动的最年夜的空间位置, 对带电设备所必需坚持的平安距离.其规定命值如下：10kV及以下一0.4m, 35kV一0.6m, 110kV—1.5m, 220kV 一3.0m, 500kV一5.0m.如工作人员在正常工作中对带电导体的平安距离小于上列数值时, 带电部份必需停电；当平安距离年夜于上列数值且又小于第一种平安距离数值时, 在工作地址和带电部份之间加装牢固可靠的遮拦后, 允许在该带电部份不竭电的情况下进行工作.可是, 如带电导体在检修人员的后侧或两侧, 即使年夜于第一种平安距离, 亦应将该带电设备停电.第三种平安距离：地电位带电作业时, 人身与带电体的平安距离.规定命值如下：10kV及以下一0.4m, 35kV一0.6m,110kV—1.0m, 220kV一1.8m(1.6m), 500kV一3.6m.如220KV设备进行地电位的带电作业、时, 人身与带电设备的平安距离, 受设备条件限制不能满足1.8m的要求时, 可使用括号中1.6m的平安距, 它是进行特别需要的地电位带电作业时所作的适当放宽数值.作业前, 必需在技术上采用可靠的办法并经企业主管领导批准后, 方可作业, 否则就不宜进行地电位的带电作业.请注意：第一、二种平安距离中110kV、220kV、500kV的数值相同；第二、三种平安距离中的10kV及以下、35kV的数值相同.。
安全距离及其相关安全要求 安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离 1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。 2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。 电气间隙的决定： 根据测量的工作电压及绝缘等级，即可决定距离 一次侧线路之电气间隙尺寸要求，见表3及表4 二次侧线路之电气间隙尺寸要求见表5 但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装臵之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。 一次侧交流对直流部分≥2.0mm 一次侧直流地对大地≥2.5mm （一次侧浮接地对大地） 一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件 二次侧部分之电隙间隙≥0.5mm即可 二次侧地对大地≥1.0mm即可 附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。 爬电距离的决定： 根据工作电压及绝缘等级，查表6可决定其爬电距离 但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。 （2）、一次侧交流对直流部分≥2.0mm （3）、一次侧直流地对地≥4.0mm如一次侧地对大地 （4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。 （5）、二次侧部分之间≥0.5mm即可 （6）、二次侧地对大地≥2.0mm以上 （7）、变压器两级间≥8.0mm以上 3、绝缘穿透距离： 应根据工作电压和绝缘应用场合符合下列规定： ——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求； ——附加绝缘最小厚度应为0.4mm； ——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。 如果所提供的绝缘是用在设备保护外壳内，而且在操作人员维护时不会受到磕碰或擦伤，并且属于如下任一种情况，则上述要求不适用于不论其厚度如何的薄层绝缘材料； ——对附加绝缘，至少使用两层材料，其中的每一层材料能通过对附加绝缘的抗电强度试验；或者： ——由三层材料构成的附加绝缘，其中任意两层材料的组合都能通过附加绝缘的抗电强度试验；或者： ——对加强绝缘，至少使用两层材料，其中的每一层材料能通过对加强绝缘的抗电强度试验；或者： ——由三层绝缘材料构成的加强绝缘，其中任意两层材料的组合都能通过加强绝缘的抗电强度试验。 4、有关于布线工艺注意点： 如电容等平贴元件，必须平贴，不用点胶 如两导体在施以10N力可使距离缩短，小于安规距离要求时，可点胶固定此零件，保证其电气间隙。 有的外壳设备内铺PVC胶片时，应注意保证安规距离（注意加工工艺） 零件点胶固定注意不可使PCB板上有胶丝等异物。 在加工零件时，应不引起绝缘破坏。 5、有关于防燃材料要求： 热缩套管 V—1或VTM—2以上；PVC套管 V—1或VTM—2以上 铁氟龙套管 V—1或VTM—2以上；塑胶材质如硅胶片，绝缘胶带V—1或VTM—2以上 PCB板 94V—1以上 6、有关于绝缘等级 （1）、工作绝缘：设备正常工作所需的绝缘 （2）、基本绝缘：对防电击提供基本保护的绝缘 （3）、附加绝缘：除基本绝缘以外另施加的独立绝缘，用以保护在基本绝缘一旦失效时仍能防止电击 （4）、双重绝缘：由基本绝缘加上附加绝缘构成的绝缘 （5）、加强绝缘：一种单一的绝缘结构，在本标准规定的条件下，其所提供的防电击的保护等级相当于双重绝缘

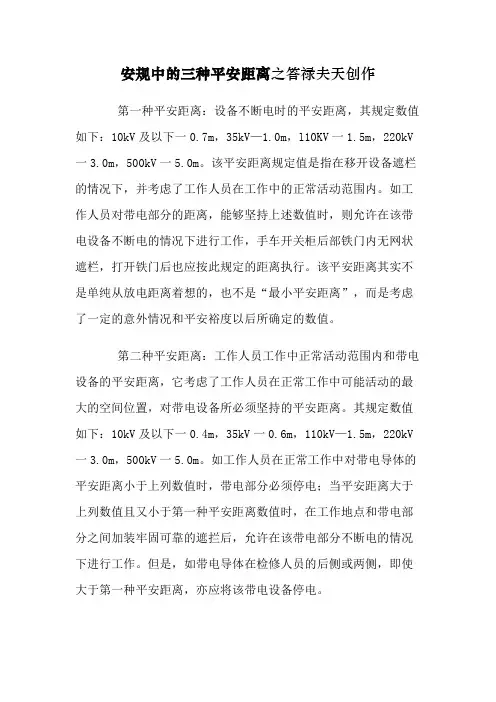

安规中的三种平安距离之答禄夫天创作第一种平安距离：设备不断电时的平安距离，其规定数值如下：10kV及以下一0.7m，35kV—1.0m，l10KV一1.5m，220kV 一3.0m，500kV一5.0m。
该平安距离规定值是指在移开设备遮栏的情况下，并考虑了工作人员在工作中的正常活动范围内。
如工作人员对带电部分的距离，能够坚持上述数值时，则允许在该带电设备不断电的情况下进行工作，手车开关柜后部铁门内无网状遮栏，打开铁门后也应按此规定的距离执行。
该平安距离其实不是单纯从放电距离着想的，也不是“最小平安距离”，而是考虑了一定的意外情况和平安裕度以后所确定的数值。
第二种平安距离：工作人员工作中正常活动范围内和带电设备的平安距离，它考虑了工作人员在正常工作中可能活动的最大的空间位置，对带电设备所必须坚持的平安距离。
其规定数值如下：10kV及以下一0.4m，35kV一0.6m，110kV—1.5m，220kV 一3.0m，500kV一5.0m。
如工作人员在正常工作中对带电导体的平安距离小于上列数值时，带电部分必须停电；当平安距离大于上列数值且又小于第一种平安距离数值时，在工作地点和带电部分之间加装牢固可靠的遮拦后，允许在该带电部分不断电的情况下进行工作。
但是，如带电导体在检修人员的后侧或两侧，即使大于第一种平安距离，亦应将该带电设备停电。
第三种平安距离：地电位带电作业时，人身与带电体的平安距离。
规定数值如下：10kV及以下一0.4m，35kV一0.6m，110kV—1.0m，220kV一1.8m(1.6m)，500kV一3.6m。
如220KV设备进行地电位的带电作业、时，人身与带电设备的平安距离，受设备条件限制不克不及满足1.8m的要求时，可使用括号中1.6m 的平安距，它是进行特别需要的地电位带电作业时所作的适当放宽数值。
作业前，必须在技术上采纳可靠的措施并经企业主管领导批准后，方可作业，否则就不宜进行地电位的带电作业。

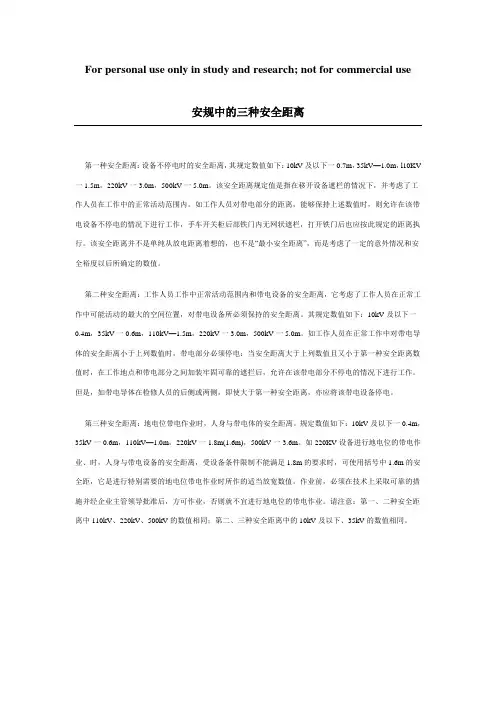

For personal use only in study and research; not for commercial use安规中的三种安全距离第一种安全距离：设备不停电时的安全距离，其规定数值如下：10kV及以下一0.7m，35kV—1.0m，l10KV 一1.5m，220kV一3.0m，500kV一5.0m。
该安全距离规定值是指在移开设备遮栏的情况下，并考虑了工作人员在工作中的正常活动范围内。
如工作人员对带电部分的距离，能够保持上述数值时，则允许在该带电设备不停电的情况下进行工作，手车开关柜后部铁门内无网状遮栏，打开铁门后也应按此规定的距离执行。
该安全距离并不是单纯从放电距离着想的，也不是“最小安全距离”，而是考虑了一定的意外情况和安全裕度以后所确定的数值。
第二种安全距离：工作人员工作中正常活动范围内和带电设备的安全距离，它考虑了工作人员在正常工作中可能活动的最大的空间位置，对带电设备所必须保持的安全距离。
其规定数值如下：10kV及以下一0.4m，35kV一0.6m，110kV—1.5m，220kV一3.0m，500kV一5.0m。
如工作人员在正常工作中对带电导体的安全距离小于上列数值时，带电部分必须停电；当安全距离大于上列数值且又小于第一种安全距离数值时，在工作地点和带电部分之间加装牢固可靠的遮拦后，允许在该带电部分不停电的情况下进行工作。
但是，如带电导体在检修人员的后侧或两侧，即使大于第一种安全距离，亦应将该带电设备停电。
第三种安全距离：地电位带电作业时，人身与带电体的安全距离。
规定数值如下：10kV及以下一0.4m，35kV一0.6m，110kV—1.0m，220kV一1.8m(1.6m)，500kV一3.6m。
如220KV设备进行地电位的带电作业、时，人身与带电设备的安全距离，受设备条件限制不能满足1.8m的要求时，可使用括号中1.6m的安全距，它是进行特别需要的地电位带电作业时所作的适当放宽数值。
电力安规中的三种安全距离第一种安全距离：设备不停电时的安全距离，其规定数值如下：10kV及以下一0.7m，35kV—1.0m，l10KV一1.5m，220kV一3.0m，500kV一5.0m。
该安全距离规定值是指在移开设备遮栏的情况下，并考虑了工作人员在工作中的正常活动范围内。
如工作人员对带电部分的距离，能够保持上述数值时，则允许在该带电设备不停电的情况下进行工作，手车开关柜后部铁门内无网状遮栏，打开铁门后也应按此规定的距离执行。
该安全距离并不是单纯从放电距离着想的，也不是“最小安全距离”，而是考虑了一定的意外情况和安全裕度以后所确定的数值。
第二种安全距离：工作人员工作中正常活动范围内和带电设备的安全距离，它考虑了工作人员在正常工作中可能活动的最大的空间位置，对带电设备所必须保持的安全距离。
其规定数值如下：10kV及以下一0.4m，35kV一0.6m，110kV—1.5m，220kV一3.0m，500kV一5.0m。
如工作人员在正常工作中对带电导体的安全距离小于上列数值时，带电部分必须停电；当安全距离大于上列数值且又小于第一种安全距离数值时，在工作地点和带电部分之间加装牢固可靠的遮拦后，允许在该带电部分不停电的情况下进行工作。
但是，如带电导体在检修人员的后侧或两侧，即使大于第一种安全距离，亦应将该带电设备停电。
第三种安全距离：地电位带电作业时，人身与带电体的安全距离。
规定数值如下：10kV及以下一0.4m，35kV一0.6m，110kV—1.0m，220kV一1.8m(1.6m)，500kV 一3.6m。
如220KV设备进行地电位的带电作业、时，人身与带电设备的安全距离，受设备条件限制不能满足1.8m的要求时，可使用括号中1.6m的安全距，它是进行特别需要的地电位带电作业时所作的适当放宽数值。
作业前，必须在技术上采取可靠的措施并经企业主管领导批准后，方可作业，否则就不宜进行地电位的带电作业。
请注意：第一、二种安全距离中110kV、220kV、500kV的数值相同；第二、三种安全距离中的10kV及以下、35kV的数值相同。

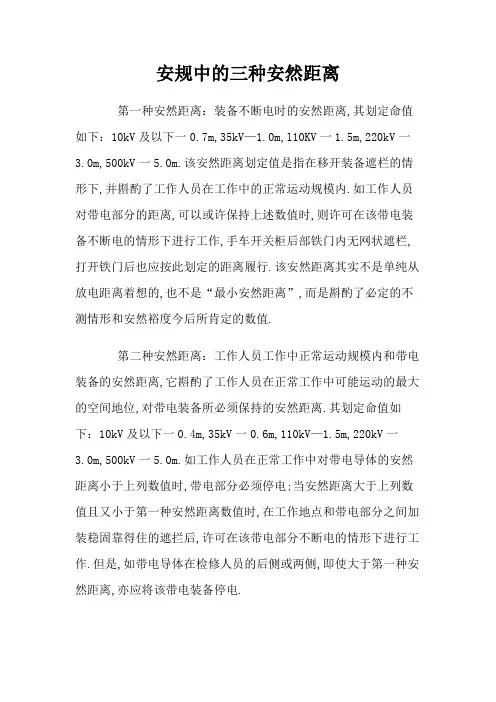

安规中的三种安然距离第一种安然距离：装备不断电时的安然距离,其划定命值如下：10kV及以下一0.7m,35kV—1.0m,l10KV一1.5m,220kV一3.0m,500kV一5.0m.该安然距离划定值是指在移开装备遮栏的情形下,并斟酌了工作人员在工作中的正常运动规模内.如工作人员对带电部分的距离,可以或许保持上述数值时,则许可在该带电装备不断电的情形下进行工作,手车开关柜后部铁门内无网状遮栏,打开铁门后也应按此划定的距离履行.该安然距离其实不是单纯从放电距离着想的,也不是“最小安然距离”,而是斟酌了必定的不测情形和安然裕度今后所肯定的数值.第二种安然距离：工作人员工作中正常运动规模内和带电装备的安然距离,它斟酌了工作人员在正常工作中可能运动的最大的空间地位,对带电装备所必须保持的安然距离.其划定命值如下：10kV及以下一0.4m,35kV一0.6m,110kV—1.5m,220kV一3.0m,500kV一5.0m.如工作人员在正常工作中对带电导体的安然距离小于上列数值时,带电部分必须停电;当安然距离大于上列数值且又小于第一种安然距离数值时,在工作地点和带电部分之间加装稳固靠得住的遮拦后,许可在该带电部分不断电的情形下进行工作.但是,如带电导体在检修人员的后侧或两侧,即使大于第一种安然距离,亦应将该带电装备停电.第三种安然距离：地电位带电功课时,人身与带电体的安然距离.划定命值如下：10kV及以下一0.4m,35kV一0.6m,110kV—1.0m,220kV一1.8m(1.6m),500kV一3.6m.如220KV 装备进行地电位的带电功课.时,人身与带电装备的安然距离,受装备前提限制不克不及知足1.8m的请求时,可应用括号中1.6m的安然距,它是进行特殊须要的地电位带电功课时所作的恰当放宽数值.功课前,必须在技巧上采纳靠得住的措施并经企业主管引导同意后,方可功课,不然就不宜进行地电位的带电功课.请留意：第一.二种安然距离中110kV.220kV.500kV的数值雷同;第二.三种安然距离中的10kV及以下.35kV的数值雷同.。
电力安规中的三种安全距离第一种安全距离：设备不停电时的安全距离，其规定数值如下：10kV及以下一0.7m，35kV—1.0m，l10KV一1.5m，220kV一3.0m，500kV一5.0m。
该安全距离规定值是指在移开设备遮栏的情况下，并考虑了工作人员在工作中的正常活动范围内。
如工作人员对带电部分的距离，能够保持上述数值时，则允许在该带电设备不停电的情况下进行工作，手车开关柜后部铁门内无网状遮栏，打开铁门后也应按此规定的距离执行。
该安全距离并不是单纯从放电距离着想的，也不是“最小安全距离”，而是考虑了一定的意外情况和安全裕度以后所确定的数值。
第二种安全距离：工作人员工作中正常活动范围内和带电设备的安全距离，它考虑了工作人员在正常工作中可能活动的最大的空间位置，对带电设备所必须保持的安全距离。
其规定数值如下：10kV及以下一0.4m，35kV一0.6m，110kV—1.5m，220kV一3.0m，500kV一5.0m。
如工作人员在正常工作中对带电导体的安全距离小于上列数值时，带电部分必须停电；当安全距离大于上列数值且又小于第一种安全距离数值时，在工作地点和带电部分之间加装牢固可靠的遮拦后，允许在该带电部分不停电的情况下进行工作。
但是，如带电导体在检修人员的后侧或两侧，即使大于第一种安全距离，亦应将该带电设备停电。
第三种安全距离：地电位带电作业时，人身与带电体的安全距离。
规定数值如下：10kV及以下一0.4m，35kV一0.6m，110kV—1.0m，220kV一1.8m(1.6m)，500kV 一3.6m。
如220KV设备进行地电位的带电作业、时，人身与带电设备的安全距离，受设备条件限制不能满足1.8m的要求时，可使用括号中1.6m的安全距，它是进行特别需要的地电位带电作业时所作的适当放宽数值。
作业前，必须在技术上采取可靠的措施并经企业主管领导批准后，方可作业，否则就不宜进行地电位的带电作业。
请注意：第一、二种安全距离中110kV、220kV、500kV的数值相同；第二、三种安全距离中的10kV及以下、35kV的数值相同。
安全管理之安全距离规定知多少在现代社会，安全意识越来越强，人们对自身和他人的安全也越来越注重。
在工作、生活、交通等各个方面都需要遵守相关的规定和安全标准，以保障自己和他人的安全。
其中，安全距离的规定是一个非常重要的安全标准，本文将介绍安全距离规定的相关知识。
1. 安全距离是什么？安全距离指的是在某些需要保持安全的场合下，人们之间需要保持一定的距离才能保证安全。
一般来说，安全距离是指在某些危险物品、机器、设备、车辆行驶等情况下，为了避免人员和设备之间的危险接触，需要保持的距离。
2. 安全距离的原则是什么？在制定安全距离规定时，一般遵循以下原则：1.按照设备、车辆等的尺寸、速度、危险程度以及人员密度等因素制定距离标准；2.根据不同危险物品的特性制定不同的距离标准；3.安全距离标准要根据现实情况不断完善和更新。
3. 安全距离规定的具体内容在不同的场合下，安全距离规定的内容也是有所不同的。
以下是一些常见的安全距离规定内容：3.1 电线杆的安全距离在建筑、园林绿化、道路施工等场合，经常需要建立电线杆。
电线杆周边的安全距离应该保持一定的距离，且距离应该根据电压等级来决定。
如一般电力公司规定在500千伏高压线和220千伏高压线两侧应建立隔离带，距离该线路最近端距离为10米，距离钢塔最下端垂直距离为6.5米。
3.2 高速公路行车安全距离在高速公路上，行车的车辆之间应该保持一定的安全距离，以防止后车追尾前车。
通常，行驶的车辆之间的安全距离要保持在2秒以上。
2秒以上的距离可以确保行驶中的车辆有足够的时间来判断，以便及时减速或刹车。
3.3 高空作业安全距离在高空作业中，工作人员之间应该保持一定的安全距离，以防止发生因误差造成的事故。
在高空作业中，安全距离应该根据高度、工作环境等因素来决定。
通常，高空作业中两个工人之间的安全距离应该在2米以上。
3.4 化学品储存安全距离在储存、运输危险化学品的场合下，需要设置安全距离来保证工作人员和环境的安全。
安全距离及其相关安全要求以及漏电流相关知识安全距离包括电气间隙(空间距离),爬电距离(沿面距离)和绝缘穿透距离1、电气间隙:两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离.2、爬电距离:两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离.电气间隙的决定:根据测量的工作电压及绝缘等级,即可决定距离一次侧线路之电气间隙尺寸要求,见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常:一次侧交流部分:保险丝前L—N≥2.5mm,L.N PE(大地)≥2.5mm,保险丝装置之后可不做要求,但尽可能保持一定距离以避免发生短路损坏电源.一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm(一次侧浮接地对大地)一次侧部分对二次侧部分≥4.0mm,跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注:决定是否符合要求前,内部零件应先施于10N力,外壳施以30N力,以减少其距离,使确认为最糟情况下,空间距离仍符合规定.爬电距离的决定:根据工作电压及绝缘等级,查表6可决定其爬电距离但通常:(1)、一次侧交流部分:保险丝前L—N≥2.5mm,L.N大地≥2.5mm,保险丝之后可不做要求,但尽量保持一定距离以避免短路损坏电源.(2)、一次侧交流对直流部分≥2.0mm(3)、一次侧直流地对地≥4.0mm如一次侧地对大地(4)、一次侧对二次侧≥6.4mm,如光耦、Y电容等元器零件脚间距≤6.4mm要开槽.(5)、二次侧部分之间≥0.5mm即可(6)、二次侧地对大地≥2.0mm以上(7)、变压器两级间≥8.0mm以上3、绝缘穿透距离:应根据工作电压和绝缘应用场合符合下列规定:——对工作电压不超过50V(71V交流峰值或直流值),无厚度要求;——附加绝缘最小厚度应为0.4mm;——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的,则该加强绝缘的最小厚度应为0.4mm.如果所提供的绝缘是用在设备保护外壳内,而且在操作人员维护时不会受到磕碰或擦伤,并且属于如下任一种情况,则上述要求不适用于不论其厚度如何的薄层绝缘材料;——对附加绝缘,至少使用两层材料,其中的每一层材料能通过对附加绝缘的抗电强度试验;或者: ——由三层材料构成的附加绝缘,其中任意两层材料的组合都能通过附加绝缘的抗电强度试验;或者:——对加强绝缘,至少使用两层材料,其中的每一层材料能通过对加强绝缘的抗电强度试验;或者: ——由三层绝缘材料构成的加强绝缘,其中任意两层材料的组合都能通过加强绝缘的抗电强度试验.4、有关于布线工艺注意点:如电容等平贴元件,必须平贴,不用点胶如两导体在施以10N力可使距离缩短,小于安规距离要求时,可点胶固定此零件,保证其电气间隙. 有的外壳设备内铺PVC胶片时,应注意保证安规距离(注意加工工艺)零件点胶固定注意不可使PCB板上有胶丝等异物.在加工零件时,应不引起绝缘破坏.5、有关于防燃材料要求:热缩套管V—1或VTM—2以上;PVC套管 V—1或VTM—2以上铁氟龙套管V—1或VTM—2以上;塑胶材质如硅胶片,绝缘胶带V—1或VTM—2以上PCB板 94V—1以上6、有关于绝缘等级(1)、工作绝缘:设备正常工作所需的绝缘(2)、基本绝缘:对防电击提供基本保护的绝缘(3)、附加绝缘:除基本绝缘以外另施加的独立绝缘,用以保护在基本绝缘一旦失效时仍能防止电击(4)、双重绝缘:由基本绝缘加上附加绝缘构成的绝缘(5)、加强绝缘:一种单一的绝缘结构,在本标准规定的条件下,其所提供的防电击的保护等级相当于双重绝缘各种绝缘的适用情形如下:A、操作绝缘oprational insulationa、介于两不同电压之零件间b、介于ELV电路(或SELV电路)及接地的导电零件间.B、基本绝缘basic insulationa、介于具危险电压零件及接地的导电零件之间;b、介于具危险电压及依赖接地的SELV电路之间;c、介于一次侧的电源导体及接地屏蔽物或主电源变压器的铁心之间;d、做为双重绝缘的一部分.C、补充绝缘 supplementary insulationa、一般而言,介于可触及的导体零件及在基本绝缘损坏后有可能带有危险电压的零件之间,如: Ⅰ、介于把手、旋钮,提柄或类似物的外表及其未接地的轴心之间.Ⅱ、介于第二类设备的金属外壳与穿过此外壳的电源线外皮之间.Ⅲ、介于ELV电路及未接地的金属外壳之间.b、做为双重绝缘的一部分D、双重绝缘Double insulation Reinforced insulation一般而言,介于一次侧电路及a、可触及的未接地导电零件之间,或b、浮接(floating)的SELV的电路之间或c、TNV电路之间双重绝缘=基本绝缘+补充绝缘注:ELV线路:特低电压电路在正常工作条件下,在导体之间或任一导体之间的交流峰值不超过42.4V或直流值不超过60V 的二次电路.SELV电路:安全特低电压电路.作了适当的设计和保护的二次电路,使得在正常条件下或单一故障条件下,任意两个可触及的零部件之间,以及任意的可触及零部件和设备的保护接地端子(仅对I类设备)之间的电压,均不会超过安全值.TNV:通讯网络电压电路在正常工作条件下,携带通信信号的电路.1. 何谓漏电流?当电流经过绝缘阻抗後溢出,称之为漏电流(Leakage current),当漏电流经由人体接触,使电流经过人体後流向Earth,即造成电气伤害.漏电流测试与耐压测试丶接地保护测试的不同处,在於设备是在运作状态下做测试.漏电流测试中会加上一个人体模拟阻抗电路,可模拟在真实情况下漏电流经过人体的大小.2. 何谓患者附属电流?当产品运作时,电流从一个applied part测试点经过MD後至另一个applied part测试点再流向地端.3. 何谓对地漏电流?产品运作时,电流从电源端经过待测物流向电源E端,人体接触到产品E端时会导致感电,称之为对地漏电流.4. 为何医疗设备安规标准这麽重视漏电流测试?医疗设备的定义为与病患(大多法规指为人类,欧规则指人类及动物)有物理或电气上的接触,用於诊断丶治疗丶监控之设备.医疗设备的漏电流测试注重在Applied part-在一般使用情况下,以物理方式接触病患或病患须碰触的配件或设施,如探针丶心电图丶血压棒丶手术台等.漏电流皆会对病患及相关人员产生危害.5. 何谓接触漏电流?产品运作时,电流从二种电源端经过待测物流向外壳丶接点丶镙丝等产品可接触部位(Accessible part),人体接触时产生感电,称之为接触漏电流.6. 漏电流共分为哪几种?漏电流依不同安规而有不同的测试模式,也依不同的测试点而有不同的漏电流标准.最常见的为电流从经过待测物流向电源E端,人体接触到产品E端时会导致感电,称之为对地漏电流(Earth Leakage Current).对地漏电流测试时电源端输入110%额定电压,加上人体模拟电路,并判断经过人体模拟电路之电流值是否超过漏电流限制值.另外还有病患漏电流丶病患从属漏电流等不同漏电流测试.7. 产品的绝缘类型有哪些?不论是国家标准法规或地区标准法规,漏电流的标准依产品之绝缘类型而有所不同.“CLASSI, II ,III” 主要是考虑产品的绝缘系统,源自IEC体系,简单解释如下:CLASS I 是指产品的防触电保护不仅依靠基本绝缘,而且还包括接地方式.CLASS II是指产品的防触电保护不仅依靠基本绝缘,而且还包括附加的安全措施,例如双重绝缘或加强绝缘,但没有接地或依赖安装条件的保护措施.CLASS III是指产品的防触电保护依靠电源电压为安全特低电压(SELV),并且其中不会产生危险电压.8. 何谓患者漏电流?患者漏电流共有三种测试.第一种是当产品运作时,电流从电源端经过applied part後流向地端;另一种测试为将电力来源以110%最高使用电压施加於MD上,让电流经过applied part丶accessible part後流向地端;第三种测试,将电力来源以110%最高使用电压施加於SOP/SIP 上,当产品运作时,电流从二个电源端经过applied part丶MD後流向地端.。
新版配电安规临近带电线路的安全距离下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!新版配电安规临近带电线路的安全距离引言在进行任何与电力相关的工作时，特别是在配电线路附近，安全始终是最重要的考虑因素之一。
安规中的三种安全距离审批稿在安规中，安全距离是一项非常重要的措施，旨在保障工作场所的安全与健康。
安全距离的审批稿包含三个主要方面：防护距离、安全间距和安全通道。
本文将详细介绍这三种安全距离的审批要求和相关内容。
1. 防护距离防护距离是指在工作场所中，设备或机器周围应保持的一定安全距离。
这个距离的设定旨在防止工人在操作设备时发生事故，同时也考虑设备的运行和维护需要。
通常情况下，防护距离的设定要考虑到以下几个因素：a. 设备运行时的振动和噪音：某些机器在运行时会产生较大的振动和噪音，为了保护工人的身体健康，防护距离可能需要增加。
b. 设备操作和维护的需要：在工作期间，工人需要对设备进行操作和维护。
为了确保工人能够安全地进行这些工作，防护距离需要包括工人操作和维护时所需的空间。
c. 事故风险评估：根据不同设备的特性和工作环境的特点，应进行事故风险评估。
评估结果将用于确定防护距离的具体数值。
在审批稿中，应明确防护距离的设定原则，并提供相应的检测和计算方法。
同时，还要对防护距离的标识和管理提出要求，确保工作场所的安全性。
2. 安全间距安全间距是指在工作场所中，不同设备或机器之间应保持的一定距离。
这个距离的设定考虑到设备之间的干扰、协作和紧急情况下的撤离需求。
安全间距的设定要考虑以下几个因素：a. 设备之间的干扰：某些设备在工作时会产生振动、噪音、热量等，为了避免相互干扰，安全间距应适当增加。
b. 设备之间的协作：在某些工作场所中，不同设备之间需要相互协作完成一项任务，安全间距应根据工作需要设定。
c. 紧急情况下的撤离需求：在紧急情况下，工人需要迅速撤离工作现场。
为了确保工人的安全，安全间距需要考虑到紧急情况下的撤离需求。
在审批稿中，应明确安全间距的设定原则，并提供相应的计算方法和标识要求。
同时，还要考虑到工作场所的不同特点，如空间狭小、设备复杂等因素，对安全间距的要求进行灵活调整。
3. 安全通道安全通道是指在工作场所中，确保工人迅速撤离和其他应急救护工作的通道。
安规要求安全距离1.安規要求安全距離:2. a.兩線式:一次側、二次側安全距離:5.5mm min.(為防誤差,預留6mm);加1.0mm破溝則4.5mm min.(為防誤差,預留5mm)3. b.三線式:4.一次側、二次側安全距離:5.5mm min.(為防誤差,預留6mm);加1.0mm破溝則4.5mm min.(為防誤差,預留5mm)5.一次側、FG安全距離:3.0mm min.(必須確定為FG,否則仍然要預留6mm;加1.0mm破溝則5mm)6. c.ACL、ACN安全距離:2.5mm min.(加1.0mm破溝則1.5mm min.)7. d.一次側高壓安全距離:1.5mm min.8. e.保險絲兩端銅箔安全距離:2.5mm min.(加1.0mm破溝則1.5mm min.)9. 2.PWB製作,佈線最小距離:10.a.銅箔與銅箔:0.5mm min.11.b.銅箔與焊點:0.75mm min.12.c.焊點與焊點:1.0mm min.13.d.銅箔與板邊:0.25mm min.14.e.孔邊與孔邊:1.0mm min.15.f.孔邊與板邊:1.0mm min.16.3.PWB製作,佈線最小銅箔寬度:17.a.2oz:0.5mm min.;1oz:0.3mm min.18.b.電流承受力:1A/1.0mm min.(加錫則可減少為0.5mm min.)19.20.21.電氣要求:22.23.1.一次側電流路徑:電路順序;捷徑(越短越佳).24.2.二次側電流路徑:電路順序;捷徑(越短越佳).25.3.CY1佈線位置:一次側接近大電容負端;二次側接近變壓器地端.26.4.回授點佈線位置:正回授端及負回授端接近輸出端.27.5.符合雷擊測試要求:28.a.符合L-N 1KV;L(N)-FG 2KV(V 1.2/50uS、I 8/20uS):加07D471 Varistor29.b.符合L-N 6KV(500A):加07D471 Varistor、LF1加尖端放電、CY1加尖端放電30.c.符合L-N 6KV(3000A):加07D471 Varistor於Fuse前、LF1加尖端放電再並聯雷擊管(300V)*2 、CY1加尖端放電31.IEC 6095032.IEC 6095033.空间/沿面距离 (Clearance/Creepage Distances,Clause 2.10, Tables 2H, 2J, 2Kand 2L)34.35.空间直线距离以峰值电压,根据 Table 2H (primary)、2J (primary additional)、2K(secondary) 计算.36.沿面爬行距离以RMS电压值,根据 Table 2L 计算,但不小于空间直线距离.37.250 V 以下时,L 至 N、初级至地:creepage 2.5 mm,clearance 2.0 mm (整流前).38.250 V 以下时初级至次级:creepage 5 mm,clearance 4 mm.39.TNV 至 SELV线路:creepage 2.5 mm,clearance 2.0 mm (Nemko):creepage 2.0mm,clearance 1.8 mm (TÜV).40.PCB 间距应参照实际工做电压 (peak or dc),若间距不足时 UL 可做耐压测试,CSA 做短路测试.41.零件应施以 10 N 之推力作判断.42.空间距离:43.空间距离的数值应符合下列最小值的规定:44.立地式产品的外壳或桌上型产品上非重直面顶部,可接近导电零件,与危险性电压上零件,用作强化绝缘 (Reinforced insulation) 之空气间隙,不得小于10mm.45.A类插头式产品之外壳上,已接地之可接近导电零件,与危险性电压上零件,用作基本绝缘(Basic insulation) 之空气间隙,不得小于2mm.46.Primary Circuit之空间距离应符合Table 2H 及2J中最小值之规定.47.如果工作电压之峰值超过AC主电源电压之峰值时,绝缘之最小空间距离为下列两项数值之和:48.工作电压等于AC主电源电压时,Table 2H之最小空间距离值;以及49.Table 2J中附加空间距离值.50.沿面距离:51.沿面距离不得少于Table 2L之最小数值.52.强化绝缘或双重绝缘 (Reinforced or Double insulation) 之沿面距离是Table 2L中基本绝缘数值的两倍.53.如果Table 2L之沿面距离小于Table 2H, 2J 与2K之空间距离时,则空间距离即是最小沿面距离.54.判定沿面距离时之工作电压应考虑下列要项:55.实际的RMS值或DC 电压值.56.如使用DC 电压值,不必考虑附加之纹波.57.短期情况 (如TNV线路中之振铃信号),不必考虑.58.短暂之干扰不必考虑 (如噪声).59.连到TNV 线路中,如果无法得知通讯网络之特性时,其工作电压应假定,TNV-1 线路为60Vdc,TNV-2 与TNV-3线路为120Vdc.60.如果所量测之工作电压,在相邻两点之间可使用内插法,来决定最小沿面距离.所谓安全距离，就是为保护人在使用电子产品的时候，危险电压带电部分与人不能轻易接触到，也不能让它来引起危险导致威胁人身安全。
因此必须在一般情况下，安全距离是在产品设计中最重要的部分之一。
检查安全距离从设计阶段开始。
结构检查人员会首先检查PCB板上的安全距离（最好拿空的PCB 板用透明薄尺或游标卡尺来测量），之后，就是检查危险电压带电部分与其它部分（如外壳、安全电压部分等）距离等等。
总之，一切关乎与安全的部分都要测量，特别重点会在电源部分。
具体参考各种安全标准：IEC60950\ IEC60065\UL60950\GB8898\GB4943等以下引自其他文章：安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。
2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。
电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm（一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。
爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。
（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。
（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上3、绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求；——附加绝缘最小厚度应为0.4mm；——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。
如果所提供的绝缘是用在设备保护外壳内，而且在操作人员维护时不会受到磕碰或擦伤，并且属于如下任一种情况，则上述要求不适用于不论其厚度如何的薄层绝缘材料；——对附加绝缘，至少使用两层材料，其中的每一层材料能通过对附加绝缘的抗电强度试验；或者：——由三层材料构成的附加绝缘，其中任意两层材料的组合都能通过附加绝缘的抗电强度试验；或者：——对加强绝缘，至少使用两层材料，其中的每一层材料能通过对加强绝缘的抗电强度试验；或者：——由三层绝缘材料构成的加强绝缘，其中任意两层材料的组合都能通过加强绝缘的抗电强度试验。
4、有关于布线工艺注意点：如电容等平贴元件，必须平贴，不用点胶如两导体在施以10N力可使距离缩短，小于安规距离要求时，可点胶固定此零件，保证其电气间隙。
有的外壳设备内铺PVC胶片时，应注意保证安规距离（注意加工工艺）零件点胶固定注意不可使PCB板上有胶丝等异物。
在加工零件时，应不引起绝缘破坏。
5、有关于防燃材料要求：热缩套管 V—1或VTM—2以上；PVC套管 V—1或VTM—2以上铁氟龙套管 V—1或VTM—2以上；塑胶材质如硅胶片，绝缘胶带V—1或VTM—2以上PCB板 94V—1以上6、有关于绝缘等级（1）、工作绝缘：设备正常工作所需的绝缘（2）、基本绝缘：对防电击提供基本保护的绝缘（3）、附加绝缘：除基本绝缘以外另施加的独立绝缘，用以保护在基本绝缘一旦失效时仍能防止电击（4）、双重绝缘：由基本绝缘加上附加绝缘构成的绝缘（5）、加强绝缘：一种单一的绝缘结构，在本标准规定的条件下，其所提供的防电击的保护等级相当于双重绝缘各种绝缘的适用情形如下：A、操作绝缘oprational insulationa、介于两不同电压之零件间b、介于ELV电路（或SELV电路）及接地的导电零件间。
B、基本绝缘 basic insulationa、介于具危险电压零件及接地的导电零件之间；b、介于具危险电压及依赖接地的SELV电路之间；c、介于一次侧的电源导体及接地屏蔽物或主电源变压器的铁心之间；d、做为双重绝缘的一部分。
C、补充绝缘 supplementary insulationa、一般而言，介于可触及的导体零件及在基本绝缘损坏后有可能带有危险电压的零件之间，如：Ⅰ、介于把手、旋钮，提柄或类似物的外表及其未接地的轴心之间。
Ⅱ、介于第二类设备的金属外壳与穿过此外壳的电源线外皮之间。
Ⅲ、介于ELV电路及未接地的金属外壳之间。
b、做为双重绝缘的一部分D、双重绝缘Double insulation Reinforced insulation一般而言，介于一次侧电路及a、可触及的未接地导电零件之间，或b、浮接（floating）的SELV的电路之间或c、TNV电路之间双重绝缘=基本绝缘+补充绝缘注：ELV线路：特低电压电路在正常工作条件下，在导体之间或任一导体之间的交流峰值不超过42.4V或直流值不超过60V的二次电路。
