三相异步电动机的基本结构1

三相异步电动机绕组结构
三相异步电动机的绕组结构通常由三组绕组组成，分别为定子绕组、转子绕组和励磁绕组。

1. 定子绕组：定子绕组是安装在电动机的固定部分，通常由三相绕组组成，分别称为A相、B
相和C相绕组。

每个相绕组都由若干绕组匝数组成，并且按一定的顺序和相位关系布置。

定子绕组的铜线或铝线通常绕制在定子铁芯的槽内。

2. 转子绕组：转子绕组是安装在电动机的旋转部分，通常由导电材料（如铜条或铜棒）组成。

转子绕组的结构分为两种类型：鼠笼式和绕线式。

鼠笼式转子绕组由一个或多个短路环构成，其端部通过导体连接。

绕线式转子绕组由若干匝绕组构成，每个导线都经过转子上的插槽。

3. 励磁绕组：励磁绕组是一组用于提供磁场的绕组，通常用来激励转子绕组。

励磁绕组的绕制方式根据不同的电动机类型而有所不同。

总之，三相异步电动机的绕组结构包括定子绕组、转子绕组和励磁绕组。

这些绕组共同作用，通过磁场的交互作用使电动机能够产生转矩和旋转运动。

三相异步电动机的基本结构和工作原理三相异步电动机的基本结构包括定子和转子。

定子是固定不动的部分，由三个互相间隔120度的线圈组成。

这些线圈通过铜线绕制在定子的铁芯上，形成三个独立的相互连接的线圈，分别称为A相、B相和C相。

每个线圈都与电源的一相连接。

转子是旋转的部分，由导体棒组成。

导体棒通常是由铝或铜制成，固定在转子的铁芯上。

通过导体棒的旋转运动，产生相对于定子线圈的运动。

转子和定子之间通过空气隙分离，因此它们没有物理接触。

当转子在旋转磁场中运动时，磁场穿过转子导体棒，感应出在棒上出现电动势。

根据电磁感应定律，当导体棒相对于磁场运动时，会在导体上产生电流。

这个电流与定子线圈中的电流产生互相作用，产生电动力。

电动力会使导体棒受到力的作用，并且开始自动旋转。

导体棒受到的力是由定子线圈中的交变磁场产生的。

这个力始终试图使导体棒对齐磁场并旋转。

由于定子线圈中的电流随时间的变化而变化，所以导体棒会不断地受到不同方向的力的作用，这使得转子在一个方向上旋转。

为了控制和调整电动机的速度，一个附加的元件称为转子电阻器和变频器经常用于传统的三相异步电动机。

转子电阻器用于降低转子的起始电流，变频器用于调整电源频率，从而控制电动机的速度。

总之，三相异步电动机通过电磁感应和电动力实现转子的旋转运动。

它的基本结构包括定子和转子，其中定子是固定的，转子是旋转的。

通过定子线圈中的交变磁场和转子导体棒的电动力相互作用，使得电动机可以产生旋转运动。

转子电阻器和变频器可以用于控制和调整电动机的速度。

和基本工作原理18-1 异步电动机的用途与分类18-2 三相异步电动机的结构18-3 三相异步电动机的额定值18-4 三相异步电动机的简单工作原理和基本工作原理ƒ基本要求：1.了解三相异步电动机的基本结构2.了解三相异步电动机的基本工作原理3.掌握三相异步电机的三种运行状态及其判别方法4.掌握三相异步电动机的额定值18-1 异步电动机的用途与分类1.异步电动机的用途•三相异步电机主要用作电动机，拖动各种生产机械。

•在日常生活中，电扇、洗衣机、电冰箱和空调等一般由单相异步电动机拖动。

金属切削机床玉米脱粒机电扇用异步电动机2.异步电动机的特点1）优点结构简单、制造容易、价格低廉、运行可靠、坚固耐用、效率较高。

2）缺点•调速性能差；•功率因数较差，异步电动机运行时必须从电网吸收滞后的无功功率。

3.异步电动机的分类1）按定子相数分单相异步电动机、两相异步电动机、三相异步电动机2）按转子绕组的结构形式分•绕线型异步电动机•鼠笼型异步电动机：单笼、双笼、深槽型绕线型异步电动机鼠笼型异步电动机接线盒定子铁心端盖定子绕组风扇转子机座轴承端盖三相异步电动机的基本结构:1.定子：定子铁心、定子绕组、机座、端盖2.转子：转子铁心、转子绕组、转轴、轴承、风扇3.气隙1.定子1）定子铁心•作用：磁路的组成部分，嵌放定子绕组。

•构成：0.5mm厚的硅钢片叠成。

2）定子绕组•作用：感应电动势、流过电流实现机电能量转换。

•构成：绝缘铜（或铝）线绕成。

（a）Y联结（b）D联结•联结方式：根据实际使用需要接成“Y”形或“D”形。

3）机座•作用：用来支撑整个电机。

•构成：中、小型异步电机采用铸铁机座，大型异步电机一般采用钢板焊接机座。

2.转子1）转子铁心•作用：主磁路的组成部分，放置或浇注转子绕组。

•构成：0.5mm厚的硅钢片叠装而成。

2）转子绕组•作用：感应电动势、流过电流和产生电磁转矩。

•结构型式：鼠笼型转子绕组和绕线型转子绕组。

三相异步电动机的基本结构

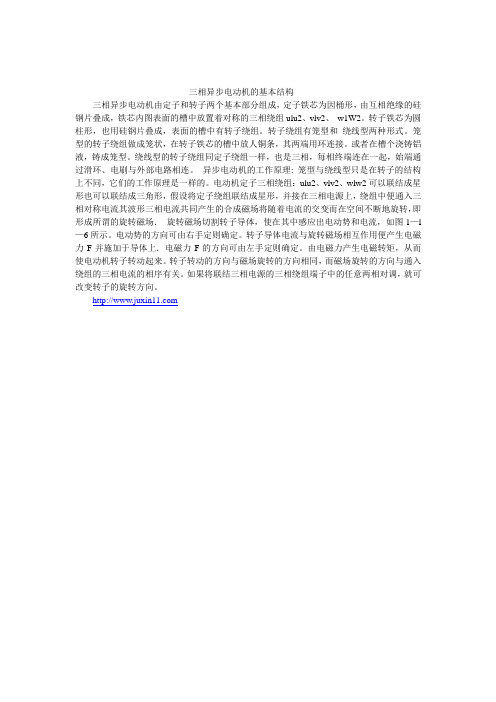

三相异步电动机由定子和转子两个基本部分组成，定子铁芯为因桶形，由互相绝缘的硅钢片叠成，铁芯内图表面的槽中放置着对称的三相绕组ulu2、vlv2、w1W2。

转子铁芯为圆柱形，也用硅钢片叠成，表面的槽中有转子绕组。

转子绕组有笼型和绕线型两种形式。

笼型的转子绕组做成笼状，在转子铁芯的槽中放人铜条，其两端用环连接。

或者在槽个浇铸铝液，铸成笼型。

绕线型的转子绕组同定子绕组一样，也是三相，每相终端连在一起，始端通过滑环、电刷与外部电路相连。

异步电动机的工作原理: 笼型与绕线型只是在转子的结构上不同，它们的工作原理是一样的。

电动机定子三相绕组：ulu2、vlv2、wlw2可以联结成星形也可以联结成三角形，假设将定子绕组联结成星形，并接在三相电源上，绕组中便通入三相对称电流其波形三相电流共同产生的合成磁场将随着电流的交变而在空间不断地旋转，即形成所谓的旋转磁场．旋转磁场切割转子导体，使在其中感应出电动势和电流，如图1—l —6所示。

电动势的方向可由右手定则确定。

转子导体电流与旋转磁场相互作用便产生电磁力F并施加于导体上．电磁力F的方向可由左手定则确定。

由电磁力产生电磁转矩，从而使电动机转子转动起来。

转子转动的方向与磁场旋转的方向相同，而磁场旋转的方向与通入绕组的三相电流的相序有关。

如果将联结三相电源的三相绕组端子中的任意两相对调，就可改变转子的旋转方向。

三相异步电动机的基本结构
三相异步电动机是人类在社会发展过程中重要的一项发明，因为它的引人注目的特点，在很多行业有着广泛的应用。

三相异步电动机的基本结构是由三部分组成，它们分别是定子、转子、定子绕组和转子绕组。

定子是电动机的主要部分，它以坚固的结构安装在电动机的机壳内，它的基本功能是将电能转变为动能。

定子内的定子绕组采用的是由三相线圈构成的三相绕组，构成三条交叉相互组合的相互交流绕组。

用多路开关控制电源输入，就可以控制绕组中磁场的方向。

转子是动力部件，它与定子安装在同一壳体中，位于定子的中央，当定子构成的磁场外部输入，转子会随着相应的旋转，以产生动力。

其内部设有转子绕组，其结构与定子绕组完全一样，由三相线圈构成，不同的是，当定子绕组施加电压时，转子绕组会在磁场的作用下产生互扭力，使转子转动，特别是在它每次转动的过程中，磁场的方向和转子的旋转方向都会发生改变，这样就可以增加转子的转速。

最后，三相异步电动机的特点是可以定子外部调整转子转向，对于任何类型的绕组，都可以通过开关控制不同相位之间的电压，并可以指定转动的方向。

此外，它具有体积小，结构简单，响应快，功率大，起动传动比低等优点，在工业生产和社会生活中得到了广泛的应用。

总之，三相异步电动机的外观简单，但是它的内部包含着复杂的电机构造，可以为我们的社会发展增添许多便利，并且它的实用性在社会发展的过程中越来越明显，值得我们一如既往的关注和重视。
