《电工学》下册期末考试试卷A适用班级：包装工程专业03级 出题：班级： 姓名： 学号：一、填空题：（27分）1、 电压负反馈 减小 输出电阻；电流负反馈 增大 输出电阻；串联负反馈 增大 输入电阻；并联负反馈 减小 输入电阻。
（填增大、减小）2、 PN 结构的一个重要特征是___单向导电性____ ____，利用它的这一特性，可用来进行整流、检波、限幅等。
3、 三极管有________型和________型两种组合形式，其正常的电流放大条件是：发电结____偏、集电结____偏。
4、 数字电路通常用_逻辑状态表____________、__函数表达式_____________和__逻辑电路图_____________等方法分析。
5、 在直接耦合的多级放大电路中，由于温度的影响将产生____零点漂移________现象，可采用__差动放大__________电路来克服这种现象。
6、 三极管如图，判断工作状态。
A 图_截止_____B 图__放大_____7、 多级放大器有三种耦合形式：直接耦合、变压器耦合________、_阻容耦合_______和________。
8、 根据逻辑函数表达式，F=A+AB 可以表达为 。
9、分析集成运放器时，通常把它看成是一个理想元件，即开环电压放大倍数________，差模输入电阻________，共模抑制比________及开环输出电阻为________。
10、场效应管是一种________控制器件。
它可分为________型和________型两大类。
二、选择题：（20分）1、欲使稳压管具有良好的稳压特性，它的工作电流Iz ，动态内阻rz 及温度系数α等各项参数，大一些好还是小一些好（ ）A ：Iz 小一些，rz 、αz 大一些；B ：Iz 大一些，rz 、αz 小一些；C ：Iz 、rz 大一些，、αz 小一些；D ；Iz 、αz 大一些，rz 、小一些；2、单相桥式整流加电容滤波，直流输出电压为30V,则交流输入电压有效值为（ ）A.30VB.33VC.25VD.27V3、分压式偏置电路稳定静态工作点的原理是利用了( )A ：交流电流负反馈B ：交流电压负反馈C ：直流电流负反馈D ：直流电压负反馈4、D 触发器在D=1时，输入一个CP 脉冲，其逻辑功能是（ ）。

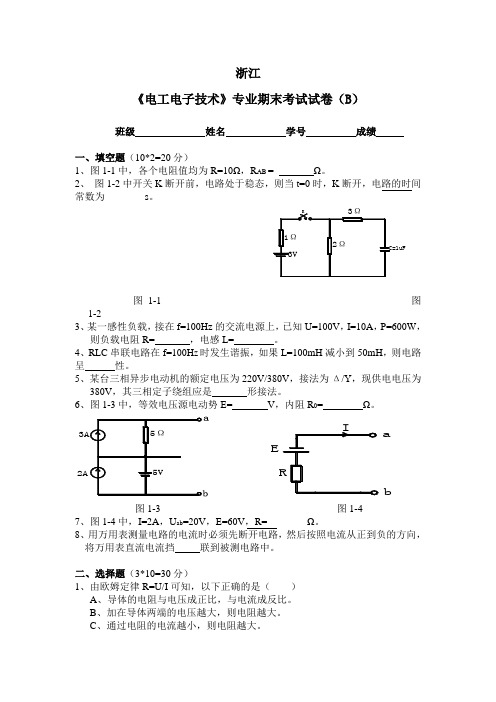

浙江《电工电子技术》专业期末考试试卷（B）班级姓名学号成绩一、填空题（10*2=20分）1、图1-1中，各个电阻值均为R=10Ω，R AB = Ω。
2、图1-2中开关K断开前，电路处于稳态，则当t=0时，K断开，电路的时间常数为s。
图1-1图1-23、某一感性负载，接在f=100Hz的交流电源上，已知U=100V，I=10A，P=600W，则负载电阻R= ，电感L= 。
4、RLC串联电路在f=100H Z时发生谐振，如果L=100mH减小到50mH，则电路呈性。
5、某台三相异步电动机的额定电压为220V/380V，接法为Δ/Y，现供电电压为380V，其三相定子绕组应是形接法。
7、图1-4中，I=2A，U ab=20V，E=60V，R= Ω。
8、用万用表测量电路的电流时必须先断开电路，然后按照电流从正到负的方向，将万用表直流电流挡联到被测电路中。
二、选择题（3*10=30分）1、由欧姆定律R=U/I可知，以下正确的是（）A、导体的电阻与电压成正比，与电流成反比。
B、加在导体两端的电压越大，则电阻越大。
C、通过电阻的电流越小，则电阻越大。
D、加在导体两端的电压和流过的电流的比值为常数。
2、图2-1中，正弦交流电压u的有效值保持不变，而频率由高到低时。
各白炽灯亮度的变化规律为（）2-1A、L、L2变亮，L3变暗B、L1变暗，L2不变，L3变亮C、L1变亮，L2不变，L3变暗D、各灯亮度均不变3A、线电压是相电压的√3倍，线电流等于相电流。
B、线电压是相电压的√3倍，线电流等于相电流的√3倍。
C、线电压等于相电压，线电流等于相电流。
D、线电压等于相电压，线电流等于相电流的√3倍。
4、图2-2中，已知I1=0.8mA，I2=1.2 mA，R=50KΩ，则电阻R两端的电压U应等于（）A、-20VB、+20VC、+50VD、-50V5、若将满偏电压为100mv，内阻为1KΩ的表头，改装成量程为3V的电压表，应与表头连接的电阻是（）A、串联30KΩ的电阻C、串联29KΩ的电阻B、并联30KΩ的电阻D、并联29KΩ的电阻6、有两只灯泡，电阻分别为R1、R2，且R2<R1，现将它们并联后接到同一电源上，则（）A、R2消耗的功率大C、R1消耗的功率小B、R2消耗的功率小D、两只灯泡消耗的功率是相等的7、图2-3中，正弦交流电路中，开关S闭合后，电路的（）A、无功功率改变B、有功功率改变CD图2-38、有一个线性电阻，测得它的端电压是6V，通过它的电流是2A，如果将它的电压变为24V，则通过它的电流是（）A 、8AB 、2A C9、图2-4中，C 点的电位是（ A 、28V B 、12V C 、0V D 、-12V 10、图2-5中，图中的电流I 为（ A 、-1A B 、2.5A C 、0A D 、1A图2-5三、分析题（15分）1、电动机旋转磁场的旋转方向由什么决定？怎样改变旋转磁场的旋转方向？（5分）2、如下图示，问（1）当交流电的频率f增加时，各表读数有何变化？（2）若把电源和电表均改为直流，则电流表的读数哪个最大？哪个最小？（3）在第（2）种情况下电压表的读数哪个最大？哪个最小？（10分）四、计算题1、下图中，已知E1=E2=2V，E3=6V，R1=R2=R3=2Ω，R=1Ω。
电工技术期末考试试题及答案（共5篇）第一篇：电工技术期末考试试题及答案电工技术一．选择（30分、3分/题）1．已知如下电路图，其中元件吸收功率，且i>0，则u（）。
A：u>0B： u<0，2．对称三相电路Y—Y形连接，电源的线电压380V，负载的阻抗为6－j8则线电流I为（）。
A：38B：22 C：－22D：－38 3．正弦交流电路如图，若f＝1/6.28HZ，则电路的阻抗角为（）。
A：4B：－45 C：135D：－135 4．在电路暂态分析中，下列结论成立的是（）。
A：换路前后电容两端的电流不变B：换路前后电感两端的电流不变C：换路前后电感两端的电压不变D：换路前后电阻两端的电压不变５．如图一电感线圈，有功功率为10kW，功率因数为0.6，接在220V，50HZ的交流电源上。
若将功率因数提高到0.95，需并联多大的电容。
（其中并联电容前后的电路阻抗角均为正）（）。
A：913uFB：845uF C： 754uFD：656uF6．两组线圈的异名端为（）A：ac和bdB：ab和cd C：bc和acD：ad和bc电工技术，当信号源7．交流信号源电动E=80V，内阻为400，负载电阻为，4输出最大功率时，变压器的变比为（）A：1 B：10 C：100D：-10 8．在电工技术2．并联电路发生谐振时，在输入电压不变的情况下，电路的电流达到最大值。
（）3．Y-Y连接三相电路中，中线电流为零，可以去掉。
（）4．谐振电路中的品质因数越高，电路的选择性越好。
（）5．熔断器可用于电路的短路和过载保护。
（）6．36V的电压为人体的安全电压。
（）7．直流电机可通过变频变极进行调速。
（）8．电压源模型和电流源模型的等效关系只是对外电路成立。
（）9．戴维宁定理实质是将复杂的电路问题简单化处理。
（）10．理想电流源的电流随着其两端电压的改变而改变。
（）三．计算题（60分、12分/题）1．求电流I。
电工技术2．开关换路前电路已处于稳态，且电容无储能，在t=0时刻换路，求 u0(t)，uC(t)。
一、选择题（单选15个，每题1分，共15分）1. 如图所示电路中各电量的参考方向均与真实方向一致，则该电路对应的正确表达式为：（）A、 I=（U+US）/RB、 I=（US -U）/RC、 I=（U- US）/RD、 I= US/R2. 某灯泡上标有“220V、100W”字样，则220V是指。
A、最大值B、瞬时值C、从有效值D、平均值3. 额定电压均为220V的40W、60W和100W三只灯泡串联接在220V的电源上,它们的发热量由大到小排列为。
A、 100W、60W和40W；B、 40W、60W和100W；C、 100W、40W和60W；D、 60W、100W和40W4. 下图所示电路，下面的表达式中正确的是（）。
A、 U1=-R1U/(R1+R2)B、 U2=R2U/(R1+R2)C、 U2=-R2U/(R1+R2)5. 下面哪一种说法是正确的（）A、电流的实际方向规定；从高电位指向低电位。
B、电流的实际方向规定是正电荷移动的方向。
C、电流的实际方向规定是负电荷移动的方向。
6. 用电器铭牌上标注的额定电压是指（）A、有效值B、平均值C、最大值D、瞬时值7. 电路中主要物理量是（）A、电流、电压、电功率B、电压、电工率C、电流、电压D、电流、电工率8. 由10伏的电源供电给负载1A得电流，如果电流到负载往返线路的总电阻1欧，那么负载的端电压应为（）A、11伏B、8伏C、12伏D、9伏9. a点电压5V，b点电压－3V，那么Uba=（）V。
A、2VB、8V C 、－8V D、－2V10. ６欧与３欧的两个电阻并联，它的等效电阻值应为（）。
A、3欧B、2欧C、0.5欧D、9欧11. 电路是电流的（）。
A、开路B、通路C、回路D、短路12. 三个阻值相同的电阻串联，其总电阻等于一个电阻值的（）。
A、1/3倍B、3倍C、6倍D、4/3倍13. 将2欧与3欧的两个电阻串联后，接在电压为10伏的电源上，2欧电阻上消耗的功率为（）。
一、 填空题 （每题2分，共20分）1、对一个电路元件，电压和电流的参考方向相同 称为关联参考方向2、如图1所示，方框代表电源或负载。
已知U=220V ，I=-1A ，方框代表的是电源3、电路如图2所示，图中电流I= 0A4、电压源模型与电流源模型等效变换的条件是 Es=Is*Ro5、产生暂态过程的原因是 储能元件能量不能跃变6、一阶线性电路暂态分析中三要素法求响应的一般公式是()()((0)())tf t f f f e τ-+=∞+-∞7、正弦量的三要素包括 幅值（有效值）、 角频率（周期或频率）、 初相位 。
8、感性负载工作时功率因数比较低，一般采用 并联电容 方法来提高功率因数。
9、已知某阻抗Z=8-j6，则其导纳Y=1860.080.0686100j j j +==+-10、三相电源Y 联接时，线电压与相电压的关系330L P U U =∠︒ (L P U )图1 图2二、单选题（每小题2分，共20分）1、在正弦交流电路中，电感元件电压和电流的关系是（C ）A. L iX u =B. L jIX U =C. dtdi L u = D.dt du L i = 2、在R 、L 、C 串联电路中，当X L >X C 时电路呈感性，即电流（B ）于总电压。
A. 超前B. 滞后C. 同相D.不确定3、纯电感电路中，无功功率用来反映电路中（C ）A.纯电感不消耗电能的情况B. 消耗功率的多少C. 能量交换的规模D. 无用功的多少4、已知220sin(45)u t V ω=+︒下列正确的是（D ）A. 22045U V =∠︒B. 45U V =︒ C. 22045U V =∠︒ D. 452U V =∠︒ 5、已知某电路的电压向量V U︒∠=45141 ，电流向量A I ︒-∠=455 ，则电路的有功功率p=（A ）A.0WB. 705WC. 500WD. 250W6、若)(sin 231A t i ω=，))(90sin(242A t i ︒+=ω， 则21i i +的有效值为（C ）A.25 AB.27 AC. 5AD. 7A7、Ω=5R 的电阻和Ω=66.8L X 的感抗串联的电路中，电感电压和总电压的相位差（A ）A. ︒30B. ︒-30C. ︒60D. ︒-608、一个电容与4pF 的电容串联，总电容为3pF ，则该电容为（D ）A. 1pFB. 2pFC. 7pFD. 12pF9、电路如图3所示，等效阻抗Z=（D ）A. 0B. 10C. 40D. ∞10、电路如图4所示，已知：2L C X X R ===Ω，电流表A 1的读数为3A ，则A 2表的读数是（D ）A. 1AB. 2AC. 3AD.图3 图4三、计算题（6小题，每题10分，共60分）1电路如图3.1所示， 已知:121212350,30,7,2,2,3,5S S E V E V I A I A R R R =====Ω=Ω=Ω 求：(1)a 点的电位(2)电源元件1E 和1S I 的功率图3.1（1）求结点电压 U ab121212125030722324111123S S abE E I I R R U V V R R -+--+-===++即a 点电位（4分） （2）应用欧姆定律求电压源E1电流I11115024132ab E U I A R --=== （2分） （3）求各电源元件的功率P E1= E 1* I 1 = 50 *13 W= 650 W （2分）P I1= U I1 I S1 = U ab I S1 = 24*7 W= 168 W （2分）2电路如图3.2所示，已知 12310,1,10,5S E V I A R R R ===Ω==Ω。
A 师一、选择题（本题共10小题，每小题3分，共30分）1.如右图所示电路，ab 两端的等效电阻R 0=( ) A.2Ω B. 4Ω C. 8Ω D. 10Ω2. 已知两个正弦量为u 1=20sin(314t ＋300 )v , u则( )A ．u 1比u 2超前30°B ．u 1比u 2滞后90°C ．u 1比u 2超前90°D ．不能判断相位差3. 已知某单相正弦交流电路，u =10sin （314t+900）V ，i =2sin （314t+300）A,则此交流电路的有功功率为( )A ．10W B.20W C.40W D.0W 4. 无功功率的单位是( )。
A ．瓦B ．乏C ．伏安D ．焦耳5. 在三相四线制电路中，通常所说的220V 和380V 指的是电压的( )值。
A ．平均B ．最大C ．有效D ．瞬时6．三相对称电路中，三相对称负载三角形连接，则电路的线电流与相电流的关系为( ) A ．线电流与相电流相等；B 30度；C ．线电流是相电流的3倍，并滞后30度；D ．线电流与相电流数值相等，并且线电流超前相电流30度。
7. 在直流电路中，动态元件电感的( )。
A ．电压不一定为零B ．电压一定为零C ．电流一定为零D ．电流不停变动8. 磁通Φ的单位是( )A ．WbB ．H/mC ．TD ．A/m 9. 异步电动机的工作方式分为三种，它们是( )A.长期连续工作，短期连续工作，断续连续工作B.长期工作，短Ω期工作，瞬时工作C.连续工作，短时工作，断续工作D.连续工作，短时工作，瞬间工作10.以下不属于三相异步电动机的特征转矩的是( )A ．额定转矩B ．最大转矩C ．机械转矩D ．起动转矩二、填空题（本题共10小题，每空格1分，共20分）1. 实验时,测量电路电流时，应把万用表 接入被测电路；测量电路电压时，则应与被测电路 。
(填串联或者并联)2. 交流电的三要素是 、 和 。
大学电工技术考试题及答案一、选择题1. 电流的单位是：A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 电阻是由于电流通过导体时遇到的阻碍而产生的，它的单位是：A. 伏特B. 瓦特C. 斯D. 欧姆答案：D3. 以下哪个元器件可以将交流电转换为直流电？A. 电容器B. 电感器C. 变压器D. 整流器答案：D4. 在直流电路中，电压与电流的关系是：A. U=IRB. U=I/RC. U=R/ID. U=I+R答案：A5. 灯泡的光亮程度与电压的关系是：A. 正相关B. 负相关C. 无关D. 不确定答案：A二、填空题1. 电压等于电流乘以_______。
答案：电阻2. 阻抗的单位是_______。
答案：欧姆3. 交流电的频率单位是_______。
答案：赫兹4. 电流计的基本单位是_______。
答案：安培5. 电压表的基本单位是_______。
答案：伏特三、解答题1. 请简要解释什么是欧姆定律。
答案：欧姆定律是描述电流通过导体的电阻时的关系的基本定律。
根据欧姆定律，电流（I）与电压（U）成正比，与电阻（R）成反比，可以用公式表示为I=U/R。
当电压恒定时，电流与电阻呈反比关系。
2. 解释一下什么是直流电和交流电，它们有什么区别？答案：直流电是电流方向保持不变的电流，一般由电池提供。
交流电是电流方向周期性变化的电流，一般由发电厂提供。
直流电的电流方向不变，而交流电的电流方向周期性变化，这是两者最主要的区别。
3. 请简要解释什么是电容器和电感器，它们各自的作用是什么？答案：电容器是一种用于储存电荷的电器元件。
当电容器连接到电源时，它会储存电荷，当断开电源时，它会释放储存的电荷。
电容器可以用来存储能量或者在电路中提供滤波功能。
电感器是一种用于储存磁能的电器元件。
当电流通过电感器时，它会产生一个磁场，当电流断开时，它会释放储存的磁能。
电感器可以用来储存能量或者在电路中提供滤波功能。
四、应用题1. 有一个电流为5A的电路，电阻为10欧姆，求该电路的电压。
电工期末考试题及答案电工期末考试题及答案大学很多专业都要学习电工基础，大家对于电工知识掌握多少呢？以下是店铺为大家整理好的电工期末考试题及答案，欢迎大家阅读参考！一、单选题 (共50题,每题1分)1.串联电路中各电阻两端电场压强的关系是(c)。
A、各电阻两端电场压强相等B、阻值越小两端电场压强越高C、阻值越大两端电场压强越高2.《安全生产法》立法的目的是为了加强安全生产工作,防止和减少(A),保障人民群众生命和财产安全,促进经济发展。
A、生产安全事故B、火灾、交通事故C、重大、特大事故3.暗装的开关及插座应有(b)。
A、明显标志B、盖板C、警示标志4.在狭窄场所如锅炉、金属容器、管道内作业时应使用(c)工具。
A、ⅰ类B、ⅱ类C、ⅲ类5.运行中的线路的绝缘电阻每伏工作电场压强为(b)欧。
A、500B、1000C、2006.使用竹梯时,梯子与地面的夹角以(b)°为宜。
A、50B、60C、707.行程开关的组成包括有(c)。
A、线圈部分B、保护部分C、反力系统8.熔断器的保护特性又称为(b)。
A、灭弧特性B、安秒特性C、时间性9.万用表实质是是一个带有整流器的(a)仪表。
A、磁电式B、电磁式C、电动式10.下面(c)属于顺磁性材料。
A、水B、铜C、空气11.电动势的方向是(a)。
A、从负极指向正极B、从正极指向负极C、与电场压强方向相同12.国家规定了(c)个作业类别为特种作业。
A、20B、15C、1113.在电路中,开关应控制(b)。
A、零线B、相线C、地线14.在选择漏电保护装置的灵敏度时,要避免由于正常(a)引起的不必要的动作而影响正常供电。
A、泄漏电流B、泄漏电场压强C、泄漏功率15.电动机在额定工作状态下运行时,(b)的机械功率叫额定功率。
A、允许输入B、允许输出C、推动电机16.为了防止跨步电场压强对人造成伤害,要求防雷接地装置距离建筑物出入口、人行道最小距离不应小于(b)米。
A、2.5B、3C、417.在采用多级熔断器保护中,后级的熔体额定电流比前级大,目的是防止熔断器越级熔断而(c)。
电气专业期末试题及答案本文无法按照试题或答案的格式书写，因为试题和答案需要具体的排版和编号方案。
下面是电气专业期末试题及答案的一部分。
请根据题目号和选项来回答每个问题。
题目一：1. 什么是电流？A. 电子的流动B. 电荷的流动C. 电磁场的流动D. 磁场的流动题目二：2. 电阻的单位是什么？A. 安培B. 欧姆C. 瓦特D. 伏特题目三：3. 电容器的作用是什么？A. 存储电能B. 产生电流C. 控制电压D. 增强电阻题目四：4. 什么是直流电？A. 电流方向固定不变B. 电流方向经常改变C. 电流大小固定不变D. 电流大小经常改变答案一：1. B2. B3. A4. A请根据试题和选项，在答案部分写下你选择的答案。
题目五：5. 阻抗的单位是什么？A. 安培B. 欧姆C. 瓦特D. 伏特题目六：6. 什么是交流电？A. 电流方向固定不变B. 电流方向经常改变C. 电流大小固定不变D. 电流大小经常改变题目七：7. 什么是电感？A. 对电流的阻碍作用B. 对电压的调节作用C. 对电能的存储作用D. 对电荷的转移作用题目八：8. 什么是三相电？A. 三个不同频率的电流B. 三个不同幅度的电压C. 三个不同相位的电流D. 三个不同功率的电源连接答案二：5. B6. B7. A8. C请根据试题和选项，在答案部分写下你选择的答案。
注意：本文仅提供部分试题和答案，供示范用途。
实际考试中，题目数量、选项内容以及答案顺序等可能会有所不同。
请仔细阅读试题，并根据自己的判断选择正确答案。
祝你考试顺利！。
《电工电子技术基础》期末考试试卷(闭卷)的首端引出的三根导线叫做___相__线。
4、(1011)2=(11)10。
5、电容和电阻都是电路中的基本元件，但它们在电路中所起的作用却是不同的，从能量上看，电容是_储能____元件，电阻是__耗能____元件。
6、为了反映功率利用率把有功功率和视在功率的比值叫功率因数。
7、正弦交流电的三要素是振幅、频率和初相。
8、实际电压源总有内阻，因此实际电压源可以用电动势与电阻串联的组合模型来等效。
9、基本门电路有与门、或门和非门。
10、能够实现“有0出1，全1出0”逻辑关系的门电路是与非门。
11、能够实现“有1出0，全0出1”逻辑关系的门电路是或非门。
12、能够实现“相异出1，相同出0”逻辑关系的门电路是异或门。
13、在交流电中，电流、电压随时间按正弦规律变化的，称为正弦交流电。
正弦交流电的三要素是指最大值、角频率、初相位。
14、工频电流的频率f=50Hz。
15、设u=311sin314tV，则此电压的最大值为311V，频率为50HZ，初相位为0。
16、在如图所示的电路，已知I1=1A，I2=3A，I5=4.5A，则I3=4A，I4=0.5A，则I6=3.5A。
17、半导体三极管是由发射极、基极、集电极三个电极，发射结、集电结两个PN结构成。
1819、但其输出特性较为复杂，可分为放大区外，还有截止区和饱和区。
20、二极管具有单相导电性特性。
二、单项选择题（每小题2分，共10分）1、如图所示电路中，电压表的内阻Rv为20KΩ，则电压表的指示为（B）。
20KΩ20KΩ+30V-A．5VB.10VC.15VD.30V2、在三相交流电路中，当负载为对称且三角型连接时，线电流与相电流的相位关系是（D）。
A.线电压超前相电压300B.线电压滞后相电压300C.线电流超前相电流300D.线电流滞后相电流3003、叠加定理可以用在线性电路中不能叠加的是（C ）。
A 、电压B 、电流C 、功率D 、电动势4、如图所示电路中，若电阻从2Ω变到10Ω，则电流i （C ）。
