fanuc 0系统PMC信号表

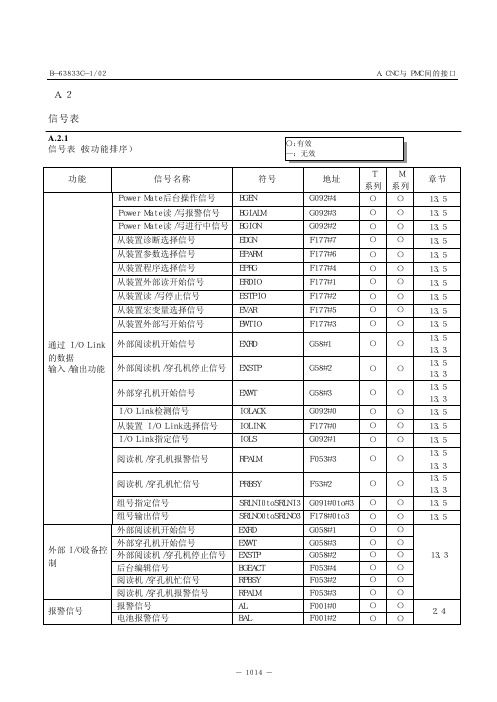

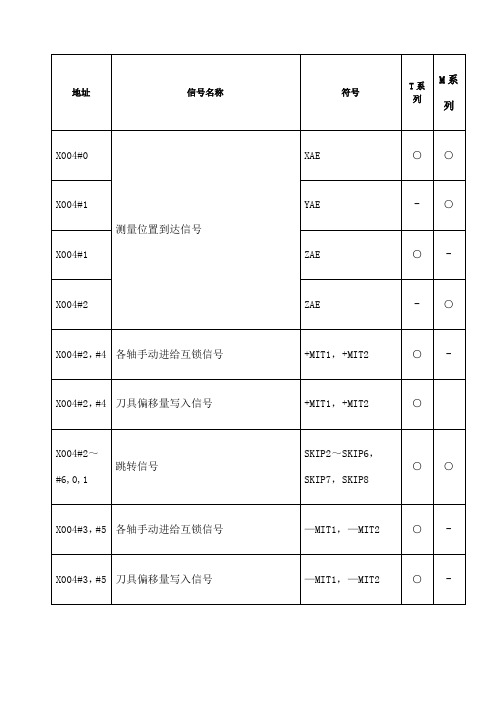

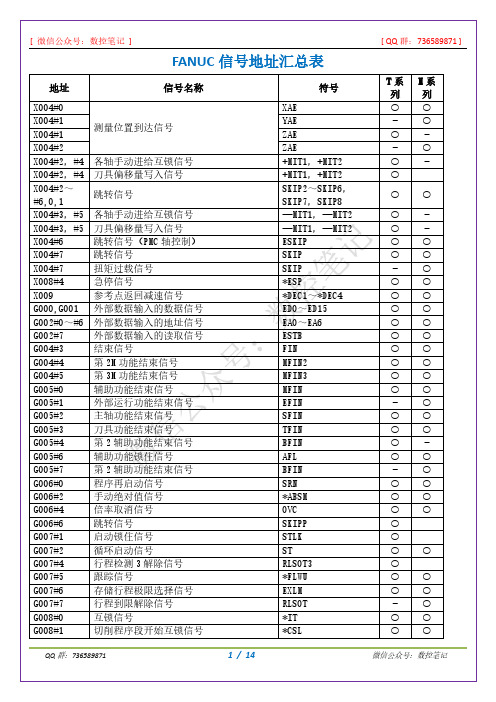

Ａ．２　信号表　A.2.1信号表（按功能排序） 功能　信号名称　符号　地址　Ｔ　系列　Ｍ　系列　章节　Ｐｏｗｅｒ　Ｍａｔｅ后台操作信号　ＢＧＥＮ　Ｇ０９２＃４　〇　〇　１３．５　Ｐｏｗｅｒ　Ｍａｔｅ读／写报警信号　ＢＧＩＡＬＭ　Ｇ０９２＃３　〇　〇　１３．５　Ｐｏｗｅｒ　Ｍａｔｅ读／写进行中信号　ＢＧＩＯＮ　Ｇ０９２＃２　〇　〇　１３．５　从装置诊断选择信号　ＥＤＧＮ　Ｆ１７７＃７　〇　〇　１３．５　从装置参数选择信号　ＥＰＡＲＭ　Ｆ１７７＃６　〇　〇　１３．５　从装置程序选择信号　ＥＰＲＧ　Ｆ１７７＃４　〇　〇　１３．５　从装置外部读开始信号　ＥＲＤＩＯ　Ｆ１７７＃１　〇　〇　１３．５　从装置读／写停止信号　ＥＳＴＰＩＯ　Ｆ１７７＃２　〇　〇　１３．５　从装置宏变量选择信号　ＥＶＡＲ　Ｆ１７７＃５　〇　〇　１３．５　从装置外部写开始信号　ＥＷＴＩＯ　Ｆ１７７＃３　〇　〇　１３．５　外部阅读机开始信号　ＥＸＲＤ　Ｇ５８＃１　〇　〇　１３．５　１３．３　外部阅读机／穿孔机停止信号　ＥＸＳＴＰ　Ｇ５８＃２　〇　〇　１３．５　１３．３　外部穿孔机开始信号　ＥＸＷＴ　Ｇ５８＃３　〇　〇　１３．５　１３．３　Ｉ／Ｏ　Ｌｉｎｋ检测信号　ＩＯＬＡＣＫ　Ｇ０９２＃０　〇　〇　１３．５　从装置Ｉ／Ｏ　Ｌｉｎｋ选择信号　ＩＯＬＩＮＫ　Ｆ１７７＃０　〇　〇　１３．５　Ｉ／Ｏ　Ｌｉｎｋ指定信号　ＩＯＬＳ　Ｇ０９２＃１　〇　〇　１３．５　阅读机／穿孔机报警信号　ＲＰＡＬＭ　Ｆ０５３＃３　〇　〇　１３．５　１３．３　阅读机／穿孔机忙信号　ＰＲＢＳＹ　Ｆ５３＃２　〇　〇　１３．５　１３．３　组号指定信号　ＳＲＬＮＩ０ｔｏＳＲＬＮＩ３　Ｇ０９１＃０ｔｏ＃３　〇　〇　１３．５　通过Ｉ／Ｏ　Ｌｉｎｋ　的数据　输入／输出功能　组号输出信号　ＳＲＬＮＯ０ｔｏＳＲＬＮＯ３　Ｆ１７８＃０ｔｏ３　〇　〇　１３．５　外部阅读机开始信号　ＥＸＲＤ　Ｇ０５８＃１　〇　〇　外部穿孔机开始信号　ＥＸＷＴ　Ｇ０５８＃３　〇　〇　外部阅读机／穿孔机停止信号　ＥＸＳＴＰ　Ｇ０５８＃２　〇　〇　后台编辑信号　ＢＧＥＡＣＴ　Ｆ０５３＃４　〇　〇　阅读机／穿孔机忙信号　ＲＰＢＳＹ　Ｆ０５３＃２　〇　〇　外部Ｉ／Ｏ设备控制　阅读机／穿孔机报警信号　ＲＰＡＬＭ　Ｆ０５３＃３　〇　〇　１３．３　报警信号　ＡＬ　Ｆ００１＃０　〇　〇　报警信号　电池报警信号　ＢＡＬ　Ｆ００１＃２　〇　〇　２．４　功能　信号名称　符号　地址　Ｔ　系列　Ｍ　系列　章节　异常负载检测忽略信号　ＩＵＤＤ１ｔｏＩＵＤＤ４　Ｇ１２５　〇　〇　伺服轴异常负载检测信号　ＡＢＴＱＳＶ　Ｆ０９０＃０　〇　〇　第１主轴异常负载检测信号　ＡＢＴＳＰ１　Ｆ０９０＃１　〇　〇　异常负载检测　第２主轴异常负载检测信号　ＡＢＴＳＰ２　Ｆ０９０＃２　〇　〇　２．９　位置显示忽略　位置显示忽略信号　ＮＰＯＳ１～ＭＰＯＳ４　Ｇ１９８　〇　〇　１２．１．１０　第２Ｍ功能代码信号　Ｍ２００～Ｍ２１５　Ｆ０１４～Ｆ０１５　〇　〇　第３Ｍ功能代码信号　Ｍ３００～Ｍ３１５　Ｆ０１６～Ｆ０１７　〇　〇　第２Ｍ功能选通信号　ＭＦ２　Ｆ００８＃４　〇　〇　一个程序段内的多个Ｍ指令　第３Ｍ功能选通信号　ＭＦ３　Ｆ００８＃５　〇　〇　８．３　英／公制转换　英制输入信号　ＩＮＣＨ　Ｆ００２＃０　〇　〇　１１．４　Ｂ轴夹紧信号　ＢＣＬＰ　Ｆ０６１＃１　– 〇　Ｂ轴夹紧完成信号　＊ＢＥＣＬＰ　Ｇ０３８＃６　–　〇　Ｂ轴松开信号　ＢＵＣＬＰ　Ｆ０６１＃０　– 〇　分度转台分度　功能（Ｍ系列）　Ｂ轴松开完成信号　＊ＢＥＵＣＰ　Ｇ０３８＃６　–　〇　１１．９　到位检测　到位检测信号　ＩＮＰ１～ＩＮＰ４　Ｆ１０４　〇　〇　７．２．４．１　ＡＩ先行控制　ＡＩ先行控制方式信号　ＡＩＣＣ　Ｆ０６２＃０　–　〇　７．１．１２　Ｆ１位数进给　（Ｍ系列）　Ｆ１位进给选择信号　Ｆ１Ｄ　Ｇ０１６＃７　–　〇　７．１．５　误差检测　（Ｔ系列）　误差检测信号　ＳＭＺ　Ｇ０５３＃６　〇　–　７．２．４．３　＊－Ｌ１～＊＋Ｌ４　Ｇ１１４　〇　〇　超程信号　超程信号　＊－Ｌ１～＊－Ｌ４　Ｇ１１６　〇　〇　２．３．１　倍率取消　倍率取消信号　ＯＶＣ　Ｇ００６＃４　〇　〇　７．１．６．３　进给速度倍率　进给速度倍率信号　＊ＦＶ０～＊ＦＶ７　Ｇ０１２　〇　〇　７．１．６．２　选择跳过程序段信号　ＢＤＴ１，ＢＤＴ２～ＢＤＴ９　Ｇ０４４＃０，Ｇ０４５　〇　〇　跳过任选程序段／跳过附加任选程序段　选择跳过程序段检测信号　ＭＢＤＴ１，ＭＢＤＴ２～ＭＢＤＴ９　Ｇ００４＃０，Ｆ００５ 〇　〇　５．５　外部键盘输入方式选择信号　ＥＮＢＫＹ　Ｇ０６６＃１　〇　〇　键代码信号　ＥＫＣ０～ＥＫＣ７　Ｇ０９８　〇　〇　键代码读信号　ＥＫＳＥＴ　Ｇ０６６＃７　〇　〇　键代码读取完成信号　ＥＫＥＮＢ　Ｆ０５３＃７　〇　〇　键输入无效信号　ＩＮＨＫＹ　Ｆ０５３＃０　〇　〇　外部键输入　编程屏幕显示方式信号　ＰＲＧＤＰＬ　Ｆ０５３＃１　〇　〇　１５．５　＊＋ＥＤ１～＊＋ＥＤ４　Ｇ１１８　〇　〇　外部减速　外部减速信号　＊－ＥＤ１～＊－ＥＤ４　Ｇ１２０　〇　〇　７．１．８　功能　信号名称　符号　地址　Ｔ　系列　Ｍ　系列　章节　外部数据输入的数据信号　ＥＤ０～ＥＤ１５　Ｇ０００，Ｇ００１　〇　〇　外部数据输入的地址信号　ＥＡ０～ＥＡ６　Ｇ００２＃０～＃６　〇　〇　外部数据输入的读信号　ＥＳＴＢ　Ｇ００２＃７　〇　〇　外部数据输入的读取完成信号　ＥＲＥＮＤ　Ｆ０６０＃０　〇　〇　外部数据输入的检索完成信号　ＥＳＥＮＤ　Ｆ０６０＃１　〇　〇　外部数据输入　外部数据输入的检索取消信号　ＥＳＣＡＮ　Ｆ０６０＃２　〇　〇　１５．２　外部运动功能（Ｍ系列）　外部操作信号　ＥＦ　Ｆ００８＃０　—　〇　１１．７　外部程序输入　外部程序输入启动信号　ＭＩＮＰ　Ｇ０５８＃０　〇　〇　１３．４ 外部工件号检索　工件号检索信号　ＰＮ１，ＰＮ２，ＰＮ４，ＰＮ８，ＰＮ１６　Ｇ００９＃０～４　〇　〇　１５．３　扩展工件号检索信号　ＥＰＮ０～ＥＰＮ１３　Ｇ０２４＃０～＃７　Ｇ０２５＃０～＃５　〇　〇　扩展型外部工件号检索　扩展工件号检索开始信号　ＥＰＮＳ　Ｇ０２５＃７　〇　〇　１５．３．２　用户宏程序输入信号　ＵＩ０００～ＵＩ０１５　Ｇ０５４，Ｇ０５５　〇　〇　ＵＯ０００～ＵＯ０１５　Ｆ０５４，Ｆ０５５　〇　〇　用户宏程序　用户宏程序输出信号　ＵＯ１００～ＵＯ１３１　Ｆ０５６～Ｆ０５９　〇　〇　１１．５．１　所需零件计数达到信号　ＰＲＴＳＦ　Ｆ０６２＃７　〇　〇　运行时间和零件的计数显示　多种用途的积分器启动信号　ＴＭＲＯＮ　Ｇ０５３＃０　〇　〇　１２．１．１１　清屏／自动清屏　自动清屏无效信号　＊ＣＲＴＯＦ　Ｇ０６２＃１　〇　〇　１２．１．１８　简单同步轴选择信号　ＳＹＮＣ１～ＳＹＮＣ４　Ｇ１３８　〇　〇　简单同步控制　简单同步手动进给轴选择信号　ＳＹＮＣＪ１￣ＳＹＮＣＪ４　Ｇ１４０　—　〇　１．６　斜轴控制　对于垂直轴角度控制轴无效　ＮＯＺＡＧＣ　Ｇ０６３＃５　〇　〇　１．７　换刀信号　ＴＬＣＨ　ＦＯ６４＃０　〇　〇　换刀复位信号　ＴＬＲＳＴ　Ｇ０４８＃７　〇　〇　独立换刀信号　ＴＬＣＨＩ　Ｆ０６４＃２　－　〇　１０．３　刀具寿命到期通知信号　ＴＬＣＨＢ　Ｆ０６４＃３　－　〇　１０．３．２　独立换刀复位信号　ＴＬＲＳＴＩ　Ｇ０４８＃６　－　〇　刀具跳过信号　ＴＬＳＫＰ　Ｇ０４８＃５　〇　〇　新刀具选择信号　ＴＬＮＷ　Ｆ０６４＃１　〇　〇　ＴＬ０１～ＴＬ２５６　Ｇ０４７＃０ｔｏ　Ｇ４８＃０　－　〇　刀具寿命管理　刀具组号选择信号　ＴＬ０１～ＴＬ６４　Ｇ０４７＃０～＃６　〇　－　１０．３　　刀具寿命计数倍率信号　ＴＬＶ０～＊ＴＬＶ９　Ｇ０４９＃０～　Ｇ０５０＃１　－　〇　功能　信号名称　符号　地址　Ｔ　系列　Ｍ　系列　章节　ＸＡＥ　Ｘ００４＃０　〇　〇　ＹＡＥ　Ｘ００４＃１　－　〇　ＺＡＥ　Ｘ００４＃２　－　〇　自动刀具长度测量（Ｍ系列）／自动刀具偏置（Ｔ系列）　测量位置到达信号　ＺＡＥ　Ｘ００４＃１　〇　－ １４．２　刀具偏移量写入方式选择信号　ＧＯＱＳＭ　Ｇ０３９＃７　〇　－　＋ＭＩＴ１，＋ＭＩＴ２　Ｘ００４＃２，＃４　〇　－　刀具偏移量写入信号　－ＭＩＴ１，－ＭＩＴ２　Ｘ００４＃３，＃５　〇　－　刀具偏移号选择信号　ＯＦＮ０～ＯＦＮ５ Ｇ０３９＃０～＃５ 〇　－　工件坐标系偏移量写入方式选择信号　ＷＯＱＳＭ　Ｇ０３９＃６　〇　－　刀具偏置值测量Ｂ的输入（Ｔ系列）　工件坐标系偏移量写入信号　ＷＯＳＥＴ　Ｇ０４０＃７　〇　－ １４．４．２　刀具偏置值测量Ａ的输入（Ｔ系列）　位置记录信号　ＰＲＣ　Ｇ０４０＃６　〇　－　１４．４．１　辅助功能结束信号　ＭＦＩＮ　Ｇ００５＃０　〇　－　主轴功能结束信号　ＳＦＩＮ　Ｇ００５＃２　〇　〇　刀具功能结束信号　ＴＦＩＮ　Ｇ００５＃３　〇　〇　ＢＦＩＮ　Ｇ００５＃４　〇　 －　第２辅助功能结束信号　ＢＦＩＮ　Ｇ００５＃７　－　〇　第２Ｍ功能结束信号　ＭＦＩＮ２　Ｇ００４＃４　〇　〇　第３Ｍ功能结束信号　ＭＦＩＮ３　Ｇ００４＃５　〇　〇　高速接口的外部操作信号　ＥＦＤ　Ｆ００７＃１　－　〇　高速Ｍ／Ｓ／Ｔ／Ｂ接口　外部操作功能结束信号　ＥＦＩＮ　Ｇ００５＃１　－　〇 ８．４　高速跳转信号　高速跳转状态信号　ＨＤO0 Ｆ１２２＃０　〇　〇　１４．３．２　固定循环（Ｍ系列）／孔加工固定循环（Ｔ系列）　攻丝信号　ＴＡＰ　Ｆ００１＃５　〇　〇　１１．６　伺服关闭　（机械手轮）　伺服关断信号　ＳＶＦ１～ＳＶＦ４　Ｇ１２６　〇　〇　１．２．７　电机速度检测功能使能信号　ＭＳＤＦＯＮ　Ｄ０１６＃０　〇　〇　伺服电机速度检测信号　ＤＳＶ１ｔｏＤＳＶ４　Ｙ（ｎ＋０）　〇　〇　伺服／主轴电动机速度检测 主轴电机速度检测信号　ＤＳＰ１，ＤＳＰ２　Ｙ（ｎ＋１）＃０，＃１　〇　〇　２．１０　循环启动／进给循环启动　ＳＴ　Ｇ００７＃２　〇　〇　５．１　进给暂停信号　＊ＳＰ　Ｇ００８＃５　〇　〇　自动运行信号　ＯＰ　Ｆ０００＃７　〇　〇　循环启动灯信号　ＳＴＬ　Ｆ０００＃５　〇　〇　暂停　进给暂停灯信号　ＳＰＬ　Ｆ０００＃４　〇　〇　功能　信号名称　符号　地址　Ｔ　系列　Ｍ　系列　章节　Ｃｓ轮廓控制转换信号　ＣＯＮ　Ｇ０２７＃７　〇　〇　Ｃｓ轮廓控制　Ｃｓ轮廓控制转换结束信号　ＦＳＣＳＬ　Ｆ０４４＃１　〇　〇　９．８　轴移动信号　ＭＶ１～ＭＶ４　Ｆ１０２　〇　〇　轴运动状态的输出　轴移动方向信号　ＭＶＤ１～ＭＶＤ４　Ｆ１０６　〇　〇　１．２．４　实际主轴速度输出　实际主轴速度信号　ＡＲ０～ＡＲ１５　Ｆ０４０，Ｆ０４１　〇　– ９．６　恒表面切削线速度控制　恒表面切削速度信号　ＣＳＳ Ｆ００２＃２　〇　〇　９．４　主轴停止完成信号　ＳＰＳＴＰ Ｇ０２８＃６　〇　– 主轴松开信号　ＳＵＣＬＰ Ｆ０３８＃１　〇　– 主轴松开完成信号　＊ＳＵＣＰＦ Ｇ０２８＃４　〇　– 主轴夹紧信号　ＳＣＬＰ Ｆ０３８＃０　〇　– 多主轴控制　（Ｔ系列）　主轴夹紧完成信号　＊ＳＣＰＦ　Ｇ０２８＃５　〇　– ９．９　ＳＨＡ００～ＳＨＡ１１　Ｇ０７８＃０～Ｇ０７９＃３　〇　〇　主轴定向　主轴定向外部停止位置指令信号　ＳＨＢ００～ＳＨＢ１１　Ｇ０８０＃０～Ｇ０８１＃３　〇　〇　９．１２　ＴＬＭＬＡ　Ｇ０７０＃０　〇　〇　转矩限制指令ＬＯＷ信号（串行主轴）　ＴＬＭＬＢ　Ｇ０７４＃０　〇　〇　ＴＬＭＨＡ　Ｇ０７０＃１　〇　〇　转矩限制指令ＨＩＧＨ信号（串行主轴）　ＴＬＭＨＢ　Ｇ０７４＃１　〇　〇　ＣＴＨ１Ａ，ＣＴＨ２Ａ　Ｇ０７０＃３，＃２　〇　〇　离合器／齿轮信号（串行主轴）　ＣＴＨ１Ｂ，ＣＴＨ２Ｂ　Ｇ０７４＃３，＃２　〇　〇　ＳＲＶＡ　Ｇ０７０＃４　〇　〇　ＣＣＷ指令信号（串行主轴）　ＳＲＶＢ　Ｇ０７４＃４　〇　〇　ＳＦＲＡ　Ｇ０７０＃５　〇　〇　ＣＷ指令信号（串行主轴）　ＳＦＲＢ　Ｇ０７４＃５　〇　〇　ＯＲＣＭＡ　Ｇ０７０＃６　〇　〇　定向指令信号（串行主轴）　ＯＲＣＭＢ　Ｇ０７４＃６　〇　〇　ＭＲＤＹＡ　Ｇ０７０＃７　〇　〇　机床就绪信号（串行主轴）　ＭＲＤＹＢ　Ｇ０７４＃７　〇　〇　ＡＲＳＴＡ　Ｇ０７１＃０　〇　〇　主轴串行输出／主轴模拟输出　报警复位信号（串行主轴）　ＡＲＳＴＢ　Ｇ０７５＃０　〇　〇　 ９．２　＊ＥＳＰＡ　Ｇ０７１＃１　〇　〇　急停信号（串行主轴）　＊ＥＳＰＢ　Ｇ０７５＃１　〇　〇　ＳＰＳＬＡ　Ｇ０７１＃２　〇　〇　主轴选择信号（串行主轴）　ＳＰＡＬＢ　Ｇ０７５＃２　〇　〇　ＭＣＦＮＡ　Ｇ０７１＃３　〇　〇 动力线切换结束信号（串行主轴）　ＭＣＦＦＮＢ　Ｇ０７５＃３　〇　〇　功能　信号名称　符号　地址　Ｔ　系列　Ｍ　系列　章节　ＳＯＣＮＡ　Ｇ０７１＃４　〇　〇　软启动／停止取消信号（串行主轴）　ＳＯＣＮＢ　Ｇ０７５＃４　〇　〇　ＩＮＴＧＡ　Ｇ０７１＃５　〇　〇　速度积分信号（串行主轴）　ＩＮＴＧＢ　Ｇ０７５＃５　〇　〇　ＲＳＬＡ　Ｇ０７１＃６　〇　〇　输出切换请求信号（串行主轴）　ＲＳＬＢ　Ｇ０７５＃６　〇　〇　ＲＣＨＡ　Ｇ０７１＃７　〇　〇　动力线状态检测信号（串行主轴）　ＲＣＨＢ　Ｇ０７５＃７　〇　〇　ＩＮＤＸＡ　Ｇ０７２＃０　〇　〇　准停位置改变指令信号（串行主轴）　ＩＮＤＸＢ　Ｇ０７６＃０　〇　〇　ＲＯＴＡＡ　Ｇ０７２＃１　〇　〇　准停位置改变时的旋转方向指令信号（串行主轴）　ＲＯＴＡＢ　Ｇ０７６＃１　〇　〇　ＮＲＲＯＡ　Ｇ０７２＃２　〇　〇　准停位置改变时的最短距离指令信号（串行主轴）　ＮＲＲＯＢ　Ｇ０７６＃２　〇　〇　ＤＥＦＭＤＡ　Ｇ０７２＃３　〇　〇　速度微分方式指令信号（串行主轴）　ＤＥＦＭＤＢ　Ｇ０７６＃３　〇　〇　ＯＶＲＩＤＡ　Ｇ０７２＃４　〇　〇　模拟倍率信号（串行主轴）　ＯＶＴＩＤＢ　Ｇ０７６＃４　〇　〇　ＩＮＣＭＤＡ　Ｇ０７２＃５　〇　〇　增量指令外部设定定向信号（串行主轴）　ＩＮＣＭＤＢ　Ｇ０７６＃５　〇　〇　ＭＦＮＨＧＡ　Ｇ０７２＃６　〇　〇　主轴切换主　ＭＣＣ接点状态信号（串行主轴）　ＭＦＮＨＧＢ　Ｇ０７６＃６　〇　〇　ＲＣＨＨＧＡ　Ｇ０７２＃７　〇　〇　主轴切换ＨＩＧＨ　ＭＣＣ接点状态信号（串行信号）　ＲＣＨＨＧＢ　Ｇ０７６＃７　〇　〇　ＭＯＲＣＭＡ　Ｇ０７３＃０　〇　〇　磁传感器定向指令信号（串行主轴）　ＭＯＲＣＭＢ　Ｇ０７７＃０　〇　〇　ＳＬＶＡ　Ｇ０７３＃１　〇　〇　从动运行方式指令信号（串行主轴）　ＳＬＶＢ　Ｇ０７７＃１　〇　〇　ＭＰＯＦＡ　Ｇ０７３＃２　〇　〇　电机动力切断指令信号（串行主轴）　ＭＰＯＦＢ　Ｇ０７７＃２　〇　〇　ＤＳＣＮＡ　Ｇ０７３＃４　〇　〇　断线检测无效信号　ＤＳＣＮＢ　Ｇ０７７＃４　〇　〇　ＡＬＭＡ　Ｆ０４５＃０　〇　〇　报警信号（串行主轴）　ＡＬＭＢ　Ｆ０４９＃０　〇　〇　ＳＳＴＡ　Ｆ０４５＃１　〇　〇　速度零信号（串行主轴）　ＳＳＴＢ　Ｆ０４９＃１　〇　〇　ＳＤＴＡ　Ｆ０４５＃２　〇　〇 主轴串行输出／主轴模拟输出　速度检测信号（串行主轴）　ＳＤＴＢ　Ｆ０４９＃２　〇　〇　 ９．２　功能　信号名称　符号　地址　Ｔ　系列　Ｍ　系列　章节　ＳＡＲＡ　Ｆ０４５＃３　〇　〇　速度到达信号（串行主轴）　ＳＡＲＢ　Ｆ０４９＃３　〇　〇　ＬＤＴ１Ａ　Ｆ０４５＃４　〇　〇　负载检测信号１（串行主轴）　ＬＤＴ１Ｂ　Ｆ０４９＃４　〇　〇　ＬＤＴ２Ａ　Ｆ０４５＃５　〇　〇　负载检测信号２（串行主轴）　ＬＤＴ２Ｂ　Ｆ０４９＃５　〇　〇　ＴＬＭＡ　Ｆ０４５＃６　〇　〇　转矩限制信号（串行主轴）　ＴＬＭＢ　Ｆ０４９＃６　〇　〇　ＯＲＡＲＡ　Ｆ０４５＃７　〇　〇　定向结束（串行主轴）　ＯＲＡＲＢ　Ｆ０４９＃７　〇　〇　ＣＨＰＡ　Ｆ０４６＃０　〇　〇　动力线切换信号（串行主轴）　ＣＨＰＢ　Ｆ０５０＃０　〇　〇　ＣＦＩＮＡ　Ｆ０４６＃１　〇　〇　主轴切换完成信号（串行主轴）　ＣＦＩＮＢ　Ｆ０５０＃１　〇　〇　ＲＣＨＰＡ　Ｆ０４６＃２　〇　〇　输出切换信号（串行主轴）　ＲＣＨＰＢ　Ｆ０５０＃２　〇　〇　ＲＣＦＮＡ　Ｆ０４６＃３　〇　〇　输出切换完成信号（串行主轴）　ＲＣＦＮＢ　Ｆ０５０＃３　〇　〇　ＳＬＶＳＡ　Ｆ０４６＃４　〇　〇　从动运行状态信号（串行主轴）　ＳＬＶＳＢ　Ｆ０５０＃４　〇　〇　ＰＯＲＡ２Ａ　Ｆ０４６＃５　〇　〇　位置编码器定向接近信号（串行主轴）　ＰＯＲＡ２Ｂ　Ｆ０５０＃５　〇　〇　ＭＯＲＡ１Ａ　Ｆ０４６＃６　〇　〇　磁传感器定向完成信号（串行主轴）　ＭＯＲＡ２Ｂ　Ｆ０５０＃６　〇　〇　ＭＯＲＡ２Ａ　Ｆ０４６＃７　〇　〇　磁传感器定向接近信号（串行主轴）　ＭＯＲＡ２Ｂ　Ｆ０５０＃７　〇　〇　ＩＮＣＳＴＡ　Ｆ０４７＃１　〇　〇　增量定向方式信号（串行主轴）　ＩＮＣＳＴＢ　Ｆ０５１＃１　〇　〇　ＥＸＯＦＡ　Ｆ０４７＃４　〇　〇 主轴串行输出／主轴模拟输出　电机激磁关断状态信号　ＥＸＯＦＢ　Ｆ０５１＃４　〇　〇 ９．２　主轴停信号　＊ＳＳＴＰ　Ｇ０２９＃６　〇　〇　主轴定向信号　ＳＯＲ　Ｇ０２９＃５　〇　〇　主轴速度倍率信号　ＳＯＶ０～ＳＯＶ７　Ｇ０３０　〇　〇　主轴速度到达信号　ＳＡＲ　Ｇ０２９＃４　〇　〇 主轴速度控制 主轴使能信号　ＥＮＢ　Ｆ００１＃４　〇　〇　 ９．３　功能　信号名称　符号　地址　Ｔ　系列　Ｍ　系列　章节　齿轮档选择信号（Ｍ型换档）　ＧＲ１О，ＧＲ２О，ＧＲ３О　Ｆ０３４＃０～＃２　—　〇　齿轮档选择信号（Ｔ型换档）　ＧＲ１，ＧＲ２　Ｇ０２８＃１，＃２　〇　〇　主轴速度控制　Ｓ１２位代码信号　Ｒ０１О～Ｒ１２О　Ｆ０３６＃０～　Ｆ０３７＃３ 〇　〇　９．３　主轴速度波动的检测　主轴波动检测报警信号　ＳＰＡＬ　Ｆ０３５＃０　〇　〇　９．５　主轴同步控制信号　ＳＰＳＹＣ　Ｇ０３８＃２　〇　〇　主轴相位同步控制信号　ＳＰＰＨＳ　Ｇ０３８＃３　〇　〇　主轴同步速度控制结束信号　ＦＳＰＳＹ　Ｆ０４４＃２　〇　〇　主轴相位同步控制结束信号　ＦＳＰＰＨ　Ｆ０４４＃３　〇　〇　主轴同步控制　主轴同步控制报警信号 ＳＹＣＡＬ　Ｆ０４４＃４　〇　〇 ９．１１　ＨＳ１Ａ～ＨＳ１Ｄ　Ｇ０１８＃０～＃３　〇　〇　ＨＳ２Ａ～ＨＳ２Ｄ　Ｇ０１８＃４～＃７　〇　〇　手轮进给轴选择信号　ＨＳ３Ａ～ＨＳ３Ｄ　Ｇ０１９＃０～＃３　—　〇　手轮进给　手轮进给量选择信号　（增量进给信号）　ＭＰ１，ＭＰ２　Ｇ０１９＃４，＃５　〇　〇　　３．２　ＨＳ１ＩＡ～ＨＳ２ＩＤ　Ｇ０４１＃０～＃３　〇　〇　ＨＳ２ＩＡ～ＨＳ２ＩＤ　Ｇ０４１＃４～＃７　〇　〇　手轮中断　手轮中断轴选择信号　ＨＳ３ＩＡ～ＨＳ３ＩＤ　Ｇ０４２＃０～＃３　—　〇　３．３　手动返回参考点选择信号　ＺＲＮ　Ｇ０４３＃７　〇　〇　手动返回参考点选择检测信号　ＭＲＥＦ　Ｆ００４＃５　〇　〇　手动返回参考点减速信号　＊ＤＥＣ１～＊ＤＥＣ４　Ｘ００９　〇　〇　返回参考点结束信号　ＺＰ１～ＺＰ４　Ｆ０９４　〇　〇　手动返回参考位置　参考点建立信号　ＺＲＦ１～ＺＲＦ４　Ｆ１２０　〇　〇 ４．１　＋Ｊ１～＋Ｊ４　Ｇ１００　〇　〇　进给轴和方向选择信号　－Ｊ１～－Ｊ４　Ｇ１０２　〇　〇　手动进给速度倍率信号　＊ＪＶ１～＊ＪＶ１５　Ｇ０１０，Ｇ０１１　〇　〇　ＪＯＧ进给／增量进给　手动快速移动选择信号　ＲＴ　Ｇ０１９＃７　〇　〇 ３．１　ＣＮＣ就绪信号　ＭＡ　Ｆ００１＃７　〇　〇　ＣＮＣ就绪信号　伺服就绪信号　ＳＡ　Ｆ０００＃６　〇　〇　２．２　过载转矩信号　ＳＫＩＰ　Ｘ００４＃７　－　〇 小孔步进钻孔循环（Ｍ系列）　小深孔钻削进行中信号　ＰＥＣＫ２　Ｆ０６６＃５　－　〇　１１．１３　快速进给信号　ＲＰＤＯ　Ｆ００２＃１　〇　〇　状态输出信号　切削进给信号　ＣＵＴ　Ｆ００２＃６　〇　〇　２．７　单程序段信号　ＳＢＫ　Ｇ０４６＃１　〇　〇　单程序段　单程序段检测信号　ＭＳＢＫ　Ｆ００４＃３　〇　〇　５．３．３　功能　信号名称　符号　地址　Ｔ　系列　Ｍ　系列　章节　ＳＫＩＰ　Ｘ００４＃７　〇 〇　跳转功能　跳转信号　ＳＫＩＰＰ　Ｇ００６＃６　〇 －　１４．３．１　启动锁住信号　ＳＴＬＫ　Ｇ００７＃１　〇　－　互锁信号　＊ＩＴ　Ｇ００８＃０　〇　〇　各轴互锁信号　＊ＩＴ１　～＊ＩＴ４　Ｇ１３０　〇　〇　各轴和各方向手动进给互锁信号　＋ＭＩＴ１，＋ＭＩＴ２　Ｘ００４＃２，＃４　〇　－　各轴和各方向手动进给互锁信号　－ＭＩＴ１，ＭＩＴ２　Ｘ００４＃３，＃５ 〇　－　＋ＭＩＴ１～＋ＭＩＴ４　Ｇ１３２＃０～＃３　－ 〇　各轴和方向互锁信号　－ＭＩＴ１～－ＭＩＴ４　Ｇ１３４＃０～＃３ － 〇　切削程序段开始互锁信号　＊ＣＳＬ　Ｇ００８＃１　〇　〇 启动锁住／互锁　程序段开始互锁信号　＊ＢＳＬ　Ｇ００８＃３　〇　〇 ２．５　＋ＥＸＬ１ｔｏ＋ＥＸＬ４　Ｇ１０４　〇　〇　坐标轴方向存储行程限位　开关信号　－ＥＸＬ１ｔｏ－ＥＸＬ４　Ｇ１０５　〇　〇　存储行程极限选择信号　ＥＸＬＭ　Ｇ００７＃６　〇　〇　＋ＬＭ１～＋ＬＭ４　Ｇ１１０ － 〇　存储行程外部设定信号　－ＬＭ１～－ＬＭ４　Ｇ１１０ － 〇　行程限位解除信号　ＲＬＳＯＴ　Ｇ００７＃７　－ 〇　＋ＯＴ１ｔｏ＋ＯＴ４　Ｆ１２４　－ 〇 　存储行程极限检测１　行程限位到达信号　－ＯＴ１ｔｏ－ＯＴ４　Ｆ１２６　－ 〇 ２．３．２　存储行程极限检查２，３　行程限位３解除信号　ＲＬＳＯＴ３　Ｇ００７＃４ 〇　〇　２．３．３　绝对位置检测器电池零　报警信号　ＰＢＡＴＺ　Ｆ１７２＃６　〇　〇　绝对位置检测　绝对位置检测器电池电压　低报警信号　ＰＢＡＴＬ　Ｆ１７２＃７　〇　〇　１．４．２　先行控制　（Ｍ系列）　先行控制方式信号　Ｇ０８ＭＤ　Ｆ０６６＃０　－　〇　７．１．１１　软操作面板信号（ＭＤ１）　ＭＤ１Ｏ　Ｆ０７３＃０　〇　〇　软操作面板信号（ＭＤ２）　ＭＤ２Ｏ　Ｆ０７３＃１　〇　〇　软操作面板信号（ＭＤ４）　ＭＤ４Ｏ　Ｆ０７３＃２　〇　〇　软操作面板信号（ＺＲＮ）　ＺＲＮＯ　Ｆ０７３＃４　〇　〇　软操作面板信号（＋Ｊ１～＋Ｊ４）　＋Ｊ１Ｏ～＋Ｊ４Ｏ　Ｆ０８１＃０，＃２，＃４，＃６　〇　〇　软操作面板信号（－Ｊ１～－Ｊ４）　－Ｊ１Ｏ～－Ｊ４Ｏ　Ｆ０８１＃１，＃３，＃５，＃７　〇　〇　软操作面板信号（ＲＴ）　ＲＴＯ　Ｆ０７７＃６　〇　〇　软操作面板信号（ＨＳ１Ａ）　ＨＳ１ＡＯ　Ｆ０７７＃０　〇　〇 软操作面板 软操作面板信号（ＨＳ１Ｂ）　ＨＳ１ＢＯ　Ｆ０７７＃１　〇　〇　 １２．１．１４　功能　信号名称　符号　地址　Ｔ　系列　Ｍ　系列　章节　软操作面板信号（ＨＳＩＣ）　ＨＳ１ＣＯ　Ｆ０７７＃２　〇　〇　软操作面板信号（ＨＳ１Ｄ）　ＨＳ１ＤＯ　Ｆ０７７＃３　〇　〇　软操作面板信号（ＭＰ１）　ＭＰ１Ｏ　Ｆ０７６＃０　〇　〇　软操作面板信号（ＭＰ２）　ＭＰ２Ｏ　Ｆ０７６＃１　〇　〇　软操作面板信号（＊ＪＶ０～＊ＪＶ１５）　＊ＪＶＯ０～＊ＪＶ１５Ｏ　Ｆ０７９，Ｆ０８０　〇　〇　软操作面板信号（＊ＦＶ０～＊ＦＶ７）　＊ＦＶ０Ｏ～＊ＦＶ７Ｏ　Ｆ０７８　〇　〇　软操作面板信号（ＲＯＶ１）　ＲＯＶ１Ｏ　Ｆ０７６＃４　〇　〇　软操作面板信号（ＲＯＶ２）　ＲＯＶ２Ｏ　Ｆ０７６＃５　〇　〇　软操作面板信号（ＢＤＴ）　ＢＤＴＯ　Ｆ０７５＃２　〇　〇　软操作面板信号（ＳＢＫ）　ＳＢＫＯ　Ｆ０７５＃３　〇　〇　软操作面板信号（ＭＬＫ）　ＭＬＫＯ　Ｆ０７５＃４　〇　〇　软操作面板信号（ＤＲＮ）　ＤＲＮＯ　Ｆ０７５＃５　〇　〇　软操作面板信号（ＫＥＹ１～ＫＥＹ４）　ＫＥＹＯ　Ｆ０７５＃６　〇　〇　软操作面板信号（＊ＳＰ）　ＳＰＯ　Ｆ０７５＃７　〇　〇　软操作面板　软操作面板通用开关信号　ＯＵＴ０～ＯＵＴ７　Ｆ０７２　〇　〇　１２．１．１４　第２参考位置返回结束信号　ＺＰ２１～ＺＰ２４　Ｆ０９６　〇　〇　第３参考位置返回结束信号　ＺＰ３１～ＺＰ３４　Ｆ０９８　〇　〇　返回第２参考位置／返回第３，第４参考位置　第４参考位置返回结束信号　ＺＰ４１～ＺＰ４４　Ｆ１００　〇　〇　４．５　多级跳转　跳转信号　ＳＫＩＰ２　ｔｏ　ＳＫＩＰ６，　ＳＫＩＰ７，ＳＫＩＰ８　Ｘ００４＃２　ｔｏ＃６，＃０＃１　〇　〇　１４．３．３　复合固定循环（Ｍ系列）／固定循环（Ｔ系列）　倒角信号　ＣＤＺ　Ｇ０５３＃７　〇　—１１．８　卡盘／尾架屏蔽（Ｔ系列）　尾架屏蔽选择信号　＊ＴＳＢ　Ｇ０６０＃７　〇　—２．３．４　撞块式参考位置设定　冲撞式参考位置设定的扭矩极限到达信号　ＣＬＲＣＨ１～ＣＬＲＣＨ８　Ｆ１８０　〇　〇　４．６　ＤＮＣ运行选择信号　ＤＮＣＩ　Ｇ０４３＃５　〇　〇　ＤＮＣ运行　ＤＮＣ运行选择确认信号　ＭＲＭＴ　Ｆ００３＃４　〇　〇　５．９　空运行信号　ＤＲＮ　Ｇ０４６＃７　〇　〇　空运行　空运行检测信号　ＭＤＲＮ　Ｆ００２＃７　〇　〇　５．３．２ 功能　信号名称　符号　地址　Ｔ　系列　Ｍ　系列　章节　转矩限制跳转（Ｔ系列）　转矩极限到达信号　ＴＲＱＬ１～ＴＲＱＬ８　Ｆ１１４　〇　—１４．３．４　主轴测量选择信号　Ｓ２ＴＬＳ　Ｇ０４０＃５　〇　— 主轴１测量信号　Ｓ１ＭＥＳ　Ｆ０６２＃３　〇　— 补偿值输入　主轴２测量信号　Ｓ２ＭＥＳ　Ｆ０６２＃４　〇　— １４．４　螺纹切削　螺纹切削信号　ＴＨＲＤ　Ｆ００２＃３　〇　〇　６．４．１　快速进给倍率信号　ＲＯＶ１，ＲＯＶ２　Ｇ０１４＃０，＃１　〇　〇　１％快速进给倍率选择信号　ＨＲＯＶ　Ｇ０９６＃７　〇　〇　快速移动倍率　１％快速进给倍率信号　ＨＲＯＶ０～ＨＲＯＶ６　Ｇ０９６＃０～＃６　〇　〇　７．１．６．１　用ＰＭＣ或个人计算机直接运行　直接运行选择信号　ＤＭＭＣ　Ｇ０４２＃７　〇　〇　１５．６　控制轴选择信号（ＰＭＣ轴控制）　ＥＡＸ１～ＥＡＸ４　Ｇ１３６　〇　〇　轴控制高级指令信号　ＥＡＳＩＰ１　ｔｏ　ＥＡＳＩＰ４　Ｇ２００　〇　〇　ＥＣ０Ａ～ＥＣ６Ａ　Ｇ１４３＃０～＃６　〇　〇　ＥＣ０Ｂ～ＥＣ６Ｂ　Ｇ１５５＃０～＃６　〇　〇　ＥＣ０Ｃ～ＥＣ６Ｃ　Ｇ１６７＃０～＃６　〇　〇　轴控制指令信号（ＰＭＣ轴控制）　ＥＣ０Ｄ～ＥＣ６Ｄ　Ｇ１７９＃０～＃６　〇　〇　ＥＩＦ０Ａ～ＥＩＦ１５Ａ　Ｇ１４４，Ｇ１４５　〇　〇　ＥＩＦ０Ｂ～ＥＩＦ１５Ｂ　Ｇ１５６，Ｇ１５７　〇　〇　ＥＩＦ０Ｃ～ＥＩＦ１５Ｃ　Ｇ１６８，Ｇ１６９　〇　〇　控制轴进给速度信号　ＥＩＦ０Ｄ～ＥＩＦ１５Ｄ　Ｇ１８０，Ｇ１８１　〇　〇　ＥＢＵＦＡ　Ｇ１４２＃７　〇　〇　ＥＢＵＦＢ　Ｇ１５４＃７　〇　〇　ＥＢＵＦＣ　Ｇ１６６＃７　〇　〇　轴控制指令读入信号（ＰＭＣ轴控制）　ＥＢＵＦＤ　Ｇ１７８＃７　〇　〇　ＥＩＤ０Ａ～ＥＩＤ３１Ａ　Ｇ１４６～Ｇ１４９　〇　〇　ＥＩＤ０Ｂ～ＥＩＤ３１Ｂ　Ｇ１５８～Ｇ１６１　〇　〇　ＥＩＤ０Ｃ～ＥＩＤ３１Ｃ　Ｇ１７０～Ｇ１７３　〇　〇　轴控制数据信号（ＰＭＣ轴控制）　ＥＩＤ０Ｄ～ＥＩＤ３１Ｄ　Ｇ１８２～Ｇ１８５　〇　〇　ＥＢＳＹＡ　Ｆ１３０＃７　〇　〇　ＥＢＳＹＢ　Ｆ１３３＃７　〇　〇　ＥＢＳＹＣ　Ｆ１３６＃７　〇　〇　ＰＭＣ轴控制　控制轴指令读入完成信号（ＰＭＣ轴控制）　ＥＢＳＹＤ　Ｆ１３９＃７　〇　〇　 １５．１ ＥＣＬＲＡ　Ｇ１４２＃６　〇　〇　ＥＣＬＲＢ　Ｇ１５４＃６　〇　〇　ＥＣＬＲＣ　Ｇ１６６＃６　〇　〇 复位信号（ＰＭＣ轴控制）　ＥＣＬＲＤ　Ｇ１７８＃６　〇　〇　功能　信号名称　符号　地址　Ｔ　系列　Ｍ　系列　章节　ＥＳＴＰＡ　Ｇ１４２＃５　〇　〇　ＥＳＴＰＢ　Ｇ１５４＃５　〇　〇　ＥＳＴＰＣ　Ｇ１６６＃５　〇　〇　轴控制暂停信号（ＰＭＣ轴控制）　ＥＳＴＰＤ　Ｇ１７８＃５　〇　〇　ＥＳＢＫＡ　Ｇ１４２＃３　〇　〇　ＥＳＢＫＢ　Ｇ１５４＃３　〇　〇　ＥＳＢＫＣ　Ｇ１６６＃３　〇　〇　程序段停止信号（ＰＭＣ轴控制）　ＥＳＢＫＤ　Ｇ１７８＃３　〇　〇　ＥＭＳＢＫＡ　Ｇ１４３＃７　〇　〇　ＥＭＳＢＫＢ　Ｇ１５５＃７　〇　〇　ＥＭＳＢＫＣ　Ｇ１６７＃７　〇　〇　程序段停无效信号（ＰＭＣ轴控制）　ＥＭＳＢＫＤ　Ｇ１７９＃７　〇　〇　ＥＭ１１Ａ～ＥＭ４８Ａ　Ｆ１３２，Ｆ１４２　〇　〇　ＥＭ１１Ｂ～ＥＭ４８Ｂ　Ｆ１３５，Ｆ１４５　〇　〇　ＥＭ１１Ｃ～ＥＭ４８Ｃ　Ｆ１３８，Ｆ１４８　〇　〇　辅助功能代码信号（ＰＭＣ轴控制）　ＥＭ１１Ｄ～ＥＭ４８Ｄ　Ｆ１４１，Ｆ１５１　〇　〇　ＥＭＦＡ　Ｆ１３１＃０　〇　〇　ＥＭＦＢ　Ｆ１３４＃０　〇　〇　ＥＭＦＣ　Ｆ１３７＃０　〇　〇　辅助功能选通信号（ＰＭＣ轴控制）　ＥＭＦＤ　Ｆ１４０＃０　〇　〇　ＥＦＩＮＡ　Ｇ１４２＃０　〇　〇　ＥＦＩＮＢ　Ｇ１５４＃０　〇　〇　ＥＦＩＮＣ　Ｇ１６６＃０　〇　〇　辅助功能结束信号（ＰＭＣ轴控制）　ＥＦＩＮＤ　Ｇ１７８＃０　〇　〇　ＥＳＯＦＡ　Ｇ１４２＃４　〇　〇　ＥＳＯＦＢ　Ｇ１５４＃４　〇　〇　ＥＳＯＦＣ　Ｇ１６６＃４　〇　〇　伺服关闭信号（ＰＭＣ轴控制）　ＥＳＯＦＤ　Ｇ１７８＃４　〇　〇　ＥＭＢＵＦＡ　Ｇ１４２＃２　〇　〇　ＥＭＢＵＦＢ　Ｇ１５４＃２　〇　〇　ＥＭＢＵＦＣ　Ｇ１６６＃２　〇　〇　缓冲禁止信号（ＰＭＣ轴控制）　ＥＭＢＵＦＤ　Ｇ１７８＃２　〇　〇　ＥＬＣＫＺＡ　Ｇ１４２＃１　〇　〇　ＥＬＣＫＺＢ　Ｇ１５４＃１　〇　〇　ＥＬＣＫＺＣ　Ｇ１６６＃１　〇　〇 ＰＭＣ轴控制／ＰＭＣ轴速度控制功能　累积的零位检测信号　ＥＬＣＫＺＤ　Ｇ１７８＃１　〇　〇　 １５．１ 　控制轴选择状态信号（ＰＭＣ轴控制）　＊ＥＡＸＳＬ　Ｆ１２９＃７　〇　〇 功能　信号名称　符号　地址　Ｔ　系列　Ｍ　系列　章节　ＥＩＮＰＡ　Ｆ１３０＃０　〇　〇　ＥＩＮＰＢ　Ｆ１３３＃０　〇　〇　ＥＩＮＰＣ　Ｆ１３６＃０　〇　〇　到位信号（ＰＭＣ轴控制）　ＥＩＮＰＤ　Ｆ１３９＃０　〇　〇　ＥＣＫＺＡ　Ｆ１３０＃１　〇　〇　ＥＣＫＺＢ　Ｆ１３３＃１　〇　〇　ＥＣＫＺＣ　Ｆ１３６＃１　〇　〇　零跟随误差检测信号（ＰＭＣ轴控制）　ＥＣＫＺＤ　Ｆ１３９＃１　〇　〇　ＥＩＡＬＡ　Ｆ１３０＃２　〇　〇　ＥＩＡＬＢ　Ｆ１３３＃２　〇　〇　ＥＩＡＬＣ　Ｆ１３６＃２　〇　〇　报警信号（ＰＭＣ轴控制）　ＥＩＡＬＤ　Ｆ１３９＃２　〇　〇　ＥＧＥＮＡ　Ｆ１３０＃４　〇　〇　ＥＧＥＮＢ　Ｆ１３３＃４　〇　〇　ＥＧＥＮＣ　Ｆ１３６＃４　〇　〇　轴移动信号（ＰＭＣ轴控制）　ＥＧＥＮＤ　Ｆ１３９＃４　〇　〇　ＥＤＥＮＡ　Ｆ１３０＃３　〇　〇　ＥＤＥＮＢ　Ｆ１３３＃３　〇　〇　ＥＤＥＮＣ　Ｆ１３６＃３　〇　〇　辅助功能执行信号（ＰＭＣ轴控制）　ＥＤＥＮＤ　Ｆ１３９＃３　〇　〇　ＥＯＴＮＡ　Ｆ１３０＃６　〇　〇　ＥＯＴＮＢ　Ｆ１３３＃６　〇　〇　ＥＯＴＮＣ　Ｆ１３６＃６　〇　〇　负向超程信号（ＰＭＣ轴控制）　ＥＯＴＮＤ　Ｆ１３９＃６　〇　〇　ＥＯＴＰＡ　Ｆ１３０＃５　〇　〇　ＥＯＴＰＢ　Ｆ１３３＃５　〇　〇　ＥＯＴＰＣ　Ｆ１３６＃５　〇　〇　正向超程信号（ＰＭＣ轴控制）　ＥＯＴＰＤ　Ｆ１３９＃５　〇　〇　进给速度倍率信号（ＰＭＣ轴控制）　＊ＦＶ０Ｅ～＊ＦＶ７Ｅ　Ｇ１５１　〇　〇　倍率取消信号（ＰＭＣ轴控制）　ＯＶＣＥ　Ｇ１５０＃５　〇　〇　快速进给倍率信号（ＰＭＣ轴控制）　ＲＯＶ１Ｅ，ＲＯＶ２Ｅ　Ｇ１５０＃０，＃１　〇　〇　空运行信号（ＰＭＣ轴控制）　ＤＲＮＥ　Ｇ１５０＃７　〇　〇　手动快速进给选择信号（ＰＭＣ轴控制）　ＲＴＥ　Ｇ１５０＃６　〇　〇　倍率０％信号（ＰＭＣ轴控制）　ＥＯＶ０　Ｆ１２９＃５　〇　〇 ＰＭＣ轴控制　跳转信号（ＰＭＣ轴控制）　ＥＳＫＩＰ　Ｘ００４＃６　〇　〇　 １５．１　功能　信号名称　符号　地址　Ｔ　系列　Ｍ　系列　章节　分配结束信号（ＰＭＣ轴控制）　ＥＡＤＥＮ１～ＥＡＤＥＮ４　Ｆ１１２　〇　〇　ＥＡＢＵＦＡ　Ｆ１３１＃１　〇　〇　ＥＡＢＵＦＢ　Ｆ１３４＃１　〇　〇　ＥＡＢＵＦＣ　Ｆ１３７＃１　〇　〇　缓冲器满信号（ＰＭＣ轴控制）　ＥＡＢＵＦＤ　Ｆ１４０＃１　〇　〇 ＰＭＣ轴控制　控制信号（ＰＭＣ轴控制）　ＥＡＣＮＴ１～ＥＡＣＮＴ４　Ｆ１８２　〇　〇　１５．１　ＳＩＮＤ　Ｇ０３３＃７　〇　〇　ＳＩＮＤ２　Ｇ０３５＃７　〇　〇　ＰＭＣ控制主轴速度输出控制信号　ＳＩＮＤ３　Ｇ０３７＃７　〇　〇　Ｒ０１Ｉ～Ｒ１２Ｉ　Ｇ０３２＃０～Ｇ０３３＃３　〇　〇　Ｒ０１Ｉ２～Ｒ１２Ｉ２　Ｇ０３４＃０～Ｇ０３５＃３　〇　〇　主轴电机速度指令信号　Ｒ０１Ｉ３～Ｒ１２Ｉ３　Ｇ０３６＃０～Ｇ０３７＃３　〇　〇　ＳＳＩＮ　Ｇ０３３＃６　〇　〇　ＳＳＩＮ２　Ｇ０３５＃６　〇　〇　主轴电机指令输出极性选择信号　ＳＳＩＮ３　Ｇ０３７＃６　〇　〇　ＳＧＮ　Ｇ０３３＃５　〇　〇　ＳＧＮ２　Ｇ０３５＃５　〇　〇　ＰＭＣ的主轴输出控制　主轴电机指令极性选择信号　ＳＧＮ３　Ｇ０３７＃５　〇　〇　１５．４　手摇脉冲发生器选择信号　ＩＯＬＢＨ２　Ｇ１９９＃０　〇　〇　Ｉ／Ｏ　Ｌｉｎｋ　口β系列伺服电动机手摇轮接口（外部设备控制）　手摇脉冲发生器选择信号　ＩＯＬＢＨ３　Ｇ１９９＃１　〇　〇 １６．１　＊ＥＳＰ　Ｇ００８＃４　〇　〇　急停　急停信号　＊ＥＳＰ　Ｘ００８＃４　〇　〇　２．１　所有轴ＶＲＤＹ　ＯＦＦ报警忽略信号　ＩＧＮＶＲＹ　Ｇ０６６＃０　〇　〇　ＶＲＤＹ　ＯＦＦ报警忽略信号　各轴ＶＲＤＹ　ＯＦＦ报警忽略信号　ＩＧＶＲＹ１～ＩＧＶＲＹ４　Ｇ１９２　〇　〇　２．８　跟踪　跟踪信号　＊ＦＬＷＵ　Ｇ００７＃５　〇　〇　１．２．６　程序再启动信号　ＳＲＮ　Ｇ００６＃０　〇　〇　程序再启动　程序再启动中信号　ＳＲＮＭＶ　Ｆ００２＃４　〇　〇　５．７　位置开关　位置开关信号　ＰＳＷ０１～ＰＳＷ１６　Ｆ０７０＃０～　Ｆ０７１＃７　〇　〇　１．２．８　辅助功能代码信号　Ｍ００～Ｍ３１　Ｆ０１０～Ｆ０１３　〇　〇　辅助功能／第２辅助功能　辅助功能选通信号　ＭＦ　Ｆ００７＃０　〇　〇　８．１　功能　信号名称　符号　地址　Ｔ　系列　Ｍ　系列　章节　ＤＭ００　Ｆ００９＃７　〇　〇　ＤＭ０１　Ｆ００９＃６　〇　〇　ＤＭ０２　Ｆ００９＃５　〇　〇　Ｍ译码信号　ＤＭ３０　Ｆ００９＃４　〇　〇　主轴功能代码信号　Ｓ００～Ｓ３１　Ｆ０２２～Ｆ０２５　〇　〇　主轴功能选通信号　ＳＦ　Ｆ００７＃２　〇　〇　刀具功能代码信号　Ｔ００～Ｔ３１　Ｆ０２６～Ｆ０２９　〇　〇　刀具功能选通信号　ＴＦ　Ｆ００７＃３　〇　〇　第２辅助功能代码信号　Ｂ００～Ｂ３１　Ｆ０３０～Ｆ０３３　〇　〇　ＢＦ　Ｆ００７＃４　〇　—　第２辅助功能选通信号　ＢＦ　Ｆ００７＃７　—　〇　结束信号　ＦＩＮ　Ｇ００４＃３　〇　〇　辅助功能／第２辅助功能 分配结束信号　ＤＥＮ　Ｆ００１＃３　〇　〇　８．１　辅助功能锁住信号　ＡＦＬ　Ｇ００５＃６　〇　〇　辅助功能锁住　辅助功能锁住检查信号　ＭＡＦＬ　Ｆ００４＃４　〇　〇　８．２　多边形车削　多变形同步中信号　ＰＳＹＮ　Ｆ０６３＃７　〇　—　６．９．１　所有轴机床锁住信号　ＭＬＫ　Ｇ０４４＃１　〇　〇　各轴机床锁住信号　ＭＬＫ１～ＭＬＫ４　Ｇ１０８　〇　〇　机床锁住　所有轴机床检测信号　ＭＭＬＫ　Ｆ００４＃１　〇　〇　５．３．１　手动绝对值信号　＊ＡＢＳＭ　Ｇ００６＃２　〇　〇　手动绝对值　ＯＮ／ＯＦＦ　手动绝对值检测信号　ＭＡＢＳＭ　Ｆ００４＃２　〇　〇　５．４　ＳＷＳ１　Ｇ０２７＃０　〇　〇　ＳＷＳ２　Ｇ０２７＃１　〇　〇　主轴选择信号　ＳＷＳ３　Ｇ０２７＃２　〇　〇　＊ＳＳＴＰ１　Ｇ０２７＃３　〇　〇　＊ＳＳＴＰ２　Ｇ０２７＃４　〇　〇　各主轴停信号　＊ＳＳＴＰ３　Ｇ０２７＃５　〇　〇　齿轮档选择信号（输入）　ＧＲ２１　Ｇ０２９＃０　〇　〇　第２位置编码器选择信号　ＰＣ２ＳＬＣ　Ｇ０２８＃７　〇　〇　ＥＮＢ２　Ｆ０３８＃２　〇　〇　多主轴控制（Ｔ系列） 主轴使能信号　ＥＮＢ３　Ｆ０３８＃３　〇　〇　９．９ 镜像信号　ＭＩ１～ＭＩ４　Ｇ１０６　〇　〇　镜像　镜像检测信号　ＭＭＩ１～ＭＭＩ４　Ｆ１０８　〇　〇　１．２．５　存储器保护键　存储器保护信号　ＫＥＹ１～ＫＥＹ４　Ｇ０４６＃３～＃６　〇　〇　１２．２．３　方式选择信号　ＭＤ１，ＭＤ２，ＭＤ４　Ｇ０４３＃３～＃２　〇　〇　方式选择　手动数据输入选择检测信号　ＭＭＤＩ　Ｆ００３＃３　〇　〇　２．６　功能　信号名称　符号　地址　Ｔ　系列　Ｍ　系列　章节　自动运行选择检测信号　ＭＭＥＭ　Ｆ００３＃５　〇　〇　存储器编辑选择检测信号　ＭＥＤＴ　Ｆ００３＃６　〇　〇　手轮进给选择检测信号　ＭＨ　Ｆ００３＃１　〇　〇　增量进给选择检测信号　ＭＩＮＣ　Ｆ００３＃０　〇　〇　ＪＯＧ进给选择检测信号　ＭＪ　Ｆ００３＃２　〇　〇　方式选择　示教选择检测信号　ＭＴＣＨＩＮ　Ｆ００３＃７　〇　〇　２．６　刚性攻丝信号　ＲＧＴＡＰ　Ｇ０６１＃０　〇　〇　ＲＧＳＰＰ　Ｆ０６５＃０　—　〇　主轴的转向信号　ＲＧＳＰＭ　Ｆ０６５＃１　—　〇　刚性攻丝过程中信号　ＲＴＡＰ　Ｆ０７６＃３　〇　〇　刚性攻丝　刚性攻丝主轴选择信号　ＲＧＴＳＰ１，ＲＧＴＳＰ２　Ｇ０６１＃４，＃５　〇　—　刚性攻丝回退启动信号　ＲＴＮＴ　Ｇ０６２＃６　—　〇　刚性攻丝回退　刚性攻丝回退结束信号　ＲＴＰＴ　Ｆ０６６＃１　—　〇　９．１０　外部复位信号　ＥＲＳ　Ｇ００８＃７　〇　〇　复位和倒回信号　ＲＲＷ　Ｇ００８＃６　〇　〇　复位信号　ＲＳＴ　Ｆ００１＃１　〇　〇　复位和倒回　倒回信号　ＲＷＤ　Ｆ０００＃０　〇　〇　５．２　中断型用户宏程序　用户宏程序中断信号　ＵＩＮＴ　Ｇ０５３＃３　〇　〇　１１．５．２　A.2.2信号表（按符号排序） 组别　符号　信号名称　地址　Ｔ　系列Ｍ　系列　章节　＊＋ＥＤ１～＊＋ＥＤ４　外部减速信号　Ｇ１１８　〇　〇　７．１．８　＊＋Ｌ１～＊＋Ｌ４　超程信号　Ｇ１１４　〇　〇　２．３．１　＊－ＥＤ１～＊－ＥＤ４　外部减速信号　Ｇ１２０　〇　〇　７．１．８　＊－Ｌ１～＊－Ｌ４　超程信号　Ｇ１１６　〇　〇　２．３．１　＊ＡＢＳＭ　手动绝对值信号　Ｇ００６＃２　〇　〇　５．４　＊ＢＥＣＬＰ　Ｂ轴夹紧完成信号　Ｇ０３８＃７　—　〇　１１．９　＊ＢＥＵＣＰ　Ｂ轴松开完成信号　Ｇ０３８＃６　—　〇　１１．９　＊ＢＳＬ　程序段开始互锁信号　Ｇ００８＃３　〇　〇　２．５　＊ＣＲＴＯＦ　ＣＲＴ显示自动清屏取消信号　Ｇ０６２＃１　〇　〇　１２．１．１７＊ＣＳＬ　切削程序段开始互锁信号　Ｇ００８＃１　〇　〇　２．５　＊ＤＥＣ１～＊ＤＥＣ４ 参考点返回减速信号　Ｘ００９　〇　〇　４．１　＊ＥＡＸＳＬ　控制轴选择状态信号（ＰＭＣ轴控制）　Ｆ１２９＃７　〇　〇　１５．１　＊ＥＳＰ　Ｘ１００８＃４　〇　〇　＊ＥＳＰ　急停信号　Ｇ００８＃４　〇　〇　２．１　＊ＥＳＰＡ　Ｇ０７１＃１　〇　〇　＊ＥＳＰＢ　急停信号（串行主轴）　Ｇ０７５＃１　〇　〇　９．２　＊ＦＬＷＵ　跟踪信号　Ｇ００７＃５　〇　〇　１．２．６　＊ＦＶ０～＊ＦＶ７　进给速度倍率信号　Ｇ０１２　〇　〇　７．１．６．２＊ＦＶ０Ｅ～＊ＦＶ７Ｅ　进给速度倍率信号（ＰＭＣ轴控制）　Ｇ１５１　〇　〇　１５．１　＊ＦＶ０Ｏ～＊ＦＶ７Ｏ　软操作面板信号（＊ＦＶ０～＊ＦＶ７）　Ｆ０７８　〇　〇　１２．１．１４＊ＨＲＯＶ０～＊ＨＲＯＶ６　１％快速进给倍率信号　Ｇ０９６＃０～＃６　〇　〇　７．１．６．１＊ＩＴ　互锁信号　Ｇ００８＃０　〇　〇　２．５　＊ＩＴ１～＊ＩＴ４　各轴互锁信号　Ｇ１３０　〇　〇　２．５　＊ＪＶ０～＊ＪＶ１５　手动进给速度倍率信号　Ｇ０１０，Ｇ０１１　〇　〇　３．１　＊ＪＶ０Ｏ～＊ＪＶ１５Ｏ　软操作面板信号（＊ＪＶ０～＊ＪＶ１５）　Ｆ０７９，Ｆ０８０　〇　〇　１２．１．１４＊ＰＬＳＳＴ　多边形主轴停止信号　Ｇ０３８＃０　〇　—　６．１０．２　＊ＳＣＰＦ　主轴夹紧完成信号　Ｇ０２８＃５　〇　—　９．７　＊ＳＰ　进给暂停信号　Ｇ００８＃５　〇　〇　５．１　＊ＳＳＴＰ　主轴停止信号　Ｇ０２９＃６　〇　〇　９．３　＊ＳＳＴＰ１　Ｇ０２７＃３　〇　〇　＊ＳＳＴＰ２　Ｇ０２７＃４　〇　〇　＊ＳＳＴＰ３　各主轴停止信号　Ｇ０２７＃５　〇　〇　９．９　＊ＳＵＣＰＦ　主轴松开完成信号　Ｇ０２８＃４　〇　—　９．７ ＊ ＊ＴＬＶ０～＊ＴＬＶ９　刀具寿命计数倍率信号　Ｇ０４９＃０～Ｇ０５０＃１　—　〇　１０．３　组别　符号　信号名称　地址　Ｔ　系Ｍ　系列　章节　＊　＊ＴＳＢ　尾架屏蔽选择信号　Ｇ０６０＃７　〇　－　２．３．４　＋ＥＸＬ１～＋ＥＸＬ４　坐标轴方向存储行程限位开关信号　Ｇ１０４　〇　〇　２．３．２　＋Ｊ１～＋Ｊ４　进给轴的方向选择信号　Ｇ１００　〇　〇　３．１　＋Ｊ１Ｏ～＋Ｊ４Ｏ　软操作面板信号（＋Ｊ１～＋Ｊ４）　Ｆ０８１＃０，＃２，＃４，＃６　〇　〇　１２．１．１４　＋ＬＭ１～＋ＬＭ４　行程极限外部设定信号　Ｇ１１０　－　〇　２．３．２　＋ＭＩＴ１，＋ＭＩＴ２　各轴手动进给互锁信号　Ｘ００４＃２，＃４　〇　－　２．５　＋ＭＩＴ１，＋ＭＩＴ２　刀具偏移量写入信号　Ｘ００４＃２，＃４　〇　－　１４．４．２　＋ＭＩＴ１～＋ＭＩＴ４　各轴和方向互锁信号　Ｇ１３２＃０～＃３　－　〇　２．５ ＋　＋ＯＴ１～＋ＯＴ４　行程限位到达信号　Ｆ１２４　－　〇　２．３．２　－ＥＸＬ１～－ＥＸＬ４　坐标轴方向存储行程限位开关信号　Ｇ１０５　〇　〇　２．３．２　－Ｊ１～－Ｊ４　进给轴的方向选择信号　Ｇ１０２　〇　〇　３．１　－Ｊ１Ｏ～－Ｊ４Ｏ　软操作面板信号（－Ｊ１～－Ｊ４）　Ｆ０８１＃１，＃３，＃５，＃７　〇　〇　１２．１．１４　－ＬＭ１～－ＬＭ４　行程极限外部设定信号　Ｇ１１２　－　〇　２．３．２　－ＭＩＴ１，－ＭＩＴ２　各轴手动进给互锁信号　〇　－　２．５　－ＭＩＴ１，－ＭＩＴ２　刀具偏移量写入信号　Ｘ００４＃３，＃５　〇　－　１４．４．２　－ＭＩＴ１～－ＭＩＴ４　各轴和方向互锁信号　Ｇ１３４＃０～＃３　〇　〇　２．５　－　－ＯＴ１～－ＯＴ４　行程限位到达信号　Ｆ１２６　－　〇　２．３．２　ＡＢＴＱＳＶ　伺服轴异常负载检测信号　Ｆ０９０＃０　〇　〇　２．９　ＡＢＴＳＰ１　第１主轴异常负载检测信号　Ｆ０９０＃１　〇　〇　２．９　ＡＢＳＴＰ２　第２主轴异常负载检测信号　Ｆ０９０＃２　〇　〇　２．９　ＡＦＬ　辅助功能锁住信号　Ｇ００５＃６　〇　〇　８．２　ＡＩＣＣ　ＡＩ先行控制方式信号　Ｆ０６２＃０　－　〇　７．１．１２　ＡＬ　报警信号　Ｆ００１＃０　〇　〇　２．４　ＡＬＭＡ　Ｆ０４５＃０　〇　〇　ＡＬＭＢ　报警信号（串行主轴）　Ｆ０４９＃０　〇　〇　９．２　ＡＲ０～ＡＲ１５　实际主轴速度信号　Ｆ０４０，Ｆ０４１　〇　－　９．６　ＡＲＳＴＡ　Ｇ０７１＃０　〇　〇　Ａ　ＡＲＳＴＢ　报警复位信号（串行主轴）　Ｇ０７５＃０　〇　〇　９．２　Ｂ００～Ｂ３１　第２辅助功能代码信号　Ｆ０３０～Ｆ０３３　〇　〇　８．１　ＢＡＬ　电池报警信号　Ｆ００１＃２　〇　〇　２．４　ＢＣＬＰ　Ｂ轴夹紧信号　Ｆ０６１＃１　－　〇　１１．９　ＢＤＴ１，ＢＤＴ２～ＢＤＴ９　跳过任选程序段信号　Ｇ０４４＃０，Ｇ０４５〇　〇　５．５　ＢＤＴＯ　软操作面板信号（ＢＤＴ）　Ｆ０７５＃２　〇　〇　１２．１．１４　ＢＦ　Ｆ００７＃４　〇　－　ＢＦ　第２辅助功能选通信号（ＢＤＴ）　Ｆ００７＃７　－　〇　８．１　ＢＦＩＮ　Ｇ００５＃４　〇　－　Ｂ　ＢＦＩＮ　第２辅助功能结束信号（ＢＤＴ）　Ｇ００５＃７　－　〇　８．４　　组别　符号　信号名称　地址　Ｔ　系列　Ｍ　系列　章节　ＢＧＥＡＣＴ　后台忙信号　Ｆ０５３＃４　〇　〇　１３．５，１３．３　ＢＧＥＮ Ｐｏｗｅｒ　Ｍａｔｅ后台忙信号　Ｇ９２＃４　〇　〇　ＢＧＩＡＬＭ　Ｐｏｗｅｒ　Ｍａｔｅ读／写报警信号　Ｇ９２＃３　〇　〇　ＢＧＩＯＮ　Ｐｏｗｅｒ　Ｍａｔｅ读／写进行中信号　Ｇ９２＃２　〇　〇　１３．５　Ｂ　ＢＵＣＬＰ　Ｂ轴松开信号　Ｆ６１＃０　－　〇　１１．９　ＣＤＺ　倒角信号　Ｇ０５３＃７　〇　－　１１．８　ＣＦＩＮＡ　Ｆ０４６＃１　〇　〇　ＣＦＩＮＢ　主轴切换结束信号（串行主轴）　Ｆ０５０＃１　〇　〇　９．２　ＣＨＰＡ　Ｆ０４６＃０　〇　〇　ＣＨＰＢ　动力线切换信号（串行主轴）　Ｆ０５０＃０　〇　〇　９．２　ＣＬＲＣＨ１～ＣＬＲＣＨ４　冲撞式参考点设定扭矩极限到达信号　Ｆ１８０　〇　〇　４．６　ＣＯＮ　Ｃｓ轮廓控制切换信号　Ｇ０２７＃７　〇　〇　９．８　ＣＳＳ　恒表面切削速度信号　Ｆ００２＃２　〇　〇　９．４　ＣＴＨ１Ａ，ＣＴＨ２Ａ　Ｇ０７０＃３，＃２　〇　〇　ＣＴＨ１Ｂ，ＣＴＨ２Ｂ　离合器／齿轮档信号（串行主轴）　Ｇ０７４＃３，＃２　〇　〇　９．２　Ｃ　ＣＵＴ　切削进给信号　Ｆ００２＃６　〇　〇　２．７　ＤＥＦＭＤＡ　Ｇ０７２＃３　〇　〇　ＤＥＦＭＤＢ　微分方式指令信号（串行主轴）　Ｇ０７６＃３　〇　〇　９．２　ＤＥＮ　分配结束信号　Ｆ００１＃３　〇　〇　８．１　ＤＭ００　Ｆ００９＃７　〇　〇　ＤＭ０１　Ｆ００９＃６　〇　〇　ＤＭ０２　Ｆ００９＃５　〇　〇　ＤＭ３０　Ｍ译码信号　Ｆ００９＃４　〇　〇　８．１　ＤＭＭＣ　直接运行选择信号　Ｇ０４２＃７　〇　〇　１５．６　ＤＮＣＩ　ＤＮＣ运行选择信号　Ｇ０４３＃５　〇　〇　５．９　ＤＲＮ　空运行信号　Ｇ０４６＃７　〇　〇　５．３．２　ＤＲＮＥ　空运行信号（ＰＭＣ轴控制）　Ｇ１５０＃７　〇　〇　１５．１　ＤＲＮＯ　软操作面板信号（ＤＲＮ）　Ｆ０７５＃５　〇　〇　１２．１．１４　ＤＳＣＮＡ　Ｇ０７３＃４　〇　〇　ＤＳＣＮＢ　断线检测无效信号（串行主轴）　Ｇ０７７＃４　〇　〇　９．２　ＤＳＰ１，ＤＳＰ２　主轴电机速度检测信号　Ｙ（ｎ＋１）＃０，＃２　〇　〇　Ｄ　ＤＳＶ１～ＤＳＶ４　伺服电机速度检测信号　Ｙ（ｎ＋０）　〇　〇　２．１０　ＥＡ０～ＥＡ６　外部数据输入用地址信号　Ｇ００２＃０～＃６　〇　〇　１５．２　ＥＡＢＵＦＡ　Ｆ１３１＃１　〇　〇　ＥＡＢＵＦＢ　Ｆ１３４＃１　〇　〇　ＥＡＢＵＦＣ　Ｆ１３７＃１　〇　〇　Ｅ　ＥＡＢＵＦＤ　缓冲器满信号（ＰＭＣ轴控制）　Ｆ１４０＃１　〇　〇　１５．１　组别　符号　信号名称　地址　Ｔ　系列　Ｍ　系列　章节　ＥＡＣＮＴ１～ＥＡＣＮＴ４　控制信号（ＰＭＣ轴控制）　Ｆ１８２　〇　〇　ＥＡＤＥＮ１～ＥＡＤＥＮ４　分配结束信号（ＰＭＣ轴控制）　Ｆ１１２　〇　〇　ＥＡＸ１～ＥＡＸ４　控制轴选择信号（ＰＭＣ轴控制）　Ｇ１３６　〇　〇　ＥＡＳＩＰ１～ＥＡＳＩＰ４　轴控制高级指令信号　Ｇ２００　〇　〇 １５．１　ＥＢＳＹＡ　Ｆ１３０＃７　〇　〇　ＥＢＳＹＢ　Ｆ１３３＃７　〇　〇　ＥＢＳＹＣ　Ｆ１３６＃７　〇　〇　ＥＢＳＹＤ　轴控制指令读取完成信号（ＰＭＣ轴控制） Ｆ１３９＃７　〇　〇　１５．１　ＥＢＵＦＡ　Ｇ１４２＃７　〇　〇　ＥＢＵＦＢ　Ｇ１５４＃７　〇　〇　ＥＢＵＦＣ　Ｇ１６６＃７　〇　〇　ＥＢＵＦＤ　轴控制指令读取信号（ＰＭＣ轴控制）　Ｇ１７８＃７　〇　〇　１５．１　ＥＣ０Ａ～ＥＣ６Ａ　Ｇ１４３＃０～＃６　〇　〇　ＥＣ０Ｂ～ＥＣ６Ｂ　Ｇ１５５＃０～＃６　〇　〇　ＥＣ０Ｃ～ＥＣ６Ｃ　Ｇ１６７＃０～＃６　〇　〇　ＥＣ０Ｄ～ＥＣ６Ｄ　轴控制指令信号（ＰＭＣ轴控制）　Ｇ１７９＃０～＃６　〇　〇　１５．１　ＥＣＫＺＡ　Ｆ１３０＃１　〇　〇　ＥＣＫＺＢ　Ｆ１３３＃１　〇　〇　ＥＣＫＺＣ　Ｆ１３６＃１　〇　〇　ＥＣＫＺＤ　零跟随误差检测信号（ＰＭＣ轴控制）　Ｆ１３９＃１　〇　〇　１５．１　ＥＣＬＲＡ　Ｇ１４２＃６　〇　〇　ＥＣＬＲＢ　Ｇ１５４＃６　〇　〇　ＥＣＬＲＣ　Ｇ１６６＃６　〇　〇　ＥＣＬＲＤ　复位信号（ＰＭＣ轴控制）　Ｇ１７８＃６　〇　〇　１５．１　ＥＤ０～ＥＤ１５　外部数据输入用的数据信号　Ｇ０００，Ｇ００１　〇　〇　１５．２　ＥＤＥＮＡ　Ｆ１３０＃３　〇　〇　ＥＤＥＮＢ　Ｆ１３３＃３　〇　〇　ＥＤＥＮＣ　Ｆ１３６＃３　〇　〇　ＥＤＥＮＤ　辅助功能执行信号（ＰＭＣ轴控制）　Ｆ１３９＃３　〇　〇　１５．１　ＥＤＧＮ　从装置诊断选择信号　Ｆ１７７＃７　〇　〇 １３．５　ＥＦ　外部运行信号　Ｆ００８＃０　－　〇　１１．７　ＥＦＤ　用于高速接口的外部操作信号　Ｆ００７＃１　－　〇　ＥＦＩＮ　外部操作功能结束信号　Ｇ００５＃１　－　〇　８．４　ＥＦＩＮＡ　Ｇ１４２＃０　〇　〇　ＥＦＩＮＢ　Ｇ１５４＃０　〇　〇　ＥＦＩＮＣ　Ｇ１６６＃０　〇　〇　Ｅ　ＥＦＩＮＤ　辅助功能结束信号（ＰＭＣ轴控制）　Ｇ１７８＃０　〇　〇　１５．１　　组别　符号　信号名称　地址　Ｔ　系列　Ｍ　系列　章节　ＥＧＥＮＡ　Ｆ１３０＃４　〇　〇　ＥＧＥＮＢ　Ｆ１３３＃４　〇　〇　ＥＧＥＮＣ　Ｆ１３６＃４　〇　〇　ＥＧＥＮＤ　轴移动信号（ＰＭＣ轴控制）　Ｆ１３９＃４　〇　〇　ＥＩＡＬＡ　Ｆ１３０＃２　〇　〇　ＥＩＡＬＢ　Ｆ１３３＃２　〇　〇　ＥＩＡＬＣ　Ｆ１３６＃２　〇　〇　ＥＩＡＬＤ　报警信号（ＰＭＣ轴控制）　Ｆ１３９＃２　〇　〇　ＥＩＤ０Ａ～ＥＩＤ３１Ａ　Ｇ１４６～Ｇ１４９　〇　〇　ＥＩＤ０Ｂ～ＥＩＤ３１Ｂ　Ｇ１５８～Ｇ１６１　〇　〇　ＥＩＤ０Ｃ～ＥＩＤ３１Ｃ　Ｇ１７０～Ｇ１７３　〇　〇　ＥＩＤ０Ｄ～ＥＩＤ３１Ｄ　轴控制数据信号（ＰＭＣ轴控制）　Ｇ１８２～Ｇ１８５　〇　〇　ＥＩＦ０Ａ～ＥＩＤ１５Ａ　Ｇ１４４，Ｇ１４５　〇　〇　ＥＩＦ０Ｂ～ＥＩＦ１５Ｂ　Ｇ１５６，Ｇ１６９　〇　〇　ＥＩＦ０Ｃ～ＥＩＦ１５Ｃ　Ｇ１６８，Ｇ１６９　〇　〇　ＥＩＦ０Ｄ～ＥＩＦ１５Ｄ　轴控制进给速度信号（ＰＭＣ轴控制）　Ｇ１８０，Ｇ１８１　〇　〇　ＥＩＮＰＡ　Ｆ１３０＃０　〇　〇　ＥＩＮＰＢ　Ｆ１３３＃０　〇　〇　ＥＩＮＰＣ　Ｆ１３６＃０　〇　〇　ＥＩＮＰＤ　到位信号（ＰＭＣ轴控制）　Ｆ１３９＃０　〇　〇　１５．１　ＥＫＣ０～ＥＫＣ７　键代码信号　Ｇ０９８　〇　〇　ＥＫＥＮＢ　键代码读取结束信号　Ｆ０５３＃７　〇　〇　ＥＫＳＥＴ　键代码读取信号　Ｇ０６６＃７　〇　〇 １５．５　ＥＬＣＫＺＡ　Ｇ１４２＃１　〇　〇　ＥＬＣＫＺＢ　Ｇ１５４＃１　〇　〇　ＥＬＣＫＺＣ　Ｇ１６６＃１　〇　〇　ＥＬＣＫＺＤ　累加零位检测信号　Ｇ１７８＃１　〇　〇　ＥＭ１１Ａ～ＥＭ４８Ａ　Ｆ１３２，Ｆ１４２　〇　〇　ＥＭ１１Ｂ～ＥＭ４８Ｂ　Ｆ１３５，Ｆ１４５　〇　〇　ＥＭ１１Ｃ～ＥＭ４８Ｃ　Ｆ１３８，Ｆ１４８　〇　〇　ＥＭ１１Ｄ～ＥＭ４８Ｄ　辅助功能代码信号（ＰＭＣ轴控制）　Ｆ１４１，Ｆ１５１　〇　〇　ＥＭＢＵＦＡ　Ｇ１４２＃２　〇　〇　ＥＭＢＵＦＢ　Ｇ１５４＃２　〇　〇　ＥＭＢＵＦＣ　Ｇ１６６＃２　〇　〇　ＥＭＢＵＦＤ　缓冲禁止信号（ＰＭＣ轴控制）　Ｇ１７８＃２　〇　〇　ＥＭＦＡ　Ｆ１３１＃０　〇　〇　ＥＭＦＢ　Ｆ１３４＃０　〇　〇　ＥＭＦＣ　Ｆ１３７＃０　〇　〇　Ｅ　ＥＭＦＤ　辅助功能选通信号（ＰＭＣ轴控制）　Ｆ１４０＃０　〇　〇　 １５．１　　组别　符号　信号名称　地址　Ｔ　系列　Ｍ　系列　章节　ＥＭＳＢＫＡ　Ｇ１４３＃７　〇　〇　ＥＭＳＢＫＢ　Ｇ１５５＃７　〇　〇　ＥＭＳＢＫＣ　Ｇ１６７＃７　〇　〇　ＥＭＳＢＫＤ　程序段停禁止信号（ＰＭＣ轴控制）　Ｇ１７９＃７　〇　〇　１５．１　ＥＮＢ　Ｆ００１＃４　〇　〇　９．３　ＥＮＢ２　Ｆ０３８＃２　〇　－　ＥＮＢ３　主轴使能信号　Ｆ０３８＃３　〇　－　９．９　ＥＮＢＫＹ　外部键输入方式选择信号　Ｇ０６６＃１　〇　〇　１５．５　ＥＯＴＮＡ　Ｆ１３０＃６　〇　〇　ＥＯＴＮＢ　Ｆ１３３＃６　〇　〇　ＥＯＴＮＣ　Ｆ１３６＃６　〇　〇　ＥＯＴＮＤ　负向超程信号（ＰＭＣ轴控制）　Ｆ１３９＃６　〇　〇　ＥＯＴＰＡ　Ｆ１３０＃５　〇　〇　ＥＯＴＰＢ　Ｆ１３３＃５　〇　〇　ＥＯＴＰＣ　Ｆ１３６＃５　〇　〇　ＥＯＴＰＤ　正向超程信号（ＰＭＣ轴控制）　Ｆ１３９＃５　〇　〇　ＥＯＶ０　倍率０％信号（ＰＭＣ轴控制）　Ｆ１２９＃５　〇　〇　１５．１　ＥＰＡＲＭ　从装置参数选择信号　Ｆ１７７＃６　〇　〇　１３．５　ＥＰＮ０～ＥＰＮ１３　扩展工件号检索信号　Ｇ０２４＃０～　Ｇ０２５＃５　〇　〇　ＥＰＮＳ　外部工件号检索开始信号　Ｇ２５＃７　〇　〇　１５．３．２　ＥＰＲＧ　从装置程序选择信号　Ｆ１７７＃４　〇　〇　ＥＲＤＩＯ　从装置外部读取开始信号　Ｆ１７７＃１　〇　〇　１３．５　ＥＲＥＮＤ　外部数据输入读取结束信号　Ｆ０６０＃０　〇　〇　１５．２　ＥＲＳ　外部复位信号　Ｇ００８＃７　〇　〇 ５．２　ＥＳＢＫＡ　Ｇ１４２＃３　〇　〇　ＥＳＢＫＢ　Ｇ１５４＃３　〇　〇　ＥＳＢＫＣ　Ｇ１６６＃３　〇　〇　ＥＳＢＫＤ　程序段停信号（ＰＭＣ轴控制）　Ｇ１７８＃３　〇　〇　１５．１　ＥＳＥＮＤ　外部数据输入检索结束信号　Ｆ０６０＃１　〇　〇　１５．２　ＥＳＫＩＰ　跳转信号（ＰＭＣ轴控制）　Ｘ４＃６　〇　〇　ＥＳＯＦＡ　Ｇ１４２＃４　〇　〇　ＥＳＯＦＢ　Ｇ１５４＃４　〇　〇　ＥＳＯＦＣ　Ｇ１６６＃４　〇　〇　ＥＳＯＦＤ　伺服关断信号（ＰＭＣ轴控制）　Ｇ１７８＃４　〇　〇 １５．１　ＥＳＴＢ　外部数据输入读取信号　Ｇ００２＃７　〇　〇　Ｅ　ＥＳＣＡＮ　外部数据输入检索取消信号　Ｆ６０＃２　〇　〇　１５．２　组别　符号　信号名称　地址　Ｔ　系列　Ｍ　系列　章节　ＥＳＴＰＡ　Ｇ１４２＃５　〇　〇　ＥＳＴＰＢ　Ｇ１５４＃５　〇　〇　ＥＳＴＰＣ　Ｇ１６６＃５　〇　〇　ＥＳＴＰＤ　轴控制暂停信号（ＰＭＣ轴控制）　Ｆ１７８＃５　〇　〇 １５．１　ＥＳＴＰＩＯ　从装置读／写停止信号　Ｆ１７７＃２　〇　〇　ＥＶＡＲ　从装置宏变量选择信号　Ｆ１７７＃５　〇　〇　ＥＷＴＩＯ　从装置外部写开始信号　Ｆ１７７＃３　〇　〇　１３．５　ＥＸＬＭ　存储行程极限选择信号　Ｇ００７＃６　〇　〇　２．３．２　ＥＸＯＦＡ　Ｆ４７＃４　〇　〇　ＥＸＯＦＢ　电机激磁关断状态信号（串行主轴）　Ｆ５１＃４　〇　〇　９．２　ＥＸＲＤ　外部读取开始信号　Ｇ０５８＃１　〇　〇　ＥＸＳＴＰ　外部读取／传出停止信号　Ｇ０５８＃２　〇　〇　Ｅ　ＥＸＷＴ　外部传出开始信号　Ｇ０５８＃３　〇　〇　１３．５　１３．３ Ｆ１Ｄ　Ｆ１位进给选择信号　Ｇ０１６＃７　－　〇　７．１．５　ＦＩＮ　结束信号　Ｇ００４＃３　〇　〇　８．１　ＦＳＣＳＬ　Ｃｓ轮廓控制切换结束信号　Ｆ０４４＃１　〇　〇　９．８　ＦＳＰＰＨ　主轴相位同步控制结束信号　Ｆ０４４＃３　〇　〇　Ｆ　ＦＳＰＳＹ　主轴同步速度控制结束信号　Ｆ０４４＃２　〇　〇　９．１１　Ｇ０８ＭＤ　先行控制方式信号　Ｆ０６６＃０　－　〇　７．１．１１　ＧＯＱＳＭ　刀具偏移量读取方式选择信号　Ｇ０３９＃７　〇　－　１４．４．２　ＧＲ１，ＧＲ２　齿轮档选择信号（Ｔ型换档）　Ｇ０２８＃１，＃２　〇　〇　９．３　ＧＲ１Ｏ，ＧＲ２Ｏ，ＧＲ３Ｏ　齿轮档选择信号（Ｍ型换档）　Ｆ０３４＃０～＃２　－　〇　９．３　Ｇ　ＧＲ２１　齿轮档选择信号（输入）　Ｇ０２９＃０　〇　－　９．９　ＨＤＯ０　高速跳转状态信号　Ｆ１２２＃０　〇　〇　１４．３．２　ＨＲＯＶ　１％快速进给倍率选择信号　Ｇ０９６＃７　〇　〇　７．１．６．１　ＨＳ１Ａ～ＨＳ１Ｄ　手轮进给轴选择信号　Ｇ０１８＃０～＃３　〇　〇　３．２　ＨＳ１ＡＯ　软操作面板信号（ＨＳ１Ａ）　Ｆ０７７＃０　〇　〇　１２．１．１４　ＨＳ１ＢＯ　软操作面板信号（ＨＳ１Ｂ）　Ｆ０７７＃１　〇　〇　１２．１．１４　ＨＳ１ＣＯ　软操作面板信号（ＨＳ１Ｃ）　Ｆ０７７＃２　〇　〇　１２．１．１４　ＨＳ１ＤＯ　软操作面板信号（ＨＳ１Ｄ）　Ｆ０７７＃３　〇　〇　１２．１．１４　ＨＳ１ＩＡ～ＨＳ１ＩＤ　手轮中断轴选择信号　Ｇ０４１＃０～＃３　〇　〇　３．３　ＨＳ２Ａ～ＨＳ２Ｄ　手轮进给轴选择信号　Ｇ０１８＃４～＃７　〇　〇　３．２　ＨＳ２ＩＡ～ＨＳ２ＩＤ　手轮中断轴选择信号　Ｇ０４１＃４～＃７　〇　〇　３．３　ＨＳ３Ａ～ＨＳ３Ｄ　手轮进给轴选择信号　Ｇ０１９＃０～＃３　－　〇　３．２　Ｈ　ＨＳ３ＩＡ～ＨＳ３ＩＤ　手轮中断轴选择信号　Ｇ０４２＃０～＃３　－　〇　３．３　组别　符号　信号名称　地址　Ｔ　系列　Ｍ　系列　章节　ＩＧＮＶＲＹ　所有轴ＶＲＤＹ　ＯＦＦ报警忽略信号　Ｇ０６６＃０　〇　〇　ＩＧＶＲＹ１～ＩＧＶＲＹ４　各轴ＶＲＤＹ　ＯＦＦ报警忽略信号　Ｇ１９２　〇　〇　２．８ ＩＮＣＨ　英制输入信号　Ｆ００２＃０　〇　〇　１１．４　ＩＮＣＭＤＡ　Ｇ０７２＃５　〇　〇　ＩＮＣＭＤＢ　增量指令外部设定方式定向信号（串行主轴）　Ｇ０７６＃５　〇　〇　ＩＮＣＳＴＡ　Ｆ０４７＃１　〇　〇　ＩＮＣＳＴＢ　增量方式定向信号（串行主轴）　Ｆ０５１＃１　〇　〇　ＩＮＤＸＡ　Ｇ０７２＃０　〇　〇　ＩＮＤＸＢ　准停位置改变信号（串行主轴）　Ｇ０７６＃０　〇　〇 ９．２ ＩＮＨＫＹ　键输入禁止信号　Ｆ０５３＃０　〇　〇　１５．５　ＩＮＰ１～ＩＮＰ４　到位信号　Ｆ１０４　〇　〇　７．２．４．１　ＩＮＴＧＡ　Ｇ０７１＃５　〇　〇　ＩＮＴＧＢ　速度积分控制信号（串行主轴）　Ｇ０７５＃５　〇　〇　９．２　ＩＯＬＡＣＫ　Ｉ／Ｏ　Ｌｉｎｋ确认信号　Ｇ０９２＃０　〇　〇　１３．５　ＩＯＬＢＨ２　Ｇ１９９＃０　〇　〇　ＩＯＬＢＨ３　手摇脉冲发生器选择信号　Ｇ１９９＃１　〇　〇　１６．１　ＩＯＬＮＫ　从装置Ｉ／Ｏ　Ｌｉｎｋ选择信号　Ｆ１７７＃０　〇　〇　１３．５　ＩＯＬＳ　Ｉ／Ｏ　Ｌｉｎｋ指定信号　Ｇ０９２＃１　〇　〇　１３．５　Ｉ　ＩＵＤＤ１～ＩＵＤＤ４　异常负载检测忽略信号　Ｇ１２５　〇　〇　２．９　ＫＥＹ１～ＫＥＹ４　存储器保护信号　Ｇ０４６＃３～＃６　〇　〇　１２．２．３　Ｋ　ＫＥＹＯ　软操作面板信号（ＫＥＹ１～ＫＥＹ４）　Ｆ０７５＃６　〇　〇　１２．１．１４　ＬＤＴ１Ａ　Ｆ０４５＃４　〇　〇　ＬＤＴ１Ｂ　负载检测信号１（串行主轴）　Ｆ０４９＃４　〇　〇　９．２　ＬＤＴ２Ａ　Ｆ０４５＃５　〇　〇　Ｌ　ＬＤＴ２Ｂ　负载检测信号２（串行主轴）　Ｆ０４９＃５　〇　〇　９．２　Ｍ００～Ｍ３１　辅助功能代码信号　Ｆ０１０～Ｆ０１３　〇　〇　８．１　Ｍ２００～Ｍ２１５　第２Ｍ功能代码信号　Ｆ０１４～Ｆ０１５　〇　〇　８．３　Ｍ３００～Ｍ３１５　第３Ｍ功能代码信号　Ｆ０１６～Ｆ０１７　〇　〇　８．３　ＭＡ　ＣＮＣ就绪信号　Ｆ００１＃７　〇　〇　２．２　ＭＡＢＳＭ　手动绝对值检测信号　Ｆ００４＃２　〇　〇　５．４　ＭＡＦＬ　辅助功能锁住检查信号　Ｆ００４＃４　〇　〇　８．２　ＭＢＤＴ１，ＭＢＤＴ２～ＭＢＤＴ９　跳过任选程序段检测信号　Ｆ００４＃０，Ｆ００５　〇　〇　５．５　ＭＣＦＮＡ　Ｇ０７１＃３　〇　〇　ＭＣＦＮＢ　动力线切换结束信号（串行主轴）　Ｇ０７５＃３　〇　〇　９．２　ＭＣＨＫ　检测方式手轮有效信号　Ｇ０６７＃３　〇　－　５．３．４　Ｍ　ＭＤ１，ＭＤ２，ＭＤ４　方式选择信号　Ｇ０４３＃０～＃２　〇　〇　２．６　　组别　符号　信号名称　地址　Ｔ　系列　Ｍ　系列　章节　ＭＤ１Ｏ　软操作面板信号（ＭＤ１）　Ｆ０７３＃０　〇　〇　ＭＤ２Ｏ　软操作面板信号（ＭＤ２）　Ｆ０７３＃１　〇　〇　ＭＤ４Ｏ　软操作面板信号（ＭＤ４）　Ｆ０７３＃２　〇　〇 １２．１．１４　　ＭＤＲＮ　空运行检测信号　Ｆ００２＃７　〇　〇　５．３．２　ＭＥＤＴ　存储器编辑选择检测信号　Ｆ００３＃６　〇　〇　２．６　ＭＦ　辅助功能选通信号　Ｆ００７＃０　〇　〇　８．１　ＭＦ２　第２Ｍ功能选通信号　Ｆ００８＃４　〇　〇　ＭＦ３　第３Ｍ功能选通信号　Ｆ００８＃５　〇　〇　８．３　ＭＦＩＮ　辅助功能结束信号　Ｇ００５＃０　〇　〇　ＭＦＩＮ２　第２Ｍ功能结束信号　Ｇ００４＃４　〇　〇　ＭＦＩＮ３　第３Ｍ功能结束信号　Ｇ００４＃５　〇　〇 ８．４ ＭＦＮＨＧＡ　Ｇ０７２＃６　〇　〇　ＭＦＮＨＧＢ　改变主轴信号时主主轴ＭＣＣ状态信号（串行主轴）　Ｇ０７６＃６　〇　〇　９．２　ＭＨ　手轮进给选择检测信号　Ｆ００３＃１　〇　〇　２．６　ＭＩ１～ＭＩ４　镜像信号　Ｇ１０６　〇　〇　１．２．５　ＭＩＮＣ　增量进给选择检测信号　Ｆ００３＃０　〇　〇　２．６　ＭＩＮＰ　外部程序输入开始信号　Ｇ０５８＃０　〇　〇　１３．４　ＭＪ　ＪＯＧ进给选择检测信号　Ｆ００３＃２　〇　〇　２．６　ＭＬＫ　所有轴机床锁住信号　Ｇ０４４＃１　〇　〇　ＭＬＫ１～ＭＬＫ４　各轴机床锁住信号　Ｇ１０８　〇　〇　５．３．１ ＭＬＫＯ　软操作面板信号（ＭＬＫ）　Ｆ０７５＃４　〇　〇　１２．１．１４　ＭＭＤＩ　手动数据输入选择检测信号　Ｆ００３＃３　〇　〇　ＭＭＥＭ　自动运行选择检测信号　Ｆ００３＃５　〇　〇　２．６ ＭＭＩ１～ＭＭＩ４　镜像检测信号　Ｆ１０８　〇　〇　１．２．５　ＭＭＬＫ　所有轴机床锁住检测信号　Ｆ００４＃１　〇　〇　５．３．１　ＭＭＯＤ　检测方式信号　Ｇ０６７＃２　〇　―　ＭＮＣＨＧ　反向禁止信号　Ｆ０９１＃１　〇　―　５．３．４　ＭＯＲＡ１Ａ　Ｆ０４６＃６　〇　〇　ＭＯＲＡ１Ｂ　用磁传感器的主轴定位结束信号（串行主轴）　Ｆ０５０＃６　〇　〇　ＭＯＲＡ２Ａ　Ｆ０４６＃７　〇　〇　ＭＯＲＡ２Ｂ　用磁传感器的主轴定位接近信号（串行主轴）　Ｆ０５０＃７　〇　〇　ＭＯＲＣＭＡ　Ｇ０７３＃０　〇　〇　ＭＯＲＣＭＢ　用磁传感器的主轴定位指令（串行主轴）　Ｇ０７７＃０　〇　〇 ９．２ Ｍ　ＭＰ１，ＭＰ２　手轮进给倍率选择信号　（增量进给信号）　Ｇ０１９＃４，＃５　〇　〇　３．２　。

A.2 信号一览A.2.1 信号一览表（功能顺序）○ : 可以使用● : 只可在多路径控制中使用功能信号名称符号地址 T 系列 M 系列项目各轴工件坐标系预置信号WPRST1～WPRST5 G358.0~G358.4 ○ ○各轴工件坐标系预置信号 各轴工件坐标系预置完成信号WPSF1～WPSF5 F358.0~F358.4 ○ ○ 1.5.2.6 扩展的外部机械原点偏移 扩展的外部机械原点偏移信号EMZ0~EMZ15 由参数No.1280来指定○ ○ 16.3 UI000~UI031 G054~G057 ○ ○ UI100~UI131 G276~G279 ○ ○ UI200~UI231 G280~G283 ○ ○ 用户宏程序用输入信号UI300~UI331 G284~G287 ○ ○ UO000~UO031F054,F055, F276,F277 ○ ○ UO100~UO131 F056~F059 ○ ○ UO200~UO231 F280~F283 ○ ○ 用户宏程序用户宏程序用输出信号UO300~UO331 F284~F287 ○ ○ 12.6 要求工件数到达信号PRTSF F062.7 ○ ○ 工作时间/零件数显示 通用累计表起动信号 TMRON G053.0 ○ ○ 13.1.1 清除画面 自动画面清除状态中信号 ERTVA F006.2 ○ ○ 13.1.12硬拷贝中止请求信号 HCABT G067.6 ○ ○ 硬拷贝执行请求信号HCREQ G067.7 ○ ○ 硬拷贝中止请求受理信号 HCAB2 F061.2 ○ ○ 画面硬拷贝硬拷贝执行中信号HCEXE F061.3 ○ ○ 13.1.13路径间干涉检测中信号 TICHK F064.6 ● － 干涉检测 路径间干渉报警信号 TIALM F064.7 ● － 8.3 倾斜轴控制正交轴倾斜轴控制无效信号NOZAGC G063.5 ○ ○ 1.8路径间主轴指令选择信号SLSPA,SLSPB, SLSPC,SLSPD G063.2,G063.3, G403.0,G403.1 ● ● 路径间主轴反馈选择信号 SLPCA,SLPCB, SLPCC,SLPCD G064.2,G064.3, G403.4,G403.5 ● ● 路径间主轴指令确认信号 COSP F064.5 ● ● COSP1 F063.3 ● ● 路径间主轴控制路径间主轴指令确认信号COSP2 F063.4 ● ● 8.8 路径选择路径选择信号（刀架选择信号）HEAD G063.0 ● ● 8.11, 13.3 刀具补偿量测量值直接输入位置记录信号PRC G040.6 ○ － 15.4.1 刀具补偿号选择信号 OFN0~OFN5, OFN6~OFN9 G039.0~G039.5, G040.0~G040.3 ○ － 刀具补偿量写入方式选择信号GOQSM G039.7 ○ － 工件坐标系偏移量写入方式选择信号WOQSM G039.6 ○－+MIT1,-MIT1 +MIT2,-MIT2 X004.2,X004.3 X004.4,X004.5 刀具补偿量写入信号 +MIT1~+MIT2 -MIT1~-MIT2 G132.0~G132.1 G134.0~G134.1 ○ － 主轴测量选择信号S2TLS G040.5 ○ － 刀具补偿量测量值直接输入B工件坐标系偏移量写入信号WOSETG040.7○－15.4.2功能信号名称符号地址 T 系列 M 系列项目换刀信号TLCH F064.0 ○ ○ 换刀复位信号TLRST G048.7 ○ ○ 逐把刀具更换信号TLCHI F064.2 ○ ○ 逐把刀具更换复位信号 TLRSTI G048.6 ○ ○ 刀具跳过信号 TLSKP G048.5 ○ ○ 新刀具选择信号TLNWF064.1○ ○ 刀具组号选择信号TL01～TL128 G047.0~G047.7 ○ ○ 刀具寿命计数倍率信号 *TLV0～*TLV9 G049.0~G050.1 ○ ○ 刀具寿命预告信号TLCHB F064.3 ○ ○ 刀具寿命计数无效信号 LFCIV G048.2 ○ ○ 刀具寿命计数无效中信号 LFCIF F093.2 ○ ○ 刀具寿命管理刀具剩余数量通知信号 TLAL F154.0 － ○ 11.4辅助功能结束信号 MFIN G005.0 ○ ○ 主轴功能完成信号 SFIN G005.2 ○ ○ 刀具功能完成信号TFIN G005.3 ○ ○ 第2辅助功能结束信号 BFIN G005.7 ○ ○ 第2M 功能完成信号 MFIN2 G004.4 ○ ○ 高速M/S/T/B 接口第3M 功能完成信号MFIN3G004.5○ ○ 9.4高速跳过信号 高速跳过状态信号 HDO0~HDO3 F122.0~F122.3 ○ ○ 15.3.2 误操作防止功能 开始检测信号 STCHK G408.0○ ○ 2.12 伺服关断/机械手轮进给 伺服关断信号 SVF1~SVF5 G126.0~G126.4 ○ ○ 1.2.8 SVWRN1 F093.4 ○ ○ SVWRN2 F093.5 ○ ○ SVWRN3 F093.6 ○ ○ 伺服轴控制伺服警告详细信号SVWRN4 F093.7 ○ ○ 18.1SV 旋转控制方式信号SRVON1~ SRVON6G521.0~G521.5 ○ ○ SV 反转信号SVRVS1~SVRVS6 G523.0~G523.5 ○ ○ SV 旋转控制方式中信号 SVREV1~SVREV6F521.0~F521.5 ○ ○ 基于伺服电机的主轴控制功能各轴的主轴分度中信号SPP1~SPP6 F522.0~F522.5 ○ ○ 10.19 基于伺服电机的铣削轴的转速显示功能转速显示切换信号SDPC G38.5 ○ ○ 13.1.9自动运行启动信号 ST G007.2 ○ ○ 自动运行休止信号*SP G008.5 ○ ○ 自动运行中信号OP F000.7 ○ ○ 自动运行启动中信号 STL F000.5 ○ ○ 循环启动/进给保持 自动运行休止中信号 SPL F000.4 ○ ○ 5.1Cs 轮廓控制切换信号 CON G027.7 ○ ○ CONS1 G274.0 ○ ○ Cs 轮廓控制切换信号（各主轴用）CONS2 G274.1 ○ ○ Cs 轮廓控制切换完成信号FSCSL F044.1 ○ ○ FCSS1 F274.0 ○ ○ Cs 轮廓控制Cs 轮廓控制切换完成信号（各主轴用）FCSS2 F274.1 ○ ○ 10.11CSFI1 G274.4 ○ ○ Cs 轴坐标建立请求信号CSFI2 G274.5 ○ ○ CSFO1 F274.4 ○ ○ Cs 轴坐标建立报警信号CSFO2 F274.5 ○ ○ CSPENA F048.4 ○ ○ Cs 轮廓控制轴坐标建立 Cs 轴原点建立状态信号CSPENBF052.4○○10.11.3功能信号名称符号地址 T 系列 M 系列项目键盘输入选择信号CNCKY G295.7 ○ ○ 双重显示强制切断请求信号C2SEND G295.6 ○ ○ 键盘输入选择状态信号 CNCNYO F295.7 ○ ○ CNC 画面双重显示双重显示强制切断状态信号C2SENOF295.6 ○ ○ 13.1.8 轴移动过程中信号 MV1~MV5 F102.0~F102.4 ○ ○ 轴移动状态输出 轴移动方向信号 MVD1~MVD5 F106.0~F106.4 ○ ○ 1.2.5 轴隐藏轴隐藏信号NPOS1~NPOS5 G198.0~G198.4 ○ ○ AR00~AR15F040,F041 ○ ○ 实际主轴速度输出 实际主轴速度信号AR002~AR152F202,F203 ○ ○ 10.9 自动数据备份 自动数据备份执行中信号 ATBK F520.0 ○ ○ 周速恒定控制周速恒定中信号 CSSF002.2 ○ ○ 10.8 SPSTPAG028.6 ○ ○ 主轴停止完成信号SPSTPB G402.1 ○ ○ SUCLPAF038.1 ○ ○ 主轴松开信号SUCLPB F400.1 ○ ○ *SUCPFAG028.4 ○ ○ 主轴松开完成信号*SUCPFB G400.1 ○ ○ *SCPFAG028.5 ○ ○ 主轴钳制完成信号*SCPFB G401.1 ○ ○ SCLPAF038.0 ○ ○ 主轴钳制信号SCLPB F401.1 ○ ○ MSPOSAF039.0 ○ ○ 主轴定位主轴定位方式中信号MSPOSBF402.1○ ○ 10.10SH00A~SH11A G078.0~G079.3 ○ ○ 主轴定向主轴定向外部停止位置指令信号 SH00B~SH11B G080.0~G081.3 ○ ○ 10.15主轴简易同步控制信号 ESRSYC G064.6 ○ ○ ESSYC1 G264.0 ○ ○ 主轴简易同步控制信号（各主轴） ESSYC2 G264.1 ○ ○ 第1主轴驻留信号PKESS1 G122.6 (G031.6) ○ ○ 第2主轴驻留信号 PKESS2 G122.7 (G031.7) ○ ○ PKESE1G265.0 ○ ○ 主轴简易同步驻留信号（各主轴）PKESE2 G265.1 ○ ○ 相位误差监视信号 SYCAL F044.4 ○ ○ SYCAL1 F043.0 ○ ○ 主轴简易同步控制 相位误差监视信号 （各主轴）SYCAL2 F043.1 ○ ○ 10.17 多边形主轴停止信号*PLSST G038.0 ○ ○ 多边形主轴速度到达信号 PSAR F063.2 ○ ○ 多边形主控轴未到达信号 PSE1 F063.0 ○ ○ 主轴间多边形加工多边形同步轴未到达信号 PSE2 F063.1 ○ ○ 6.9.2TLMLA G070.0 ○ ○ 扭矩限制指令LOW 信号 (串行主轴)TLMLB G074.0 ○ ○ TLMHA G070.1 ○ ○ 扭矩限制指令HIGH 信号（串行主轴） TLMHBG074.1○ ○ CTH1A,CTH2A G070.3,G070.2 ○ ○ 咬合/齿轮信号 (串行主轴)CTH1B,CTH2B G074.3,G074.2 ○ ○ SRVA G070.4 ○ ○ 主轴串行输出反向旋转指令信号 (串行主轴)SRVBG074.4○○10.3功能信号名称符号地址 T 系列 M 系列项目 SFRA G070.5 ○ ○ 正向旋转指令信号 (串行主轴)SFRB G074.5 ○ ○ 10.3 ORCMA G070.6 ○ ○ 定向指令信号 (串行主轴)ORCMB G074.6 ○ ○ 10.3 10.15MRDYA G070.7 ○ ○ 机械准备就绪信号 (串行主轴) MRDYB G074.7 ○ ○ ARSTA G071.0 ○ ○ 报警复位信号 (串行主轴) ARSTB G075.0 ○ ○ *ESPA G071.1 ○ ○ 紧急停止信号 (串行主轴) *ESPB G075.1 ○ ○ SPSLA G071.2 ○ ○ 主轴选择信号 (串行主轴)SPSLB G075.2 ○ ○ MCFNA G071.3 ○ ○ 动力线切换完成信号 (串行主轴)MCFNB G075.3 ○ ○ SOCNA G071.4 ○ ○ 软启动停止取消信号 (串行主轴)SOCNB G075.4 ○ ○ INTGA G071.5 ○ ○ 速度积分控制信号 (串行主轴)INTGB G075.5 ○ ○ RSLA G071.6 ○ ○ 输出切换请求信号 (串行主轴)RSLB G075.6 ○ ○ RCHA G071.7 ○ ○ 动力线状态确认信号 (串行主轴)RCHB G075.7 ○ ○ INDXA G072.0 ○ ○ 定向停止位置变更指令信号(串行主轴)INDXB G076.0 ○ ○ ROTAA G072.1 ○ ○ 定向停止位置变更时旋转方向指令信号 (串行主轴)ROTAB G076.1 ○ ○ NRROA G072.2 ○ ○ 定向停止位置变更时快捷指令信号 (串行主轴)NRROB G076.2 ○ ○ DEFMDA G072.3 ○ ○ 差速方式指令信号 (串行主轴) DEFMDB G076.3 ○ ○ OVRA G072.4 ○ ○ 模拟倍率信号 (串行主轴)OVRB G076.4 ○ ○ INCMDA G072.5 ○ ○ 增量指令外部设定型定向信号(串行主轴)INCMDB G076.5 ○ ○ MFNHGA G072.6 ○ ○ 主轴切换MAIN 侧MCC 接点状态信号 (串行主轴)MFNHGB G076.6 ○ ○ RCHHGA G072.7 ○ ○ 主轴切换HIGH 侧MCC 接点状态信号 (串行主轴)RCHHGB G076.7 ○ ○ MORCMA G073.0 ○ ○ 磁力传感器方式定向指令信号(串行主轴)MORCMBG077.0○○ SLVA G073.1○ ○ 从属运行方式指令信号 (串行主轴)SLVB G077.1 ○○ MPOFA G073.2○ ○ 电机动力遮断指令信号 (串行主轴) MPOFB G077.2 ○○ ALMA F045.0○ ○ 主轴串行输出报警信号 (串行主轴)ALMB F049.0○ ○10.3功能信号名称符号地址T系列M系列项目SSTA F045.1○○速度零信号(串行主轴)SSTB F049.1○○SDTA F045.2○○速度检测信号(串行主轴)SDTB F049.2○○SARA F045.3○○速度到达信号(串行主轴)SARB F049.3○○LDT1A F045.4○○负载检测信号1(串行主轴)LDT1B F049.4○○LDT2A F045.5○○负载检测信号2(串行主轴)LDT2B F049.5○○TLMA F045.6○○扭矩限制中信号(串行主轴)TLMB F049.6○○ORARA F045.7○○定向完成信号(串行主轴)ORARB F049.7○○CHPA F046.0○○动力线切换信号(串行主轴)CHPB F050.0○○CFINA F046.1○○主轴切换完成信号(串行主轴)CFINB F050.1○○RCHPA F046.2○○输出切换信号(串行主轴)RCHPB F050.2○○RCFNA F046.3○○输出切换完成信号(串行主轴)RCFNB F050.3○○SLVSA F046.4○○从属运行状态信号(串行主轴)SLVSB F050.4○○PORA2A F046.5○○位置编码器方式定向附近信号(串行主轴)PORA2B F050.5○○MORA1A F046.6○○磁力传感器方式定向完成信号(串行主轴)MORA1B F050.6○○MORA2A F046.7○○磁力传感器方式定向附近信号(串行主轴)MORA2B F050.7○○PC1DEA F047.0○○位置编码器旋转一周信号检测状态信号(串行主轴)PC1DEB F051.0○○INCSTA F047.1○○增量方式定向方式信号(串行主轴)INCSTB F051.1○○全串行主轴准备就绪信号SRSRDY F034.7○○第1串行主轴运行准备就绪信号SRSP1R F034.6○○第2串行主轴运行准备就绪信号SRSP2R F034.5○○主轴串行输出主轴告警详细信号1~9SPWRN1~SPWRN9F264.0~F265.0○○10.3主轴停止信号*SSTP G029.6○○主轴定向信号SOR G029.5○○主轴速度倍率信号SOV0~SOV7G030○○速度到达信号SAR G029.4○○主轴作动信号ENB F001.4○○主轴控制齿轮选择信号（输出）GR1O,GR2O,GR3OF034.0~F034.2－○10.6功能信号名称符号地址T系列M系列项目GR1G028.1○○齿轮选择信号（输入）GR2G028.2○○主轴控制S12位代码信号R01O~R12O F036.0~F037.3○○10.6主轴速度变动检测主轴变动检测报警信号SPAL F035.0○○10.18主轴同步控制信号SPSYC G038.2○○SPSYC1G288.0○○主轴同步控制信号（各主轴）SPSYC2G288.1○○主轴相位同步控制信号SPPHS G038.3○○SPPHS1G289.0○○主轴相位同步控制信号（各主轴）SPPHS2G289.1○○主轴同步速度控制完成信号FSPSY F044.2○○FSPSY1F288.0○○主轴同步速度控制完成信号（各主轴）FSPSY2F288.1○○主轴相位同步控制完成信号FSPPH F044.3○○FSPPH1F289.0○○主轴相位同步控制完成信号（各主轴）FSPPH2F289.1○○相位误差监视信号SYCAL F044.4○○SYCAL1F043.0○○相位误差监视信号（各主轴）SYCAL2F043.1○○主轴同步转速比控制钳制信号RSMAX F065.2○○主轴同步控制主轴同步转速比控制信号SBRT G038.1○○10.14手动刀具补偿、刀具号信号（4位数）MTLN00~MTLN15G068,G069○－手动刀具补偿、刀具号信号（8位数）MT8N00~MT8N31G525~G528○－手动刀具补偿、补偿指令号MTLC G067.0○－手动刀具补偿、补偿完成信号MTLA F061.5○－手动刀具补偿手动刀具补偿、补偿未完成信号MTLANG F061.4○－11.1.4HS1A~HS1D G018.0~G018.3○○HS2A~HS2D G018.4~G018.7○○手控手轮进给轴选择信号HS3A~HS3D G019.0~G019.3－○3.2手控手轮进给移动量选择信号（增量进给信号）MP1,MP2G019.4,G019.5○○ 3.2, 3.5手控手轮进给移动量选择信号MP21, MP22MP31, MP32G087.0,G087.1G087.3,G087.4○○ 3.2手控手轮进给最大速度切换信号HNDLF G023.3○○3.27.1.9手控手轮进给手控手轮进给方向转向信号HDN G347.1○○ 3.2检查方式信号MMOD G067.2○○手控手轮检查信号MCHK G067.3○○正向移动禁止信号FWSTP G531.0○○反向移动禁止信号MRVM G531.1○○反向移动中信号MRVMD F091.0○○禁止转向中信号MNCHG F091.1○○手控手轮回退反向移动禁止中信号MRVSP F091.2○○3.5功能信号名称符号地址 T 系列 M 系列项目 手控手轮回退 检查方式中信号 MMMODF091.3○ ○ 3.5 HS1IA~HS1ID G041.0~G041.3 ○ ○ HS2IA~HS2ID G041.4~G041.7 ○ ○ 手控手轮中断手控手轮中断轴选择信号 HS3IA~HS3ID G042.0~G042.3 ○ ○ 3.3 手动参考点返回选择信号 ZRN G043.7 ○ ○ 手动参考点返回选择确认信号MREF F004.5 ○ ○ G196.0~G196.4 ○ ○ 参考点返回用减速信号 *DEC1~*DEC5 X009.0~X009.4 ○ ○ 参考点返回完成信号 ZP1~ZP5 F094.0~F094.4 ○ ○ 手动参考点返回参考点建立信号 ZRF1~ZRF5 F120.0~F120.4 ○ ○ 4.1+J1~+J5 G100.0~G100.4 ○ ○ 进给轴方向选择信号-J1~-J5G102.0~G102.4 ○ ○ 手动进给速度倍率信号 *JV0~*JV15 G010,G011 ○ ○ JOG 进给/增量进给手动快速移动选择信号 RT G019.7 ○ ○ 3.1准备就绪信号MA F001.7 ○ ○ 准备就绪信号 伺服准备就绪信号 SA F000.6 ○ ○ 2.2 快速移动中信号 RPDO F002.1 ○ ○ 2.7,7.1.1状态输出信号 切削进给中信号 CUT F002.6 ○ ○ 2.7 单程序段信号SBK G046.1 ○ ○ 单程序段 单程序段确认信号 MSBK F004.3 ○ ○ 5.3.3 SKIPP G006.6 ○ ○ 跳过功能跳过信号SKIPX004.7 ○ ○ 15.3+EXL1~+EXL5 G104.0~G104.4 ○ ○ 轴方向别存储行程极限1 切换信号-EXL1~-EXL5 G105.0~G105.4 ○ ○ 存储行程极限1切换信号 EXLM G007.6 ○ ○ 行程极限1释放信号 RLSOTG007.7○ ○ +OT1~+OT5 F124.0~F124.4 ○ ○ 存储行程检测超程报警中信号-OT1~-OT5 F126.0~F126.4 ○ ○ 2.3.2 存储行程检测2,3 行程极限3释放信号 RLSOT3 G007.4 ○ ○ 2.3.3+LM1~+LM5 G110.0~G110.4 ○ ○ 行程极限外部设定 行程极限外部设定信号 -LM1~-LM5G112.0~G112.4○ ○ 2.3.5 控制轴拆除信号 DTCH1~DTCH5 G124.0~G124.4 ○ ○ 控制轴拆除控制轴拆除中信号MDTCH1~ DTCH5F110.0~F110.4 ○ ○ 1.2.4绝对位置检测器电池电压零报警信号PBATZF172.6○ ○绝对位置检测绝对位置检测器电池电压下降报警信号PBATL F172.7 ○ ○ 1.4.2软式操作面板信号 (MD1)MD1O F073.0 ○ ○ 软式操作面板信号 (MD2)MD2O F073.1 ○ ○ 软式操作面板信号 (MD4)MD4O F073.2 ○ ○ 软式操作面板信号 (ZRN)ZRNO F073.4○ ○ 软式操作面板信号 (+J1~+J4)+J1O~+J4O F081.0,F081.2, F081.4,F081.6 ○ ○ 软式操作面板信号 (-J1~-J4)-J1O~-J4O F081.1,F081.3, F081.5,F081.7 ○ ○ 软式操作面板信号 (RT) RTO F077.6 ○ ○ 软式操作面板软式操作面板信号 (HS1A)HS1AOF077.0○○13.1.2功能信号名称符号地址 T 系列 M 系列项目软式操作面板信号 (HS1B)HS1BO F077.1 ○ ○ 软式操作面板信号 (HS1C)HS1CO F077.2 ○ ○ 软式操作面板信号 (HS1D)HS1DO F077.3 ○ ○ 软式操作面板信号 (MP1)MP1O F076.0 ○ ○ 软式操作面板信号 (MP2)MP2OF076.1 ○ ○ 软式操作面板信号 (*JV0~*JV15) *JV0O~*JV15O F079,F080 ○ ○ 软式操作面板信号 (*FV0~*FV7)*FV0O~*FV7O F078 ○ ○ 软式操作面板信号 (ROV1) ROV1O F076.4 ○ ○软式操作面板信号 (ROV2)ROV2O F076.5 ○ ○ 软式操作面板信号 (BDT)BDTO F075.2 ○ ○ 软式操作面板信号 (SBK) SBKO F075.3 ○ ○ 软式操作面板信号 (MLK)MLKO F075.4 ○ ○ 软式操作面板信号 (DRN)DRNO F075.5 ○ ○ 软式操作面板信号 (KEY1~KEY4)KEYO F075.6 ○ ○ 软式操作面板信号 (*SP) SPOF075.7 ○ ○ 软式操作面板软式操作面板通用开关信号OUT0~OUT15 F072,F074 ○ ○ 13.1.2 第2参考点返回完成信号ZP21~ZP25 F096.0~F096.4 ○ ○ 第3参考点返回完成信号ZP31~ZP35 F098.0~F098.4 ○ ○ 第2参考点返回/第3,第4参考点返回第4参考点返回完成信号 ZP41~ZP45 F100.0~F100.4 ○ ○ 4.4 SKIPP G006.6 ○ ○ SKIPX004.7○ ○ 多步跳过功能跳过信号SKIP2~SKIP6, SKIP7,SKIP8 X004.2~X004.6 X004.0,X004.1 ○ ○ 15.3.3触摸板确认信号 触摸板确认信号 TPPRS F006.0 ○ ○ 13.1.7 单一形固定循环/复合形固定循环倒棱信号*CDZG053.7 ○ － 12.8 卡盘－尾架屏障 尾架屏障选择信号*TSBG060.7○ － 2.3.6 重叠控制轴选择信号 OVLS1~OVLS5 G190.0~G190.4 ○ ○ 重叠主控轴确认信号OVMO1~OVMO5 F344.0~F344.4 ○ ○ 重叠从控轴确认信号OVSO1~OVSO5 F345.0~F345.4 ○ ○ 重叠控制同步/混合/重叠控制中信号SYN1O~SYN5OF118.0~F118.4○ ○ 8.6 撞块式参考点返回设定撞块式参考点设定用扭矩限制到达信号CLRCH1~CLRCH5F180.0~F180.4 ○ ○ 4.5 DNC 运行选择信号DNCI G043.5 ○ ○ 5.10 DNC 运行DNC 运行选择确认信号 MRMTF003.4 ○ ○ 5.10, 5.12 回退信号RTRCT G066.4 ○ ○ 回退完成信号 RTRCTF F065.4 ○ ○ 1.9, 6.12电子齿轮箱EGB 方式中信号 SYNMOD F065.6○ ○ 1.9混合控制轴选择信号 MIX1~MIX5 G128.0~G128.4 ○ ○ 混合轴确认信号MIXO1~MIXO5 F343.0~F343.4 ○ ○ 同步控制轴选择信号 SYNC1~SYNC5 G138.0~G138.4 ○ ○ 同步主控轴确认信号 SYCM1~SYCM5 F341.0~F341.4 ○ ○ 同步从控轴确认信号SYCS1~SYCS5 F342.0~F342.4 ○ ○ 同步/混合/重叠控制中信号SYN1O~SYN5O F118.0~F118.4 ○ ○ 驻留信号PK1~PK5G122.0~G122.4 ○ ○ 同步控制/混合控制驻留轴确认信号SMPK1~SMPK5F346.0~F346.4○○8.5功能信号名称符号地址T系列M系列项目空运行信号DRN G046.7○○空运行空运行确认信号MDRN F002.7○○5.3.2扭矩极限跳过扭矩极限到达信号TRQL1~TRQL5F114.0~F114.4○○15.3.4螺纹切削螺纹切削中信号THRD F002.3○○6.5快速移动倍率信号ROV1,ROV2G014.0,G014.1○○1%快速移动倍率选择信号HROV G096.7○○1%快速移动倍率信号*HROV0~*HROV6G096.0~G096.6○○0.1%快速移动倍率选择信号FHROV G353.7○○快速移动倍率0.1%快速移动倍率信号*FHRO0~*FHRO9G352.0~G352.7G353.0~G353.1○○7.1.7.1快速移动程序段重叠快速移动程序段重叠无效信号ROVLP G053.5○○7.2.1.2控制轴选择信号（PMC轴控制）EAX1~EAX5G136.0~G136.4○○EC0A~EC6A G143.0~G143.6○○EC0B~EC6B G155.0~G155.6○○EC0C~EC6C G167.0~G167.6○○轴控制指令信号第1~4组用（PMC轴控制）EC0D~EC6D G179.0~G179.6○○EIF0A~EIF15A G144~G145○○EIF0B~EIF15B G156~G157○○EIF0C~EIF15C G168~G169○○轴控制进给速度信号第1~4组用（PMC轴控制）EIF0D~EIF15D G180~G181○○EBUFA G142.7○○EBUFB G154.7○○EBUFC G166.7○○轴控制指令读取信号第1~4组用（PMC轴控制）EBUFD G178.7○○EID0A~EID31A G146~G149○○EID0B~EID31B G158~G161○○EID0C~EID31C G170~G173○○轴控制数据信号第1~4组用（PMC轴控制）EID0D~EID31D G182~G185○○EBSYA F130.7○○EBSYB F133.7○○EBSYC F136.7○○轴控制指令读取完成信号第1~4组用（PMC轴控制）EBSYD F139.7○○ECLRA G142.6○○ECLRB G154.6○○ECLRC G166.6○○复位信号第1~4组用（PMC轴控制）ECLRD G178.6○○ESTPA G142.5○○ESTPB G154.5○○ESTPC G166.5○○轴控制暂时停止信号第1~4组用（PMC轴控制）ESTPD G178.5○○ESBKA G142.3○○ESBKB G154.3○○ESBKC G166.3○○程序段停止信号第1~4组用（PMC轴控制）ESBKD G178.3○○EMSBKA G143.7○○EMSBKB G155.7○○EMSBKC G167.7○○PMC轴控制/PMC轴控制速度指令功能程序段停止禁止信号第1~4组用（PMC轴控制）EMSBKD G179.7○○16.1功能信号名称符号地址 T 系列 M 系列项目EM11A~EM48AF132,F142 ○ ○ EM11B~EM48B F135,F145 ○ ○ EM11C~EM48CF138,F148 ○ ○ 辅助功能代码信号 第1~4组用（PMC 轴控制）EM11D~EM48D F141,F151 ○ ○ EMFAF131.0 ○ ○ EMFB F134.0 ○ ○ EMFCF137.0 ○ ○ 辅助功能选通脉冲信号 第1~4组用（PMC 轴控制）EMFD F140.0 ○ ○ EMF2AF131.2 ○ ○ EMF2B F134.2 ○ ○ EMF2CF137.2 ○ ○ 辅助功能第2选通脉冲信号第1~4组用（PMC 轴控制）EMF2D F140.2 ○ ○ EMF3AF131.3 ○ ○ EMF3B F134.3 ○ ○ EMF3CF137.3 ○ ○ 辅助功能第3选通脉冲信号第1~4组用（PMC 轴控制）EMF3D F140.3 ○ ○ EFINAG142.0 ○ ○ EFINB G154.0 ○ ○ EFINCG166.0 ○ ○ 辅助功能完成信号 第1~4组用（PMC 轴控制）EFIND G178.0 ○ ○ ESOFAG142.4 ○ ○ ESOFB G154.4 ○ ○ ESOFCG166.4 ○ ○ 伺服关断信号 第1~4组用（PMC 轴控制）ESOFDG178.4 ○ ○ EMBUFA G142.2 ○ ○ EMBUFBG154.2 ○ ○ EMBUFCG166.2 ○ ○ 缓冲禁止信号 第1~4组用（PMC 轴控制）EMBUFDG178.2 ○ ○ 控制轴状态选择信号（PMC轴控制）*EAXSLF129.7 ○ ○ EINPAF130.0 ○ ○ EINPB F133.0 ○ ○ EINPCF136.0 ○ ○ 到位信号 第1~4组用（PMC 轴控制）EINPD F139.0 ○ ○ ECKZAF130.1 ○ ○ ECKZB F133.1 ○ ○ ECKZCF136.1 ○ ○ 累积零检测中信号 第1~4组用（PMC 轴控制）ECKZD F139.1 ○ ○ EIALAF130.2 ○ ○ EIALB F133.2 ○ ○ EIALCF136.2 ○ ○ 报警中信号 第1~4组用（PMC 轴控制）EIALD F139.2 ○ ○ EGENAF130.4 ○ ○ EGENB F133.4 ○ ○ EGENCF136.4 ○ ○ 轴移动中信号 第1~4组用（PMC 轴控制）EGEND F139.4 ○ ○ EDENAF130.3 ○ ○ EDENB F133.3 ○ ○ EDENCF136.3 ○ ○ PMC 轴控制/PMC 轴控制速度指令功能 辅助功能执行中信号 第1~4组用（PMC 轴控制）EDENDF139.3○○16.1功能信号名称符号地址 T 系列 M 系列项目EOTNAF130.6 ○ ○ EOTNB F133.6 ○ ○ EOTNCF136.6 ○ ○ 超程负方向信号 第1~4组用（PMC 轴控制）EOTND F139.6 ○ ○ EOTPAF130.5 ○ ○ EOTPB F133.5 ○ ○ EOTPCF136.5 ○ ○ 超程正方向信号 第1~4组用（PMC 轴控制）EOTPDF139.5 ○ ○ *EFOV0~*EFOV7G151 ○ ○ *EFOV0B~*EFOV7B G163 ○ ○ *EFOV0C~*EFOV7CG175 ○ ○ 进给速度倍率信号 第1~4组用（PMC 轴控制）*EFOV0D~*EFOV7DG187 ○ ○ EOVCG150.5 ○ ○ EOVCB G162.5 ○ ○ EOVCCG174.5 ○ ○ 倍率取消信号 第1~4组用（PMC 轴控制）EOVCDG186.5 ○ ○ 快速移动倍率信号（PMC 轴控制） EROV1,EROV2G150.0,G150.1 ○ ○ 空运行信号（PMC 轴控制）EDRNG150.7 ○ ○ 手动快速移动选择信号（PMC 轴控制）ERTG150.6 ○ ○ 倍率0%信号 （PMC 轴控制） EOV0 F129.5 ○ ○ 跳过信号（PMC 轴控制） ESKIPX004.6 ○ ○ 分配完成信号（PMC 轴控制）EADEN1~EADEN5F112.0~F112.4 ○ ○ EABUFAF131.1 ○ ○ EABUFB F134.1 ○ ○ EABUFCF137.1 ○ ○ 缓冲器满信号 第1~4组用（PMC 轴控制）EABUFDF140.1 ○ ○ 控制中信号（PMC 轴控制） EACNT1~EACNT5F182.0~F182.4 ○ ○ 轴控制重叠指令信号（PMC 轴控制）EASIP1~EASIP8G200 ○ ○ ELCKZAG142.1 ○ ○ ELCKZB G154.1 ○ ○ ELCKZCG166.1 ○ ○ 累积零检测信号 第1~4组用（PMC 轴控制）ELCKZDG178.1 ○ ○ 扭矩控制方式中信号（PMC 轴控制）TRQM1~TRQM8F190 ○ ○ PMC 轴控制/PMC 轴控制速度指令功能 A/B 相检测器断线报警忽略信号 （PMC 轴控制）NDCAL1~NDCAL8G202○ ○ 16.1 SIND G033.7 ○ ○ 主轴电机速度指令选择信号 SIND2G035.7○ ○ R01I~R12IG032.0~G033.3 ○ ○ 主轴电机速度指令信号R01I2~R12I2G034.0~G035.3 ○ ○ SSIN G033.6 ○ ○ 基于PMC 的主轴输出控制 主轴电机指令极性选择信号 SSIN2G035.6○○10.7功能信号名称符号地址 T 系列 M 系列项目 SGN G033.5 ○ ○ 基于PMC 的主轴输出控制 主轴电机指令极性指令信号SGN2 G035.5 ○ ○ 10.7 G008.4○ ○ 紧急停止紧急停止信号*ESP X008.4, .0, .1 ○ ○ 2.1所有轴VRDY OFF 报警忽略信号 IGNVRY G066.0 ○ ○VRDY OFF 报警忽略信号 各轴VRDY OFF 报警忽略信号IGVRY1~IGVRY5G192.0~G192.4 ○ ○ 2.8 位置跟踪 位置跟踪信号*FLWU G007.5 ○ ○ 1.2.7 程序再启动信号SRN G006.0 ○ ○ 程序再启动程序再启动中信号SRNMVF002.4 ○ ○ 5.7 位置开关 位置开关信号PSW01~PSW16 F070,F071 ○ ○ 1.2.9 辅助功能代码信号M00~M31 F010~F013 ○ ○ 辅助功能选通脉冲信号MF F007.0 ○ ○ DM00 F009.7 ○ ○ DM01F009.6 ○ ○ DM02 F009.5 ○ ○ M 解码信号DM30F009.4 ○ ○ 主轴功能代码信号 S00~S31F022~F025 ○ ○ 主轴功能选通脉冲信号 SF F007.2 ○ ○ 刀具功能代码信号 T00~T31 F026~F029 ○ ○ 刀具功能选通脉冲信号 TF F007.3 ○ ○ 第2辅助功能代码信号 B00~B31 F030~F033 ○ ○ 第2辅助功能选通脉冲信号BF F007.7 ○ ○ 完成信号 FIN G004.3 ○ ○ 辅助功能/第2辅助功能分配结束信号 DEN F001.3 ○ ○ 9.1辅助功能锁住信号 AFLG005.6 ○ ○ 辅助功能锁住辅助功能锁住确认信号 MAFLF004.4 ○ ○ 9.2 多边形加工 多边形同步中信号 PSYNF063.7 ○ ○ 6.9 P 代码宏程序用输入信号 EUI00~EUI15G082,G083 ○ ○ 宏执行器P 代码宏程序用输出信号 EUO00~EUO15 F084,F085 ○ ○ 12.15 所有轴机床锁住信号 MLKG044.1○ ○ 各轴机床锁住信号 MLK1~MLK5G108.0~G108.4 ○ ○ 机床锁住 所有轴机床锁住确认信号 MMLK F004.1 ○ ○ 5.3.1等待忽略信号 NOWTG063.1 ● ● 等待忽略信号 NMWTG063.7 ● ● 等待M 代码 等待中信号 WATO F063.6 ● ● 8.2 手动绝对信号 *ABSMG006.2 ○ ○ 手动绝对ON/OFF手动绝对确认信号 MABSMF004.2 ○ ○ 5.4SWS1G027.0 ○ ○ 主轴选择信号SWS2 G027.1 ○ ○ *SSTP1G027.3 ○ ○ 各主轴停止信号*SSTP2G027.4○ ○ 齿轮选择信号（输入） GR21,GR22G029.0,G029.1 ○ ○ 第2位置编码器选择信号 PC2SLCG028.7 ○ ○ 第3位置编码器选择信号 PC3SLC G026.0 ○ ○ 第4位置编码器选择信号 PC4SLC G026.1 ○ ○ 第2主轴速度倍率信号 SOV20～SOV27 G376 ○ ○ 主轴指令路径指定信号 SPSP G536.7 ○ ○ 多主轴 主轴作动信号 ENB2F038.2○○10.12功能信号名称符号地址T系列M系列项目R01O2~R12O2F200.0~F201.3○○S12位代码信号R01O3~R12O3F204.0~F205.3○○多主轴10.12R01O4~R12O4F270.0~F271.3○○多主轴地址P信号MSP00~MSP15F160,F161○○镜像信号MI1~MI5G106.0~G106.4○○镜像1.2.6镜像确认信号MMI1~MMI5F108.0~F108.4○○KEY1~KEY4G046.3~G046.6○○13.2.1存储器保护键存储器保护信号KEYP G046.0○○13.2.2方式选择信号MD1,MD2,MD4G043.0~G0432○○手动数据输入选择确认信MMDI F003.3○○号自动运行选择确认信号MMEM F003.5○○方式选择存储器编辑选择确认信号MEDT F003.6○○2.6手控手轮进给选择确认信MH F003.1○○号增量进给选择确认信号MINC F003.0○○JOG进给选择确认信号MJ F003.2○○刚性攻丝信号RGTAP G061.0○○RGSPP F065.0○○主轴旋转方向信号刚性攻丝10.13RGSPM F065.1○○刚性攻丝方式中信号RTAP F076.3○○刚性攻丝主轴选择信号RGTSP1~RGTSP2G061.4~G061.5○－攻丝返回启动信号RTNT G062.6－○刚性攻丝返回5.9攻丝返回完成信号RTPT F066.1－○外部复位信号ERS G008.7○○基于MDI的复位确认信号MDIRST F006.1○○复位/倒带复位＆倒带信号RRW G008.6○○5.2复位中信号RST F001.1○○倒带中信号RWD F000.0○○中断型用户宏程序用户宏程序中断信号UINT G053.3○○12.6.2宏调用启动信号MCST1~MCST16G512,G513○○方式切换完成信号MCFIN G514.0○○宏调用执行中信号MCEXE F512.0○○方式切换请求信号MCRQ F512.1○○MD1R F513.0○○一个接触式宏调用16.6MD2R F513.1○○方式通知信号MD4R F513.2○○DNCIR F513.5○○ZRNR F513.7○○宏调用异常信号MCSP F512.2○○调用程序确认信号MCEX1~MCEX16F514,F515○○。

FANUC 0系列参数100-9977 FANUC 0系列参数说明其余参数0100以后☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆ 请注意：以下参数在设定时均按十进制数输入！！！ ☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆0100 CMRX0101 CMRZ0102 CMR30103 CMR4CMRX 、CMRZ 、CMR3、CMR4分别为X 轴、Z 轴、第三轴、第四轴的指令的倍率， 见附表12。

附表12 X 轴、Z 轴、第三轴、第四轴的指令的倍率 当一任意指令倍率（No.0035 ACMR=1）被用时，有两种设定方式：①当一个指令倍率是1/2~1/27时； 预设定值= <!--[if !vml]--><!--[endif]--> ②当一个指令倍率是2~48时；预设定值=2*（指令倍率）0108 SPLOWSLOW ：主轴速度以恒定速度旋转，或主轴变档速度（当参数No.003 GST=1）设定码 倍率 1 0.52 14 2 10 520 10设定值= <!--[if !vml]--><!--[endif]--> 设定范围0~255r/min 0109 THDCH在G92螺纹切削循环的倒角宽度的设定。

设定范围0~127（0.1螺距）0110 SCTTIM检查主轴速度到达信号设定的延时时间，这时间的建立是从执行S码开始，主轴速度到达为止的时间，设定范围0~255ms。

0111 MBUF10112 MBUF2MBUF1、MBUF2：可最多设定两个其后的程序段不进行缓存处理的M代码。

例如：设定了M03时，M03下面的程序段不进缓存区直接处理。

0113 PSORGX0114 PSORGZPSORGX、PSORGZ：分别为X、Z轴参考点上的栅格数（0~255）。

0117 OFCMP0118 TLCMP0119 OFMAX0120 TLMAX与简易刀具寿命管理功能相关的参数：OFCMP：偏置号补偿值，设定值为0~32。

FANUC 0系统部分参数功能FANUC 0系统部分参数功能目录（其中:0—T或0—M栏中为0的表示该类数控机床拥有此项功能,否则不具备次功能表1 SETTING参数参数号符号意义0—T0—M 0000PWE参数写入00 0000TVON代码竖向校验00 0000ISO EIA/ISO 代码00 0000INCH MDI 方式公/英制00 0000I/O RS—232C 口00 0000SEQ自动加顺序号00表2 RS232C 口参数2/0STP2通道0停止位00 552通道0波特率00 12/0STP2通道1停止位00 553 通道1波特率00 50/0STP2通道2停止位00 250通道2波特率00 51/0STP2通道3 停止位00 251 通道3 波特率00 55/3RS42Remote Buffer口RS232/52200 390/7NODC3缓冲区满00表3伺服控制轴参数1/0SCW公/英制丝杠00 3/0.1.2.4ZM回零方向00 8/2.3.4ADW轴名称0 30/0.4ADW 轴名称032/2.3LIN3,4轴,回转轴/直线轴0388/1ROAX回转回转轴循环功能0388/2RODRC绝对指令近距离回转0388/3ROCNT相对指令规算0788回转轴每转回转角度011/2ADLN第4轴,回转轴/直线轴0 398/1ROAX回转轴循环功能0 398/2RODRC绝对指令近距离回转0 398/3ROCNT相对指令规算0 788回转轴每转回转角度0 860回转轴每转回转角度00 500-503INPX,YZ,4 到位宽度00504—507SERRX,Y,Z,4 运动时误差极限00 508—511GRDSX,Y,Z,4 栅格偏移量00 512—515LPGIN位置伺服增益00 517LPGIN位置伺服增益（各轴增益00 518—521RPDFX,Y,X,4G00 速度00 522—525LINTX,Y,Z,4 直线加/减速时间常数0526THRDT G92时间常数0528THKFL G92X 轴的最低速度00 527FEDMX F 的极限值00 529FEEDT F 的时间常数00 530FEDFL指数函数加减速时间常数00 533RPDFL手动快速成移动倍率的最低值00 534ZRNFL回零点的低速00 535—538BKLX,Y,Z,4反向间隙00 593—596STPEX,Y,Z,4伺服轴停止时的位置误差极限00 393/5快速倍率为零时机床移动00表4坐标系参数10/7APRS回零点后自动设定坐标系00 2/1PPD自动设坐标系相对坐标值清零24/6CLCL手动回零后清除局部坐标系0 28/5EX10D坐标系外部偏移时刀偏量的值（＞100 708- 711自动设定工件坐标系的坐标值0 735—728第二参考点00 780—783第三参考点00 784— 787第四参考点00表5行程限位8/6OTZN Z轴行程限位检查否0 15/4LM2第二行行程限位0 24/4INOUT第三行行程限位0 57/5HOT3超行程一LMX —+LMZ有效0 65/3PSOT回零点前是否检查行程限位00 700—703各轴正向行程00 704— 707各轴负向行程00 15/2COTZ超行程一LMX —+LMZ有效020/4LM2第二行行程限位024/4INOUT第三行行程限位0 743— 746第二行行程正向限位0 747—750第二行行程反向限位0 804—806第三行行程正向限位0 807—809第三行行程反向限位0 770— 773第二行行程正向限位0 774—777第二行行程反向限位0747—750第三行行程正向限位0 751—754第三行行程反向限位0 760—763第四行行程正向限位0 764—767第四行行程反向限位0表6进给与伺服电机参数1/6RDRN空运行时，快速移动指令是否有效00 8/5ROVE快速倍率信号ROV2(G117/7有效0 49/6NPRV不用位置编码器实现主轴每转进给00 20/5NCIPS 是不进行到位检查00 4—7参考计数器容量00 4—7检测倍比00 21/0.1.2.3APC绝对位置编码器00 35/7ACMR任意CMR00 37/0.1.2.3SPTP用分离型编码器00 100—103指令倍比CMR00表7 DI/DO参数8/7EILK Z 轴/各轴互锁00 9/0.1.2.3TFIN FIN 信号时间00 9/4.5.6.7TMF M,S,T 读信号时间00 12/1ZILK Z轴/所有轴互锁0 31/5ADDCF GR1,GR2,DRN地址0252复位信号扩展时间00表8显示和编辑1/1PROD相对坐标显示是否包括刀补量00 2/1PPD自动设坐标系相对坐标清零00 15/1NWCH刀具磨损补偿显示W00 18/5PROAD绝对坐标系显示是否包括刀补量0 23/3CHI汉字显示00 28/2DACTF显示实际速度00 29/0.1DSP第3,4轴位置显示035/3NDSP第4轴位置显示0 38/3FLKY用全键盘00 48/7SFFDSP显示软按键00 60/0DADRDP诊断画面上显示地址字00 60/2LDDSPG显示梯形图00 60/5显示操作监控画面00 64/0SETREL自动设坐标系时相对坐标清零00 77/2伺服波形显示00389/0SRVSET显示伺服设定画面00 389/1WKNMDI显示主轴调整画面00 表9编程参数10/4PRG9O9000-O9999号程序保护00 15/7CPRD 小数点的含义00 28/4EXTS 外部程序号检索00 29/5MABS MDI —B中，指令取决于G90/G91设定0389/2PRG8O8000-O8999号程序保护00 394/6WKZRST自动设工件坐标系时设为G540表10螺距误差补偿11/0.1PML螺补倍率00 712—715螺补间隔0 756— 759螺补间隔01000,2000 3000,4000补偿基准点001001-1128 2001-2128 3001-3128 4001-412补偿值00表11刀具补偿1/3TOC复位时清除刀长补偿矢量00 1/4ORC刀具补偿值（半径/直径输入0 8/6NOFC刀补量计数器输入010/5DOFSI刀偏量直接输入013/1GOFU2几何补偿号（由刀补号或刀号指定013/2GMOFS加几何补偿值（运动/变坐标014/0T2D T代码位数014/1GMCL复位时是否清几何补偿值014/5WIGA刀补量的限制015/4MORB直接输入刀补测量值的按钮024/6QNI刀补测量B时补偿号的选择075/3WNPT刀尖补偿号的指定（在几何还是在磨损中0122刀补偿量B时的补偿号0728最大的刀具磨损补偿增量值0729最大的刀具磨损补偿值078/ONOINOW用MDI键输入磨损补偿量00 78/1NOINOG用MDI键输入几何补偿量00 78/2NOINMV用MDI键输入宏程序变量00 78/3NOINMZ用MDI键输入工件坐标偏移量00393/2MKNMDI在自动方式的停止时，用MDI键输入工件坐标偏移量00表12主轴参数13/5ORCM定向时,S模拟输出的极性13/6.7TCW,CWM S 模拟M03,M04 的方向00 14/2主轴转速显示00 24/2SCTO 是否检查SAR(G120/400 49/0EVSF SF的输出00 71/0ISRLPC串行主轴时编码器信号的接法071/4SRL2SP用1或2个串行主轴071/7FSRSP是否用串行主轴0108G96或换档倂3/5:GST=1或模拟主轴定向(SOR:G120/5:M=1 速度00110检查SAR(G120/4的延时时间0516模拟主轴的增益(G960539模拟主轴电动机的偏移补偿电压(G960551G96的主轴最高转速0556G96的主轴最高转速0 540-543各档主轴的最高转速0 3/5GST用SOR（G120/5定向/换档0 14/0SCTA加工启动时检查SAR信号0 20/7SFOUT换档时输出SF0 29/4FSOB G96时输出SF0 35/6LGCM各档最高速的参数号0 539,541,555 各档的主轴最高转速0 542主轴最高转速0 543主轴最低转速0 585,586主轴换档速度（B 型0 577模拟主轴电动机的偏移补偿电压0 6519/7主轴电动机初始化00 6633 主轴电动机代码006501/2POSC2用位置编码器00 6501/5-7CAXIS1 —3用高分辩率编码器00 6503/0PCMGSL定向方法（编码器/磁传感器00 6501/1PCCNCT内装传感器006501/4.6.7位置编码器信号00 6504/1HRPC高分辩率编码器00表13其它24/0JGNPMC用PMC00 71/6DPCRAM显示PMC操作菜单00 123图形显示的绘图坐标系0参数功能00017 6 5 4 3 2 1 0ADFT RDRN DECI ORC TOC DCS PROD DCS ADFT 1:进行自动漂移补偿。
