电路中的传感器信号放大与处理一、引言电路中的传感器信号放大与处理是现代电子技术领域的重要内容之一，它涉及到传感器信号的采集、放大与处理，对于提高系统的精度和稳定性具有至关重要的作用。
本文将从传感器信号的基本原理入手，介绍电路中的传感器信号放大与处理的方法和技巧。
二、传感器信号的基本原理传感器是将被测量的物理量转化为可测量的电信号的装置。
传感器信号的产生是基于被测量物理量与传感器之间的相互作用。
常见的传感器类型包括温度传感器、压力传感器、湿度传感器等。
三、传感器信号放大的需求在实际应用中，传感器产生的信号往往是微弱的，因此需要进行信号放大以增加信号的幅度，从而使得信号更容易被后续的电路进行处理。
四、传感器信号放大的方法1. 增益放大器：增益放大器是最常用的传感器信号放大方法之一。
它通过放大器电路对信号进行放大，将微弱的传感器信号放大到适合后续处理的范围。
2. 运算放大器：运算放大器是一种高增益、差分输入、单端输出的放大器。
通过适当的电阻网络和反馈方式，可以实现对传感器信号的放大和处理。
3. 仪表放大器：仪表放大器是一种专门用于信号放大的放大器，其特点是高精度、低噪声。
在传感器信号放大的场景中，仪表放大器常常可以提供更好的性能。
五、传感器信号处理的方法1. 滤波器：滤波器是对信号进行滤波处理的电路。
常见的滤波器包括低通滤波器、高通滤波器和带通滤波器。
通过滤波器可以去除传感器信号中的干扰和噪声，提高信号的质量。
2. 数字转换：将模拟信号转换为数字信号是传感器信号处理的重要环节。
常用的模数转换器包括逐次逼近型模数转换器（SAR ADC）、双斜率积分型模数转换器（Σ-Δ ADC）等。
数字信号的处理更易于精确计算和存储。
3. 数据处理算法：对于特定的传感器应用，可以利用算法对传感器信号进行进一步的处理和分析。
例如，通过傅里叶变换可以将传感器信号转换到频率域进行频谱分析。
六、实例分析以温度传感器为例，介绍传感器信号放大与处理的具体实施过程。
电路中的传感器网络多个传感器的数据采集与处理传感器是电路中重要的组成部分，其主要功能是将检测到的物理量信息转化为电信号，并通过传感器网络进行数据采集与处理。
本文将探讨电路中多个传感器的数据采集与处理方法，以解决传感器网络中的相关问题。
一、传感器网络的基本原理传感器网络由多个传感器节点组成，每个节点都具有数据采集和处理的能力。
传感器节点通过互联网络进行通信，并将采集到的数据传输到目标设备或系统中进行处理和分析。
传感器网络的基本原理是通过节点之间的协同工作，实现对环境信息的全面感知和监测。
二、数据采集与传输1. 传感器选择与布置在构建传感器网络前，需要根据实际需求选择合适的传感器类型，并考虑其布置位置。
不同的传感器类型适用于不同的物理量检测，如温度、湿度、光照等。
合理的传感器布置可以提高数据采集的准确性和可靠性。
2. 信号调理与放大传感器采集到的信号往往非常微弱，需要经过信号调理与放大才能得到可用的信号。
信号调理包括滤波、增益控制等处理方法，旨在提高信号质量和稳定性。
3. 数据转换与数字化传感器输出的信号通常是模拟信号，需要经过模数转换器（ADC）转换为数字信号以便于后续处理。
ADC的选择和配置要与传感器输出信号的特性相匹配，确保准确地将模拟信号转换为数字形式。
4. 数据传输与通信传感器节点通过通信技术将采集到的数据传输到目标设备或系统中。
常见的通信方式包括有线通信和无线通信。
有线通信可选择串口、以太网等方式，而无线通信可采用蓝牙、Wi-Fi、ZigBee等无线协议。
三、数据处理与分析1. 数据存储与管理传感器网络产生的数据量庞大，需要进行合理的存储与管理。
可以选择使用数据库等方式，建立存储系统，实现对数据的高效管理和快速访问。
2. 数据预处理传感器数据中常常包含噪声和干扰，需要进行数据预处理以去除干扰并提高数据质量。
常见的数据预处理方法包括滤波、去噪、补偿等。
3. 数据分析与应用传感器网络采集的数据可以通过数据分析得到有价值的信息。
典型的传感器智能化结构模式一、介绍传感器是物联网中至关重要的组成部分，其作用是将环境中的物理量转换为电信号，进而实现对环境的监测与感知。
然而，传感器的智能化程度在很大程度上影响了其功能和应用的广度和深度。
在传感器智能化的发展过程中，出现了一些典型的结构模式，本文将针对这些模式展开讨论。
二、单一传感器的智能化结构模式1.传感器硬件层：传感器智能化的第一步是其硬件系统，包括传感器芯片、接口电路和信号处理电路等。
这些硬件组件使传感器能够完成信号的采集、转换和处理。
2.信号处理层：传感器在信号处理层进行数据预处理和优化。
这一层的主要任务是对原始的传感器数据进行滤波、放大、校准等处理，以提高数据的精度和准确性。
3.智能算法层：在信号处理的基础上，传感器还可以加入一些智能算法，在传感器内部进行数据分析和判断。
常见的智能算法包括模式识别、机器学习、神经网络等，这些算法能够使传感器能够自动学习和适应不同的环境和任务。
4.数据通信层：将传感器获取的数据传输给其他设备或系统。
数据通信层可以通过无线方式（如Wi-Fi、蓝牙等）或有线方式（如RS485、CAN等）将数据传输到目标设备。
三、多传感器协同智能化结构模式1.分布式结构：多个传感器相互协作，分布在不同的位置，实现对相同区域的全面监测。
这种结构可以提高监测的灵敏度和时效性。
2.层次化结构：传感器按照不同的监测精度和功能进行分层，每一层的传感器都进行相应的数据处理和分析。
这种结构可以充分利用各个传感器的特长，提高整个系统的智能化程度。
3.主从结构：在多传感器系统中，设置一个主节点对其他传感器进行管理和控制。
主节点可以集中控制传感器的工作模式、数据上传等，从而提高系统的整体性能。
4.自主协同结构：多个传感器作为一个整体，通过互相协作实现对目标环境的感知和判断。
这种结构可以充分利用传感器之间的信息交互，提高系统的智能化水平。
四、传感器智能化的应用案例1.智能家居：传感器智能化结构模式可以应用于智能家居系统中，通过感知用户的行为和环境变化，实现自动调节室内温度、光照等。

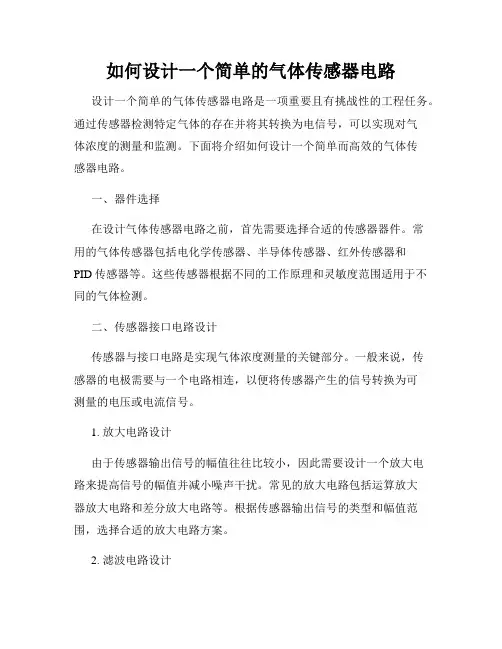

如何设计一个简单的气体传感器电路设计一个简单的气体传感器电路是一项重要且有挑战性的工程任务。
通过传感器检测特定气体的存在并将其转换为电信号，可以实现对气体浓度的测量和监测。
下面将介绍如何设计一个简单而高效的气体传感器电路。
一、器件选择在设计气体传感器电路之前，首先需要选择合适的传感器器件。
常用的气体传感器包括电化学传感器、半导体传感器、红外传感器和PID传感器等。
这些传感器根据不同的工作原理和灵敏度范围适用于不同的气体检测。
二、传感器接口电路设计传感器与接口电路是实现气体浓度测量的关键部分。
一般来说，传感器的电极需要与一个电路相连，以便将传感器产生的信号转换为可测量的电压或电流信号。
1. 放大电路设计由于传感器输出信号的幅值往往比较小，因此需要设计一个放大电路来提高信号的幅值并减小噪声干扰。
常见的放大电路包括运算放大器放大电路和差分放大电路等。
根据传感器输出信号的类型和幅值范围，选择合适的放大电路方案。
2. 滤波电路设计传感器的输出信号可能会受到其他噪声的干扰，因此需要设计一个滤波电路来去除这些噪声。
滤波电路通常包括低通滤波器和带通滤波器，可以根据实际需求选择适当的滤波器类型和截止频率。
3. 校准电路设计为了提高传感器的准确性和可靠性，通常需要设计一个校准电路来校正传感器的输出。
校准电路可以根据已知浓度的气体样品进行校准，将传感器输出与实际浓度之间的差异最小化。
三、电源电路设计除了传感器接口电路外，还需要设计一个适当的电源电路来为整个气体传感器电路提供电源。
电源电路应具备稳定、可靠的输出电压或电流，并能满足传感器和接口电路的供电需求。
1. 电源稳压为了保证传感器及其接口电路的正常运行，电源电路需要提供稳定的电压或电流输出。
可以采用线性稳压器或开关稳压器等电源管理器件来实现电源稳压。
2. 电源滤波为了去除电源中的噪声和干扰，可以在电源电路中添加滤波电容和电感等元件来实现电源滤波。
这可以降低传感器接口电路对电源噪声的敏感度，提高整个电路的稳定性和性能。
电路中的传感器与信号处理技术电路中的传感器与信号处理技术是现代科技中的关键组成部分，它们在各个领域中起着重要的作用。
本文将就传感器的种类及其工作原理、信号处理技术的应用、以及未来发展趋势等方面进行探讨。
第一部分：传感器的种类及其工作原理传感器是用于将环境中的各种物理量、化学量或生物量转化为电信号的装置。
根据测量的物理量不同，传感器可以分为多种类型。
以下是一些常见的传感器类型及其工作原理：1. 温度传感器：基于热敏效应原理，通过测量物体温度的变化来输出电信号。
2. 光敏传感器：利用光敏材料的光电效应，将光信号转化为电信号。
3. 气体传感器：基于吸附剂或催化剂对气体分子的敏感度，通过检测气体的浓度变化来输出电信号。
4. 压力传感器：根据物体受力造成的形变程度或介质的压强变化，将压力变化转化为电信号。
5. 加速度传感器：通过测量物体在空间中的加速度变化，输出相应的电信号。
以上只是传感器的一小部分例子，实际上还有许多其他类型的传感器可用于不同的应用。
第二部分：信号处理技术的应用信号处理技术是对传感器输出电信号进行处理和分析的过程。
它能够提取出有用的信息，并进行后续的数据处理和判断。
以下是几种常见的信号处理技术及其应用：1. 模拟信号处理：将传感器输出的模拟信号经过放大、滤波、调理等处理，使其能够被数字化处理，常用于电力系统、医学诊断等领域。
2. 数字信号处理：将传感器输出的模拟信号转换为数字信号，并通过数字滤波、数据压缩等技术对信号进行处理，广泛应用于通信、图像处理等领域。
3. 实时信号处理：在实时系统中，对传感器输出信号进行快速处理和响应，常用于自动控制、机器人等领域。
4. 特征提取与识别：通过对传感器输出信号进行特征提取和模式识别，实现对目标的识别与分类，广泛应用于生物医学、智能交通等领域。
信号处理技术的应用范围非常广泛，几乎渗透到了各个领域中的自动化系统和智能设备中。
第三部分：未来发展趋势随着科技的不断进步，传感器与信号处理技术也在不断发展。

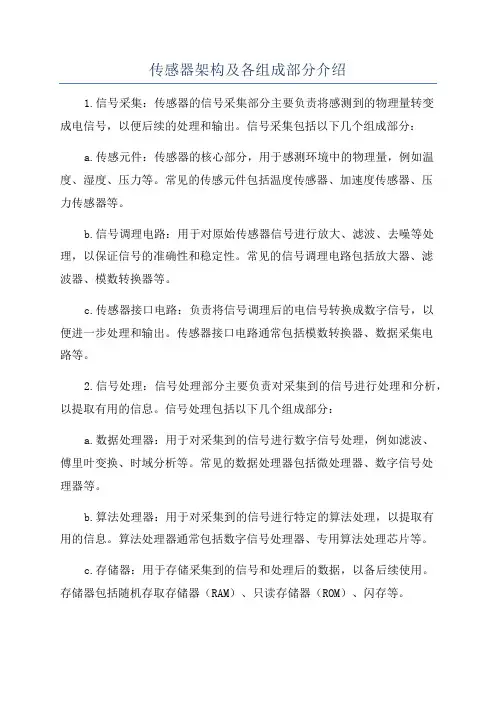

传感器架构及各组成部分介绍1.信号采集：传感器的信号采集部分主要负责将感测到的物理量转变成电信号，以便后续的处理和输出。
信号采集包括以下几个组成部分：a.传感元件：传感器的核心部分，用于感测环境中的物理量，例如温度、湿度、压力等。
常见的传感元件包括温度传感器、加速度传感器、压力传感器等。
b.信号调理电路：用于对原始传感器信号进行放大、滤波、去噪等处理，以保证信号的准确性和稳定性。
常见的信号调理电路包括放大器、滤波器、模数转换器等。
c.传感器接口电路：负责将信号调理后的电信号转换成数字信号，以便进一步处理和输出。
传感器接口电路通常包括模数转换器、数据采集电路等。
2.信号处理：信号处理部分主要负责对采集到的信号进行处理和分析，以提取有用的信息。
信号处理包括以下几个组成部分：a.数据处理器：用于对采集到的信号进行数字信号处理，例如滤波、傅里叶变换、时域分析等。
常见的数据处理器包括微处理器、数字信号处理器等。
b.算法处理器：用于对采集到的信号进行特定的算法处理，以提取有用的信息。
算法处理器通常包括数字信号处理器、专用算法处理芯片等。
c.存储器：用于存储采集到的信号和处理后的数据，以备后续使用。
存储器包括随机存取存储器（RAM）、只读存储器（ROM）、闪存等。
3.信号输出：信号输出部分主要负责将处理后的信号以适当的形式输出给用户，以便进行进一步的分析和应用。
信号输出包括以下几个组成部分：a.显示器/显示模块：用于将处理后的数据以可视化的形式呈现给用户，例如液晶显示屏、LED显示模块等。
b.数据接口：用于将处理后的数据输出给其他设备，例如串口、并口、无线通信接口等。
c.控制器：用于控制信号的输出方式和时间，例如微处理器、控制电路等。
传感器架构的设计和选择取决于具体的应用需求和技术要求。
在实际应用中，根据不同的物理量和环境条件，可以选择不同类型的传感器元件和信号处理方式，以满足不同的需求。
同时，传感器架构也可以根据不同的应用场景和要求进行定制设计，以实现更高的灵活性和性能。
第二章 PSD传感器与信号处理电路为了将电机轴的位置信号转换为相应的电信号，本文的传感器使用光电位置敏感器件PSD（Position Sensitive Detector）。
本章介绍PSD及其信号处理电路的工作原理及选型。
2.1 PSD传感器的工作原理及选型传感器是一种以一定的精确度将被测量（如位置、力、加速度等）转换成与之有确定对应关系的、易于精确处理和测量的某种物理量（如电量）的测量部件或装置。
传感器在检测系统中是一个非常重要的环节，其性能直接影响到整个系统的测量精度和灵敏度。
如果传感器的误差很大，后面的测量电路、放大器等的精度再高也将难以提高整个系统的精度。
所以在系统设计时慎重选择传感器是十分必要的。
光电位置敏感器件PSD（Position Sensitive Detector）是一种对其感光面上入射光斑重心位置敏感的光电器件。
即当入射光斑落在器件感光面的不同位置时，PSD将对应输出不同的电信号。
通过对此输出电信号的处理，即可确定入射光斑在PSD的位置。
入射光的强度和尺寸大小对PSD的位置输出信号均无关。
PSD的位置输出只与入射光的“重心”位置有关。
PSD可分为一维PSD和二维PSD。
一维PSD可以测定光点的一维位置坐标，二维PSD可测光点的平面位置坐标。
由于PSD是分割型元件，对光斑的形状无严格的要求，光敏面上无象限分隔线，所以对光斑位置可进行连续测量从而获得连续的坐标信号。
实用的一维PSD为PIN三层结构，其截面如图2.1.1所示。
表面P层为感光面，两边各有一信号输出电极。
底层的公共电极是用来加反偏电压的。
当入射光点照射到PSD光敏面上某一点时，假设产生的总的光生电流为I0。
由于在入射光点到信号电极间存在横向电势，若在两个信号电极上接上负载电阻，光电流将分别流向两个信号电极，从而从信号电极上分别得到光电流I1和I2。
显然，I1和I2之和等于光生电流I0，而I1和I2的分流关系取决于入射光点位置到两个信号电极间的等效电阻R1和R2。
第二章 PSD传感器与信号处理电路为了将电机轴的位置信号转换为相应的电信号，本文的传感器使用光电位置敏感器件PSD（Position Sensitive Detector）。
本章介绍PSD及其信号处理电路的工作原理及选型。
2.1 PSD传感器的工作原理及选型传感器是一种以一定的精确度将被测量（如位置、力、加速度等）转换成与之有确定对应关系的、易于精确处理和测量的某种物理量（如电量）的测量部件或装置。
传感器在检测系统中是一个非常重要的环节，其性能直接影响到整个系统的测量精度和灵敏度。
如果传感器的误差很大，后面的测量电路、放大器等的精度再高也将难以提高整个系统的精度。
所以在系统设计时慎重选择传感器是十分必要的。
光电位置敏感器件PSD（Position Sensitive Detector）是一种对其感光面上入射光斑重心位置敏感的光电器件。
即当入射光斑落在器件感光面的不同位置时，PSD将对应输出不同的电信号。
通过对此输出电信号的处理，即可确定入射光斑在PSD的位置。
入射光的强度和尺寸大小对PSD的位置输出信号均无关。
PSD的位置输出只与入射光的“重心”位置有关。
PSD可分为一维PSD和二维PSD。
一维PSD可以测定光点的一维位置坐标，二维PSD可测光点的平面位置坐标。
由于PSD是分割型元件，对光斑的形状无严格的要求，光敏面上无象限分隔线，所以对光斑位置可进行连续测量从而获得连续的坐标信号。
实用的一维PSD为PIN三层结构，其截面如图2.1.1所示。
表面P层为感光面，两边各有一信号输出电极。
底层的公共电极是用来加反偏电压的。
当入射光点照射到PSD光敏面上某一点时，假设产生的总的光生电流为I0。
由于在入射光点到信号电极间存在横向电势，若在两个信号电极上接上负载电阻，光电流将分别流向两个信号电极，从而从信号电极上分别得到光电流I1和I2。
显然，I1和I2之和等于光生电流I0，而I1和I2的分流关系取决于入射光点位置到两个信号电极间的等效电阻R1和R2。
