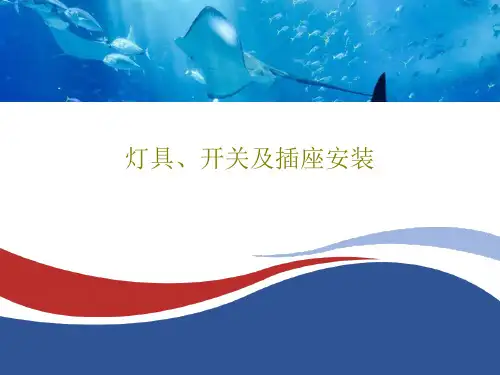

灯具、开关及插座安装方法
灯具、开关、插座的规格、型号必须符合设计的要求和国家标准的规定并有产品合格证。

灯内配线严禁外露，线芯截面不得小于
0.4mm2，配件齐全，无变形和机械损伤。

1、一般灯具采用PVC塑料圆台安装，PVC塑料圆台要有足够的机械强度，受力后无弯翘变形现象，安装时紧贴建筑物表面，用机螺丝固定牢固。

2、吊顶内嵌入式荧光灯安装：不得使用吊顶龙骨承受灯具荷载，应专设吊杆或承重框架固定，灯头引线用金属软管保护，长度不超过1米，两端用软管专用接头分别与接线盒、灯箱连接牢固，并做好跨接地线,做法如下图：
3、安装高度低于2.4米的灯具其金属外壳必须连接保护地线。

4、开关、插座安装：建筑物内的开关开、关方向一致(上合下分），开关必须断相线，多极开关接线不得串接，应做鸡爪形连接；插座采用安全型，接线相序应正确，即“左零右火上接地”，开关插座连接的导线在圆孔接线端子内折回头压接，不得在端子处以套接压线方式连
接其它支路。

面板固定时要使面板端正，并与墙面平齐。

同型号并列安装的开关、插座高差不应大于0.5mm，同一室内相同高度安装的开关、插座高差不应大于5mm。

灯具、开关、插座安装本工程优先考虑选用高效节能型灯具（要求具有“3C”认证标志的产品），以遵循“绿色照明”工程原则，所有荧光灯采用节能型整流器。

消防控制室、消防水泵、消防电梯、防排烟机房、配电室和自备发电机房等场所的照明100%为应急照明，展览厅、观众厅、光控室、声控室等场所的照明不少于50%为应急照明，其他公共场所应急照明一般按正常照明的15%设置。

应急照明配电系统由市电及柴油发电机分两路供电，在末端设ATS自动切换装置。

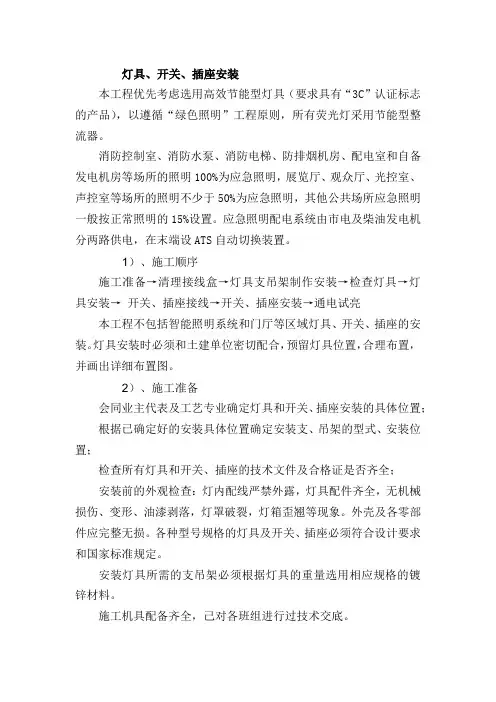

1）、施工顺序施工准备→清理接线盒→灯具支吊架制作安装→检查灯具→灯具安装→开关、插座接线→开关、插座安装→通电试亮本工程不包括智能照明系统和门厅等区域灯具、开关、插座的安装。

灯具安装时必须和土建单位密切配合，预留灯具位置，合理布置，并画出详细布置图。

2）、施工准备会同业主代表及工艺专业确定灯具和开关、插座安装的具体位置；根据已确定好的安装具体位置确定安装支、吊架的型式、安装位置；检查所有灯具和开关、插座的技术文件及合格证是否齐全；安装前的外观检查：灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。

外壳及各零部件应完整无损。

各种型号规格的灯具及开关、插座必须符合设计要求和国家标准规定。

安装灯具所需的支吊架必须根据灯具的重量选用相应规格的镀锌材料。

施工机具配备齐全，己对各班组进行过技术交底。

3）、施工方法a、测量定位依设计文件技术要求和施工规范、验收标准要求，对各种灯具、开关、插座位置进行测量定位，并核对所有的灯型、开关、插座的型号及容量。

测量定位过程中请监理工程师来现场检查确认是否符合标准要求。

b、灯具安装本工程各种规格型号的灯具，根据灯具的形式及安装部位的不同，按设计图和批准的方式予以牢固的支撑，灯具的安装方式共分为以下几种: 嵌入式安装、吸顶安装等。

灯具检查：灯具的型号规格符合设计要求，各种标志灯的指示方向正确无误，应急灯必须灵敏可靠。

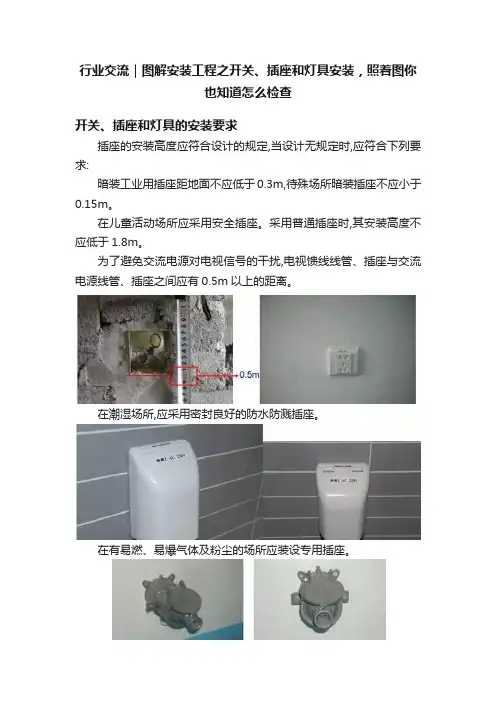

行业交流｜图解安装工程之开关、插座和灯具安装，照着图你也知道怎么检查开关、插座和灯具的安装要求插座的安装高度应符合设计的规定,当设计无规定时,应符合下列要求:暗装工业用插座距地面不应低于0.3m,待殊场所暗装插座不应小于0.15m。

在儿童活动场所应采用安全插座。

采用普通插座时,其安装高度不应低于1.8m。

为了避免交流电源对电视信号的干扰,电视馈线线管、插座与交流电源线管、插座之间应有0.5m以上的距离。

在潮湿场所,应采用密封良好的防水防溅插座。

在有易燃、易爆气体及粉尘的场所应装设专用插座。

安装在同一建筑物、构筑物内的开关,宜采用同一系列的产品；开关的位置应与灯位相对应；同一单位工程其跷板开关的开、关方向应一致,且操作灵活,接触可靠。

开关安装的位置应便于操作,开关边缘距门框的距离为0.15～0.2m；若设计无特殊要求,扳把开关下底距地面高度为1.3m；拉线开关距地面高度为2～3m,且拉线出口应垂直向下。

为了安全和使用方便,任何场所的窗、镜箱、吊柜上方及管道背后、单扇门后均不应装有控制灯具的开关。

多尘潮湿场所和户外应选用防水瓷质拉线开关或加装保护盒罗格朗线槽用插座，插座配备专用模块支架，卡固在罗格朗线槽内。

插座变换位置时只需滑动模块位置，安装便捷，使用方便。

罗格朗线槽：配有分室隔板，分室盖板，可方便强弱电布线，且能够适应不同的建筑结构和工作区域外形，易于维护。

且在线槽上可直接卡接标准功能件，安装方便罗格朗线槽用插座，插座配备专用模块支架，卡固在罗格朗线槽内。

插座变换位置时只需滑动模块位置，安装便捷，使用方便。

在易燃、易爆和特别潮湿的场所,开关应分别采用防爆型、密闭型或安装在其他场所控制。

灯具重量大于3kg,时，固定在螺栓或预埋吊钩上;软线吊灯，灯具重要在0.5kg及以下时，采用软电线自身吊装；大与0.5kg的灯具采用吊链，且软电线编叉在吊链内，使电线不受力；安装条件：超长无间断照明带重叠式安装灯具避免出现照明灯具由于光源不均匀出现的黑暗带镜前灯安装，把镜前灯均隐藏在镜子后，采用上下多光源照明发范围使用采光带照明，使感观更美对活动吊顶板的排布应把电气设备与吊顶板合理安排在安装灯具时，如灯具光源安装底标高在梁上则灯的安装底标高应以灯光源与灯具外罩的切线与梁在同一直线位置为佳上下上当可小幅度调整高度固定时调整灯具左右位置，灯具位置固定时可调整灯具底标高在灯具安装时，如灯具安装光源底标高在梁下则应考虑灯具位置是否过于靠近梁，如距离梁过近则应安装在梁上为适卫生间的灯具主要现则筒灯和面板等，在每个蹲位的正上方设置一个筒灯，面板灯则适当选择在其他位置均匀分布，安装前应画出吊顶板分布图，以准确的把灯具安装在吊顶中，避免出现接缝处安装和灯位偏移等现象电气设备安装在吊顶内后，如吊顶不能打开则应在各个房间增设维修孔，以方便维修电气设备安装在吊顶内后，如吊顶不能打开则应在各个房间增设维修孔，以方便维修防爆灯具安装：灯具配套齐全，不用非防爆零件替代灯具配件(金属护网、灯罩、接线盒等)；灯具的安装位置离开释放源，且不在各种管道的泄压口及排放口上下方安装灯具；灯具及开关安装牢固可靠，灯具吊管及开关与接线盒螺纹啮合扣数不少于5扣，螺纹加工光滑、完整、无锈蚀，并在螺纹上涂以电力复合酯或导电性防锈酯；在潮湿场所,应采用密封良好的防水灯具，接线盒宜采用防水接线盒（水司令）。
