常用照明灯具、开关及插座的安装

开关、插座1.施工流程清理T接线T安装T通电试运行2.操作工艺2.1.清理(1)用錾子轻轻地将盒内残存的灰块剔掉, 同时将其他杂物一并清出盒外, 再用湿布将盒内灰尘擦净。

如导线上有污物也应一起清理于净。

(2) 2.2.接线开关接线规定：电器、灯其的相线应经开关控制。

开关接线时, 应将盒内导线理顺, 依次接线后, 将盒内导线盘成圆圈, 放置于开关盒内。

单相两孔插座有横装和竖装两种。

横装时,面对插座的右极接相线,左极接零线；竖装时,面对插座的上极接相线,下极接零线。

单相三孔及三相四孔的接地或接零线均应在上方。

接线: 先将盒内甩出的导线留出维修长度(15〜20cm)削去绝缘层, 注意不要碰伤线芯, 如开关、插座内为接线柱,将导线按顺时针方向盘绕在开关、插座对应的接线柱上,然后旋紧压头。

如开关、插座内为插接端子,将线芯折回头插人圆孔接线端子内(孔径允许压双线时), 再用顶丝将其压紧, 注意线芯不得外露。

(1)接线时应特别注意：为了保证安全和使用功能, 在配电回路中的各种导线连接, 均不得在开关、插座的端子处以套接压线方式连接其他支路。

(2) 2.3.开关、插座安装(3)开关安装①安装在同一建筑物、构筑物内的开关, 宜采用同一系列的产品; 开关的位置应与灯位相对应；同一单位工程其跷板开关的开、关方向应一致, 且操作灵活, 接触可靠。

②开关安装的位置应便于操作, 开关边缘距门框的距离为0.15-0.2m；若设计无特殊要求, 扳把开关下底距地面高度为1.3m;拉线开关距地面高度为2〜3m,且拉线出应垂直向下。

③相线应经开关控制；④为了安全和使用方便, 任何场所的窗、镜箱、吊柜上方及管道背后、单扇门后均不应装有控制灯具的开关。

(4)多尘潮湿场所和户外应选用防水瓷质拉线开关或加装保护箱; 在易燃、易爆和特别潮湿的场所, 开关应分别采用防爆型、密闭型或安装在其他场所控制。

(5)插座安装①插座的安装高度应符合设计的规定, 当设计无规定时, 应符合下列要求:暗装和工业用插座距地面不应低于0.3m, 待殊场所暗装插座不应小于0.15m。

照明灯具及开关插座安装方案（一）. 洁净室灯具安装技术方案洁净室吸顶式LED灯具安装实例✓作业条件洁净室顶板、壁板安装、调平工作均已结束。

灯具、风口吊顶综合排版已完成✓操作工艺1.灯具检查（1）根据灯具的安装场所检查灯具是否符合要求（2）灯具配线检查A.内配线应符合设计要求及有关规定；B.灯导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈，涮锡；C.灯的导线不应过于靠近热光源，并应采取隔热措施。

D.灯具按接线要求接线。

2.灯具安装根据吊顶综合排版图确定LED洁净灯的位置，进行放线定位后，用自攻螺丝将灯具固定好后安装在吊顶上。

洁净室吸顶式LED 灯具（二）. 普通照明系统安装技术方案● 操作流程及步骤● 灯具定位根据施工图纸及现场实际状况，结合现场设备及各专业安装的管道、风管的位置确定好每排灯具的走向距离；计算出每排灯具相邻灯具的安装尺寸，完成灯具定位。

本工程灯具方向最好换个方向安装，以免跨梁弯头太多。

回路沿桥架敷设，不存在管路交叉现象。

● 灯具底盒打孔安装根据灯具安装位置将灯具安装尺寸返到混凝土梁底部，标出固定点的位置，用冲击钻打M6mm 的孔，注意尼龙胀塞的深度。

再用M4mm 的自攻螺丝将灯具固定牢固。

● 灯位盒定位安装根据灯位安装位置确定好灯具进线口的位置，将接线盒安装在距离进线孔较近的部位，并充分考虑好灯具配管的走向以防产生交叉，增加施工难度。

●电气配管电气配管的工序应严格遵守电气安装规范的要求进行。

电线管材质应选用JDG型镀锌钢管，施工主要控制的要点是各节点必须连接可靠，所有电气连接部分必须有良好的通导性能。

电线管下料应根据灯具安装位置进行下料，安装线管前应做好管口的倒边，保持管口光滑。

●灯具检查安装打开照明灯具的包装箱，首先确认灯具的外观是否良好，有无缺件的问题。

将灯具进行通电试亮检查后按照厂家说明书的指导方法分步骤拆开灯具，将灯具电源引出，灯头线的接线长度应根据灯具到接线盒的距离预留，并在出接线盒后预留150mm左右作为接线余量；然后将灯具对准灯具挂件，将灯具压扣牢固。

照明灯具、开关插座安装工程施工方案一、编制依据1、建筑电气专业提供施工图2、图纸会审及设计交底记录3、建筑电气设计规范4、建筑工程施工质量验收规范《GB-5002-303》二、工程概况本工程为大同市艺术学校宿舍楼，建筑面积19646.58 m2，建筑高度m，分为地下一层和地上六层，结构类型为钢筋混凝土框架结构。

本工程采用节能光源高效灯具，在各疏散走道及安全出口设有消防疏散指示标志；在各楼梯间、安全出口及疏散走道、配电室、电气竖井灯处设有应急照明。

疏散指示标志、安全出口及重点部位灯具内设蓄电池连续供电时间大于30min 。

开关主要为；单、双、三联单控开关；插座为：单向二、三孔安全型插座盒三相安全型插座。

三、工程管理目标1、质量目标认真熟悉图纸，施工过程中对重点、难点部位要有详细合理的施工方案及措施。

施工过程中由于施工环境、作业条件可能对施工造成的阻碍或不利因素，应当仔细分析、加以克服，确保工程顺利进行，保证工程进度的同时更要保证质量，使工程质量创优。

2、工期及进度目标主体配合阶段，密切配合土建施工，紧跟土建施工进度，施工中依据设计图准确无误的确定预埋盒的位置。

根据施工进度要求，及时绘制施工图，并提出加工计划，在确保工程质量的同时，有效合理的安排施工作业，使人员的分配、搭配最合理、最高效，尽可能赢得工期。

四、施工准备1、技术准备⑴已做好图纸会审及设计交底。

⑵根据施工图纸及设计交底编制施工方案，进行技术环境安全交底。

⑶组织施工劳务队进行图纸技术交底。

2、材料准备⑴各种灯具、准也灯具和开关插座应有检验报告、出厂合格证及安全认证标志。

⑵照明灯具使用的导线，其电压等级不得低于交流500V，其最小线芯界面应符合设计和规范要求。

⑶灯具所使用光源的功率应符合设计和规范要求。

⑷使用其他辅材，如：膨胀螺栓、塑料胀管、安全性压线帽、焊锡、绝缘胶布等均应符合相关质量要求。

⑸疏散照明配线采用NH型电线、电缆，其绝缘强度不低于750V。

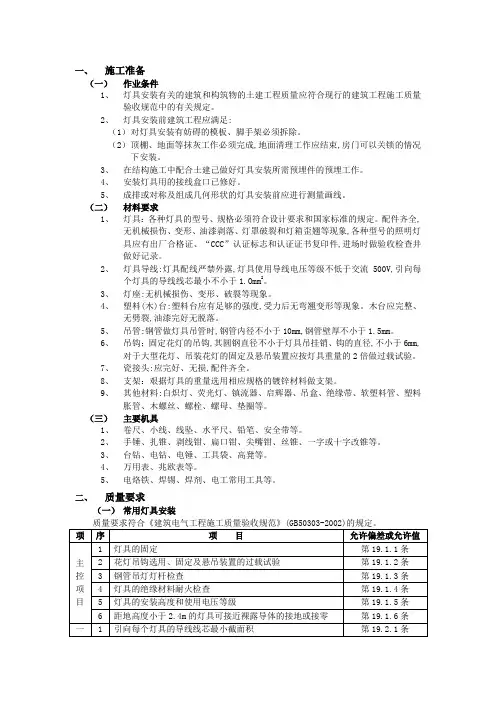

一、施工准备（一）作业条件1、灯具安装有关的建筑和构筑物的土建工程质量应符合现行的建筑工程施工质量验收规范中的有关规定。

2、灯具安装前建筑工程应满足:（1）对灯具安装有妨碍的模板、脚手架必须拆除。

（2）顶棚、地面等抹灰工作必须完成,地面清理工作应结束,房门可以关锁的情况下安装。

3、在结构施工中配合土建己做好灯具安装所需预埋件的预埋工作。

4、安装灯具用的接线盒口已修好。

5、成排或对称及组成几何形状的灯具安装前应进行测量画线。

（二）材料要求1、灯具：各种灯具的型号、规格必须符合设计要求和国家标准的规定。

配件齐全,无机械损伤、变形、油漆剥落、灯罩破裂和灯箱歪翘等现象,各种型号的照明灯具应有出厂合格证、“CCC”认证标志和认证证书复印件,进场时做验收检查井做好记录。

2、灯具导线:灯具配线严禁外露,灯具使用导线电压等级不低于交流500V,引向每个灯具的导线线芯最小不小于1.Omm2。

3、灯座:无机械损伤、变形、破裂等现象。

4、塑料(木)台:塑料台应有足够的强度,受力后无弯翘变形等现象。

木台应完整、无劈裂,油漆完好无脱落。

5、吊管:钢管做灯具吊管时,钢管内径不小于10mm,钢管壁厚不小于1.5mm。

6、吊钩；固定花灯的吊钩,其圆钢直径不小于灯具吊挂销、钩的直径,不小于6mm,对于大型花灯、吊装花灯的固定及悬吊装置应按灯具重量的2倍做过载试验。

7、瓷接头:应完好、无损,配件齐全。

8、支架：艰据灯具的重量选用相应规格的镀锌材料做支架。

9、其他材料:白炽灯、荧光灯、镇流器、启辉器、吊盒、绝缘带、软塑料管、塑料胀管、木螺丝、螺栓、螺母、垫圈等。

（三）主要机具1、卷尺、小线、线坠、水平尺、铅笔、安全带等。

2、手锤、扎锥、剥线钳、扁口钳、尖嘴钳、丝锥、一字或十字改锥等。

3、台钻、电钻、电锤、工具袋、高凳等。

4、万用表、兆欧表等。

5、电烙铁、焊锡、焊剂、电工常用工具等。

二、质量要求（一）常用灯具安装三、工艺流程熟悉图纸→检查灯具→安装灯具→通电试运行四、操作工艺（一）熟悉图纸灯具安装前应熟悉电气安装图纸,根据设计安装图纸作材料计划,灯具的型号、规格、数量要符合设计要求。

照明灯具、开关插座施工方案
一、前言
照明灯具、开关插座是室内装修中不可或缺的部分，正确的施工方案既可以提
高装修效果，又可以确保家居安全。

本文将就照明灯具、开关插座的施工方案进行详细介绍，希望能对大家有所帮助。

二、照明灯具施工方案
1. 照明灯具选购
在施工之前，首先要选购合适的照明灯具。

根据不同房间的需求和装修风格，
选择合适的吊灯、台灯、壁灯等。

2. 布置灯具位置
在确定好照明灯具的种类后，需要根据实际情况布置灯具的位置。

一般来说，
客厅、卧室等房间的中央位置适合安装吊灯，而走廊、厨房等地方则适合安装壁灯。

3. 安装与连接
安装照明灯具时，需要注意遵循安全规范，确保电路连接正确可靠。

在安装前
最好请专业电工进行检查，确保安全。

三、开关插座施工方案
1. 插座选购
选择合适的插座至关重要。

一般来说，普通家用插座和USB插座是比较常见的选择，根据实际需求进行选择。

2. 插座位置规划
对于插座的位置需要合理规划，例如客厅电视墙背景墙位置可以考虑安装暗装
插座，避免影响美观。

3. 安装与连接
插座的安装也需要注意安全问题，确保插座与电路连接牢固、无漏电等问题。

由于插座使用频繁，安装时质量尤为关键。

四、总结
照明灯具、开关插座的施工是室内装修中的重要环节，合理的施工方案不仅可以提升居室舒适度，还可以保障家庭安全。

希望本文介绍的照明灯具、开关插座施工方案对大家有所帮助，祝大家施工顺利，居家愉快。

灯具、开关、插座安装技术交底一、前言灯具、开关、插座是现代家居中常用的设施。

其安装质量对家庭生活质量和安全具有至关重要的影响。

因此，对于灯具、开关、插座的安装必须严格按照技术规范进行操作。

本文将介绍灯具、开关、插座的安装技术要点，以供参考。

二、灯具安装1.安装前准备•关闭电源开关（如不确定，请关闭总电闸断电）。

•准备必要的工具，如电笔、测量工具、螺丝刀等。

•选择合适的灯具，并检查是否齐全。

•检查灯具线路是否与房屋线路匹配，电线是否符合国家标准。

•确定好灯具安装位置。

2.连接电源线将灯具的电源线与房屋电路线连接。

一般情况下，灯具有两个电线，一个为火线，一个为零线。

如果灯具具有接地线，则也需要与房屋接地线连接。

注意：一定要确保火线、零线、接地线连接正确，以免安装后出现安全隐患。

3.安装灯泡灯泡的安装需要根据具体的灯具型号进行，一般来说，将灯泡插入灯具插座即可。

注意事项如下：•灯泡型号必须与灯具匹配。

•安装灯泡时，先关闭电源开关或拔出电源插头，避免触电。

•手握灯泡时，不能触摸到灯丝，以免留下手印影响灯泡寿命。

4.安装灯具安装灯具需要将灯具安装支架上，并固定好螺丝和螺母。

在灯具固定之前，要检查灯具是否处于整齐状态。

5.开启电源在安装完成后，开启电源，并通过电笔检查是否有电。

确定无电后，再次检查灯具是否工作正常。

三、开关安装1.安装前准备•断开电源，确认已经切断电源。

•检查开关的型号和数量是否与实际需要一致。

•确认好开关的安装位置。

2.拆卸旧开关使用螺丝刀拆卸旧开关。

需要注意的是，在拆卸开关时，一定要格外小心，避免拆卸时导致电线脱落，留下安全隐患。

3.连接电线连接新开关时，需要将电线连接到新开关上，一般来说，开关上会有明确的线路安装标识。

需要注意的是，一定要确保连接正确，以免留下安全隐患。

4.安装开关将新开关安装到开关支架或开关盒中。

在安装的过程中，要确保开关与支架或盒子紧密连接，并且位置正确。

5.开启电源在安装完成后，开启电源，并通过电笔检查是否有电。

灯具、开关及插座安装方法
灯具、开关、插座的规格、型号必须符合设计的要求和国家标准的规定并有产品合格证。

灯内配线严禁外露，线芯截面不得小于
0.4mm2，配件齐全，无变形和机械损伤。

1、一般灯具采用PVC塑料圆台安装，PVC塑料圆台要有足够的机械强度，受力后无弯翘变形现象，安装时紧贴建筑物表面，用机螺丝固定牢固。

2、吊顶内嵌入式荧光灯安装：不得使用吊顶龙骨承受灯具荷载，应专设吊杆或承重框架固定，灯头引线用金属软管保护，长度不超过1米，两端用软管专用接头分别与接线盒、灯箱连接牢固，并做好跨接地线,做法如下图：
3、安装高度低于2.4米的灯具其金属外壳必须连接保护地线。

4、开关、插座安装：建筑物内的开关开、关方向一致(上合下分），开关必须断相线，多极开关接线不得串接，应做鸡爪形连接；插座采用安全型，接线相序应正确，即“左零右火上接地”，开关插座连接的导线在圆孔接线端子内折回头压接，不得在端子处以套接压线方式连
接其它支路。

面板固定时要使面板端正，并与墙面平齐。

同型号并列安装的开关、插座高差不应大于0.5mm，同一室内相同高度安装的开关、插座高差不应大于5mm。

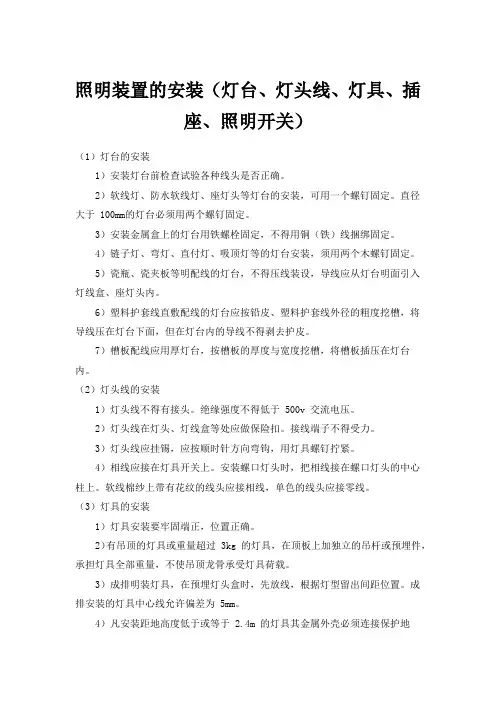

照明装置的安装（灯台、灯头线、灯具、插座、照明开关）（1）灯台的安装1）安装灯台前检查试验各种线头是否正确。

2）软线灯、防水软线灯、座灯头等灯台的安装，可用一个螺钉固定。

直径大于 100mm的灯台必须用两个螺钉固定。

3）安装金属盒上的灯台用铁螺栓固定，不得用铜（铁）线捆绑固定。

4）链子灯、弯灯、直付灯、吸顶灯等的灯台安装，须用两个木螺钉固定。

5）瓷瓶、瓷夹板等明配线的灯台，不得压线装设，导线应从灯台明面引入灯线盒、座灯头内。

6）塑料护套线直敷配线的灯台应按铅皮、塑料护套线外径的粗度挖槽，将导线压在灯台下面，但在灯台内的导线不得剥去护皮。

7）槽板配线应用厚灯台，按槽板的厚度与宽度挖槽，将槽板插压在灯台内。

（2）灯头线的安装1）灯头线不得有接头。

绝缘强度不得低于 500v 交流电压。

2）灯头线在灯头、灯线盒等处应做保险扣。

接线端子不得受力。

3）灯头线应挂锡，应按顺时针方向弯钩，用灯具螺钉拧紧。

4）相线应接在灯具开关上。

安装螺口灯头时，把相线接在螺口灯头的中心柱上。

软线棉纱上带有花纹的线头应接相线，单色的线头应接零线。

（3）灯具的安装1）灯具安装要牢固端正，位置正确。

2）有吊顶的灯具或重量超过 3kg 的灯具，在顶板上加独立的吊杆或预埋件，承担灯具全部重量，不使吊顶龙骨承受灯具荷载。

3）成排明装灯具，在预埋灯头盒时，先放线，根据灯型留出间距位置。

成排安装的灯具中心线允许偏差为 5mm。

4）凡安装距地高度低于或等于 2.4m 的灯具其金属外壳必须连接保护地线。

5）灯具吸顶安装木台应在土建刷完一遍浆后进行安装，木台应固定牢固，与建筑物表面没有缝隙，不露黑边，木台直径在 75～150mm 时，应用两条螺钉固定，木台直径在 150mm 以上时，应用三条螺钉呈三角形固定，灯具应安装在木台中心。

在保证灯具底座不漏光及维修时不损坏吊顶的情况下，底座在φ250 以上灯具吸顶安装可不加装木台，导线进灯箱处应加套管塑料管保护。

配电箱、开关、插座、灯具的安装及要求一、配电箱、柜的安装配电箱的安装一般无特殊要求时安装底标高H=1.5m，照明配电板底边距地高度不应小于1.8m。

不同规格的配电箱安装标高应适当调整，具体情况视现场情况而定，表现形式应以美观实用为主。

下进线设备配电箱安装。

用电分端应预留足够的线缆，一般留箱体周长的1/2。

管槽进箱体时应安装套件保护线缆。

配电箱内可以设置简易照明和排气装置以方便使用。

配电箱、柜内设置扣槽和保护板。

配电箱、柜的布线:扣板式PVC线槽，旁侧带接线孔，接入导线应置入其内;总控开关处如有需要可增加隔项板。

柜、箱内设资料袋，内置系统图纸及相关资料说明等。

安装箱盖:把箱盖安装在箱体上。

用仪表校对箱内电具有无差错,调整无误后试送电,最后把此配电箱的系统图贴在箱盖内侧,并标明各个闸具用途及回路名称,以方便以后操作。

电缆格兰头:特殊夹紧爪与夹紧圈设计,夹紧电缆范围大,抗拉力强,可防水,防尘,防盐,耐酸性,酒精,油,油脂及一般溶剂。

安装方法:使用液压开孔器将箱体进出电缆处开出与格兰头相符圆孔，箱体钢板厚度≥2mm，若＜2mm可加设格兰板防止箱体受力变形。

安装时不须将固定头解体，电缆可直接穿入上紧即可。

配电箱(盘)全部电器安装完毕后,用500V兆欧表对线路进行绝缘摇测。

摇测项目包括相线与相线之间,相线与零线之词,相线与地线之间,零线与地线之间。

两人进行摇测,同时做好记录。

二、穿线作业流程选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测放线及断线:对整盘导线放线时,将导线置于放线架或放线车上,放线避免出现死扣和背花。

剪断导线时,盒内导线的预留长度为15cm,箱内导线的预留长度为箱体周长的l/2,出户导线的预留长度为1.5m。

箱内导线的预留长度为箱体周长的l/2。

同一管路内的穿线的横截面积不能超过导管截面积的40%，一般情况下不超过6根导线。

遇特殊穿线位置时应提前下好引导钢丝，以避免施工后给穿线带来麻烦。

开关、插座面板、灯具安装方法（一）施工准备1. 材料要求1) 各型开关：规格型号必须符合设计要求，并有产品合格证。

2) 各型插座、规格型号必须符合设计要求，并有产品合格证。

3) 其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺钉、镀锌机螺钉、木砖等。

2. 主要机具1) 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

2) 手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

3. 作业条件1) 各种管路、盒子已经敷设完毕。

盒子收口平整。

2) 线路的导线已穿完，并已做完绝缘摇测。

3) 墙面的浆活、油漆及壁纸等内装修工作均已完成。

（二）操作工艺1. 工艺流程清理→结线→安装2. 清理用錾子轻轻地将盒子内残存的灰块剔掉，同时将其他杂物一并清出盒外，再用湿布将盒内灰尘擦净。

3. 结线1) 一般结线规定：(A) 开关结线同一场所的开关切断位置一致，且操作灵活，接点接触可靠。

灯具的相线应经开关控制。

多联开关不允许拱头连接，应采用LC 型压接帽压接总头后，再进行分支连接。

(B) 插座箱多个插座导线连接时，不允许拱头连接，应采用LC 型压接帽压接总头后，再进行分支线连接。

4. 安装开关、插座准备先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。

将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。

如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。

注意线芯不得外露。

（1）关、插座安装：1）一般安装规定开关安装规定：①开关面板距地面的高度为1.4m，距门口为150～200mm；开关不得置于单扇门后。

②暗装开关的面板应端正、严密并与墙面平；③开关位置应与灯位相对应，同一室内开关方向应一致；④成排安装的开关高度应一致，高低差不大于2mm。

2）座安装规定：①暗装和工业用插座距地面不应低于30cm；②同一室内安装的插座高低差不应大于5mm；成排安装的插座高低差不应大于2mm；③暗装的插座应有专用盒，盖板应端正严密并与墙面平；④落地插座应有保护盖板。

照明灯具安装1、开关安装同一场所开关的切断位臵一致，且操作灵活，接点接触可靠。

开关安装高度距地符合设计要求，成排安装的开关高度一致，高低差不大于2mm。

开关盒的四周没有空隙，盖板端正并紧贴墙面。

2、插座安装采用二极加三极插座，安装高度350mm（加PE线），同一室内安装的插座，高低差不大于5mm，成排安装的插座不大于2mm。

暗装的插座采用专用盒，专用盒的四周没有空隙，盖板端正并紧贴墙面。

3、灯具安装灯内配线符合设计要求及有关规定，安装时固定牢固，导线在分支连接处不得承受额外应力和磨损，灯具连接丝口处涂防锈导电脂。

进线口用橡皮垫圈压紧密封，灯具外壳必须与PE线可靠连接。

灯具其它部分的安装要配合建筑物的粉刷进度，玻璃罩、扩散器、灯管必须在建筑物全部完成后安装。

灯具安装接线完毕后，摇测各条支路的绝缘电阻，合格后进行试亮24小时。

通电后仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具的控制顺序是否相对应。

5.2.7系统调试及通电试运行变配电系统的调试为本工程电气安装的施工技术关键，调试时配合业主指定的分包单位及有关供电部门共同进行，调试前检查所有的电气设备安装是否符合要求，接线是否准确无误，绝缘检查是否达到要求，确保一切合格后再进行电气调试。

调试时质量安全措施：调试人员调试前，要熟悉图纸，掌握所用调试设备的性能、技术要求、标准；试验接线时，采用一人接线、另一人检查制度防止试验接线错误；带电测量时，必须不少于两人参加测量，已送电的设备挂上明显的“已送电”标记。

基础排水和防沉降措施1、基础排水：因该项目工程开挖深度不是很深，而且适逢夏季，根据以前的施工经验确定水位偏高，所以这次开槽挖土方采用：坑内抽水，在水量不大的基坑通常在坑底保持一定的排水坡度挖沟引水，井底低于水沟底1m左右，井壁采取措施加固并随基础的挖深而加深，用水泵将水抽出坑内。

2、防止沉降措施：基槽开挖之前应对周围建筑物进行标高标识，基槽开挖进行之中时用水准仪观测其建筑物有没有沉降变化，如有变化及时通知相关方进行协调解决，并商定切实可行的措施。

2023年照明灯具、开关插座施工方案照明灯具、开关插座的施工方案是一个重要的计划，涉及到电气设备的安装和布置。

以下是一份我根据经验编写的2023年照明灯具、开关插座的施工方案，希望能对您有所帮助。

施工方案概述：本方案旨在确保照明灯具和开关插座的合理布置和安装，以提供良好的照明和便捷的用电环境。

工程包括灯具选择、布线设计、开关插座安装等。

1. 照明灯具选择：根据施工区域的使用需求和装饰风格选择合适的照明灯具。

考虑到能效和照明效果，建议选择LED灯具。

2. 布线设计：根据建筑结构和使用需求设计合理的照明灯具布线。

应遵循国家电气规范，合理设置电源线和灯具分支线。

3. 开关插座安装：根据使用需求和布线设计，合理安装开关、插座。

开关与灯具位置相对应，插座的设置应考虑到用电设备的位置和数量。

4. 施工步骤：a. 照明灯具安装：- 根据布线设计，确定灯具的位置。

- 安装灯具架，固定灯具座和灯罩。

- 连接灯具电源线，保持电线整齐并与墙壁隐藏。

b. 开关插座安装：- 根据布线设计，在合适的位置预先安装开关盒和插座盒。

- 连接开关、插座线路，进行绝缘处理。

- 安装开关、插座面板，保持与墙面平齐。

5. 安全措施：施工过程中需注意以下安全事项：- 置备合格的工具和设备，并保持随时可使用状态。

- 确保工作区域无漏电、短路等安全隐患。

- 佩戴绝缘手套等个人防护用品。

- 使用合规的电线和电器设备。

- 遵循相关安全规范和操作规程。

6. 检验和验收：施工完成后，应进行照明灯具、开关插座的检验和验收。

- 验证每个灯具的亮度和开关、插座的功能正常。

- 检查布线是否整齐、连接是否牢固。

- 测试开关、插座是否有漏电、短路等问题。

- 检验是否符合国家电气规范。

7. 缺陷修复：如发现安装不完善的问题或设备故障，应及时进行修复或更换，并重新进行检验和验收。

总结：以上是一份2023年照明灯具、开关插座的施工方案，包括照明灯具选择、布线设计、开关插座安装、安全措施、检验和验收等。

照明灯具及开关插座安装施工技术要点及要求一、材料要求（飞利浦、松下、雷士）栅格灯、吸顶灯、装饰灯，TCL（飞利浦、松下）开关、插座二、施工工艺灯具安装：检查灯具→组装灯具→固定件安装→安装灯具及接线→通电运行调试开关插座安装：清理线盒→开关（插座）接线→安装开关（插座）→通电运行调试三、验收标准《建筑电气工程施工质量验收规范》（GB50303-2002）四、施工要点1、灯具安装1.1灯具配线检查1.1.1灯内配线检查：灯内配线应符合设计要求及有关规定；穿入灯箱的导线在分支处不得承受额外应力和磨损，多股软线的端头需盘圈，涮锡；灯箱内的导线不应过于靠近热光源，并采取隔热措施。

使用螺口灯时，相线必须压在灯芯柱上；日光灯接线，应将相线接入开关，开关的控制线应与镇流器相连接。

当安装电容器时，电容器应并联在镇流器前侧的电路中，不应串联在电路内。

灯具金属底座应有专用的接地螺栓，部分灯具对外连接应有接线端子板。

1.1.2特征灯具检查：各种标志灯的指示方向正确无误；应急灯必须灵敏可靠；事故照明灯应有特殊标志。

1.2根据灯具说明书及示意图把各个灯具组装好。

1.3灯具重量大于3kg时，固定在螺栓或预埋吊钩上，同时对预埋吊钩按灯具重量的2倍做过载实验。

对于重量较轻的灯具可以直接用不少于2个螺钉固定。

1.4灯具安装1.4.1壁灯安装：壁灯安装时，灯具底座应用膨胀螺栓直接固定在墙上，成排安装的壁灯安装高度应一致，高低差不应大于5mm。

1.4.2吸顶灯安装：在灯位盒上安装吸顶灯，其灯具应完全遮盖住灯位盒，吸顶日光灯安装应在灯箱的底板上用电钻打好安装孔，并在灯箱上对着灯位盒的位置打好进线孔。

安装时，在进线孔处套上软塑料管保护，将电源线引入灯箱内。

使用膨胀螺栓固定灯箱，使其紧贴在建筑物表面上。

1.4.3吊链灯安装：吊链灯具的灯线不应受拉力，灯线宜与吊链编叉在一起。

1.4.4嵌入式灯具安装：嵌入顶棚内的灯具，灯罩的边框应压住罩面板或遮盖面板的板缝并应与顶棚面板贴紧，吊顶内的灯线应穿蛇皮管后，再与灯具连接。
