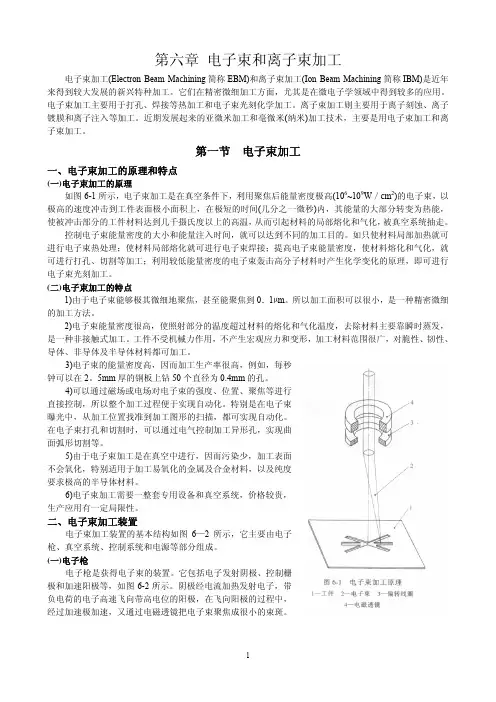

第六章电子束和离子束加工电子束加工(Electron Beam Machining简称EBM)和离子束加工(Ion Beam Machining简称IBM)是近年来得到较大发展的新兴特种加工。
它们在精密微细加工方面，尤其是在微电子学领域中得到较多的应用。
电子束加工主要用于打孔、焊接等热加工和电子束光刻化学加工。
离子束加工则主要用于离子刻蚀、离子镀膜和离子注入等加工。
近期发展起来的亚微米加工和毫微米(纳米)加工技术，主要是用电子束加工和离子束加工。
第一节电子束加工一、电子束加工的原理和特点(一)电子束加工的原理如图6-1所示，电子束加工是在真空条件下，利用聚焦后能量密度极高(106~109W／cm2)的电子束，以极高的速度冲击到工件表面极小面积上，在极短的时间(几分之一微秒)内，其能量的大部分转变为热能，使被冲击部分的工件材料达到几千摄氏度以上的高温，从而引起材料的局部熔化和气化，被真空系统抽走。
控制电子束能量密度的大小和能量注入时间，就可以达到不同的加工目的。
如只使材料局部加热就可进行电子束热处理；使材料局部熔化就可进行电子束焊接；提高电子束能量密度，使材料熔化和气化，就可进行打孔、切割等加工；利用较低能量密度的电子束轰击高分子材料时产生化学变化的原理，即可进行电子束光刻加工。
(二)电子束加工的特点1)由于电子束能够极其微细地聚焦，甚至能聚焦到0．1µm。
所以加工面积可以很小，是一种精密微细的加工方法。
2)电子束能量密度很高，使照射部分的温度超过材料的熔化和气化温度，去除材料主要靠瞬时蒸发，是一种非接触式加工。
工件不受机械力作用，不产生宏观应力和变形，加工材料范围很广，对脆性、韧性、导体、非导体及半导体材料都可加工。
3)电子束的能量密度高，因而加工生产率很高，例如，每秒钟可以在2。
5mm厚的钢板上钻50个直径为0.4mm的孔。
4)可以通过磁场或电场对电子束的强度、位置、聚焦等进行直接控制，所以整个加工过程便于实现自动化。
电子束和离子束加工1 电子束加工•一. 电子束加工原理和特点•（一）加工原理•电子束加工是利用高速电子的冲击动能来加工工件的，如图6-1所示。
在真空条件下，将具有很高速度和能量的电子束聚焦到被加工材料上，电子的动能绝大部分转变为热能，使材料局部瞬时熔融、汽化蒸发而去除。
•控制电子束能量密度的大小和能量注入时间，就可以达到不同的加工目的。
如只使材料局部加热就可进行电子束热处理；使材料局部熔化就可以进行电子束焊接；提高电子束能量密度，使材料熔化和汽化，就可进行打孔、切割等加工；利用较低能量密度的电子束轰击高分子材料时产生化学变化的原理，即可进行电子束光刻加工。
•（二）电子束加工特点•(1)可进行微细加工。
•(2)非接触式加工。
•(3)电子束的能量密度高，加工效率高。
•（4）整个加工过程便于实现自动化。
•(5)加工在真空中进行，污染少，加工表面不易被氧化。
•（6）电子束加工需要整套的专用设备和真空系统，价格较贵。
•二. 电子束加工装置电子束加工装置的基本结构如图所示，它主要由电子枪、真空系统、控制系统和电源等部分组成。
（一）电子枪电子枪是获得电子束的装置。
阴极经电流加热发射电子，带负电荷的电子高速飞向带高电位的阳极，在飞向阳极的过程中，经过加速电极加速，又通过电磁透镜把电子束聚焦成很小的束斑。
•（二）．真空系统•只有在高真空中，电子才能高速运动，此外，加工时的金属蒸汽会影响电子发射，产生不稳定现象。
因此，需要不B9f地把加工中生产的金属蒸汽抽出去。
抽真空时，先用机械旋转泵把真空室抽至1.4一0.14Pa，然后由油扩散泵或祸轮分子泵抽至0.014—0.00014Pa的高真空度。
•（三）．控制系统和电源•电子束加工装置的控制系统包括束流聚焦控制、束流位置控制、束流强度控制以及工作台位移控制等。
•工作台位移控制是为了在加工过程中控制工作台的位置。
•三.电子束加工的应用•（一）高速打孔•电子束打孔已在生产中实际应用，目前最小直径可达0.003mm左右。
