建筑屋面雨水排放系统

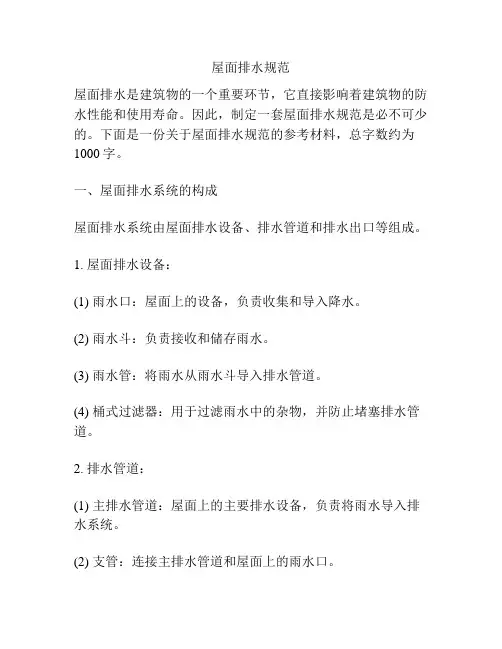

屋面排水规范屋面排水是建筑物的一个重要环节，它直接影响着建筑物的防水性能和使用寿命。

因此，制定一套屋面排水规范是必不可少的。

下面是一份关于屋面排水规范的参考材料，总字数约为1000字。

一、屋面排水系统的构成屋面排水系统由屋面排水设备、排水管道和排水出口等组成。

1. 屋面排水设备：(1) 雨水口：屋面上的设备，负责收集和导入降水。

(2) 雨水斗：负责接收和储存雨水。

(3) 雨水管：将雨水从雨水斗导入排水管道。

(4) 桶式过滤器：用于过滤雨水中的杂物，并防止堵塞排水管道。

2. 排水管道：(1) 主排水管道：屋面上的主要排水设备，负责将雨水导入排水系统。

(2) 支管：连接主排水管道和屋面上的雨水口。

(3) 垂直管道：将雨水从主排水管道引导到地下排水系统。

(4) 地下排水系统：负责将雨水排放到地面下。

3. 排水出口：(1) 排水口：将雨水排放到地面上。

(2) 排水管：将雨水从排水口引导到地下排水系统。

二、屋面排水规范1. 屋面设计：(1) 屋面坡度：屋面应具有一定的坡度，以便实现雨水的自然排放。

(2) 檐口设计：檐口设计应考虑雨水的顺利排水，防止雨水倒灌进建筑物。

(3) 排水系统设计：应根据建筑物的面积和类型合理设计排水系统的容量和尺寸。

2. 屋面排水设备安装：(1) 雨水口应均匀分布在屋面上，并在屋面高点设置。

(2) 雨水斗应安装在屋面的低点，以保证雨水可以顺利收集和排放。

(3) 雨水管道应采用耐候材料制作，并正确连接和安装，防止漏水和堵塞。

(4) 桶式过滤器应安装在雨水口和雨水斗的连接处，以防止杂物进入排水系统。

3. 排水管道安装：(1) 主排水管道应设置在屋面高点，并保持一定的坡度，以便顺利排放雨水。

(2) 支管应正确连接到主排水管道，并与屋面上的雨水口对接。

(3) 垂直管道应穿越屋面，并与主排水管道连接，确保雨水可以顺利引导到地下排水系统。

(4) 地下排水系统应设置在合适的位置，并保持畅通，以便雨水快速排放到地面下。

虹吸式屋顶雨水排放系统屋顶排水方式1、无组织排水：又称自由落水,是指屋面雨水直接从檐口落至室外地面的一种排水方式.具有构造简单、造价低廉的优点,但屋面雨水自由落下会溅湿墙面,外墙墙脚常被飞溅的雨水侵蚀,影响到外墙的坚固耐久性,并可能影响人行道的交通.无组织排水方式主要适用于少雨地区或一般低层建筑,不宜用于临街建筑和高度较高的建筑.2、有组织排水：屋面雨水通过排水系统,有组织地排至室外地面或地下管沟的一种排水方式.具有不妨碍人行交通、不易溅湿墙面的优点,因而在建筑工程中应用非常广泛.但与无组织排水相比,其构造较复杂,造价相对较高.外排水：常用外排水方式有女儿墙外排水、檐沟外排水、女儿墙檐沟外排水三种（图8-7）.在一般情况下应尽量采用外排水方案,因为有组织排水构造较复杂,极易造成渗漏.在一般民用建筑中,最常用的排水方式有女儿墙外排水和檐沟外排水两种.内排水：水落管位于外墙内侧.多跨房屋的中间跨为简化构造,以及考虑高层建筑的外立面美观和寒冷地区防止水落管冰冻堵塞等情况时,可采用内排水方式.泛水是建筑上的一种防水工艺,通俗的说其实就是在墙与屋面,也就是在所有的需要防水处理的平立面相交处进行的防水处理,说白了就是用防水材料把墙角包住.和散水不同其构造要点及做法为：（1）将屋面的卷材继续铺至垂直墙面上,形成卷材防水,泛水高度不小于250mm.（2）在屋面与垂直女儿墙面的交接缝处,砂浆找平层应抹成圆弧形或45度斜面,上刷卷材胶粘剂,使卷材胶粘密实,避免卷材架空或折断,并加铺一层卷材.（3）做好泛水上口的卷材收头固定,防止卷材在垂直墙面上下滑.一般做法是：在垂直墙中凿出通长的凹槽,降卷材收头压入凹槽内,用防水压条钉压后再用密封材料嵌填封严,外抹水泥砂浆保护.凹槽上部的墙体亦应做防水处理.泛水是指屋面女儿墙、挑檐或高低屋面墙体的防水做法,其主要作用就是保证女儿墙、挑檐、高低屋面墙不受雨水冲刷,以及保护屋面其余地方的防水层（不至于进水）.虹吸式屋顶雨水系统的原理就是依靠特殊的雨水斗的设计，实行汽水分离，从而使雨水立管中为满流状态，当立管中的水达到一定的容量时，虹吸作用就产生了。

屋面雨水内排水系统
屋面雨水内排水系统是一种常见的排水系统，主要用于将屋面雨水排出室外。

该系统主要由以下几个部分组成：
1.雨水斗：雨水斗是屋面雨水内排水系统的入口，它能够有效地收集屋面上
的雨水。

根据不同的设计需求，可以选择不同的雨水斗类型，如重力式、堰槽式和阻抗式等。

2.排水管道：排水管道是屋面雨水内排水系统的核心部分，它的作用是将收
集的雨水输送到室外。

根据不同的需求，可以选择不同的管道材料和规格，如铸铁管、PVC管和镀锌钢管等。

3.悬吊系统：悬吊系统是用来支撑和固定排水管道的，它能够确保管道在安
装和使用过程中保持稳定。

根据不同的建筑结构和设计需求，可以选择不同的悬吊方式，如吊架、支架和托架等。

4.雨水排放口：雨水排放口是屋面雨水内排水系统的出口，它能够将排出的
雨水排入下水道或其他合适的场所。

根据不同的需求，可以选择不同的排放口类型，如直排式、弯头式和堰槽式等。

总的来说，屋面雨水内排水系统是一个非常重要的建筑排水系统，它能够有效地排除屋面上的雨水，保证建筑物的安全和使用寿命。

在设计、安装和使用过程中，需要考虑到各种因素，如降雨量、建筑物结构、地理环境等，以确保系统的正常运行和使用效果。

建筑内部排水系统分类建筑内部排水系统是建筑物中用于排放废水的重要设施，它能够有效地将废水从建筑物内部排出，保持室内空气清新、卫生环境健康。

根据不同的排水需求和建筑类型，建筑内部排水系统可以分为以下几种分类。

一、雨水排水系统雨水排水系统主要用于排放建筑物屋面和其他露天区域收集到的雨水。

它通常包括屋面排水系统、雨水管道系统和雨水收集设施。

屋面排水系统通过檐沟、排水管和雨水口将屋面上的雨水引导到雨水管道系统中，再通过雨水收集设施储存或排放。

二、生活污水排水系统生活污水排水系统主要用于排放建筑物内部产生的生活污水，如厨房、浴室和洗手间等地的废水。

它通常包括下水道系统、污水管道系统和污水处理设施。

下水道系统通过地面或墙体上的下水道网收集废水，然后通过污水管道系统将废水引导到污水处理设施进行处理。

三、工业废水排水系统工业废水排水系统主要用于排放建筑物内部产生的工业废水，如工厂、实验室和车间等地的废水。

工业废水的排水系统通常较为复杂，需要根据具体工艺和废水特性设计。

它通常包括工业废水收集设施、工业废水管道系统和废水处理设施。

四、地下排水系统地下排水系统主要用于排放建筑物地下空间的积水和地下水。

地下排水系统通常包括地下水泵站、地下水收集管道和地下水排放设施。

它可以有效地排除地下空间的积水，保持建筑物地基的稳定和干燥。

五、消防排水系统消防排水系统主要用于消防用水和灭火排水。

它通常包括消防水源供水系统、消防水管网络和消防水泵等设备。

消防排水系统的设计和施工需要符合消防规范和要求，以确保在火灾发生时能够提供足够的水源供应和排水能力。

六、特殊排水系统除了以上常见的排水系统外，建筑物还可能需要特殊排水系统来满足特殊需求。

例如，游泳池排水系统、地下车库排水系统、地台排水系统等。

这些特殊排水系统需要根据具体情况进行设计和施工，以确保其正常运行和排水效果。

建筑内部排水系统的分类可以根据排水需求、建筑类型和功能区域等因素来确定。

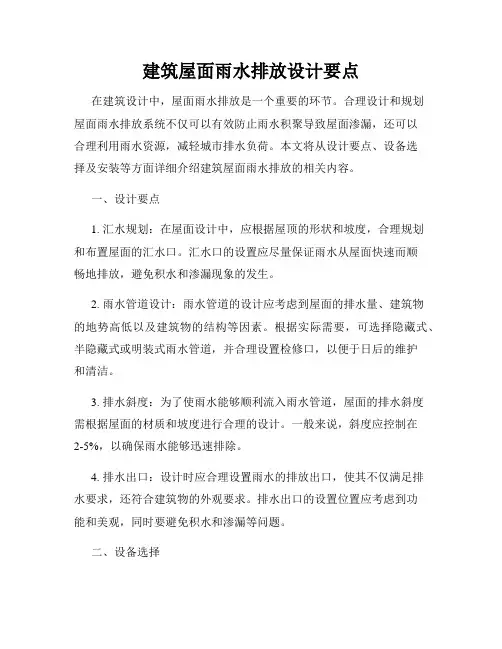

建筑屋面雨水排放设计要点在建筑设计中，屋面雨水排放是一个重要的环节。

合理设计和规划屋面雨水排放系统不仅可以有效防止雨水积聚导致屋面渗漏，还可以合理利用雨水资源，减轻城市排水负荷。

本文将从设计要点、设备选择及安装等方面详细介绍建筑屋面雨水排放的相关内容。

一、设计要点1. 汇水规划：在屋面设计中，应根据屋顶的形状和坡度，合理规划和布置屋面的汇水口。

汇水口的设置应尽量保证雨水从屋面快速而顺畅地排放，避免积水和渗漏现象的发生。

2. 雨水管道设计：雨水管道的设计应考虑到屋面的排水量、建筑物的地势高低以及建筑物的结构等因素。

根据实际需要，可选择隐藏式、半隐藏式或明装式雨水管道，并合理设置检修口，以便于日后的维护和清洁。

3. 排水斜度：为了使雨水能够顺利流入雨水管道，屋面的排水斜度需根据屋面的材质和坡度进行合理的设计。

一般来说，斜度应控制在2-5%，以确保雨水能够迅速排除。

4. 排水出口：设计时应合理设置雨水的排放出口，使其不仅满足排水要求，还符合建筑物的外观要求。

排水出口的设置位置应考虑到功能和美观，同时要避免积水和渗漏等问题。

二、设备选择1. 雨水收集系统：当设计需要收集并回收雨水时，需要选择适当的雨水收集系统。

这些系统包括雨水收集槽、过滤器、水泵和储水设备等。

同时，应根据实际需要选择合适的储水容量，以满足日常用水需求，并确保水质的安全和卫生。

2. 雨水管道：选择合适的雨水管道材料是确保排水系统正常运行的重要一环。

常见的管道材料有塑料管、铸铁管和不锈钢管等。

根据实际需求和预算情况选择材料，并确保其密封性和耐久性良好。

3. 排水设备：在排水出口处设置适当的排水设备，如雨水斗、雨水篦子等。

这些设备可以过滤掉雨水中的杂质，保持管道的通畅，并减少管道的维护和清洁工作。

三、安装和维护1. 安装过程：在安装雨水排放系统时，应按照相关规范和要求进行施工和安装。

保证排水设备和管道的连接牢固，防止漏水现象的发生。

同时，要注意斜度的控制和排水出口的正确设置。

屋面雨水排水方式及雨水管的设计要求1.1.屋面雨水排水方式屋面雨水排水系统应迅速、及时地将屋面雨水排至室外雨水管渠或地面屋面雨水排水方式分为外排水和内排水两类。

外排水是指屋面不设雨水斗且建筑物内部没有雨水管道的雨水排放方式。

按屋面有无天沟，又分为檐沟外排水和天沟外排水两种方式。

檐沟外排水由檐沟、雨水斗、承雨斗及立管组成。

天沟外排水系统由天沟、雨水斗、排水立管及排出管组成。

内排水是指屋面设雨水斗且建筑物内部有雨水管道的雨水排放方式或排水系统。

内排水系统由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。

内排水系统按每根立管接纳的雨水斗的个数，分为单斗和多斗雨水排水系统两类，单斗系统一般不设悬吊管。

按雨水排至室外的方法,内排水系统可分为架空管排水系统和埋地管排水系统。

架空管内排水系统是通过架空管将雨水排人埋地管中，由于使用要求不同，又可分为敞开式和封闭式。

内排水系统两种。

(1)架空管排水系统将雨水通过架空管道系统直接引到室外排水管(渠)中，室内不设埋地管，可以避免室内冒水。

架空管道需用金属管材多，易产生凝结水，管系内不能排入生产废水。

(2)埋地管排水系统埋地管排水系统是通过架空管、立管将雨水接入室内埋地管排至室外，按使用要求又分敞开式和封闭式两种：1)敞开式内排水系统。

由架空管道将雨水引入室内埋地管的检查井中，然后由埋地管引至室外。

若设计和施工不当,会引起检查井发生冒水现象。

此种系统可使用非金属材料，并可排入生产废水。

2)封闭式内排水系统。

封闭式内排水系统是压力排水,埋地管在检查井内装设封闭的三通管，管口用盖封闭以防冒水。

封闭式排水系统用于不允许冒水的建筑物。

系统不能排入生产废水。

1.2.雨水管的设计要求(1)雨水量计算屋面雨水排水系统雨水量的大小是设计计算雨水排水系统的依据，其值与该地暴雨强度、汇水面积、以及径流系数有关。

1)设计降雨强度应按当地或相邻地区暴雨强度计算确定。

建筑屋面、建筑物基地、居住小区的雨水管道的设计降雨历时，可按下列规定确定：A.屋面雨水排水管道设计降雨历时按5min计算。

建筑物排水设计规范在建筑物的设计和建造过程中，排水系统的设计是至关重要的一部分。

良好的排水系统可以有效地防止水势聚集、漏水和污水积累，维护建筑物的结构安全和环境健康。

因此，建筑物排水设计规范应当得到重视，以确保排水系统的可靠性和持久性。

一、排水系统的分类和原则（1）屋面排水系统：根据建筑物的类型和使用需求，屋面排水系统可以采用天沟、雨水收集池或檐槽等结构，确保雨水顺利排出，避免屋面渗漏和水侵袭。

（2）地面排水系统：地面排水系统主要包括室内和室外排水系统。

室内排水系统通常由下水道、下水管道和排水设备组成，用于排放污水和废水。

室外排水系统则包括雨水排水沟和雨水收集系统，用于将室外积水顺利排出。

排水系统设计应遵循以下原则：- 可持续性：排水系统应能够适应不同的气候条件和水质要求，具有持久的耐用性和易于维护的特性。

- 安全性：排水系统应具有稳定的排水能力，能够有效地排除污水和废水，避免水浸和污染的风险。

- 效率：排水系统应能够高效地运转，减少能源和资源的消耗，提高排水效率和水资源利用率。

二、排水设计参数及标准（1）排水系统的设计参数：排水系统设计应考虑以下参数：- 流量：根据建筑物的类型和使用需求，确定合理的设计流量，确保排水系统具有足够的排水能力。

- 坡度：排水管道的坡度应符合一定的标准，以保证排水速度和自洁能力。

- 材料：排水管道和排水设备的材料应符合相关标准，具有耐腐蚀、耐磨损等性能。

（2）排水系统的设计标准：根据建筑物的类型和使用需求，排水系统的设计应符合以下标准：- 国家建筑标准：建筑物的排水设计应符合国家建筑标准的相关要求，确保排水系统的设计和施工质量。

- 行业规范：根据不同行业的特点和要求，制定相应的排水设计规范和技术要求。

- 环境法规：排水系统的设计应符合环境保护法规的要求，避免污水和废水对环境造成污染。

三、排水设备和材料选择（1）排水设备选择：根据建筑物的类型和使用需求，选择合适的排水设备，包括下水道、下水管道、排水泵等。

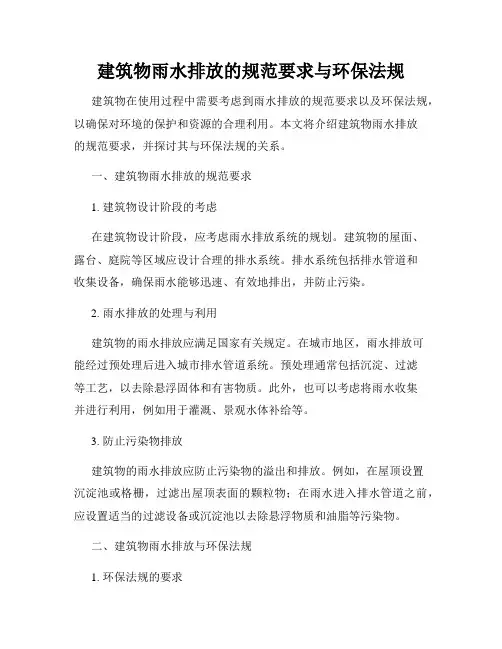

建筑物雨水排放的规范要求与环保法规建筑物在使用过程中需要考虑到雨水排放的规范要求以及环保法规，以确保对环境的保护和资源的合理利用。

本文将介绍建筑物雨水排放的规范要求，并探讨其与环保法规的关系。

一、建筑物雨水排放的规范要求1. 建筑物设计阶段的考虑在建筑物设计阶段，应考虑雨水排放系统的规划。

建筑物的屋面、露台、庭院等区域应设计合理的排水系统。

排水系统包括排水管道和收集设备，确保雨水能够迅速、有效地排出，并防止污染。

2. 雨水排放的处理与利用建筑物的雨水排放应满足国家有关规定。

在城市地区，雨水排放可能经过预处理后进入城市排水管道系统。

预处理通常包括沉淀、过滤等工艺，以去除悬浮固体和有害物质。

此外，也可以考虑将雨水收集并进行利用，例如用于灌溉、景观水体补给等。

3. 防止污染物排放建筑物的雨水排放应防止污染物的溢出和排放。

例如，在屋顶设置沉淀池或格栅，过滤出屋顶表面的颗粒物；在雨水进入排水管道之前，应设置适当的过滤设备或沉淀池以去除悬浮物质和油脂等污染物。

二、建筑物雨水排放与环保法规1. 环保法规的要求根据国家和地方的环保法规，建筑物的雨水排放必须符合相关标准。

例如，国家标准GB 50016-2014《建筑给水排水与室内排水设计规范》中规定了建筑物雨水排放的技术要求和设计原则。

此外，还需遵守地方政府颁布的环境保护法规，以确保雨水的排放不对周围环境造成污染。

2. 环境监管与执法建筑物雨水排放的合规性需要由环保部门进行监管与执法。

相关环保部门会定期检查建筑物的雨水排放情况，确认是否符合相关规定。

如果发现不符合要求，相关责任人可能会受到相应的处罚。

三、结论建筑物雨水排放的规范要求与环保法规密切相关。

建筑物必须在设计阶段就考虑到雨水排放系统的规划，并选择合适的排水设备，以确保雨水能够迅速、有效地排出，并防止污染。

此外，建筑物的雨水排放必须符合国家和地方的环保法规，否则可能会受到处罚。

只有遵守相关规定，建筑物的雨水排放才能真正实现对环境的保护和资源的合理利用。

高层建筑屋面雨水排水系统设计分析摘要：屋面雨水排水系统设计看似简单，实际需要考虑的因素很多，包括结构形式、气候条件、经济水平等各方面，这就要求我们认真对待，仔细分析，确定合理的方案。

本文对高层建筑屋面雨水排水系统设计进行了分析，仅供参考。

关键词：高层建筑；屋面雨水；排放系统；设计一、雨水系统的划分以及高层建筑屋面雨水排放系统的选择1、雨水系统的划分屋面雨水的划分方法通常通过管内流态来区分，主要有：半有压流、重力流和满管压力流（虹吸式）。

而这些雨水系统从安全、经济角度来考虑，也有着不同的优先级顺序。

从安全角度来考虑，半有压流>满管压力流>重力流。

从经济角度来考虑，满管压力流>半有压流>重力流。

因此选择合适的雨水排放系统要根据不同的建筑物来综合考虑。

从排水量上来看，重力流屋面雨水排水比较适合于排水量较小的区域，满管压力流屋面雨水排水比较适合大面积大流量或者屋内不便设置雨水立管的区域。

2、高层屋面雨水排放系统的选择屋面雨水排放系统的选择首先要确保安全经济，其次要选择排水迅速且有有序排放的系统，最后要选择造价低、占地少、安装方便以及使用寿命长的系统。

如表1所示为高层屋面雨水排放系统的特点。

二、高层建筑屋面雨水排放系统管材的选用对于屋面雨水排放系统管材的选用，首先要根据所选择的排放系统来确定要什么样式的管材。

如图一所示可以看出什么系统对管材的承载压力有着不同的要求。

如表2所示是各种管材料的综合比较。

通过表2我们可以看出不同的材料其造价和性能均不一样。

根据不同的屋面雨水排放系统来选用合适的材料，不但可以确保屋面排水系统可以安全稳定的运行使用，还可以保证其经济性和使用的寿命。

选用合适的管材才能保证排水系统稳定运行，如果选材不当，不但会给物业管理带来极大的麻烦，同时也会影响用户的正常使用，降低了建筑的使用性能，故根据不同的屋面雨水排放系统选择合适的管材相当的重要。

三、高层建筑屋面雨水设计中的几个细节及措施1、露台排水系统与屋面雨水排放系统的独立分开排放首先对于露台排水系统，我们可以很明确的知道，露台排水所排放的水大都都是飘雨，排量极小，完全可以单独设置立管，采用地漏的方式将飘雨从立管中排放，而现在很多设计人员都会将超高层露台雨水排放采用雨水斗并且在低区与屋面雨水排放立管连通。

建筑屋面雨水排水系统一般规定1.1建筑屋面雨水排水系统应将屋面雨水排至室外非下沉地面、雨水控制利用设施或雨水管渠，当设有雨水利用系统的蓄存池（箱）时，可排到蓄存池（箱）内。

1.2 建筑屋面雨水积水深度应控制在允许的负荷水深之内，50年设计重现期降雨时屋面积水不得超过允许的负荷水深。

1.3 建筑屋面雨水应有组织排放，可采用管道系统加溢流设施或管道系统无溢流设施排放。

采取承雨斗排水或檐沟外排水方式的建筑宜采用管道系统无溢流设施方式排放。

对于建筑要求有水帘效果的坡屋面，可将雨水排放至地面后进行有组织汇集。

1.4 当设有溢流设施时，溢流排水不得危及建筑设施和人员安全。

1.5 屋面排水的雨水管道进水口设置应符合下列规定：1 屋面、天沟、土建檐沟的雨水系统进水口应设置雨水斗；2 从女儿墙侧口排水的外排水管道进水口应在侧墙设置承雨斗；女儿墙的侧入式雨水斗等侧排水口，应通过承雨斗或其它具有溢流、通气功能的排水管件与外排雨水管道连接；3 成品檐沟雨水管道的进水口可不设雨水斗。

1.6 设有雨水斗的雨水排放设施的总排水能力应进行校核，并应符合下列规定：1 校核雨水径流量应按50年或以上重现期计算，屋面径流系数应取1.0；2 压力流屋面雨水系统排水能力校核应进行水力计算，计算时雨水斗的校核径流量不得大于本规程表3.2.4中的数值；3 半有压屋面雨水系统排水能力校核中，当溢流水位或允许的负荷水位对应的斗前水深大于本规程表3.2.4中的数值时，则雨水斗的校核径流量不得大于本规程表3.2.4中的数值。

1.7 建筑屋面雨水系统的横管或悬吊管应具有自净能力，宜设有排空坡度，且1年重现期5min降雨历时的设计管道流速不应小于自净流速。

1.8 屋顶供水箱溢水、泄水、冷却塔排溢水、消防系统检测排水以及绿化屋面的渗滤排水等较洁净的废水可排入屋面雨水排水系统。

1.9 建筑屋面雨水排水系统应独立设置，严禁与污水、废水排水管道连接。

吉博力虹吸式屋面雨水排放系统吉博力虹吸式屋面雨水排放系统吉博力屋面雨水排放系统是利用虹吸满管压力流原理，通过有效操纵和平稳管道内雨水流速和压力，实现对屋面雨水快速抽吸和排放的整体化管道系统，一样由虹吸式雨水斗、管材(连接管、悬吊管、立管、排水管)、管件、固定系统等组成。

虹吸式排水与传统重力式排水对比传统重力式雨水排放系统其原理是利用屋面结构的坡度，使水自然流入屋面上的雨水斗，然后以气水混合的状态依靠重力作用顺立管而下。

缺点：> 低效排水> 管径大，且需要1%-3%的坡度> 材料多，安装复杂虹吸式雨水排放系统在降雨初期，利用重力原理进行排水。

当降雨量加大，屋面上的水位达到一定高度时，雨水斗会自动隔断空气，从而产生虹吸，系统也转变为高效的排放系统，抽吸雨水向下排放。

优点：> 高效排水> 管径小，无需坡度，美观且节约空间> 更少的材料，更少的地面开挖工作吉博力虹吸式雨水排放系统的组成部分：雨水斗虹吸式雨水斗是屋面雨水排水系统的始端，也是整个系统的核心之一，要紧功能是聚拢雨水并将雨水导入系统。

吉博力雨水斗特点：> 斗体采纳进口304不锈钢，大大延长使用寿命> 雨水斗尾管管径可调，从而满足不同排水量需求> 进水部位设置专门的反气旋整流格栅，加大虹吸成效> 防盗螺母体现细节考虑- 幸免雨水斗整流格栅被盗> 超低的斗前水深确保建筑造价经济，使用安全吉博力雨水斗特点：> 斗体采纳进口304不锈钢，大大延长使用寿命> 雨水斗尾管管径可调，从而满足不同排水量需求> 进水部位设置专门的反气旋整流格栅，加大虹吸成效> 防盗螺母体现细节考虑- 幸免雨水斗整流格栅被盗> 超低的斗前水深确保建筑造价经济，使用安全HDPE管道系统HDPE（高密度聚乙烯）是一种性能杰出的环保型排水管材，在欧洲发达国家已成为屋面雨水排放管道及建筑内污废水排放管道材料的首选吉博力H DPE管道独有品质：> 高标准原材料：采纳巴斯夫和北欧化工混配料（黑料）为原料，具有杰出的抗紫外线、抗老化、抗冲击性能；且耐腐蚀性超强，抗酸雨性能绝佳；内壁光滑，其内壁粗糙度仅为：0.004-0.007mm。

建筑屋面雨水排放设计三步走，首先需要了解与设计计算相关问题，然后确定计算参数计算雨水量，最后具体布管完成施工图设计。

一、计算条件1、收集当地暴雨强度公式。

向业主直接索取，或者参考设计手册直接查询当地的暴雨强度公式。

暴雨强度公式（举例）：雨水量计算公式：综上，计算暴雨强度需要知道重现期P和降雨历时，从而根据暴雨强度、径流系数、汇水面积、屋面坡度等，计算屋面雨水量。

2、了解建筑物的性质，屋面特点，从而确定设计重现期。

比如，其重要性如何，是一般性建筑还是重要性公共建筑（工业厂房根据生产工艺、重要程度等因素决定），1）若为一般性建筑，管道设计雨水重现期取5年，管道＋溢流满足雨水重现期10年的排放水量；2）若为重要性建筑，管道设计雨水重现期取10年，管道＋溢流满足雨水重现期50年的排放水量；3）当屋面无外檐天沟或无直接散水条件且采用溢流管系统时，总排水能力不应小于100年重现期的雨水量；4) 满管压力流排水系统设计重现期宜采用10年；5）工业厂房屋面雨水排水管道与溢流的总排水能力设计重现期根据生产工艺、重要程度等因素决定。

3、屋面雨水排水设计降雨历时应按照5min计算（规范规定）、一般屋面为硬化材质，雨水径流系数取1.0，当采用屋面绿化，可按照绿化面积和相关规范选取径流系数。

4、屋面汇水面积按照水平投影面积计算。

高出裙房屋面的毗邻侧墙，应附加其最大受雨面正投影的1/2计算，窗井、贴近高层建筑外墙的地下汽车库出入口坡道应附加其高出部分侧墙面积的1/2。

5、屋面坡度大于2.5%的斜屋面或采用内檐沟集水时，设计雨水量应乘以系数1.5.二、认识建筑天沟、檐沟图上两边的叫檐沟，中间的叫天沟。

檐沟外排水宜按重力流设计，长天沟外排水宜按满管压力流设计。

三、注意事项1、建筑屋面应设溢流孔口且不得危害建筑设施和行人安全。

当为单、多斗内排水系统重现期不小于100年设计时，以及外檐天沟排水可直接散水的屋面雨水排水，才可以免设溢流设施。
