两个单联双控开关任意控制一盏灯

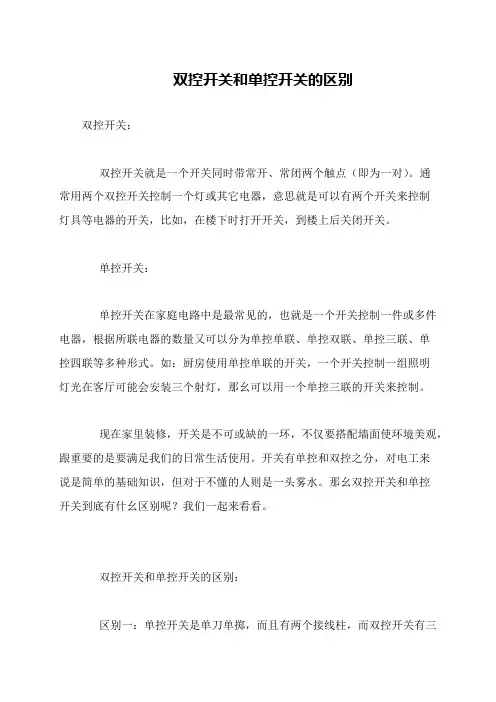

双控开关和单控开关的区别
双控开关：
双控开关就是一个开关同时带常开、常闭两个触点（即为一对）。

通
常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制
灯具等电器的开关，比如，在楼下时打开开关，到楼上后关闭开关。

单控开关：
单控开关在家庭电路中是最常见的，也就是一个开关控制一件或多件电器，根据所联电器的数量又可以分为单控单联、单控双联、单控三联、单
控四联等多种形式。

如：厨房使用单控单联的开关，一个开关控制一组照明
灯光在客厅可能会安装三个射灯，那幺可以用一个单控三联的开关来控制。

现在家里装修，开关是不可或缺的一环，不仅要搭配墙面使环境美观，跟重要的是要满足我们的日常生活使用。

开关有单控和双控之分，对电工来
说是简单的基础知识，但对于不懂的人则是一头雾水。

那幺双控开关和单控
开关到底有什幺区别呢？我们一起来看看。

双控开关和单控开关的区别：
区别一：单控开关是单刀单掷，而且有两个接线柱，而双控开关有三。

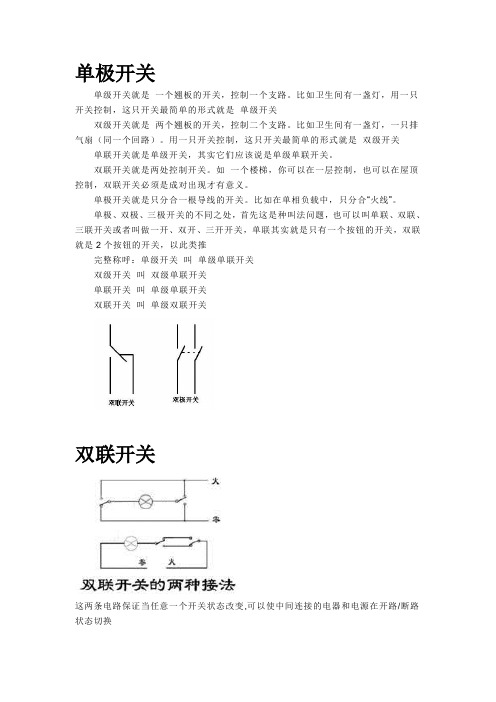

单极开关
单级开关就是一个翘板的开关，控制一个支路。

比如卫生间有一盏灯，用一只开关控制，这只开关最简单的形式就是单级开关
双级开关就是两个翘板的开关，控制二个支路。

比如卫生间有一盏灯，一只排气扇（同一个回路）。

用一只开关控制，这只开关最简单的形式就是双级开关单联开关就是单级开关，其实它们应该说是单级单联开关。

双联开关就是两处控制开关。

如一个楼梯，你可以在一层控制，也可以在屋顶控制，双联开关必须是成对出现才有意义。

单极开关就是只分合一根导线的开关。

比如在单相负载中，只分合“火线”。

单极、双极、三极开关的不同之处，首先这是种叫法问题，也可以叫单联、双联、三联开关或者叫做一开、双开、三开开关，单联其实就是只有一个按钮的开关，双联就是2个按钮的开关，以此类推
完整称呼：单级开关叫单级单联开关
双级开关叫双级单联开关
单联开关叫单级单联开关
双联开关叫单级双联开关
双联开关
这两条电路保证当任意一个开关状态改变,可以使中间连接的电器和电源在开路/断路状态切换
【双联开关与单联开关】
单联开关特点：通与断；
双联开关特点：上通下断或下通上断。

单联开关只作灯的一地点控制通断作用；
双联开关可作为二地分别可控制灯通断作用。

双联单控————组合在一起的两个单开，控制两个点位灯光、
双联双控————又分单联双控和双联双控，多用于两个位置对一个点位灯光开关的控制，或两个点位灯光开关的控制，常用于楼梯间。

[学生]电工基础实训报告一、实训项目：双控开关及其应用二、实训目的：1、掌握双控开关的使用。

2、掌握使用多个开关控制一盏灯的电路。

三、实训器材低压白炽灯一只，双控开关两个，导线若干、工具四、实训原理和操作步骤：1、分别利用两个开关的两个接线桩相互连接形成两个回路来控制一盏灯。

2、日光灯电流图电路图五、操作步骤：1按照原理图连接电路，2检查电路连接无误后将电路接到可调电源的交流输出端。

3通电检验六、注意事项：1、接线时，要保证总电源开关处于断开位置。

2、电路连接要符合要求，紧固接线柱时不可用力过大一面损坏开关。

[教师]一、导入新课1、复习简单白炽灯电路的应用2、多只白炽灯电路的应用思考？1、一般情况下都用一个开关控制一盏灯，什么情况下需要用两个开关控制一盏灯？2、如何用两个开关控制一盏灯？二、讲授新课任务一开关的种类和分类【教师活动】辅助以实物展示，讲解开关的种类和分类【学生活动】学生可在教师的引导与讲解下，通过仔细观察，学习开关的种类和外观，并笔记该部分内容【知识点】按开关的启动方式来分：拉线开关、旋转开关、倒扳开关、按钮开关、跷板开关. 触摸开关等。

按开关的连接方式来分：单控开关、双控开关、双极(双路)双控开关等。

按组合结构方式来分：单开单控、单开双控、双开单控、双开双控等任务二双控开关的概念1、几种常用开关的结构与用途单开单控就是开关面板上只有一个按钮，并且该按钮背后只有两个接线柱，工作模式就是控制一盏灯的开和关。

单开双控也是开关面板上只有一个按钮，但是它的背后有三个接线柱，用两个这种面板开关可以组成两个地方随意控制一盏灯的开和关。

双开双控是开关面板上有两个单连双控开关，它可以组成两个地方随意控制两盏灯的开和关.2、双控开关的概念双控开关就是一个开关同时带常开、常闭两个触点(即为一对) 。

请注意，双联开关有三个接线孔的，买开关时看清楚。

3、双控开关的应用电路原理图上图的第一种接法也行，不太安全，不建议使用这种方法，关掉后有两种状态，一种是两根都是火线，一种两根都是零线，如果用的是日光灯，或节能灯，在关掉后晚上会有微光闪烁。

双联开关结构原理图解
双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线.双联开关又分双联单控和双联双控：双联单控——组合在一起的两个单开，控制两个点位灯光；双联双控——多用于两个位置对一个点位灯光开关的控制，或两个点位灯光开关的控制，常用于楼梯间。

双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。

双联双控开关就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。

用两只双联开关异地控制一盏灯的电路，见图所示。

从图中可以看出，这个电灯可以在两处控制一盏灯例如.楼上、楼下都可以开或关一盏灯控制特别方便.满足实际需要。

转换其中的一个开关，肯定一次是接通电灯的电源.一次是断开电源。

但必须使用三线开关，才能达到目的。

1。

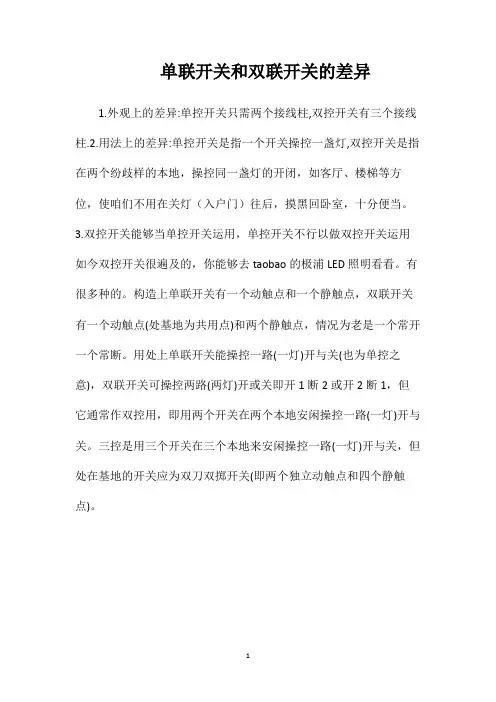

单联开关和双联开关的差异
1.外观上的差异:单控开关只需两个接线柱,双控开关有三个接线柱.
2.用法上的差异:单控开关是指一个开关操控一盏灯,双控开关是指在两个纷歧样的本地，操控同一盏灯的开闭，如客厅、楼梯等方位，使咱们不用在关灯（入户门）往后，摸黑回卧室，十分便当。

3.双控开关能够当单控开关运用，单控开关不行以做双控开关运用如今双控开关很遍及的，你能够去taobao的极浦LED照明看看。

有很多种的。

构造上单联开关有一个动触点和一个静触点，双联开关有一个动触点(处基地为共用点)和两个静触点，情况为老是一个常开一个常断。

用处上单联开关能操控一路(一灯)开与关(也为单控之意)，双联开关可操控两路(两灯)开或关即开1断2或开2断1，但它通常作双控用，即用两个开关在两个本地安闲操控一路(一灯)开与关。

三控是用三个开关在三个本地来安闲操控一路(一灯)开与关，但处在基地的开关应为双刀双掷开关(即两个独立动触点和四个静触点)。

1。

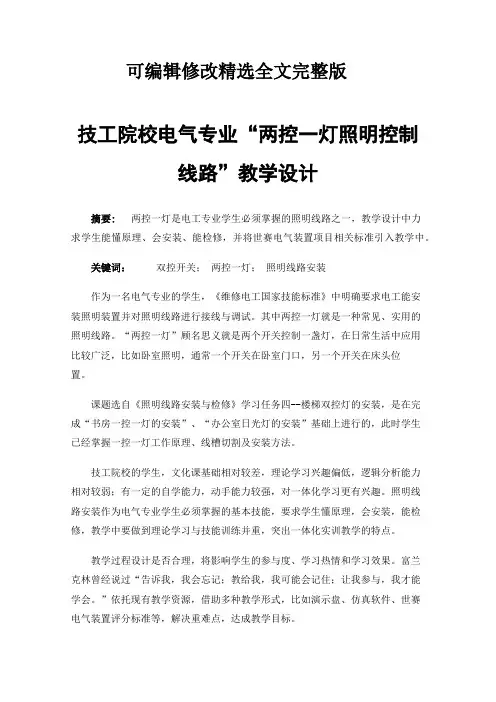

可编辑修改精选全文完整版技工院校电气专业“两控一灯照明控制线路”教学设计摘要: 两控一灯是电工专业学生必须掌握的照明线路之一，教学设计中力求学生能懂原理、会安装、能检修，并将世赛电气装置项目相关标准引入教学中。

关键词：双控开关；两控一灯；照明线路安装作为一名电气专业的学生，《维修电工国家技能标准》中明确要求电工能安装照明装置并对照明线路进行接线与调试。

其中两控一灯就是一种常见、实用的照明线路。

“两控一灯”顾名思义就是两个开关控制一盏灯，在日常生活中应用比较广泛，比如卧室照明，通常一个开关在卧室门口，另一个开关在床头位置。

课题选自《照明线路安装与检修》学习任务四--楼梯双控灯的安装，是在完成“书房一控一灯的安装”、“办公室日光灯的安装”基础上进行的，此时学生已经掌握一控一灯工作原理、线槽切割及安装方法。

技工院校的学生，文化课基础相对较差，理论学习兴趣偏低，逻辑分析能力相对较弱；有一定的自学能力，动手能力较强，对一体化学习更有兴趣。

照明线路安装作为电气专业学生必须掌握的基本技能，要求学生懂原理，会安装，能检修，教学中要做到理论学习与技能训练并重，突出一体化实训教学的特点。

教学过程设计是否合理，将影响学生的参与度、学习热情和学习效果。

富兰克林曾经说过“告诉我，我会忘记；教给我，我可能会记住；让我参与，我才能学会。

”依托现有教学资源，借助多种教学形式，比如演示盘、仿真软件、世赛电气装置评分标准等，解决重难点，达成教学目标。

根据教学安排，在进行两控一灯照明线路学习前，学生已经掌握了一控一灯线路安装原理、方法以及简单的线路故障检修思路。

要求学生结合已学的串并联电路相关知识，尝试在一控一灯线路的基础上，能否通过增加一个开关实现两控一灯的功能，以此培养学生知识迁移、探究学习的能力。

为了让学生更好地掌握两控一灯照明线路的学习，进行如下教学设计。

一、双控开关学生在初中阶段进行物理实验时已经掌握了闸刀开关的工作原理及使用方法，双控开关虽然日常生活中接触比较多，但对其工作原理及使用方法则比较陌生。
