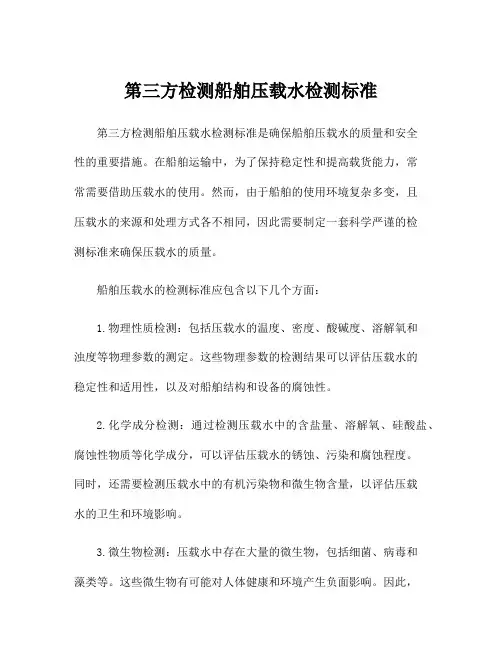

第三方检测船舶压载水检测标准第三方检测船舶压载水检测标准是确保船舶压载水的质量和安全性的重要措施。
在船舶运输中，为了保持稳定性和提高载货能力，常常需要借助压载水的使用。
然而，由于船舶的使用环境复杂多变，且压载水的来源和处理方式各不相同，因此需要制定一套科学严谨的检测标准来确保压载水的质量。
船舶压载水的检测标准应包含以下几个方面：1.物理性质检测：包括压载水的温度、密度、酸碱度、溶解氧和浊度等物理参数的测定。
这些物理参数的检测结果可以评估压载水的稳定性和适用性，以及对船舶结构和设备的腐蚀性。
2.化学成分检测：通过检测压载水中的含盐量、溶解氧、硅酸盐、腐蚀性物质等化学成分，可以评估压载水的锈蚀、污染和腐蚀程度。
同时，还需要检测压载水中的有机污染物和微生物含量，以评估压载水的卫生和环境影响。
3.微生物检测：压载水中存在大量的微生物，包括细菌、病毒和藻类等。
这些微生物有可能对人体健康和环境产生负面影响。
因此，需要对压载水中的微生物进行定量和定性检测，以评估其对船舶和环境的危害程度。
4.处理工艺检测：船舶压载水一般需要经过处理才能使用。
因此，需要对压载水处理工艺进行检测，包括沉积物处理、滤波、消毒和除盐等工艺的效果检测。
这些处理工艺的效果直接关系到压载水的质量和安全性。
5.船舶压载水的监测和记录：为了确保船舶压载水的质量和安全性，需要进行定期的监测和记录。
监测过程中，应确保监测数据的准确性和可追溯性。
同时，还需要建立完善的记录系统，将监测数据和处理结果进行记录和归档。
以上仅是对第三方检测船舶压载水检测标准的一个概要描述。
具体的检测标准需要由相关的标准制定机构或业界专家进行细化和具体化。
然而，无论具体的标准如何制定，都应尽可能地科学、严谨和可操作，以确保船舶压载水的质量和安全性，保护船员和环境的健康和安全。
船舶压载水处理系统（BWMS）功能检验大纲（第一版）20XX年X月XX日发布20XX年X月XX日实施拟制：批准：日期：日期：为了确保船舶压载水管理系统的有效运行，对船舶压载水管理系统的各种功能进行系统有效的检测验证，特编制本大纲。
本大纲适用于船舶压载水管理系统产品出厂或现场交付前对相关功能进行检验和检测。
2. 术语和定义数据采集：数据处理：数据储存：数据显示：显示告警：通讯：3. 基本功能描述见工艺描述相关内容。
4. 基本功能检验4.1 基本功能检验前应具备的基本条件系统检验前应提供下列技术文件:●P&ID；●设备配置表；●接线测试记录（包括查线记录、绝缘电阻和接地电阻测试记录）；●调试记录和调试报告；●系统检验报告（包括产品检验报告、合格证书及相关材料）●系统已经完成全部的内部和外部连线，确认正确；4.2 基本功能检验项目4.2.1资料文件电气原理图用户手册接线检查表产品检验单产品合格证4.2.2 电源输入：工作电压供电电源频率其它参数4.2.3 柜内功能项柜内开关：-主电源开关-24VDC电源开关-PLC/触摸屏电源-其它开关柜内照明：15W柜内通风：排风扇温度控制：温控器过载保护：柜内电源插座：3孔、2孔多功能模数化插座4.2.4 柜面板和触摸屏功能确认指示灯：-电源指示：主电源合闸，电源指示灯亮-运行指示：UV预热指示：指示灯红色指示UV运行指示：指示灯绿色指示UV冷却指示：指示灯红绿闪烁-故障指示：故障指示灯闪烁，且蜂鸣报警转换开关-就地/远程转换开关-压载/旁通/排放转换开关按钮开关-急停开关触摸屏显示：10寸彩色屏4.2.5 触摸屏画面显示开机页面次页面-过滤器页面-UV页面运行模式参数设定系统状态报警状态阀门检查工程师模式-工程师模式1：参数设定数据查询-工程师模式2：过滤器参数设定UV参数设定5. 控制系统功能5.1 数据采集功能过滤器单元：差压控制信号自清洗行程正向位置信号自清洗行程反向位置信号UV消毒单元：UV强度信号UV腔体温度检测信号UV自清洗行程正向位置信号UV自清洗行程反向位置信号管路系统：系统电磁流量计流量信号On/Off阀门位置信号流量控制调节阀开度信号系统状态：包括UV灯管的运行状态，故障状态和工作状态电子镇流器的运行状态，故障状态和工作状态动力柜温度信号其它：船舶运行GPS地理位置信号日期及时间数据采集功能可通过所配备的监测设备和触摸屏页面各原始数据记录表进行验证。
压力容器产品安全质量监督检验大纲范本一、引言1. 背景2. 目的3. 适用范围4. 定义二、监督检验的目标及原则1. 目标2. 原则三、监督检验的组织及责任1. 组织架构2. 职责分工四、监督检验的基本要求1. 法规要求2. 相关标准要求五、监督检验的流程1. 提交申请2. 审核申请3. 检验准备4. 检验过程5. 检验评定6. 报告编制7. 结果公告六、监督检验项目及内容1. 外观检验2. 尺寸检验3. 技术要求检验4. 材料检验5. 强度试验6. 压力试验7. 安全装置检验七、监督检验的方法与要求1. 检验方法2. 检验设备与工具3. 检验记录八、监督检验结果的评定与判定1. 评定标准2. 判定方式九、监督检验的监督与管理1. 抽检计划2. 抽检方法3. 报告审核十、监督检验的监督与处罚1. 监督方式2. 处罚措施十一、监督检验的质量管理1. 质量控制2. 安全控制十二、监督检验的信息化建设1. 数据管理系统2. 信息化手段十三、监督检验的研究及改进1. 检验方法研究2. 技术改进十四、监督检验的例外处理1. 特殊情况处理2. 突发事件应对十五、监督检验的统计与分析1. 统计指标2. 分析方法结论以上是一份压力容器产品安全质量监督检验大纲的范本，仅供参考使用。
在实际应用中，具体内容需要根据实际情况进行调整和完善。
压载水检验报告1. 引言压载水是一种在海洋工程中广泛使用的灌注材料，用于增加船舶或海洋平台的稳定性。
本文将介绍对压载水进行检验的步骤和方法。
2. 实验设备为了进行压载水的检验，我们需要以下设备：•压载水样品•称重器•pH计•盐度计3. 检验步骤3.1 样品收集从船舶或海洋平台的压载水系统中取得样品。
确保取得的样品是充分混合并代表整个系统的水。
3.2 重量测量使用称重器准确地测量样品的重量。
记录下样品的质量以备后续分析使用。
3.3 pH值测量使用pH计测量样品的pH值。
将pH电极插入样品中，等待一段时间直至读数稳定，记录下pH值。
3.4 盐度测量使用盐度计测量样品的盐度。
将盐度计浸入样品中，等待一段时间直至读数稳定，记录下盐度值。
4. 结果分析根据测量结果，我们可以对压载水的质量进行评估和分析。
4.1 重量分析通过对样品重量的测量，我们可以计算压载水的密度。
密度是衡量压载水稳定性的重要指标之一。
较高的密度意味着压载水具有更好的稳定性。
4.2 pH值分析pH值可以反映压载水的酸碱性。
一般来说，压载水的pH值应保持在中性范围内，即7左右。
如果pH值过高或过低，可能会影响压载水的性能和稳定性。
4.3 盐度分析盐度是压载水中溶解的盐类的含量。
过高或过低的盐度都可能导致压载水的稳定性下降。
因此，合适的盐度范围对于压载水的性能至关重要。
5. 结论通过对压载水样品的重量、pH值和盐度的测量和分析，我们可以得出如下结论：•压载水的密度符合要求，具备良好的稳定性。
•压载水的pH值在合理范围内，不会对其性能产生负面影响。
•压载水的盐度适中，有利于保持其稳定性和性能。
通过本次检验，我们对压载水的质量进行了评估和分析，并得出了正面的结论。
这有助于确保在海洋工程中使用压载水时的安全和可靠性。
参考文献[1] 某某某. 海洋工程概论. XXX出版社, 20XX.[2] 另外一个作者. 压载水的应用及其质量控制. XX杂志, 20XX.。
压载水检验报告1. 引言本文档为对压载水检验的报告，旨在评估压载水的质量和适用性。
压载水是一种用于提高船舶稳定性、减轻荷载的特殊船舶用水。
本检验报告将对压载水的外观、化学成分以及微生物污染进行评估，并提供相应的分析结果和建议。
2. 方法本次压载水检验采用了以下方法和步骤：2.1 外观检验首先，对压载水的外观进行了检验。
外观检验通过目测水的透明度、颜色和异物等方面来评估水的质量。
在本次检验中，我们对压载水进行了全面的外观检查，并记录了相关观察结果。
2.2 化学成分检验接下来，对压载水的化学成分进行了检验。
化学成分检验主要是通过对压载水中的溶解物质进行分析来评估水的质量。
我们使用了标准化的化学分析方法和设备，以确定压载水中的主要化学成分，并对其进行了定量分析。
2.3 微生物污染检验最后，对压载水中的微生物污染进行了检验。
微生物污染检验主要是通过对水样进行培养和检验，以评估水中是否存在细菌、病毒和其他微生物。
我们采取了标准的微生物培养方法和技术，对压载水样品进行了相应的检验。
3. 结果和讨论根据上述检验方法和步骤，我们得到了以下结果和讨论：3.1 外观检验结果经过外观检验，我们发现压载水的透明度良好，没有明显的颜色变化，并且没有发现明显的异物。
这表明压载水的外观符合相关的质量要求，可以用于船舶的压载。
3.2 化学成分检验结果化学成分检验结果显示，压载水中主要包含水分和少量的无机盐。
我们还发现压载水中铁、铜、锌等金属含量低于相关标准的限制值。
从化学成分角度来看，压载水符合质量要求，并可安全使用。
3.3 微生物污染检验结果微生物污染检验结果显示，压载水中没有检测到细菌、病毒等有害微生物的存在。
这表明压载水在微生物污染方面符合相关质量标准，并可以安全使用。
4. 结论根据对压载水的外观、化学成分和微生物污染的检验结果，我们得出以下结论：•压载水的外观良好，符合质量要求。
•压载水的化学成分符合相关标准，可以安全使用。
AHEAD TM-BWMS型压载水管理系统型式认可试验大纲项目研发单位：合德海洋科技（大连）有限公司项目测试单位：上海海洋大学船舶压载水检测实验室二О一二年九月目录1总则 12试验目的 (1)3试验依据的规范、标准 (1)4型式认可试验项目及合格判定的标准 (2)4.1型式认可的范围 (2)4.1.1AHEAD TM– BWMS系列产品 (2)4.1.2主要零部件： (2)4.1.3紫外监控： (3)4.2岸基试验 (4)4.2.1有效衡准 (5)4.2.2合格衡准 (5)4.3船上实验 (6)4.3.1有效衡准 (6)4.3.2合格衡准 (6)4.4环境条件试验 (6)5岸基试验 (7)5.1试验准备和试验条件 (7)5.2样品的选择和符合性验证 (9)5.3试验中添加的生物门类 (10)5.4试验方法和试验程序 (10)5.4.1 出厂检验程序 (10)5.4.2性能试验程序 (12)5.4.3水样检测方法 (16)5.5取样示意图及取样说明 (18)5.5.1取样时间段设计 (18)5.5.2取样点的设置 (18)5.5.3采样记录 (20)5.6试验机构、试验地点和检测设备 (20)5.7拟定的样品分析实验室资质 (21)6船上试验 (21)6.1试验准备和试验条件 (21)6.1.1试验用文件和资料: (21)6.1.2试验用设备 (21)6.1.3试验设施 (21)6.1.4保障条件 (22)6.2样品的选择和符合性验证 (22)6.3试验中添加的生物门类 (23)6.4试验方法和试验程序 (23)6.4.1试验程序 (23)6.4.2水样检测方法 (27)6.5取样示意图及取样说明 (28)6.5.1取样点的设置 (28)6.5.2取样时间段设计 (31)6.6试验机构、试验地点和检测设备 (31)6.7拟定的样品分析实验室资质 (31)7电控系统环境条件试验 (31)7.1试验依据 (31)7.2试验条件 (32)7.3试验方法和试验程序 (32)7.4机构、试验地点和检测设备 (48)7.5拟定的样品分析实验室资质 (48)附录附录E1．岸基试验水质条件的调控附录E2．水质参数测定方法附录E3．生物检测方法附录E4．紫外线剂量计算书附录E5．参考文献1总则本试验大纲规定了AHEAD TM-BWMS型压载水管理系统型式试验的目的、内容和要求。
压力容器产品安全质量监督检验大纲概述随着工业生产和科学技术的不断发展，压力容器逐渐成为各行各业的必备设备，但其中存在着一定的安全隐患。
为了保障人民生命财产安全，必须对压力容器产品进行安全质量监督检验。
本文就压力容器产品安全质量监督检验相关内容进行阐述。
适用范围本标准适用于压力容器产品制造、使用、监督检验等环节中所涉及的各项安全质量监督检验工作，包括压力容器产品的设计、制造、安装、维修、保养和使用等各个阶段。
检验内容1. 产品设计•产品设计是否满足国家和地方规定的相关标准要求；•地震工况要求是否满足或超过规定标准。
2. 材料揭示检验•压力容器产品主要材料的合格证、质量证明材料等文件内容是否与委托加工单要求一致；•主要材料是否符合国家或行业标准的要求；•废材料和不合格材料的控制是否符合相关标准。
3. 焊接材料检验•焊条和焊丝是否符合相关标准；•焊接材料质量证明文件的审核情况是否合格。
4. 设备检验•压力容器产品相关部件、附件、仪表、管道、阀门等是否正确齐全，是否符合设计要求；•检验过程中应强调安全措施，采取相应的安全措施，避免因操作不当而造成的安全事故。
5. 焊接控制•焊接人员是否持有相关的资格证书；•焊接过程是否符合设备制造厂商、设计单位和国家标准要求；•控制焊接变形、内部缺陷和尺寸偏差等技术要求。
6. 焊接质量检验•焊缝外观质量和尺寸偏差是否符合设计要求；•焊缝的焊道性质是否符合设计要求；•至少进行超声波探伤或射线探伤。
7. 热处理•控制热处理参数是否正确和符合要求；•热处理后的产品硬度值是否符合要求。
8. 水压试验•检验设备要满足要求；•水压是否达到规定要求；•水压试验应采取安全措施。
9. 渗漏试验•渗漏试验的方法、时间、压力是否符合要求；•试验结果是否合格。
10. 结构考核•产品结构是否符合要求；•断口形态和位置是否符合标准要求；•高、低温冲击试验是否合格。
结论根据以上检验内容进行检验后，应得出符合要求或不符合要求的结论。
压载水处理系统水样化验法定要求
压载水处理系统是船舶上的一个重要设备，其作用是通过压载水处理设备将海水转化为可用于船舶运行的清洁水。
为了保证压载水处理系统的正常运行和水质安全，应按照法定要求进行水样化验。
一、法定要求
1. IMO规章
根据国际海事组织（IMO）规章MARPOL73/78附则IV，船舶在将压载水排放到海洋中前，必须对压载水进行化验。
化验结果应符合国际海事组织制定的标准。
2. 国家法律法规
我国《海洋环境保护法》规定，船舶在排放压载水前，必须对压载水进行化验，确保其符合国家规定的海洋环境保护标准。
二、水样化验方法
1. 采样
采样时应按照规定的方法和要求进行，确保采样过程不会污染水样。
一般应在运行压载水处理设备前采集水样，以确保水样的代表性。
2. 化验
化验应由具有资质的实验室进行，化验方法应符合国际海事组织规定的标准。
化验包括测定水样的pH值、盐度、悬浮固体、溶解氧、硫化氢、氨氮等指标。
3. 备案
化验结果应及时报告船舶管理机构，并备案保存，以备查阅。
三、结论
为了保证船舶运行的安全和环境保护，船舶管理机构和船员应严格按照法定要求进行压载水处理系统水样化验。
同时，还应加强压载水处理设备的维护和管理，确保设备的正常运行和水质安全。
压力容器产品安全质量监督检验大纲模版一、引言压力容器作为重要的工业装备，其安全质量监督检验工作至关重要。
本文将介绍压力容器产品安全质量监督检验的大纲模版。
二、产品安全质量监督检验目的和范围1. 目的压力容器产品安全质量监督检验的目的是确保压力容器产品符合国家相关技术标准和规定，具备安全可靠、稳定运行的基本要求，保障人员、设备和环境的安全。
2. 范围压力容器产品安全质量监督检验的范围包括但不限于以下内容：（1）产品设计、制造和销售单位的合法资质；（2）产品设计是否符合相关技术标准和规定；（3）产品制造过程中的质量控制；（4）产品运输、存储和安装环节的安全要求；（5）产品委托试验或检验报告等相关资料的真实性和有效性。
三、产品安全质量监督检验内容1. 设计审核（1）设计单位资质审查；（2）设计文件审核，包括设计计算、强度校核、安全附件设计等内容；（3）设计文件与技术标准或规范的符合性审核。
2. 制造审核（1）制造单位资质审查；（2）制造过程质量控制文件的审查，包括工艺控制计划、质量控制计划等；（3）制造过程的检查，包括材料采购、装配、焊接等环节的质量控制。
3. 压力试验（1）按照相关技术标准或规定进行压力试验；（2）试验过程的监督和记录。
4. 安全附件检测（1）安全附件资质文件的审核；（2）安全附件的现场检测，包括安全阀、压力表等的检查。
5. 安装环境检查（1）安装现场环境的检查，包括场地平整度、基础设施等；（2）安装单位的施工质量控制文件和过程的审核。
6. 委托试验和检验报告审核（1）委托试验资质文件的审核；（2）委托试验的监督和记录；（3）检验报告的真实性和有效性审核。
四、监督检验方法和要求1. 监督检验方法（1）抽样检验方法：按照抽样检验方案和比例进行抽样；（2）现场检查方法：对压力容器产品的生产制造、销售和使用现场进行检查；（3）验收性试验方法：对压力容器产品进行性能试验和功能验证。
2. 监督检验要求（1）监督检验应依据相关的技术标准、规范和监督检验程序进行；（2）监督检验应督促和指导设计、制造、销售单位全面执行相关要求和规定；（3）监督检验应及时发现和纠正存在的问题，防止不合格产品流向市场；（4）监督检验应及时处理压力容器产品安全事故和投诉，维护消费者合法权益。
船舶压载水处理装置（BWMS）
产品检验大纲
（第一版）
20XX年X月XX日发布20XX年X月XX日实施
拟制：批准：
日期：日期：
1.适用范围
本大纲适用于船舶压载水处理装置的产品检验，确保达到有关技术标准和用户的要求。
2.参考标准和文件
IMO 《船舶压载水管理系统认可导则》（G8）
《压载水处理装置（BWMS）技术条件》
产品图纸
产品调试报告
3. 一般技术要求
3.1 系统设备应符合《船舶压载水处理系统技术条件》要求，设计的图纸和技术文件经公司相关部门审核批准后，方能有效，才能制造。
3.2 原材料包括制作用的钢板、法兰、钢管，应有质量合格证明文件，经供应商进货检验合格后，方能投入生产。
3.3 罐体的强度符合设计及工艺要求，应为吊装制作合适的吊耳。
4. 制作方面的要求
4.1 排板要求：
相邻筒节的纵向焊接接头之间的距离不得小于200mm；盖、底的拼接接头端点与相邻筒节的纵向焊接接头之间的距离不得小于200mm；接管、补强圈、支座、支座垫板、吊耳、吊耳垫板等与筒体焊接接头的边缘距离不得小于50mm。
4.2 坡口要求：坡口加工表面应平滑，不得有裂纹、分层、夹渣等缺陷。
施焊前
须将坡口及其母材两侧表面20毫米范围内的氧化物、油污、熔渣等清除干净。
4.3 筒身组装后，必须保持内壁平齐，壳体上纵、环形焊接接头的最大允许对口
错边量，应符合下表1规定；复合钢板的对口错边量，应不大于钢板的50％，且不大于2mm。
表1
4.4 各接管的中心线应与设计中心线吻合，其最大偏差不得超过接管长度的0.5％，
且不大于3 mm。
各接管的安装位置允许偏差为2 mm，伸出长度允许偏差为
3 mm。
4.5 接管法兰面、人孔法兰面应垂直于接管或圆筒的主轴中心线，安装时应保证
法兰面的水平或垂直，其偏差Δe不得超过法兰外径Do的1%（法兰外径小于100毫米时，按100毫米计），且不大于3mm；法兰螺栓孔应对称分布在筒体主轴中心线的两侧。
4.6 护栏、爬梯和平台的制作所选用的标准，以与客户签订的技术协议为准，如
无特殊要求，按中国标准执行；
5 焊接要求
5.1 冷作工、电焊工必须具有有效的资质证书。
5.2 焊条及焊剂使用前按产品说明书规定的烘焙时间和温度进行烘焙，低氢型焊
条经烘焙后，放入保温桶内，随取随用。
5.3 施焊前，焊工应检查焊件的接头质量和焊区的处理情况；如发现有不符合的
质量要求时，应修正合格后方可施焊。
5.4 为使筒体内表面减少变形，在保证质量的前提下，宜选用小工艺规范、短电
弧和多层多道焊工艺;层间温度不宜过高, 每一层焊道焊完后，应即时检查，清除缺陷后再焊。
5.5 双面焊时，对内表面焊接接头的坡口两侧各100 mm范围内应涂上白垩粉或
其他防溅剂，以防止飞溅物沾污焊件表面。
焊接完毕，焊工应清理焊缝表面的熔渣及两侧的飞溅物。
5.6 焊件的焊缝应平整、光滑、不应有裂纹、气孔、夹渣、未焊透、未熔合等缺
陷。
5.7 焊缝咬边深度不大于0.5mm，咬边连续长度不大于100mm，焊缝两侧咬边
总长不得超过该焊缝长度的10％。
5.8 罐壁的纵向对接接头不得有低于母材表面的缺陷；罐壁的环向对接接头低于
母材表面的凹陷深度，不得大于0.5mm，凹陷的连续长度不得大于100mm，凹陷的总长度，不得大于该焊接接头长度的10％。
5.9 焊接接头的宽度应按坡口宽度两侧各增加1～2mm。
5.10 表面余高e≤1+0.2倍焊接接头宽度，且不大于4mm。
6 防腐、涂装质量要求
6.1 材料预处理：对所采购的板材、型材，先进行表面预处理，表面喷砂或喷丸
处理，喷砂达到Sa2.5级，一般处理后的金属表面应在4小时内进行第一次涂装作业, 所喷涂环氧富锌底漆，漆膜厚度在20～30um。
6.2 工件在制作完毕，检验合格后，进行表面二次处理：碳钢制品防腐油漆前彻
底清除焊渣、飞溅、铁锈、毛刺、锐边打磨倒钝。
6.3 所选用油漆的品牌、颜色、漆膜厚度，以与客户签订的技术协议为准；如无
特殊要求，执行本公司标准，依次喷涂环氧富锌底漆、环氧云铁中间漆、环氧类面漆，干漆膜厚度室外一般为150μm,室内应为125μm，其允许偏差为－25μm。
6.4 除法兰密封面等特殊表面，碳钢材料制作的产品的表面均应油漆。
6.5 涂装表面质量应均匀细致、无明显色差、无流挂、失光、起皱、针孔、气孔、
返锈、裂纹、脱落、赃物粘附、漏涂等、附着力好。
7 清洗机构的制作要求
7.1 清洗机构应符合本公司的相关技术规定，并与过滤器或UV本体相配套，按
规定程序，设计的图纸和技术文件经公司审核合批准，方能有效，才能进行制造。
7.2 用于制作清洗机构的原材料、外购件、外包加工件必须有合格证明文件，经
进货验证合格后方能投入生产。
7.3 焊件的表面应平整光洁，两侧应平整过渡，焊缝不得有裂纹、烧穿、焊瘤及
影响产品的焊接缺陷，焊缝咬边的深度不应超过下表3规定：
表3
7.4 装配要求
7.4.1 清洗机构的驱动轴平面应垂直于UV或过滤器的主轴中心线，安装时应保
证平面的水平或垂直，其偏差Δe不得超过法兰盘外径Do的1%（法兰外径小于100毫米时，按100毫米计），且不大于3mm；法兰螺栓孔应对称分布在主轴中心线的两侧。
7.4.2 相邻的机壳法兰面连接应平整密合，其间隙不应超过0.5毫米，机壳内表
面接头处错位偏差不应超过1.4毫米。
7.4.3 清洗支架部件最大尺寸边缘与机壳间的名义间隙不得超过下表8的规定，
最小间隙不得小于名义间隙的50％。
7.4.4 安装后的清洗轴直线度不应超过下表9规定
8 清洗机构试运转试验要求
8.1 机器运转平稳可靠，紧固件无松动现象。
8.2 工厂试运行时，连续运行时间不应少于2h；电机、减速机工作温度正常，轴
承温升应不大于75º，清洗及机构与机壳之间无异常声响。
8.3 减速器无漏油现象，无异常声响，电器设备、联轴节安全可靠。
8.4 清洗机构运转时，电机所产生噪声≤65dB。
8.5 试运行时，处理能力应达到设计要求。
8.6 电动机电流应平稳，不得大于额定电流。
9 设备的检验方法与规则
9.1 每台UV反应器和自清洗过滤器设备经过最终检验，质量合格后方能出厂，
并附有合格证。
设备装配完毕，装配检验符合要求后，可进行相关试验检验，试验应符合以下要求:
9.2 先进行空负荷运行，后进行负荷运行。
9.3 电机转向正确，电流应平稳,不得大于额定电流，控制箱无异常跳闸现象。
9.4 清洗机构运转时应平稳，不得有冲击、振动和不正常响声。
9.5 负载试验在规定的试验台上进行。
9.6 负载试验时，电动机、减速机、清洗机构三者应匹配，电动机运行平稳；轴承箱工作温度正常，且最高温度不超过75℃，润滑密封无泄漏，无异常声音；清洗机构运转时应平稳，无周期性振动、跳动和不正常响声。
9.7 负载试验的同时，完成相应的功能检测。
9.8 空负荷运行持续时间不少于10分钟；
9.10 负载试验运行持续时间不少于40分钟；
9.11 电机噪声≤85dB。
9.12 试验及检验规则应符合下表2的规定。
表2：现场试验及检验表
9 记录
适用的检验记录表见附件。
检验记录表。
