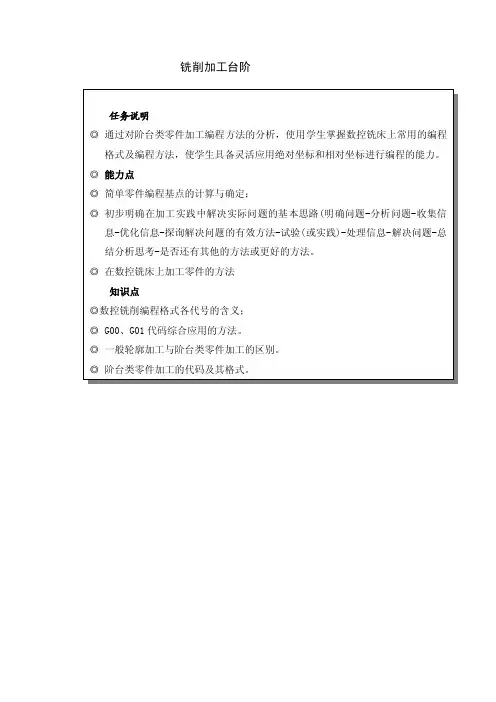

铣削加工台阶
务任务描
知识链教学引入：由简单轮廓加工相关知识引入。
课题五铣削加工台阶
如图所示有一台阶状工件需要加工，材料为45号钢，编程完成此工件的铣削加工。
课题解析
工艺分析：
采用虎钳装夹，取工件上表面的角点为程序原点。
又本工件每个台阶的高度都是10mm，基本上不允许铣刀一刀加工到位，本案例使用的是经济型的锥柄刀具（即普通铣床用的刀具），加工时承受的切削力比较大，且铣刀伸出的长度较短，刚性好，可以考虑每次切削时的背吃刀量为5mm。
工艺卡片：
机床：数控铣床加工数据表
工序加工内容刀具刀具类型
主轴转
速
进给量
刀具半
径补偿
刀具长
度补偿
1 外形铣削T01 Φ12铣刀700 80 无无
刀路设计：
NC加工程式：
O0023;
N1;(加工a层，z：-5mm)
G90 G54;
M03 S700;
G00 X-16.0 Y-8.0 Z100.0;
Z2.0;
G1 Z-5.0 F200;
G91 Y56.0 F80;
X-10.0;
Y-56.0;
N2;(加工b层，z：-10mm)
X10.0;
Z-5.0;
Y56.0;
一、在80 x 60 x40mm的毛坯上加工如下图所示的台阶，编写加工程序。
铣台阶面常用的方法铣台阶面是一种常见的加工方法，它可以用于制造各种不同形状的台阶面。
在本文中，我们将介绍一些常用的铣台阶面方法，以及它们的优缺点。
1. 直线铣削法直线铣削法是最常见的铣台阶面方法之一。
它使用一把直线铣刀，将工件表面上的材料切削掉，以形成所需的台阶面形状。
这种方法的优点是简单易行，适用于各种不同形状的工件。
缺点是需要多次铣削才能达到所需的精度，而且铣削过程中容易产生振动和噪音。
2. 圆弧铣削法圆弧铣削法是一种更加精确的铣台阶面方法。
它使用一把圆弧铣刀，将工件表面上的材料切削掉，以形成所需的台阶面形状。
这种方法的优点是可以达到更高的精度，而且铣削过程中产生的振动和噪音较少。
缺点是需要更高的技术水平和更复杂的设备。
3. 球形铣削法球形铣削法是一种用于制造球形台阶面的方法。
它使用一把球形铣刀，将工件表面上的材料切削掉，以形成所需的球形台阶面形状。
这种方法的优点是可以制造出非常精确的球形台阶面，而且铣削过程中产生的振动和噪音较少。
缺点是需要更高的技术水平和更复杂的设备。
4. 滚刀铣削法滚刀铣削法是一种用于制造斜面台阶面的方法。
它使用一把滚刀，将工件表面上的材料切削掉，以形成所需的斜面台阶面形状。
这种方法的优点是可以制造出非常精确的斜面台阶面，而且铣削过程中产生的振动和噪音较少。
缺点是需要更高的技术水平和更复杂的设备。
5. 立铣削法立铣削法是一种用于制造立面台阶面的方法。
它使用一把立铣刀，将工件表面上的材料切削掉，以形成所需的立面台阶面形状。
这种方法的优点是可以制造出非常精确的立面台阶面，而且铣削过程中产生的振动和噪音较少。
缺点是需要更高的技术水平和更复杂的设备。
铣台阶面是一种非常重要的加工方法，它可以用于制造各种不同形状的台阶面。
不同的铣削方法有不同的优缺点，需要根据具体情况选择合适的方法。
在使用铣台阶面方法时，需要注意安全和精度，以确保最终产品的质量和可靠性。

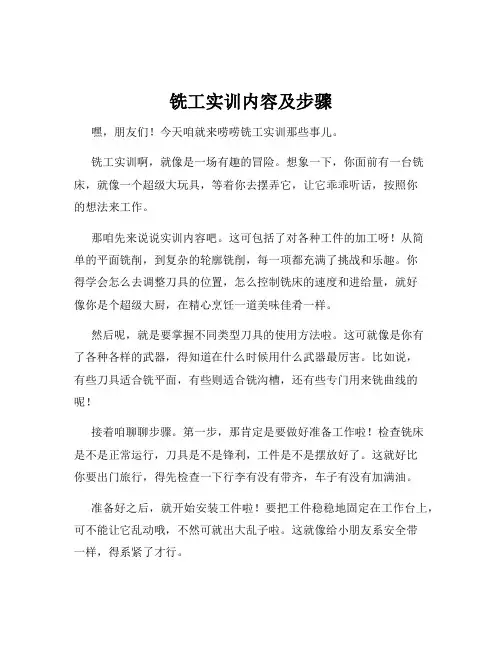

铣工实训内容及步骤嘿，朋友们！今天咱就来唠唠铣工实训那些事儿。
铣工实训啊，就像是一场有趣的冒险。
想象一下，你面前有一台铣床，就像一个超级大玩具，等着你去摆弄它，让它乖乖听话，按照你的想法来工作。
那咱先来说说实训内容吧。
这可包括了对各种工件的加工呀！从简单的平面铣削，到复杂的轮廓铣削，每一项都充满了挑战和乐趣。
你得学会怎么去调整刀具的位置，怎么控制铣床的速度和进给量，就好像你是个超级大厨，在精心烹饪一道美味佳肴一样。
然后呢，就是要掌握不同类型刀具的使用方法啦。
这可就像是你有了各种各样的武器，得知道在什么时候用什么武器最厉害。
比如说，有些刀具适合铣平面，有些则适合铣沟槽，还有些专门用来铣曲线的呢！接着咱聊聊步骤。
第一步，那肯定是要做好准备工作啦！检查铣床是不是正常运行，刀具是不是锋利，工件是不是摆放好了。
这就好比你要出门旅行，得先检查一下行李有没有带齐，车子有没有加满油。
准备好之后，就开始安装工件啦！要把工件稳稳地固定在工作台上，可不能让它乱动哦，不然可就出大乱子啦。
这就像给小朋友系安全带一样，得系紧了才行。
然后就是选择刀具啦，这可得慎重，选错了刀具，就像战士拿错了武器，那可不行呀！选好刀具，调整好参数，就可以开始铣削啦！看着工件在刀具的作用下一点点变成你想要的形状，那种成就感，简直爆棚啊！在铣削的过程中，你可得时刻注意着，不能走神哦！就像开车一样，得时刻盯着路况。
要是不小心出了差错，那可就麻烦啦。
等铣削完成后，别着急庆祝，还得检查一下工件是不是符合要求呢。
要是有瑕疵，那可得重新来一遍。
这就像你做完作业，得检查一遍有没有错误一样。
铣工实训啊，真的是既有趣又能学到好多东西。
它能让你感受到机械加工的魅力，也能让你体会到自己动手的快乐。
虽然过程中可能会遇到一些困难，但是别怕呀，办法总比困难多嘛！总之呢，铣工实训是一次非常棒的体验，只要你用心去学，肯定能学到很多实用的技能。
还等什么呢，赶紧去试试吧！你会爱上它的，我保证！。
铣台阶重点：尺寸的控制，及工序的安排难点：台阶面垂直度的控制《铣工工艺与技能训练》铣床铣刀和夹具步骤教学内容教法、学法及活动时间分配【导入】【新课】同学们看看这是什么？对，是台阶！说说它有什么特点？一层比一层高今天我们要学习的内容就用铣床去做出这些台阶！图片展示5min步骤教学内容教法、学法及活动时间分配（二）在铣床上铣台阶面举例图2-26 台阶的铣削加工方法(a)立铣铣台阶；(b)单刃铣台阶；(c)双刃铣台阶（二）在铣床上铣台阶面举例以图2-27台阶工件为例，介绍台阶面的具体加工步骤。
图2-27 台阶零件图1、机床与刀具的选择根据图纸，确定该工件和铣床；切削刀具选用D=Φ16mm，。
2、基准确定加工台阶面工件时，应选择较大的平面作为基准。
3、工件的装夹根据工件形状，选用机用平口钳装夹工件。
将平口钳安放在工作台中间位置。
利用我们以后用的都是端铣，因为立式铣床，所用到都是端铣加工！分组练习，让他们控制表面粗糙度！20min阶面铣削加工。
图2-29 立铣刀铣台阶3、训练设备与器材（1）X5025立式升降台铣床（2）机用平口钳（3）螺旋圆柱铣刀（Φ22mm，z=3）4、切削用量选择粗铣：vƒ=60mm/min，n=197r/min。
粗铣：vƒ=35mm/min，n=375r/min。
5、台阶面工件铣削的步骤（1）看图并检查毛坯尺寸36mm ×40mm×36mm，计算加工余量。
（2）选用立铣刀，规格为Φ22mm，z=3铣刀，安装并校正立铣头，将铣刀安装在立铣头锥孔中。
（3）选用机用平口钳装夹工件，校正固定钳口，使其与横向进给方向平行，然后紧固。
（4）将工件放在钳口内，垫上平行垫铁，夹紧并检查工件与垫铁是否贴紧。
（5）选择合适的铣削用量，主轴转速为197r/min，进给量60mm/min，将主轴变速箱和进给变速箱上各手柄扳至所需位置。
作业1.台阶加工时，我们如何控制对称度？2.如果一个尺寸出现偏差，我们如何改正？目标达成分析课后反思图2-27 台阶零件图图2-29 立铣刀铣台阶。
、1、台阶面零件有哪些基本工艺要求？答：对台阶面零件的基本工艺要求有：（1）尺寸精度要求主要是台阶与其他零件相配合尺寸的精度要求。
（2）形状位置精度要求它包括各加工表面的平行度、台阶侧面与零件侧面基准面的平行度，以及双台阶两侧面对中分线的对称度等。
（3）表面粗糙度要求。
2、铣削台阶面的几种常用方法及各种方法的特点答：在成批或大量生产时，一般采用组合铣刀铣削台阶面。
此种方法，采用等直径成组铣刀和调整垫圈，经调正后可在一次进给运动后铣出双台阶或多台阶零件。
虽然刀具刃磨、调整较困难，但生产效率高，刀具调整后操作简单，并能保证工件质量。
另一种方法是用单刀（即一把铣刀）铣削台台阶面。
当台阶尺寸较小时，一般在卧式铣床上用不着一把三面刃铣刀进行铣削；当台阶尺寸较大时，常用端铣刀或立铣刀在立式铣床上铣削。
这种方法，在铣削双台阶或多台阶零件时，台阶尺寸由操作者每次调整工作台移距后获得，生产效率低，质量不易保证，常用于单件小批生产或用于铣削台阶尺寸较大的零件。
3、在万能卧式铣床上铣削台阶面和直角沟槽时，若工作台“零位”不准，会造成什么不良后果?答：在万能卧式铣床上，用盘铣刀加工台阶面时，若工作台“零位”不准，则铣出的台阶两侧面将呈弧形凹面，且上窄下宽，使台阶尺寸和形状不准。
用立铣刀和端铣刀加工台阶面时，也会出现上述现象。
用盘铣刀加工直角沟槽时，铣出的直角沟槽会出现上宽下窄的现象，并使两侧面呈弧形凹面。
用立铣刀铣削直角沟槽时，槽底将产生弧形凹面。
4、用三面刃铣刀加工一条与基准侧面成30°夹角的直角沟槽时，应将机床用平口虎钳扳转角度，还是将铣床工作台扳转角度？为什么?答：应将机床用平口虎钳扳转30°，而不能将工作台扳转30°。
因为机床用平口虎钳转过30°后，使基准侧面与进给方向成30°夹角，铣出的直角沟槽与基准侧面就成30°夹角。
如将工作台扳转30°，基准侧面将随工作台一起扳转30°，基准侧面与进给方向还是平行的，这时盘铣刀两侧面与基准面却成30°夹角，因此铣不出与基准面夹20°的直角沟槽。
