热虹吸式再沸器的设计与选用解析作者：陈发挥来源：《中国化工贸易·中旬刊》2018年第10期摘要：再沸器常用于蒸馏塔底，对塔底流体加热使其部分汽化返回塔内，为蒸馏塔提供上升蒸汽，设计再沸器时，必须与蒸馏塔的使用特点和结构联系起来。

在石油化工厂，热虹吸式再沸器应用很广泛，且多采用管壳式。

关键词：再沸器;热虹吸式;设计;选用1 常见再沸器的种类1.1 立式热虹吸再沸器如图所示立式热虹吸再沸器是利用塔底单相釜液与换热器传热管内汽液混合物的密度差形成循环推动力，构成工艺物流在精馏塔底与再沸器间的流动循环。

立式及卧式热虹吸再沸器本身没有气、液分离空间和缓冲区，这些均由塔釜提供。

工艺物流侧在管程，传热系数高，投资低，为获得好的循环，可能需要比较高的塔裙高度。

汽化率为15%-40%。

可用于真空和低压系统。

式热虹吸再沸器具有的特点：循环推动力是釜液和换热器传热管气液混合物的密度差;结构紧凑、占地面积小、传热系数高;壳程不能机械清洗，不适宜高粘度、或脏的传热介质;塔釜提供气液分离空间和缓冲区;设备被直接安装在塔旁由于管线系统简单，故设备造价低。

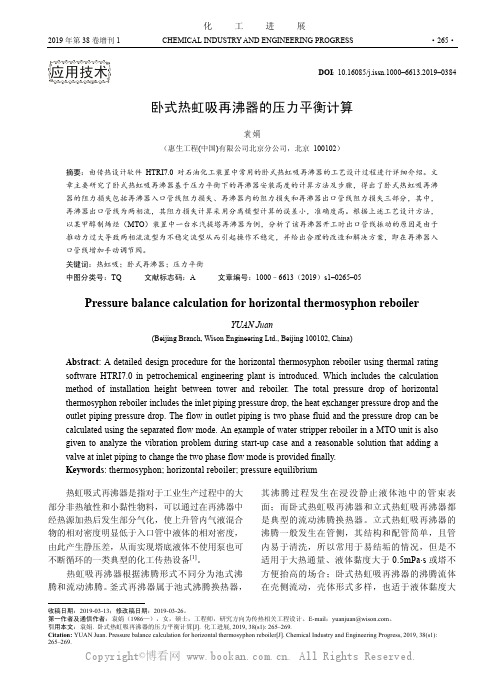

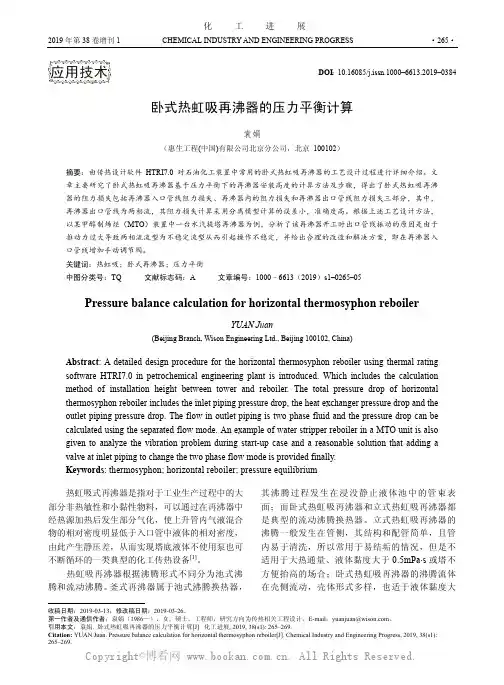

1.2 卧式热虹吸式再沸器如图所示卧式热虹吸式再沸器加热介质在管内流动，管程可以为单流程也可以为多流程。

进料是从塔底下降管引入再沸器，液体在壳程沸腾发生汽化，形成密度较小的汽液混合物，由于进料管和排出管中液体的密度差产生静压差，成为流体自然循环的推动力。

臥式热虹吸式再沸器具有的特点：循环推动力是釜液和换热器传热管气液混合物的密度差;占地面积大，传热系数中等，维护、清理方便;塔釜提供气液分离空间和缓冲区。

有较高的循环率，因而有较高的流速和较低的出口干度，从而防止了高沸点组分的积聚和降低了结垢的速率。

工艺物流侧在壳程，传热系数中偏高，投资适中，占地面积大，裙座高度低，汽化率为3%-35%。

2 热虹吸式再沸器流动沸腾机理立式热虹吸式再沸器的受热段可分为五段，分别为：①单相对流显热段，由于静压头的存在，该区域的压力大于流体饱和状态的压力。

立式热虹吸再沸器简介图14.立式热虹吸再沸器（1）立式热虹吸再沸器是利用热介质在壳侧提供热量将管侧工艺流体加热沸腾的管壳式换热器，它是自然循环的单元操作，动力来自与之相连的精馏塔塔釜液位产生的静压头和管内流体的密度差。

（2）立式热虹吸再沸器广泛地应用于化与卧式相比, 其循环速率高, 传热膜系数高。

但是, 工业上应用的立式热虹吸再沸器其加热督要有一定高度才能获得较高的传热速率, 而塔底液面与再沸器上部管板约为等高, 这样就提高了塔底的标高, 使设备安装费增加, 并且设备的清洗和维修也困难。

（3）立式热虹吸再沸器的不稳定性, 往往是由于两相流的不稳定流型所致。

在立式热虹吸管内蛇两相流沸腾流型, 自下而上相继出现（4）鼓泡流、弹状流、环状流及环雾流等。

弹状流的大汽抱的不断出现与破裂, 激发了操作的不稳定性。

（5）立式热虹吸再沸器与卧式相比, 虽有较好的防垢性能, 但对于粘度大的物料, 例如, 石按化工中一些高分子聚合物, 也常因结垢堵塞管道, 而要定期清除垢物。

严重的情况下, 运转一年就会将再沸器中绝大部分管子堵死, 垢物的清除费力费时, 十分困难。

（6）一般立式热虹吸式的管程走工艺液体，壳程走加热蒸汽。

改善立式热虹吸再沸器的操作性能, 强化其传热, 具有十分重要的意义其特点有：结构紧凑,占地面积小,传热系数高.壳程不能机械清洗,不适宜高粘度,或脏的传热介质.塔釜提供气液分离空间和缓冲区.3.1.1 立式热虹吸再沸器的选用和设计计算步骤（1）强制循环式:适于高粘度,热敏性物料,固体悬浮液和长显热段和低蒸发比的高阻力系统。

（2）内置式再沸器:结构简单.传热面积小,传热效果不理想.釜内液位与再沸器上管板平齐3.1.2 设计方法和步骤：立式热虹吸式再沸器的流体流动系统式有塔釜内液位高度Ι、塔釜底部至再沸器下部封头的管路Ⅱ、再沸器的管程Ⅲ及其上部封头至入塔口的管路Ⅳ所构成的循环系统。

由于立式热虹吸再沸器是依靠单相液体与汽液混合物间的密度差为推动力形成釜液流动循环，釜液环流量，压力降及热流量相互关联，因此，立式热虹吸再沸器工艺设计需将传热计算和流体力学计算相互关联采用试差的方法，并以出口气含率为试差变量进行计算。

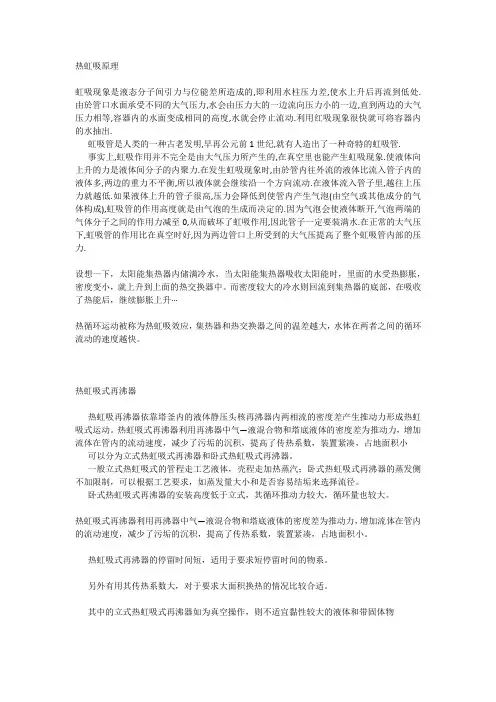

热虹吸原理虹吸现象是液态分子间引力与位能差所造成的,即利用水柱压力差,使水上升后再流到低处.由於管口水面承受不同的大气压力,水会由压力大的一边流向压力小的一边,直到两边的大气压力相等,容器内的水面变成相同的高度,水就会停止流动.利用红吸现象很快就可将容器内的水抽出.虹吸管是人类的一种古老发明,早再公元前1世纪,就有人造出了一种奇特的虹吸管.事实上,虹吸作用并不完全是由大气压力所产生的,在真空里也能产生虹吸现象.使液体向上升的力是液体间分子的内聚力.在发生虹吸现象时,由於管内往外流的液体比流入管子内的液体多,两边的重力不平衡,所以液体就会继续沿一个方向流动.在液体流入管子里,越往上压力就越低.如果液体上升的管子很高,压力会降低到使管内产生气泡(由空气或其他成分的气体构成),虹吸管的作用高度就是由气泡的生成而决定的.因为气泡会使液体断开,气泡两端的气体分子之间的作用力减至0,从而破坏了虹吸作用,因此管子一定要装满水.在正常的大气压下,虹吸管的作用比在真空时好,因为两边管口上所受到的大气压提高了整个虹吸管内部的压力.设想一下，太阳能集热器内储满冷水，当太阳能集热器吸收太阳能时，里面的水受热膨胀，密度变小，就上升到上面的热交换器中。

而密度较大的冷水则回流到集热器的底部，在吸收了热能后，继续膨胀上升···热循环运动被称为热虹吸效应，集热器和热交换器之间的温差越大，水体在两者之间的循环流动的速度越快。

热虹吸式再沸器热虹吸再沸器依靠塔釜内的液体静压头核再沸器内两相流的密度差产生推动力形成热虹吸式运动。

热虹吸式再沸器利用再沸器中气—液混合物和塔底液体的密度差为推动力，增加流体在管内的流动速度，减少了污垢的沉积，提高了传热系数，装置紧凑，占地面积小可以分为立式热虹吸式再沸器和卧式热虹吸式再沸器。

一般立式热虹吸式的管程走工艺液体，壳程走加热蒸汽；卧式热虹吸式再沸器的蒸发侧不加限制，可以根据工艺要求，如蒸发量大小和是否容易结垢来选择流径。

熱虹吸原理虹吸現象是液態分子間引力與位能差所造成的,即利用水柱壓力差,使水上升後再流到低處.由於管口水面承受不同的大氣壓力,水會由壓力大的一邊流向壓力小的一邊,直到兩邊的大氣壓力相等,容器內的水面變成相同的高度,水就會停止流動.利用虹吸現象很快就可將容器內的水抽出.虹吸管是人類的一種古老發明,早在西元前1世紀,就有人造出了一種奇特的虹吸管.事實上,虹吸作用並不完全是由大氣壓力所產生的,在真空裏也能產生虹吸現象.使液體向上升的力是液體間分子的內聚力.在發生虹吸現象時,由於管內往外流的液體比流入管子內的液體多,兩邊的重力不平衡,所以液體就會繼續沿一個方向流動.在液體流入管子裏,越往上壓力就越低.如果液體上升的管子很高,壓力會降低到使管內產生氣泡(由空氣或其他成分的氣體構成),虹吸管的作用高度就是由氣泡的生成而決定的.因為氣泡會使液體斷開,氣泡兩端的氣體分子之間的作用力減至0,從而破壞了虹吸作用,因此管子一定要裝滿水.在正常的大氣壓下,虹吸管的作用比在真空時好,因為兩邊管口上所受到的大氣壓提高了整個虹吸管內部的壓力.設想一下，太陽能集熱器內儲滿冷水，當太陽能集熱器吸收太陽能時，裏面的水受熱膨脹，密度變小，就上升到上面的熱交換器中。

而密度較大的冷水則回流到集熱器的底部，在吸收了熱能後，繼續膨脹上升···熱迴圈運動被稱為熱虹吸效應，集熱器和熱交換器之間的溫差越大，水體在兩者之間的迴圈流動的速度越快。

熱虹吸式再沸器熱虹吸再沸器依靠塔釜內的液體靜壓頭核再沸器內兩相流的密度差產生推動力形成熱虹吸式運動。

熱虹吸式再沸器利用再沸器中氣—液混合物和塔底液體的密度差為推動力，增加流體在管內的流動速度，減少了污垢的沉積，提高了傳熱係數，裝置緊湊，占地面積小可以分為立式熱虹吸式再沸器和臥式熱虹吸式再沸器。

一般立式熱虹吸式的管程走工藝液體，殼程走加熱蒸汽；臥式熱虹吸式再沸器的蒸發側不加限制，可以根據工藝要求，如蒸發量大小和是否容易結垢來選擇流徑。

热虹吸再沸器毕康【摘要】换热器是冷热流体进行热量传递的重要化工单元设备。

在给定的工艺条件和操作条件下,立式热虹吸再沸器是一种通过沸腾传热完成热量传递功能,同时又具有一定汽化空间的特殊换热设备。

【期刊名称】《科学家》【年(卷),期】2016(004)004【总页数】2页(P37-38)【关键词】再沸器;换热器;沸腾传热【作者】毕康【作者单位】郑州大学,河南郑州450001【正文语种】中文【中图分类】TQ05虹吸现象是液体从较高的液位的一端由管道经过一段高出液体水平面的管段自发流向较低液位的另一端的现象，是由于液体在重力作用下向下流动后在管道中产生真空，在真空与外界气压压差作用下把液体吸上来。

热虹吸现象和虹吸现象是不同的概念，只是热虹吸现象与虹吸现象有所相似。

热虹吸现象是液体被加热后部分汽化，形成汽液混合物，被加热的混合物体积膨胀变大而密度变小上升使混合物间形成密度差致使较冷的液体及时补充过来的现象。

热虹吸的推动力是气相和液相的密度差，是一种自然循环，当然也是一种热循环效应。

再沸器一般是间壁式换热器中的管壳式换热器，是一种通过沸腾传热完成热量传递功能同时又具有一定汽化空间的特殊换热设备。

其主要类型有立式再沸器、卧式再沸器、釜式再沸器和内置式再沸器。

其中从循环动力来看又有热虹吸式的和强制循环式的。

再沸器是精馏工艺中精馏塔非常重要的辅助设备。

精馏工艺中釜液由精馏塔塔底进入到再沸器中，一般情况下在再沸器中约有25％～30％的液体被汽化，已经汽化的两相流体又流进精馏塔中，其中的气相组分向上通过塔盘，液相组分则流到精馏塔塔底。

工艺过程中，再沸器其主要作用是将精馏塔的釜液蒸发，并维持塔中的上升蒸汽量，若介质清洁不易堵塞，可以选用立式热虹吸再沸器。

立式热虹吸再沸器的热流体流经壳程，沸腾过程在管程进行，由塔釜内液面高度提供流动循环的驱动压头。

一般情况下，再沸器的上管板与塔釜内液面在同一高度，而且在真空条件下，塔釜液面的高度为换热管管束长度的0.5～0.8倍。

热虹吸式重沸器原理是什么？
依靠重沸器安装位置低于塔底标高而形成的一定位差，使塔底液体自动流出，并由重沸器底部流入重沸器，在重沸器内部分液体被加热汽化，形成气液混合物，密度显著变小，从而在重沸器的入口和出口产生静压差，工艺流体不用泵就可以自然循环回塔，完成操作过程。

釜式重沸器
热虹吸式重沸器与釜式重沸器有何区别?
(1)卧式热虹吸式重沸器体积小得多;
(2)热虹吸式重沸器中油品经加热、升温,部分要气化相变,但器内没有气化空间,不进行气、液分离;釜式重沸器本身有蒸发空间;
(3)热虹吸式重沸器由于是沸腾传热,传热系数很大,因而虽然传热面积较小,但加热负荷却很大;
(4)釜式重沸器相当于塔的一块理论塔盘。

立式虹吸再沸器工艺设计设计一台立式热虹吸再沸器，以前塔顶蒸汽冷凝为热源，加热塔底釜液使其沸腾。

前塔顶蒸汽组成：乙醇0.12，水0.88，均为摩尔分数，釜液可视为纯水。

具体条件及物性如下前言能源是国民经济和社会发展的重要物质基础。

我国资源总量较为丰富，但人均占有资源相对不足，能源和其它重要矿产资源的人均占有量仅为世界平均水平的一半。

化学工业在整个国民经济体系中占有相当重要的地位，其发展速度和水平直接制约着其它许多部门的发展;同时，化学工业又是能源消耗较多的部门，化学工业消耗的各种能源约占全国能源产量的9%，占全国工业耗能的23%。

目前，日趋严峻的资源、环境和安全约束以及市场竞争的压力，要求化学工业必须利用当今先进的技术，改善生产和管理，以实现更高效、低耗、清洁和安全的生产。

在石化企业中，再沸器是精馏塔的重要辅助设备之一，它提供了精馏过程所需的热量，其节能潜力非常大。

再沸器设计的好坏，操作正常与否，直接影响着精馏塔的分离效果。

为了有效的利用能源，对再沸器正确的选择和设计就显得十分重要。

流态化是一门旨在强化颗粒与流体之间接触和传递的工程技术。

近年来，由于生产实际需求的推动，流态化技术得到新的发展，取得的成果越来越多，其优点越来越为人们所认识，并且己经成为引人注目的前沿研究领域。

另外，在化工过程设计中，要应用到大量的基础物性数据。

开发一个数据库，包含这些基本的物性数据或者计算方法，在这些化工过程的设计中，就可以直接从数据库中查取有关的数据，省去烦琐的物性查取和计算的过程，简化设计，因此也是一项十分有意义的工作。

2立式热虹吸再沸器简介：热虹吸再沸器在化学工业中有非常广泛的应用，它具有非常高的传热系数，并且不需要泵来推动工艺流体的循环，从而使得设备费降低。

但是因为在热虹吸再沸器中流体流动和传热之间紧密相关，其设计过程十分复杂，要考虑到许多相关的因素，一般首先要根据工艺要求，同时考虑一些细节因素，选择再沸器的类型此基础上选择压力平衡计算式和传热计算式，进行工艺设计。

论文题目:立式热虹吸式再沸器的设计院(部)名称:机械学院学生姓名:专业:学号:指导教师姓名:论文提交时间:论文答辩时间:学位授予时间:摘要精馏的本质是利用不同物质的挥发度不同，通过多次汽化、多次冷凝的精馏过程而达到物质分离的单元操作过程，而多次汽化所需的能量即通过再沸器提供的，这就是再沸器的作用。

甲醇釜液再沸器是一种换热器，通常采用热虹吸式换热器，也是一种列管式换热器，在生产企业中占有较重要的地位，它直接影响产品的质量和产量。

本设计主要是对其工艺、结构等的设计，通过选用换热设备的型号和对国标的查找，设计出经济实用的化工设备。

再沸器的结构图使用AutoCAD二维绘图软件绘制，清楚地表达出结构尺寸，便于改进和生产。

主要介绍了再沸器的设计工作以及它在生产过程中处于的地位和作用，它是精馏塔不可或缺的一部分，它提供给精馏塔多次汽化所需的能量，它与冷凝器等都是换热设备。

关键词：再沸器汽化AutoCAD列管式换热器甲醇ABSTRACTDistillation is the physical separation unit operation which is achieved by the repeated distillation process of several vaporization and condensation, since the volatility of different materials vary from each other. And the energy required for vaporization is provided by the reboiler This is the role of the reboiler.Methyl reboiler is a heat exchanger, it is also a tube-type heat exchanger. In the manufacturer industry it plays a very important role, for it has direct impact on the product quality and yield .This design is mainly for its technology, structure design. By selecting the model and the national standards of the heat transfer exchanger, we can come up with the economic and practical design of chemical equipment. Reboiler structure diagram is drawn by the two-dimensional drawing software drawing AutoCAD.So we can clearly express the structure size and it is convenient for us for further improvement and production.Now we have completed the design of the reboiler and its role in the production process. It is an integral part of the distillation column, which provides the energy needed to vaporize several distillation columns. Along with condensers they are both the heat exchangers.Key words：Reboiler ；Vaporization ；AutoCAD ；distillation column heat exchanger ；methyl目录前言 (3)第一章再沸器基本参数 (5)1.1、设计任务和设计条件 (5)1.2、再沸器类型的选择 (6)1.3、流程的安排 (6)1.4、再沸器的热流量计算 (7)1.5、流体的有效平均温差 (7)1.6、传热面积的估算 (7)1.7、再沸器基本参数的初步确定 (8)1.7.1换热器型号 (8)1.7.2折流板 (8)1.7.3拉杆 (10)1.7.4 防冲板 (11)第二章再沸器机械强度设计 (12)2.1 壳体壁厚计算 (12)2.2 管箱壁厚计算 (13)2.3 封头壁厚计算 (14)2.4、管箱结构 (15)2.4.1 管箱结构尺寸确定 (15)2.4.2 管箱法兰 (16)2.4.3 垫片 (17)2.5、固定管板计算 (18)2.6、壳体、管子与管板连接结构设计 (22)2.6.1壳体与管板连接 (22)2.6.2管子与管板连接 (22)2.7、管板与管箱连接 (24)2.8、判断是否需要膨胀节 (24)2.9、开孔补强设计 (26)2.10、接管 (28)2.11、排气、排液 (29)2.12、支座的选择 (30)第三章结论 (33)主要参考文献 (33)致谢 (34)前言1、概述再沸器（也称重沸器）顾名思义是使液体再一次汽化。
