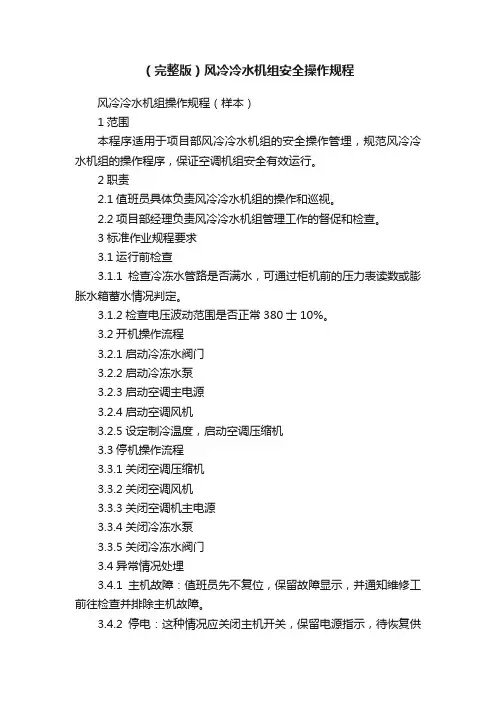

风冷冷水机组操作手册

一、a.故障报警时发出“嘀——嘀——嘀——”连续声。

按键确认时发出“嘀—”单声。

b. 液晶LCD点阵显示器显示4行15列汉字。

c. 功能键“FUN”、查询“ALARM”按功能“FUN”键进行手动除霜和强制开关机。

在主画面时，按“ALARM”键直接查询故障情况，再按下时，可复位故障并退出。

在故障发生时，按任意键消除报警发声。

d. 机组运行LED指示灯组包括运行指示（RUNNING），故障指示（ALARM），低温、除霜、防冻指示（LOWTEMP），制热指示（STANDBY1），制冷指示（STANDBY2），OUTPUT1-OUTPUT12分别为1-8#模块的工作信号指示。

e. 启动“START”、停止键“STOP”系统在任何界面下均可单键启停。

按“START”键，机组即开始按系统设定开机机理运行。

按“STOP”键即按系统设定关机机理运行。

f. 设置、选择键组按“MENU”键逐层返回。

连续按此键可返回至主界面。

“ENTER”键选择确认。

对欲修改设定值，先翻屏至相应界面，再按“ENTER”键进行修改。

对反白部分选中必须按“ENTER”键确认。

g. 游标键按“☐❑”游标键可翻屏。

在设定状态时，此两键可调整数字及反白部分下移，按“♦◆”游标键反白部分逐位移动。

h. RS-485标准串行通讯口与计算机（PC机）通讯的连接口（RJ11），通讯距离可达1200米，计算机需配置485/232转换口。

i. RS-485标准串行通讯口与控制系统I/O 模块通讯的连接口（RJ11），通讯距离可达1200米。

j. RS-232标准串行通讯口与计算机（PC 机）或调制解调器（MODEM ）通讯的连接口，通过MODEM 可进入公众电信交换网，进行远程通讯监控。

注：h 和j 所指通讯口通过机内跳线选择。

k. 电源输入口电压：24V AC ±10％ 功率：５Ｗ二、菜单说明功能选择界面（主菜单）A 、显示系统状态——实时显示机组AI 状态、DO状态、DIN 状态，风机累计运转时间，本机序列号等参数。

深圳市凯德利冷机设备有限公司机组安装、操作及维护说明书二零壹肆年肆月版本:A１.00目录一、机组的适用范围 (1)二、规格………………………………………………………………………………１三、安装说明 (1)四、操作说明 (1)1、使用操作…………………………………………………………………………………… .. 12、面板操作简介 (2)3、用户操作………………………………………………………………………………………２4、故障显示及排除 (2)五、故障排除 (3)六、保养………………………………………………………………………………４七、注意事项 (4)八、电路图……………………………………………………………………（见附页）风冷式冷水机组操作手册一﹑机组适用范围在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等。

二﹑规格三﹑安装说明1﹑机器安装﹐要求平放﹐不可倾斜﹔2﹑机器两侧应有一米左右保养空间﹔3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔4﹑冰水管路必须保温﹔５﹑接电源时请确定电源足以承担冷水机组最大负荷﹔６﹑机组电源﹐必须单独控制﹔7﹑必须接地线﹐以确保安全。

四﹑操作說明启动机组前﹐应检查冰水管路阀门是否打开（注﹕长期停机后﹐再次开机前﹐应打开电源24小时后再开启机组)﹔机组控制﹕1、使用操作(面板图）本公司使用微电脑控制器,显示屏为模块式屏幕，。

显示界面的设计充分运用人类工程学原理，使用操作简便直观,操作人员只需稍阅说明书就可上岗操作,其操作面板如图示。

1．1>按键指示灯*CＯMＰ1* 压缩机1控制指示灯,灯亮允许启动否则不允许启动，由*COMP1＊按键控制．*COＭＰ2* 压缩机2控制指示灯，灯亮允许启动否则不允许启动,由*COMP2*按键控制.*RＥSET＊有故障时的指示灯（闪烁显示),无故障时按下<ＲESEＴ>可关闭.＊PUMP* 机组运行指示灯,机组运行时此灯亮，否则灭.＊０ＦF* 延时停机指示灯，延时停机时闪烁点亮.*SET* 参数设置指示灯,处于参数设置界面时此灯亮.1．2>面板指示灯*ＰＯWER* 电源指示灯,通电后灯亮.*RUN* 机组运行指示器,非待机状态亮.*ERＲOR* 故障指示灯,有故障时亮.*COMP1* 压缩机1运行指示灯．*ＣOMＰ２＊压缩机2运行指示灯２、面板操作键简介2．1＞面板中间为两个模块显示屏，PV屏显示实际温度,SV屏显示设定温度。

风冷式冷水机组操作指导书本指导书旨在向操作人员提供风冷式冷水机组的操作指导和相关注意事项，请在操作前仔细阅读本指导书内容，并严格按照操作步骤进行操作。

机组概述风冷式冷水机组是一种常用的空调设备，用于提供冷水来实现空调系统的制冷功能。

机组的主要部件包括压缩机、冷凝器、蒸发器以及相应的控制系统。

操作步骤1. 确保机组周围环境通风良好，不受阻碍。

2. 先检查机组外部是否有明显异常，如漏水、损坏等情况。

如有异常，请立即联系维修人员处理。

3. 检查机组的电源连接是否牢固，电源是否正常。

确保机组处于断电状态下进行下一步操作。

4. 打开机组控制面板，根据实际需求设置相应的参数，如温度、湿度等。

确保参数设置正确。

5. 打开机组电源，启动机组。

此时应注意机组启动过程是否正常，如压缩机是否正常运转等。

6. 监测机组运行过程中的温度和压力等参数，确保机组正常运行，并根据需要进行相应调整。

7. 在机组运行过程中，定期检查机组的工作状态，并及时处理任何异常情况。

8. 操作结束后，首先关闭机组电源，然后关闭机组控制面板。

注意事项1. 操作人员必须经过专业培训，并具备一定的机械和电气知识。

2. 在操作过程中，应注意自身安全，避免触碰机组的运动部件和高温部件。

3. 在操作机组之前，应熟悉机组的技术规格和操作流程。

4. 操作人员不得私自改变机组参数，如需相应调整，应经过授权人员同意。

5. 发现机组异常情况时，应及时报修，不得私自进行维修。

6. 操作人员离开机组时，应将机组处于关闭状态，并及时清理操作现场。

请严格按照本指导书的内容进行操作，确保机组的正常运行。

如有任何疑问或异常情况，请及时联系维修人员进行处理。

*以上内容仅供参考，请勿引用无法确认的内容。

*。

约克制冷机组一、启动及运行系统（9:00启动制冷机组）1、检查冷冻水压力，静态保持在0.5MPa以上，缺水请及时补压；2、检查冷却水压力，静态保持在0.4MPa以上，缺水请及时补压；3、检查所使用机组及循环泵阀门是否处在开启状态（使用设备阀门应开启，其他设备阀门处在关闭状态）；4、启动冷冻泵，观察电流、电机是否出现异响、异味、震动等情况（如：出现异常及时更换设备并上报相关领导）；5、启动冷冻泵半小时后，启动冷却泵观察电流、电机是否出现异响、异味、震动等情况（如：出现异常及时更换设备并上报相关领导）；6、冷冻、冷却泵启动后观察制冷机组显示屏上是否有水流动作，待冷冻水循环40分钟、冷却水循环30分钟后，长按制冷机组控制面板启动按钮（1-3秒后松开），机组自行启动；7、制冷机组启动后观察电流、油温、油压差、负荷百分比、蒸发压力、蒸发温度、冷凝压力、冷凝温度。

机组正常启动后电流随着负荷百分比变化，观察冷冻水温度缓慢下降至设定温度（7-9度），；8、制冷机组启动正常后冷冻、冷却水温温差保持在5度左右；9、正常启动后观察冷却水温度，冷却水温超过24度时启动1-2台冷却水风扇，冷却水温相应提高时冷却塔风扇相应增加。

注明：冷冻水供水温度保持在7-9度，回水温度保持在12-14度内，冷却水温度保持爱在28-37度之间。

二、关闭系统（周日-周四21:30、周五六21：00关闭制冷机组）1、在制冷机组显示屏输入密码9675点击屏幕软停机，制冷机组自动卸载；2、制冷机组关闭后30分钟后停止冷却泵运行；3、制冷机组关闭后1小时后停止冷冻泵运行备注：详细填写制冷机组运行记录，字迹工整、数据准确。

备注：详细填写制冷机组运行记录，字迹工整、数据准确。

美克威尔制冷机组一、启动及运行系统（9:00启动制冷机组）10、检查冷冻水压力，静态保持在0.5MPa以上，缺水请及时补压；11、检查冷却水压力，静态保持在0.4MPa以上，缺水请及时补压；12、检查所使用机组及循环泵阀门是否处在开启状态（使用设备阀门应开启，其他设备阀门处在关闭状态）；13、启动冷冻泵，观察电流、电机是否出现异响、异味、震动等情况（如：出现异常及时更换设备并上报相关领导）；14、启动冷冻泵半小时后，启动冷却泵观察电流、电机是否出现异响、异味、震动等情况（如：出现异常及时更换设备并上报相关领导）；15、冷冻、冷却泵启动后观察制冷机组显示屏上是否有水流动作，待冷冻水循环40分钟、冷却水循环30分钟后，点击液晶显示屏启动按钮，机组自行启动；16、制冷机组启动后观察电流、油温、油压差、负荷百分比、蒸发压力、蒸发温度、冷凝压力、冷凝温度。

风冷式冷水机组操作说明手册集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]深圳市凯德利冷机设备有限公司机组安装、操作及维护说明书目录一、机组的适用范围 (1)二、规格 (1)三、安装说明 (1)四、操作说明 (1)1、使用操作 (1)2、面板操作简介 (2)3、用户操作 (2)4、故障显示及排除 (2)五、故障排除 (3)六、保养 (4)七、注意事项 (4)八、电路图……………………………………………………………………（见附页）风冷式冷水机组操作手册一﹑机组适用范围在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等。

二﹑规格三﹑安装说明1﹑机器安装﹐要求平放﹐不可倾斜﹔2﹑机器两侧应有一米左右保养空间﹔3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔4﹑冰水管路必须保温﹔5﹑接电源时请确定电源足以承担冷水机组最大负荷﹔6﹑机组电源﹐必须单独控制﹔7﹑必须接地线﹐以确保安全。

四﹑操作说明启动机组前﹐应检查冰水管路阀门是否打开（注﹕长期停机后﹐再次开机前﹐应打开电源24小时后再开启机组）﹔机组控制﹕1、使用操作(面板图)本公司使用微电脑控制器，显示屏为模块式屏幕，。

显示界面的设计充分运用人类工程学原理，使用操作简便直观，操作人员只需稍阅说明书就可上岗操作，其操作面板如图示。

1．1>按键指示灯*COMP1*压缩机1控制指示灯,灯亮允许启动否则不允许启动,由*COMP1*按键控制.*COMP2*压缩机2控制指示灯,灯亮允许启动否则不允许启动,由*COMP2*按键控制.*RESET*有故障时的指示灯(闪烁显示),无故障时按下<RESET>可关闭.*PUMP*机组运行指示灯,机组运行时此灯亮,否则灭.*0FF*延时停机指示灯,延时停机时闪烁点亮.*SET*参数设置指示灯,处于参数设置界面时此灯亮.1．2>面板指示灯*POWER*电源指示灯,通电后灯亮.*RUN*机组运行指示器,非待机状态亮.*ERROR*故障指示灯,有故障时亮.*COMP1*压缩机1运行指示灯.*COMP2*压缩机2运行指示灯2、面板操作键简介2．1>面板中间为两个模块显示屏，PV屏显示实际温度，SV屏显示设定温度。

警告与注意风冷式冷水（热泵）机组是比较复杂的设备。

在安装、操作、维护或检修过程中，人员可能要接触某些部件或环境，如：含有一定压力的制冷剂、油、高温部件、运动部件及高/低电压等等。

如果使用或处理不当，上面的每一项都有可能造成设备和财产严重受损，甚至人身伤亡。

操作人员有责任和义务意识到这些潜在的危险，做好自我保护，安全无误地完成任务。

本手册旨在向用户授权的安装、操作、维护人员提供指导。

上述人员应受过专业的培训，能够正确安全地执行所赋予的任务。

为了您的人身安全和保证正确操作，在对机组进行操作之前请您认真阅读本手册和相关参考资料的内容，特别要仔细阅读“警告”和“注意”的内容。

说明本手册中，在必要的时候会给出“警告”和“注意”的提示，请仔细阅读提示内容。

警告表示有潜在的危险存在，如果不按照提示内容执行相关操作将会造成人员伤亡事故。

注意表示有潜在的危险存在，如果不按照提示内容执行相关的操作，将会造成对人体轻度的或者中等程度的伤害。

它也可能用来警告不安全的作业或者用在可能出现财产意外损坏事故的地方。

注意仅表示会发生设备或财产损失的情形。

～1～目录1综述 (3)1.1手册适用范围 (3)1.2机组型号释义 (3)1.3水冷机组简介 (3)1.4适用场合 (4)1.5使用条件 (4)2工作原理与结构 (5)2.1机组制冷原理 (5)2.2机组主要部件介绍 (6)3运输、搬运和存放 (9)3.1交货和存放 (9)3.2收货检查 (9)3.3机组搬运 (9)4机组安装 (10)4.1整机放置 (10)4.2 水管路安装 (11)4.3电气安装 (13)4.4 文本显示器的安装 (14)5操作使用说明 (14)5.1使用前检查 (14)5.2 开机程序 (15)5.3 机组停机 (15)6日常维护与保养 (16)6.1机组维护 (16)6.2 易损品、易损件 (18)6.3 部件维护周期 (15)7常见故障及排除 (19)附录1.电气操作说明.................................................................................................................... F1-1 附录2.机组主要技术参数 ............................................................................................................ F2-1附录3.机组外形图........................................................................................................................ F3-1附录4.机组进出水管图示 ............................................................................................................ F4-1附录5.机组安装基础图 ................................................................................................................ F5-1附录6.电气原理图........................................................................................................................ F6-1附录7.电气接线图........................................................................................................................ F7-1附录8.机组运行记录表 ................................................................................................................ F8-1～2～～3～1 综述1.1 手册适用范围本手册包含风冷涡旋式冷水（热泵）机组产品的安装、操作和维护信息。

开利风冷冷水机组说明书开利风冷冷水机组是一款高品质、高效率的空调设备，广泛应用于商业、工业和住宅领域。

本说明书将为用户提供全面的机组介绍和操作指南，帮助用户充分发挥机组的性能，确保机组的长期稳定运行。

一、机组介绍1. 设备参数开利风冷冷水机组采用国际领先的制冷技术和设计理念，具有如下基本参数：制冷量：10kW-1000kW制冷剂种类：R410A、R407C、R134a等加工工艺：焊接、复合2. 特点与优势本机组采用开利全新电子扩容节能技术和高品质压缩机，具有如下特点和优势：节能高效：新增电子扩容节能技术，降低能耗，提高机组效率。

可靠性高：采用最先进的制冷技术和高品质零部件，保证机组长期稳定运行。

操作简便：机组运行状态一目了然，简单易懂的操作界面让用户轻松掌握机组运行。

环保节能：机组采用环保制冷剂，符合国家环保标准，降低环境污染。

二、机组操作指南1. 机组启动前准备在启动机组前，应该确保以下几点：检查机组外观及周边环境是否整洁干净，确保空气流通无阻。

检查机组电源是否正常。

检查机组控制系统是否连接正常。

检查冷却水管路是否接通正常。

2. 机组启动操作启动机组前，需要根据以下操作顺序进行：按压机组启动按键，等待机组启动成功。

检查机组参数是否符合要求，如温度、压力等。

按需调整机组运行模式，如自动、手动等。

3. 机组运行调整机组调整是保证机组长期稳定运行的重要步骤，在进行机组调整前，需要掌握以下几点：根据实际需求，调整机组运行模式。

根据室内温度和湿度等参数，调整机组制冷量。

掌握机组控制系统操作方法，及时调整参数。

4. 机组停机操作机组停机是保证机组安全的重要环节，在进行机组停机前，需要掌握以下几点：在机组停机前，先将送风机组停机，保证机组内无风。

关闭机组控制系统，停止机组运行。

按需清洗机组内部和周边环境，保证机组长期稳定运行。

本说明书所述控制系统的操作方法仅供参考，使用该机组的用户须全面了解该机组的相关性能和功能，制定适当的操作方法和管理策略，确保机组的安全性和稳定性。

企业产品技术资料
特灵(TRANE)风冷式冷水(热泵)机组/风管式分体机组
产品类别Koolman(酷曼)风冷式冷水(热泵)机组Odyssey(奥迪斯)风管式分体机组
适用范围
住宅、别墅、办公楼、商店、小型餐厅、旅馆、娱乐场所以及一般工业厂房等。

特点
风冷式冷水(热泵)机组（图1-室外机）
采用全封闭高效涡旋式压缩机，部分机型可逐段控制以满足各种使用需求。

压缩机噪声低。

特殊薄型设计，可直接安装于阳台、屋顶，无需机房。

风管式分体机组
室外机（图2）备有单冷和热泵及一拖一、一拖二产品，共30余种规格可供选择。

室内机组备有专供吊顶安装和可吊、可座安装两种机型。

提供良好通风条件和优质室内空气品质。

主要技术性能参数（表1～表4）
图2
图1
表2风管式分体机组系统参数
表3风管式分体机组室外机
表4风管式分体机组室内机
表1风冷式冷水(热泵)机组
R91
地址： 上海市黄浦区西藏中路268号来福士广场10楼邮编：200001电话：************
传真：************网址：
S3730/TRANE
特灵空调器有限公司
未命名－３２2005.5.10, 9:40 PM
3。

[使用前请仔细阅读说明书并妥善保存]风冷冷热水机组安装使用手册产品执行标准：GB4706.32-2004GB4706.1-1998荣誉出品尊敬的用户:非常感谢您选用本公司生产的风冷冷热水机组！本产品是引进国际先进制冷技术并结合中国特殊使用环境而开发生产的。

由于本产品涉及制冷、制热，是水和电结合的特殊产品，为了保证产品的使用安全及充分发挥产品的优异性能，请务必确保由专业的安装人员进行安装，并请仔细阅读本说明书，按照本说明书的使用方法正确使用。

目录使用篇显示和按键说明 (2)警告和报警 (7)安装篇水系统安装 (9)电气系统安装 (11)系统调试 (12)维护保养 (13)产品保修卡 (14)保修条例 (17)使用篇显示和按键说明1、手操器外形图◆手操器接口示意图：2、操作界面说明及操作（1）、主界面点击【开机】键可开启机组；点击【关机】键可关闭机组；点击【故障查询】键可进入故障查询选择界面；点击【参数设置】键可进入参数设置选择界面；点击【定时】键可进入定时开关机时间设置界面；点击【机组状态】键可进入机组状态查看界面；点击【注意事项】键可进入注意事项查看界面。

“回水温度℃”指空调回水温度，“出水温度℃”指空调出水温度。

左边的四行：左边首行显示机组运行方式：用户可自行选择手动开关机和定时开关机两种运行方式；第二行显示机组工作状态开机则显示“开机”机组关机则显示“待机”；第三行显示机组工作模式：显示机组模式：制冷或制热；第四行显示机组设定温度。

点击屏幕上方日期及时钟区域则可进入时钟及日期修改界面，具体如下：如上图所示，用户可直接输入实时日期及时钟即可修改相关日期及时钟，完成后点击【确认】键或者点击【取消】返回主界面。

（2）、查看注意事项界面在主界面下点击主界面下方【注意事项】则可进入相关界面，详细界面如下：查看完成后按【返回键】返回主界面（3）、机组状态查询在主界面下点击下方【机组状态】则可进入选择机组查询状态界面，详细界面如下：如上所示，左边显示空调、环境温度及曲线图，右边可提供用户选择查看的机组号，点击【返回】键可返回主界面；点击相关机组则可进入相关机组状态查看界面，具体如下：如上图所示，界面上半部分显示机组图片、机组原理及机组各部件启停状态；界面下半部分显示机组各个温度点实时温度及电子膨胀阀开度大小。
