QJ23直流单臂电桥

QJ23型直流单电桥的使用、校验步骤及误差计算(一) QJ23型直流单电桥使用说明1 •面板介绍箱式单臂电桥的形式多样，本实验用QJ23型携带式直流单臂电桥，下图为其面板配置图。

各部分名称如下：⑴检流计，其上有机械调零器；⑵外接表计接线柱；③表计选择开关；⑷比例臂旋钮R1/R2，有七种选择：0.001, 0.01, 0.1，1，10，100，1000；⑸电源选择开关；⑹外接电源接线柱；⑺R3旋钮由四个盘共同构成，分别代表个位，十位, 百位，千位；⑻检流计按钮开关；⑼电源按钮开关；⑽待测电阻R X⑼ ⑻ ⑽2•使用方法(1)调零，检流计零点调节；(2)在仪器底部电池盒中装上3节1号干电池串联，或在外接电源接线柱“B夕卜”上接入4.5伏的直流电源，并将“电源选择”开关拔向相应位置。

(3)连线，将被测电阻R X的两端接到单臂电桥的相应两个接线柱上。

(4)预置，依据(1 )待测电阻R X的估计值，(2) R3的最高位(千位)不能为零，设置R1/R2旋钮和R3旋钮的初始值；(5) _______________________________ 当测量电阻时，应先按“ B ”后按“ G ”按钮，并调节读数盘 R b ,使电流计重新 回到“ 0”位。

断开时应先放“ G ”后放“ B ”按钮。

注意：一般情况下， “B ”按钮应间歇使 用。

此时电桥已处平衡，记录 R I /R 2= , R3= ;而被测电阻R X 为R X = R 1/R 2 X( R 3)欧(6)测灵敏度 S ,调节R 3,使检流计指针左偏(或右偏) 3R3=, z\n =,S(7) 检查数据，整理仪器。

(8) 使用完毕，应把“电源选择”开关拔向“外”位置上。

3■注意事项(1) .不能长时间按下按钮 B ,持续通电易使桥臂电阻升温，影响实验精度; (2) .不能长时间按下按钮 G ,否则可能烧坏检流计。

总之，要间断通电，不能连续通电。

4■数据及结果R XR 1/R 2R 3R 3'Al12345附录一：仪器描述型号 QJ23型直流电阻桥 测量范围 0Q 〜11.110M Q 倍率 量程 分辨力 准确度 X10-3 0-11.110 Q 1m Q 1% X10-2 0-111.10 Q 10m Q 0.5% X10-10-1.1110k Q 100m Q 0.1% X 0-11.110k Q 1 Q 0.1% X 10 0-111.10k Q 10 Q 0.1% X 1020-1.1110M Q100Q0.5%到5个刻度范围，记录 n5-ii.iiOM Q ik Q5%桥路电源 4.5V （3节i.5V i号电池串联）指零仪电源9V （i节6F22型叠层电池）外型尺寸(L)320mrm< (W) 280mr W (H) i70mm重量3kg备注：QJ44型直流双臂电桥，内附晶体管指零仪和能内附工作电源。

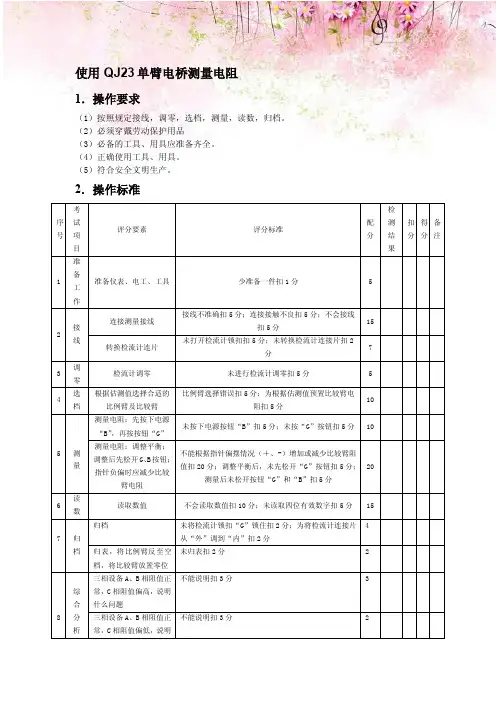

使用QJ23单臂电桥测量电阻1．操作要求（1）按照规定接线，调零，选档，测量，读数，归档。

（2）必须穿戴劳动保护用品（3）必备的工具、用具应准备齐全。

（4）正确使用工具、用具。

（5）符合安全文明生产。

2．操作标准序号考试项目评分要素评分标准配分检测结果扣分得分备注1 准备工作准备仪表、电工、工具少准备一件扣1分 52 接线连接测量接线接线不准确扣5分；连接接触不良扣5分；不会接线扣5分15转换检流计连片未打开检流计锁扣扣5分；未转换检流计连接片扣2分73 调零检流计调零未进行检流计调零扣5分 54 选档根据估测值选择合适的比例臂及比较臂比例臂选择错误扣5分；为根据估测值预置比较臂电阻扣5分105 测量测量电阻：先按下电源“B”，再按按钮“G”未按下电源按钮“B”扣5分；未按“G”按钮扣5分10 测量电阻：调整平衡；调整后先松开G、B按钮；指针负偏时应减少比较臂电阻不能根据指针偏摆情况（＋、-）增加或减少比较臂阻值扣20分；调整平衡后，未先松开“G”按钮扣5分；测量后未松开按钮“G”和“B”扣5分206 读数读取数值不会读取数值扣10分；未读取四位有效数字扣5分157 归档归档未将检流计锁扣“G”锁住扣2分；为将检流计连接片从“外”调到“内”扣2分4归表，将比例臂反至空档，将比较臂放置零位未归表扣2分 28 综合分析三相设备A、B相阻值正常，C相阻值偏高，说明什么问题不能说明扣3分 3三相设备A、B相阻值正常，C相阻值偏低，说明不能说明扣3分 2什么问题9 清理现场测量后清理现场，整理工具不清理现场，未摆好工具扣2分 21 0 安全文明生产遵守国家或企业有关安全规定；再规定时间内完成每违反一项规定从总分中扣5分，严重违规者停止操作；每超时1min从总分中扣5分，超时3min停止操作合计103.材料准备序号名称规格单位数量备注1 电阻或设备1Ω－9.999MΩ个 12 单臂电桥QJ23 块 1。

QJ23型直流单臂电桥的使⽤
QJ23型直流单臂电桥的使⽤
1. QJ23型直流单有电桥基本使⽤步骤
(1)将电桥⽔平放置稳定，在使⽤内部检流计情况下，调节检流计G调零旋钮，使指针指零。

(2)使⽤万⽤表粗测被测电阻的阻值，根据粗测结果选择适当的⽐例臂与⽐较臂值。

为减少测量误差，要求选择合适的⽐例臂和⽐较臂值，使测童结果具有4位有效数字(实际使⽤⽐较臂电阻值为1000-9999Ω).
(3)将被测电阻Rx，接⼊电桥，按下电源按钮B，并顺时针旋转适当⾓度将电源按钮锁住。

(4)试探按下检流计按钮G并⽴即释放.观察检流计指针偏转⽅向与偏转的速度及⾓度.
若检流计指针偏转速度快或偏转⾓度⼤.说明电桥远离平衡状态.可在⾼位调节⽐较⽵阻值。

初始调节时.建议根据情况优先考虑调节⼗位或百位电阻值;若检流计指针偏向“+”侧，则应适当增加⽐较臂限值，反之减⼩。

根据每次试探按动检流计按钮时的指针偏转情况反复调节⽐较臂阻值.直到电桥接近平衡。

(5)按下并顺时针旋转适当⾓度锁住检流计按钮G，⾃最低位起仔细调节⽐较⽵电阻。

若仍⽆法达到平衡再调节上⼀位⽐较臂电阻，注惫观察指针偏转情况，直到电桥最终平衡。

(6)松开检流计按钮并读数.
(7)松开电源按钮B.
2. QJ23型直流单材电桥使⽤注意
(1)使⽤过程中，应密切关注检流计指针偏转悄况.在调节进程的初期.试探按下检流计按钮后应⽴即释放，防⽌因调节斌不当或错误调节引起的冲击电流打弯检流计指针或烧坏检流计.
(2)如电桥长时间不使⽤，应打开背板电池盖取出电池，防⽌电池漏液腐蚀电极。

使⽤外接电源时，电源电压应符合产品规定，并按规定极性接⼈.。

QJ23型直流电阻电桥使用说明书上海双特电工仪器有限公司一、概 述QJ23型直流电阻电桥,采用惠斯登电桥线路,具有内附指零仪和可以内装电池。

测量10-9.999MO范围内的电阻器时极为方便。

二、主要规格1.总有效量程: 0～9.999MΩ量程为: 100～9.999KΩ 准确度等级: 0.2测量盘: 9×lΩ+9×lOΩ+9×lOOΩ+9×lOOOΩ残余电阻: ≤0.02Ω量程倍率: ×O.OOl、×O.Ol、×O.l、×l、×lO、×lOO、 ×10002.电桥基本误差的允许极限见表13.内附指零仪灵敏度:见表2 阻尼时间: 4S以内4.电桥使用条件5.内附电源:可以内装4.5V2号干电池三节6.外形尺寸: 225mm×175mm×120mm7.重量:小于2kg三、结构和线路QJ23型直流电阻电桥主要是由测量盘、量程变换器、内附指零仪及电源等组合而成。

全部部件安装箱内,携带方便。

测量盘由四组以1、2、2、2、2制阻值的电阻器组合而成的步进开关,全部阻值为9999Ω,量程变换器采用差值式,其总阻为1000Ω,因此量程变换器开关上电刷接触电阻归纳到电源回路,对电桥精度没有影响。

内部电阻全部采用低温度系数锰铜钱以无感线绕制于瓷管上,并经过人工老化和浸漆处理,故阻值稳定、准确。

欲需要外接高灵敏度指零仪时,将"内"接线端钮用短路片短路,在"外"接线端钮上外接指零仪。

按钮" B "和按钮"G"为测量时用。

用以分别接通电源和指零仪用的,并按顺时针方向旋转时,可以锁住。

四、使用方法首先检查一下外接指零仪接线端钮是否正确短路好。

调节内附指零仪指针和零线重合测试电阻器接到"R X"两接线端钮上,适当选择·R的电阻值,使按钮"B"和"G" 闭合时,指零仪没有电流通过则可得下式：R x = ·R可直接从量程变换器上读出,测量盘的四个步进开关的示值,就是R的值。

QJ23 型直流电阻电桥使用方法(1)准备:卸下电桥背面铭牌，在电池盒内装入2节1.5V2号干电池和1节9V叠层电池，装上铭牌;检查外接指零仪接线端钮是否正确短接;对指零仪进行机械调零，使指针与表面“0”线重合。

(2)测量电阻前可用万用表粗测一下电阻值。

(3)将被测电阻器接到“RX”两接线柱上。

(4) 将B、G打到内接(“B”用来接通电源，“G”用来接通检流计)。

然后调零。

(5)根据待测电阻的粗略值(万用表测出的数值)，选定合适的比例臂的数值，使电桥平衡时，比较臂的四个旋钮都能用上(测出四位有效数字)。

若R,为数百欧，比例臂应选0.1。

若 R 为数千欧。

比例臂应选1。

其他以此类推。

(6)将比例臂旋钮旋到R的粗略值上。

进行测量，先按下按钮“B”，再点按按钮“G”(即按一下立即放开)，迅速观察检流计指针偏转方向，指针如偏向“+”一边，则应增加R.值，如偏向“一”一边，则应减小R、的值。

直到点按按钮“G”时，检流计指针不动为止。

此时比例臂R的数值乘以倍率(R2/R3)的数值就是被测电阻R的数值。

即被测电阻器阻值为R=倍率x测量盘示值。

(7)测量时，有时会遇到下列情况:旋钮置于某一位置时，检流计指针都不指零。

如旋钮置于4时，指针偏向“+”方2格，旋钮置5时，指针偏向“-”方6格，说明测量值最后一位在4和5之间某一值，这时可根据指针“+”“-”偏转格数大小来取其中一个值。

如上述情况，则取4不取5。

(8)使用完毕应将“B”和“G”按钮松开。

(先放开“B”，再放开“G”。

这样操作可防止在测量电感性元时损坏检流计)。

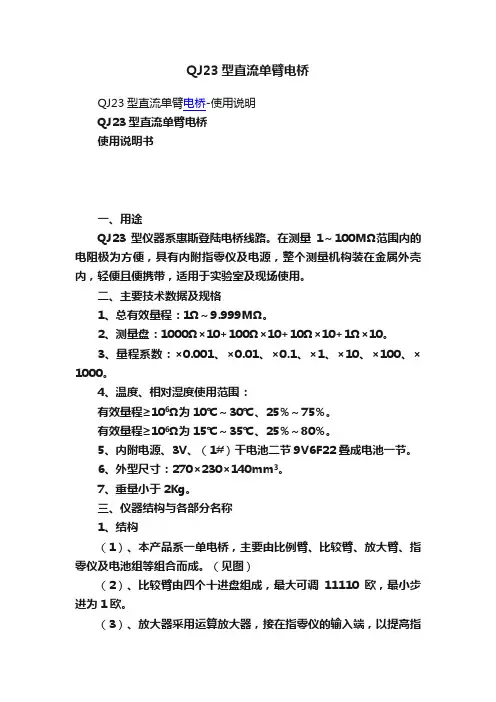

QJ23型直流单臂电桥QJ23型直流单臂电桥-使用说明QJ23型直流单臂电桥使用说明书一、用途QJ23型仪器系惠斯登陆电桥线路。

在测量1～100MΩ范围内的电阻极为方便，具有内附指零仪及电源，整个测量机构装在金属外壳内，轻便且便携带，适用于实验室及现场使用。

二、主要技术数据及规格1、总有效量程：1Ω～9.999MΩ。

2、测量盘：1000Ω×10+100Ω×10+10Ω×10+1Ω×10。

3、量程系数：×0.001、×0.01、×0.1、×1、×10、×100、×1000。

4、温度、相对湿度使用范围：有效量程≥106Ω为10℃～30℃、25%～75%。

有效量程≥106Ω为15℃～35℃、25%～80%。

5、内附电源、3V、（1#）干电池二节9V6F22叠成电池一节。

6、外型尺寸：270×230×140mm3。

7、重量小于2Kg。

三、仪器结构与各部分名称1、结构（1）、本产品系一单电桥，主要由比例臂、比较臂、放大臂、指零仪及电池组等组合而成。

（见图）（2）、比较臂由四个十进盘组成，最大可调11110欧，最小步进为1欧。

（3）、放大器采用运算放大器，接在指零仪的输入端，以提高指零仪的灵敏度。

（4）、所有线绕电阻均采用高稳定性锰铜电阻丝，以无感式绕制在磁骨加上。

（5）、QJ23仪器性能稳定，灵敏度高，数据准确。

2、名称（1）、指零仪零位调整器（2）、指零仪（3）、电源开关（4）、灵敏度调节旋钮（5）量程倍率变换器（6）测量盘（7）电源按键（B）（8）指零仪按键（G）（9）测量电阻器接线端钮四、使用方法1、打开仪器底部电池盒盖，按极性装二节1号电池及一节9V6F22叠成电池。

调整项1（指零仪零位调整器）使指零仪指零位。

2、被测电阻接到项9（测试电阻接线端钮）、开始测量时，可逆时针方向旋动项4，以减小指零仪灵敏度，当测定到大致值后再增大灵敏度。

QJ23单臂电桥的使用技巧作者：武海军来源：《科技与创新》2017年第03期摘要：单臂电桥可以测量10～1 000 000 Ω的中值电阻。

传统的测量方法是，先用万用表估测直流电阻，然后根据估测电阻确定比例臂，再调节电桥平衡，从而计算出被测电阻。

可是，如果没有万用表或者万用表估测的电阻不准确，则无法测量。

简要介绍了一种不用万用表估测电阻值，直接用QJ23单臂电桥测量直流电阻的巧方法，以期为日后的相关工作提供参考。

关键词：单臂电桥；万用表；比例臂；电桥平衡中图分类号：TM938.4 文献标识码：A DOI：10.15913/ki.kjycx.2017.03.029电工测量仪表根据用途可分为两大类，一类是安装式仪表，比如电流表、电压表、功率表等安装到配电柜中，用来测量电力线路中的电气参数的；另一类是便携式仪表，比如万用表、兆欧表、电桥等仪表，它们是电气工作者随身携带的，用来测量某些线路某个时刻的电气参数。

作为一个电气工作者，经常要测量一些中值电阻，其中，QJ23单臂电桥就是使用频率比较高的便携式仪表。

然而，传统的测量方法是需要万用表先估值，然后才能测量。

可是，经常会因为没有万用表或因为万用表估测值不准确而无法测量，所以，需要不断探索。

可否不用提前估测电阻，直接利用电桥的测量特点测量呢？笔者通过研究电桥的结构和工作原理，总结出了一个直接测量中值直流电阻的巧方法，调节电桥时非常方便。

下面简要介绍QJ23单臂电桥巧测电阻的原理和方法，以便让所有电气工作者方便使用。

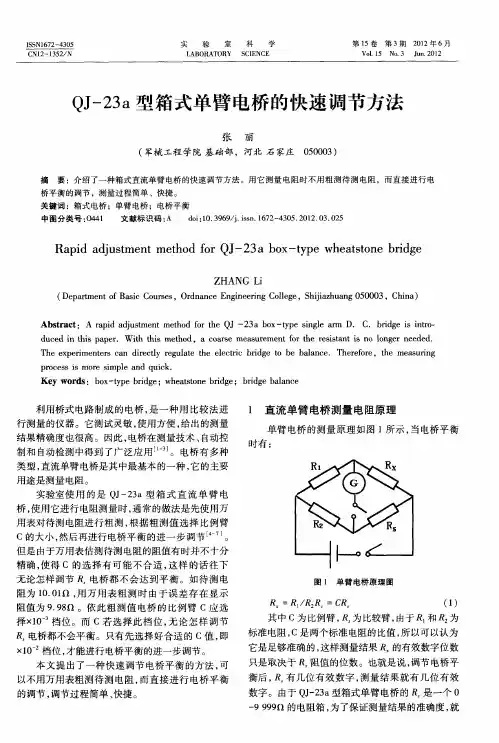

1 单臂电桥测量直流电阻的工作原理单臂电桥是一个比较式仪表，要想求1个待测电阻Rx，就要比较它与另外3个电阻R2，R3，R4组成的桥式电路。

当这个桥式电路接上电源后，如果2个电桥的中点电位相等，则这两点连接的电路中的电流等于零。

如果这两点间连接一个检流计，则此时检流计指针指零，此时称为电桥平衡；如果检流计指针不指零，则称为电桥不平衡。

当电桥平衡时，被测电阻Rx 正好等于其中一个比较电阻R4与另外2个电阻的比值R2/R3的乘积。
