蒂森电梯部分资料带彩图FT845型金属护壁板扶手带扶手带驱动扶手带与梯级同步同步运行,扶手带驱动装置位于扶梯上部,为使扶手带磨损最小,仅对具施加很小的特殊载荷,用一可调整的楔形带将扶手带压支其驱动轮上。
扶手带驱动轴由主驱动轴通过双排链条驱动,保证了扶手带平滑地运行。
滚子链可以用来取代楔形带,这取决于提升高度。
自动扶梯扶手带长度的调整位于扶梯的下部。
楔形扶手带的扶手驱动楔形扶手带的驱动和普通扶手驱动的不同之处仅仅在于扶手驱动轮以凹槽取代了橡胶轮。
扶手带导轨扶手导轨由电镀钢板制成(可选不锈钢配置),扶手导轨系统的大过渡半径保证了扶手带的长期使用寿命,当扶手带沿带轴承的支撑滚轮运转时不会产生不必要的反向摩擦,因为没有预张紧装置,扶手带承受的唯一摩擦来自于导轨。
扶手带两曲端装有轴承滚轮滑轮群,将扶手带摩擦减至最低。
可选:FT845可以选择扶手带转向轮来替代滚轮(滑轮群)。
配电箱整个配电箱按照VDE规范安装在支撑结构内。
电源线应敷设在驱动站附近的配电箱旁。
控制柜控制柜位于自动扶梯驱动站里的一个封闭的铝合金交换箱内(防护等级IP54),进行维保工作时可以卸下。
控制柜包括:驱动马达的主接触器制动闸磁铁的主接触器和整流器整个电子控制系统红外故障诊断系统电子操作元件接口全电子控制系统全电子控制系统包括:变压器CPU主板双路速度监控装置,符合EN115要求控制柜按照EN115要求设计。
控制箱的功能和特点驱动电机和制动器的控制驱动电机星-三启动(电机额定功率大于7.5KW时为标准配置)全电机保护监视有菜单导向的电子控制板电气控制板具有用户友好界面的菜单导向,位于扶梯上下端护壁板上,易于接近操作。
用户通过触摸键翻动菜单接收信息。
显示器设有多种语言,可由菜单选择。
目前设定的语言均为英,德,法意等欧洲语言。
其他语言可以根据要求来编制。
还可以按教程,数码来显示,(为维修工程技术人员提供有对照译码卡片)。
急停按钮FT842玻璃护板自动扶梯急停按钮急停按钮安装在扶梯上下端前沿板附近,为防止意外操作它们接近于裙板端头。

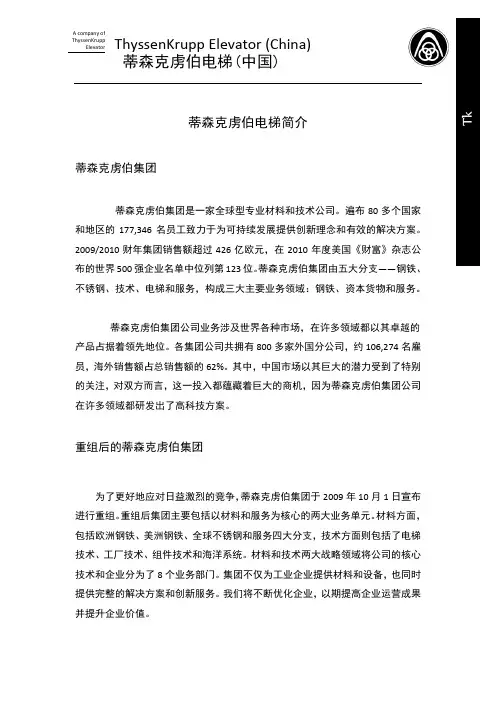

TE-HP产品介绍蒂森克虏伯电梯是电梯制造商中的顶级品牌,我们的品牌意味着杰出的产品质量和持续的技术创新,我们的产品耐用且可靠(是“维护建筑生命的产品”),而客户至上更是我们始终不变的服务承诺,我们业务遍及全球,所有这些都是我们成为世界上最大的电梯公司之一的重要因素。
蒂森克虏伯电梯,舍我其谁!我们从乘客的需求出发,在设计阶段、经制造阶段直到可靠的售后服务均力求最佳表现。
在任何需要现代化传输设备的地方,蒂森克虏伯电梯分公司和代理商都是值得您信任的伙伴。
您也完全可以信赖我们先进的产品,因为这些产品在设计准备阶段就制定并执行了严格的开发标准:安全性、长寿命和高效率。
蒂森克虏伯电梯公司不仅设计制造现代化的产品,而且提供所有产品的售后服务和相关保障。
我们将一百多年来的传统以及数十年工程实践得来的技术诀窍与国际性公司的效率和优势结合起来。
我们不仅自己开发并生产所有机电部件和安全部件,也为我们的控制系统开发软件,同时为远距离诊断,程序控制以及应急呼叫系统建立了信息量巨大的数据库。
不断创新的开发研制是我们实现高产品质量的重要因素,蒂森克虏伯电梯已通过国际认可的DIN ISO 9001和ISO14001证书。
这些证书进一步体现我们不断努力创新,注重产品质量的高要求。
概述TE-HP系列集中以下优势:德国技术,设计独特低能量消耗,体现环保优质材料和低损耗的运行令电梯更灵活,更安全,使用寿命更长久紧凑、高效的有齿轮主机,无齿轮主机,变频控制及三相变频电流实现无颠簸震动、超平稳运行◆先进的控制系统曳引驱动系统无齿轮曳引机的性能概述强大的功率和持久可靠性与现代科技相结合,形成了真正领先的驱动系统。
齿轮或无齿轮曳引机与VVVF变频驱动系统相结合保证电梯的运行平稳、节能,使用寿命长。
特别是用于高速和运行高度范围时,无齿轮曳引机是最完美的解决方案,其具备下列特出的优点:刹制系统直接控制牵引轮能量消耗最低几乎免维护环保产品—无需润滑油◆无齿轮曳引机HP.61最新的同步及异步驱动技术低维护,使用寿命长无油装置,清洁环保低噪音,低震动完美的控制特性及高度的运行效果双抱闸制动系统曳引机与制动合为一体曳引机经特殊硬化处理能量反馈可选项◆控制系统蒂森克虏伯电梯的控制系统TCM是现代计算机技术与领先的电梯控制技术的完美结合,它与CAN总线相连接。
好。

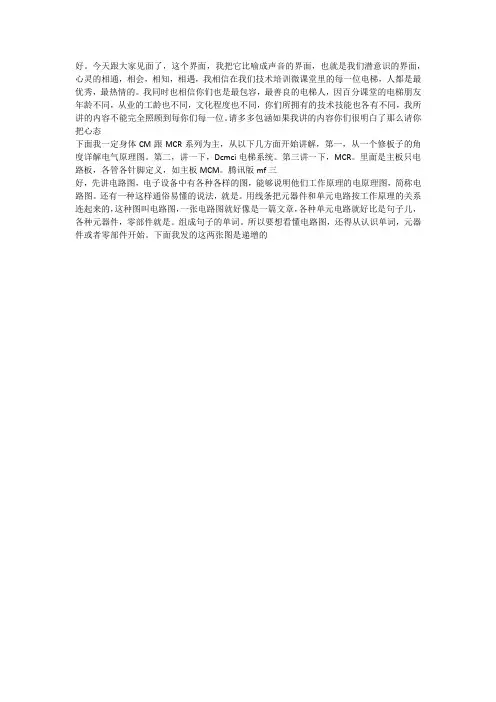

今天跟大家见面了,这个界面,我把它比喻成声音的界面,也就是我们潜意识的界面,心灵的相通,相会,相知,相遇,我相信在我们技术培训微课堂里的每一位电梯,人都是最优秀,最热情的。
我同时也相信你们也是最包容,最善良的电梯人,因百分课堂的电梯朋友年龄不同,从业的工龄也不同,文化程度也不同,你们所拥有的技术技能也各有不同,我所讲的内容不能完全照顾到每你们每一位。
请多多包涵如果我讲的内容你们很明白了那么请你把心态下面我一定身体CM跟MCR系列为主,从以下几方面开始讲解,第一,从一个修板子的角度详解电气原理图。
第二,讲一下,Dcmci电梯系统。
第三讲一下,MCR。
里面是主板只电路板,各管各针脚定义,如主板MCM。
腾讯版mf三好,先讲电路图,电子设备中有各种各样的图,能够说明他们工作原理的电原理图,简称电路图。
还有一种这样通俗易懂的说法,就是。
用线条把元器件和单元电路按工作原理的关系连起来的,这种图叫电路图,一张电路图就好像是一篇文章,各种单元电路就好比是句子儿,各种元器件,零部件就是。
组成句子的单词。
所以要想看懂电路图,还得从认识单词,元器件或者零部件开始。
下面我发的这两张图是递增的先教大家一个简单实用的方法,看电路图,先把你扔的东西放一边,看电流走向。
然后以电源为中心,记住下面三句话,应急永远是起点,复制永远是终点,不管中间的电路是什么,圈圈指点开跑,终点结束。
只是中间有很多条通往终点的路而已,并且每条每条路都有人在跑。
下面写来。
讲一讲,具体怎么看第三代电路图。
第三,电路图纸比较简单,没有东芝电梯图纸那么复杂,很干净利落,把他们翻译过来的语言,让我们拿一理解,比如说厅门锁,焦作楼层设备,仪式也对,就是不好理解,比如说我们常说的剪刀自学习。
焦作警方介入等等,理解了就好,再比如说诊断以上的启动停止按钮,我们叫确认键来得更直接明了。
第三点七那下面我们,随便找一找一张那个安全回路图。
来看一下你,安全回路图,从电源。
蒂森电梯图纸详解主回路:1,主机电源回路网络电源L11,L21,L31--总开关--K00--运行接触器--K06--运行接触器--K06,1--电抗器-- L03--波滤器--Z03--变频器输入端--变频器输出出端--主机2,位置和速度检测信号位置和速度信号由旋转编码器--B03完成,于主电动机同轴旋转的编码器运行时产生的脉冲送到变频器的输入端TM1插座。
3,再生放电电阻再生放电电阻R03,变频器内部冷却风扇M034,抱闸电路电磁制动装置抱闸电路电磁制动装置G12,受微机MC2控制,执行制动元件为制动电磁铁Y1,Y2,既Y07制动结构,电梯启动运行时运行接触器常开点-K01,-K01.1接通,电磁铁-Y1及-Y2得电后主机松闸并启动。
到站停车时,运行接触器失电其长开点-K01及-K01.1断开,电磁铁-Y1及-Y2失电使电动机抱闸关闭。
安全装置信号1, L13---机房急停开关S100---限速器断绳开关S132---对重缓冲器开关S133---轿厢缓冲器开关S134---上终端极限开关S101B ---下终端极限开关S101F-----限速器开关S102--安全钳开关S140B---安全窗开关S141---轿厢急停开关S100---运行检测继电器常闭点S44----在呼叫继电器常闭点S01---危机厅轿门锁开关安全信号S1---运行检测继电器常闭点S44---轿门锁开关S150----轿门锁开关S150.1----第一层S1厅门锁开关S138---第二层S2厅门锁开关S138----微机主控制电路图1,运行接触器线包K06.K06.1受运行继电器K01.K01.1的控制。
运行继电器线圈K01.1的控制线路如下~ 220VS2----变频器G03的运行开关K1----运行接触器常闭点138,K01.1--运行接触器辅常闭点K06--运行接触器辅常闭点K06.1----主板MC2输出继电器常开点K803,K802,K801----运行接触器线圈K01.1...K01----N....可知运行继电器是受微机控制,主机启动条件具备时,主板输出启动运行信号K801,K802,K803,运行继电器----K01.1,K01得电并经常开点K01自保,启动运行接触器K06,K06,1,电梯启动并松闸。
