第四章 无源耦合器

  • 格式：ppt
  • 大小：1.17 MB
  • 文档页数：71

下载文档原格式

  / 71

合集下载

《耦合器基础知识》课件

《耦合器基础知识》课件


测试方法与步骤
信号源设置
根据测试需求设置信号源的频 率、功率等参数。
测试执行
启动信号源，观察接收设备的 响应，记录相关数据。
测试准备
检查所有设备和工具是否正常 工作，确保测试前的系统连接 无误。
耦合器连接
将耦合器连接到信号源和接收 设备之间，确保连接稳定可靠 。
数据处理与分析
对采集到的数据进行处理、分 析和解读，以评估耦合器的性 能。
与展望
新材料的应用
碳纤维材料
碳纤维具有高强度、轻质、耐腐蚀等优点，可应用于 耦合器的制造，提高其性能和寿命。
高分子材料
高分子材料具有优良的绝缘性能和化学稳定性，可用于 制造高频、高温等特殊环境下的耦合器。
新工艺的探索
3D打印技术
利用3D打印技术可实现耦合器的快速原型制造和个性化定制，提高生产效率和灵活性。
制图软件
如AutoCAD、SolidWorks等，用于绘制耦合器的机 械结构。
数学计算软件
如MATLAB、Excel等，用于进行理论计算和数据处 理。
设计实例分析
实例一
设计一个用于无线通信系统的定向耦合器，要求传输功率为100W，频率范围为 2.4GHz，耦合度为30dB。通过理论计算和仿真验证，最终实现了一个性能稳定的定向
表面处理技术
通过表面处理技术，如镀膜、喷涂等，可改善耦合器的表面性能，提高其导电、导热和耐磨性能。
新应用领域的拓展
物联网领域
随着物联网技术的发展，耦合器在无线通信、传感器网络等领域的应用将得到拓展。
新能源领域
在新能源领域，如太阳能、风能等，耦合器可用于能量转换和传输，提高能源利用效率。
THANKS.
详细描述
无源器件资料

无源器件资料

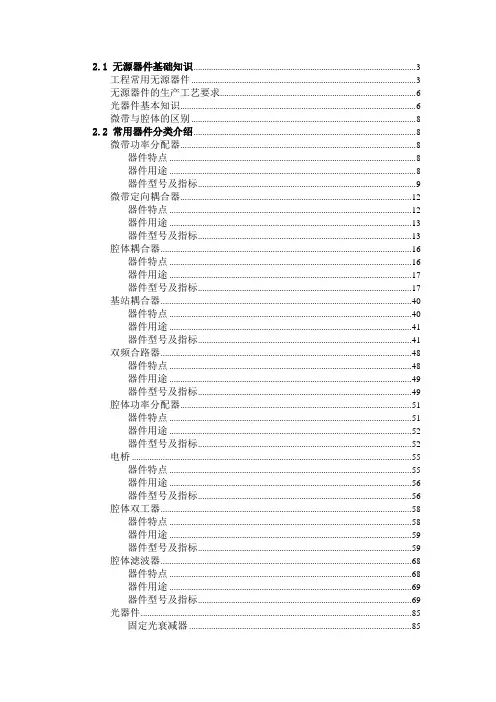

2.1 无源器件基础知识 (3)工程常用无源器件 (3)无源器件的生产工艺要求 (6)光器件基本知识 (6)微带与腔体的区别 (8)2.2 常用器件分类介绍 (8)微带功率分配器 (8)器件特点 (8)器件用途 (8)器件型号及指标 (9)微带定向耦合器 (12)器件特点 (12)器件用途 (13)器件型号及指标 (13)腔体耦合器 (16)器件特点 (16)器件用途 (17)器件型号及指标 (17)基站耦合器 (40)器件特点 (40)器件用途 (41)器件型号及指标 (41)双频合路器 (48)器件特点 (48)器件用途 (49)器件型号及指标 (49)腔体功率分配器 (51)器件特点 (51)器件用途 (52)器件型号及指标 (52)电桥 (55)器件特点 (55)器件用途 (56)器件型号及指标 (56)腔体双工器 (58)器件特点 (58)器件用途 (59)器件型号及指标 (59)腔体滤波器 (68)器件特点 (68)器件用途 (69)器件型号及指标 (69)光器件 (85)固定光衰减器 (85)光环形器 (86)光隔离器 (87)光纤光缆跳线 (88)单/双窗口宽带耦合器(1*2、2*2 系列) (89)高隔离度波分复用器 (91)滤波片型波分复用器 (92)天线 ........................................................................................ 错误!未定义书签。

天线理论知识 ....................................................................... 错误!未定义书签。

天线的选择原则................................................................... 错误!未定义书签。

第四章-无源耦合器

第四章-无源耦合器


.
26
第四章 无源光耦合器器件
.
27
第四章 无源光耦合器器件
标准熔融拉锥型单模光纤耦合器的功率 变换关系式:
P1(z) cos2(Cz)
P2
(z)
s
in2
(Cz)
(4-15)
.
28
第四章 无源光耦合器器件
图4.5 耦合比率与熔融拉锥长度的关系
.
29
第四章 无源光耦合器器件
在多模光纤中, 传导模是若干个分离的模式, 不仅 应在数值孔径角内, 还要满足
P.D.L1l0og MI(P N OUj)T(dB ) (4.6) MA(PO XUj)T
.
15
线偏振光:
.
16
自然光:
.
17
部分偏振光:
.
18
第四章 无源光耦合器器件
7. 隔离度(Isolation) 波长隔离度定义为被隔离的工作波长在该输出 端的插入损耗。即指光纤耦合器件的某一光路 对其它光路中的光信号的隔离能力。它的意义 是与反映WDM器件对不同波长信号的分离能力。
制作的方法:在制作方法上采用直接拉制法和基本 单元拼接法.
.
36
第四章 无源光耦合器器件
.
37
第四章 无源光耦合器器件
树型耦合器示意图
.
38
第四章 无源光耦合器器件
4.2.5 宽带耦合器: 宽带耦合器（ WBC ） 是利用独特的带宽拓展技术（非对称工艺） 改变器件的波长特性，使带宽拓展到 ±50nm，而且在这个带宽范围内均能满 足低附加损耗、低偏振相关损耗等指标。
熔接法的工作原理: 在双锥体的前半部，随着光纤逐渐变细，原来在光纤中传 播的芯模逐渐变成包层膜并向前传播，在双锥区光信号以使所有光纤“公有化” 了，即发生光耦合。在双锥体后半部分，随着光纤逐件变粗，包层膜又逐渐转换 为芯模，使光功率分配到各个光纤中，这就是多纤星状耦合器的工作原理。
无源光耦合器介绍资料

无源光耦合器介绍资料


项 目 中 心 波 长 带 宽 附 加 损 耗T yp. 偏 振 灵 敏 度M ax. 工 作 温 度 储 藏 温 度
单 位 指 标 nm 1550 nm 20 dB 0.07 dB 0.10 C -40至 + 75 C -40至 + 85
光功率耦合器（分路器）
单模光纤Tap：1/99 ~5/99
分 光 比
插 入 损 耗 ( d B ) 典 型 最 大
1 /9 9 2 0 .6 /0 .2 2 1 .0 /0 .3
2 /9 8 5 /9 5
1 9 .0 /0 .2 2 0 .0 /0 .3 1 4 .1 /0 .3 1 4 .9 /0 .6
光功率耦合器（分路器）
单模光纤Tap：1/99 ~5/99
高温试验 湿热试验 浸水试验 温度循环试验 振动试验 张力试验 冲击试验
85C2C, 336小时 60C2C/90%5%RH, 336小时 43C2C/PH5.50.5, 168小时 -40C2C至+75C2C, 336小时, 共42周期 10Hz至55HZ, 振幅1.52mm, 3个方向, 2小时/方向 0.23kg, 1分钟 1.8m高, 3个方向, 8次/方向
C.RPPOOUUTTi100%
POUT1
PIN
POUT2 POUT n
光耦合器的主要技术参数
四、方向性（Directivity）：也是光耦合器所特有的技术 术语，它是衡量器件定向传输特性的参数。以 X型耦合器为例，方向性可表示为：
PIN1
D.L10lgPPIIN N12 (dB)
PIN2
光波分复用器的光谱响应
光波分复用器（WDM）
光波分复用器技术参数
光波分复用器（WDM）
耦合器基本原理

耦合器基本原理


2.3 工作带宽
单窗窄带耦合器(Standard Coupler) 单窗宽带耦合器(WFC) 双窗宽带耦合器(WIC)
2.4 传导模式
单模耦合器(Singlemode Coupler) 多模耦合器(Multimode Coupler)
耦合器的光学特性参数
1、插入损耗（Insertion Loss，IL） 指耦合器输出端口相对全部输入光功率的减少值。
1-F2sin2(
C F
z)
P2(z)=
F2sin2(
C F
z)
P1(z)是直通臂的光功率， P2(z)是耦合臂的
光功率，z为拉锥长度。
1 2
2 耦合系数 C
1/ F
1
(1 2
4C 2
)2
2U 2K0(Wd r)
rV 3K12 (W )
U
r(k
n2 2 co
2
)
r是光纤半径，d是两光纤中心的间距，
2、如果拉伸停在D点，就能够改善两个中心波长的工作带 宽，即获得“双窗口宽带耦合器”。
熔融拉锥型WDM耦合器
在两光纤耦合过程中，其耦合系数C是包含波长λ 的量，因此，耦合系数对波长是敏感的，在制作过程中， 可以通过改变熔融拉锥条件，来增强这种敏感性，从而 制成波分复用器(WDM)。
如拉锥曲线图，拉伸终止在E点，两输出端口的一 端将获得1310nm波长的全部输出光功率，而另一端获 得1550nm波长的全部输出光功率。
Pin
Coupler
Pout1 Pout2
ILi=
-10×lg
Pouti Pin
2、附加损耗（Excess Loss，EL）
指耦合器全部输出端口光功率总和相对全部输入光功率 的减少值。
作业指导手册—耦合器

作业指导手册—耦合器

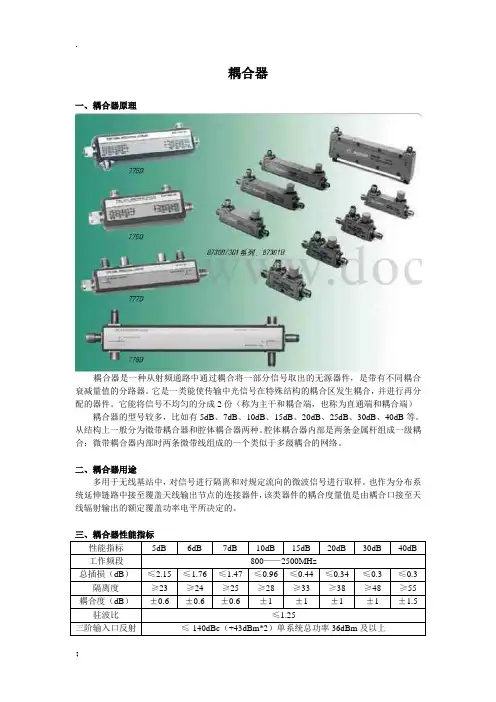

耦合器一、耦合器原理耦合器是一种从射频通路中通过耦合将一部分信号取出的无源器件，是带有不同耦合衰减量值的分路器。

它是一类能使传输中光信号在特殊结构的耦合区发生耦合，并进行再分配的器件。

它能将信号不均匀的分成2份（称为主干和耦合端，也称为直通端和耦合端）耦合器的型号较多，比如有5dB、7dB、10dB、15dB、20dB、25dB、30dB、40dB等。

从结构上一般分为微带耦合器和腔体耦合器两种。

腔体耦合器内部是两条金属杆组成一级耦合；微带耦合器内部时两条微带线组成的一个类似于多级耦合的网络。

二、耦合器用途多用于无线基站中，对信号进行隔离和对规定流向的微波信号进行取样。

也作为分布系统延伸链路中接至覆盖天线输出节点的连接器件，该类器件的耦合度量值是由耦合口接至天线辐射输出的额定覆盖功率电平所决定的。

互调抑制≤-120 dBc（+43dBm*2）单系统总功率36dBm以下功率容量均值功率≥200W单系统总功率36dBm及以上≥200W单系统总功率36dBm以下工作温度-50℃—70℃四、耦合器主要性能指标检测端口1、3：可测插损、隔离度、带内波动、驻波比端口2、3：可测耦合度端口1：反射互调1、耦合度检测（1）设置网分的中频带宽为1KHz，POWER为0dBm，对仪表进行双端口校准。

（2）按图连接测试系统，在耦合器的输出端口接匹配负载。

（3）设置网分的工作频段为800—2500MHz，显示参数为S21（4）读取S21曲线上的最小值与最大值。

用最小值的绝对值减去耦合度设计值，再用最大值的绝对值减去耦合度设计值，比较两个差值的绝对值，取最大的一个值即为耦合度。

2、插损及带内波动（1）设置网分的中频带宽为1KHz，POWER为0dBm，对仪表进行双端口校准。

（2）按图连接测试系统，在耦合器的耦合端口接匹配负载。

（3）设置网分的工作频段为800—2500MHz，显示参数为S21（4）读取S21曲线上的最小值。

无源电路的特性和电感耦合

无源电路的特性和电感耦合

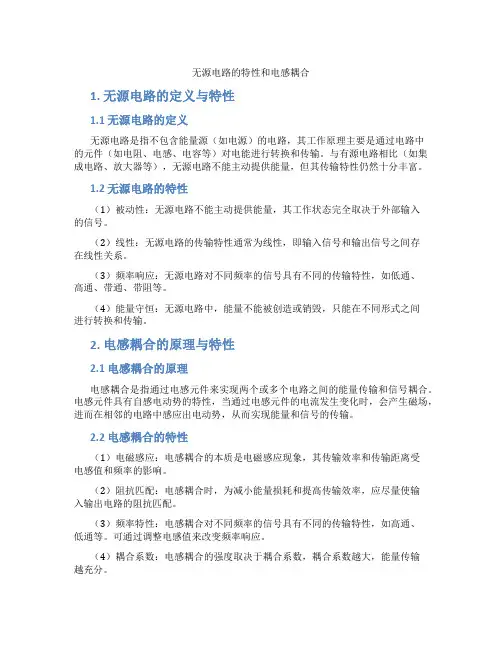

无源电路的特性和电感耦合1. 无源电路的定义与特性1.1 无源电路的定义无源电路是指不包含能量源（如电源）的电路，其工作原理主要是通过电路中的元件（如电阻、电感、电容等）对电能进行转换和传输。

与有源电路相比（如集成电路、放大器等），无源电路不能主动提供能量，但其传输特性仍然十分丰富。

1.2 无源电路的特性（1）被动性：无源电路不能主动提供能量，其工作状态完全取决于外部输入的信号。

（2）线性：无源电路的传输特性通常为线性，即输入信号和输出信号之间存在线性关系。

（3）频率响应：无源电路对不同频率的信号具有不同的传输特性，如低通、高通、带通、带阻等。

（4）能量守恒：无源电路中，能量不能被创造或销毁，只能在不同形式之间进行转换和传输。

2. 电感耦合的原理与特性2.1 电感耦合的原理电感耦合是指通过电感元件来实现两个或多个电路之间的能量传输和信号耦合。

电感元件具有自感电动势的特性，当通过电感元件的电流发生变化时，会产生磁场，进而在相邻的电路中感应出电动势，从而实现能量和信号的传输。

2.2 电感耦合的特性（1）电磁感应：电感耦合的本质是电磁感应现象，其传输效率和传输距离受电感值和频率的影响。

（2）阻抗匹配：电感耦合时，为减小能量损耗和提高传输效率，应尽量使输入输出电路的阻抗匹配。

（3）频率特性：电感耦合对不同频率的信号具有不同的传输特性，如高通、低通等。

可通过调整电感值来改变频率响应。

（4）耦合系数：电感耦合的强度取决于耦合系数，耦合系数越大，能量传输越充分。

3. 无源电路中电感耦合的应用3.1 滤波器无源电路中的电感耦合广泛应用于滤波器设计，通过合理地选择电感元件的数值，可以实现对特定频率范围的信号进行滤波。

如低通滤波器可允许低频率信号通过，抑制高频率信号；高通滤波器则相反。

3.2 振荡器电感耦合在振荡器设计中也具有重要意义。

通过电感元件的自感电动势和互感电动势，可以实现电路的谐振，从而产生稳定的振荡信号。

耦合器设计-基本理论

耦合器设计-基本理论

耦合器分类
根据不同的分类标准，耦合器可以分为多种类型。例如，根据传输信号的类型， 可以分为模拟耦合器和数字耦合器；根据功率分配方式，可以分为一分二、一 分四、一分八等不同类型。
耦合器的作用与重要性
作用
耦合器在通信、雷达、电子战、测量等领域中有着广泛的应用，主要用于功率分 配、信号合成、信号分离等。
该方法精度高，适用于对性能要求较高的耦合 器设计，但计算量大，设计周期较长。
基于经验公式的近似设计
01
经验公式是根据大量实验数据总结得出的近似公式，可以快速 计算出耦合器的性能参数。
02
基于经验公式的近似设计方法简单、快速，适用于对性能要求
不高、设计周期较紧的情况。
但该方法精度较低，可能无法满足高性能耦合器的设计要求。
集成化
将耦合器与其他电子元件集成在同一芯片上，可以提高设备 的可靠性和稳定性，降低成本。
高性能、低成本的设计目标
高性能
追求高效率、低损耗、高线性度等高 性能指标，以提高耦合器的传输质量 和稳定性。
低成本
通过优化设计、选用合适的材料和工 艺，降低耦合器的制造成本，提高性 价比和市场竞争力。
THANKS FOR WATCHING
电磁波的传播速度在真空中等 于光速，在其他介质中的传播 速度取决于介质的折射率。
电磁波的传播方向、电场和磁 场的方向相互垂直，遵循右手 螺旋定则。
耦合器的传输特性
耦合器是一种将信号从一根传 输线耦合到另一根传输线的装 置，其传输特性包括插入损耗
、隔离度、工作带宽等。
插入损耗是指耦合器对信号的 衰减程度，通常以分贝(dB)为
单位表示。
隔离度是指耦合器对非目标传 输线的抑制能力，即防止信号 泄漏的能力。
第四章 无源耦合器

第四章 无源耦合器

波分复用/解复用器——波分复用器是与 波长有关的耦合器，用于把多个不同波 长的发射机输出的光信号组合在一起， 输入到一根光纤；解复用器用于把一根 光纤输出的多个不同波长的光信号分配 给不同的光接收机。
A
7
第四章 无源耦合器
常用光耦合器类型示意图
（a）T型
1 4
（c）定向型
（b）星型
2 λ1 λ2
E.Li 10logP P IO NUT (di B )
（4.2）
A
10
第四章 无源光耦合器器件
3．分光比（或耦合比）（Coupling Ratio）是指耦合器各输出端口的输出功 率的比值，在具体应用中用相对于输出 总功率的百分比来表示。
C.R POUTi10% 0
(4.3)
POUTi
A
11
第四章 无源光耦合器器件
第四章 无源光耦合器器件

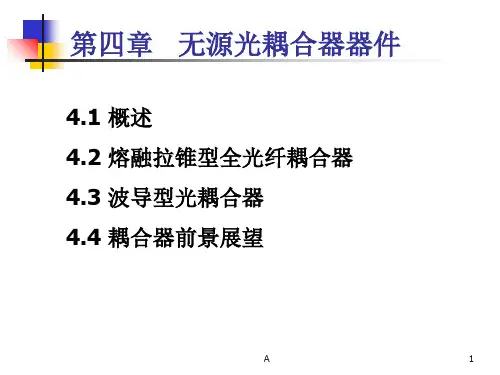

4.1 概述 4.2 熔融拉锥型全光纤耦合器 4.3 波导型光耦合器 4.4 耦合器前景展望
A
1
第四章 无源光耦合器器件
定义：能使传输中的光信号在特殊结构的耦合 区内发生耦合，并进行再分配的器件。或光耦 合器是实现光信号分路/合路的功能器件。
光耦合器的功能是把一个输入光信号分配给多 个输出，或把多个输入的光信号组合成一个输 出。
4.方向性（Directivity）
方向性是衡量器件定向传输特性的 参数。定义为从一个输入端到另一个输 入端的插入损耗，即在耦合器正常工作 时，输入一侧非注入光的一端的输出功 率与全部注入光功率的比较值，数学表 达式为：
D.L10logPIN2 (dB) (4.4) PIN1
A
12
第四章 无源光耦合器器件
部分反射）、滤光片（一个波长的光透射，另 一个波长反射）或光栅（不同波长的光有不同 反射方向）等微光学器件可以构成Y型耦合器、 定向耦合器和波分解复用器。用2＊2的耦合器 同样可以构成星状耦合器。自聚焦透镜在光无 源器件中起着非常重要的作用。
耦合器

耦合器

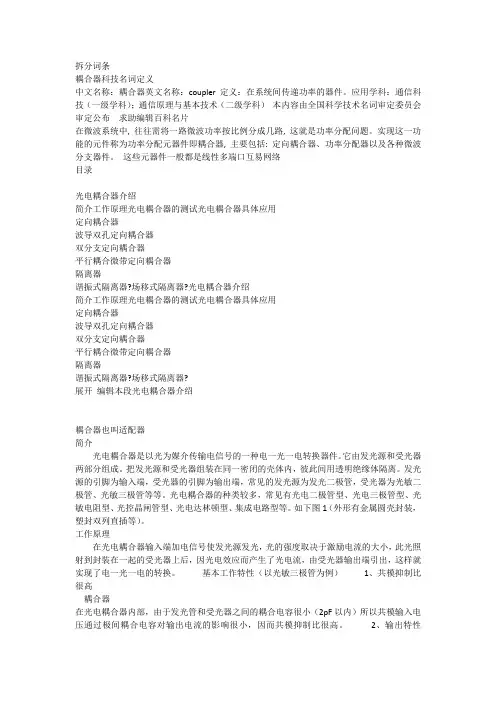

拆分词条耦合器科技名词定义中文名称：耦合器英文名称：coupler定义：在系统间传递功率的器件。

应用学科：通信科技（一级学科）；通信原理与基本技术（二级学科）本内容由全国科学技术名词审定委员会审定公布求助编辑百科名片在微波系统中, 往往需将一路微波功率按比例分成几路, 这就是功率分配问题。

实现这一功能的元件称为功率分配元器件即耦合器, 主要包括: 定向耦合器、功率分配器以及各种微波分支器件。

这些元器件一般都是线性多端口互易网络目录光电耦合器介绍简介工作原理光电耦合器的测试光电耦合器具体应用定向耦合器波导双孔定向耦合器双分支定向耦合器平行耦合微带定向耦合器隔离器谐振式隔离器?场移式隔离器?光电耦合器介绍简介工作原理光电耦合器的测试光电耦合器具体应用定向耦合器波导双孔定向耦合器双分支定向耦合器平行耦合微带定向耦合器隔离器谐振式隔离器?场移式隔离器?展开编辑本段光电耦合器介绍耦合器也叫适配器简介光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。

它由发光源和受光器两部分组成。

把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。

发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。

光电耦合器的种类较多，常见有光电二极管型、光电三极管型、光敏电阻型、光控晶闸管型、光电达林顿型、集成电路型等。

如下图1（外形有金属圆壳封装，塑封双列直插等）。

工作原理在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就实现了电一光一电的转换。

基本工作特性（以光敏三极管为例）1、共模抑制比很高耦合器在光电耦合器内部，由于发光管和受光器之间的耦合电容很小（2pF以内）所以共模输入电压通过极间耦合电容对输出电流的影响很小，因而共模抑制比很高。

2、输出特性光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。

无源产品耦合工艺流程

无源产品耦合工艺流程

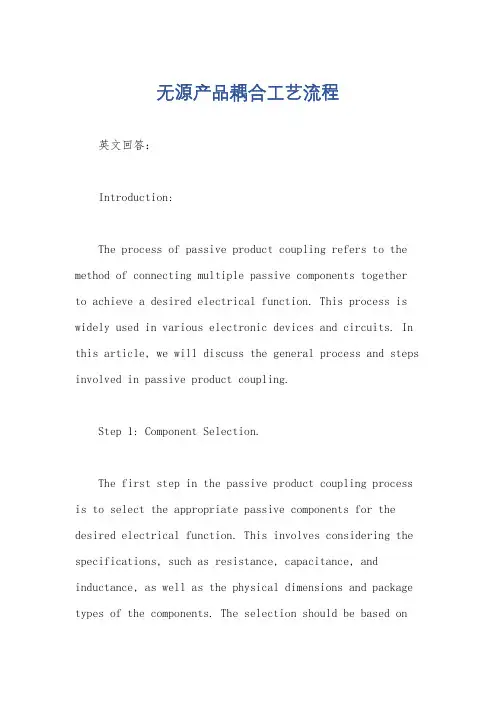

无源产品耦合工艺流程英文回答：Introduction:The process of passive product coupling refers to the method of connecting multiple passive components together to achieve a desired electrical function. This process is widely used in various electronic devices and circuits. In this article, we will discuss the general process and steps involved in passive product coupling.Step 1: Component Selection.The first step in the passive product coupling process is to select the appropriate passive components for the desired electrical function. This involves considering the specifications, such as resistance, capacitance, and inductance, as well as the physical dimensions and package types of the components. The selection should be based onthe specific requirements of the circuit or device.第一步，元件选择。
